-  Bleed brake system



Page 47-33







-  Enter radio code.





-  Code control module.







Repair Manual, Brake System On Board

Diagnostic (OBD), Repair Group 01







Tightening Torques:



Control module to hydraulic unit

max.

4 Nm (35 in.

lb)

Hydraulic unit to bracket

8 Nm (70 in.

lb)

Nut for brake master cyliner to
brake booster



20 Nm (15 ft.

lb)

Brake lines at ABS unit:



Thread M10 x 1

14 Nm (10 ft.

lb)

Thread M12 x 1

14 Nm (10 ft.

lb)

Nut to body

20 Nm (15 ft.
lb)

Cap nut to body

20 Nm (15 ft.

lb)

Hydraulic unit, brake booster/master cylinder, overview

45-17





ABS system
components
for front
axle,
removing
and
installing

Note:

Removing and
installing ABS
system components
is identical for FS III
and FN 3 brake
calipers.

1 - ABS wheel

speed
sensor

 Before

inserting
sensor,
clean
mounting
hole inner
surface
and coat
with
lubricant, G
000 650

2 - Wheel

bearing
housing

3 - Hex socket

head bolt, 8
Nm (70 in.
lb)

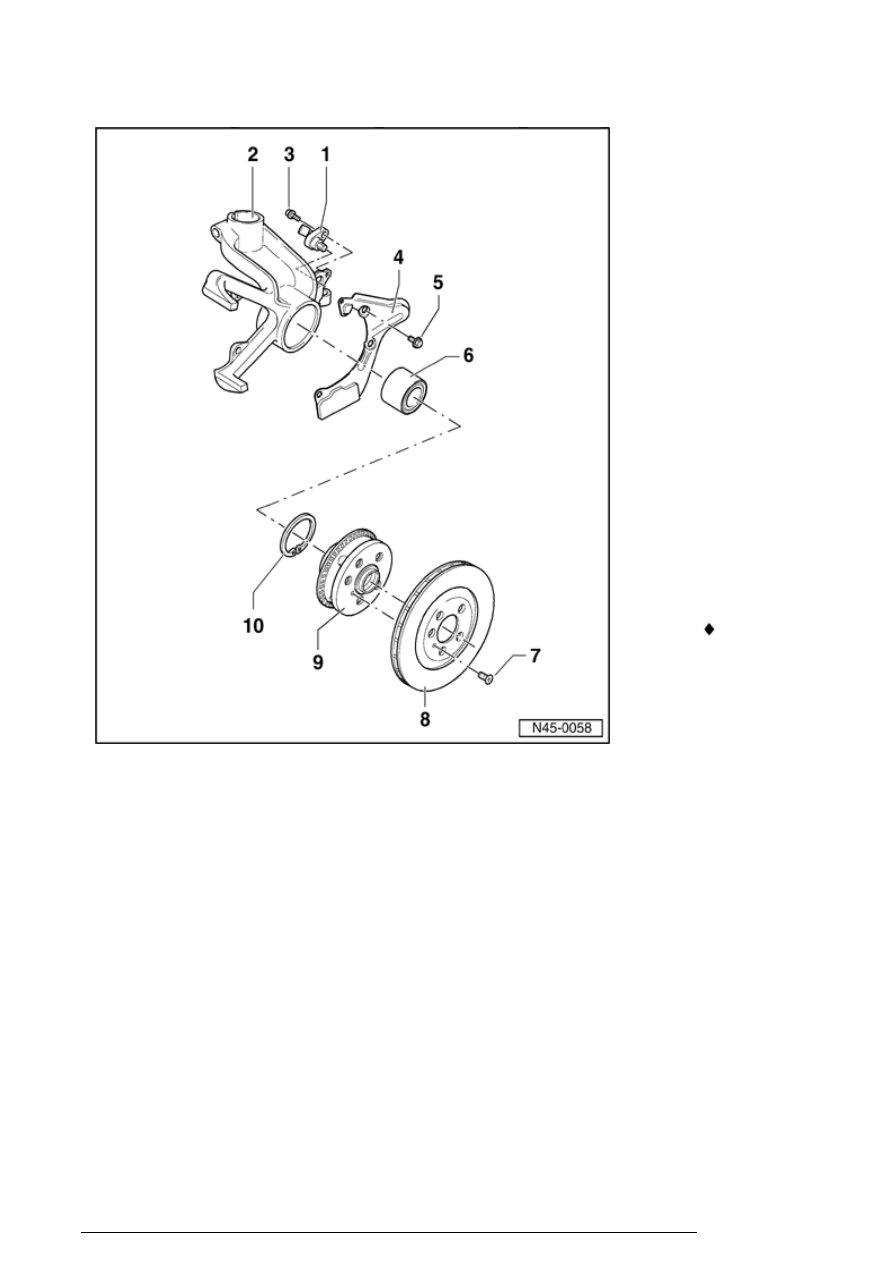

ABS system components for front axle, removing and installing

45-18







Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
40





Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
40



4 - Splash

shield

5 - Hex

bolt, 7
Nm (62
in. lb)

6 - Wheel

bearing

 Replace

each
time
after
removing

 Removing

and
installing

7 - Screw

8 - Brake

disc

9 - Wheel

hub
with
ABS
wheel
speed
sensor
rotor

 Pressing

out and
in

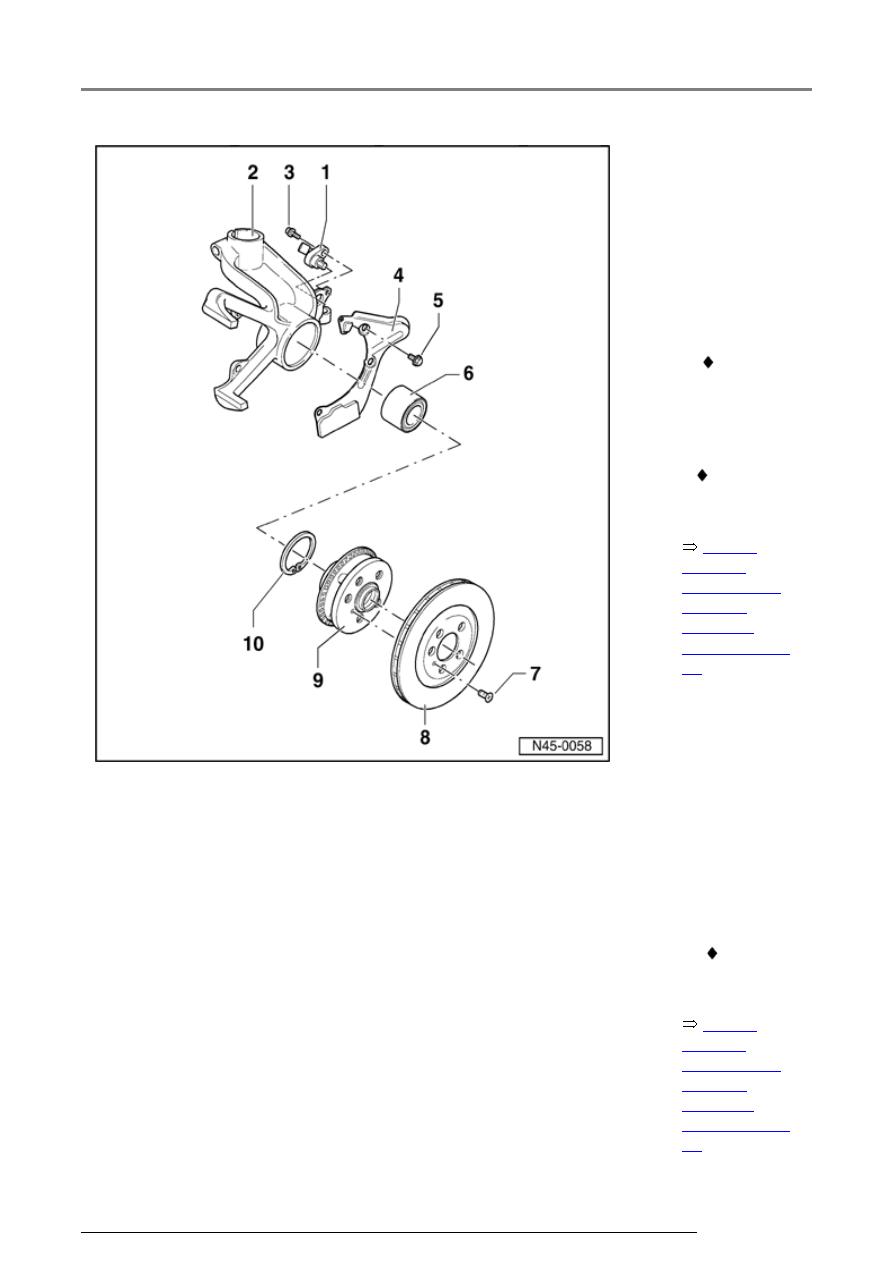

ABS system components for front axle, removing and installing

10 - Circlip

ABS system components for front axle, removing and installing
