Volkswagen Golf / Golf GTI / Jetta. Manual - part 1214





- Attach and align spring nut - 2 - on the right front apron.

The measurements - A - and - B - each amount to 10 mm.



With a 4 mm diameter drill bit, drill a hole.

- Fasten the Torx screw - 1 - and the additional Torx screw
N 907 750 01 (4.8 x 16) - 2 - to the wheel house lining.

Transportation device, blocking pieces on
front axle springs, removing

Note:

On some vehicles, blocking pieces are installed to the
piston rod of the struts.

Other vehicles have blocking pieces installed in the front
axle springs.

The transportation devices are designed to prevent
damage to the vehicle when driven onto railroad cars or
road transport vehicles.


Warning!

The transportation protection devices must be

Description of work (part 1 of 2)

13/2/2005





removed before delivery of the vehicle! The "Warning"
tag attached to the inside rear view mirror is a
reminder of this important procedure.

- Vehicles with blocking pieces in the struts are indicated by
the notice hanging from the mirror  - arrow - .



Blocking pieces on the piston rod, removing

- Push protective strut boot - arrow - upwards.

Description of work (part 1 of 2)

13/2/2005





- Remove the blocking piece - arrow - from the piston rod.

- Push the protective strut boot back down.



Blocking pieces on the coil spring, removing



Perform the following work sequence:

Note:

It is necessary to remove the wheels.

Be careful to not damage the surface of the springs.


- Release tension of coil springs by lifting vehicle with lift.

- Remove the blocking piece - arrow - from the piston rod.

Battery, check battery terminals for secure
seating

Description of work (part 1 of 2)

13/2/2005

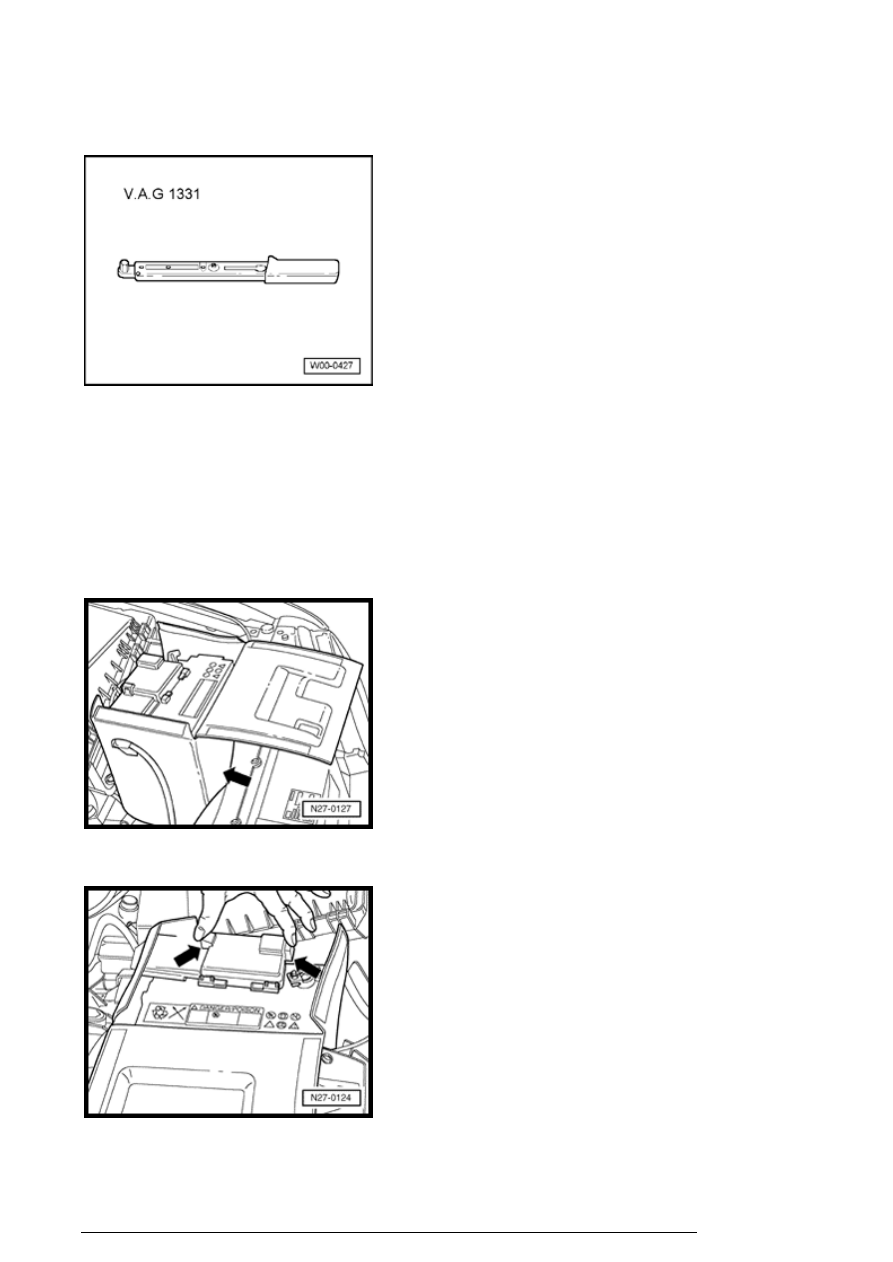

Special tools, testers and auxiliary items required

Torque wrench V.A.G 1331/ (5 - 50 Nm)


Note:

Tight battery connections assure trouble-free battery
function and long service life.




Perform the following work sequence:

- Open battery insulation jacket - arrow - (if equipped).

- Press tabs - arrows - together and fold the cover forward.

Description of work (part 1 of 2)

13/2/2005
