Volkswagen Golf / Golf GTI / Jetta. Manual - part 1110

92-8



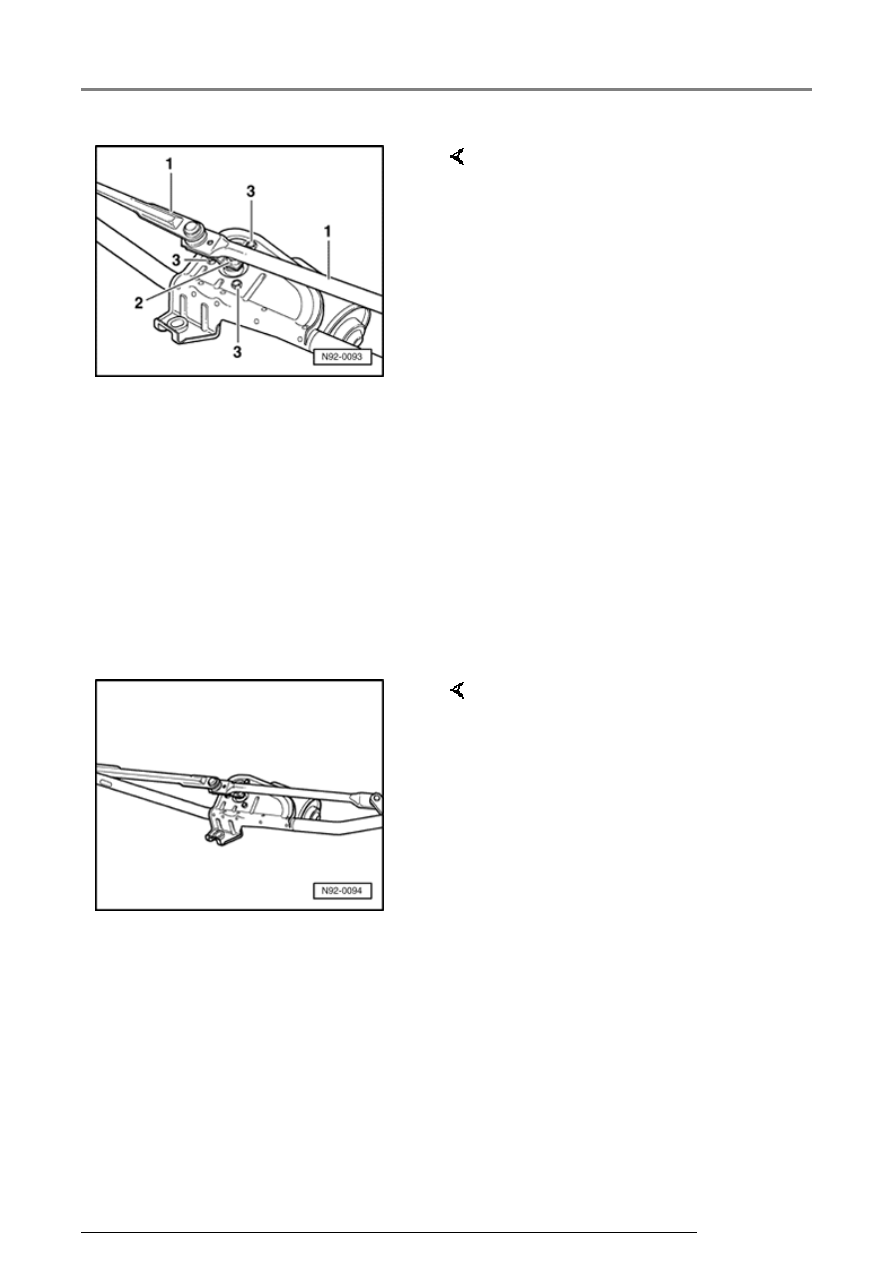

     Wiper motor, removing from

frame

Wiper motor, installing in frame

-  Lever both linkages -1- from

crank using pry lever 80-200 .

-  Remove hex nut -2-.

-  Remove crank.

-  Remove three mounting bolts -3-.

-  Remove motor from frame.

-  Ensure wiper motor is in park

position by briefly connecting
electrical connection to wiper
motor, and operating wiper
switch.

-  Disconnect electrical connection,

insert wiper motor into frame and
tighten three mounting bolts.

   Tightening torque: 8 Nm



-  Install crank onto wiper motor

shaft, aligning the linkages so that
they are in-line as illustrated.

Windshield wiper system

13/2/2005

92-9





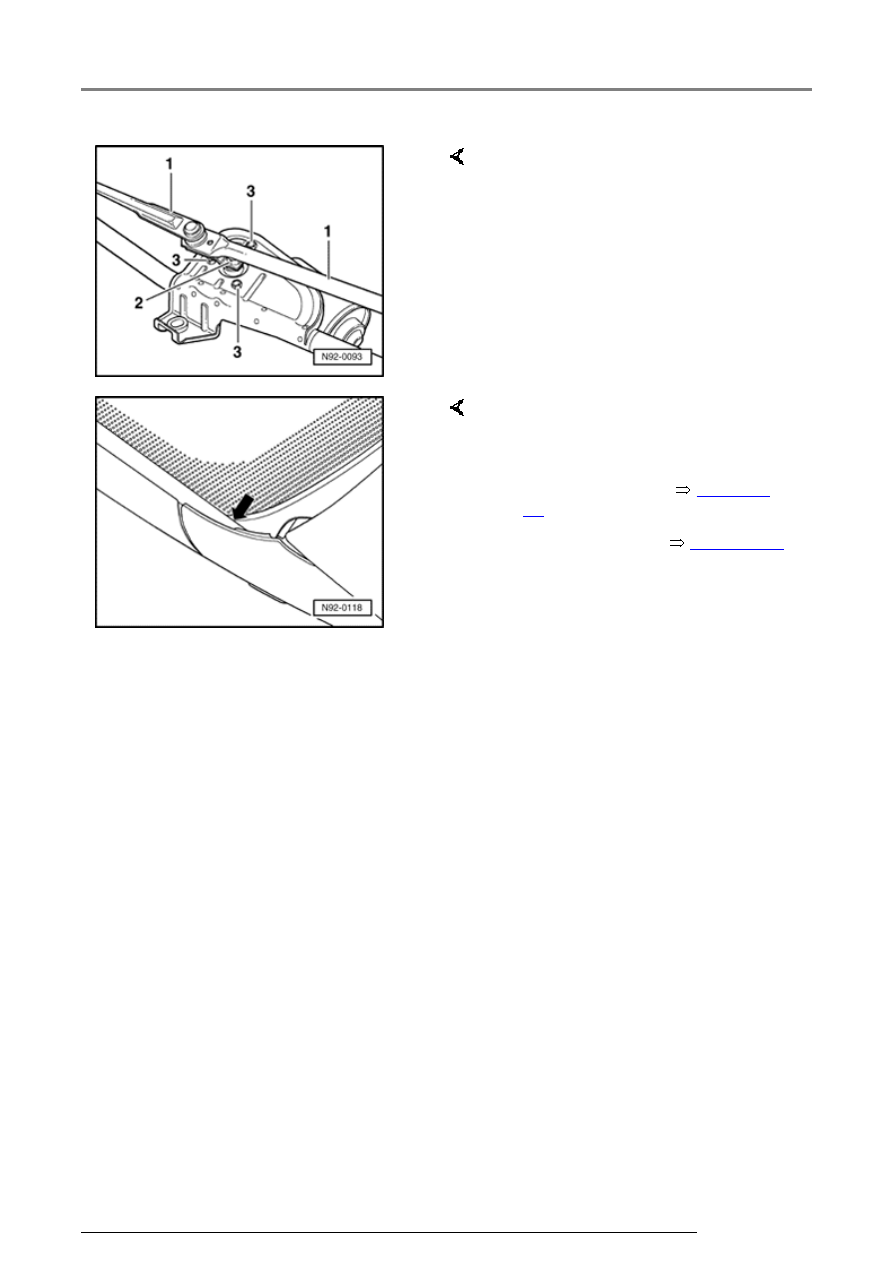

Wiper assembly, installing

-  Tighten crank hex nut -2-.

   Tightening torque: 20 Nm

-  Press linkages -1- onto crank.

-  Install in reverse order of removal,

noting the following:



-  Ensure ends of cowl panel are

inserted under cowl panel rubber
strip on A pillar -arrow-

-  Reconnect battery



Page 27-

39

 .

-  Install wiper arms



Page 92-10

 .

Windshield wiper system

13/2/2005

92-10







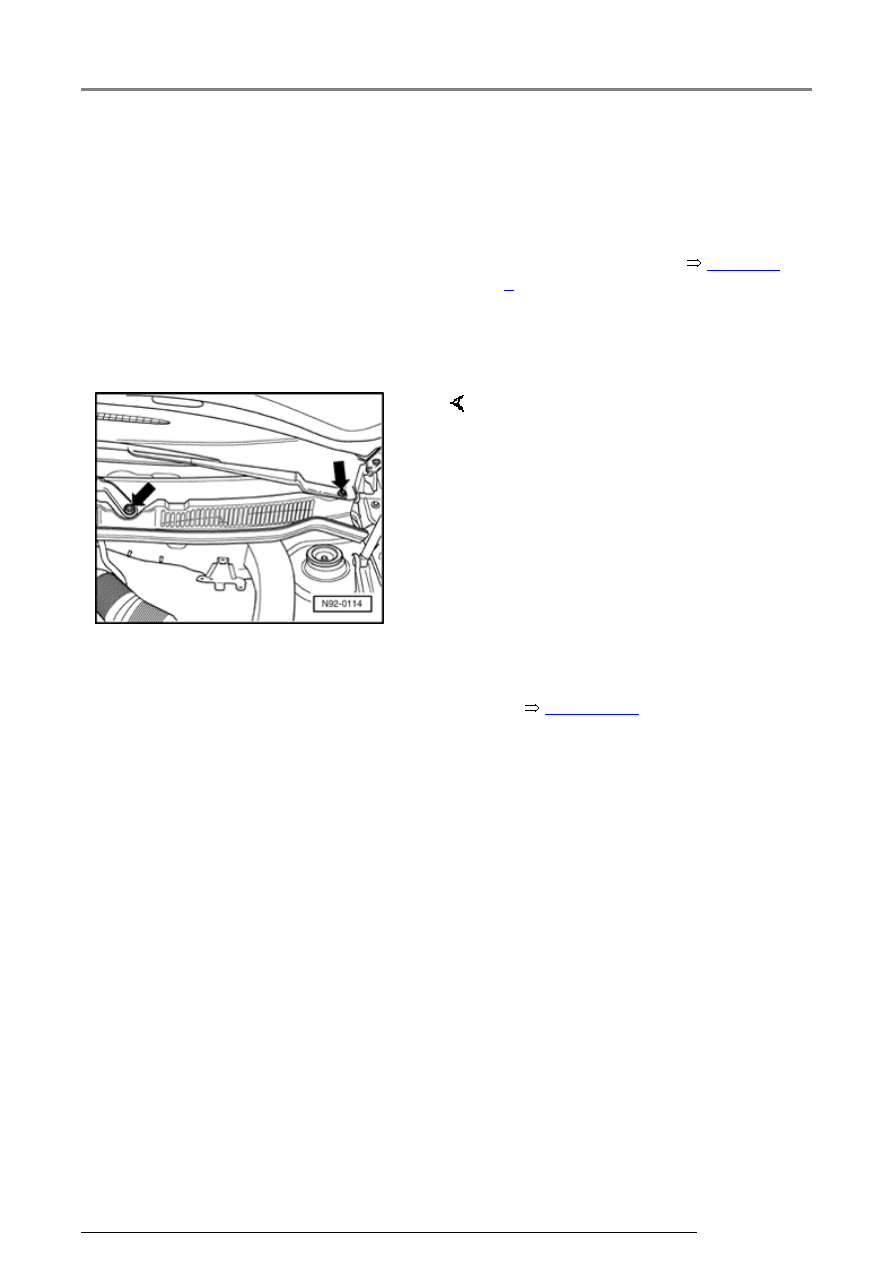

Windshield wiper arms,
removing and installing







Removing





Wiper arms, removing



Page 92-

4

 .





Installing





Note:

     Wiper arm nuts -1- must be only be

torqued after the wiper blade park
position is adjusted properly.

-  Switch ignition on and briefly turn

wipers on and off (wipers must
come to a complete stop)

-  Switch off ignition and remove

ignition key.

-  Mount wiper arms to wiper shaft

and loosely install nuts -1- (do not
tighten).

-  Adjust wiper blade park position



Page 92-11

 .

-  Reinstall cover caps.

Windshield wiper system

13/2/2005

92-11







Wiper blade park position,
adjusting







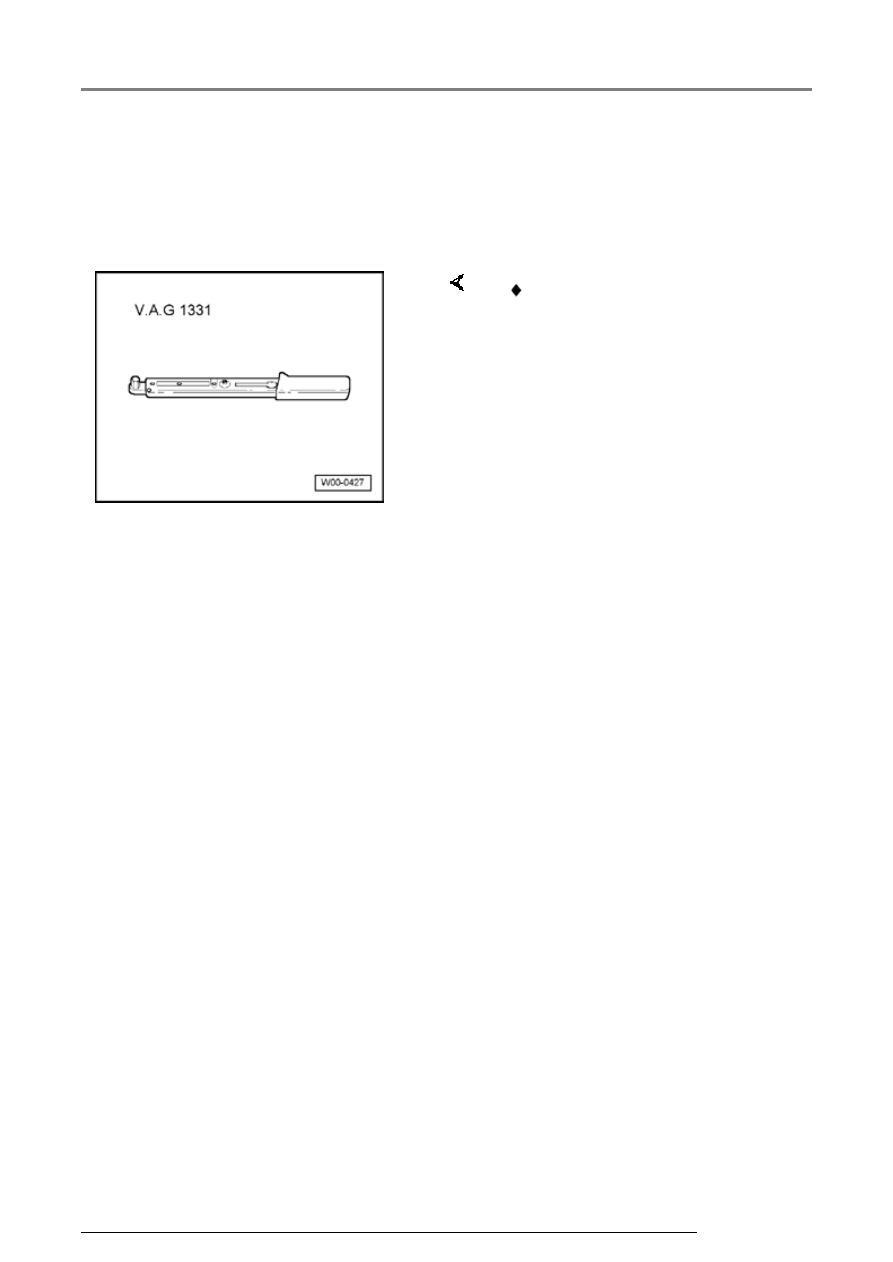

Special tools and auxiliary items
needed



 VAG 1331 Torque wrench (or

equivalent 5 - 50 Nm)

Windshield wiper system

13/2/2005
