90-19





*)

 Where applicable



18 - Oil level thermal sensor*

19 - Interface - CAN Data Hi-Bus

20 - Interface - CAN Data Lo-Bus

21 - Open

22 - Hood alarm switch*

23 - Multi Function Trip Computer
(MFI) - top row (forwards)

24 - MFI - bottom row (backwards)

25 - MFI - memory switch: reset

26 - MFI - ambient temperature
display

27 - On Board Diagnostic (OBD)
Interface - CAN Data Hi-Bus

27 - On Board Diagnostic (OBD)
Interface - CAN Data Lo-Bus

29 - 32 - Open

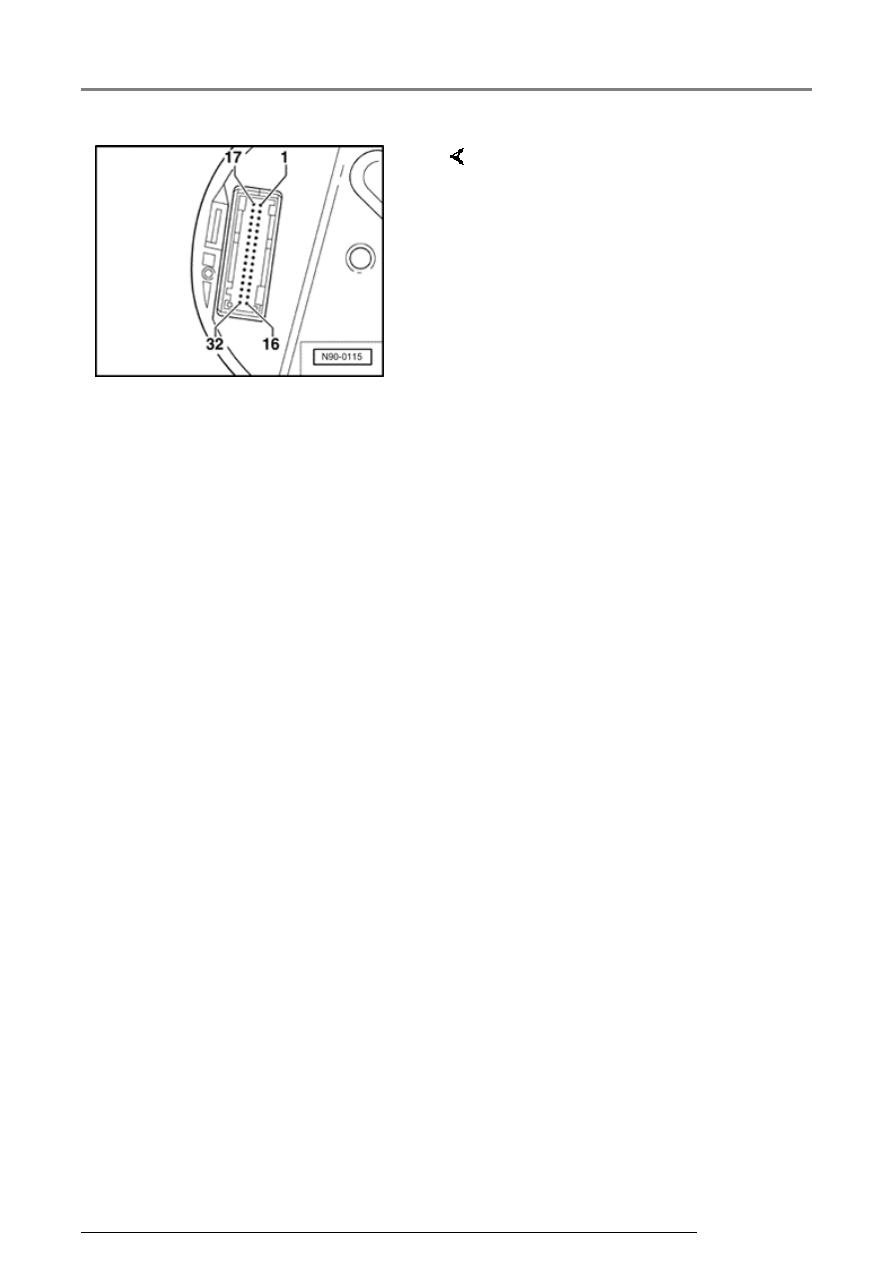

Instrument cluster

13/2/2005

92-1







Windshield wiper system





CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.







Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.







When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27

39

 .





Windshield wiper assembly, removing
and installing







Special tools and auxiliary items needed



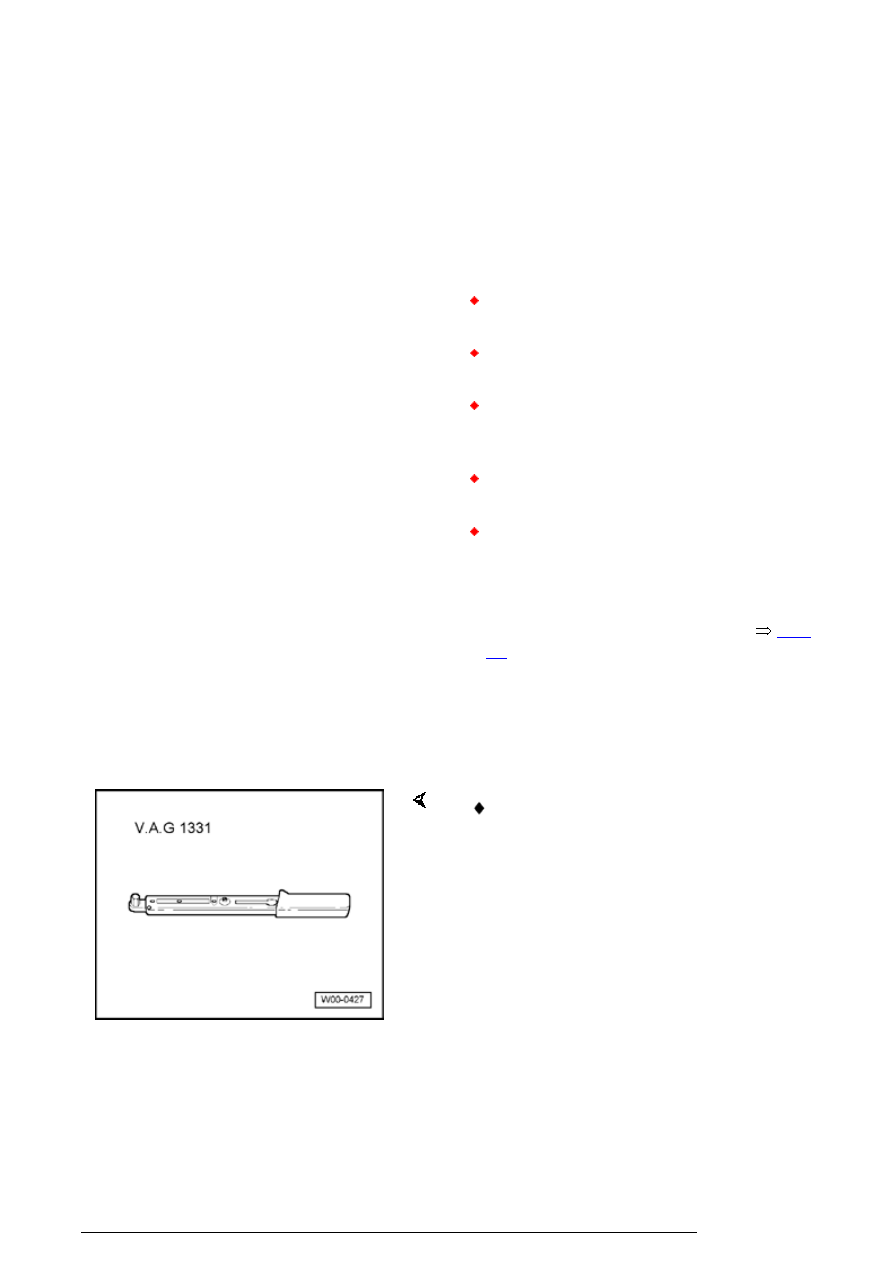

 VAG 1331 Torque wrench (or equivalent 5

Nm)

Windshield wiper system

13/2/2005

92-2





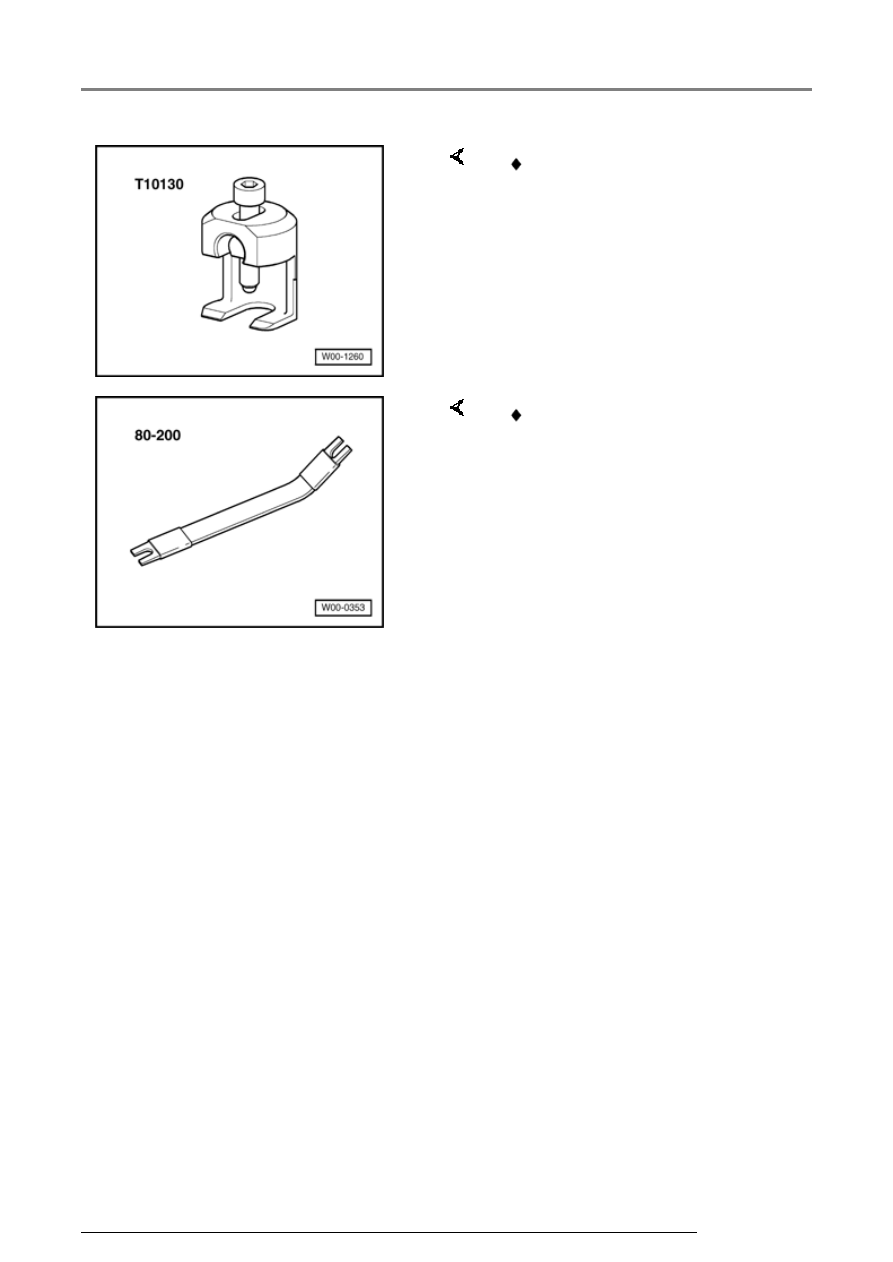

 T10130 Puller



 80-200 Pry lever

Windshield wiper system

13/2/2005

92-3





   Windshield wiper assembly, removing



   Notes:





 Wiper arms and cowl panel must be removed

prior to removal of wiper assembly (wiper
motor, frame and linkage).





 Before removing wiper arms, briefly run wipers

and confirm wiper motor is in park position.
Only then can the wiper arm end position be
correctly set when installing.





-  Disconnect battery



Page 27-39

 .
