27-125







-  Set wrench direction of turn on socket drive to

counter-clockwise.





-  Set torque wrench tightening torque to 80 Nm.





-  Fit 10 mm socket 3410 onto generator drive

shaft.



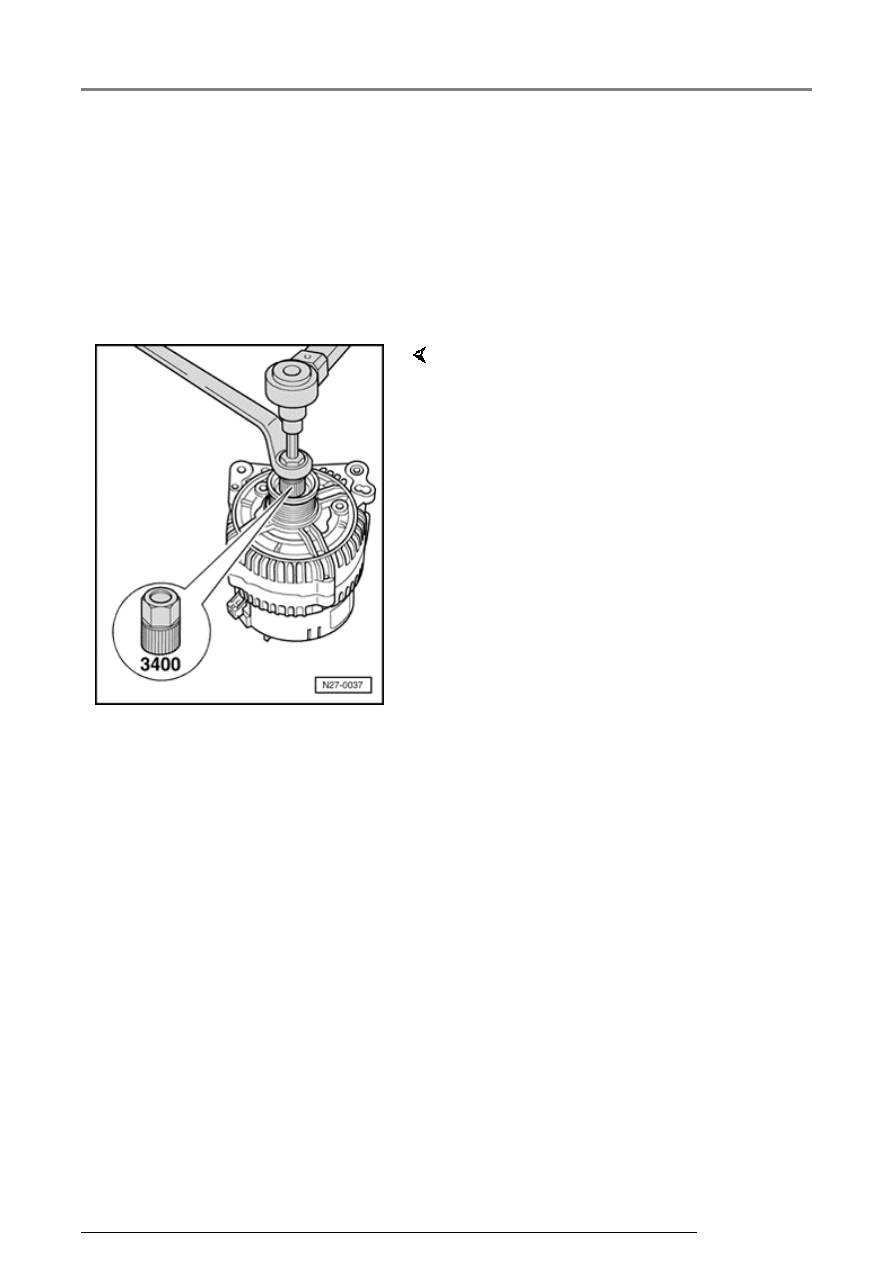

-  Tighten nut at pulley with wrench and adapter

3400 while counter-holding generator drive with
socket 3410 as illustrated.

-  Turn generator drive counter-clockwise and

torque nut to 80 Nm.

-  Clip protective cap onto freewheel disc.

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-126







Generator (GEN),
tightening torques





All engines, tightening torques



Location / Fastener



Tightening torque

Generator B+ (1) terminal / nut

M8

15 Nm

Generator D+ terminal / nut

M5

3 Nm

Generator to bracket / bolt

M8 X 85   25 Nm

Generator pulley without freewheel / nut

65 Nm

Generator pulley with freewheel / nut



80 Nm

Generator (GEN), tightening torques

13/2/2005

27-127







4-cylinder gasoline engines,
tightening torques



Location / Fastener



Tightening torque

Bracket to engine block / bolts

M10   45 Nm

Tensioner to engine block / bolts   M8

25 Nm

Generator (GEN), tightening torques

13/2/2005

27-128







6-cylinder gasoline engines,
tightening torques



Location / Fastener



Tightening torque

Bracket to engine block / bolts

M8   25 Nm

Tensioner to engine block / bolts   M8   25 Nm

Generator (GEN), tightening torques

13/2/2005
