Volkswagen Golf / Golf GTI / Jetta. Manual - part 92

muffler and
rear muffler
are supplied
individually
with a double
clamp for
connecting
together.

 Separating

points



Fig.

4



 Observe

installation
position of
end pipe

Fig. 5



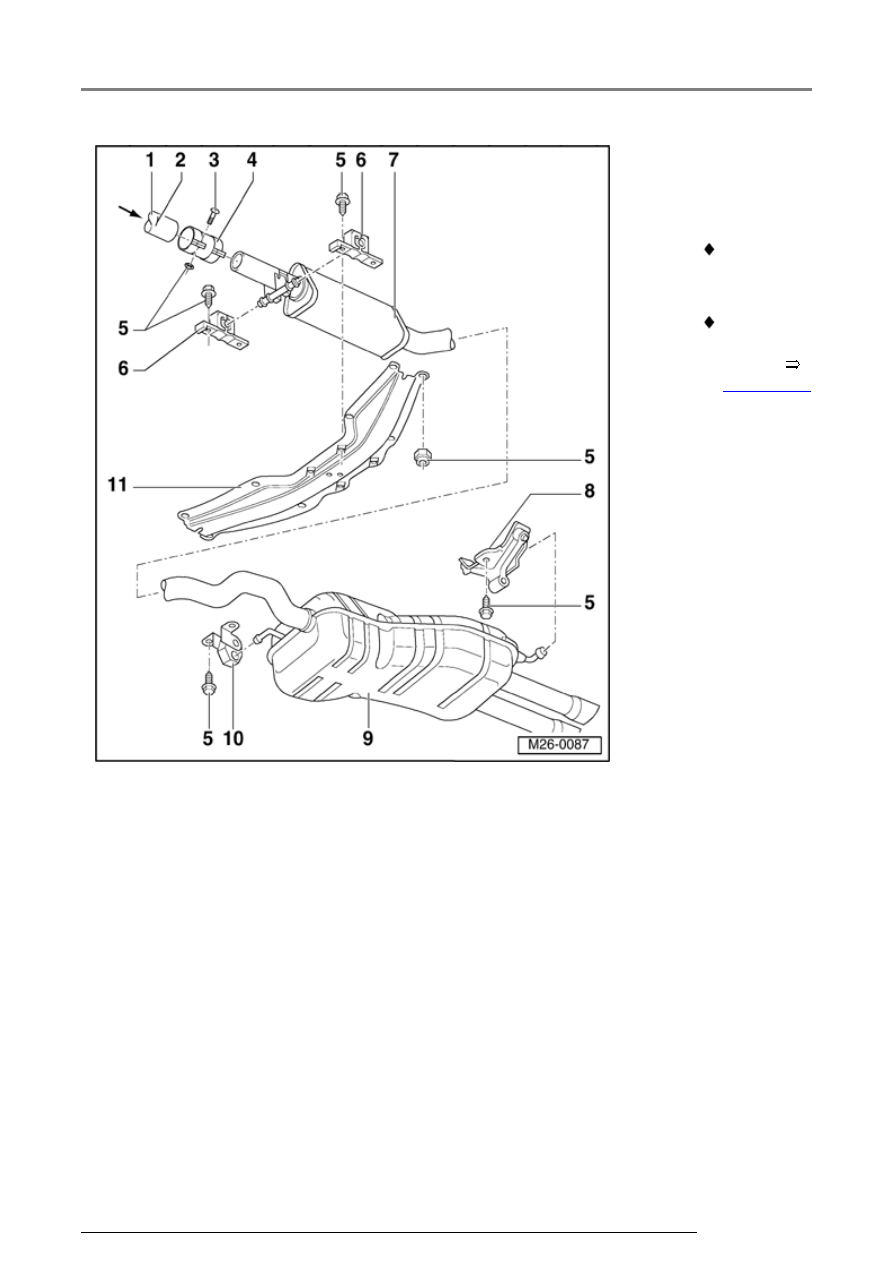

Exhaust system components, servicing

26-10





10

-

Support
element/mounting

11 - Tunnel bridge

 With hole to

align exhaust
system

 Aligning

exhaust
system



Page 26-14

Exhaust system components, servicing

26-11





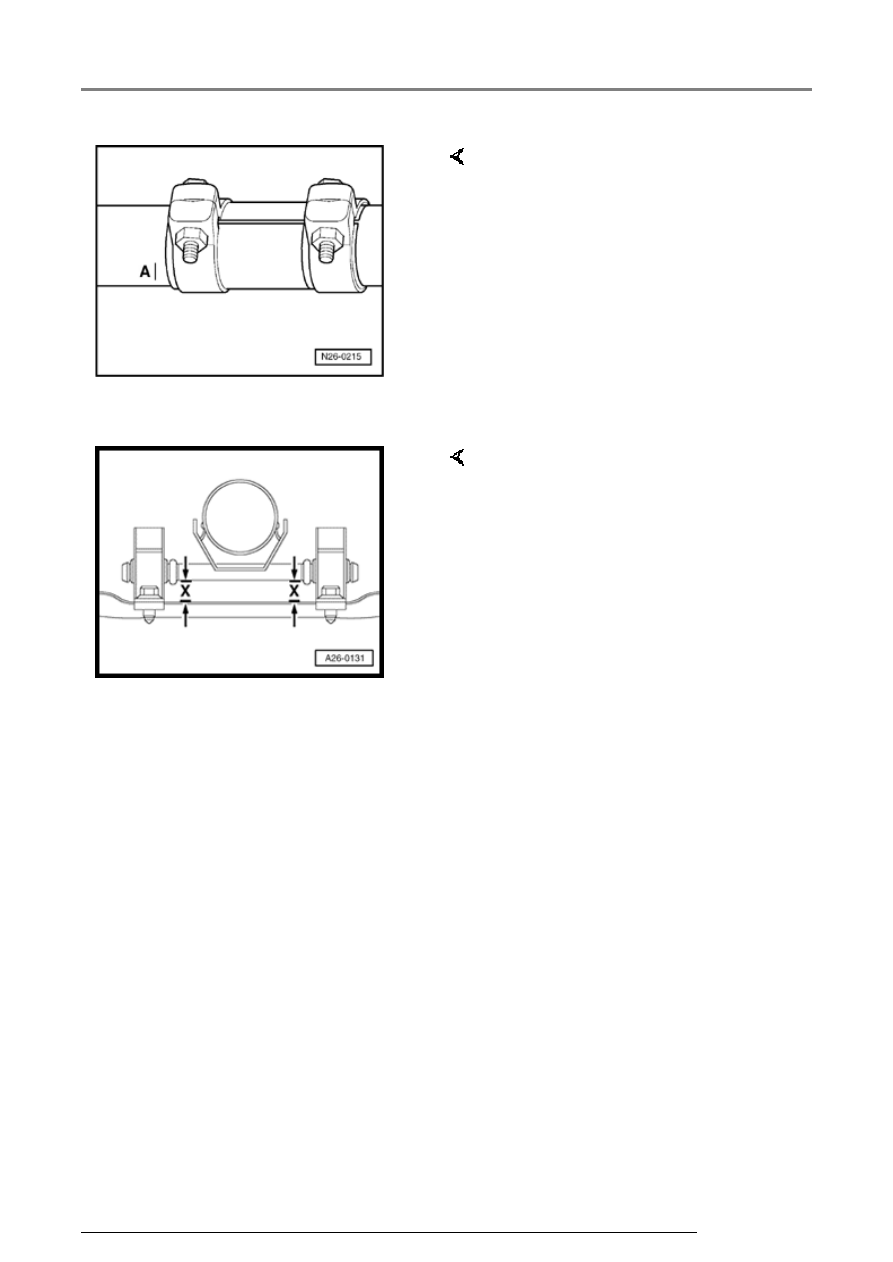

Note:

Mark -A- is valid for models with a
manual or an automatic
transmission.

Fig. 1

Installation position of
double clamp

-  Position new double clamp, as

illustrated, approx. 5 mm from
markings -A- and tighten.

   Tightening torque: 40 Nm



Mounting pins on exhaust pipe must
run parallel with tunnel bridge
(dimension -x- on left and right the
same).

Fig. 2

Aligning forward muffler
parallel

Exhaust system components, servicing

26-12





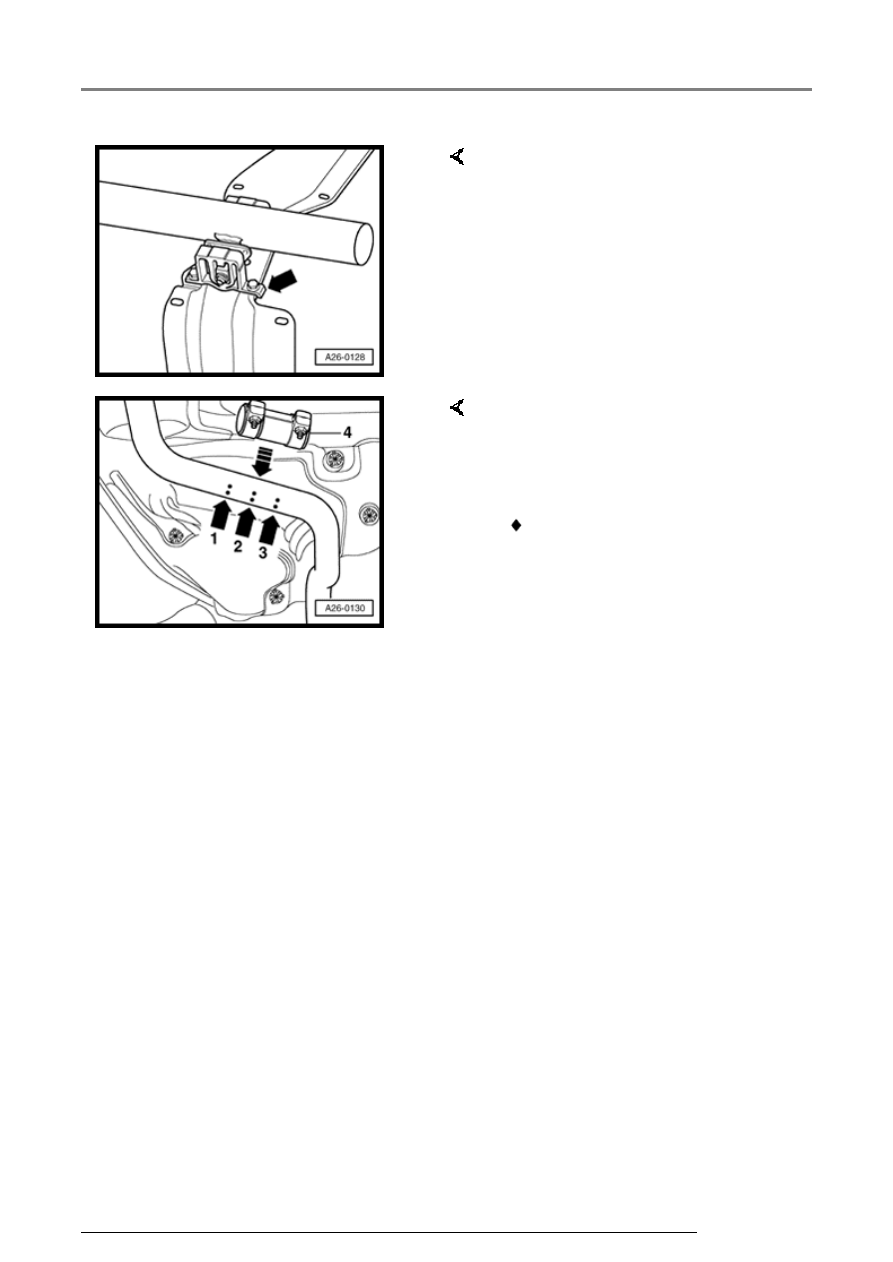

Angled side on base of mounting
(arrow) points forward.

Fig. 3

Installation position of
mounting



Special tools and equipment

Fig. 4

Separating point on
exhaust pipe

 Body saw e.g. VAG 1523

-  Separate exhaust pipe at right

angles at separating point (arrow
-2-).

-  Align repair double clamp -4- in

installation position on side
markings (arrows -1- and -3-) as
illustrated.

   Tightening torque: 40 Nm
