Volkswagen Golf / Golf GTI / Jetta. Manual - part 91

Liter VR6 4V
Fuel Injection &
Ignition, Engine
Code(s): BDF,
Repair Group
24



CAUTION!



Part numbers
are for
reference
only. Always
check with
your Parts
Dept. for the
latest parts
information.



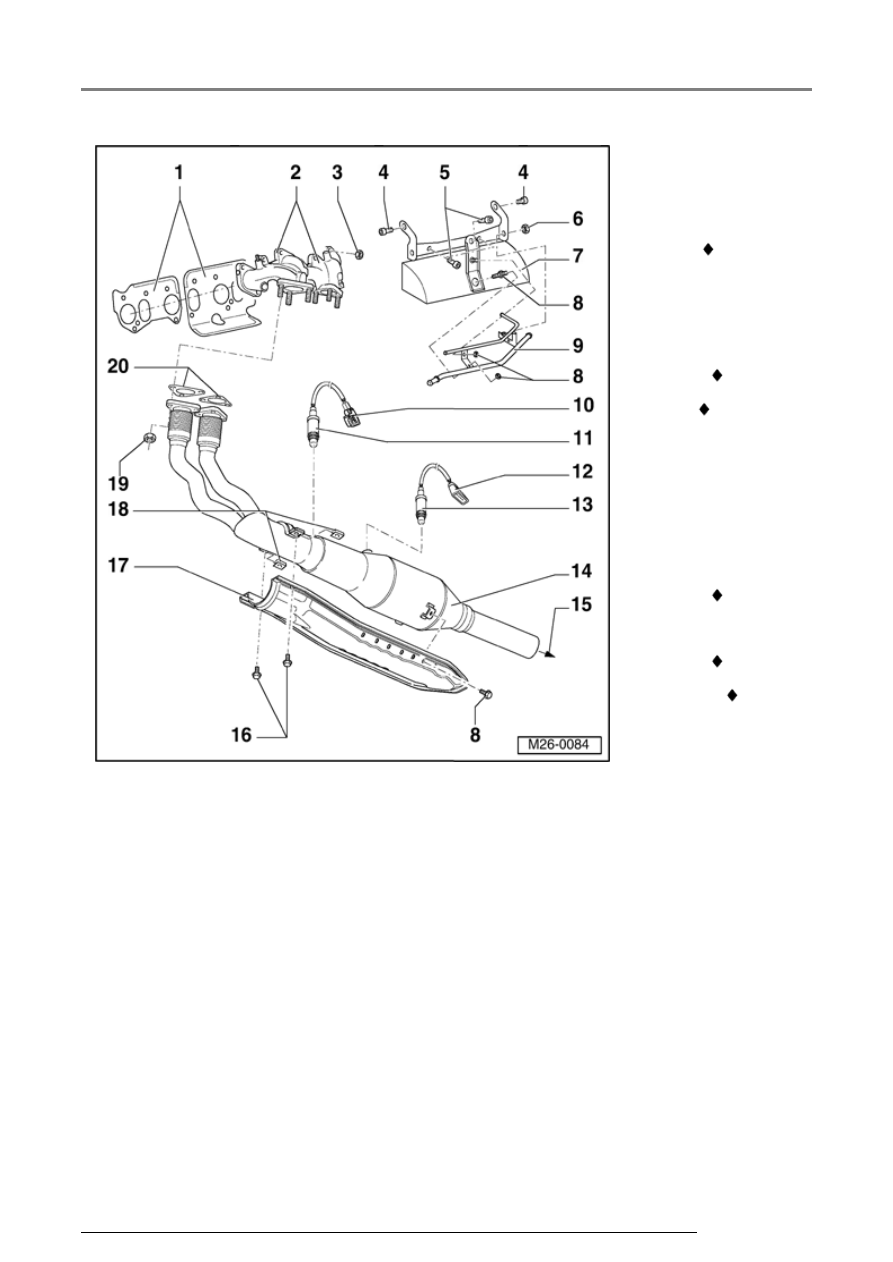

14 - Front

exhaust
pipe with
catalytic
converter

 Checking

catalytic
converter



Page

26-16



15 - To

forward
muffler



Page
26-8

 ,

item 1

Exhaust system components, servicing

26-7





16 - 5 Nm

17 - Heat

shield

 For

catalytic
converter

18

-

Securing
clamp

 Replace

 Slide

onto
retainer
from rear
before
tightening
clamp

19 - 40 Nm

 Replace

20 - Gasket

 Replace

 2-part

Exhaust system components, servicing

26-8





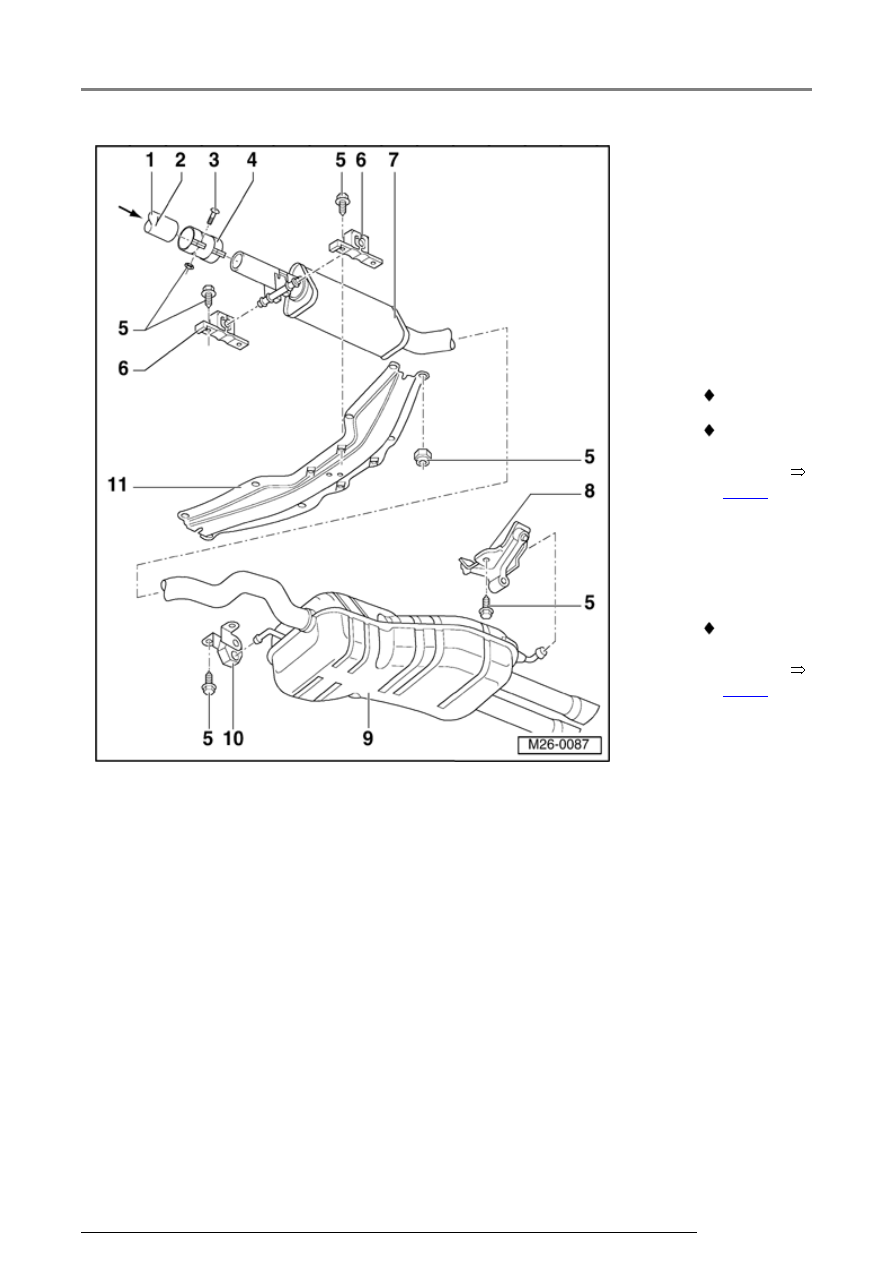

Muffler with
mountings



1 - From catalytic

converter

2 - Marking

3 - Flat round

head bolt

4 - Double clamp

 Replace

 Observe

installation
position



Fig. 1



5 - M8: 25 Nm,

M10: 40 Nm

6

-

Support
element/mounting

 Observe

installation
position



Fig. 3



Exhaust system components, servicing

26-9





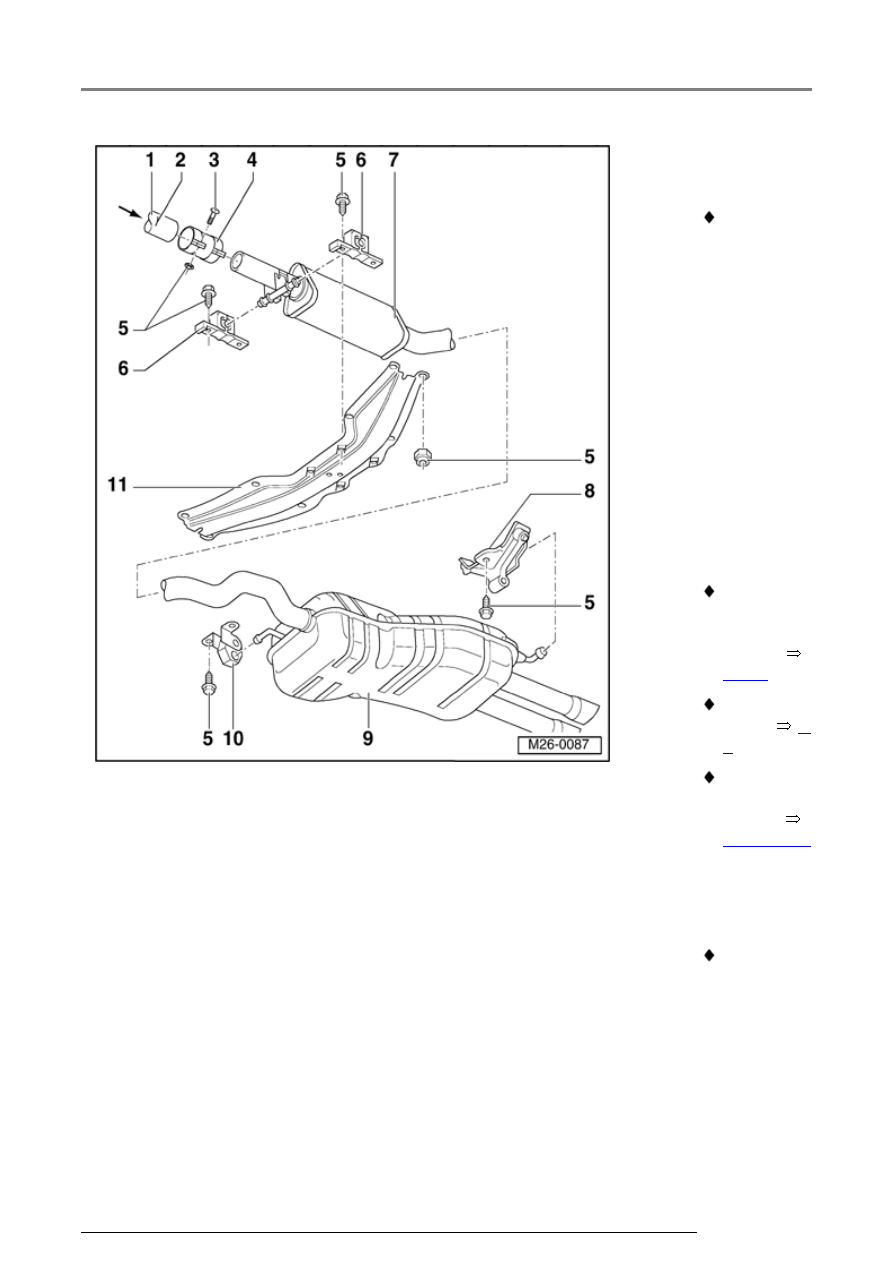

7 - Forward

muffler

 As standard,

forward
muffler and
rear muffler
are installed
as a single
component.
In repair
cases
forward
muffler and
rear muffler
are supplied
individually
with a double
clamp for
connecting
together.

 Aligning

forward
muffler
parallel



Fig. 2



 Separating

points



Fig.

4



 Aligning

exhaust
system



Page 26-14

8

-

Support
element/mounting

9 - Rear muffler



As standard,
forward
muffler and
rear muffler
are installed
as a single
component.
In repair
cases
forward

Exhaust system components, servicing
