Volkswagen Golf / Golf GTI / Jetta. Manual - part 53

17-6





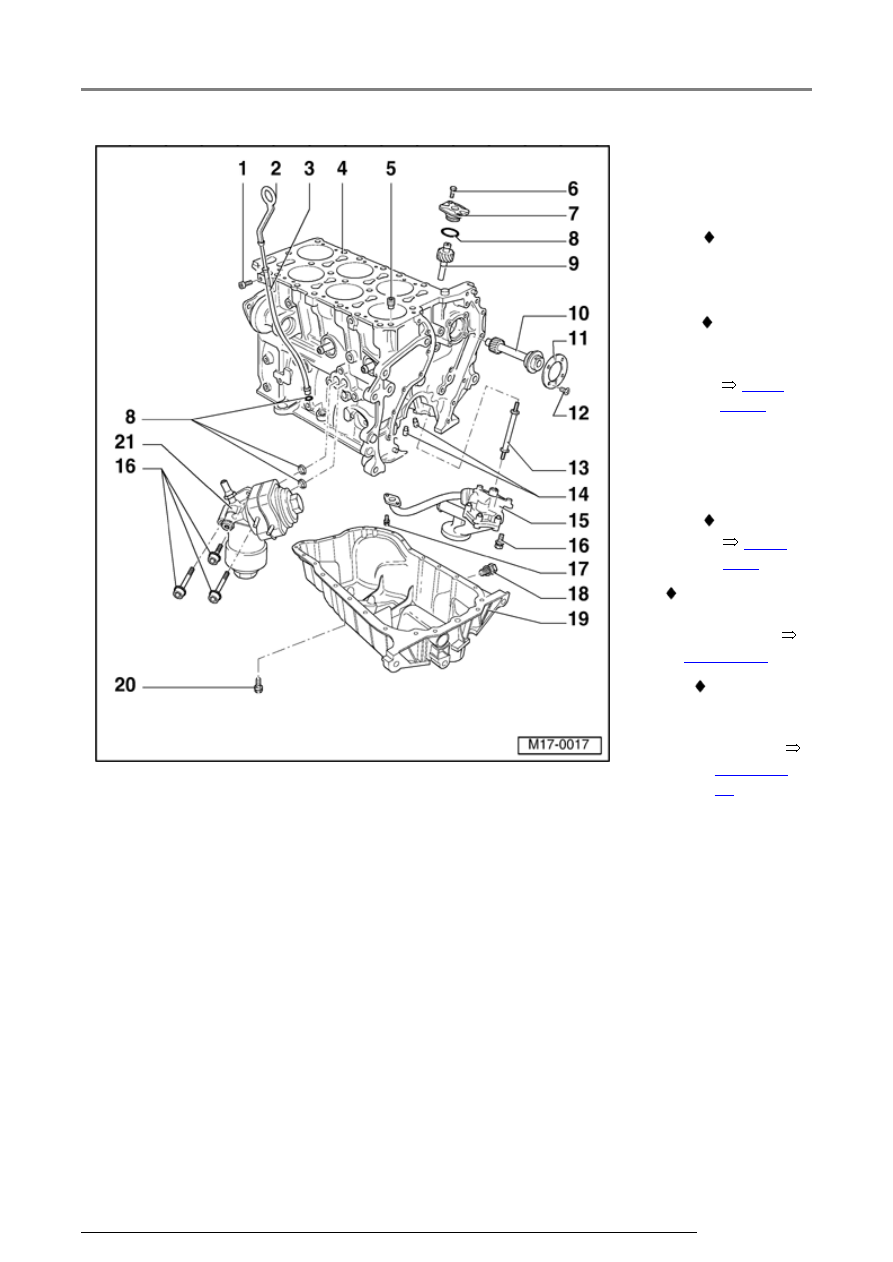

18 - Oil drain

plug, 30
Nm

 Replace

if leaking

19 - Oil pan

 Removing

and
installing



Page

17-15



20 - 12 Nm

21 - Oil filter

housing

 See note



Page

17-1



 Disassembling

and
assembling



Page 17-9



 Coolant

hose
connection
diagram



Page 19-
11



Lubrication system components, servicing

17-7





Special tools and equipment

Note:

Oil spray jets are installed in main
bearings 2....7.

Removing

Installing

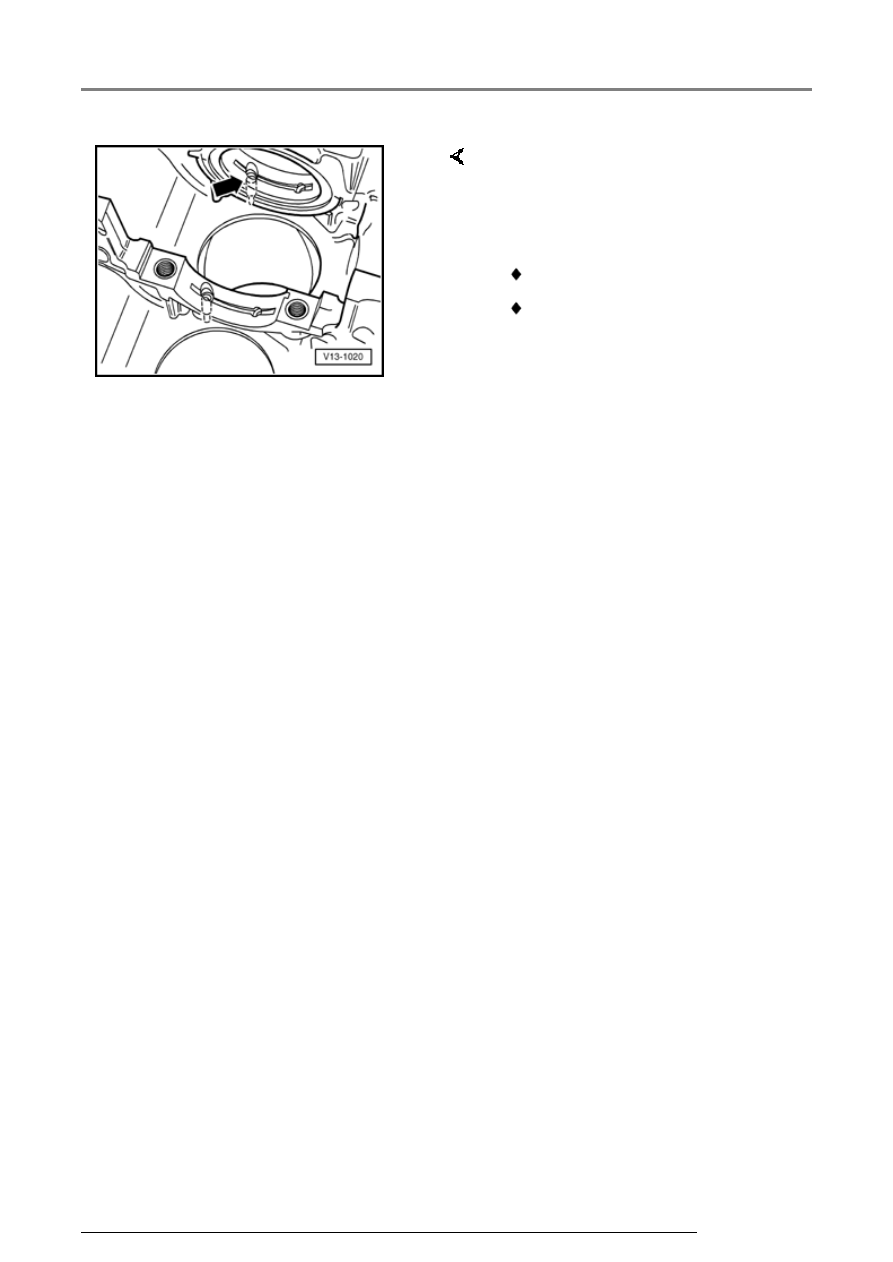

Fig. 1

Removing and installing
oil spray jet

 4 mm diameter drift

 6 mm diameter drift

-  Press oil spray jet out toward

bearing using a 4 mm diameter
drift.

-  To install, press oil spray jet in by

hand using a 6 mm diameter drift
(arrow).

Lubrication system components, servicing

17-8





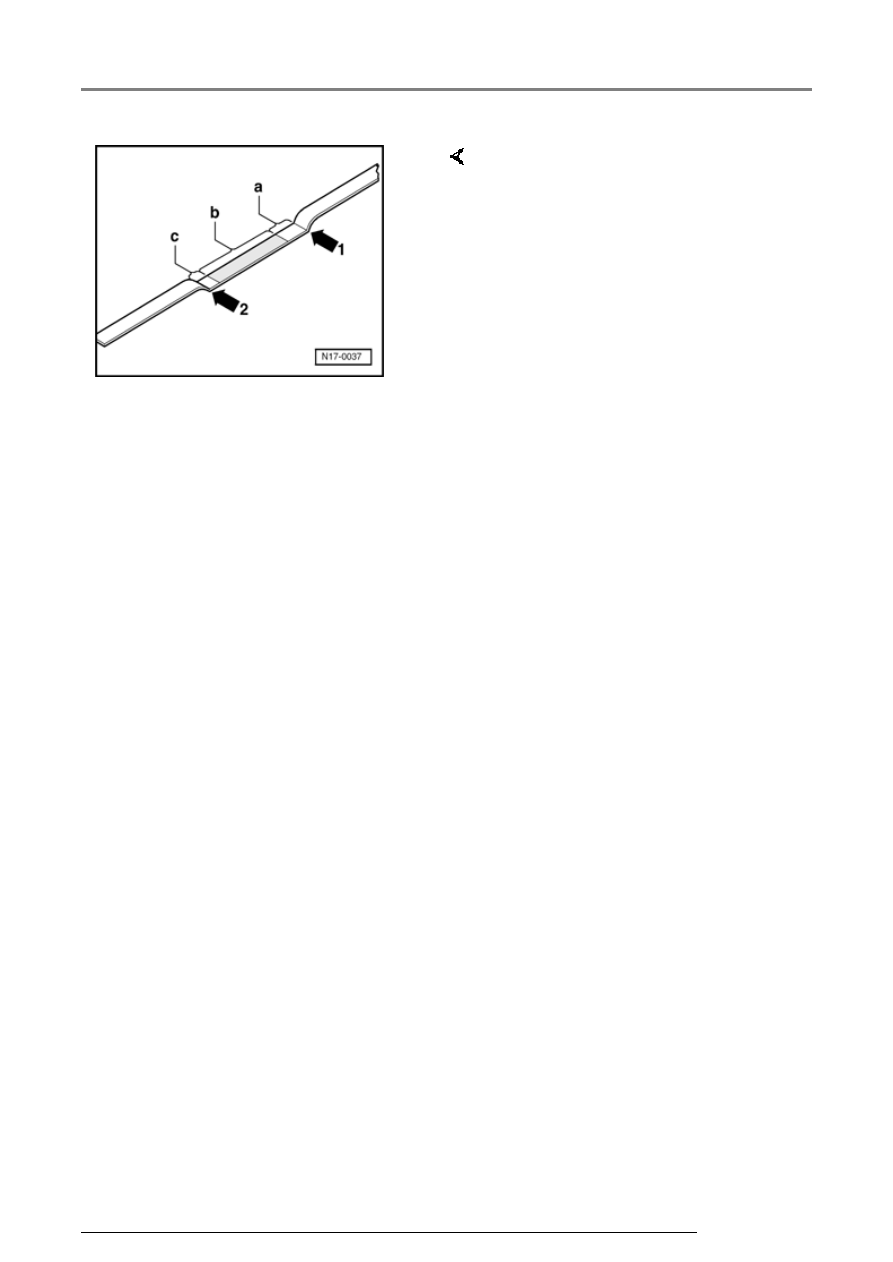

Fig. 2

Dipstick markings

1 - Max. mark

2 - Min. mark

a - Area above hatched field up to
max. mark: Do not replenish engine
oil!

b - Oil level within hatched field:
Engine oil may be replenished

c - Area from min. mark up to
hatched field: Replenish with max.
0.5 liters of engine oil!

Lubrication system components, servicing

17-9





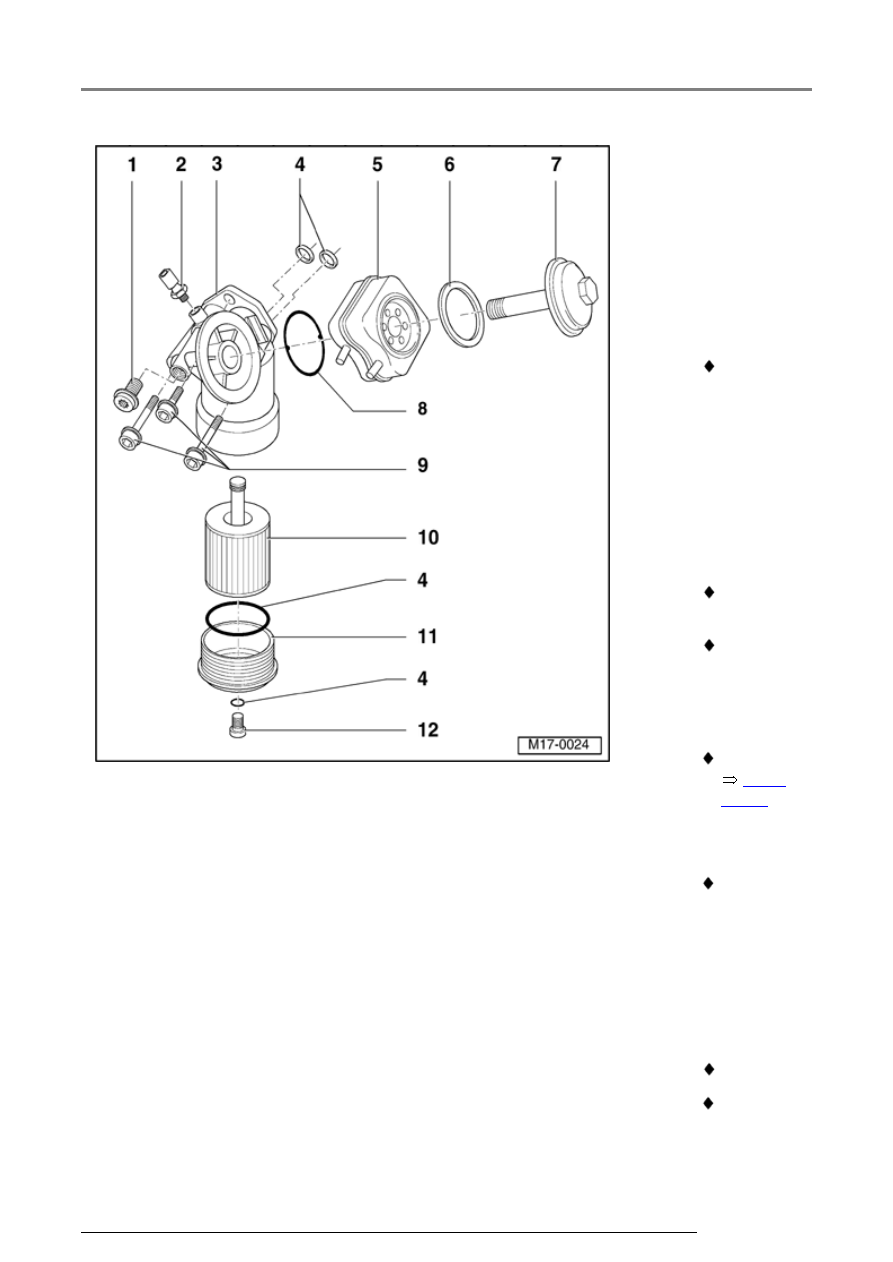

Oil filter
housing,
disassembling
and
assembling



1 - Sealing

plug, 10
Nm

 If seal is

leaking
nip open
and
replace.

2 - 1.4 bar Oil

pressure
switch -
F1-, 20
Nm

 Marking:

black

 If seal is

leaking
nip open
and
replace.

 Checking



Page

17-19



3 - Oil filter

housing

 With

non-
return
valve,
Opening
pressure:
0.05 bar

4 - O-ring

 Replace

 Lubricate

before
installing
