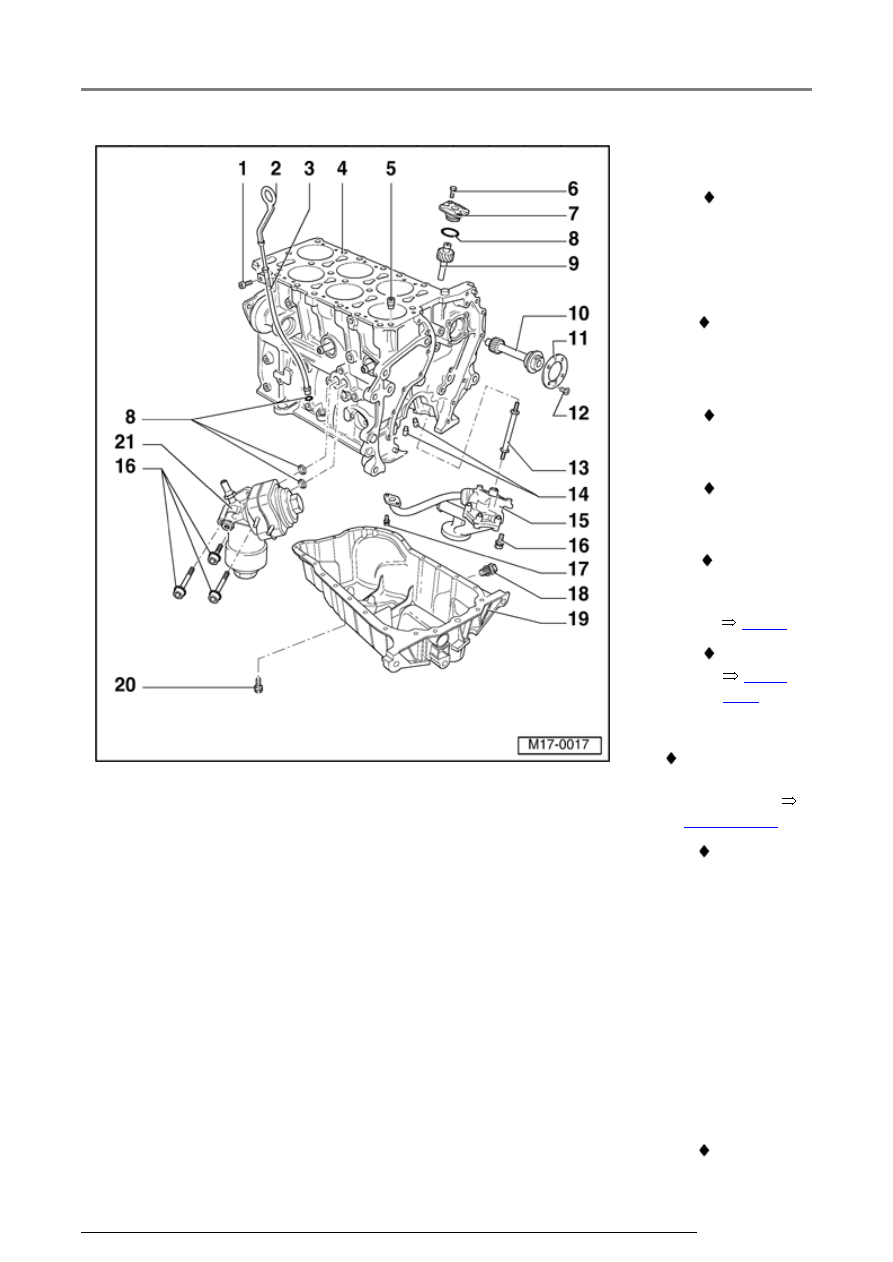

17-3





1 - 8 Nm

 Secured

to intake
manifold

2 - Dipstick

 Oil level

must not
exceed
the max.
mark!

 Markings



Fig. 2



3 - Guide tube

 For

dipstick

 Secured

by a bolt
to intake
manifold

4 - Cylinder

block

 Removing

and
installing
sealing
flange
and dual-
mass
flywheel



Page

13-22



 Removing

and
installing
crankshaft



Page

13-34



 Disassembling

and
assembling
piston and
conrod



Page 13-39



Lubrication system components, servicing

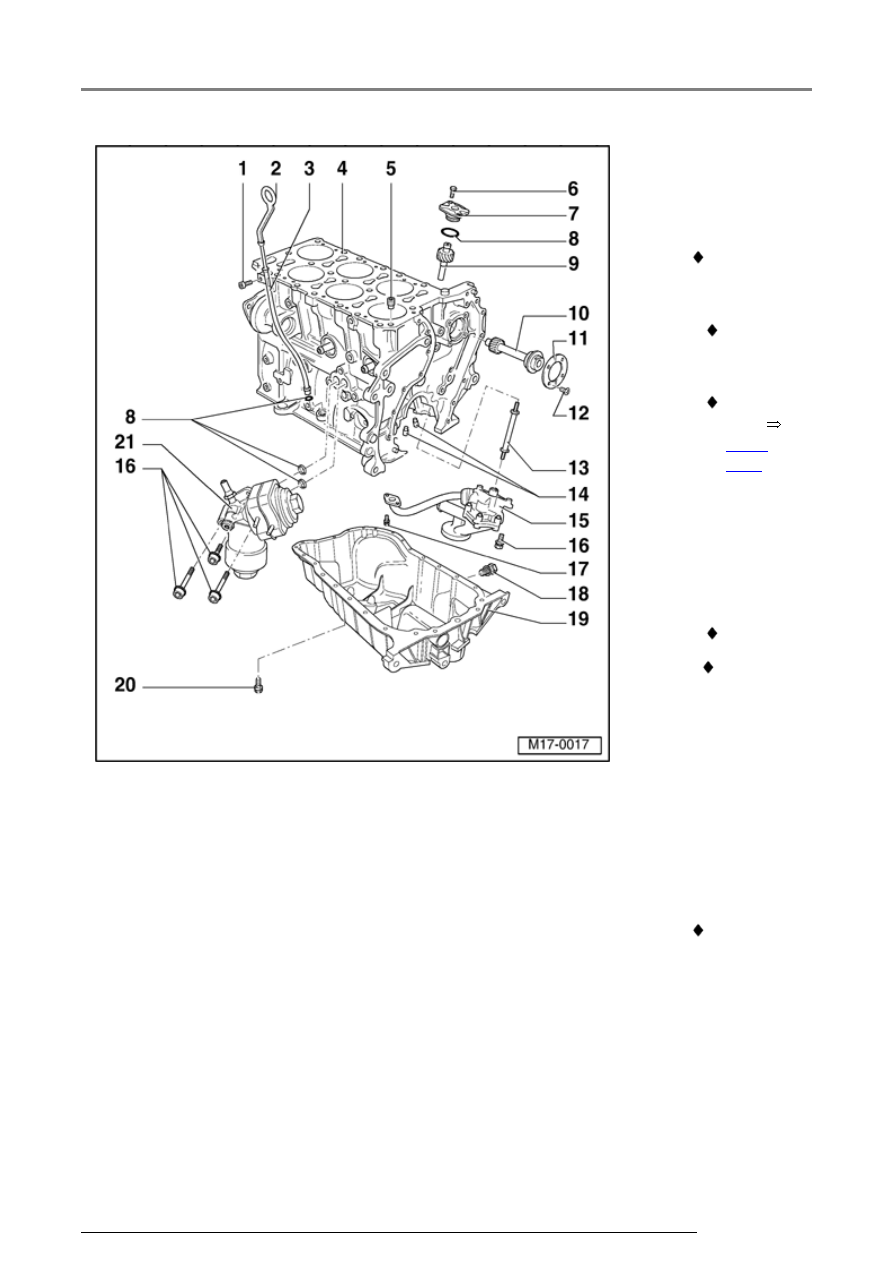

17-4





5 - Oil non-

return
valve, 5
Nm

 Observe

installation
position

 Clean if

badly
soiled

 See

note



Page
17-1



6 - 10 Nm

7 - Oil pump

drive
cover

8 - O-ring

 Replace

 Lubricate

before
installing

9 - Oil pump

drive

10

-

Intermediate
shaft

11 - Thrust

washer

12 - 10 Nm

 Install with

locking
compound
D 000 600
A2

Lubrication system components, servicing

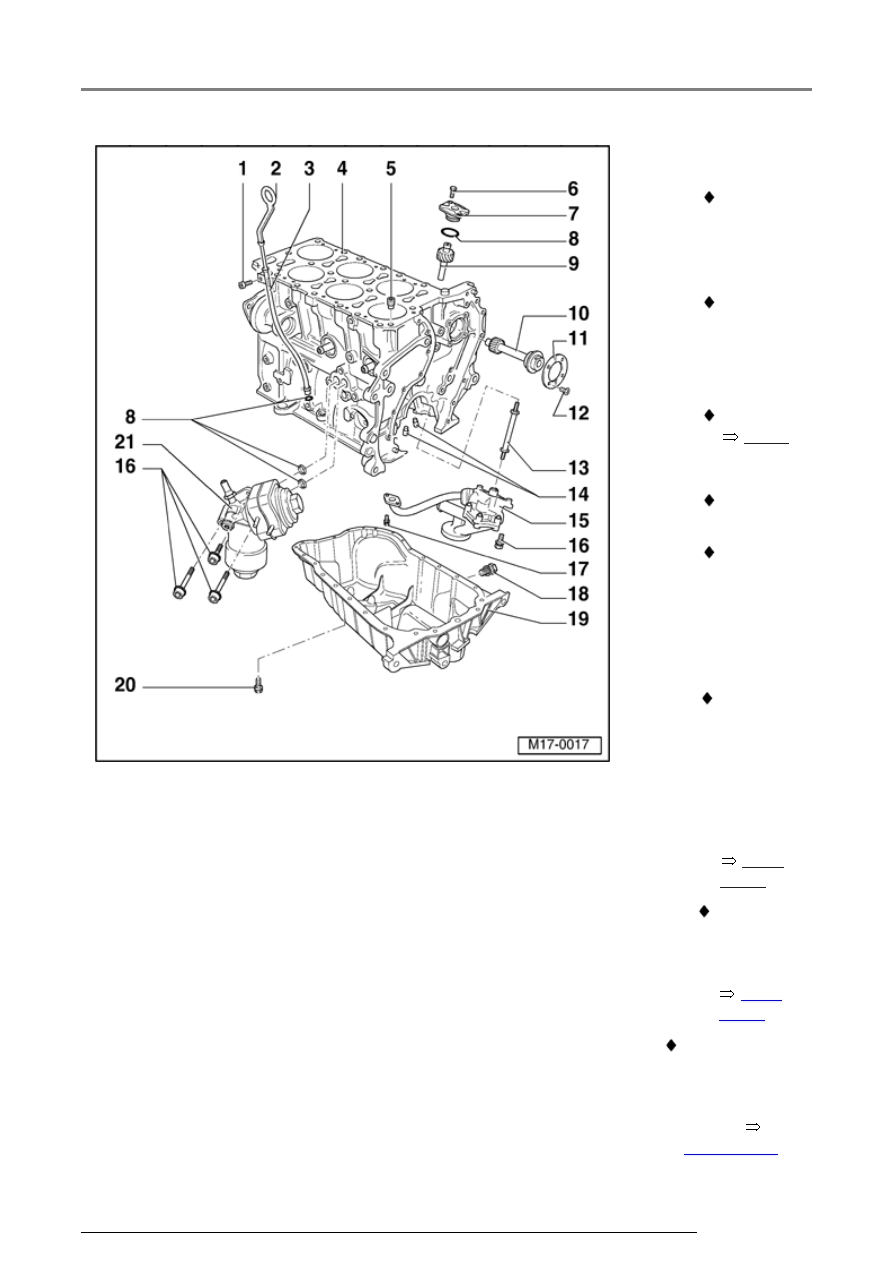

17-5





13 - Drive shaft

 For oil

pump
drive

14 - Oil spray

jet

 For

crankshaft
bearings
2...7

 For

piston
cooling

 Opening

pressure:
2.0 bar

 Removing

and
installing



Fig. 1



 See note



Page

17-1



15 - Oil pump

 Disassembling

and
assembling



Page 17-12



 Coat oil

pressure
pipe with
sealing
compound
AMV 188
001 02 at
cylinder
block and
oil pump
housing

16 - 23 Nm

17 - 8 Nm

 Insert with

Lubrication system components, servicing

locking
compound
D 000 600
A2
