Двигатель 1,9 л TDI. Устройство и принцип действия - часть 14

54

Техническое обслуживание

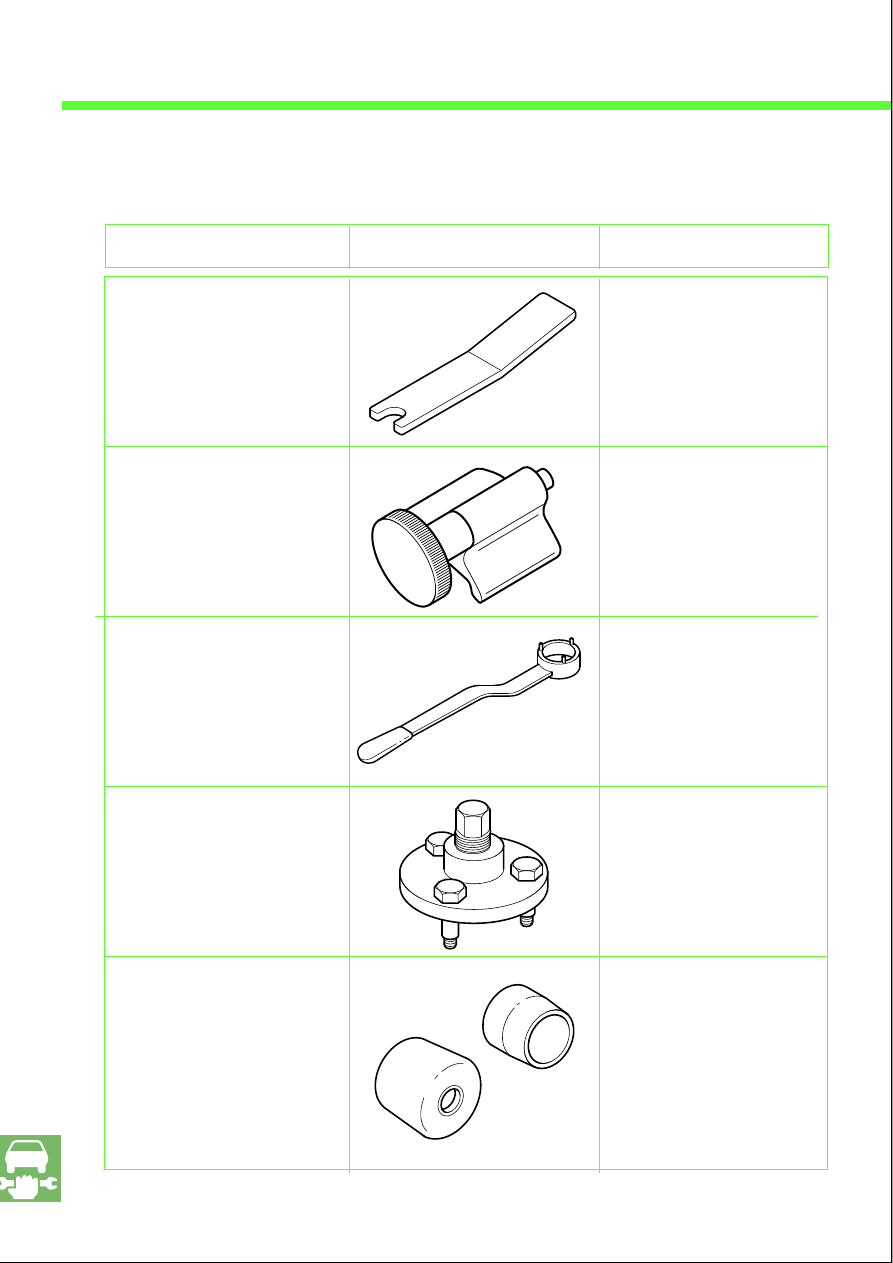

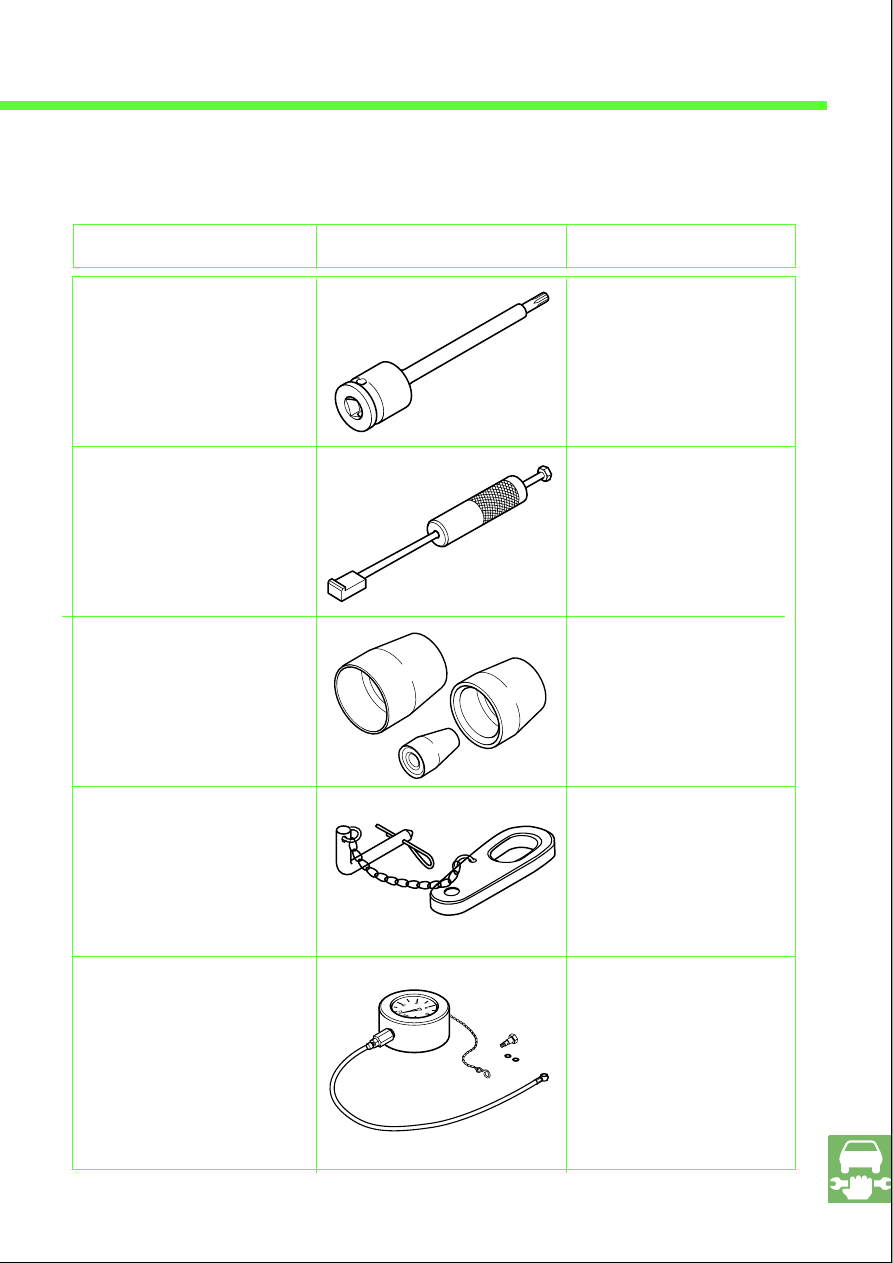

Специальный инструмент и приспособления

Наименование

Специнструмент,

приспособления

Применение

T 10008 Вставная
пластина

Для фиксации гидравлического
натяжителя при снятии и
установке зубчатого ремня

T 10050 Фиксатор
коленчатого вала

T 10051 Фиксатор зубчатого
колеса распределительного
вала

T 10052 Съемник зубчатого
колеса распределительного
вала

T 10053 Оправки для снятия
сальника коленчатого вала

Для фиксации коленчатого
вала у зубчатого колеса
при установке фаз
газораспределения

Для монтажа зубчатого колеса
распределительного вала

Для снятия зубчатого колеса
с конуса распределительного
вала

Направляющая и нажимная
оправки для снятия сальника
коленчатого вала

55

209_90a-k

Специальный инструмент и приспособления

Наименование

Специнструмент,

приспособления

Применение

T 10054 Установочное
приспособление

T 10055 Съемное
приспособление для
насос-форсунок

T 10056 Монтажные
оправки для
уплотнительных колец
круглого сечения

T 10059 Серьга

V.A.S. 5187 Манометр

Для монтажа болта
крепление сухаря насос-
форсунки.

Для вынимания насос-
форсунки из головки блока.

Для установки
уплотнительных колец
круглого сечения насос-
форсунок.

Для снятия и установки
двигателя на автомобиле
Passat. Вместе с подъемным
устройством 2024 A служит
для установки двигателя.

Для проверки напорного
давления топлива у
топливного насоса.

56

209_98

Техническое обслуживание

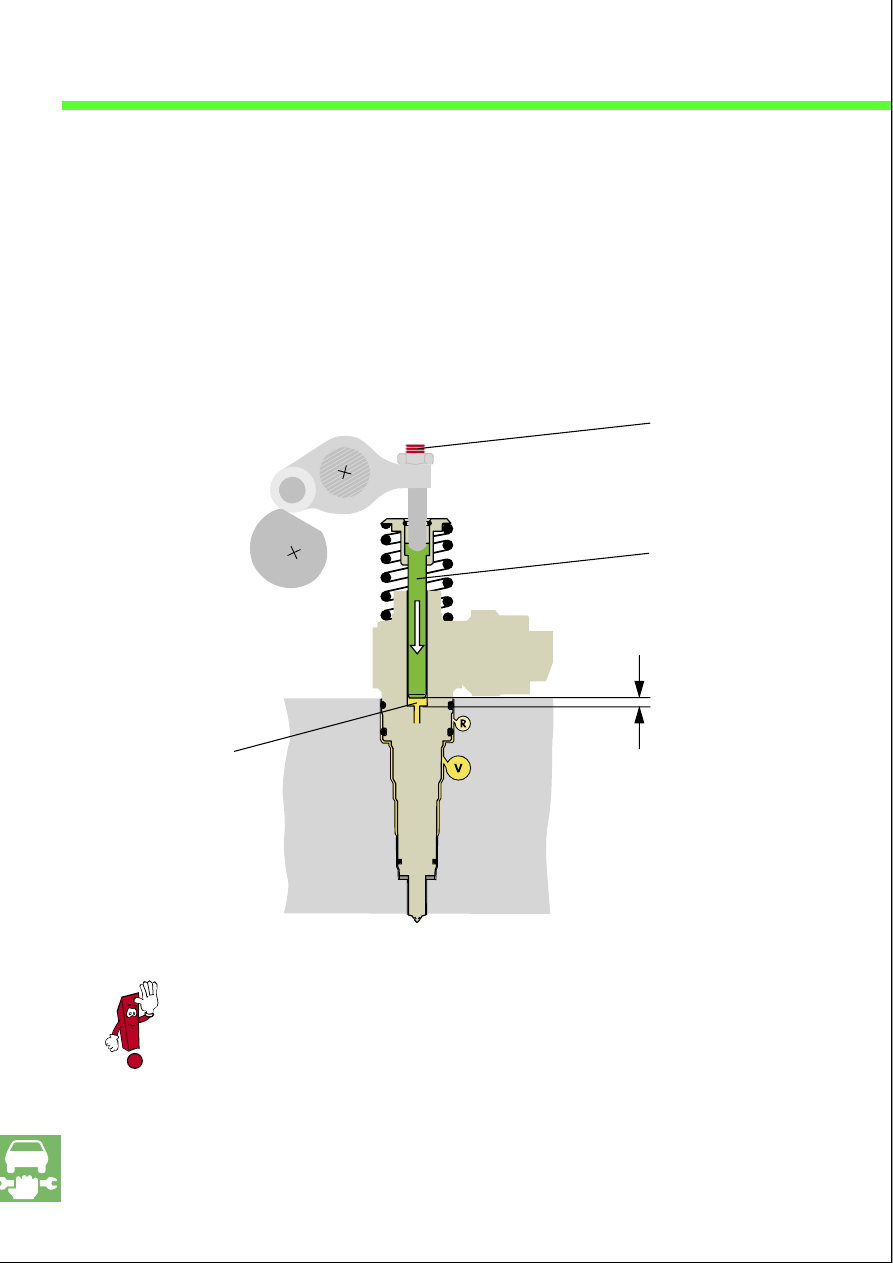

Указание по ремонту

После установки насос-форсунки должно
быть отрегулировано наименьшее расстояние
между корпусом камеры высокого давления
и плунжером при его нижнем положении
регулировочным винтом насос-форсунки.

Благодаря такой регулировке исключает удар
плунжера о дно камеры высокого давления в
результате теплового удлинения плунжера.

Регулировочный винт

Плунжер насос-форсунки

Камера высокого
давления

Наименьшее расстояние

Указания по проведению регулировке Вы найдете в “Руководстве по
ремонту”.
