Ведомый поиск неисправностей

6-43

A5E00330068/011

6.11.3.3

Таблица результатов измерения

Здесь имеется еще одна возможность отображения результатов измерений
систем автомобиля. Функциональная проверка может представить список
значений измеряемых величин для выбора значений или заранее подобранный
список значений измеряемых величин для отображения в качестве результатов.

Выбрать значения из таблицы результатов измерения

В этом режиме у Вас имеется возможность самостоятельно выбирать значения
из таблицы. Группы индикации для улучшения их различения имеют меняющийся
цветной фон. Запись состоит из номера группы, номера поля индикации
и наименования измеряемой величины.

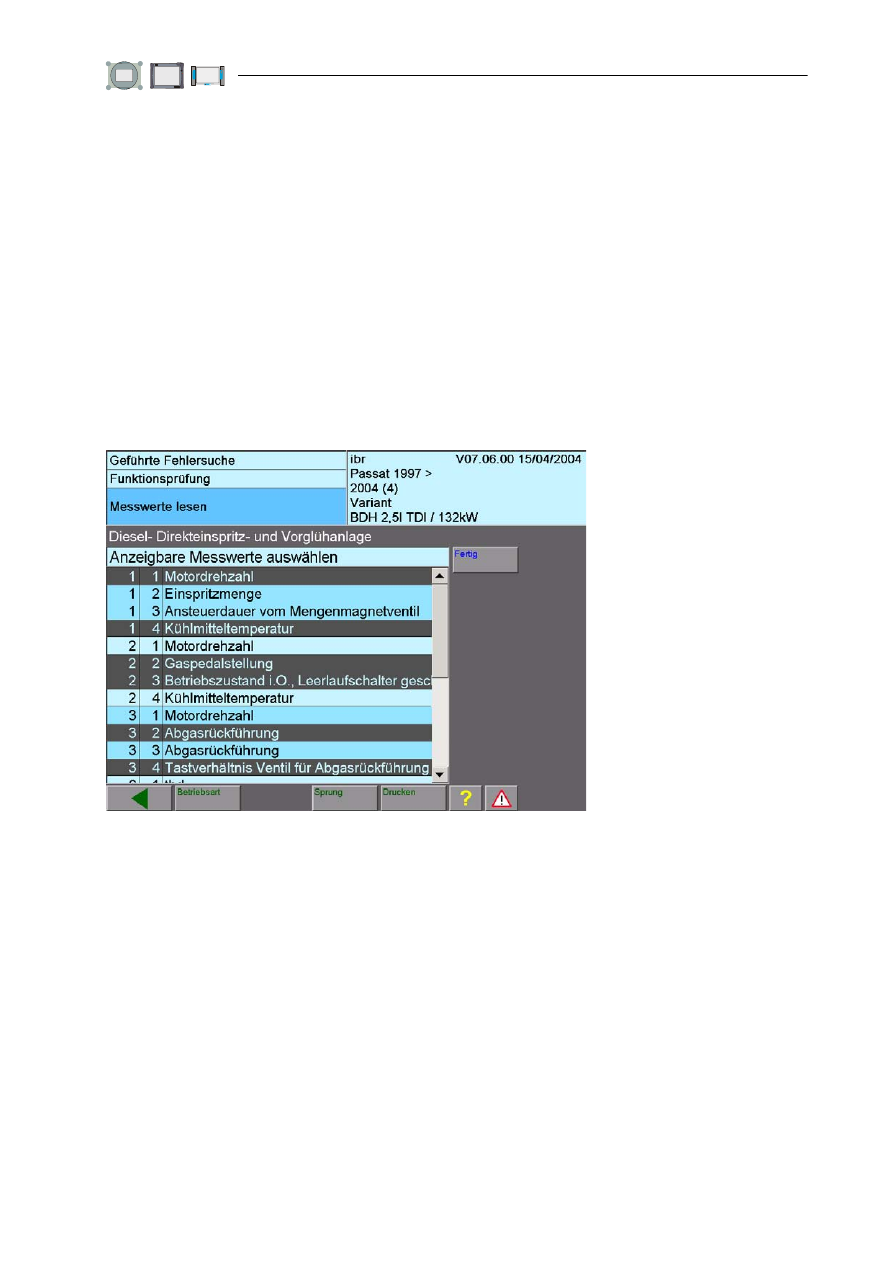

Рис. 6-33  Функциональная проверка, чтение результатов измерения

После выбора нажмите кнопку «Готово», чтобы перейти в следующее окно и в нем
продолжить процесс измерения.

Проведение процесса измерения

Вы можете попасть в это окно непосредственно из функциональной проверки
или через список выбора таблицы результатов измерения (рис. 6-33). Число
результатов измерения не ограничено. Колонка «Результат» вначале пуста.
Нажмите кнопку «Чтение», чтобы циклически считывать значения измеряемой
величины из системы или систем автомобиля.

Ведомый поиск неисправностей

6-44

A5E00330068/011

Вы можете выбрать одну строку. При этом название измеряемой величины
повторно отображается в длинном текстовом поле в нижней части рабочего окна.
Одновременно справа может появиться кнопка «Сообщение» и /или кнопка
«Программа проверки».

•

Сообщение

: Здесь предлагается информация о результате измерения.

•

Программа проверки

: Если значение измеряемой величины выходит за пределы

допуска, после текущей функциональной проверки можно включить в план
проверки автоматически составленную программу проверки. При нажатии
кнопки «Программа проверки», независимо от результата, программа проверки
включается в план проверки.

С помощью кнопки «Перейти» Вы можете вернуться в список выбора (адрес
возвращения «ecumesswerte»), чтобы выбрать в нем другое значение. Нажмите
кнопку «Дальше», чтобы продолжить функциональную проверку. В некоторых
случаях происходит автоматический выход из таблицы результатов измерения,
например, если все значения в норме.

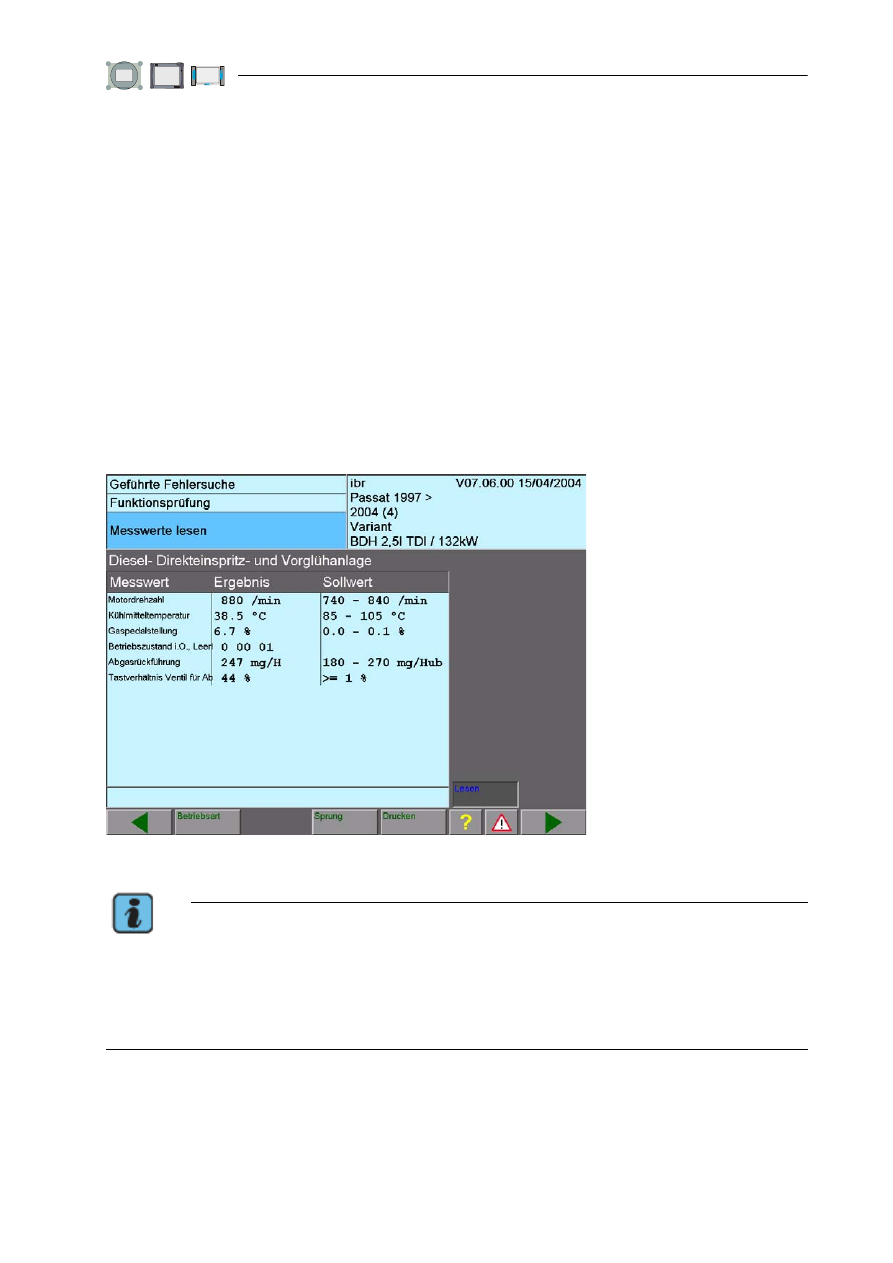

Рис. 6-34  Функциональная проверка, измерение продолжается

Указание

Частота вывода результатов измерения соответствует частоте самодиагностики

автомобиля, если отображаемые результаты измерения относятся к одной группе

индикации. Индикация результатов измерения из разных групп индикации

и от разных блоков управления приводит к утрате временной характеристики

и синхронизации.

Ведомый поиск неисправностей

6-45

A5E00330068/011

6.11.4

Цифровой запоминающий осциллоскоп (DSO), приглашение
к измерению

VAS 5051/VAS 5051B:

DSO циклически измеряет и отображает графические кривые согласно пара-
метрам, заданным функциональной проверкой. Нажмите кнопку «Стоп-кадр»,
чтобы приостановить циклическое повторение измерения. При этом последняя
индикация остается на экране. Повторно нажмите кнопку «Стоп-кадр», чтобы
снова запустить циклическое повторение измерения. Кнопку «Стоп-кадр» можно
задействовать также нажатием кнопки на красном испытательном щупе.

При измерениях, запускаемых посредством определенного импульса (события),
кнопка «Измерение» служит для разблокировки прибора-триггера. В этом случае
измерение автоматически начинается по наступлении пускового события.

За приглашением к измерению следует вопрос об оценке кривой сигнала.

VAS 5052:

Необходимо провести измерение DSO с помощью внешнего прибора.

6.11.5

Отменить функциональную проверку

Обычно Вы можете выйти из окна «Функциональная проверка» в направлении окна
«План проверки» только в том случае, если правильным образом завершен ввод
всех требуемых от оператора данных и достигнут однозначный статус проверки.
Недостаток информации и отсутствие необходимых ответов оператора
сигнализируются сообщениями.

Однако Вы можете следующим образом отменить текущую функциональную
проверку:

1. Перейдите через меню перехода в окно «План проверки».
2. Выберите в нем текущую функциональную проверку и нажмите кнопку

«Дальше».

3. В появившемся диалоге нажмите кнопку «Отменить функциональную проверку».

Учтите, что теперь рядом с функциональной проверкой будет отображен статус
«?», т. е. «неизвестно».

Ведомый поиск неисправностей

6-46

A5E00330068/011

6.12

Выход из ведомого поиска неисправностей

Выход из ведомого поиска неисправностей осуществляется функциями,
содержащимися в меню перехода:

•

Прервать,

•

Отмена и

•

Завершить.

Функция «Прервать» предлагается только в том случае, если Вы хотя бы раз
вошли в окно «План проверки». Функция «Отмена» предлагается начиная с окна
«Выберите тип».

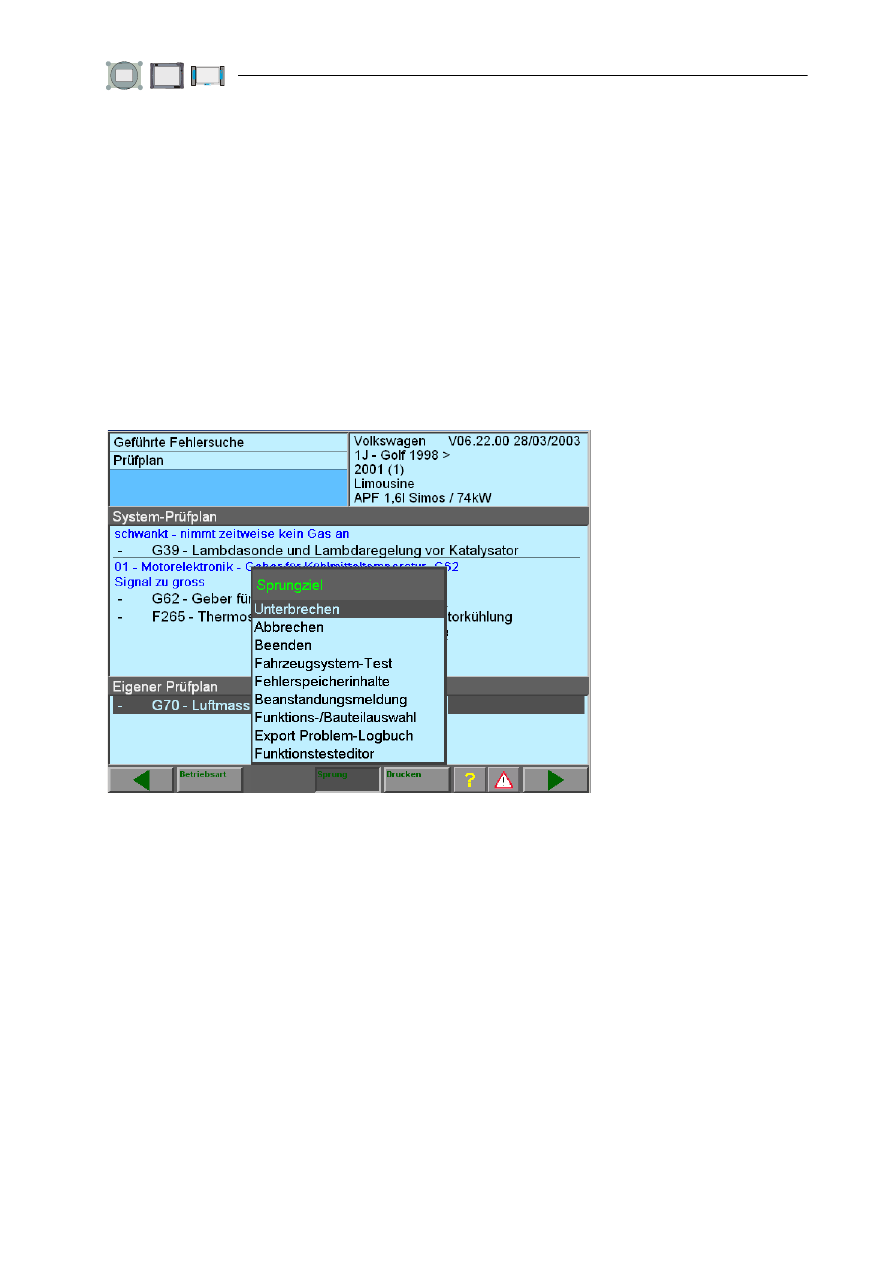

Рис. 6-35  Выход из ведомого поиска неисправностей посредством кнопки «Перейти»

Перед переходом назад в стартовое окно (при завершении) или в основное окно
ведомого поиска неисправностей (при отмене) будет выполнено еще несколько
последовательностей действий («Запрос накопителя неисправностей», «Создать
код готовности?», «Конечный модуль»; см. раздел 6.12.2, раздел 6.12.3
и раздел 6.15).
