Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 72

Ведомый поиск неисправностей

6-35

A5E00330068/011

6.11

Функциональная проверка

Каждой функции автомобиля, каждой группе узлов и каждому узлу, в которых может
возникнуть неисправность, в плане проверки соответствует определенная
функциональная проверка. Ее задача заключается в контроле соблюдения
установленных требований. В качестве результата она выдает «в норме»,
«не в норме» или «результат проверки неизвестен».

Окно функциональной проверки изображено на рис. 6-26. Каждая функциональная
проверка состоит из замкнутых в себе этапов, которые можно повторить после
отработки из меню перехода. В левом информационном поле указано название
функциональной проверки, а обозначение ее текущего этапа отображается
в рабочем окне в виде заголовка.

Функциональная проверка может включать связь с тестером через диагностическую
шину и приглашение к измерениям. При этом Вы активно участвуете в процессе,
например, подключаете измерительные линии, принимаете решения или вводите
значения. Для этого тестер предоставляет Вам в рабочем окне, например, до двух
рядов кнопок с соответствующими надписями. Левый ряд содержит кнопки для
дальнейшей отработки диалогов проверки (см. раздел 6.11.1), правый ряд
содержит до шести пронумерованных кнопок указателя документов.

По завершении функциональной проверки тестер возвращается в окно «План
проверки». Из него Вы можете вызвать следующую функциональную проверку
или, через меню «Перейти», альтернативные процессы диагностики (описание
признаков неисправности, выбор функции и узла).

Указание

VAS 5052, в отличие от VAS 5051/VAS 5051B, не располагает внутренними

измерительными приборами (мультиметр, осциллоскоп), поэтому необходимо

использовать внешние измерительные приборы.

Ведомый поиск неисправностей

6-36

A5E00330068/011

В приведенном примере функциональной проверки после старта сначала
появляется вопрос:

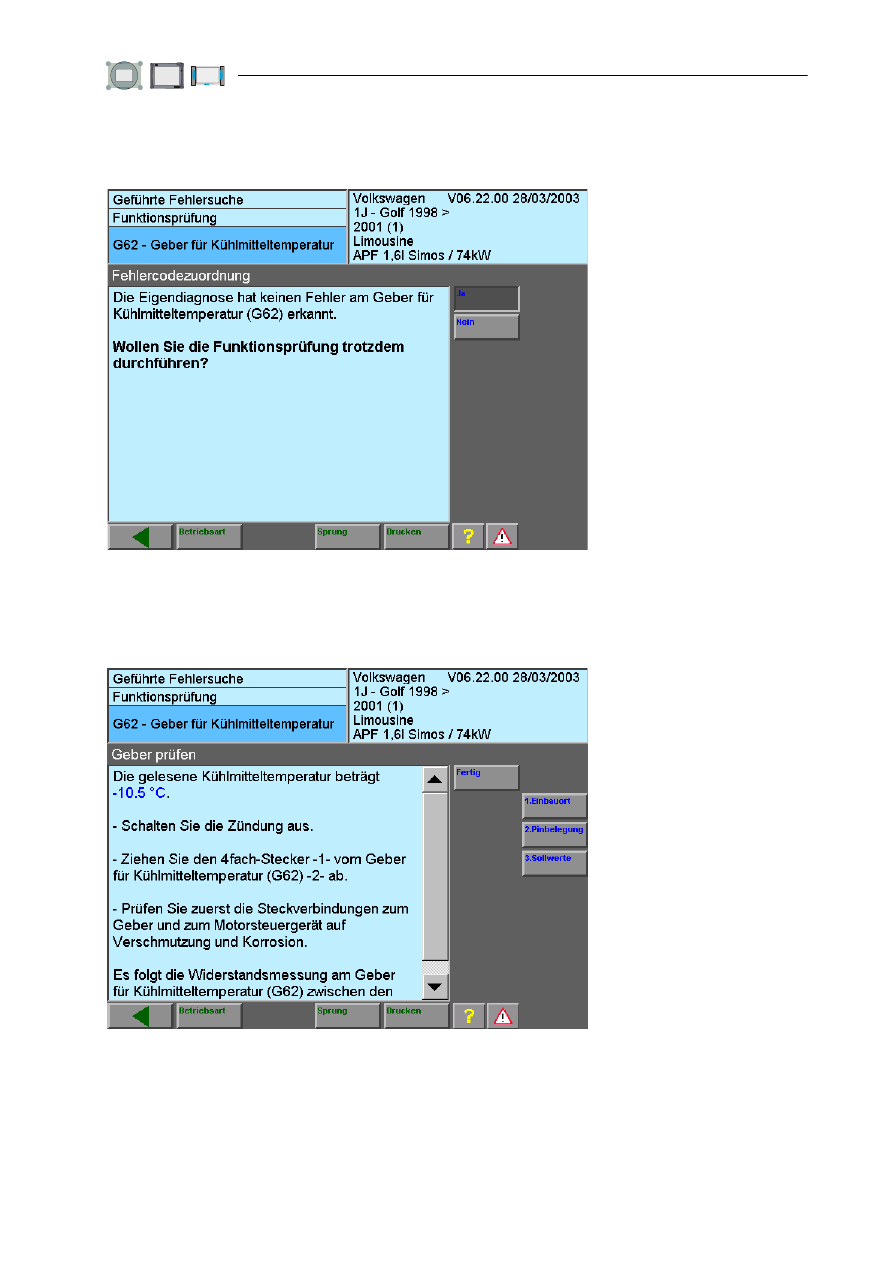

Рис. 6-26  Функциональная проверка, вопрос к пользователю

В дальнейшем ходе функциональной проверки после каждого этапа появляются
различные окна, например, сообщение с кнопкой «Готово»:

Рис. 6-27  Проверка функции, сообщение пользователю

Ведомый поиск неисправностей

6-37

A5E00330068/011

Выберите, например, кнопку «1-е расположение». Вы сразу получаете подходящий
документ с графикой (см. рис. 6-28).

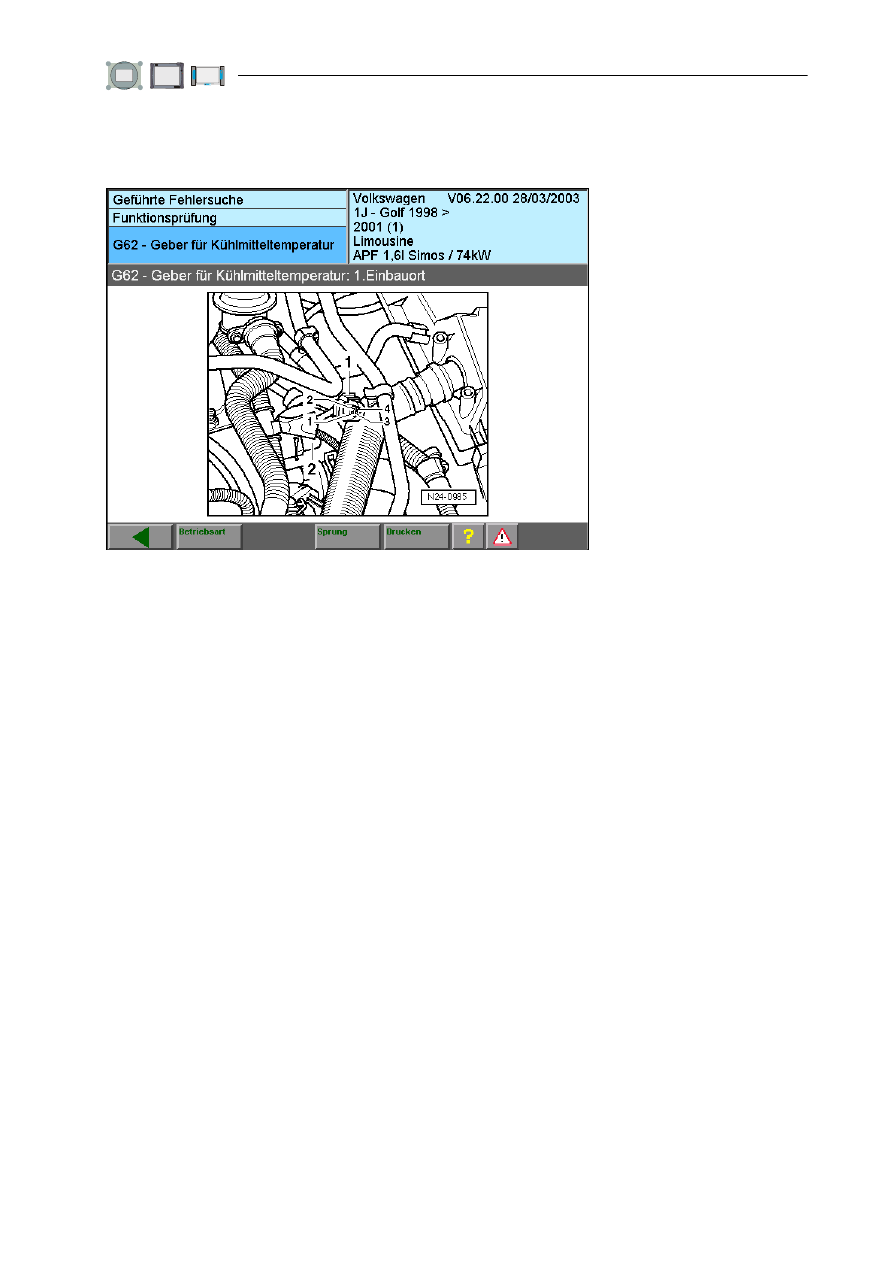

Рис. 6-28  Вывод документа, пример «Расположение»

С помощью кнопки «Назад» вернитесь в предыдущее окно и после отработки
сообщения продолжите проверку нажатием кнопки «Готово».

В приведенном примере в состав функциональной проверки входит, среди
прочего, измерение сопротивления. Соответствующее окно содержит указание,
в каких точках следует проводить измерение. Кнопка «Измерение» у VAS 5051/
VAS 5051B запускает процесс измерения. Этот запуск возможен также с помощью
дистан-
ционного управления — нажатием кнопки на наконечнике испытательного щупа
измерительного кабеля, т.е. непосредственно на объекте измерения. Нажмите
кнопку «Измерение» и затем кнопку «Дальше».

Ведомый поиск неисправностей

6-38

A5E00330068/011

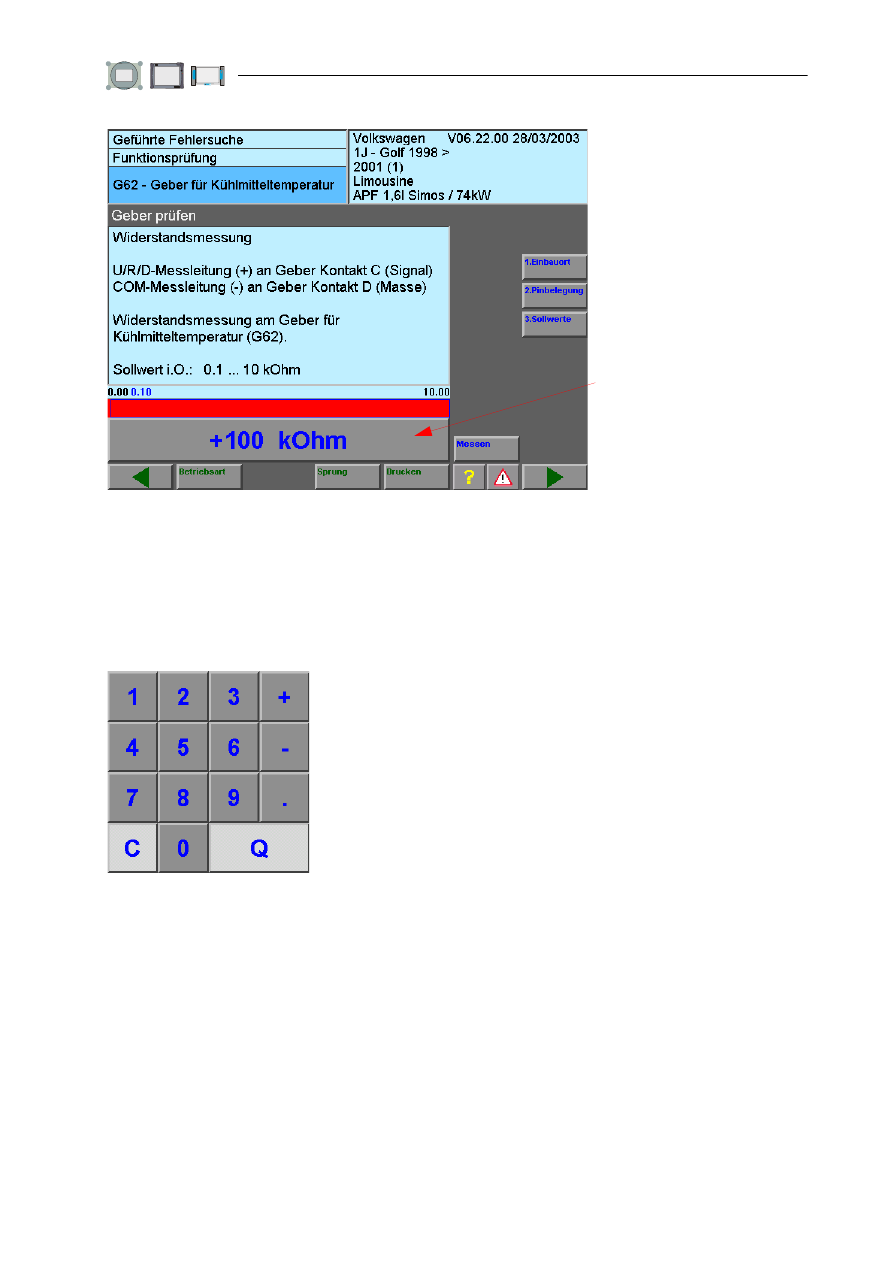

Рис. 6-29  Функциональная проверка, измерение сопротивления

Если измерение невозможно или для него нужен внешний измерительный прибор,
Вы можете ввести значение вручную. Для этого нажмите на поле результатов
(рис. 6-29). Отобразится цифровая клавиатура для ввода эквивалентного
значения. У VAS 5052 виртуальная клавиатура появляется также после нажатия
кнопки «Измерение».

Рис. 6-30  Виртуальная клавиатура для ввода результатов измерения

Введите результат измерения и затем нажмите кнопку «Дальше».

В конце функциональной проверки ведомый поиск неисправностей вернет Вас
в окно «План проверки» (см. рис. 6-25) и при необходимости предложит следующую
функциональную проверку.
