Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 68

Ведомый поиск неисправностей

6-19

A5E00330068/011

6.6.3

Начальный модуль

Начальный модуль может автоматически выполняться при ведомом поиске
неисправностей после идентификации автомобиля и перед отображением записей
из памяти неисправностей. Он может включать одну или несколько функцио-
нальных проверок, которые проводятся за рамками плана проверки и здесь
не регистрируются. Например, он проверяет флэш-статус блоков управления
и может, при необходимости, автоматически провести флэш-программирование
или передать через онлайн-соединение результаты проверки систем автомобиля
изготовителю автомобиля.

По завершении стартового модуля продолжается отображение окна «Содержание
памяти неисправностей». Функциональные проверки начального модуля перечислены
в протоколе диагностики.

Ведомый поиск неисправностей

6-20

A5E00330068/011

6.7

Содержание памяти неисправностей

Окно «Содержание памяти неисправностей» информирует Вас о неисправностях
и возможных параметрических условиях в электронных системах автомобиля.
Если не было обнаружено ни одной ошибки, в левом информационном окне
появляется следующий текст:

неисправности не обнаружены

Если были обнаружены неисправности, то они сортируются и отображаются по
системам автомобиля и по кодам неисправностей в возрастающей последова-
тельности (сортировка «Стандартная»).

Содержание памяти неисправностей и его соотнесение

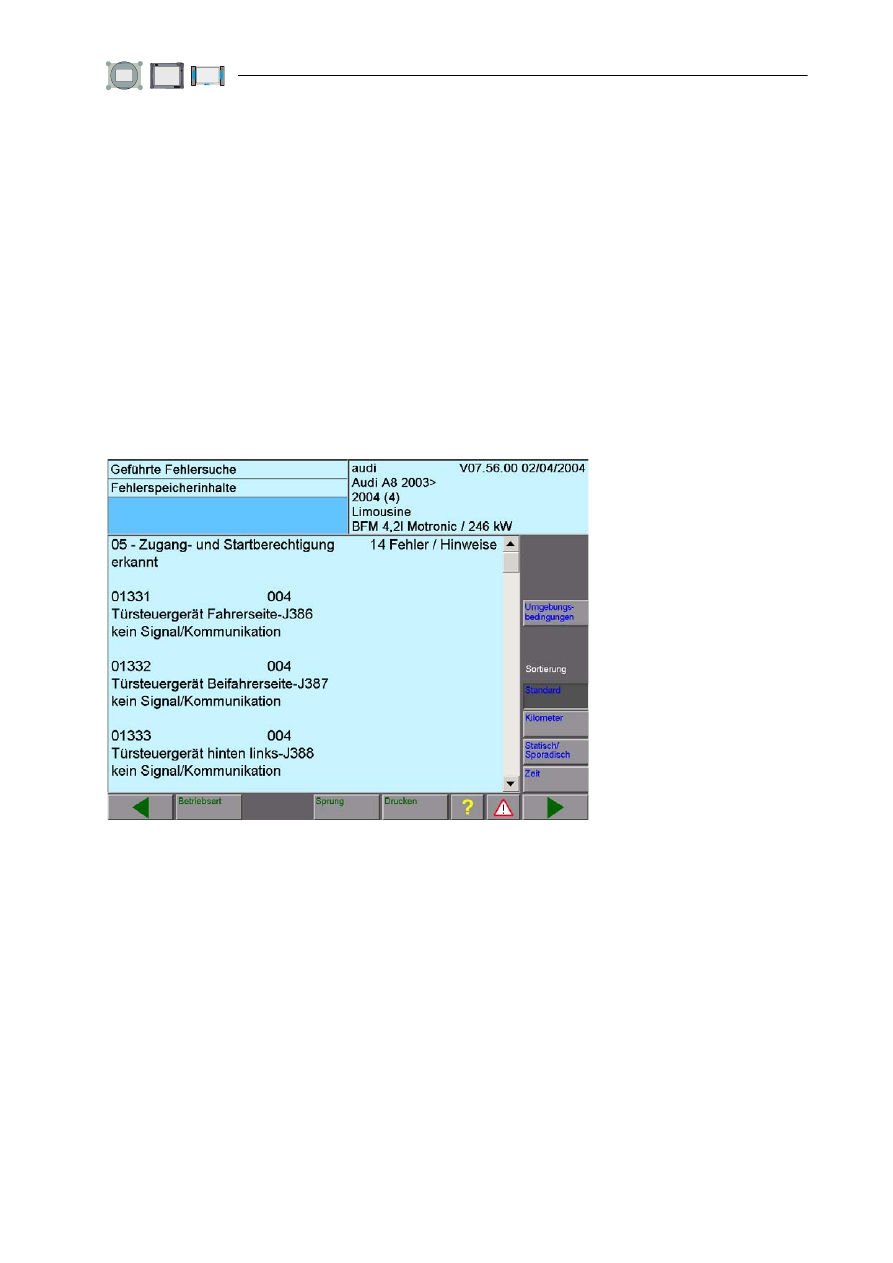

Рис. 6-9

Окно «Содержание памяти неисправностей», сортировка «Стандартная»

Нажатием соответствующих кнопок сортировки можно изменить последова-
тельность отображения кодов неисправностей. При любой сортировке неисправности
без критерия сортировки помещаются в конец списка, сортируются по блокам
управления и помечаются фиолетовым фоном. Структуру сообщений о неисправ-
ностях и их сортировку см. в разделе 4.4.3.

При сортировке по временному критерию здесь имеется особенность.
Неисправности, которые в пределах заданного периода времени (например,
1 мин.) следуют за другой неисправностью, объединяются в группы и помечаются
темно-синим цветом. За счет этого устанавливается связь между неисправностями
и их последствиями. Но все неисправности по-прежнему сортируются по времени
в порядке возрастания.

Ведомый поиск неисправностей

6-21

A5E00330068/011

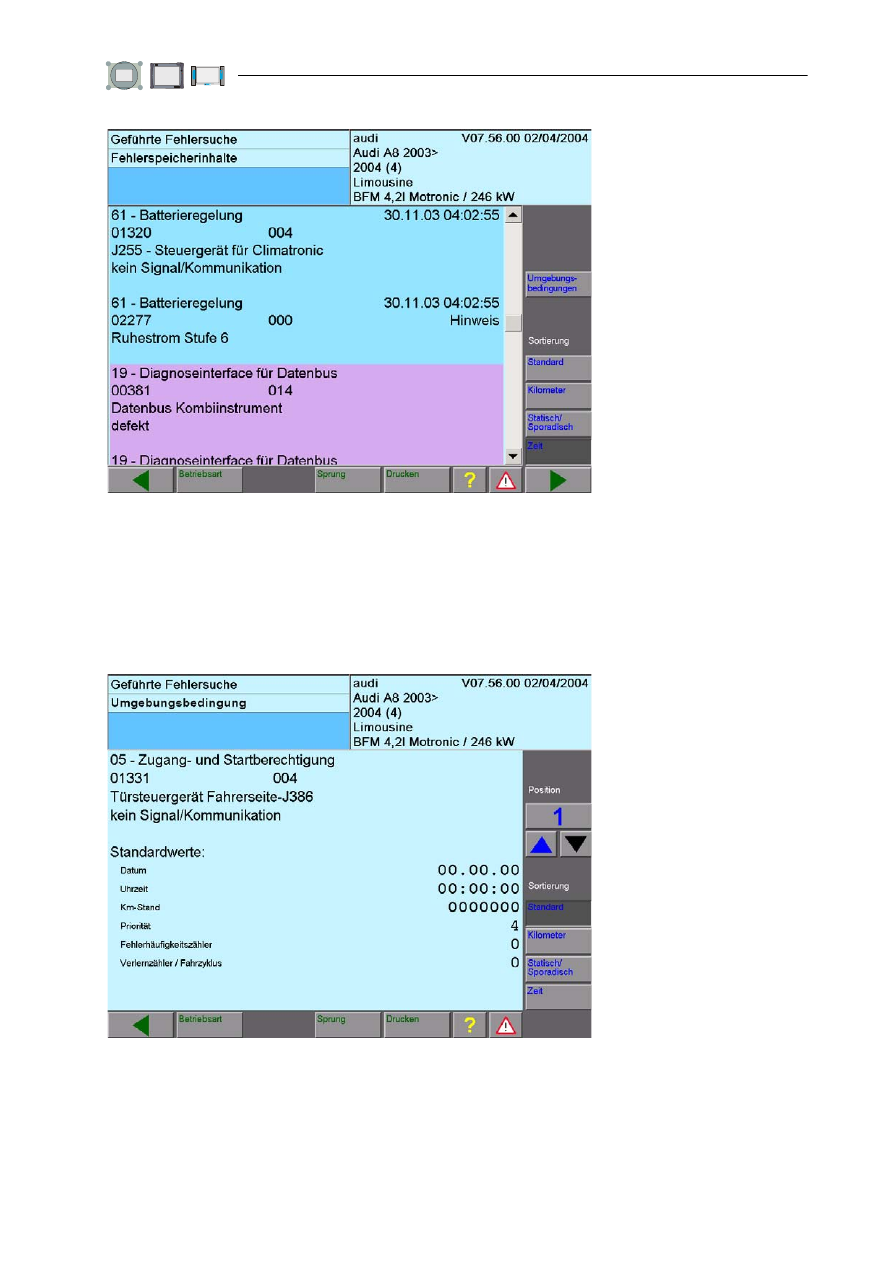

Рис. 6-10  Окно «Содержание памяти неисправностей», сортировка «Время»

Если Вы нажимаете кнопку «Параметрические условия», то записи памяти
неисправностей отображаются по отдельности с относящимися к ним параме-
трическими условиями. В зависимости от системы автомобиля стандартные
значения и расширенные параметрические условия могут иметь форму результата
измерений.

Рис. 6-11  Окно «Параметрические условия», сортировка «Стандартная»

(без результатов измерений)

Ведомый поиск неисправностей

6-22

A5E00330068/011

Если отобразилась неисправность (рис. 6-9, рис. 6-10), то после нажатия кнопки
«Дальше» вы попадаете в окно «План проверки» (см. рис. 6-25), в ином случае —
в окно «Сообщение об ошибке» (см. раздел 6.8).

6.8

Сообщение об ошибке

Окно «Выберите неисправность» отображается автоматически, если в окне
«Содержание памяти неисправностей» (см. рис. 6-9) от систем автомобиля
не было получено данных о неисправностях и Вы нажали в этом окне кнопку
«Дальше». Еще одна возможность задания признаков неисправности —
ввод сообщений о признаках неисправности.

Окно «Сообщение об ошибке» содержит заданные списки понятий, из которых Вы
можете выбрать признаки неисправностей, сообщенные клиентом или обнаруженные
самостоятельно. Вы можете ввести несколько признаков из каждой группы —
«Решение технических проблем» и «Группа ремонта». Группы различаются
следующим образом:

•

Решение технических проблем: здесь признаки неисправности сортируются
по решениям известных на данных момент проблемных признаков (функция,
номер неисправности, ...).

•

Группы ремонта: здесь признаки неисправности сортируются по конструкции
автомобиля и по обнаруженным Вами признакам (привод, двигатель,
мощность, ...).

Для описания признаков неисправности вводите по возможности все известные
признаки неисправности. Вы можете ввести признаки неисправности даже при
имеющемся содержании памяти неисправностей. Тогда Вы попадаете через меню
«Перейти», пункт «Сообщение об ошибке», в окно введения признаков.

В каждом окне Вы можете выбрать из списков понятий по одному элементу. При
каждом выборе сразу происходят его активизация и переход в следующее окно.
Кнопкой «Назад» Вы всегда можете вернуться в предыдущее окно и изменить
сделанный в нем выбор. Выбранные этапы отображаются один за другим в правом
информационном поле окон.

Когда появилось окно «Показать общий выбор», Вы можете подтвердить новый
выбор и удалить уже имеющийся. На выбор предлагаются только признаки
неисправностей, подходящие к данному автомобилю.

Вам не обязательно задавать все уровни отдельного признака неисправности.
Когда появилась кнопка «Дальше», Вы можете перейти в окно «Показать общий
выбор» (см. рис. 6-14). В этом случае в план проверки включаются все признаки,
находящиеся ниже последнего достигнутого уровня.
