Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 66

Ведомый поиск неисправностей

6-11

A5E00330068/011

Блок управления не зарегистрирован

Если при оценке перечня элементов отдельные блоки управления опознаются как
«не кодиров.» (незарегистрированные), Вы должны кодировать эти блоки
управления. Затем ведомый поиск неисправностей автоматически вызывает
функцию самодиагностики «Считывание/запись длинного кода».

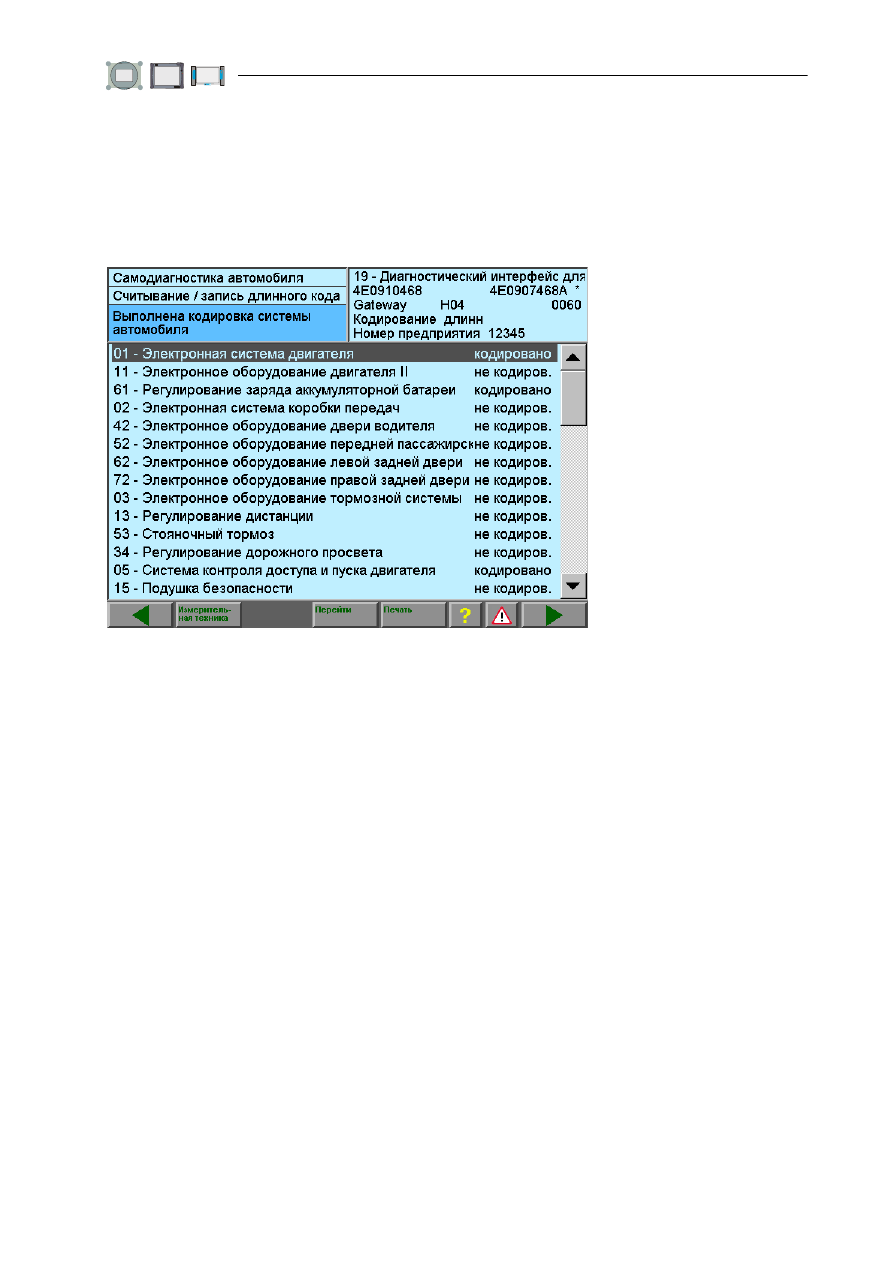

Рис. 6-3

Окно «Считывание/запись длинного кода»

Для кодирования блока управления действуйте следующим образом:

1. Выберите все записи, помеченные как «не кодиров.». Вы перейдете в состояние

«кодировано» (зарегистрировано).

2. Нажмите на кнопку «Дальше» для начала кодировки.
При необходимости повторите 1-2 этап для всех блоков управления, помеченных
как «не кодиров.».

Если кодировка по-прежнему неверна, появится сообщение об ошибке. Вы можете
повторить кодировку или с помощью кнопки «Продолжить» начать ручную
идентификацию автомобиля.

Ведомый поиск неисправностей

6-12

A5E00330068/011

6.4.2

Ручная идентификация автомобиля

Если тестер не смог установить соединения с блоком управления диагностическим
интерфейсом шин данных, то он предлагает идентифицировать автомобиль вручную.
При этом Вы последовательно выбираете основные признаки автомобиля
из отображаемых списков. Для контроля сделанного выбора в правом инфор-
мационном окне последующих окон отображаются выбранные ранее основные
признаки.

С помощью кнопки «Назад» Вы всегда можете перейти в предыдущее окно, чтобы
сделать в нем другой выбор.

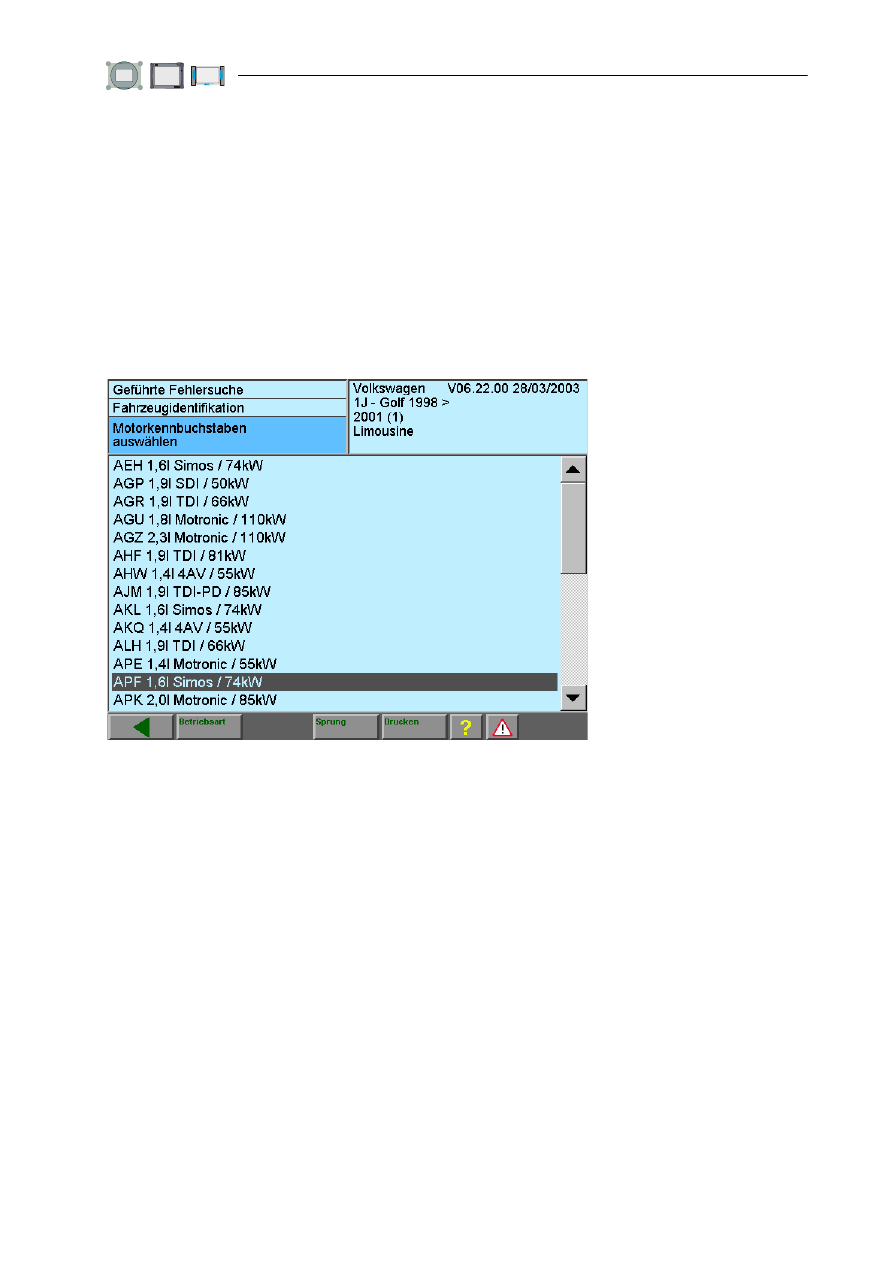

Рис. 6-4

Окно «Выбрать буквенное обозначение двигателя» (4-й основной признак)

Подтвердите идентификацию автомобиля

Следующее окно завершает идентификацию автомобиля. В правом информационном
окне отображаются выбранные основные признаки. Убедитесь в том, что подле-
жащий диагностике автомобиль соответствует введенным Вами данным. С помощью
кнопки «Назад» Вы всегда можете перейти в предыдущее окно, чтобы сделать
в нем необходимые изменения.

Ведомый поиск неисправностей

6-13

A5E00330068/011

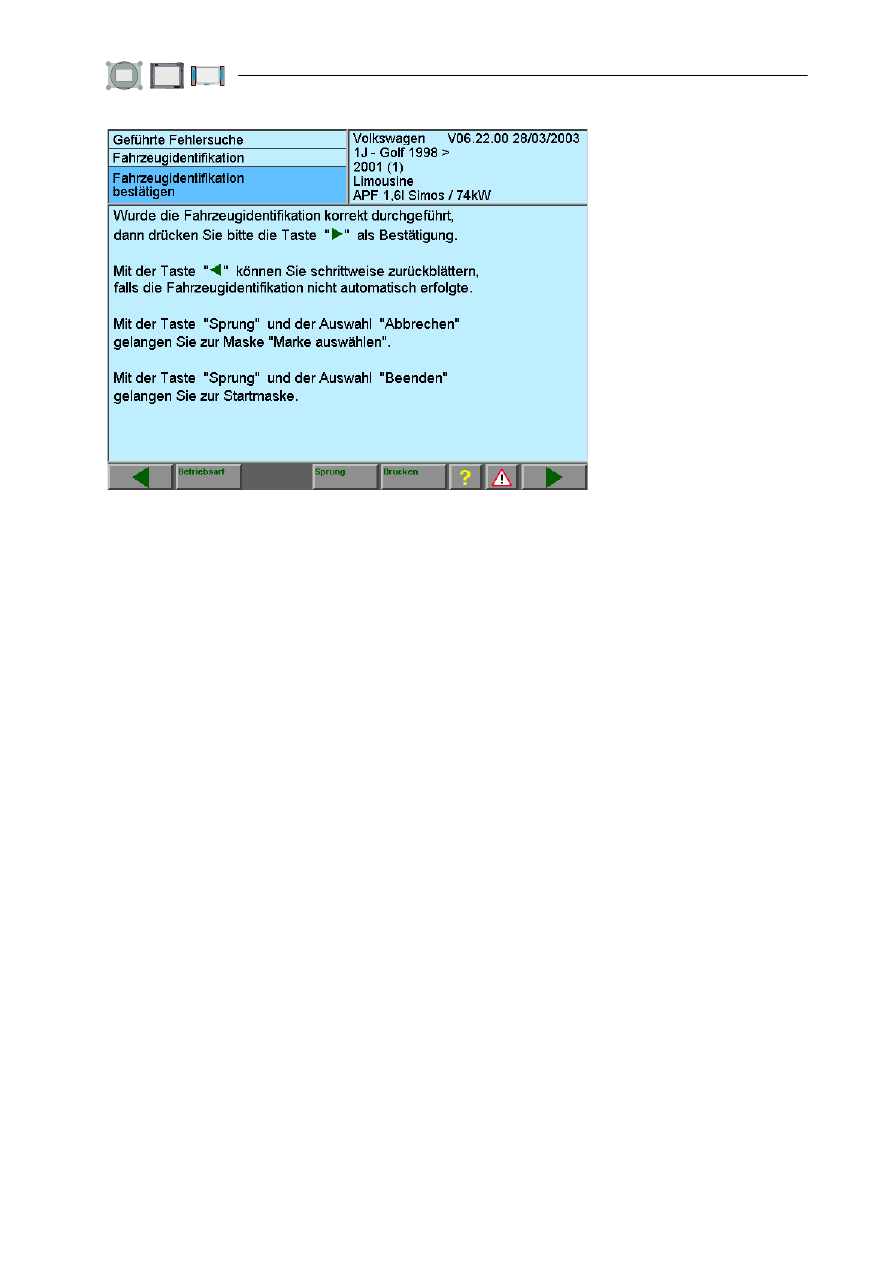

Рис. 6-5

Окно «Подтвердите идентификацию автомобиля»

Если Вы нажмете кнопку «Дальше», данные диагностики, относящиеся
к заявленному автомобилю, загружаются с твердого диска и предоставляются для
дальнейших этапов ведомого поиска неисправностей.

Если тестер по основным признакам определил, что в автомобиле должен иметься
блок управления диагностическим интерфейсом шин данных, но к этому блоку
управления нельзя было обратиться раньше, то тестер еще раз попытается
установить соединение и продолжить идентификацию автомобиля. При
необходимости Вас попросят сначала подсоединить диагностический кабель
и включить зажигание (см. раздел 6.5).

Если и вторая попытка не удастся, Вы получите сообщение об ошибке. Нажатием
«Повторить» Вы можете задать еще одну попытку установления связи. Если вместо
этого Вы нажмете «Продолжить», то Вы перейдете к проверке систем автомобиля
(см. раздел 6.6). Однако тестер может при этом сам вносить программы поиска
неисправностей в «Собственный план проверки», чтобы найти причину нарушения
связи (см. раздел 6.10).

6.4.3

Смешанная идентификация автомобиля

Если тестеру не удалось автоматически идентифицировать все основные
признаки, то он предлагает для остальных признаков ручной выбор (см.
раздел 6.4.2).

Ведомый поиск неисправностей

6-14

A5E00330068/011

6.5

Соединение тестера и автомобиля диагностическим
кабелем

Если Вы еще не подсоединили диагностический кабель к автомобилю, то после
подтверждения идентификации автомобиля (см. рис. 6-5) Вы получите приглашение
установить соединение. При этом отображается документ, где показано
расположение разъема диагностического кабеля.

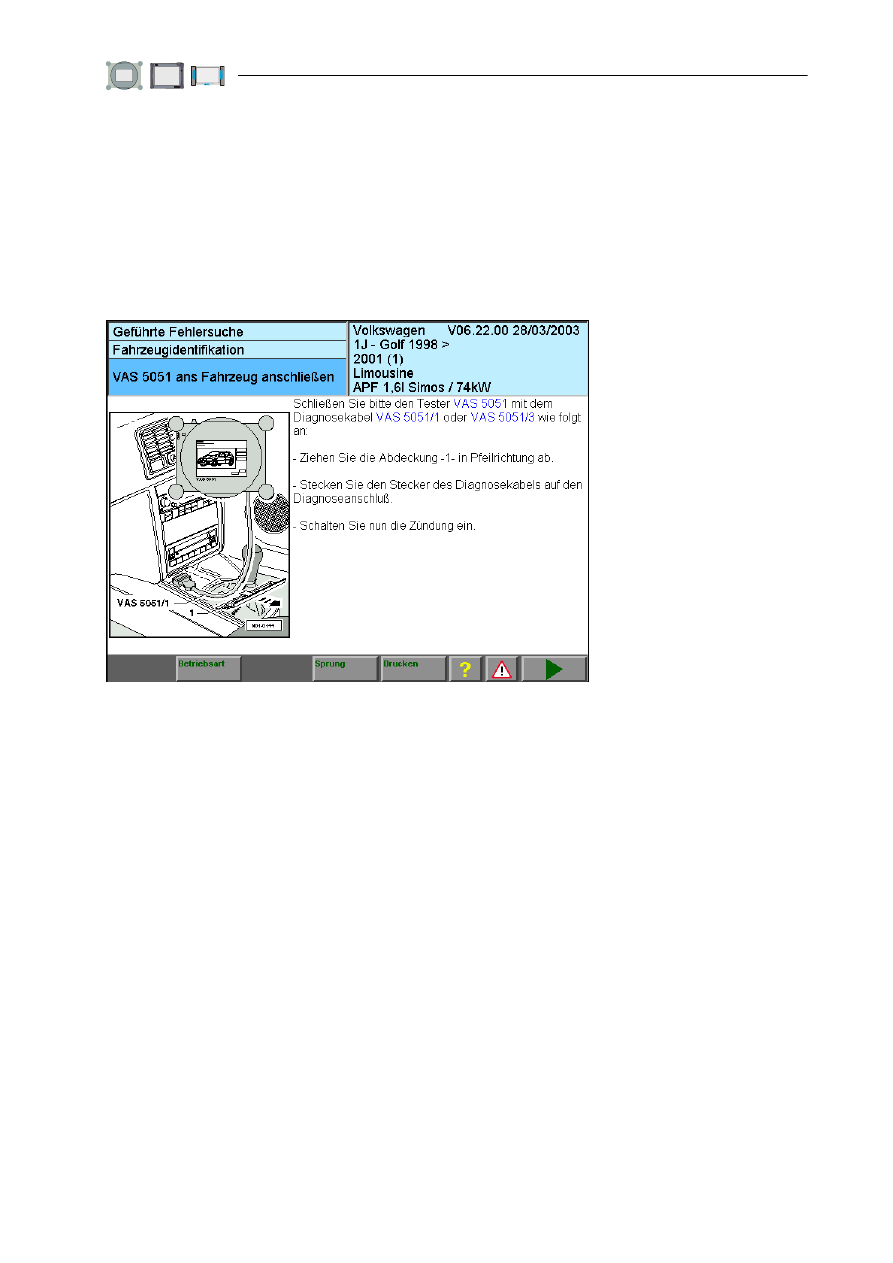

Рис. 6-6

Окно «Подключите

 к автомобилю»
