Конструкция и принцип действия

2-14

2.2.5

Верхняя сторона

На верхней стороне тестера находятся разъемы для диагностического кабеля
и измерительных кабелей, а также ручка.



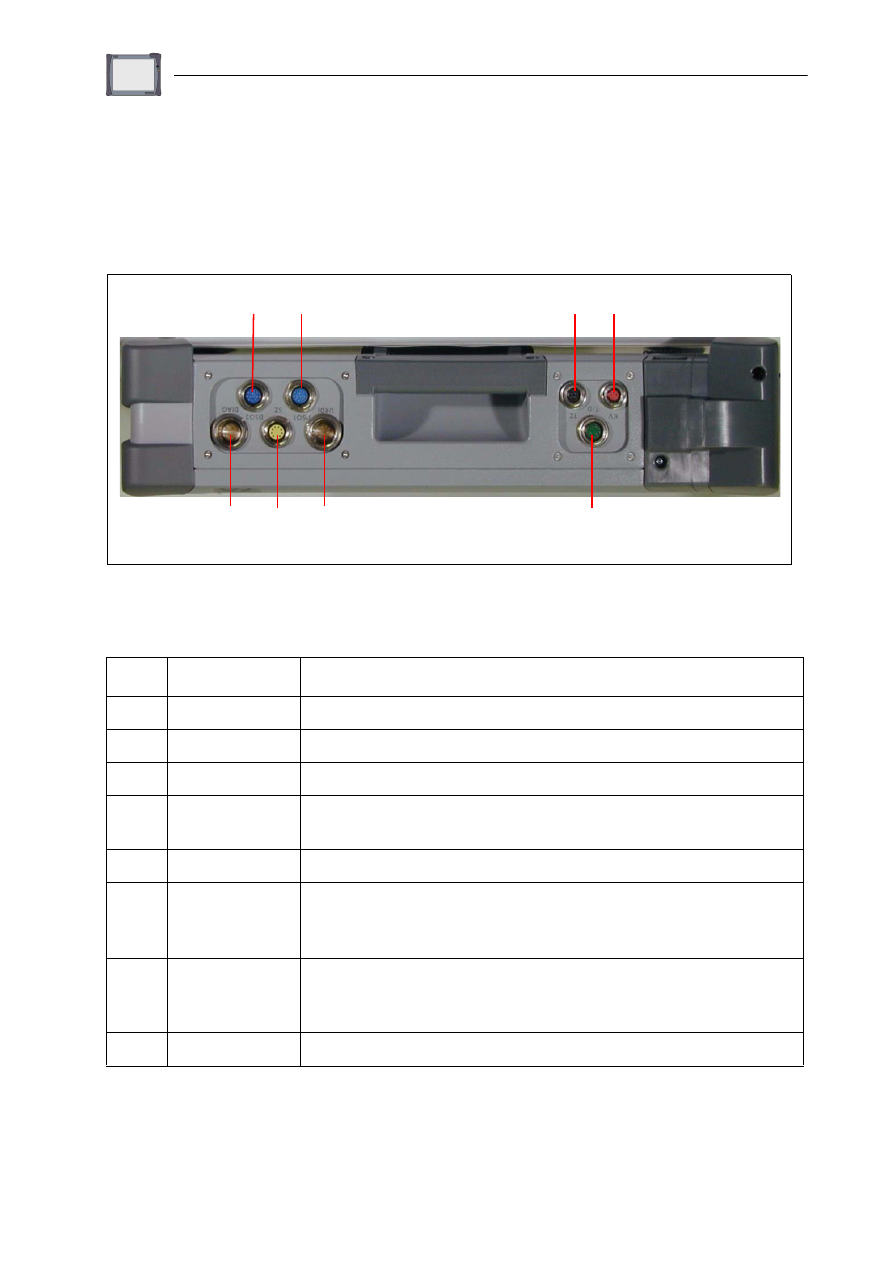

Рис. 2-6

Верхняя сторона тестера

Таблица 2-3 Гнезда на верхней стороне тестера

№

Надпись

Гнездо для

1.

DSO2

Измерительный DSO-кабель 2

2.

DSO1

Измерительный DSO-кабель 1

3.

TZ

Пусковые клещи

4.

KV (высокое
напряжение)

Клещи для измерения напряжения (кВ)

5.

T/D

Датчик температуры или давления

6.

U/R/D/I

Кабель U/R/D/I для измерения напряжения, тока
и сопротивления, проверка диодов и проверка
целостности цепи

7.

SZ

Также могут использоваться электроизмерительные
клещи на 100 A или 1800 A, электроизмерительные
клещи на 50 A и 500 A из VAS 5051.

8.

DIAG

Диагностический кабель

1

2

3

5

8

7

6

4

Передняя сторона

Задняя сторона

Конструкция и принцип действия

2-15

2.2.6

Задняя сторона

На задней стороне тестера находятся:

1. Порт VGA
2. IrDA-порт для соединения принтера с ИК-портом, например, в модернизированной

инструментальной тележке VAS 5051 (показано на рис. 2-5  ).

3. Выброс контактного штифта
4. Два PCMCIA-порта (под привинчиваемым предохранительным уголком)
5. Окошко для наблюдения за контрольными светодиодами на PCMCIA-картах
6. Ручка
7. Bluetooth интерфейс (под привинчиваемым предохранительным уголком)
8. Фирменная табличка с системным номером и предупреждениями на английском

языке. Последние пять знаков системного номера — это заводской номер (F-Nr.),
который также идентичен номеру прибора, как указано в разделе «Администри-
рование».

9. Выдвигаемая стойка для настольной работы
10. Крышка отсека для аккумулятора



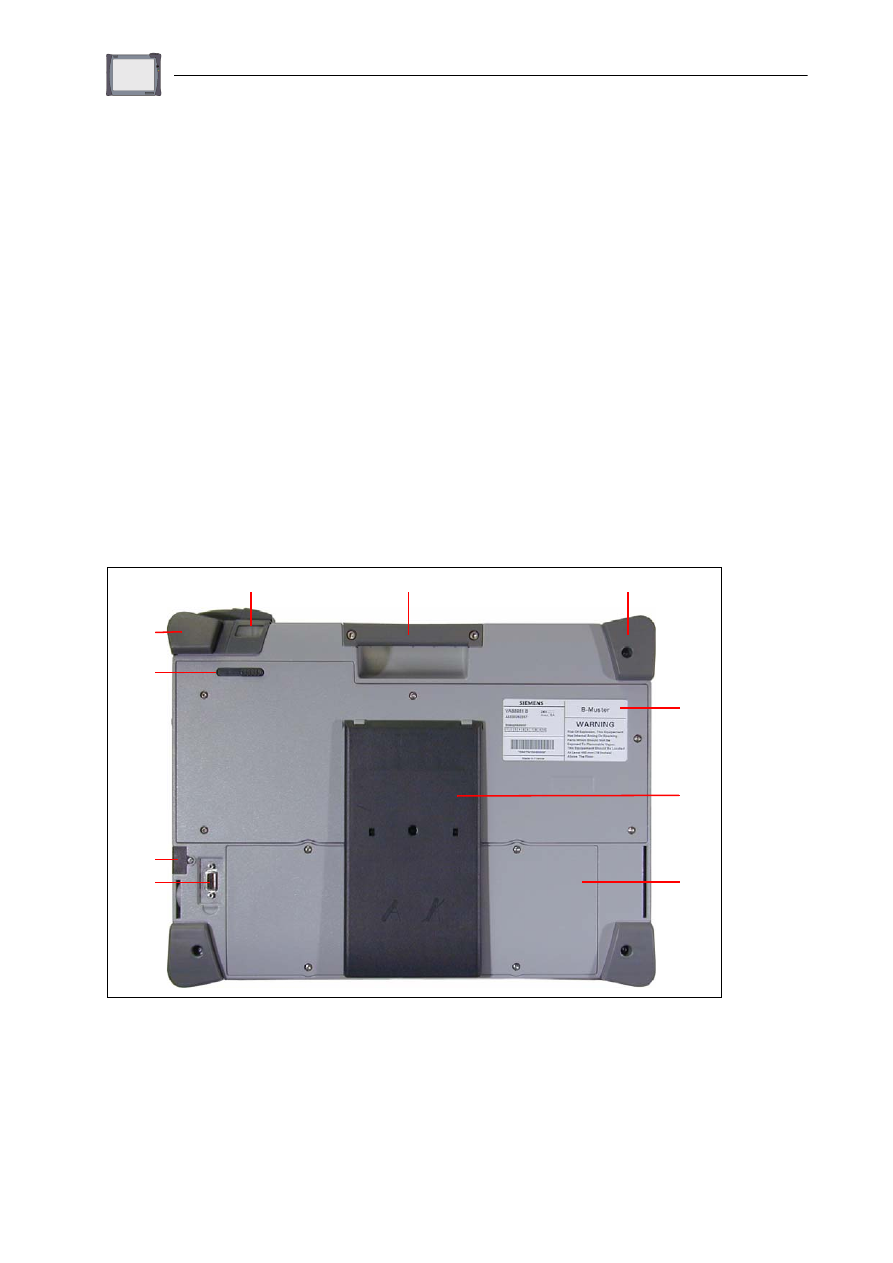

Рис. 2-7

Задняя сторона тестера

3

2
1

8

9

10

4

6

5

7

Конструкция и принцип действия

2-16

2.2.7

Bluetooth интерфейс

Устройство подготовлено к использованию с интерфейсом Bluetooth. Антенна
Bluetooth находится под левым верхним предохранительным уголком (рис 2-7, 7).
Функция будет активизирована позже.

2.3

Настольный блок питания от сети

Настольный блок питания от сети размещен в инструментальной тележке и подсо-
единен со стороны сети к розеточной колодке через сетевой кабель со штекером
устройства без заземления.

Он подсоединен через расположенный под углом двухполюсный штекер к входу
переменного тока на правой стороне тестера (рис. 2-5,  7).

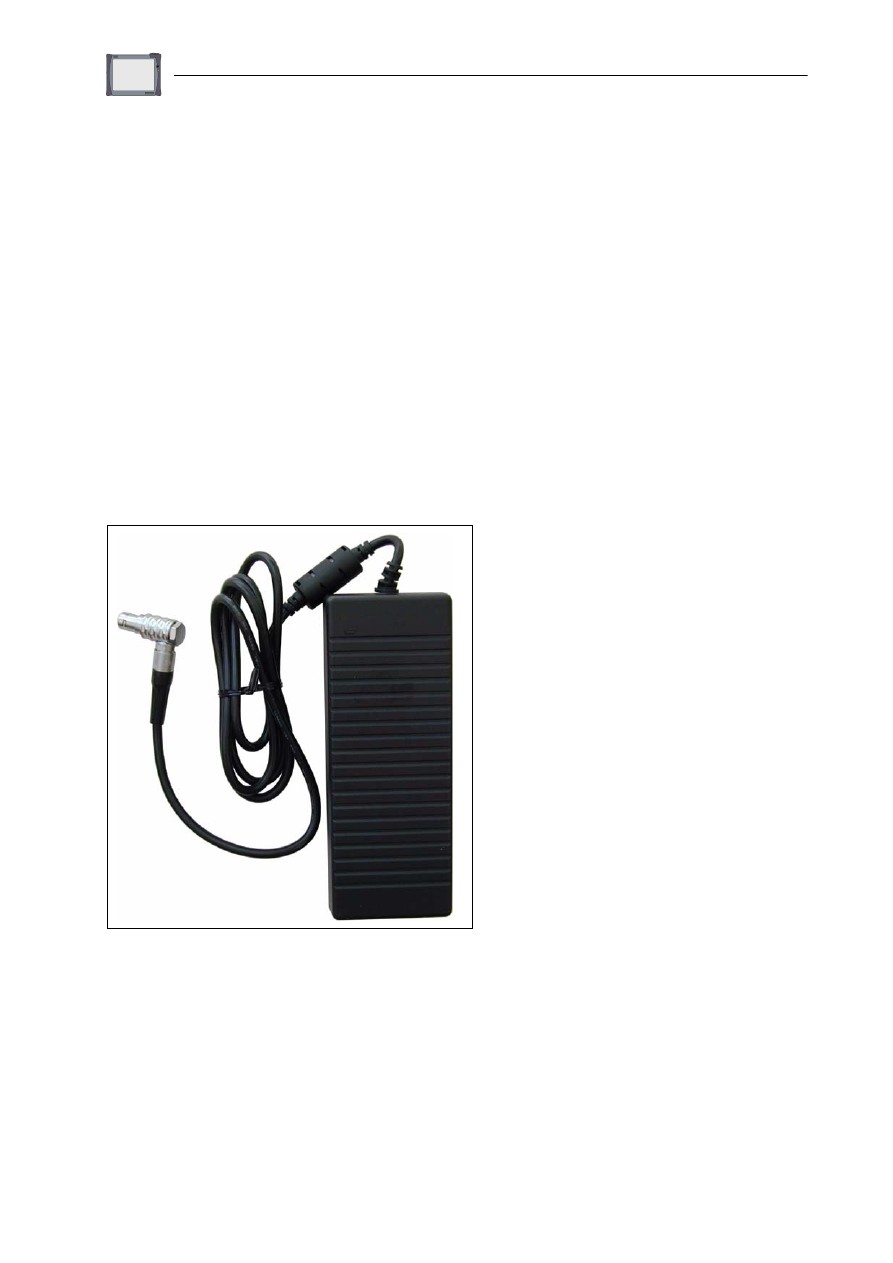

Рис. 2-8

Настольный блок питания от сети без кабеля питания

Конструкция и принцип действия

2-17

2.4

Инструментальная тележка

Инструментальная тележка — это передвижная конструкция, имеющая зажимные
приспособления для тестера, диагностических и измерительных кабелей и принтера.
В инструментальной тележке имеется гнездо подключения к сети и распределитель
сетевого напряжения через розеточную колодку.

При помощи инструментальной тележки VAS 5051B можно передвигать по мастер-
ской. Кроме того, инструментальная тележка дает возможность раскладывать при-
надлежности.

Кабель питания длиной 6 м поставляется в исполнении для конкретной страны
(см. Список деталей VAS 5051B).

Осторожно!

При работе с инструментальной тележкой следите за надлежащей вентиляцией

настольного блока питания от сети тестера и принтера. Помните о том, что даже

при отключенном тестере остается в работе схема зарядки аккумулятора и оста-

ется оперативно подключенным принтер, хотя он и переходит

в энергосберегающий режим.

•

Во время работы полностью открывайте крышку принтера или сдвижную дверь
(в зависимости от имеющейся инструментальной тележки).

•

Не следует располагать сверху предметы (кабели, ветошь и т. п.) во избежание
препятствия отводу тепла от настольного блока питания от сети.

•

Для отключения прибора выньте из розетки вилку сетевого кабеля
инструментальной тележки.
