Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 6

Конструкция и принцип действия

2-6

2.2

Тестер VAS 5051B

В тестере имеются различные ➚ режимы, например, «Самодиагностика автомобиля»,
«Измерительная техника», «Ведомый поиск неисправностей» и «Ведомые функции».
Благодаря этому тестер можно использовать как дефектоскоп, а также как изме-
рительный прибор и интеллектуальную систему идентификации неисправностей.

Операционная система и прикладные программы хранятся в памяти тестера.

Тестер реагирует на ввод данных, которые вводятся посредством нажатия пальцем
или прикосновения встроенным в прибор контактным штифтом непосредственно
к ➚ сенсорному экрану. Альтернативный вариант управления тестера —
управление с помощью прилагаемой USB-мыши.

Принтер инструментальной тележки эксплуатируется через USB-порт. Для модер-
низации инструментальной тележки VAS 5051 предусмотрено использование
имеющегося IrDa-порта. Дополнительно могут быть установлены ориентированные
на пользователя принтеры, работающие через порт USB или локальную сеть LAN.
Настройка принтера осуществляется в разделе «Администрирование».

Bluetooth интерфейс для связи с внешними приборами, например, для соединения
диагностической радиоголовки VAS 5054, пока находится в процессе подготовки.

Конструкция и принцип действия

2-7

2.2.1

Питание

Тестер может работать при переменном напряжении 100 - 240 В через встроенный
в инструментальную тележку настольный блок питания от сети или от бортовой
электросети автомобиля через диагностический кабель. Встроенный аккумулятор,
в зависимости от режима работы, обеспечивает устойчивое питание на время
до 60 мин, так что тестер не нужно отключать при изменении положения.

Указание

При питании тестера от бортовой сети по диагностическому кабелю (без подключения

к настольному блоку питания от сети) потребление мощности из аккумулятора

автомобиля ограничено макс. 60 Вт. Остальная часть необходимой энергии посту-

пает от аккумулятора тестера. Поэтому не следует эксплуатировать тестер с неза-

ряженным аккумулятором.

Осторожно!          Подключение принтера

Диапазон напряжений принтера отличается от диапазона тестера и ограничен

определенным номинальным напряжением. При подключении принтера убедитесь

в том, что напряжение правильное.

Конструкция и принцип действия

2-8

2.2.2

Передняя панель

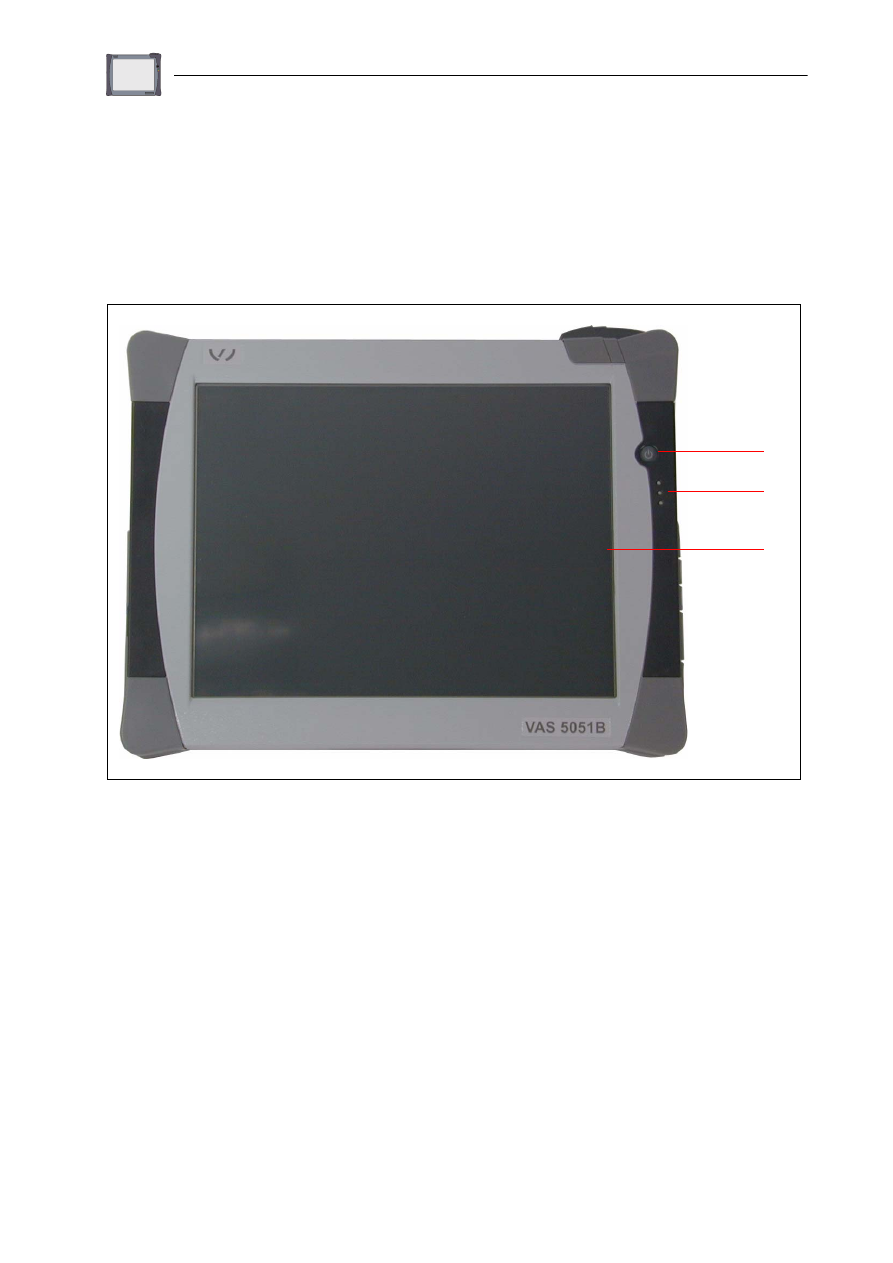

На передней панели имеются следующие компоненты:

1. Кнопка ВКЛ/ВЫКЛ
2. ➚ Планка светодиодов
3. Сенсорный экран

Рис. 2-2

Передняя панель тестера

2.2.2.1

Кнопка ВКЛ/ВЫКЛ

•

Для включения тестера нажмите кнопку ВКЛ/ВЫКЛ и удерживайте ее в нажатом
положении примерно 1 сек., пока не начнет мигать светодиодный индикатор (см.
раздел 2.2.2.2).

•

Для выключения тестера нажмите кнопку ВКЛ/ВЫКЛ и удерживайте ее в нажатом
положении примерно от 1 сек. до 5 сек. Через 5 сек. тестер отключится. Делать
так следует лишь в тех случаях, когда тестер не удается нормально выключить
вышеуказанным способом.

1

2

3

Конструкция и принцип действия

2-9

2.2.2.2

Планка светодиодов

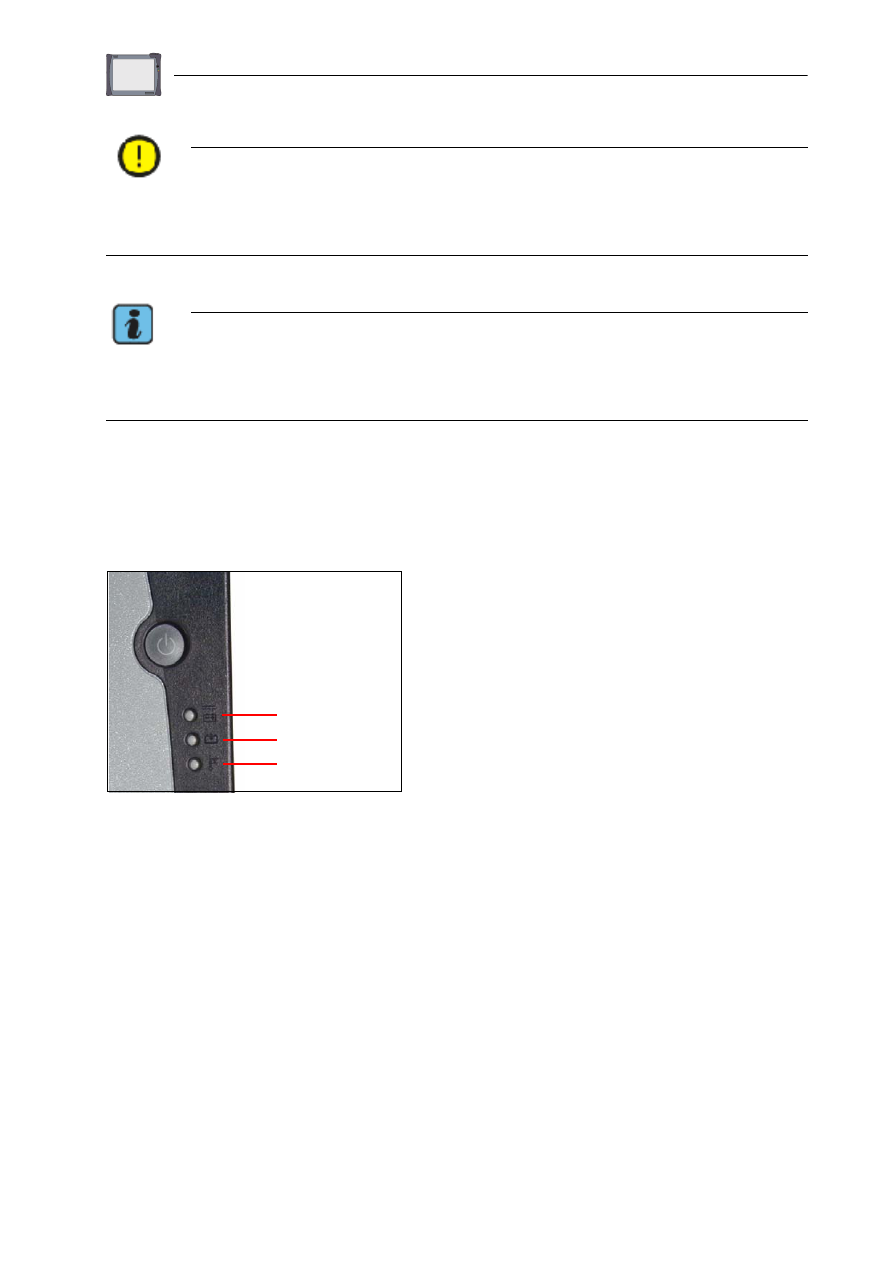

Три светодиода под кнопкой ВКЛ/ВЫКЛ указывают на рабочий режим тестера.



Рис. 2-3

Планка светодиодов

После включения, прежде всего, проводится проверка светодиодов, при которой
по очереди загораются светодиоды: диод 1 — оранжевым светом, а затем — зеле-
ным, диод 2 — желтым, диод 3 — красным светом. После этого отображается теку-
щий режим работы.

Осторожно!

Если обесточить тестер путем нажатия кнопки ВКЛ/ВЫКЛ (удерживая ее в нажатом

положении более 5 сек.), могут исчезнуть данные или выйти из строя операционная

система!

Указание

Тестер автоматически включается, когда установлено соединение с бортовой

электросетью посредством диагностического кабеля и имеется необходимый

для тестера заряд аккумулятора.

Светодиод 1

Светодиод 3

Светодиод 2
