Volkswagen 01M Transmission. Manual - part 102

 11  BOTTOM OIL PAN  (MODEL DEPENDANT).
 12  OIL PAN "STAND-PIPE"  (MODEL DEPENDANT).
 13  OIL LEVEL CHECK PLUG SEALING WASHER.
 14  OIL LEVEL CHECK PLUG.

Figure 46

Figure 44

Figure 45

Copyright © 2010 ATSG

Copyright © 2010 ATSG

CAUTION:

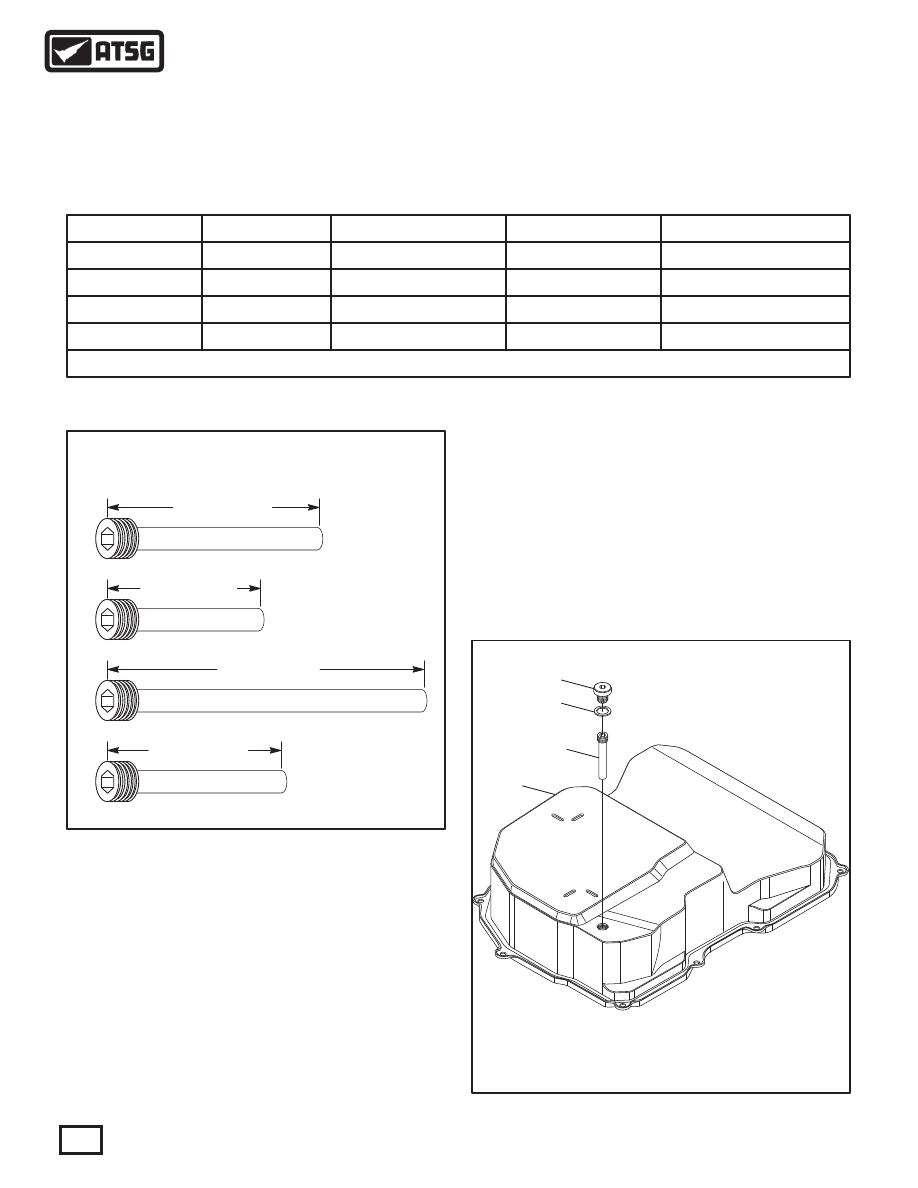

  There are 3 different lengths of the "stand-pipe" for VW, depending on vehicle and/or model.  If the wrong
oil pan or "stand-pipe are installed, the result will be a transaxle that is slipping, or a transaxle that is over-
filled.  Either way, it is a concern.  At the time of this printing we have seen only 1 "stand-pipe" for the BMW
Mini-Cooper with the 09G.     The various lengths, colors and part numbers that were available at time of
printing, are listed in Figure 44, and "will not" interchange.

Note:    If  the  "stand-pipe"  is  removed,  it  must  be
installed  by  hand  tightening  only  with  the  allen
socket and ensure it is completely seated.  If not, the
fluid level will not be correct and the bottom of the
check plug may seat against the stand-pipe instead
of seating on check plug sealing washer.

11

12

13

14

38

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

Component

Color

Overall Length

Part Number

Application

VW  09G

VW  09G

VW  09K

Mini-Cooper

09G-321-361

09G-321-361-D

49.6 mm  (1.953")

35.7 mm  (1.408")

41.0 mm  (1.615")

Dark Brown

Red

Blue

White

Stand-Pipe

Stand-Pipe

Stand-Pipe

Stand-Pipe

49.6 MM (1.953")

41.0 MM (1.615")

35.7 MM (1.408")

??.? MM (?.???")

Blue

Red

Dk Brown

White

Many Thanks to Meenan Transmission for

assisting in ID of the various stand-pipes.

DRAWN ACTUAL SIZE

WWW.ALL-TRANS.BY

"09K" VW

Pan Gasket

7 Bolts

"09M" VW

Pan Gasket

9 Bolts

"09G" VW & Mini Cooper

Pan Gasket

8 Bolts

"09G" VW & Mini Cooper

Pan Gasket

8 Bolts

39

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

  G

VW

 A

JP

734

4

2

  5

-0

2

 3

9

 3

1

6

0

G

1

/Zo

>Fe

<

W

V

  G

  A



-0

J

 5

44

2

P

73

G

 3

09

2

6

3

1

1

o

/Z

<

>Fe

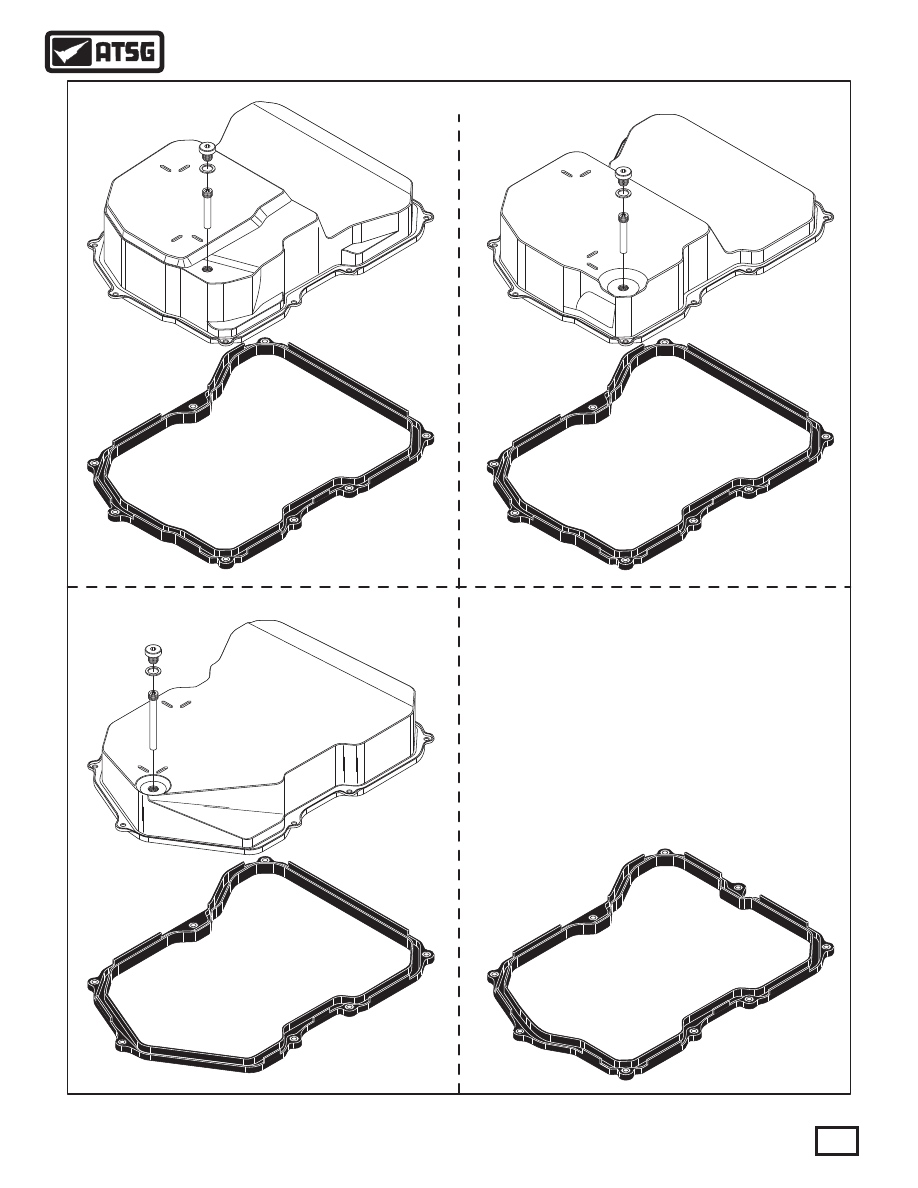

OIL PAN AND GASKET IDENTIFICATION

BMW

Mini-Cooper

VW "09G"

VW "09K"

VW "09M"

Figure 47

WWW.ALL-TRANS.BY

09G  Filter-01

09G Filter-02

Pan Side

Pan Side

VB Side

VB Side

Beetle, Golf, Jetta, Passat,

Model Dependent

Audi, Beetle, Golf, Jetta, Passat,

Model Dependent

40

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

OIL FILTER IDENTIFICATION

    The  various  oil  pans  and  oil  pan  gaskets  are
identified for you in Figure 47, on Page 39 and they
will not

 interchange.   Notice that the 8 bolt gasket is

used on the 09G and the Mini-Cooper.   Gaskets are
the  same  but  the  pans,  filters  and  stand-pipe  are
different.

OIL PAN AND GASKET IDENTIFICATION

Figure 48

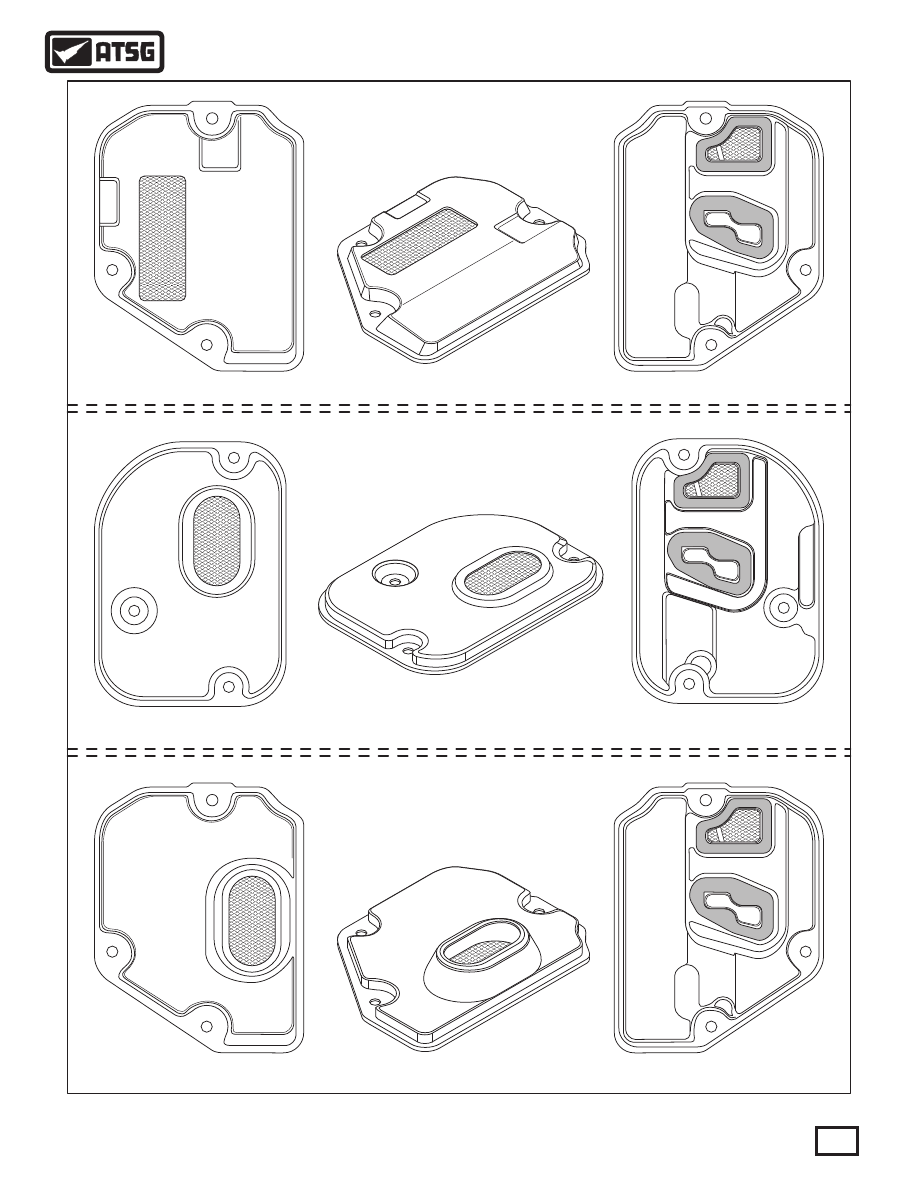

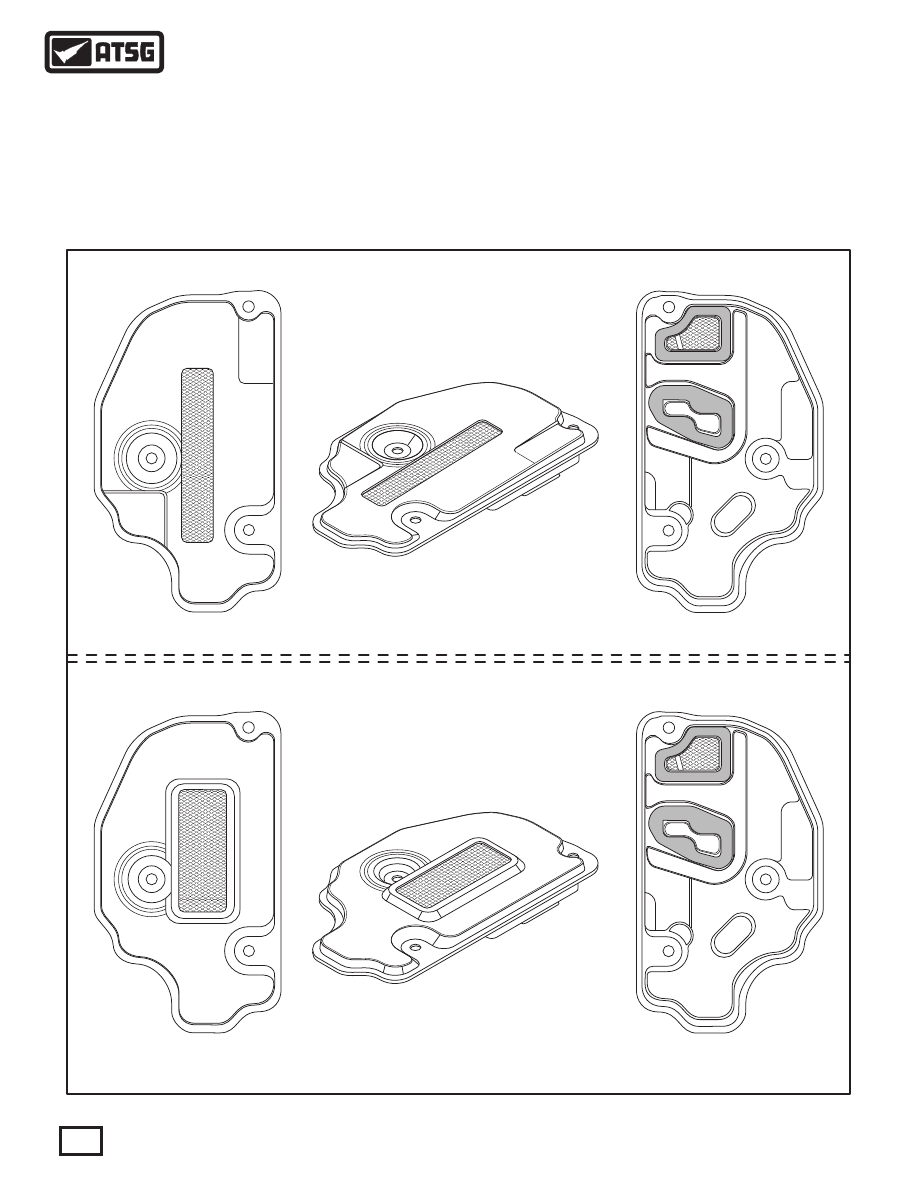

  The various oil filters are identified for you in Figure
48 and 49 and again, the filters will not interchange
from model to model.  You must have the proper filter
that matches pan depth.

WWW.ALL-TRANS.BY

09K Filter-03

09M Filter-04

09G Filter-05

Transporter ......... 05-ON

Passat ......... 06-ON

Mini-Cooper ......... 06-ON

Pan Side

Pan Side

Pan Side

VB Side

VB Side

VB Side

41

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

Figure 49

WWW.ALL-TRANS.BY
