14

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

Figure 15

Copyright © 2010 ATSG

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

8-WAY AND 14-WAY PASS-THRU CASE CONNECTORS AND HARNESS ASSEMBLIES

ELECTRONIC COMPONENTS (CONT'D)

Pass-Thru Case Connectors
   There are 2 pass-thru case connectors and internal
wire harness assemblies used on these units.   One is
an  8-way  connector  that  serves  all  of  the  internal
sensors and one 14-way connector that serves all of
the solenoids, as shown in Figure 15.

  As stated previously, the transaxle temp sensor is an
integral part of the 8-way connector and wire harness
assembly, as shown in Figure 15.

Continued on Page 15

   1  14-WAY SOLENOID CASE CONNECTOR AND HARNESS ASSEMBLY.
   2  N90 PWM SOLENOID CONNECTOR (BLUE OR GREEN).
   3  N283 PWM SOLENOID CONNECTOR (BLUE OR GREEN).
   4  N282 PWM SOLENOID CONNECTOR (BLUE OR GREEN).
   5  N92 PWM SOLENOID CONNECTOR (BLACK).
   6  N93 PWM SOLENOID CONNECTOR (BLACK).
   7  N91 PWM SOLENOID CONNECTOR (BLACK).
   8  N89 ON/OFF SOLENOID CONNECTOR (BLACK).
   9  N88 ON/OFF SOLENOID CONNECTOR (BLACK).
 10  8-WAY SENSOR CASE CONNECTOR AND HARNESS ASSEMBLY.
 11  INPUT SPEED SENSOR CONNECTOR (WHITE).
 12  OUTPUT SPEED SENSOR CONNECTOR (BLUE).
 13  NUMBER 2 PRESSURE SWITCH CONNECTOR (SOME MODELS).
 14  TRANSAXLE FLUID TEMPERATURE SENSOR.
 15  NUMBER 1 PRESSURE SWITCH CONNECTOR (SOME MODELS).

Wire Harness' Vary Depending On Model And Year

WWW.ALL-TRANS.BY

15

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

S

F

G

AU

FA

U

A

FA

VW

AG

VW

 AG



GG

2

30

3

Z

  8

0



2

0

2

68

3C

T0

1

9G

0

35

0

 30

 0

H
0

57

3

 -

2

44



0

4

1 -

1

-



1

5

3

T

28

0

2

0

1

C

6

O

Z

H

00



3



5

03

G

09

0

1

4

0

Volkswagen 09M

Volkswagen 09G

09M 320 035H

09G 300 035H

F

S

G

AU

FA

U

A

FA

VW

AG

VW

 A



G

  8

GG

Z

2

30



0

3

C

2

2T

0

16

8

03 0 M

  2

0

H

9

3

 03

5

7

-

5

44

02

3



0



4

1 -

-

 1

1

5

3

T

2

0

8

2

0

16

C

O

Z

32

03

5H

0

09M

0

1

4

0

14-Way Solenoid

Connector

14-Way Solenoid

Connector

8-Way Sensor

Connector

8-Way Sensor

Connector

PASS-THRU CASE CONNECTOR LOCATIONS

ELECTRONIC COMPONENTS (CONT'D)

Pass-Thru Case Connectors (Cont'd)

Pass-Thru Case Connectors (Cont'd)

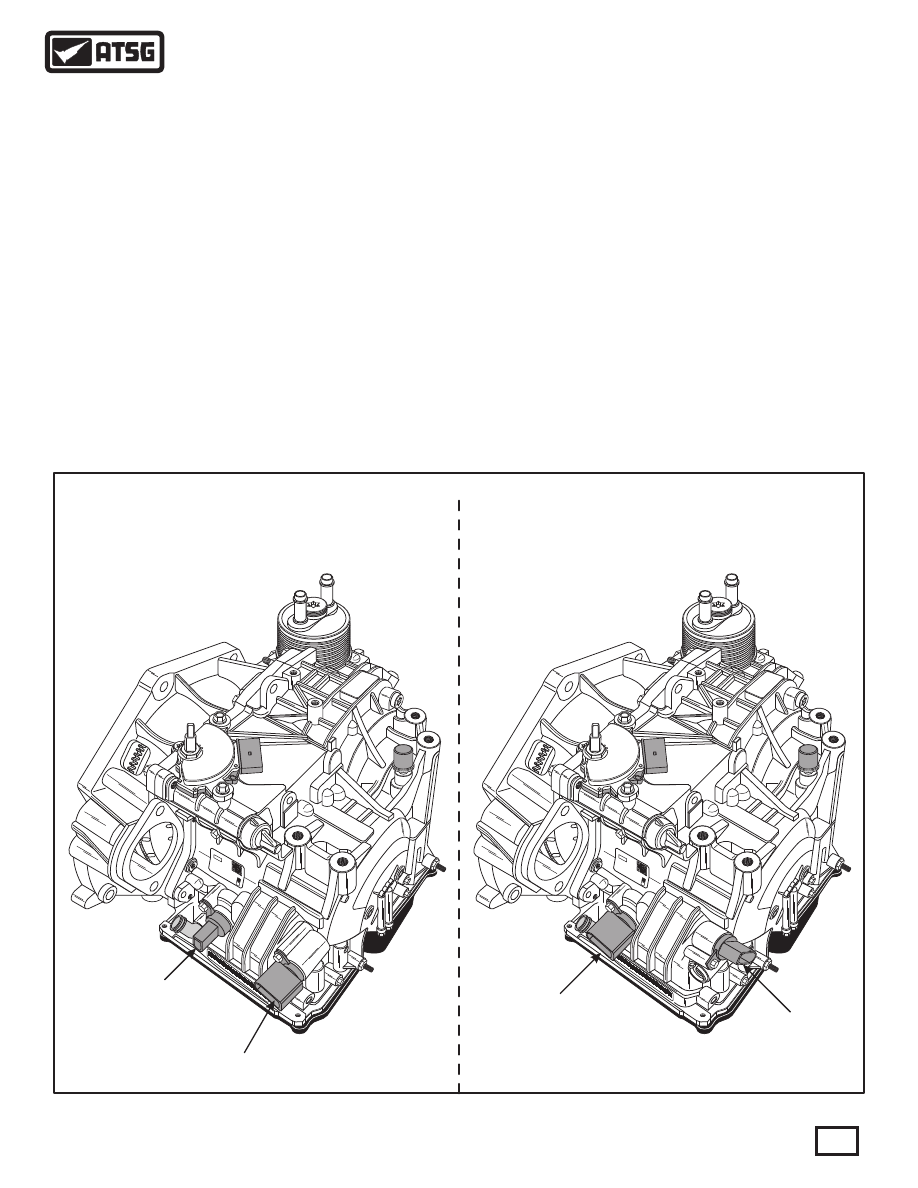

  The connectors however are not always in the same
locations.   The 09G, 09K, and Mini-Cooper will all
have the 8-way sensor connector located in the left
front location and the 14-way solenoid connector in
the left rear location, as shown in Figure 16.  Notice,
also in Figure 16, that the 09M transaxle has the 8-
way sensor exiting the rear of the case and the 14-way
solenoid  connector  located  where  the  8-way
connector is usually located.   The usual location for
the 14-way solenoid connector, is not used on the 09M
transaxle, as it is cast closed.
   The numbers that are shown in Figure 16, are the
actual part numbers of the transaxle observed. Keep in
mind that we have not seen all of them.

    The  connectors  also  have  a  variety  of  different
configurations  and  case  mounting  brackets.    The
mounting bracket is molded into the case connector as
it is manufactured.

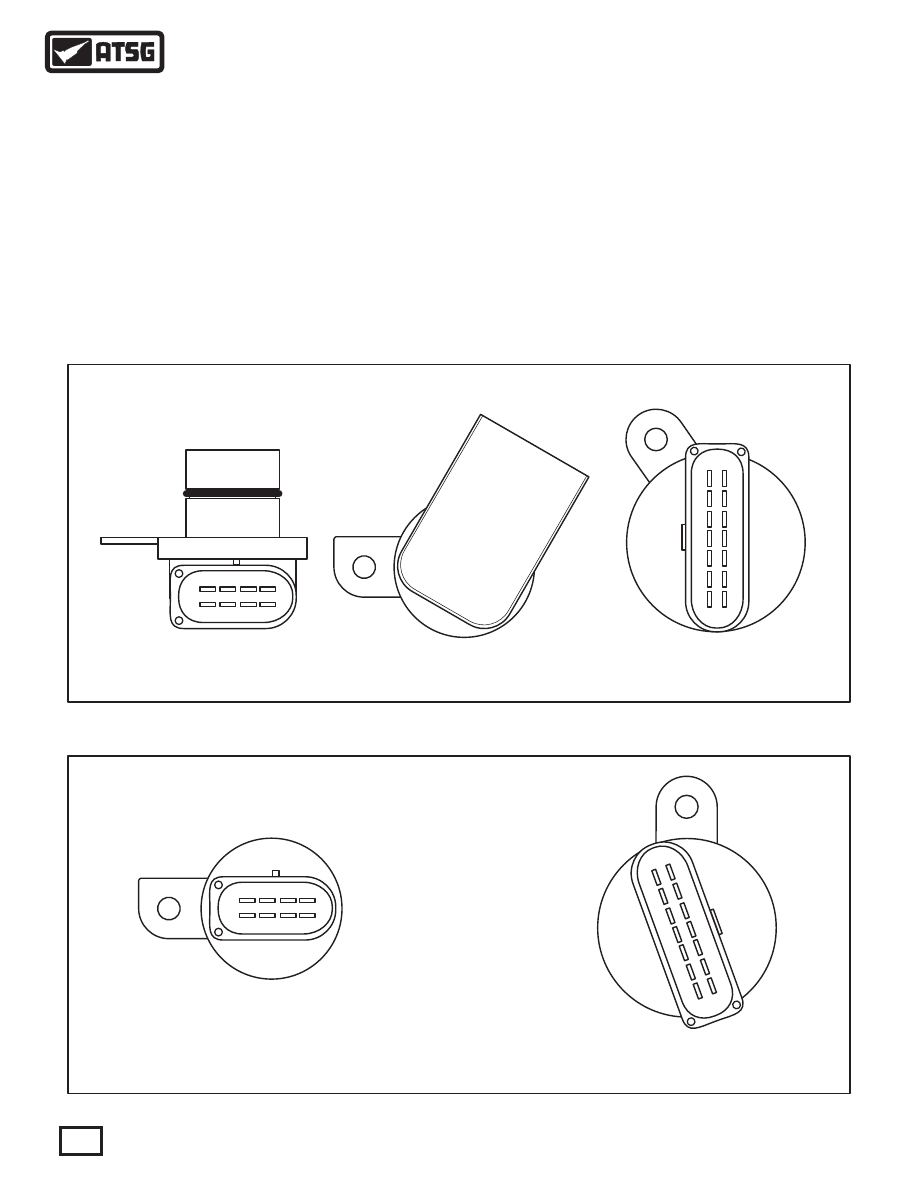

  The Mini-Cooper has an 8-way connector that turns
90 degrees in upward direction after it comes out of
the  case,  and  the  bracket  bolts  to  case  in  the  9-O-
Clock position, as shown in Figure 17.   The 14-way
connector is also rotated in a different configuration
than the VW models.
   The Volkswagen  09K  transaxle  observed,  has  the
connector configurations shown in Figure 18.

Figure 16

Continued on Page 16

WWW.ALL-TRANS.BY

16

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

1

7

5

3

2

4

6

8

1

13

1

1

9

7

5

3

2

4

6

8

10

12

14

09K 300 038

1

13

11

9

7

5

3

2

4

6

8

10

12

14

1

7

5

3

2

4

6

8

Copyright © 2010 ATSG

8-Way Connector

Top View

8-Way Connector

Face View

14-Way Connector

Face View

14-Way Connector

Face View

8-Way Connector

Face View

Figure 18

Figure 17

ELECTRONIC COMPONENTS (CONT'D)

Pass-Thru Case Connectors (Cont'd)

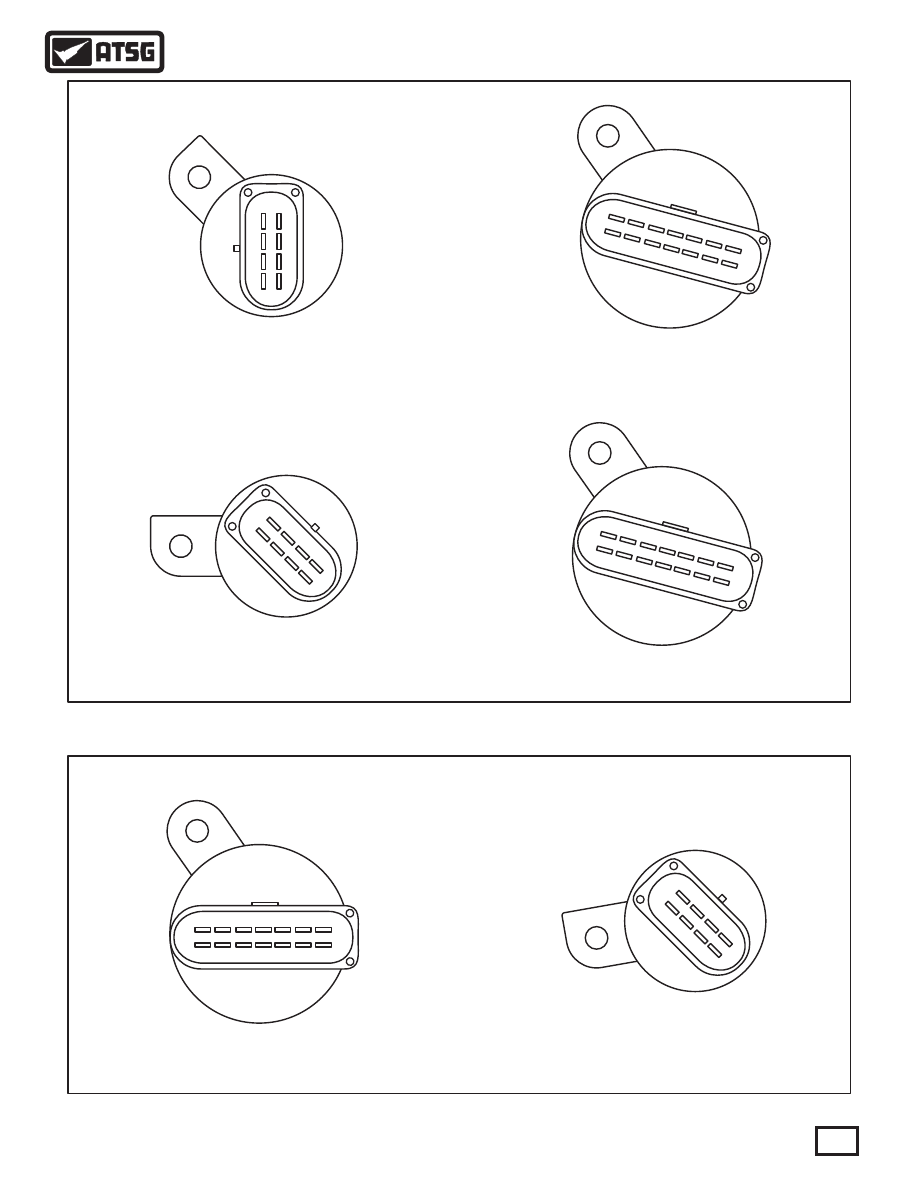

  The Volkswagen 09G transaxles observed are shown
in  Figure  19.    Notice  on  these  models  there  are  2
different  mountings  for  the  8-way  connector  to  the
case.  "Some" cases are equipped with both mounting
holes, so mark the location before you disassemble.
    The  09M  transaxle  observed  has  the  8-way
connector going straight out the rear, with the 14-way
mounted in the left front location, as shown in Figure
20.

Note:   Regardless of the direction that connector is
rotated  during  the  manufacturing  process  the
terminal  numbers  will  remain  the  same,  as  the
numbers are rotated along with the connector on all
models.   Terminal number 1 will always be at the
square  end  of  the  connector,  as  shown  in  the
illustrations.
    Refer  to  Figure  17,  18,  19,  and  20  for  case
connector terminal identification of your model.

Electronic Components

Continued on Page 18

VOLKSWAGEN  09K

BMW MINI-COOPER

WWW.ALL-TRANS.BY

17

Copyright © 2010 ATSG

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

1

3

1

11

9

7

5

3

2

4

6

8

0

1

1

2

4

1

1

3

1

11

9

7

5

3

2

4

6

8

0

1

1

2

4

1

1

7

5

3

2

4

6

8

1

7

5

3

2

4

6

8

09G 300 035P

09G 300 035H

1

13

11

9

7

5

3

2

4

6

8

10

12

14

1

7

5

3

2

4

6

8

09M 320 035H

14-Way Connector

Face View

14-Way Connector

Face View

14-Way Connector

Face View

8-Way Connector

Face View

8-Way Connector

Face View

8-Way Connector

Face View

Figure 20

Figure 19

VOLKSWAGEN  09G

VOLKSWAGEN  09G

VOLKSWAGEN  09M
