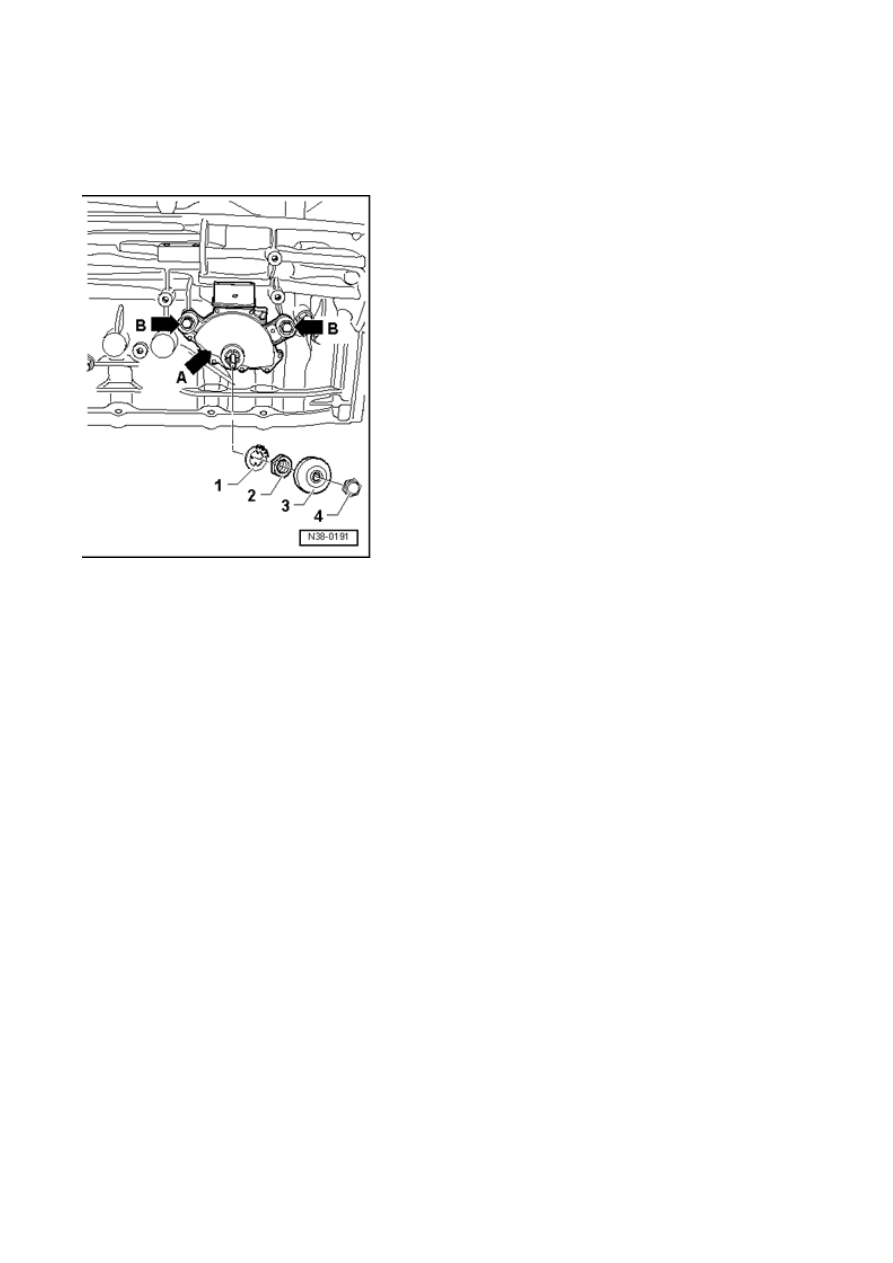

- Remove cap nut - 4  - .

- Remove cover - 3  - from selector shaft.

-  Carefully bend back hooks of lock washer - 1  - using a
screwdriver.

If one hook breaks off, the washer must be replaced.

- Remove nut - 2  - and lock washer - 1  - from selector
shaft.

- Disconnect connector from Multi-Function Transmission
Range (TR) Switch F125  .

- Remove bolts -  arrows B  -  and remove multi-function
transmission range switch -  arrow A  -  from selector
shaft.

Installing and adjusting



- Move selector shaft lever to position "N" on
transmission.

-  Connect Multi-Function Transmission Range (TR) Switch
F125  to shift rod.

Page 2 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...

WWW.ALL-TRANS.BY

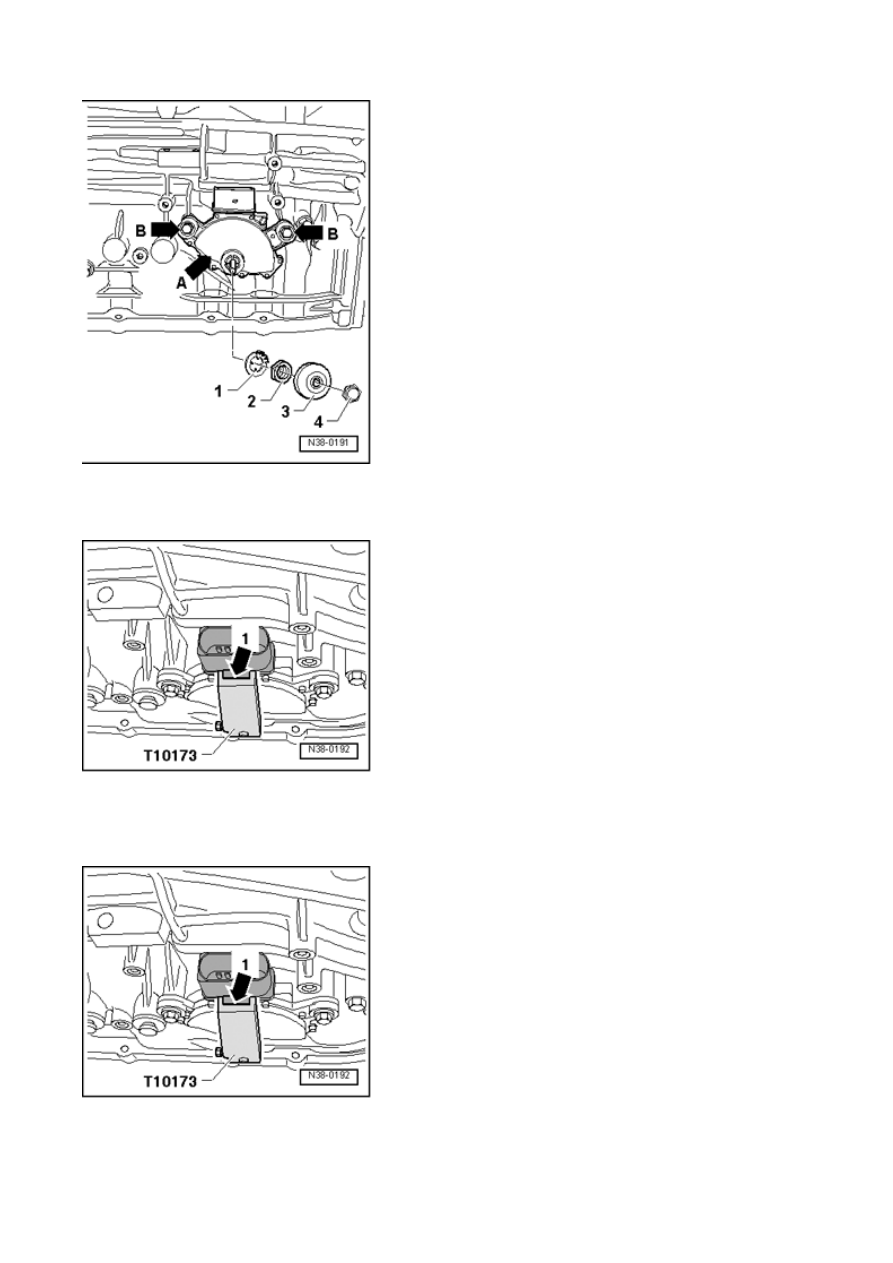

- Fasten bolts -  arrows B  -  hand tight for multi-function
transmission range (TR) switch F125  .

-  Place setting gauge T10173  onto selector shaft.

-  Unhook selector lever cable.

- Turn multi-function transmission range (TR) switch - A  -
so far until tab on connector - arrow 1  - engages the
groove of setting gauge T10173   .

Page 3 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...

WWW.ALL-TRANS.BY

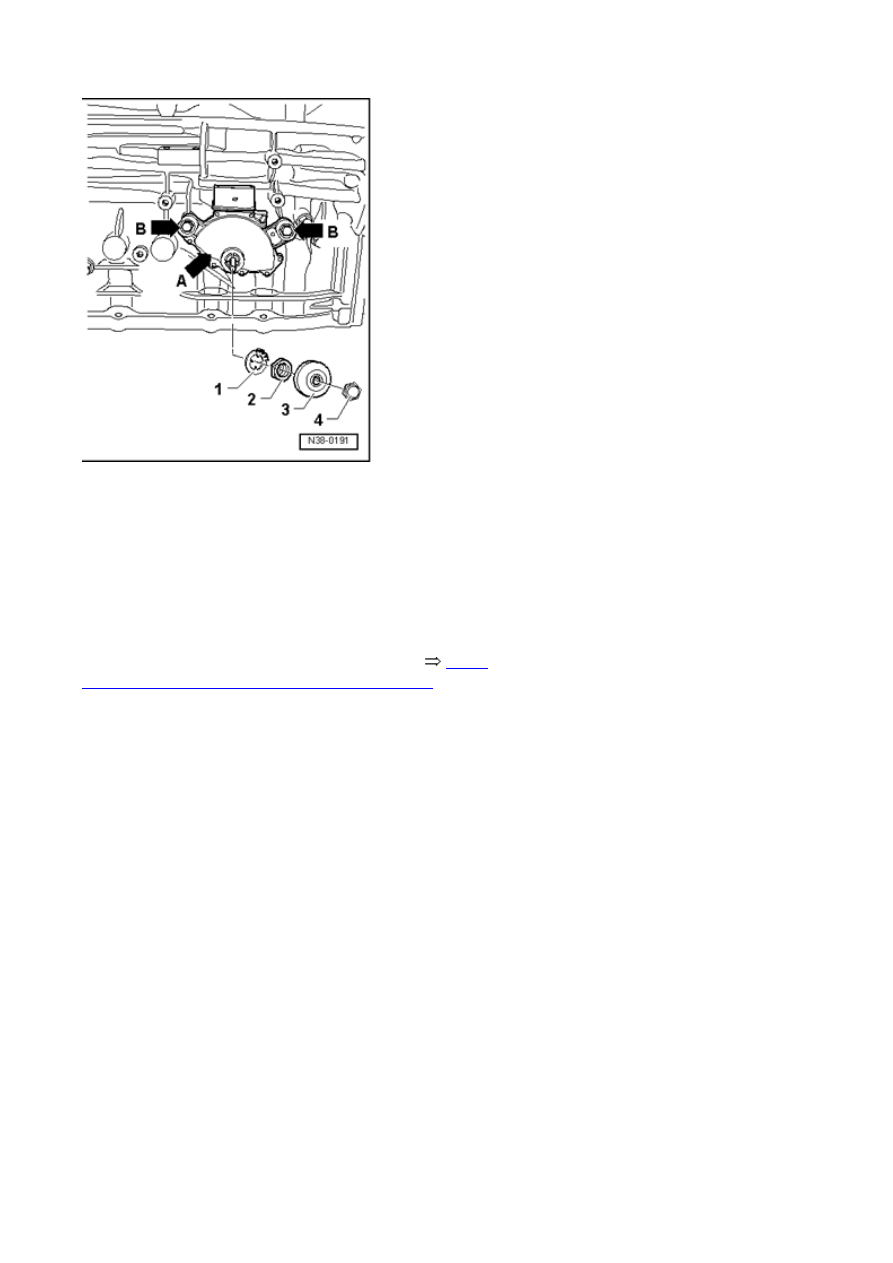

- Fasten bolts - arrows  - for multi-function transmission
range (TR) switch F125  to 6 Nm.

-  Remove setting gauge T10173   from selector shaft.

-  Hook selector lever cable in.

Further installation is in reverse order of removal.

-  Check adjustment of selector lever cable



37-2,

Selector lever cable, checking and adjusting

 .

Page 4 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...

WWW.ALL-TRANS.BY
