LADA LARGUS. Каталог деталей и сборочных единиц - часть 16

Каталог LADA LARGUS 4601

08.12

246

БАМПЕР ЗАДНИЙ

551010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000256





1

Облицовка заднего бампера

1





+

8450000257





1

Облицовка заднего бампера

2





+

7703017130





1

Винт с выпуклой цилиндрической головкой

3





+

7703602206





1

Болт шестигранный с буртиком

4





+

7703026050





1

Большой винт с полукруглой головкой

5





+

7703046134





1

Гайка фланцевая самоконтрящаяся

6





+

7703008162





1

Большой болт с полукруглой головкой

7





+

8200846225





1

Кронштейн заднего бампера

8





+

8200846262





1

Кронштейн заднего бампера

9





+

7703074022





1

Заглушка 8

10





+

8200832182





1

Усилитель заднего бампера

11





+

8200832181





1

Усилитель заднего бампера

12





+

8200832180





1

Энегргопоглощающий элемент заднего
бампера

13





+

8200621505





1

Клипса (пистон)крепления заднего бампера

14





+

7703046134





1

Гайка фланцеаввя самоконтрящаяся

Каталог LADA LARGUS 4601

08.12

247

МОЛДИНГИ ДВЕРЕЙ

552010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549296





1

Молдинг двери ЗП

2





+

6001549297





1

Молдинг двери ЗЛ

3





+

7703017031





1

Винт 5х16

4





+

6001547989





1

Втулка пластмассовая

5





+

7703017031





1

Винт 5х16

6





+

6001547989





1

Втулка пластмассовая

7





+

6001549299





1

Молдинг двери ПП

8





+

6001549298





1

Молдинг двери ПЛ

9





+

7703017031





1

Винт 5х16

10





+

7703017031





1

Винт 5х16



Каталог LADA LARGUS 4601

08.12

248

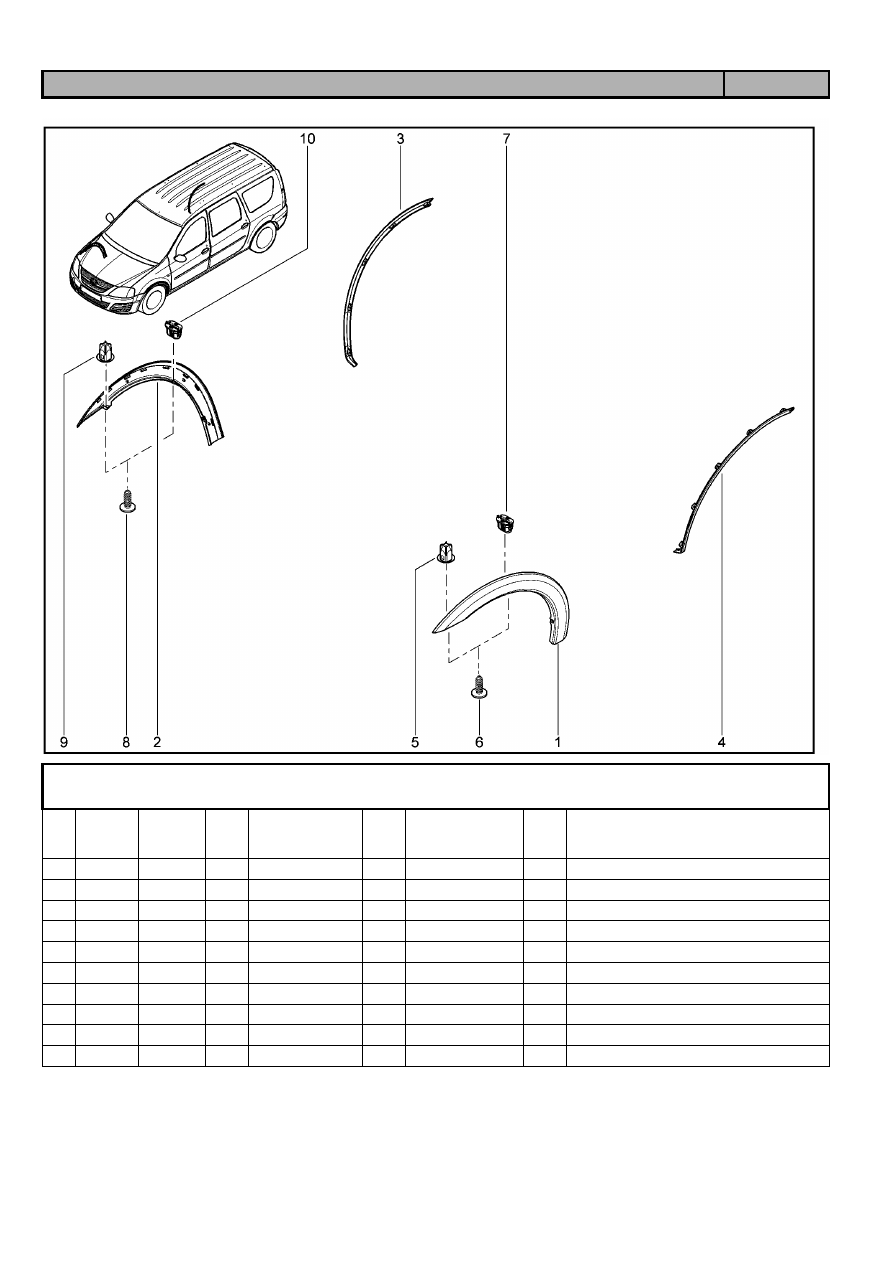

ЩИТКИ АРОК И КОЛЕС

552011





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548285





1

Молдинг арки колеса ПЛ

2





+

6001548286





1

Молдинг арки колеса ПП

3





+

8450000596





1

Защита фланца заднего крыла правая

4





+

8450000595





1

Защита фланца заднего крыла левая

5





+

7703081184





1

Клипса крепления

6





+

7703016577





1

Большой саморез с полукруглой головкой

7





+

7703081233





1

Клипса крепления

8





+

7703016577





1

Большой саморез с полукруглой

9





+

7703081184





1

Клипса крепления

10





+

7703081233





1

Клипса крепления



Каталог LADA LARGUS 4601

08.12

249

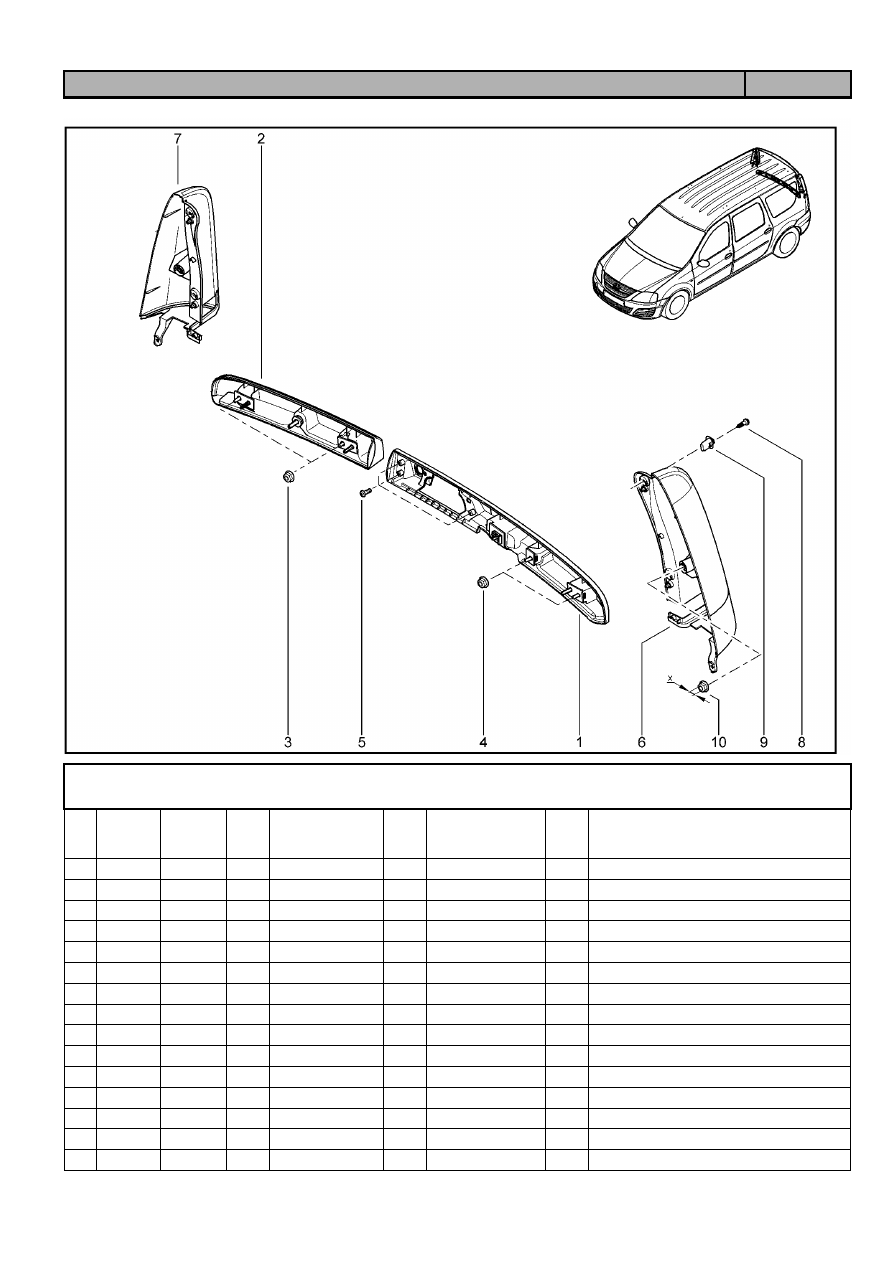

НАКЛАДКИ ЗАДНЕЙ ДВЕРИ

552012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549300





1

Накладка левой двери задка

1





+

6001549301





1

Накладка левой двери задка

1





+

8200490253





1

Накладка левой двери задка



1





+

8200553159





1

Накладка левой двери задка



2





+

6001549302





1

Накладка правой двери задка

3





+

7703033163





1

Гайка шестигранная с шайбой

4





+

7703033163





1

Гайка шестигранная с шайбой

5





+

7703017108





1

Винт с выпуклой цилиндрической головкой

6





+

6001549303





1

Облицовка задней стойки левая

6





+

8200414582





1

Облицовка задней стойки левая

7





+

6001549304





1

Наладка задней стойки правая

7





+

8200414581





1

Наладка задней стойки правая

8





+

7703016577





1

Большой саморез с полукруглой головкой

9





+

7703081185





1

Клипса крепления

10





+

7707033001





1

Гайка шестигранная с фланцем



Каталог LADA LARGUS 4601

08.12

250

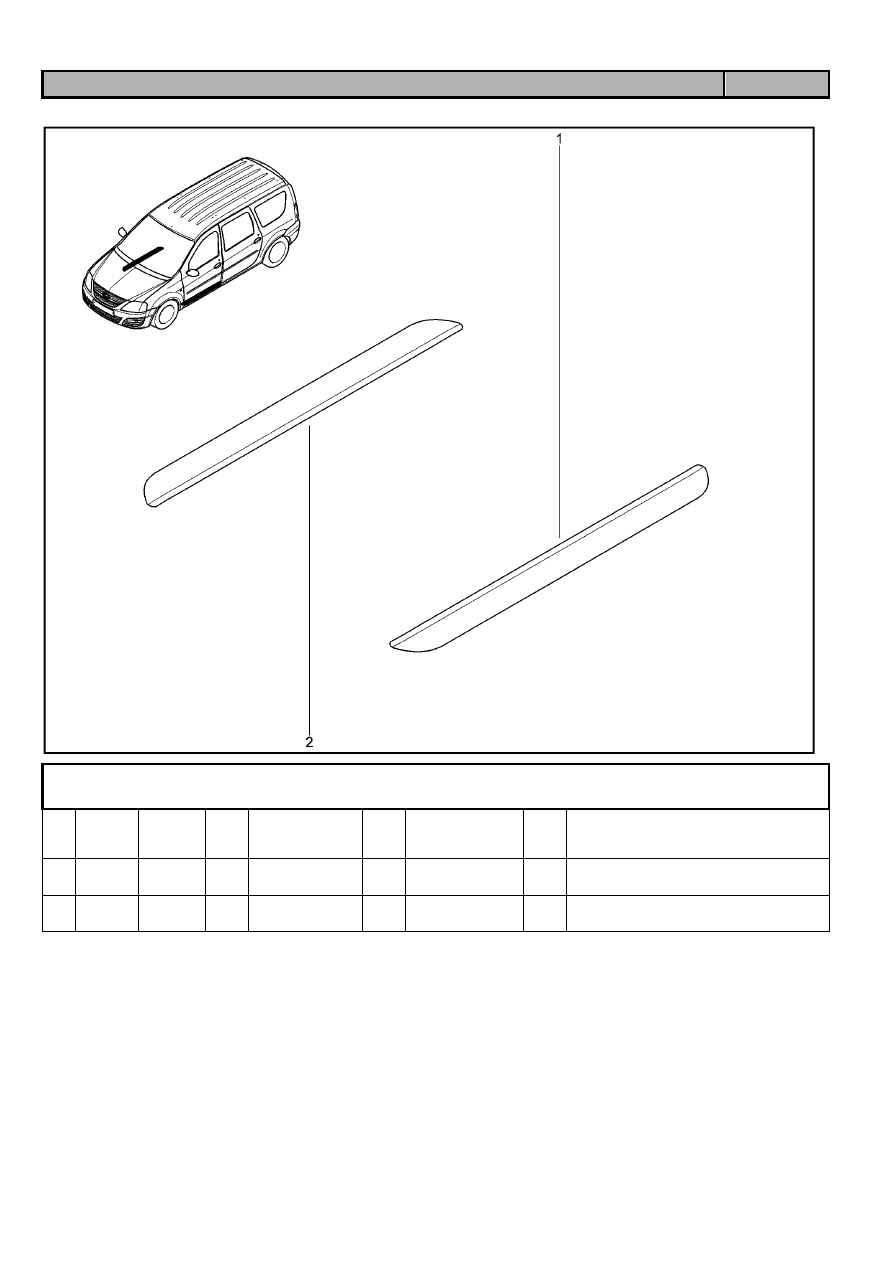

НАКЛАДКА ЗАЩИТНАЯ ПОРОГА ПОЛА

552510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200800510





1

Облицовка порога передней левой двери
(самоконтряшаяся)

2





+

8200800510





1

Облицовка порога передней левой двери
(самоконтряшаяся)



Каталог LADA LARGUS 4601

08.12

251

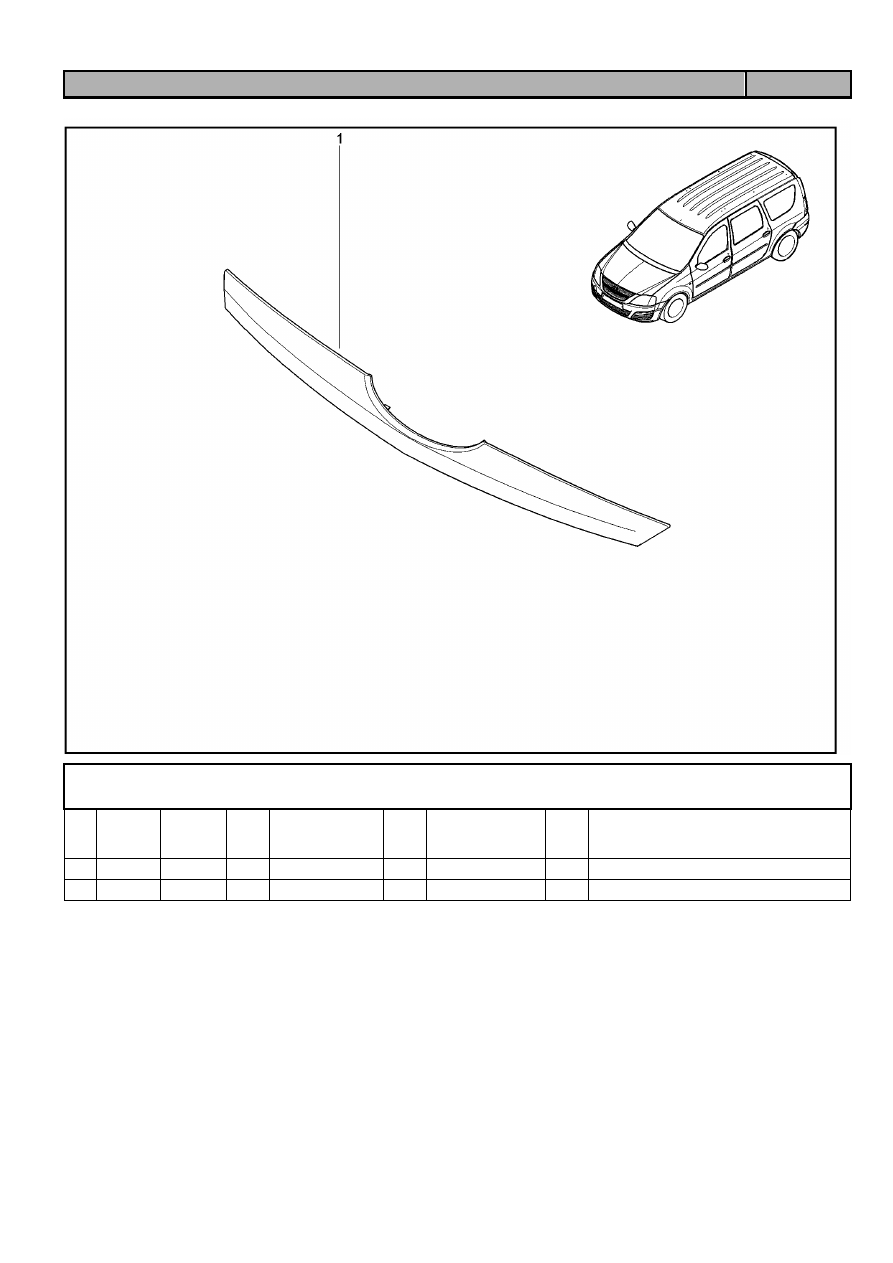

МОЛДИНГ РЕШЁТКИ РАДИАТОРА

555010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000246





1

Молдинг решетки радиатора верхний

1





+

8450000247





1

Молдинг решетки радиатора верхний



Каталог LADA LARGUS 4601

08.12

252

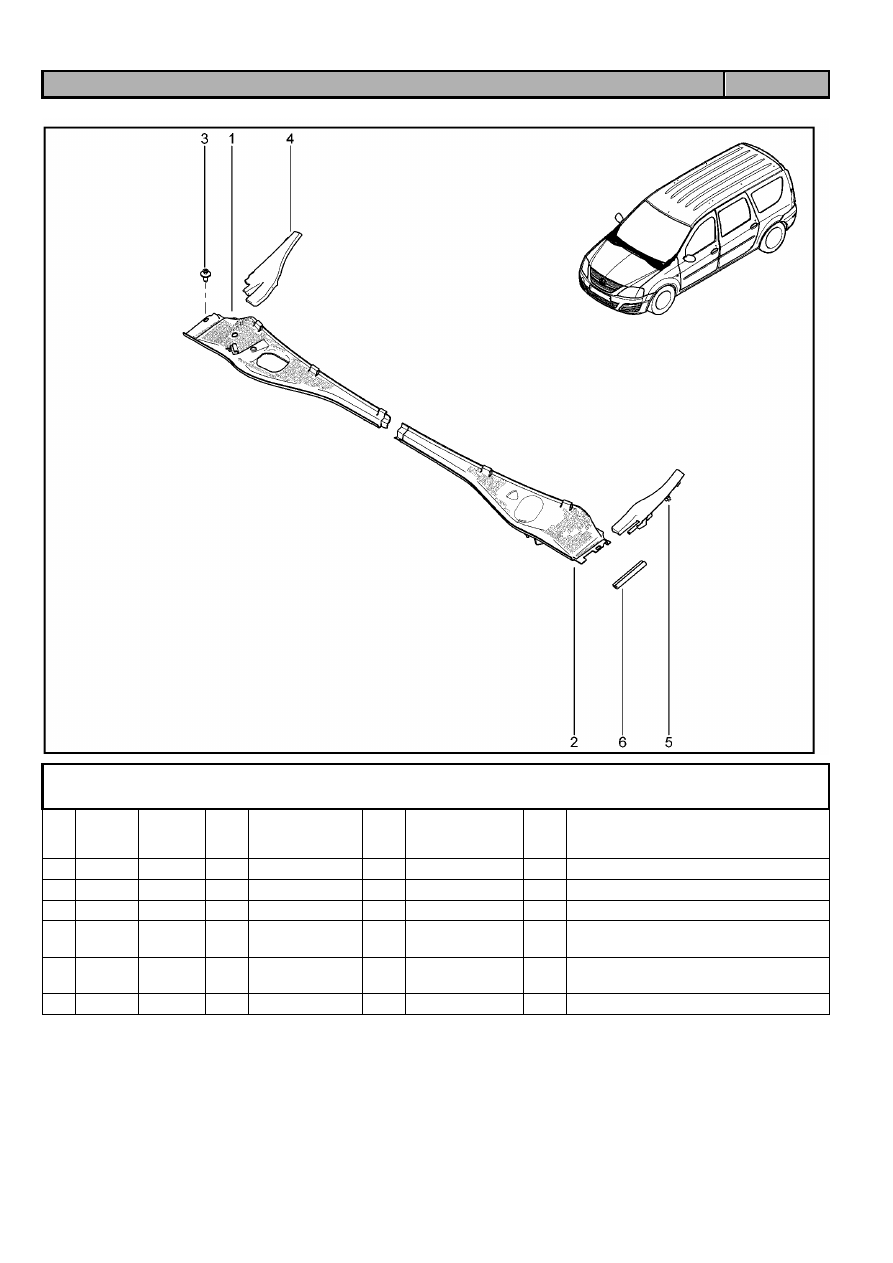

РЕШЁТКА ВОДООТВОДЯЩЕГО КОРОБА

555510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001546859





1

Решетка воздухозаборника правая

2





+

8200825457





1

Решетка воздухозаборника левая

3





+

054000001R





1

Заклепка крепления 8 (пластмассовая)

4





+

6001547111





1

Заглушка (уголок) решетки
воздухозаборника

5





+

6001547110





1

Заглушка (уголок) решетки
воздухозаборника

6





+

625445000R





1

Эластичное уплотнение



Каталог LADA LARGUS 4601

08.12

253

ЗАВОДСКОЙ ЗНАК

560010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000255





1

Эмблема передняя



Каталог LADA LARGUS 4601

08.12

254

ОРНАМЕНТ ЗАДКА

560310





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000268





1

Орнамент двери задка правый

2





+

8450000269





1

Орнамент двери задка левый



Каталог LADA LARGUS 4601

08.12

255

НАКЛЕЙКИ ИНФОРМАЦИОННЫЕ

560710





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549452





1

Табличка с данными давления в шинах

1





+

8200844637





1

Табличка с данными давления в шинах

2





+

978182065R





1

Наклейка с общими рекомендациями

3





+

7700830210





1

Наклейка личная подушки безопасности
водителя



Каталог LADA LARGUS 4601

08.12

256

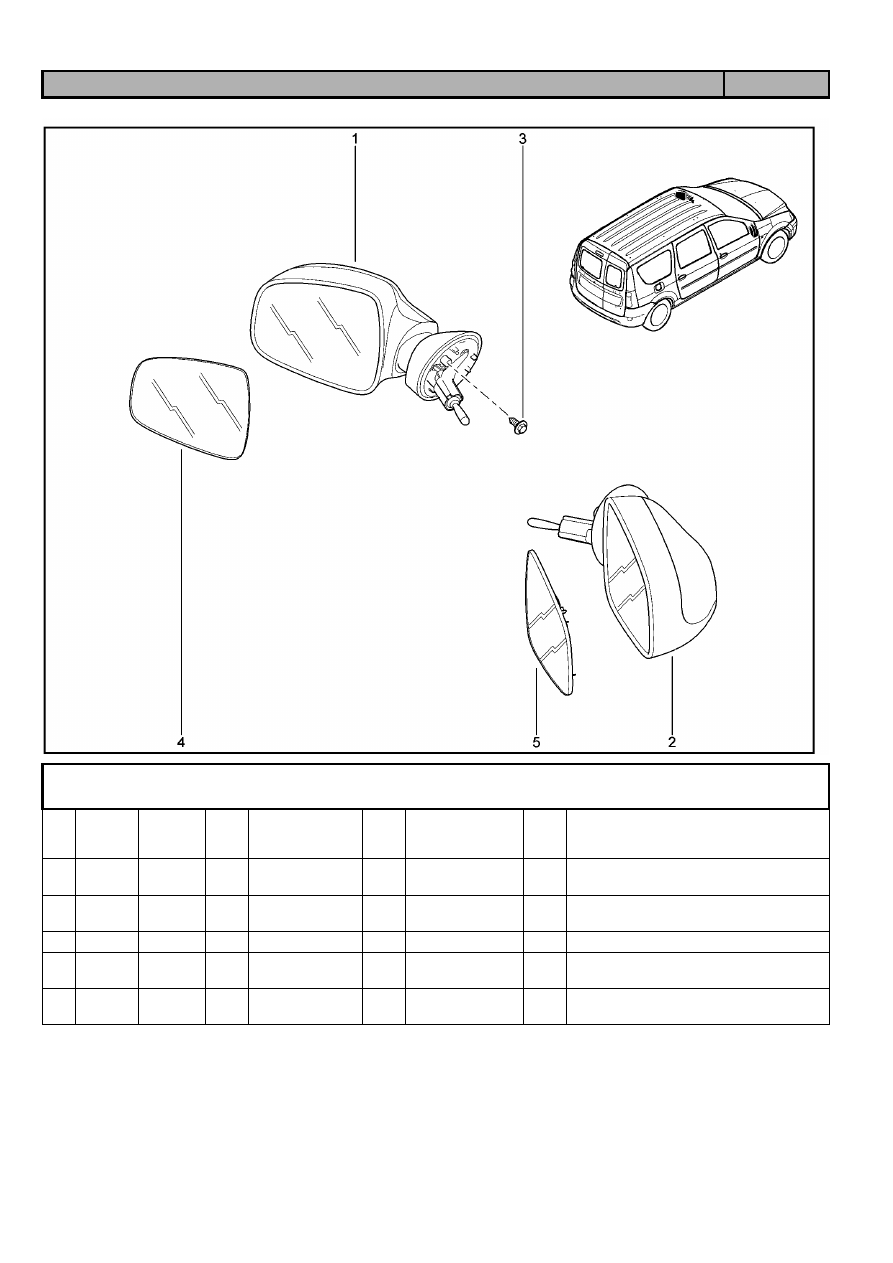

ЗЕРКАЛА ЗАДНЕГО ВИДА НАРУЖНЫЕ

562010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200965091





1

Зеркало заднего вида наружное левое
(механическое)

2





+

8200965092





1

Зеркало заднего вида наружное правое
(механическое)

3





+

7703017104





1

Винт шестигранный с буртиком

4





+

6001549716





1

Зеркальный элемент – зеркала наружное
левое

5





+

6001549717





1

Зеркальный элемент – зеркала наружное
правое



Каталог LADA LARGUS 4601

08.12

257

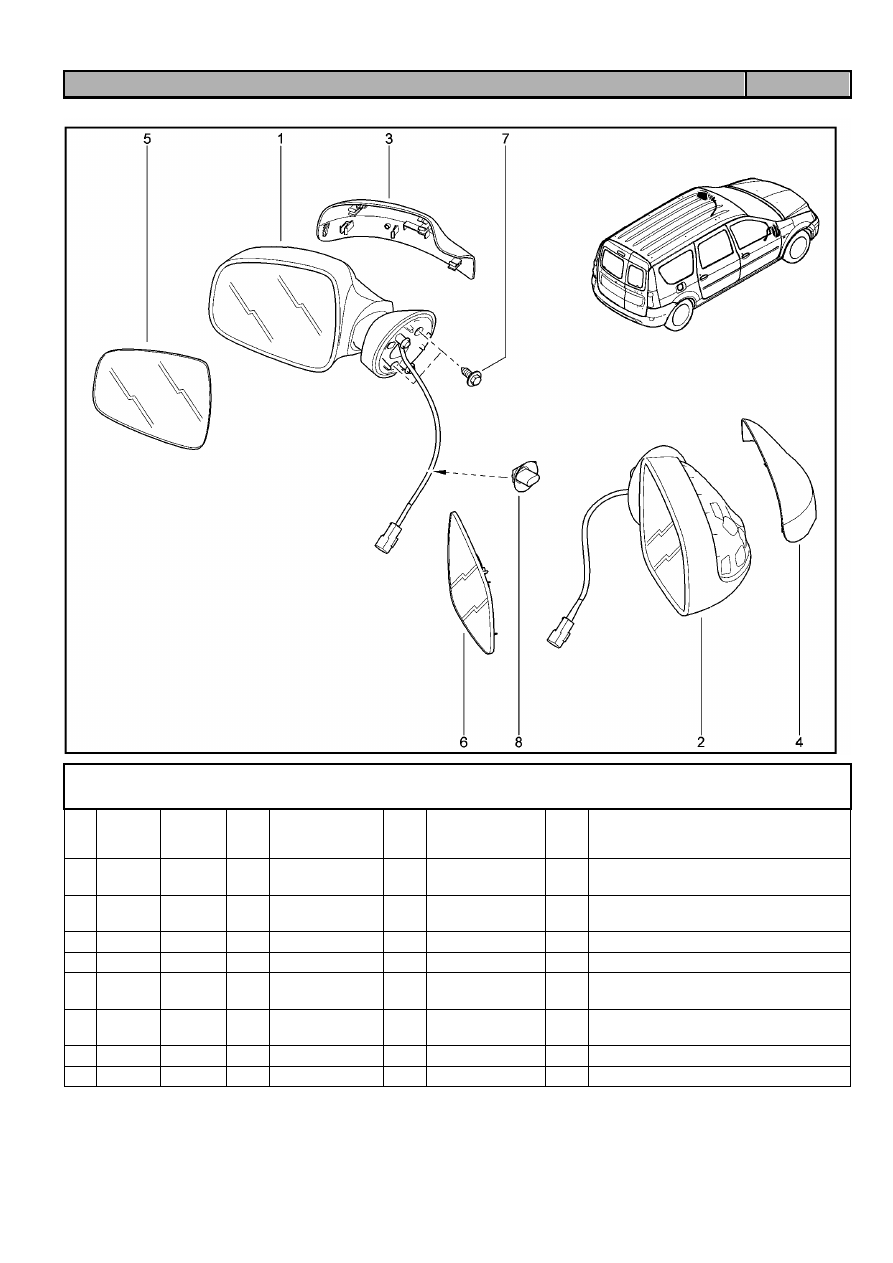

ЭЛЕКТРОЗЕРКАЛА ЗАДНЕГО ВИДА НАРУЖНЫЕ

562070





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

963023520R





1

Зеркало заднего вида наружное левое (с
электроприводом)

2





+

963017247R





1

Зеркало заднего вида наружное правое (с
электроприводом)

3





+

963736915R





1

Накладка наружного заркала заднего вида

4





+

963747198R





1

Накладка наружного заркала заднего вида

5





+

6001549716





1

Зеркальный элемент – зеркала наружное
левое

6





+

6001549717





1

Зеркальный элемент – зеркала наружное
правое

7





+

7703017104





1

Винт шестигранный с буртиком

8





+

7703077210





1

Клипса крепления



Каталог LADA LARGUS 4601

08.12

258

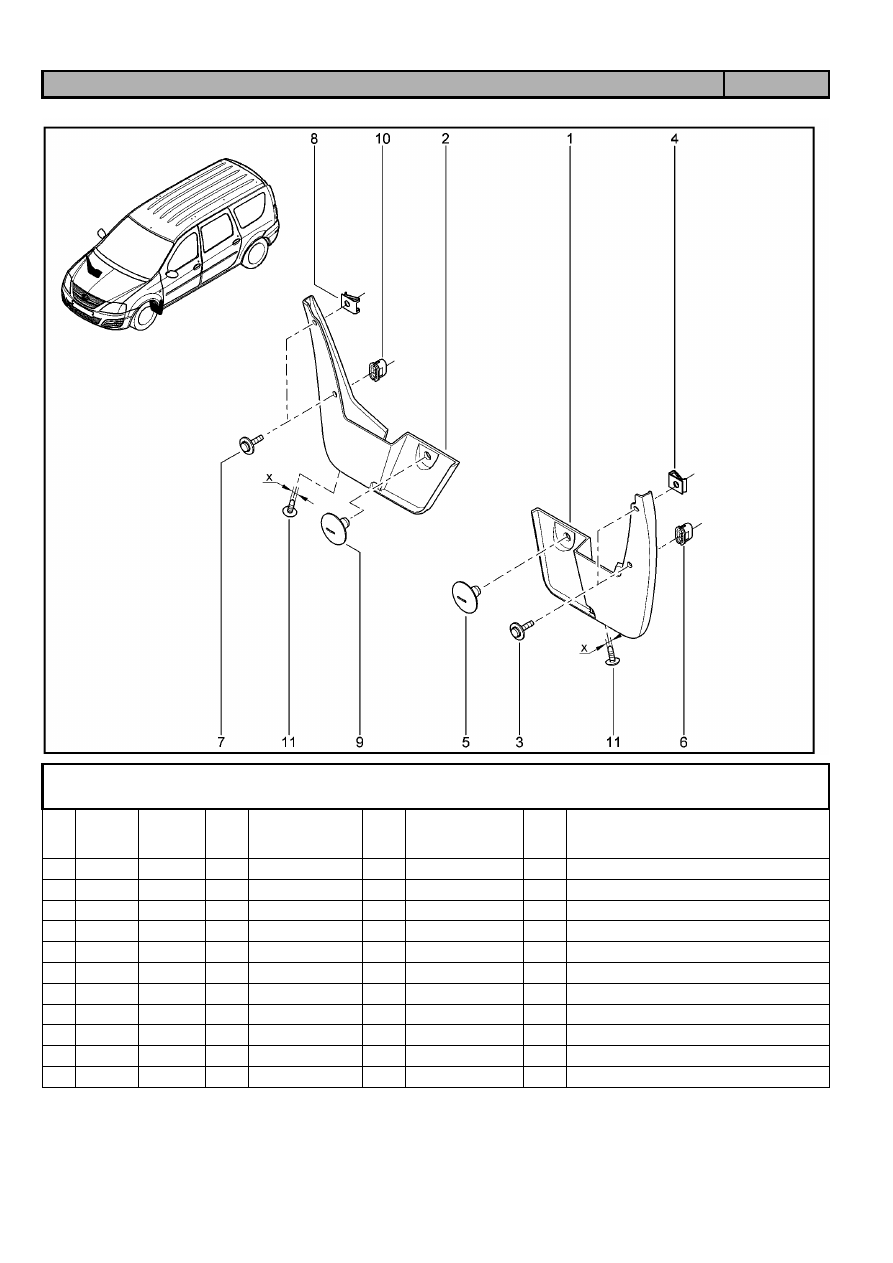

ФАРТУК ПЕРЕДНЕГО КОЛЕСА

563010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548321





1

Фартук переднего колеса

2





+

628505207R





1

Фартук переднего колеса

3





+

7703016592





1

Большой саморез с полукруглой головкой

4





+

7703046143





1

Гайка (крепеж самореза)

5





+

7703081127





1

Клипса крепления

6





+

7703081233





1

Клипса крепления

7





+

7703016592





1

Большой саморез с полукруглой головкой

8





+

7703046143





1

Гайка пластичная (крепеж самореза)

9





+

7703081127





1

Клипса крепления

10





+

7703081233





1

Клипса крепления

11





+

7703008162





1

Винт с большой цилиндрической головкой



Каталог LADA LARGUS 4601

08.12

259

ЩИТКИ АРОК КОЛЁС

564010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549270





1

Щиток предней левой арки колеса

2





+

638402115R





1

Щиток предней правой арки колеса

3





+

8200848950





1

Щиток предней правой арки колеса задний

4





+

8200848949





1

Щиток предней левой арки колеса задний

5





+

7703077435





1

Клипса крепления

6





+

7703081054





1

Клипса крепления

7





+

7703017090





1

Саморез

8





+

7703072361





1

Заклепка (пластиковая)

9





+

6001549272





1

Зщита внутренняя крыла переднего
правого

10





+

6001549273





1

Зщита внутренняя крыла переднего левого

11





+

7703081056





1

Клипса крелпления

12





+

7703081056





1

Клипса крепления

13





+

7703046143





1

Гайка пластинчатая (крепеж самореза)

14





+

7703017090





1

Саморез

Каталог LADA LARGUS 4601

08.12

260

ЩИТКИ АРОК КОЛЁС

564010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

15





+

7703046143





1

Гайка пластинчатая (крепеж самореза)

16





+

7703017090





1

Саморез

17





+

6001547113





1

Крыша датчика АБС

18





+

6001547114





1

Крыша датчика АБС

19





+

7703033181





1

Гайка шестигранная с шайбой

20





+

7703081054





1

Клипса крепления

21





+

7703072305





1

Шпилька 5-18 R21

22





+

7700838358





1

Дефлектор вытяжной вентиляции

23





+

7700838358





1

Дефлектор вытяжной вентиляции



Каталог LADA LARGUS 4601

08.12

261

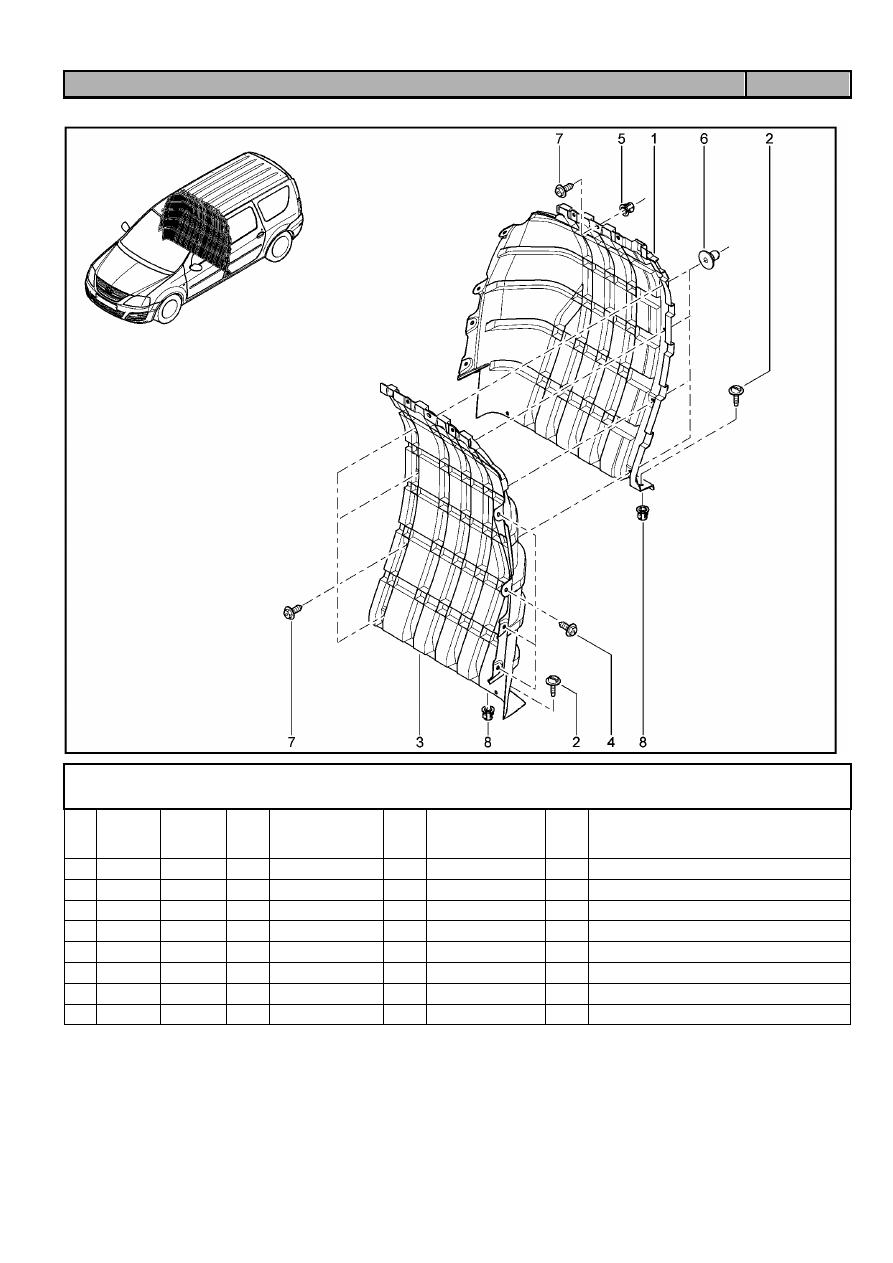

ПРЕГОРОДКА САЛОННАЯ

564510





FS015-40

FS015-41









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549486





1

Перегородка кузова правая

2





+

6001549488





1

Винт несъемный

3





+

6001549485





1

Перегородка кузова левая

4





+

7705096068





1

Винт шестигранный с буртиком

5





+

7703044165





1

Гайка накидная геликоидальная

6





+

6001549489





1

Гайка М6х100

7





+

7705096068





1

Винт шестигранный с буртиком

8





+

7703044165





1

Гайка накидная геликоидальная
