LADA LARGUS. Каталог деталей и сборочных единиц - часть 15

Каталог LADA LARGUS 4601

08.12

230

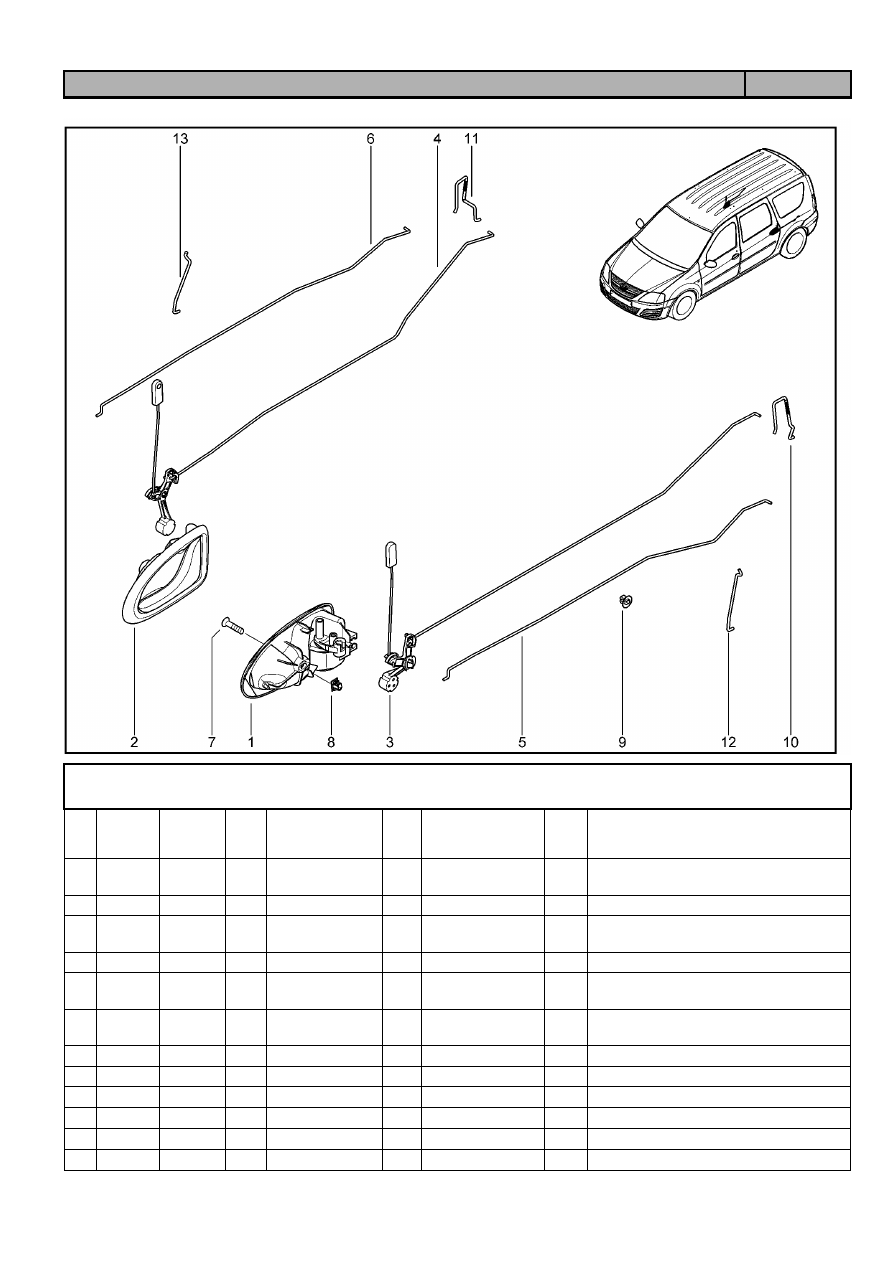

РУЧКИ ПЕРЕДНИХ ДВЕРЕЙ ВНУТРЕННИЕ С ТЯГАМИ

504010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

11





+

6001547078





1

Тяга привода замка ручки двери, наружная

12





+

6001548760





1

Тяга привода

13





+

6001548761





1

Тяга привода замка, ПР



Каталог LADA LARGUS 4601

08.12

231

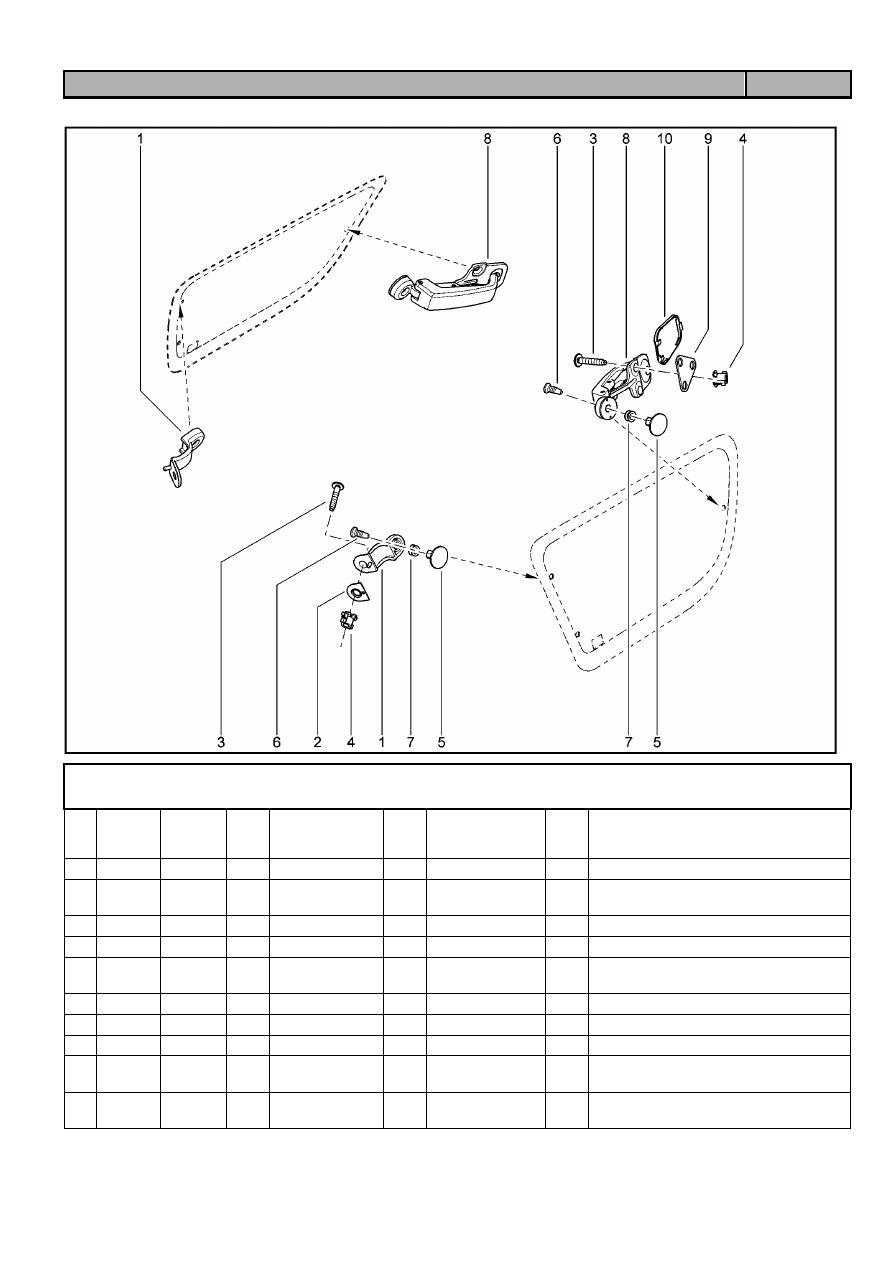

РУЧКИ ЗАДНИХ ДВЕРЕЙ ВНУТРЕННИЕ С ТЯГАМИ

505110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200733848





1

Привод открывания внутренней ручки
левой двери

1





+

8200735219





1

Ручка внутренняя двери левая

2





+

8200733847





1

Привод открывания внутренней ручки
правой двери

2





+

8200735218





1

Ручка внутренняя двери правой

3





+

6001549654





1

Тяга привода замка ручки двери ЗЛ,
внутренняя

4





+

6001549653





1

Тяга привода замка ручки двери ЗП,
внутренняя

5





+

8200860570





1

Тяга привода замка ручки двери

6





+

8200860568





1

Тяга привода замка ручки двери

7





+

7703004181





1

Болт М6х100-26

7





+

7703008246





1

Болт с полукруглой головой М6

8





+

7703044197





1

Гайка накидная М6х10

9





+

7703179033





1

Клипса крепления одноместная

Каталог LADA LARGUS 4601

08.12

232

РУЧКИ ЗАДНИХ ДВЕРЕЙ ВНУТРЕННИЕ С ТЯГАМИ

505110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

10





+

6001549662





1

Тяга привода ручки двери ЗЛ

11





+

6001549663





1

Тяга привода ручки двери ЗП

12





+

825132739R





1

Тяга замка левая

13





+

825122218R





1

Тяга замка правая



Каталог LADA LARGUS 4601

08.12

233

СТЕКЛОПОДЪЕМНИК ПЕРЕДНИХ ДВЕРЕЙ (МЕХАНИЧЕСКИЙ)

506010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200800402





1

М-м стеклоподъемника двввери ПЛ двери
механ.

2





+

8200800404





1

М-м стеклоподъемника передней двери
механ.

3





+

8200673745





1

Рукоядка стеклоподъемника

4





+

807639412R





1

Кольцо уплотнительное рукоятки
стеклоподъемника

5





+

7703017104





1

Винт шестигранный с буртиком

6





+

7700428581





1

Штифт крепления стеклоподъмника

7





+

7703035048





1

Гайка шестигранная с буртиком



Каталог LADA LARGUS 4601

08.12

234

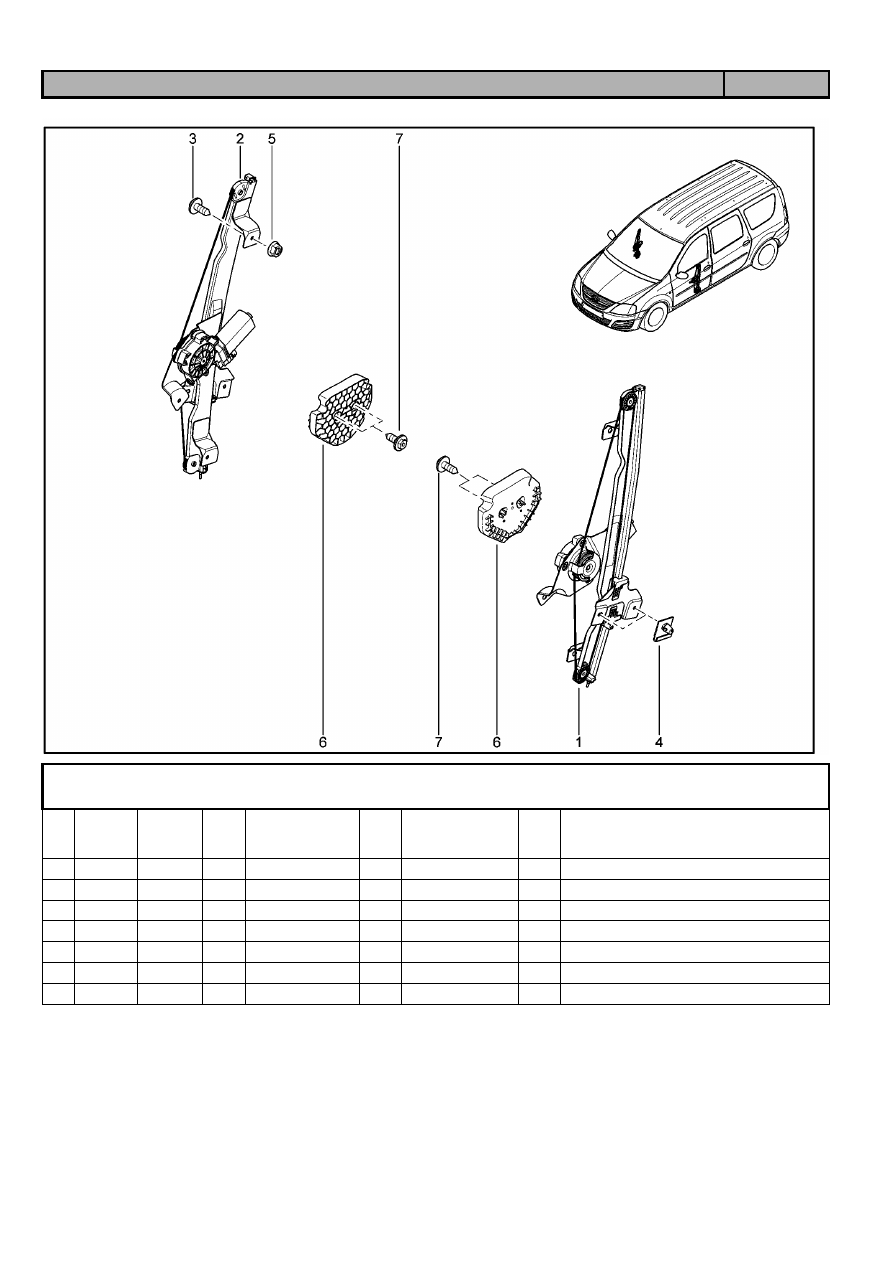

ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПЕРЕДНИХ ДВЕРЕЙ

506510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200901099





1

М-м э/стеклоподъемника передней двери

2





+

8200901102





1

М-м э/стеклоподъемника передней двери

3





+

7703017104





1

Винт шестигранный с буртиком

4





+

7700428581





1

Штифт крепления стеклоподъемника

5





+

7703035048





1

Гайка шестигранная с буртиком

6





+

6001548656





1

Травмобезопасная вставка боковая двери

7





+

7703017104





1

Винт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

235

СТЕКЛОПОДЪЕМНИК ЗАДНИХ ДВЕРЕЙ (МЕХАНИЧЕСКИЙ)

507010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200783890





1

М-м стеклоподъемника задней двери механ.

2





+

8200783891





1

М-м стеклоподъемника задней двери механ.

3





+

8200673745





1

Рукоятка стеклоподъемника

4





+

807639412R





1

Кольцо уплотнительное рукоятки
стеклоподъемника

5





+

7703017104





1

Винт шестигранный с буртиком

6





+

7700428581





1

Штифт крепления стеклоподъемника

7





+

7703035048





1

Гайка шестигранная с буртиком



Каталог LADA LARGUS 4601

08.12

236

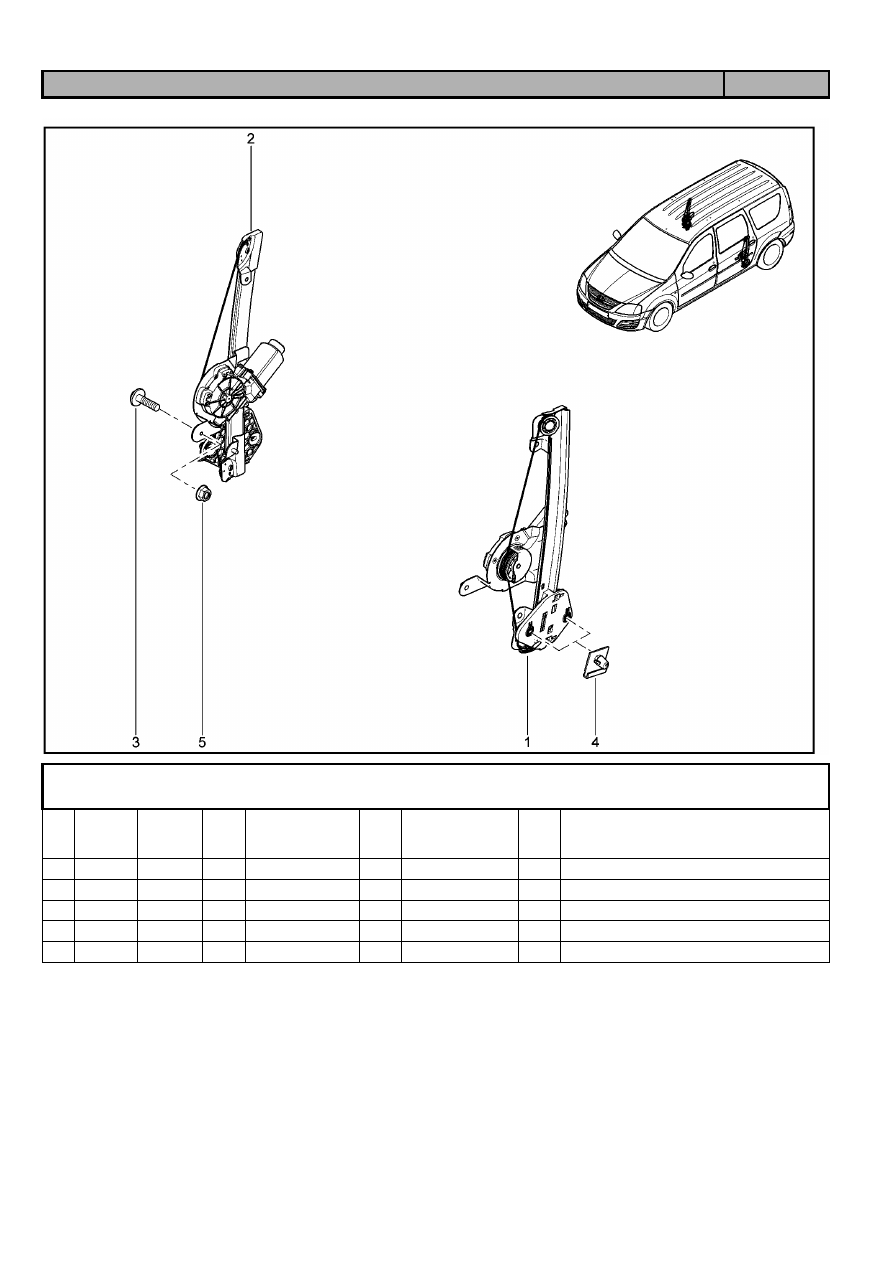

ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЗАДНИХ ДВЕРЕЙ

507510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200901104





1

М-м з/стеклоподъемника двери ЗЛ

2





+

8200901105





1

М-м з/стеклоподъемника двери ЗП

3





+

7703017104





1

Винт шестиграннаый с буртиком

4





+

7700428581





1

Штифт крепления стеклоподъемника

5





+

7703035048





1

Гайка естигранная с буртиком



Каталог LADA LARGUS 4601

08.12

237

ПРИВОД ОТКРЫТИЯ КАПОТА

520110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001547330





1

Трос привода замка капота

2





+

8200274233





1

Рукоятка привода замка капота

3





+

6001547332





1

Замок капота

4





+

7703034258





1

Гайка шестигранная с буртиком и шайбой

5





+

7703024050





1

Болт с выпуклой цилиндрической головкой

6





+

7703079426





1

Скоба крепления

7





+

7703085037





1

Ленточный хомут

8





+

8200048938





1

Буфер капота



Каталог LADA LARGUS 4601

08.12

238

ПРИВОД ОТКРЫТИЯ ЗАДНИХ ДВЕРЕЙ

522110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001550297





1

Привод левой двери задка

1





+

6001550298





1

Привод левой двери задка

1





+

6001550299





1

Привод двери задка

2





+

8200431416





1

Привод ручки наружной двери задка

2





+

8200431418





1

Привод ручки наружной двери задка

3





+

8200548128





1

Тяга личинки замка

4





+

8200095967





1

Ручка открывания двери задка

5





+

6001550302





1

Привод двери замка

6





+

7703008162





1

Шуруп с полукруглой головкой

7





+

7703008242





1

Винт с большой круглой головкой

8





+

7703008223





1

Болт с полукруглой головкой М5

9





+

6001550300





1

Замок двери задка

10





+

6001550300





1

Замок двери задка

11





+

7703008242





1

Винт с большой полукруглой головкой

12





+

8200431328





1

Защелка двери задка

Каталог LADA LARGUS 4601

08.12

239

ПРИВОД ОТКРЫТИЯ ЗАДНИХ ДВЕРЕЙ

522110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

13





+

8200431326





1

Защелка двери задка

14





+

7703026044





1

Винт с большой полукруглой головкой

15





+

7703017108





1

Винт с выпуклой цилиндрической головкой



Каталог LADA LARGUS 4601

08.12

240

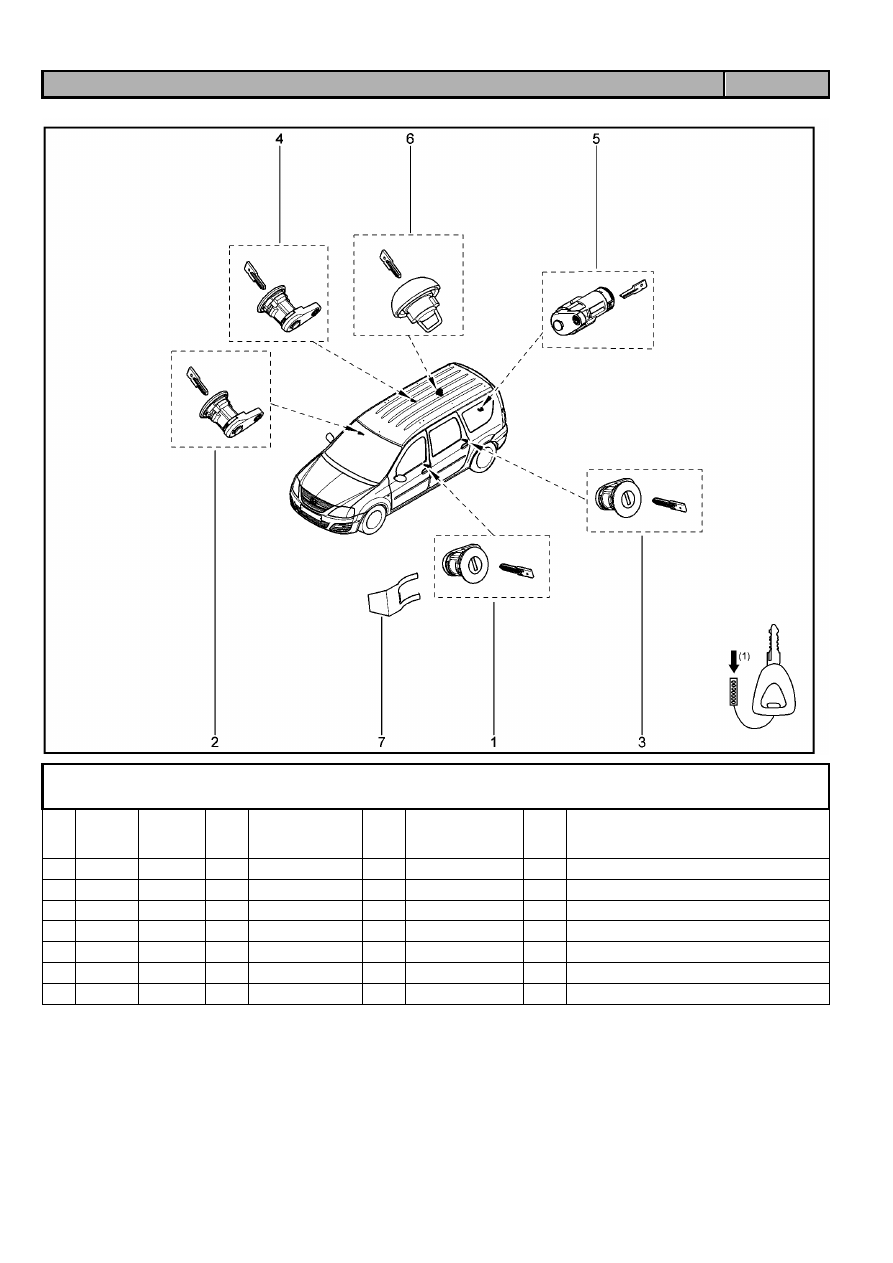

ЗАМОК (ЛИЧИНКА)

530112





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

805025372R





1

Замок двери

2





+

805025241R





1

Замок двери

3





+

805025372R





1

Замок двери

4





+

805025241R





1

Замок двери

5





+

905023868R





1

Замок дверцы багажника в комплекте

6





+

172510086R





1

Пробка топливного бакка

7





+

8200706372





1

Вилка крепления личинки левой



Каталог LADA LARGUS 4601

08.12

241

СТЁКЛА (ПЕРИМЕТР КУЗОВА)

540110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200211045





1

Стекло ветровое

1





+

8200240517





1

Стекло ветровое, тонировочное

2





+

8200211927





1

Стекло опускное двери ПП

2





+

8200240554





1

Стекло опускное двери ПП, тонированное

3





+

8200211928





1

Стекло опускное двери ПЛ

3





+

8200240555





1

Стекло опускное двери ПЛ, тонированное

4





+

8200396075





1

Стекло опускное двери ЗЛ

4





+

8200396077





1

Стекло опускное двери ЗЛ, тонированное

5





+

8200396082





1

Боковое стекло в задней части кузова,
левое

5





+

8200396086





1

Боковое стекло в задней части кузова,
левое

6





+

8200396109





1

Боковое стекло в задней части кузова,
левое

7





+

8200396122





1

Стекло левой двери задка

7





+

8200412613





1

Стекло левой двери задка

Каталог LADA LARGUS 4601

08.12

242

СТЁКЛА (ПЕРИМЕТР КУЗОВА)

540110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

8





+

8200396118





1

Стекло правой двери задка

8





+

8200396121





1

Стекло правой двери задка

9





+

8200396108





1

Боковое стекло в задней части кузова,
правое

10





+

8200396081





1

Боковае стекло в задней части кузова,
правое

10





+

8200396084





1

Боковае стекло в задней части кузова,
правое

11





+

8200396073





1

Стекло опускное двери ЗП

11





+

8200396076





1

Стекло опускное двери ЗП, тонированное

12





+

8200048913





1

Упор стекла регулировочный

13





+

8200200585





1

Фиксатор уплотнителя



Каталог LADA LARGUS 4601

08.12

243

РУЧКА ОТКРЫТИЯ СТЕКЛА БОКОВИНЫ

540210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549664





1

Петля стекла

2





+

6001549668





1

Основание петли заднего бокового стекла
открывающегося

3





+

7703008232





1

Винт с большой круглой головкой М5

4





+

7703044180





1

Гайка накидная М5х0

5





+

8200050565





1

Гайка крепления бокового поворотного
стекла

6





+

7703005108





1

Болт с полупотайной головкой

7





+

8200051113





1

Резиновая втулка

8





+

6001549665





1

Замок стекла

9





+

6001549669





1

Основание замка заднего бокового стекла
открывающегося

10





+

6001549666





1

Накладка замка бокового стекла
открывающегося



Каталог LADA LARGUS 4601

08.12

244

БАМПЕР ПЕРЕДНИЙ

550110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000244





1

Облицовка переднего бампера

1





+

8450000245





1

Облицовка переднего бампера

2





+

7703008162





1

Большой болтс полукруглой головкой

3





+

7703046134





1

Гайка фланцевая самоконтрящаяся

4





+

7703602206





1

Болт шестигранный с буртиком

5





+

7703008162





1

Большой болт с полукруглой головкой

6





+

8450000254





1

Крюк буксировочный передний

7





+

8450000248





1

Решетка радиатора

8





+

8450000424





1

Раструб левый

9





+

8450000425





1

Раструб правый

10





+

8450000250





1

Крышка правой противотуманной фары

11





+

8450000251





1

Крышка левой протифотуманной фары

12





+

6001549323





1

Щиток грязезащитный бампер

13





+

6001549324





1

Щиток грязезащитный бампера

14





+

054000001R





1

Заклепка крепления 8 (пластмассовая)

Каталог LADA LARGUS 4601

08.12

245

БАМПЕР ПЕРЕДНИЙ

550110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

15





+

7703077435





1

Клипса крепления

16





+

7703017090





1

Саморез

17





+

8450000249





1

Решетка воздухозаборника переднего
бампера

18





+

8450000253





1

Крышка дополнительной фары левая

19





+

8450000252





1

Крышка дополнительной фары правая
