LADA LARGUS. Каталог деталей и сборочных единиц - часть 7

Каталог LADA LARGUS 4601

08.12

103

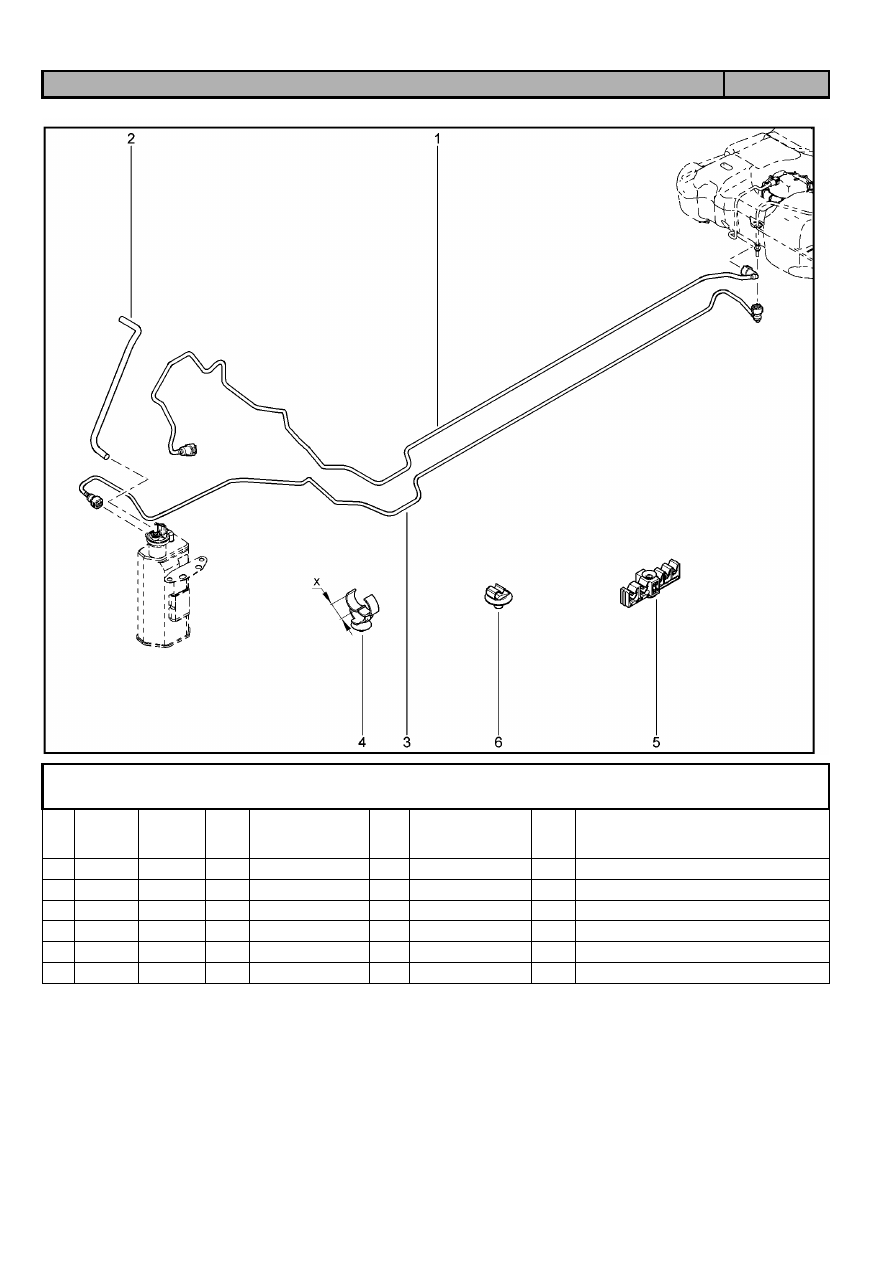

ТРУБКИ И КРЕПЁЖ АДСОРБЕРА

194110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

175064844R





1

Трубопровод топливный

2





+

149123486R





1

Шланг адсорбера

3





+

149122164R





1

Трубка адсорбер-бензобак

4





+

7703079285





1

Скоба крепления одноместная

5





+

7703179013





1

Скоба крепления 5

6





+

7703079944





1

Клипса крепления одинарная А




Каталог LADA LARGUS 4601

08.12

104

НЕЙТРАЛИЗАТОР

195010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

200109380R





1

Глушитель в сборе

2





+

6001547473





1

Уплотнительное кольцо глушителя

3





+

7703027513





1

Шпилька с двойным буртиком

4





+

7700701831





1

Пружина

5





+

7703034303





1

Гайка шастигранная самоконтрящаяся с
буртиком и шайбой

6





+

6001547472





1

Подвеска глушителя

7





+

8200633265





1

Заглушка система выпуска отработовших
газов



Каталог LADA LARGUS 4601

08.12

104

НЕЙТРАЛИЗАТОР

195210





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

200107283R





1

Глушитель системы выпуска

2





+

8200520353





1

Уплотнительное кольцо глушителя

3





+

206061U60B





1

Шпилька

4





+

6001549308





1

Гайка

5





+

8200235963





1

Пружина



Каталог LADA LARGUS 4601

08.12

105

ТЕРМОЗАЩИТА

195310





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001547577





1

Термоэкран глушителя, передний

2





+

7703041045





1

Пружинная гайка Ø5

3





+

6001547678





1

Термоэкран глушителя, задний

4





+

7703041045





1

Пружинная гайка Ø 5

5





+

6001549782





1

Термоэкран

6





+

7703041045





1

Пружинная гайка Ø 5

7





+

747611882R





1

Экран термозащитный бензобака

8





+

6001544713





1

Фиксатор щитка топливного бака

9





+

7703041045





1

Пружинная гайка Ø 5

Каталог LADA LARGUS 4601

08.12

106

ТЕРМОЗАЩИТА

195410





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001548874





1

Экран термозащитный туннеля пола
передний

2





+

7703041045





1

Пружинная гайка Ø 5

3





+

6001548875





1

Экран термозащитный туннеля пола задний

4





+

7703041045





1

Пружинная гайка Ø 5

5





+

6001548876





1

Экран термозащитный привода
стояночного тормоза

6





+

7703041045





1

Пружинная гайка Ø 5

7





+

6001548877





1

Экран термозащитный, задняя подвеска

8





+

7703041045





1

Пружинная гайка Ø 5

9





+

6001549782





1

Термоэкран

10





+

7703041045





1

Пружинная гайка Ø 5

11





+

747611882R





1

Экран термозащитный бензобака

12





+

7703041045





1

Пружинная гайка Ø 5

13





+

6001544713





1

Фиксатор щитка топливного бака



Каталог LADA LARGUS 4601

08.12

107

ГЛУШИТЕЛЬ

195510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

200109687R





1

Глушитель системы выпуска, з/ч

2





+

8200661295





1

Хомут – система выпуска

3





+

6001547472





1

Подвеска глушителя



Каталог LADA LARGUS 4601

08.12

108

ГЛУШИТЕЛЬ

195630





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

200106999R





1

Глушитель системы выпуска, з/ч

2





+

8200661295





1

Хомут – система выпуска

3





+

6001547472





1

Подвеска глушителя



Каталог LADA LARGUS 4601

08.12

109

ГЛУШИТЕЛЬ

196010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

200100770R





1

Глушитель системы выпуска, з/ч

1





+

200106411R





1

Глушитель системы выпуска, з/ч

2





+

8200661294





1

Хомут – система выпуска

3





+

6001547472





1

Подвеска глушителя



Каталог LADA LARGUS 4601

08.12

110

ПОДВЕСКА ДВИГАТЕЛЯ

198010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

112107695R





1

Подушка опоры передней правой силового
агрегата

2





+

7703002726





1

Болт шестигранный с буртиком и шайбой

3





+

7703602187





1

Болт крепления с буртиком

4





+

112383665R





1

Штанга нижняя

4





+

8200575641





1

Штанга нижняя

5





+

7703602248





1

Болт шестигранный с буртиком

6





+

8200879171





1

Растяжка опоры силового агрегата

7





+

7703602228





1

Болт шестигранный с буртиком

8





+

6001548623





1

Кронштейн левой опоры, нжний

9





+

7703101550





1

Болт шестигранный с шайбой

10





+

8200689100





1

Шпилька левой опоры силового агрегата

11





+

7703101596





1

Болт шестигранный М12×1,75-35

12





+

6001547896





1

Кронштейн опоры верхний

13





+

7703602246





1

Болт крепления кронштейна КПП

Каталог LADA LARGUS 4601

08.12

111

ПОДВЕСКА ДВИГАТЕЛЯ

198010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

14





+

7703034248





1

Гайка самоконтрящаяся с буртиком

15





+

6001548160





1

Подушка опоры двигателя

16





+

7703034215





1

Гайка шестигранная

17





+

7703602248





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

112

ПОДВЕСКА ДВИГАТЕЛЯ

198211





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+







1



2





+

7703101553





1

Болт шестигранныйс шайбой

3





+

6001549203





1

Болт шестигранный с буртиком

4





+

7703602187





1

Болт шестигранный с буртиком

5





+

112383665R





1

Штанга нижняя

5





+

8200575641





1

Штанга нижняя

6





+

7703602248





1

Болт шестигранный с буртиком

7





+

8200879171





1

Растяжка опоры силового агрегата

8





+

7703602228





1

Болт шестигранный с буртиком

9





+

7703602248





1

Болт шестигранный с буртиком

10





+

6001548160





1

Подушка опоры двигателя

11





+

7703101596





1

Болт шестигранный М12х1,75-35

12





+

7703101596





1

Гайка шестигранная

13





+

7703034248





1

Гайка самоконтрящаяся с буртиком

14





+

6001547896





1

Кронштейн опоры верхний

Каталог LADA LARGUS 4601

08.12

113

ПОДВЕСКА ДВИГАТЕЛЯ

198211





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

15





+

8200689100





1

Шпилька левой опоры силового агрегата

16





+

6001548623





1

Кронштейн левой опоры, нижний

17





+

7703101550





1

Болт шестигранный с шайбой

18





+

7703602246





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

114

СЦЕПЛЕНИЯ [8 КЛ]

200111





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8201069011





1

Диск ведомый сцепления

2





+

8200446121





1

Кожух сцепления с нажимным диском в
сборе

2





+

8201069012





1

Кожух сцепления с нажимным диском в
сборе

3





+

7700102781





1

Подшипник выжимной сцепления

4





+

7703101548





1

Болт М7х100-

5





+

302052307R





1

Сцепление, комплект

5





+

302052223R





1

Сцепление, комплект

6





+

7711423282





1

Смазка

7





+

7701034545





1

Подшипник шариковый 40-17



Каталог LADA LARGUS 4601

08.12

115

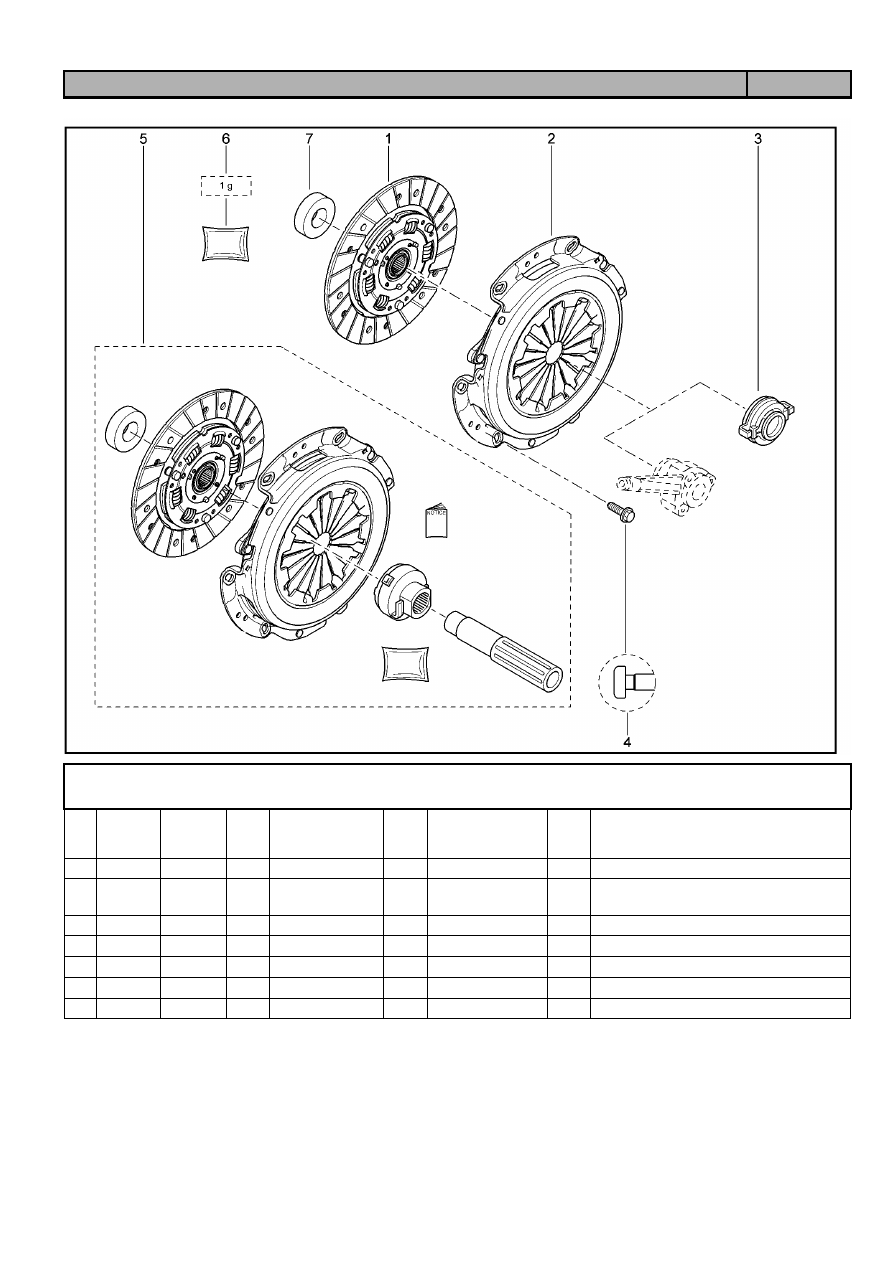

СЦЕПЛЕНИЯ [16 КЛ]

200113





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8201067155





1

Ведомый диск сцепления

2





+

8200187171





1

Кожух сцепления с нажимным диском в
сборе

3





+

7700102781





1

Подшипник выжимной сцепления

4





+

7703101548





1

Болт М7х100-

5





+

302050901R





1

Сцепление, комплект

6





+

7711423282





1

Смазка

7





+

7701034545





1

Подшипник шариковый 40-17



Каталог LADA LARGUS 4601

08.12

116

КПП В СБОРЕ

210260





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

320102798R





1

Коробка передач в сборе





Каталог LADA LARGUS 4601

08.12

117

КПП В СБОРЕ

210410





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

320100975R





1

Коробка передач в сборе

1





+

320101170R





1

Коробка передач в сборе

1





+

320103334R





1

Коробка передач в сборе
