LADA LARGUS. Каталог деталей и сборочных единиц - часть 6

Каталог LADA LARGUS 4601

08.12

86

МОДУЛЬ ЗАЖИГАНИЯ [8 КЛ]

171130





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

224336134R







1

Катушка зажигания

2





+

7703006298







1

Винт с цилиндрической головкой и с
сферой

3





+

8200772182







1

Датчик ВМТ

4





+

8201004237







1

Болт

5





+

8200673202







1

Комплект проводов



Каталог LADA LARGUS 4601

08.12

87

СВЕЧА [16 КЛ]

172010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7700500155







1

Свеча зажигания

1





+

7700500168







1

Свеча зажигания

Каталог LADA LARGUS 4601

08.12

88

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

174320





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8201264001







1

Электронный блок управления

2





+

7707033001







1

Гайка шестигранная с фланцем



Каталог LADA LARGUS 4601

08.12

89

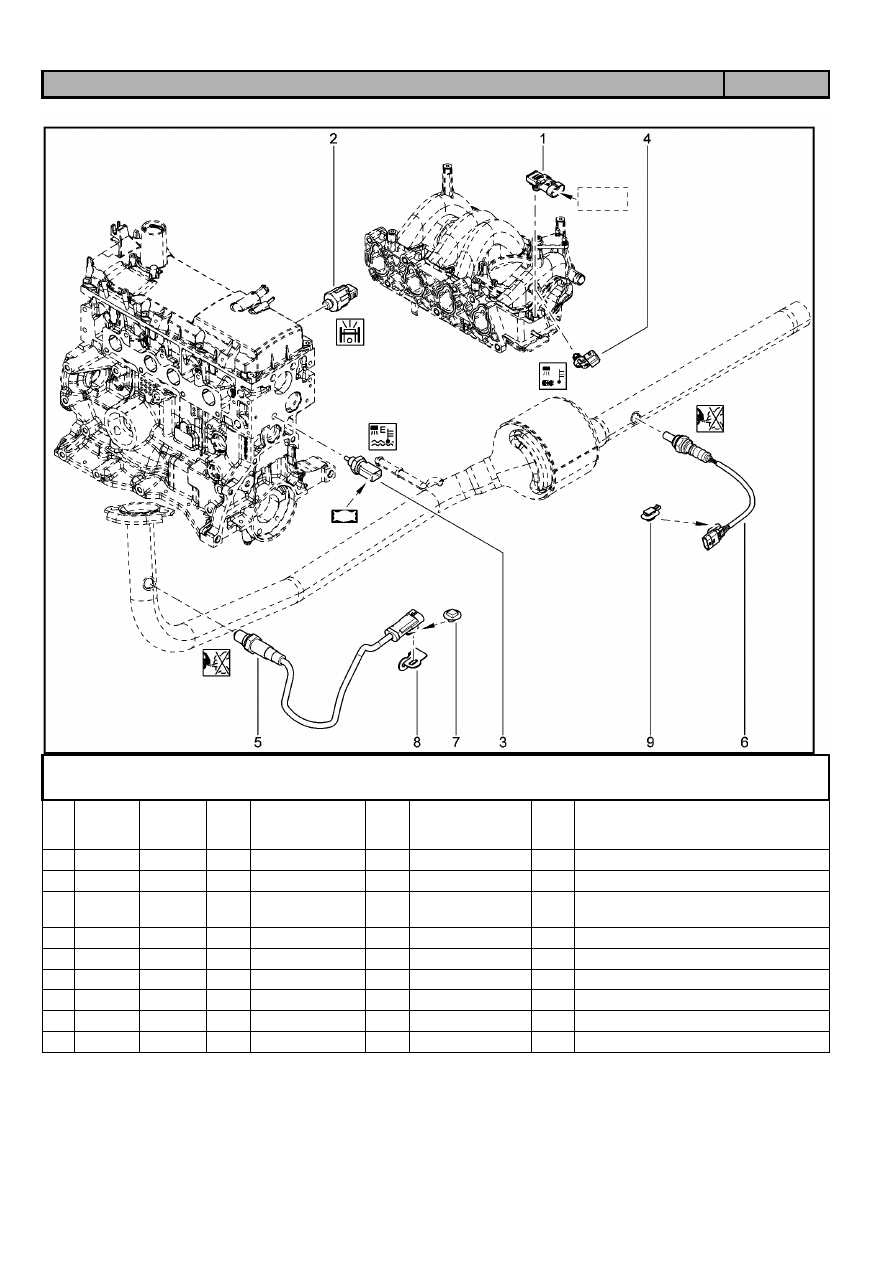

ДАТЧИК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

175010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200719629







1

Датчик давления всасываемого воздуха

2





+

8200680689







1

Датчик детонации

3





+

8200561449







1

Датчик температуры охлаждающей
жидкости

4





+

7700101451







1

Датчик температуры впускного воздуха

5





+

8201071311





1

Датчик кослорода

6





+

6001549061







1

Датчик кислорода




Каталог LADA LARGUS 4601

08.12

90

ДАТЧИК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

175132





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200719629







1

Датчик давления всасываемого воздуха

2





+

8200680689





1

Датчик детонации

3





+

226307034R





1

Датчик температуры охлаждающий
жидкости

4





+

7700101451





1

Датчик температуры впускного воздуха

5





+

8200632270





1

Датчик кислорода

6





+

6001549061





1

Датчик кислорода

7





+

7703077210





1

Фиксатор

8





+

7700274331





1

Кронштейн разъема

9





+

8200222830





1

Фиксатор кнопочный




Каталог LADA LARGUS 4601

08.12

91

РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

190110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200735039





1

Радиатор охлаждения двигателя

2





+

7700430992





1

Эластичная втулка

3





+

8200765567





1

Кронштейн подвески радиатора

4





+

8200765568





1

Кронштейн

5





+

7703033181





1

Гайка шестигранная с шайбой

6





+

7703602206





1

Болт шестигранный с буртиком

7





+

8200694499



с кондиционера

1

Дефлектор радиатора

8





+

8200741257



с кондиционера

1

Конденсатор

9





+

7703017131



с кондиционера

1

Болт шестигранный с буртиком

10





+

7703072236





1

Заклепка G6-9,3




Каталог LADA LARGUS 4601

08.12

92

РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

190111





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200735038



без кондиционера

1

Новые радиаторы охлаждения двигателя

2





+

7700430992





1

Эластичная втулка

3





+

8200765567





1

Кронштейн

4





+

8200765568





1

Кронштейн

5





+

7703033181





1

Гайка шестигранная с шайбой

6





+

7703602206





1

Болт шестигранный с буртиком

7





+

8200694498





1

Дефлектор радиатора

8





+

7703072236





1

Заклепка G6-9,3



Каталог LADA LARGUS 4601

08.12

93

РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

190310





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

214100598R



с кондиционером

1

Радиатор охлаждения двигателя

2





+

7700430992





1

Эластичная втулка

3





+

8200765567





1

Кронштейн

4





+

8200765568





1

Кронштейн

5





+

7703033181





1

Гайка шестигранная с шайбой

6





+

7703602206





1

Болт шестигранный с буртиком

7





+

8200694500



с кондиционером

1

Дифлектор радиатора

8





+

8200741257



с кондиционером

1

Конденсатор

9





+

214100598R



с кондиционером

1

Болт с выпускной цилиндрической
головкой

10





+

7703072236





1

Заклепка G6-9,3



Каталог LADA LARGUS 4601

08.12

94

РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

190311





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200735039





1

Радиатор охлаждения двигателя

2





+

7700430992





1

Эластичная втулка

3





+

8200765567





1

Кронштейн

4





+

8200765568





1

Кронштейн

5





+

7703033181





1

Гайка шастигранная с шайбой

6





+

7703602206





1

Болт шестигранный с буртиком

7





+

8200746546



без кондиционера

1

Дефлектор радиатор

8





+

7703072236





1

Заклепка G6-9,3




Каталог LADA LARGUS 4601

08.12

95

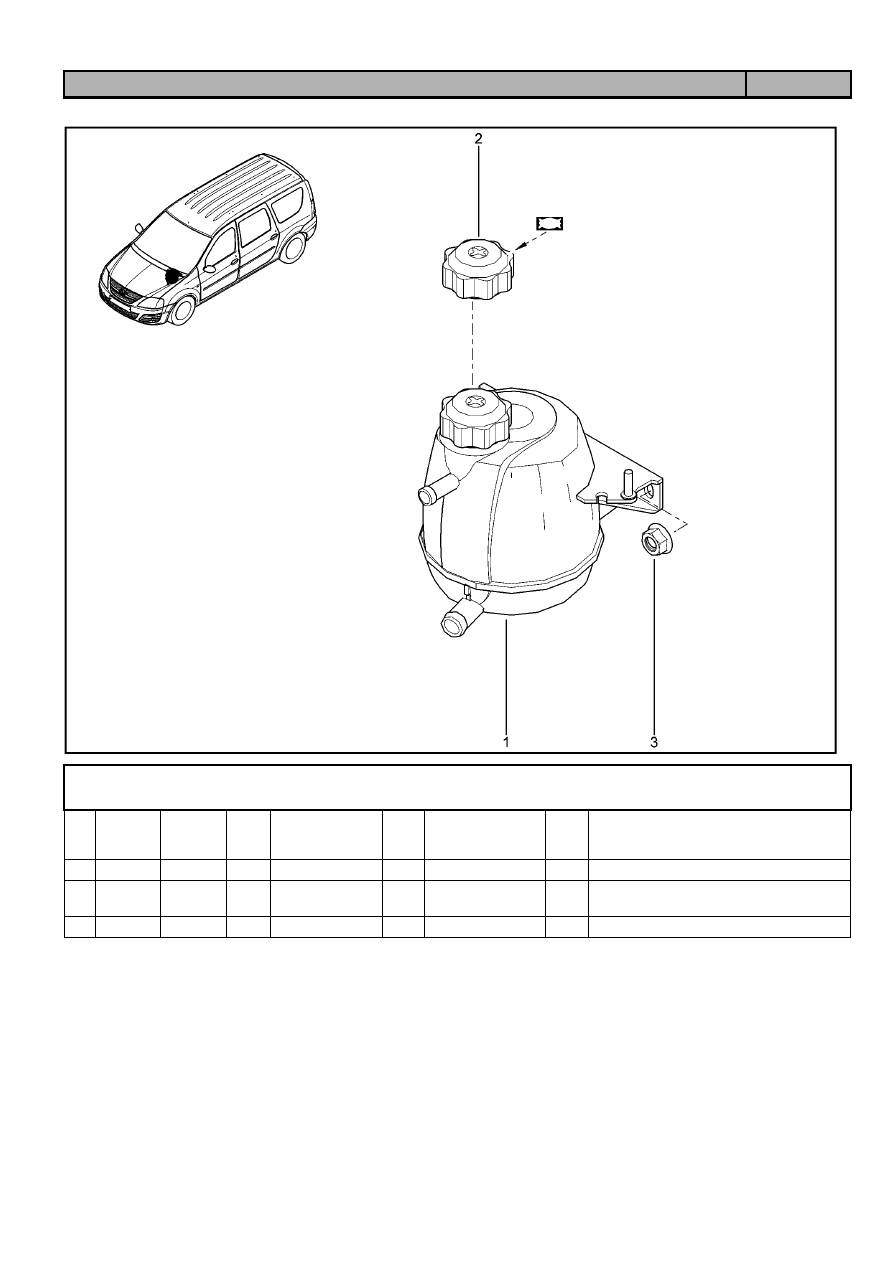

БАЧОК РАСШИРИТЕЛЬНЫЙ

191110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701470460





1

Расширительный бачок

2





+

8200048024





1

Пробка расширительного охлаждающей
жидкости

3





+

7707602002





1

Гайка шестигранная с болтом




Каталог LADA LARGUS 4601

08.12

96

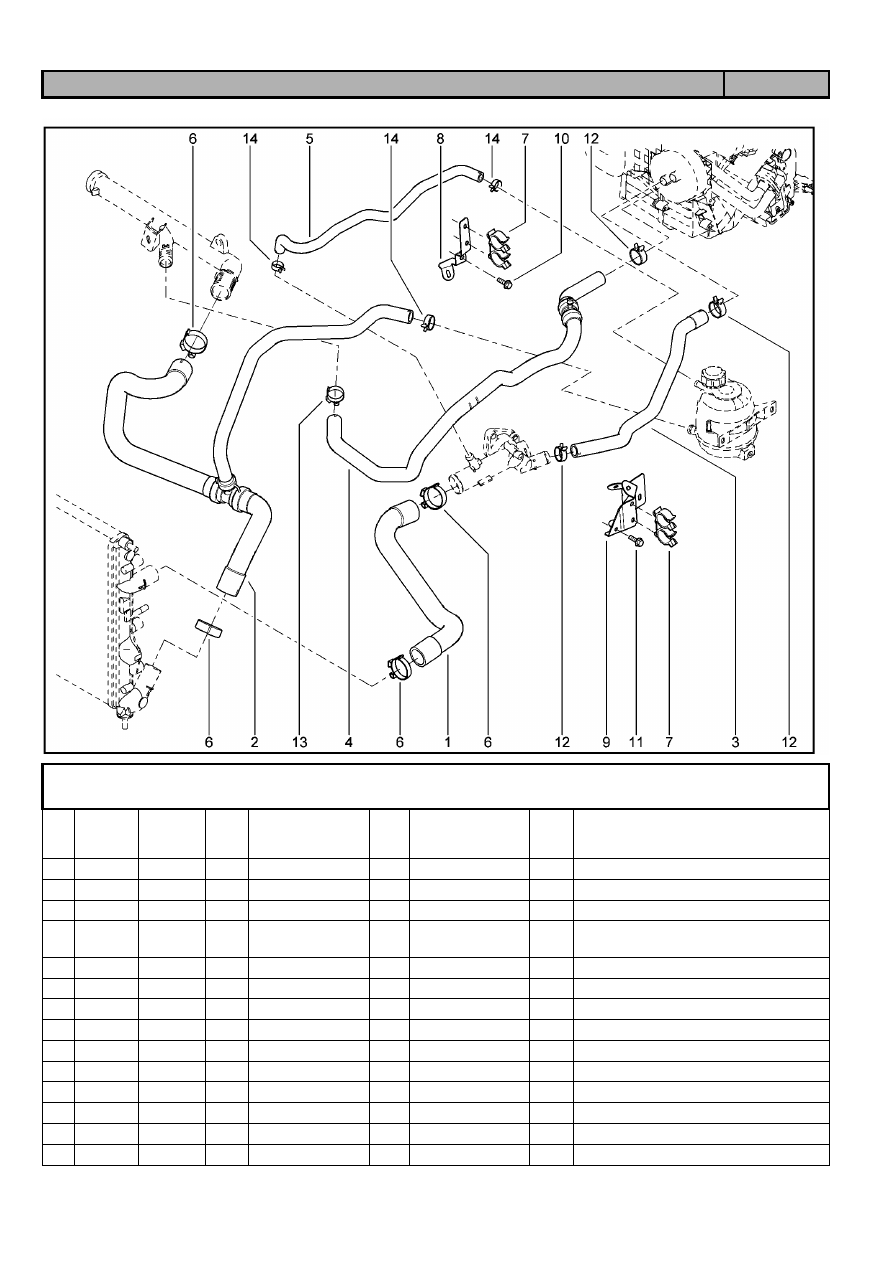

ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

192110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

215011670R



с кондиционером

1

Шланг подводящий радиатора

1





+

8200750019



без кондиционера

1

Шланг подводящий радиатора

2







8200750020







Шланг отводящий радиатора

3





+

6001547050





1

Подводящий шланг расширительного
бачка

4





+

924000807R





1

Шланг подводящий радиатора отопителя

5





+

6001547052





1

Шланг отводящий радиатора отопителя

6





+

7703083430





1

Гибкий зажим

7





+

7703083469





1

Хомут пружинный диаметром 1

8





+

7703083471





1

Хомут крепления

9





+

7703083414





1

Пружинный хомут

10





+

7703079857





1

Хомут шлангов

11





+

8200678956





1

Лапка держателя отверстей трубы
радиатора отопителя

12





+

7703079857





1

Хомут шланогов

12





+

7707033001





1

Гайка шестигранная с фланцем

13





+

7703079584





1

Хомут шланога

Каталог LADA LARGUS 4601

08.12

97

КРОНШТЕЙН СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ [8 КЛ]

192120





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200712361





1

Кронштейн

2





+

7703602192





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

98

ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

192330





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

215010073R





1

Шланг подводящей радиатора

2





+

215030863R





1

Шланг отводящий радиатора

3





+

6001548890





1

Шланг подводящий радиатора отопителя

4





+

119233042R





1

Опорный ролик ремня привода
вспомогательных агрегатов

5





+

6001548892





1

Шланг расширительного бачка

6





+

7703083430





1

Гибкий зажим

7





+

7703079857





1

Хомут шлангов

8





+

6001550663





1

Кронштейн крепления

9





+

7700424756





1

Кронштейн

10





+

7703101447





1

Болт шестигранный с шайбой

11





+

7703002838





1

Болт шестигранный с буртиком

12





+

7703083471





1

Хомут крепления

13





+

7703083414





1

Пружинный хомут

14





+

7703083469





1

Хомут пружинный диаметром 1



Каталог LADA LARGUS 4601

08.12

99

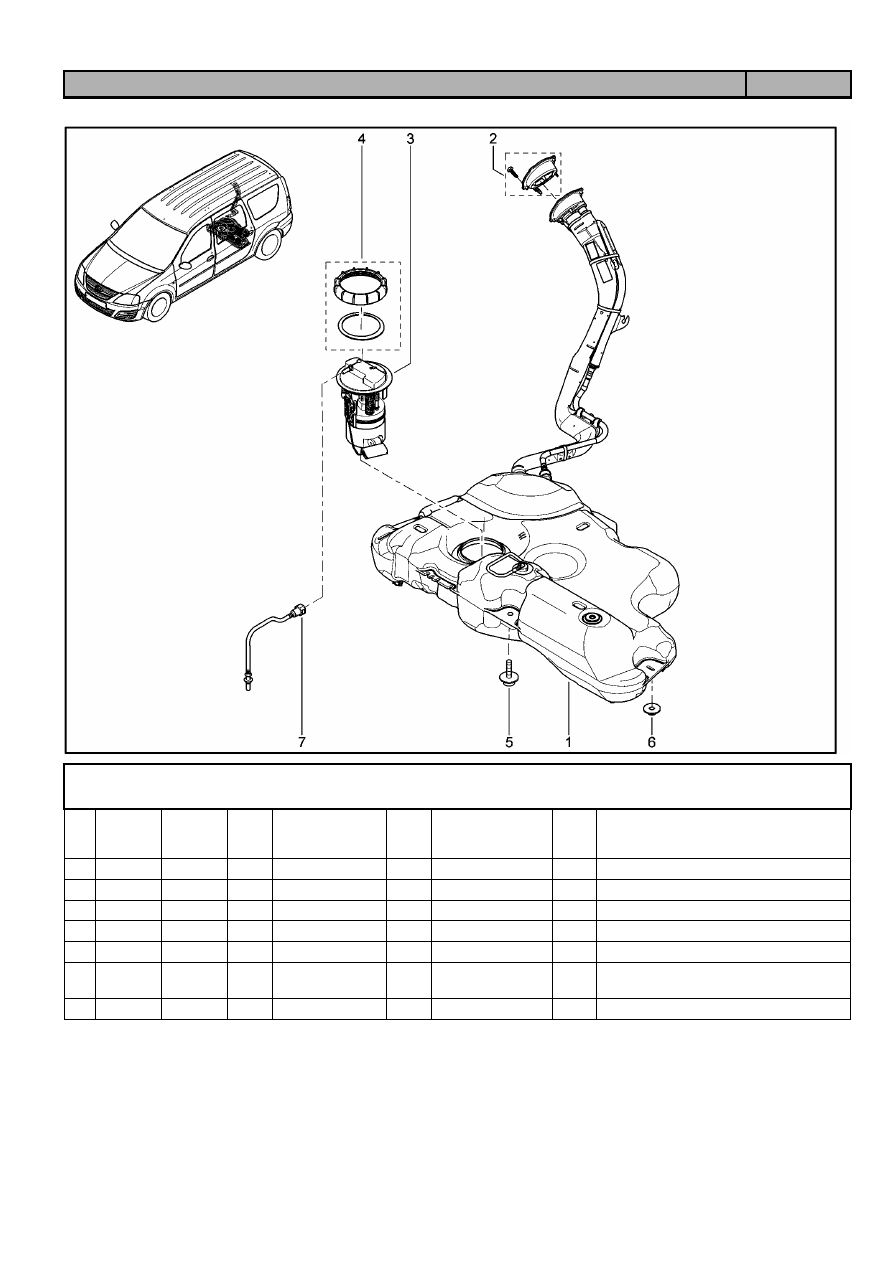

БЕНЗОБАК

193010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001550731





1

Бак топливный

2





+

6001550485





1

Комплект пробка+винт

3





+

172024388R





1

Модуль электробензонасоса

4





+

7701207449





1

Комплект колец электробензонасасо

5





+

7703602090





1

Болт фланцевой

6





+

7703034276





1

Гайка шастигранная самоконтрящаяся с
буртиком

7





+

6001547601





1

Трубка Т2



Каталог LADA LARGUS 4601

08.12

100

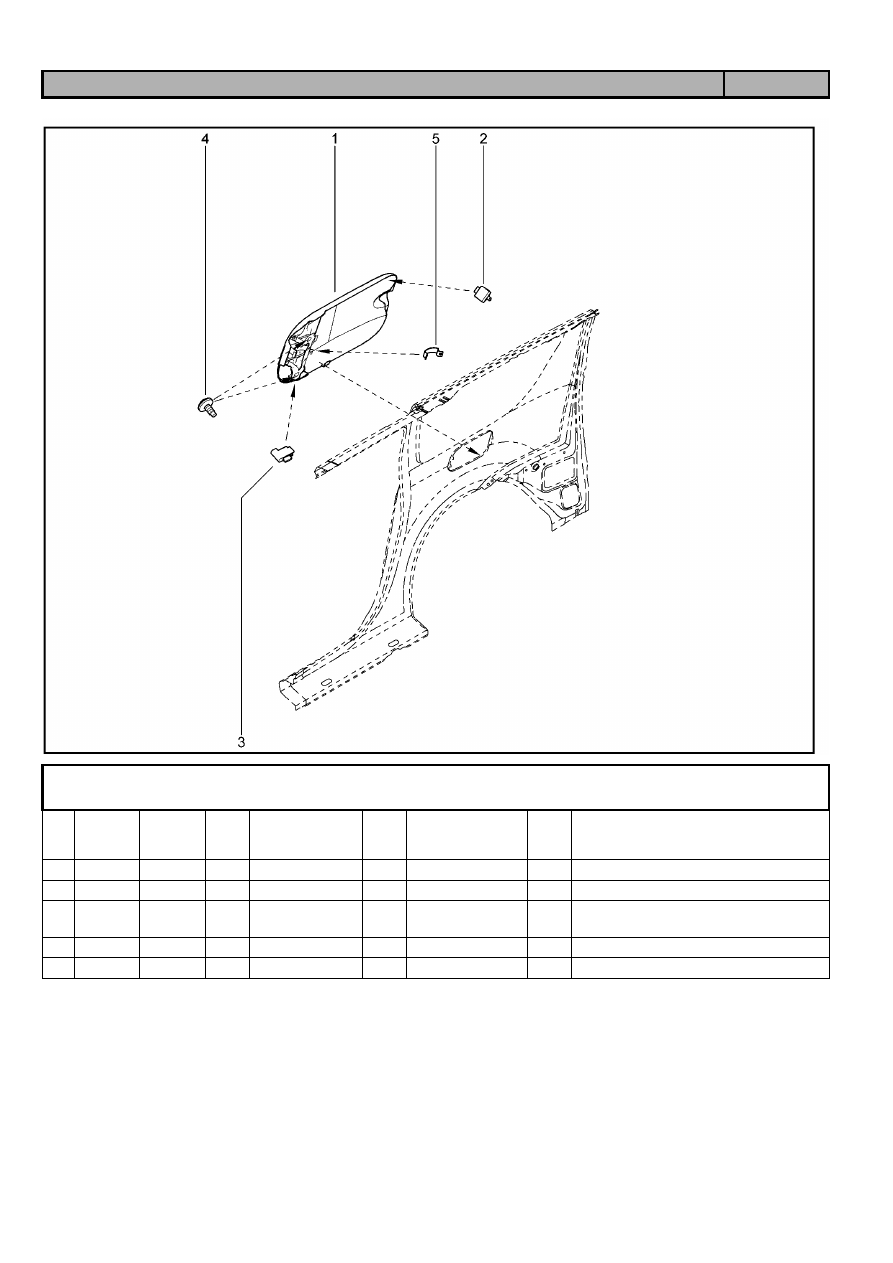

ЛЮК БЕНЗОБАКА

193910





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

788300255R





1

Крышка лючка бензобака в сборе

2





+

788376119R





1

Упор крышки лючка бензобака

3





+

8200348420





1

Упор на звене петли крыки лючка
бензобака

4





+

7703008224





1

Винт с полукруглой головкой

5





+

6001548362





1

Пружина лючка бензобака



Каталог LADA LARGUS 4601

08.12

101

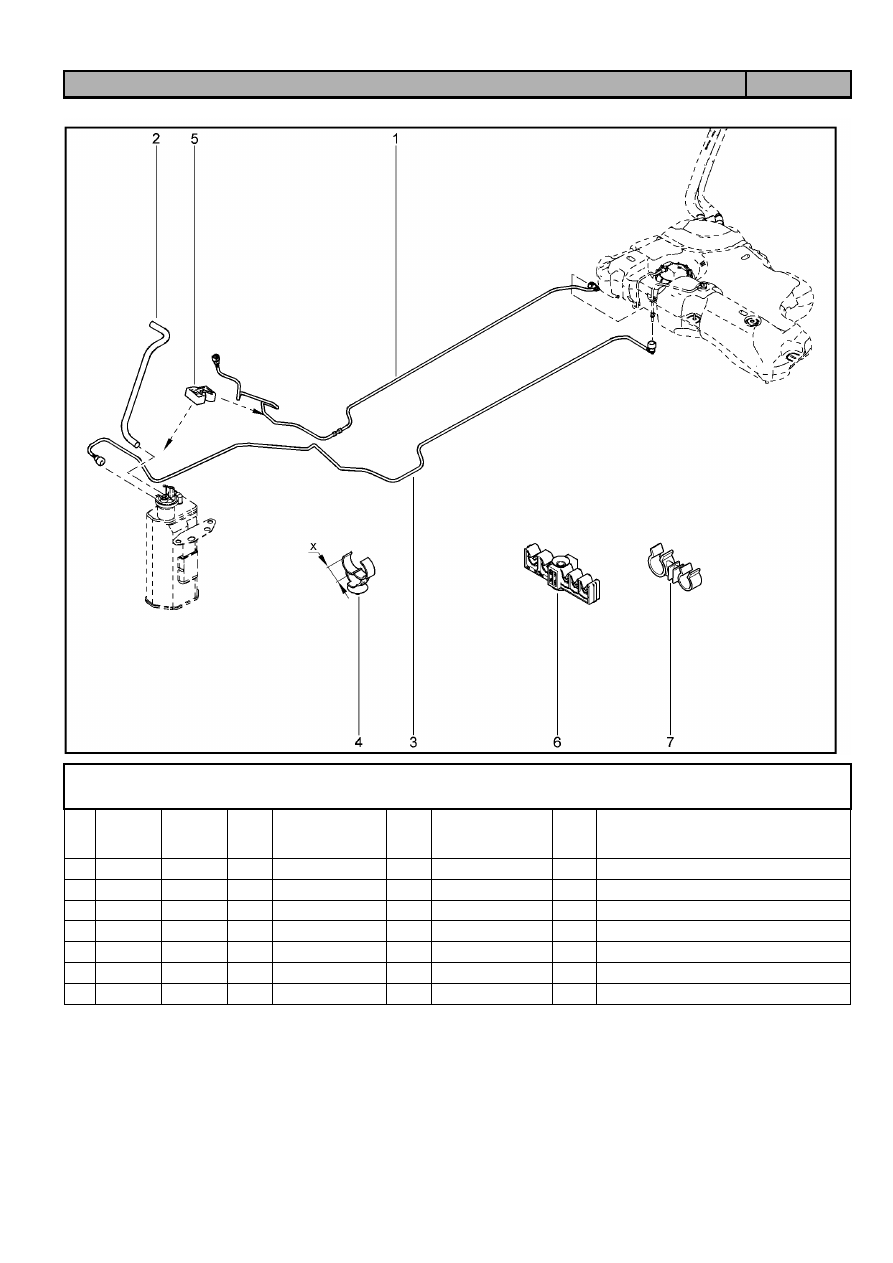

ТРУБКИ И КРЕПЁЖ АДСОРБЕРА

194010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

175068219R





1

Трубопровод топливный

2





+

149123486R





1

Шланг адсорбера

3





+

149122164R





1

Трубка адсорбера бензобака

4





+

7703079285





1

Скоба крепления однместная

5





+

7703079254





1

Скоба крепления 1

6





+

7703179013





1

Скоба крепления 5

7





+

7703179022





1

Клипса крепления двойная
