Toyota Auris Hybrid Touring Sports (2017 year). Manual in German - page 28

481

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

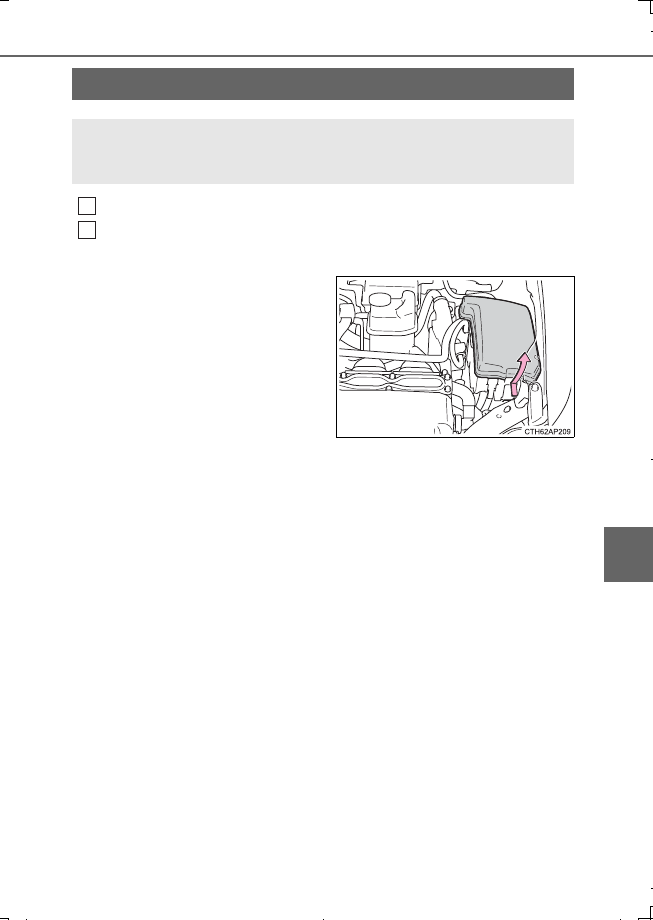

Schalten Sie die Starttaste aus.

Öffnen Sie die Abdeckung des Sicherungskastens.



Motorraum

Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.

Haken Sie beim Einbau des Deckels
zunächst die zwei hinteren Fixierna-
sen ein.

Sicherungen kontrollieren und auswechseln

Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.

1
2

483

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)



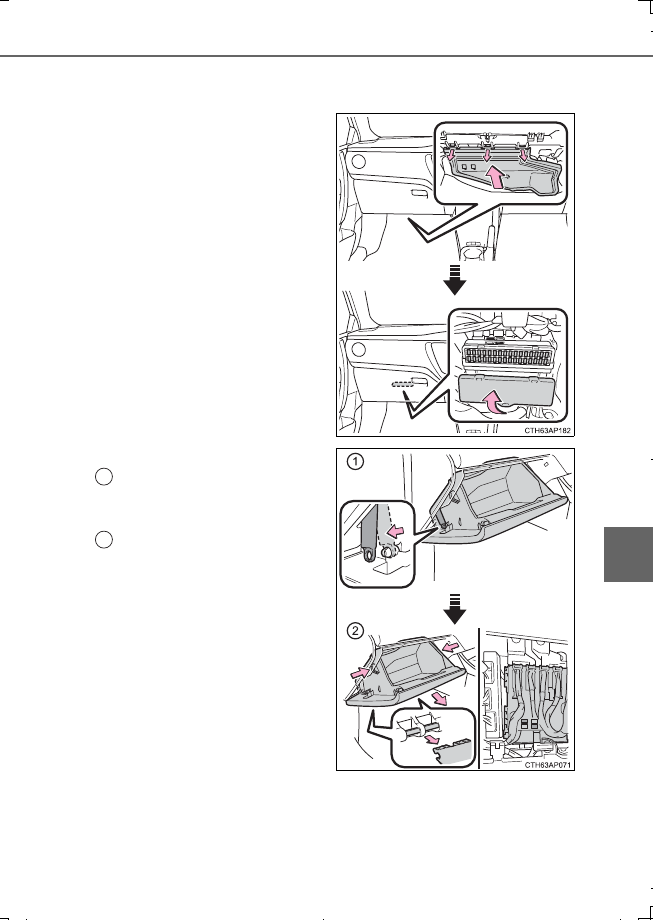

Unter der Instrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechts-
lenkung)

Typ A:

Entfernen Sie die Abdeckung und den
Deckel.

Typ B:

Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.

Drücken Sie beide Seiten des
Handschuhfachs nach innen,
um die oberen Klemmen zu
lösen. Ziehen Sie dann das
Handschuhfach heraus und
lösen Sie die unteren Klemmen.

484

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

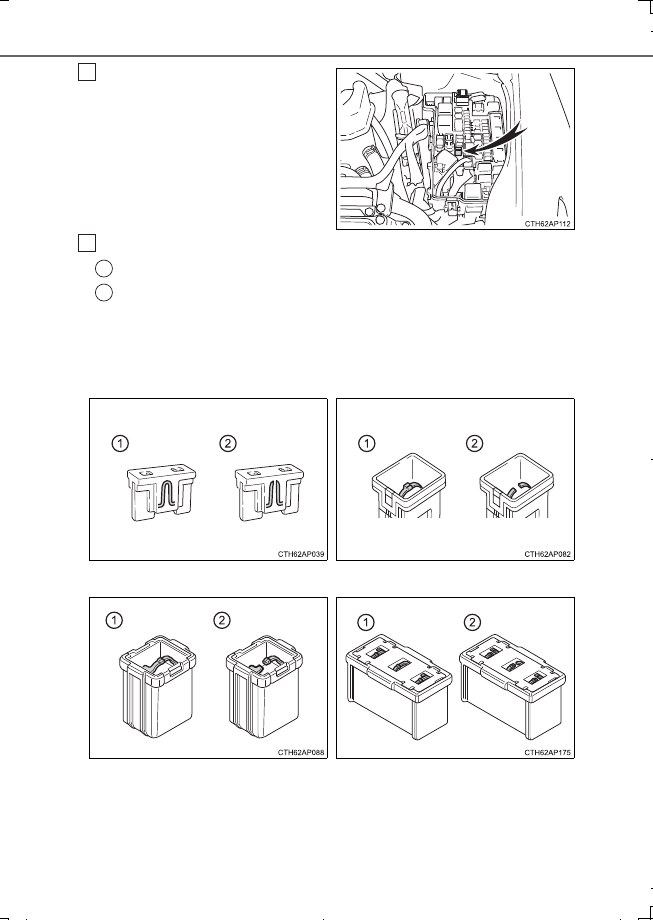

Entfernen Sie die Sicherung mit
dem Sicherungszieher.

Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.

Prüfen Sie, ob die Sicherung durchgebrannt ist.

Normale Sicherung

Durchgebrannte Sicherung

Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.

1
2



Typ A



Typ B



Typ C



Typ D

485

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

■

Nachdem eine Sicherung ausgewechselt wurde

●

Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (



S. 486)

●

Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

■

Bei einer Überlast in einem Stromkreis

Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.

■

Beim Auswechseln von Glühlampen

Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.

WARNUNG

■

Zur Vermeidung von Systemausfällen und Fahrzeugbränden

Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.

●

Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.

●

Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.

●

Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.

■

Sicherungskasten in der Nähe des Leistungsreglers

Prüfen oder ersetzen Sie nie die Sicherungen, da sich Hochspannungsteile und -
kabel in der Nähe des Sicherungskastens befinden.
Andernfalls können Sie einen Stromschlag erleiden, der zum Tod oder schweren
Verletzungen führen kann.

HINWEIS

■

Vor dem Ersetzen von Sicherungen

Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

486

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (



S. 581)

■

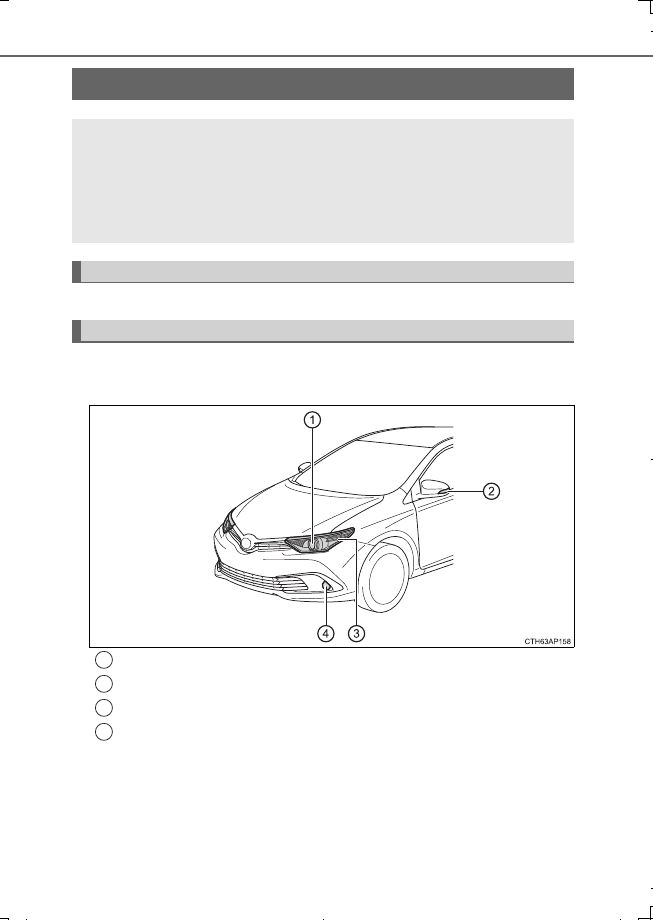

Vorn



Fahrzeuge mit Halogenscheinwerfern

Glühlampen

Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.

Vorbereitungen zum Auswechseln von Glühlampen

Lage der Glühlampen

Scheinwerfer

Seitliche Fahrtrichtungsanzeiger

Vordere Fahrtrichtungsanzeiger

Nebelscheinwerfer (je nach Ausstattung)

1
2
3
4

487

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)



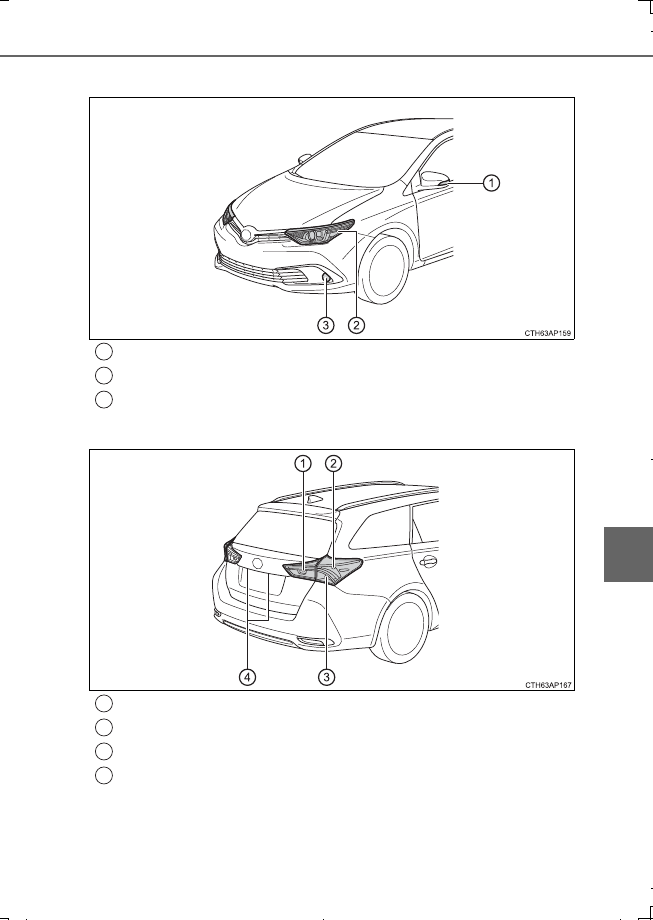

Fahrzeuge mit LED-Scheinwerfern

■

Hinten (Fahrzeuge mit Linkslenkung)

Seitliche Fahrtrichtungsanzeiger

Vordere Fahrtrichtungsanzeiger

Nebelscheinwerfer (je nach Ausstattung)

1
2
3

Rückfahrscheinwerfer

Bremsleuchten

Hintere Fahrtrichtungsanzeiger

Kennzeichenleuchten

1
2
3
4

489

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

■

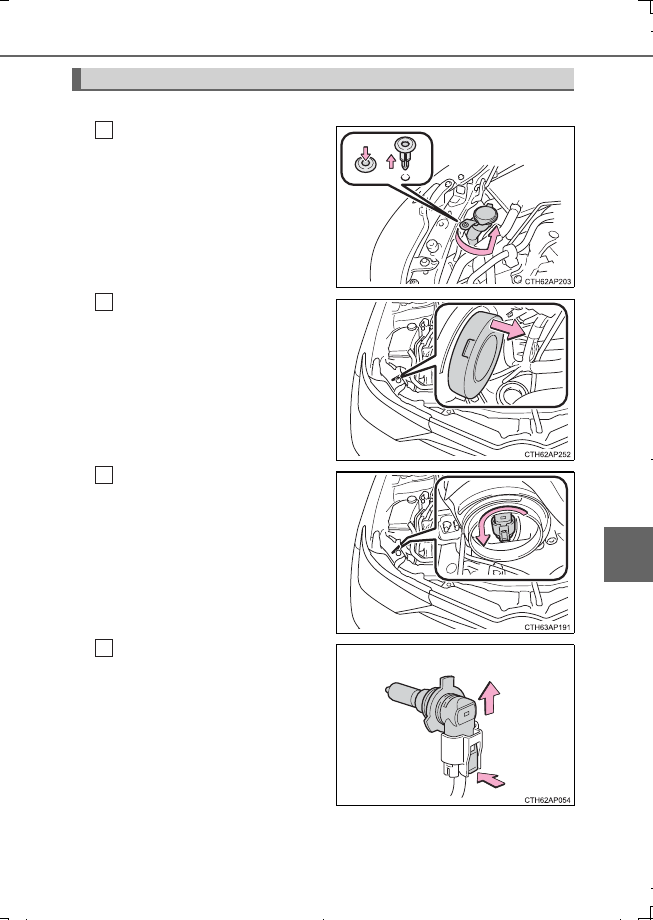

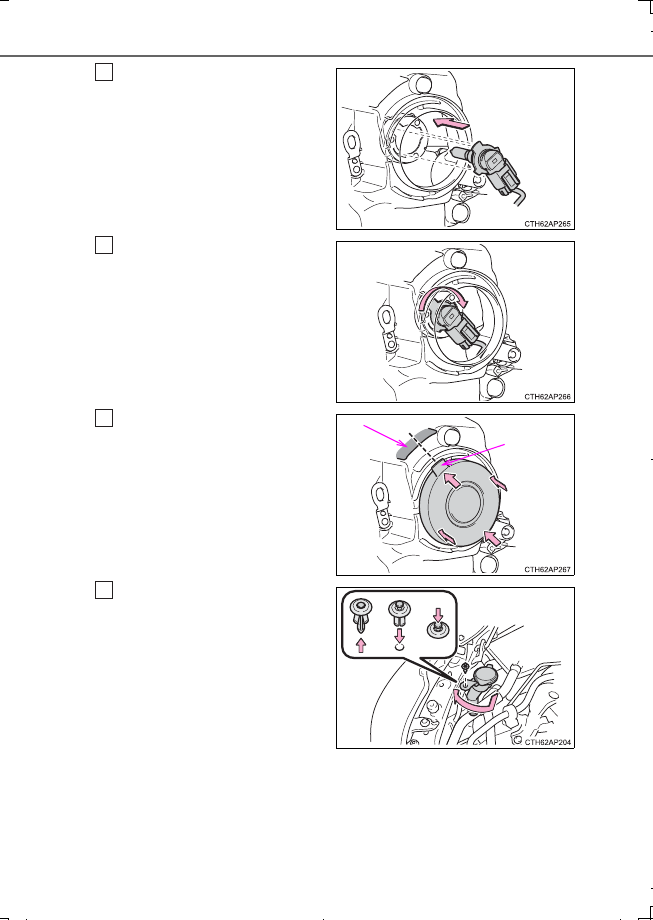

Scheinwerfer (Fahrzeuge mit Halogenscheinwerfern)

Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)

Entfernen Sie die Abdeckung.

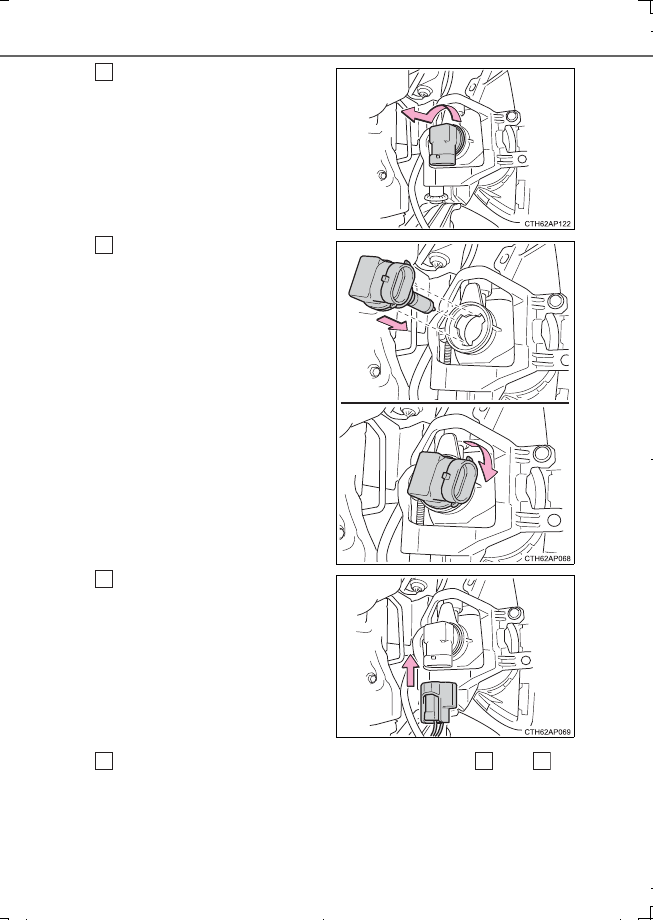

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.

Glühlampen auswechseln

490

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.

Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.

Drehen Sie den Lampensockel
sicher fest.

Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.

Bauen Sie die Abdeckung ein.

Um sicherzustellen, dass die Abde-
ckung sicher eingebaut ist, richten
Sie den vorstehenden Teil (A) an
der Mitte des in der Abbildung dar-
gestellten Bereichs (B) aus und drü-
cken fest gegen den Rand der
Abdeckung.

Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungs-
clip an. (Nur beim Austausch
der rechten Glühlampe.)

491

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

■

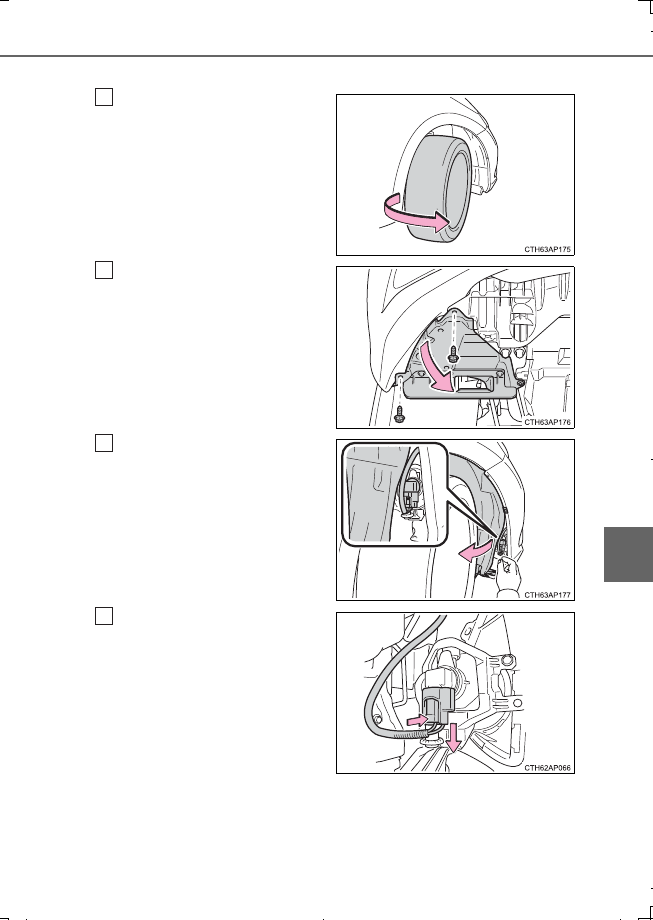

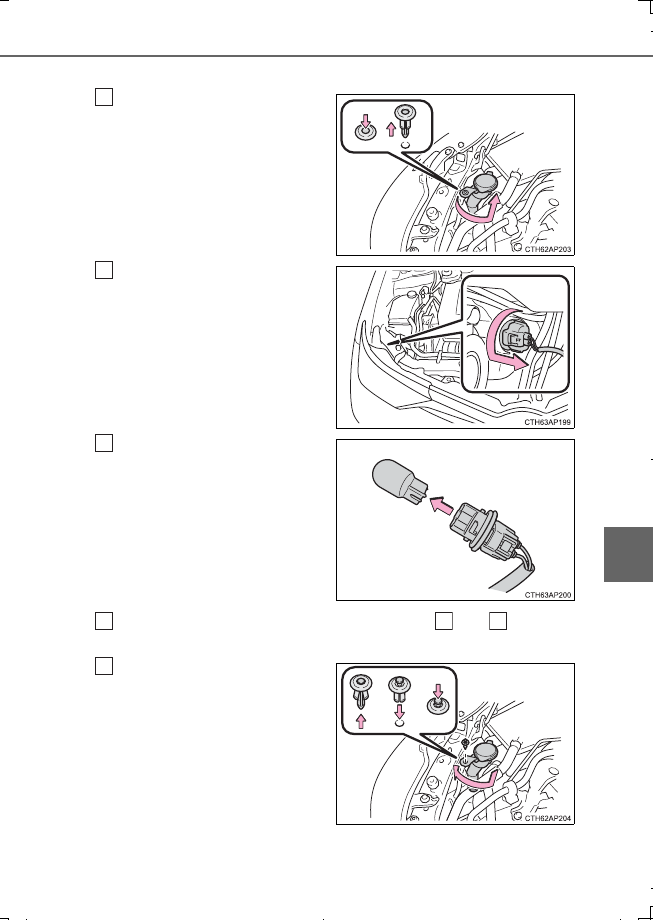

Nebelscheinwerfer (je nach Ausstattung)

Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
zu ersetzenden Leuchte.

Drehen Sie das Lenkrad so, dass
Ihre Hand zwischen dem Reifen und
dem Innenkotflügel gut Platz hat.

Entfernen Sie die 2 Schrauben
und entfernen Sie teilweise den
Innenkotflügel.

Nehmen Sie den Innenkotflügel
teilweise ab, bis die Glühlampe
zu sehen ist.

Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.

492

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Setzen Sie eine neue
Glühlampe ein.

Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.

Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.

Setzen Sie den Steckverbinder
ein.

Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.

Beim Einbau des Innenkotflügels die Anweisungen in

und

umgekehrter Reihenfolge ausführen.

Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.

493

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

■

Vordere Fahrtrichtungsanzeiger

Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.

Entfernen Sie die Glühlampe.

Beim Einbau der Glühlampe die Anweisungen in

und

in umge-

kehrter Reihenfolge ausführen.

Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungs-
clip an. (Nur beim Austausch
der rechten Glühlampe.)

494

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

■

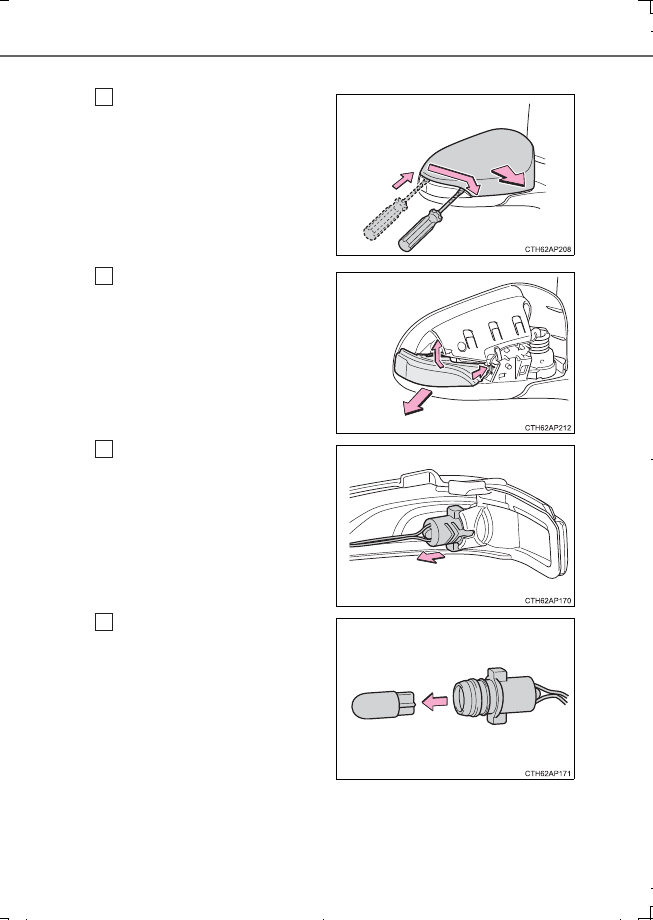

Seitliche Fahrtrichtungsanzeiger

Entfernen Sie die Abdeckung

Führen Sie den Schlitzschrau-
bendreher ein und schieben Sie ihn
am seitlichen Fahrtrichtungsanzei-
ger entlang.

Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.

Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.

Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.

Entfernen Sie die Glühlampe.

495

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

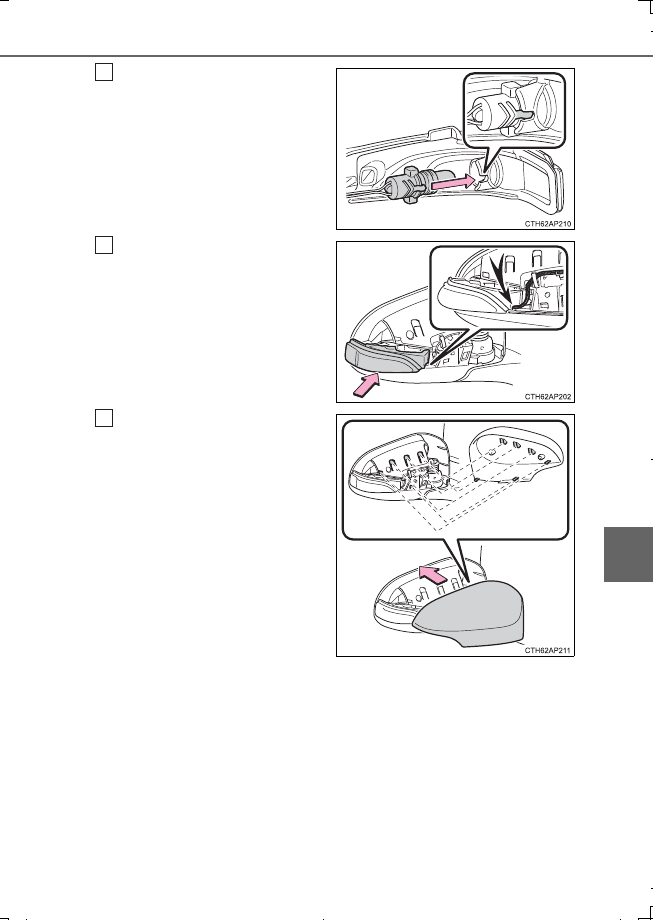

Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.

Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.

Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelstrang durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.

Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.

Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.

496

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

■

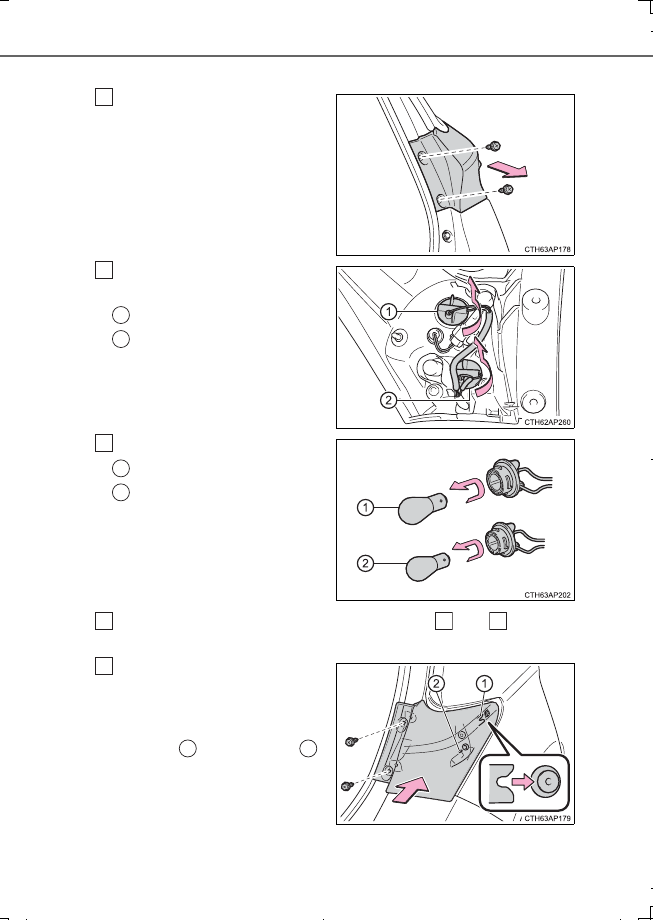

Bremsleuchten und hintere Fahrtrichtungsanzeiger

Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Nehmen Sie die Leuchtenbau-
gruppe heraus, indem Sie sie
gerade nach hinten ziehen.

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.

Bremsleuchten

Hintere Fahrtrichtungsanzei-
ger

Entfernen Sie die Glühlampe.

Bremsleuchten

Hintere Fahrtrichtungsanzei-
ger

Beim Einbau der Glühlampe die Anweisungen in

und

in umge-

kehrter Reihenfolge ausführen.

Setzen Sie die Leuchtenbau-
gruppe ein und montieren Sie
anschließend die 2 Schrauben.

Richten Sie beim Montieren die
Führung (

) und den Stift (

)

der Leuchtenbaugruppe an der Fas-
sung aus.

1
2

497

7-3. Wartung in Eigenregie

Wartung

und Pfle

ge des Fahr

zeug

AURIS HV Touring Sports_EM (OM12L20M)

■

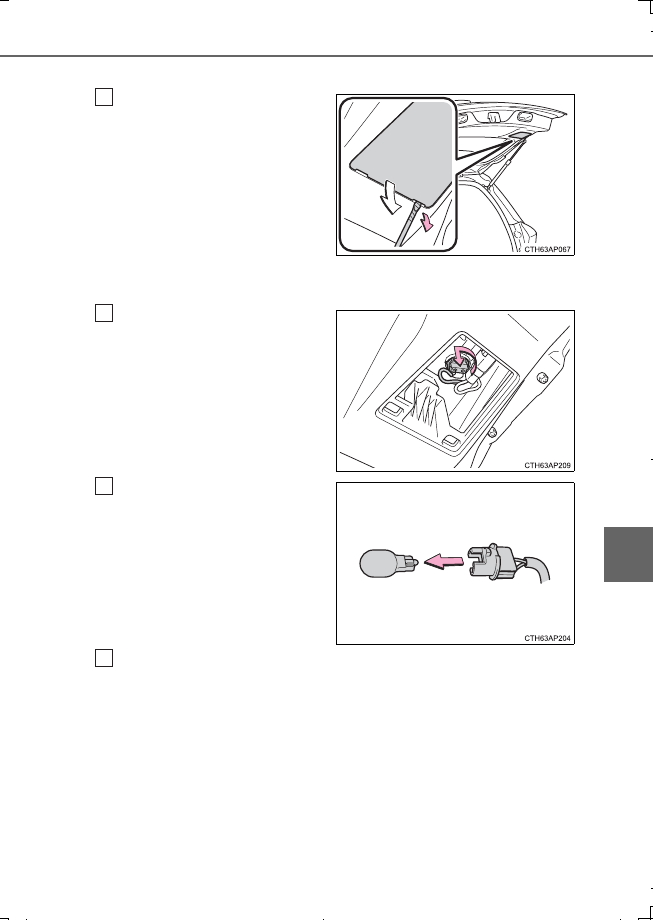

Rückfahrscheinwerfer

Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.

Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in das
Loch an der Oberseite der Abde-
ckung ein und entfernen Sie sie wie
in der Abbildung gezeigt.

Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Entfernen Sie die Glühlampe.

Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.

498

7-3. Wartung in Eigenregie

AURIS HV Touring Sports_EM (OM12L20M)

■

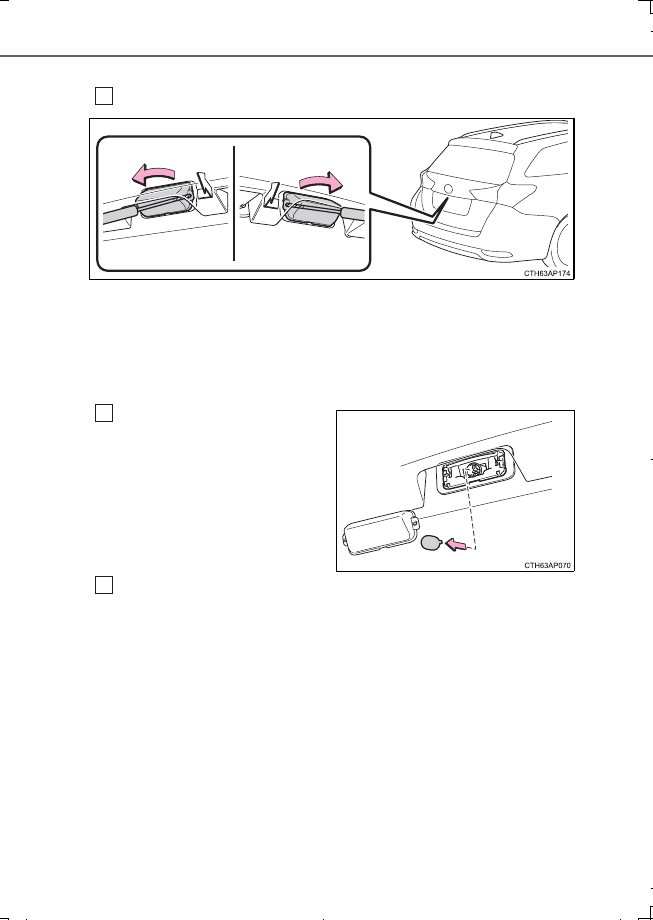

Kennzeichenleuchten

Entfernen Sie die Abdeckung.

Führen Sie einen Schlitzschraubendreher in der passenden Größe in
die Öffnung der Abdeckung an der inneren Seite ein, lösen Sie den
Greifer und hebeln Sie die Abdeckung, wie in der Abbildung gezeigt, zur
äußeren Seite heraus.

Die Spitze des Schraubendrehers mit Klebeband umwickeln, um eine Beschädi-
gung Schäden am Fahrzeug zu vermeiden.

Entfernen Sie die Glühlampe.

Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.

■

Austauschen der folgenden Glühlampen

Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.

●

Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern)

●

Standlichter vorn/Tagesfahrlichter

●

Zusatzbremsleuchte

●

Schlussleuchten

●

Nebelschlussleuchte

Content .. 26 27 28 29 ..
