Toyota RAV4 (2020 year). Manual in english - part 11

654

8-2. Steps to take in an emergency

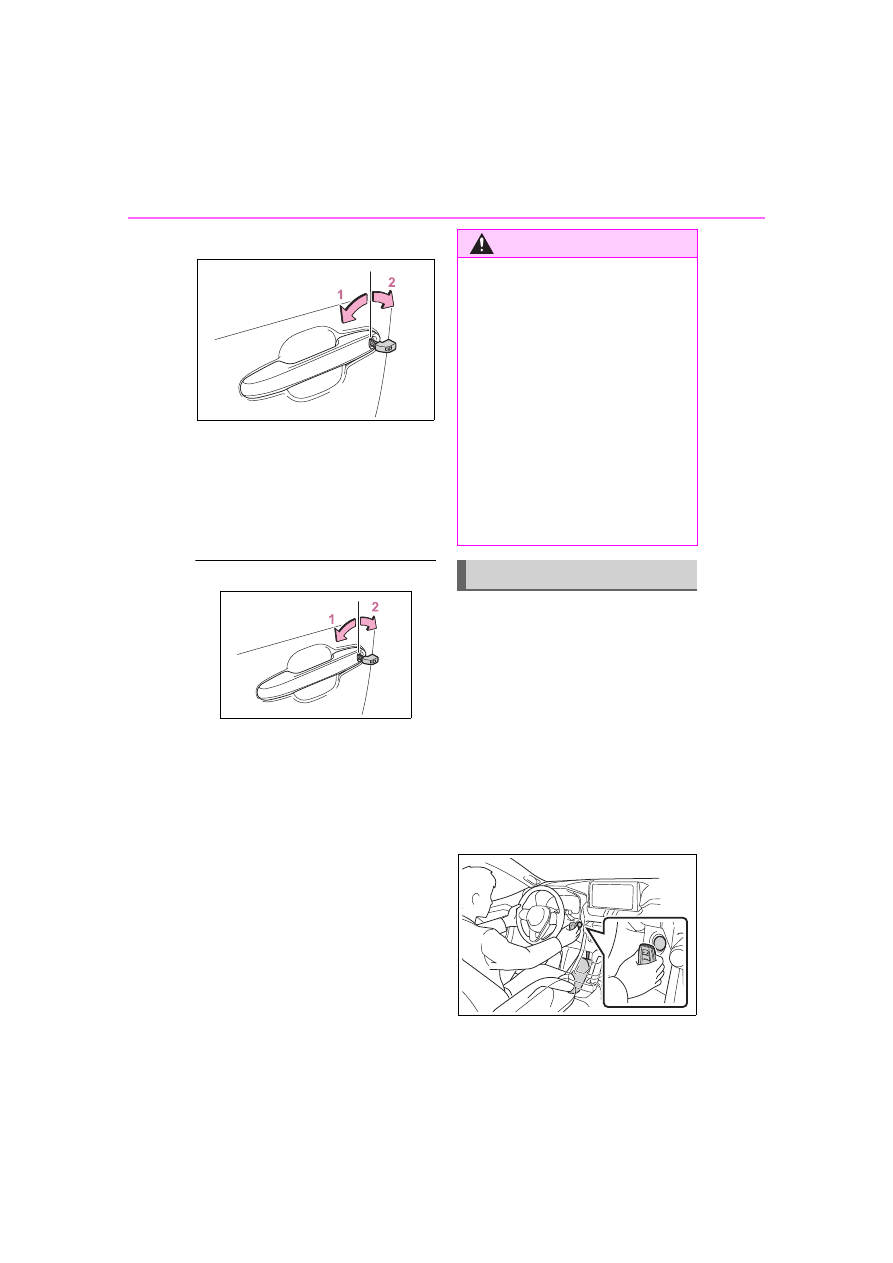

following operations.

1

Locks all the doors

2

Unlocks the door

Turning the key rearward unlocks
the driver’s door. Turning the key
once again within 5 seconds
unlocks the other doors.

■

Key linked functions

1

Closes the windows and the
moon roof

*1

 or panoramic moon

roof

*1

 (turn and hold)

*2

2

Opens the windows and the
moon roof

*1

 or panoramic moon

roof

*1

 (turn and hold)

*2

*1

:If equipped

*2

:These settings must be custom-

ized at your Toyota dealer.

1

Ensure that the shift lever is
in P and depress the brake
pedal.

2

Touch the Toyota emblem
side of the electronic key to
the engine switch.

When the electronic key is

detected, a buzzer sounds and the

engine switch will turn to ON.
When the smart key system is

deactivated in customization set-

ting, the engine switch will turn to

ACC.

WARNING

■

When using the mechanical

key and operating the power

windows or the moon roof (if

equipped) or panoramic

moon roof (if equipped)

Operate the power window or the

moon roof or panoramic moon

roof after checking to make sure

that there is no possibility of any

passenger having any of their

body parts caught in the window

or the moon roof or panoramic

moon roof. Also, do not allow chil-

dren to operate the mechanical

key. It is possible for children and

other passengers to get caught in

the power window or the moon

roof or panoramic moon roof.

Starting the engine

655

8-2. Steps to take in an emergency

8

Whe

n tr

ouble

 a

rises

3

Firmly depress the brake

pedal and check that



is displayed on the multi-
information display.

4

Press the engine switch
shortly and firmly.

In the event that the engine still
cannot be started, contact your
Toyota dealer.

■

Stopping the engine

Shift the shift lever to P, set the park-

ing brake and press the engine

switch as you normally do when

stopping the engine.

■

Replacing the key battery

As the above procedure is a tempo-

rary measure, it is recommended

that the electronic key battery be

replaced immediately when the bat-

tery is depleted. (



P.604)

■

Alarm (if equipped)

Using the mechanical key to lock

the doors will not set the alarm sys-

tem.

If a door is unlocked using the

mechanical key when the alarm sys-

tem is set, the alarm may be trig-

gered. (



P.73)

■

Changing engine switch modes

Release the brake pedal and press

the engine switch in step

3

 above.

The engine does not start and

modes will be changed each time

the switch is pressed. (



P.197)

If you have a set of jumper (or
booster) cables and a second
vehicle with a 12-volt battery,
you can jump start your vehicle
by following the steps below.

1

Vehicles with alarm: Confirm
that the electronic key is
being carried.

When connecting the jumper (or

booster) cables, depending on the

situation, the alarm may activate

and the doors locked. (



P.74)

2

Open the hood. (



P.571)

If the vehicle battery

is discharged

The following procedures
may be used to start the
engine if the vehicle’s bat-
tery is discharged.
You can also call your Toy-
ota dealer or a qualified
repair shop.

Restarting the engine

656

8-2. Steps to take in an emergency

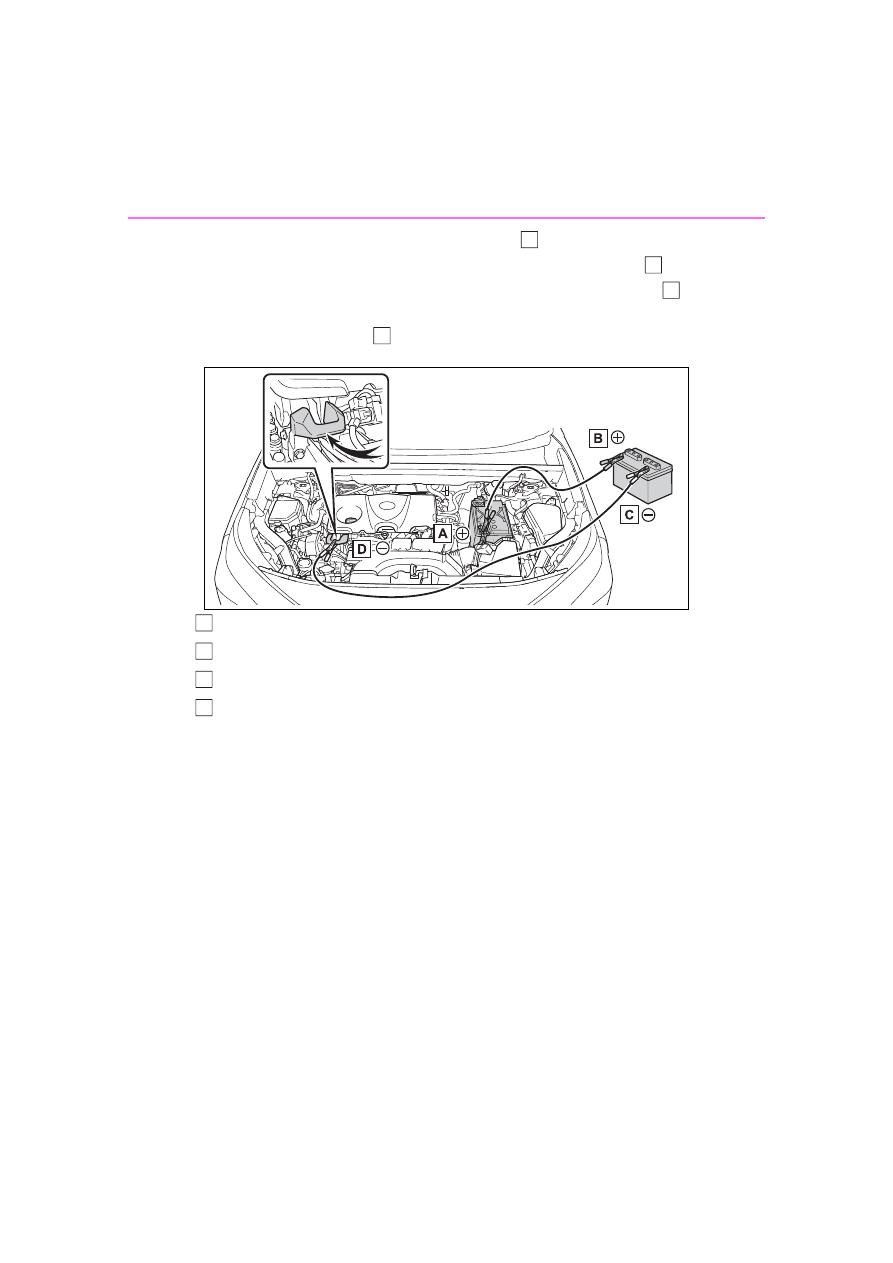

3

Connect a positive jumper cable clamp to

 on your vehicle and

connect the clamp on the other end of the positive cable to

 on

the second vehicle. Then, connect a negative cable clamp to



on the second vehicle and connect the clamp at the other end of
the negative cable to

.

Positive (+) battery terminal (your vehicle)

Positive (+) battery terminal (second vehicle)

Negative (-) battery terminal (second vehicle)

Solid, stationary, unpainted metallic point away from the battery
and any moving parts as shown in the illustration

4

Start the engine of the sec-
ond vehicle. Increase the
engine speed slightly and
maintain at that level for
approximately 5 minutes to
recharge the battery of your
vehicle.

5

Vehicles with smart key sys-
tem only: Open and close
any of the doors of your vehi-
cle with the engine switch
OFF.

6

Vehicles without smart key
system: Maintain the engine

speed of the second vehicle
and start the engine of your
vehicle.
Vehicles with smart key sys-
tem: Maintain the engine
speed of the second vehicle
and start the engine of your
vehicle by turning the engine
switch to ON.

7

Once the vehicle’s engine
has started, remove the
jumper cables in the exact
reverse order from which
they were connected.

A

B

C

D

A

B

C

D

657

8-2. Steps to take in an emergency

8

Whe

n tr

ouble

 a

rises

Once the engine starts, have the
vehicle inspected at your Toyota
dealer as soon as possible.

■

Starting the engine when the

battery is discharged

The engine cannot be started by

push-starting.

■

To prevent battery discharge

●

Turn off the headlights and the

audio system while the engine is

stopped.

(Vehicles with Stop & Start system:

Except when the engine is stopped

due to the Stop & Start system)

●

Turn off any unnecessary electri-

cal components when the vehicle

is running at a low speed for an

extended period, such as in heavy

traffic.

■

When the battery is removed or

discharged

●

Information stored in the ECU is

cleared. When the battery is

depleted, have the vehicle

inspected at your Toyota dealer.

●

Some systems may require initial-

ization. (



P.699)

■

When removing the battery ter-

minals

When the battery terminals are

removed, the information stored in

the ECU is cleared. Before remov-

ing the battery terminals, contact

your Toyota dealer.

■

Charging the battery

The electricity stored in the battery

will discharge gradually even when

the vehicle is not in use, due to nat-

ural discharge and the draining

effects of certain electrical appli-

ances. If the vehicle is left for a long

time, the battery may discharge,

and the engine may be unable to

start. (The battery recharges auto-

matically during driving.)

■

When recharging or replacing

the battery (vehicles without

smart key start system)

The engine may not start on the first

attempt after the battery has

recharged but will start normally

after the second attempt. This is not

a malfunction.

■

When recharging or replacing

the battery (vehicles with smart

key system)

●

In some cases, it may not be pos-

sible to unlock the doors using the

smart key system when the bat-

tery is discharged. Use the wire-

less remote control or the

mechanical key to lock or unlock

the doors.

●

The engine may not start on the

first attempt after the battery has

recharged but will start normally

after the second attempt. This is

not a malfunction.

●

The engine switch mode is memo-

rized by the vehicle. When the

battery is reconnected, the system

will return to the mode it was in

before the battery was dis-

charged. Before disconnecting the

battery, turn the engine switch off.

If you are unsure what mode the

engine switch was in before the

battery discharged, be especially

careful when reconnecting the

battery.

■

When the battery is removed or

discharged (vehicles with Stop

& Start system)

The Stop & Start system may not

automatically stop the engine for up

to an hour.

■

When replacing the battery

●

Vehicles with Stop & Start system:

Use a genuine battery specifically

designed for use with the Stop &

Start system or a battery with equiv-

alent specifications to a genuine

battery. If an unsupported battery is

used, Stop & Start system functions

may be restricted to protect the bat-

658

8-2. Steps to take in an emergency

tery. Also, battery performance may

decrease and the engine may not

be able to restart. Contact your Toy-

ota dealer for details.

●

Use a battery that conforms to

European regulations.

●

Type A:

Use a battery that the case size is

same as the previous one (LN3), 20

hours rate capacity (20HR) is equiv-

alent (65Ah) or greater, and perfor-

mance rating (CCA) is equivalent

(603A) or greater.
Type B:
Use a battery that the case size is

same as the previous one (LN2), 20

hours rate capacity (20HR) is equiv-

alent (60Ah) or greater, and perfor-

mance rating (CCA) is equivalent

(560A) or greater.
Type C:
Use a battery that the case size is

same as the previous one (LN2), 20

hours rate capacity (20HR) is equiv-

alent (60Ah) or greater, and perfor-

mance rating (CCA) is equivalent

(563A) or greater.

• If the sizes differ, the battery can-

not be properly secured.

• If the 20 hour rate capacity is low,

even if the time period where the

vehicle is not used is a short time,

the battery may discharge and

engine may not be able to start.

WARNING

■

When removing the battery

terminals

Always remove the negative (-)

terminal first. If the positive (+) ter-

minal contacts any metal in the

surrounding area when the posi-

tive (+) terminal is removed, a

spark may occur, leading to a fire

in addition to electrical shocks

and death or serious injury.

■

Avoiding battery fires or

explosions

Observe the following precautions

to prevent accidentally igniting the

flammable gas that may be emit-

ted from the battery:

●

Make sure each jumper cable is

connected to the correct termi-

nal and that it is not unintention-

ally in contact with any other

than the intended terminal.

●

Do not allow the other end of

the jumper cable connected to

the “+” terminal to come into

contact with any other parts or

metal surfaces in the area, such

as brackets or unpainted metal.

●

Do not allow the + and - clamps

of the jumper cables to come

into contact with each other.

●

Do not smoke, use matches,

cigarette lighters or allow open

flame near the battery.

■

Battery precautions

The battery contains poisonous

and corrosive acidic electrolyte,

while related parts contain lead

and lead compounds. Observe

the following precautions when

handling the battery:

●

When working with the battery,

always wear safety glasses and

take care not to allow any bat-

tery fluids (acid) to come into

contact with skin, clothing or the

vehicle body.

●

Do not lean over the battery.

●

In the event that battery fluid

comes into contact with the skin

or eyes, immediately wash the

affected area with water and

seek medical attention.

Place a wet sponge or cloth

over the affected area until

medical attention can be

received.

659

8-2. Steps to take in an emergency

8

Whe

n tr

ouble

 a

rises

1

Stop the vehicle in a safe
place and turn off the air con-
ditioning system, and then
stop the engine.

2

If you see steam:
Carefully lift the hood after
the steam subsides.
If you do not see steam:
Carefully lift the hood.

WARNING

●

Always wash your hands after

handling the battery support,

terminals, and other battery-

related parts.

●

Do not allow children near the

battery.

■

When replacing the battery

For information regarding battery

replacement, contact your Toyota

dealer.

NOTICE

■

When handling jumper cables

When connecting the jumper

cables, ensure that they do not

become entangled in the cooling

fan or engine drive belt.

If your vehicle over-

heats

The following may indicate
that your vehicle is over-
heating.



The needle of the engine
coolant temperature gauge
(



P.82, 85) enters the red

zone or a loss of engine
power is experienced. (For
example, the vehicle speed
does not increase.)



“Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” is shown
on the multi-information dis-
play.



Steam comes out from
under the hood.

Correction procedures

660

8-2. Steps to take in an emergency

3

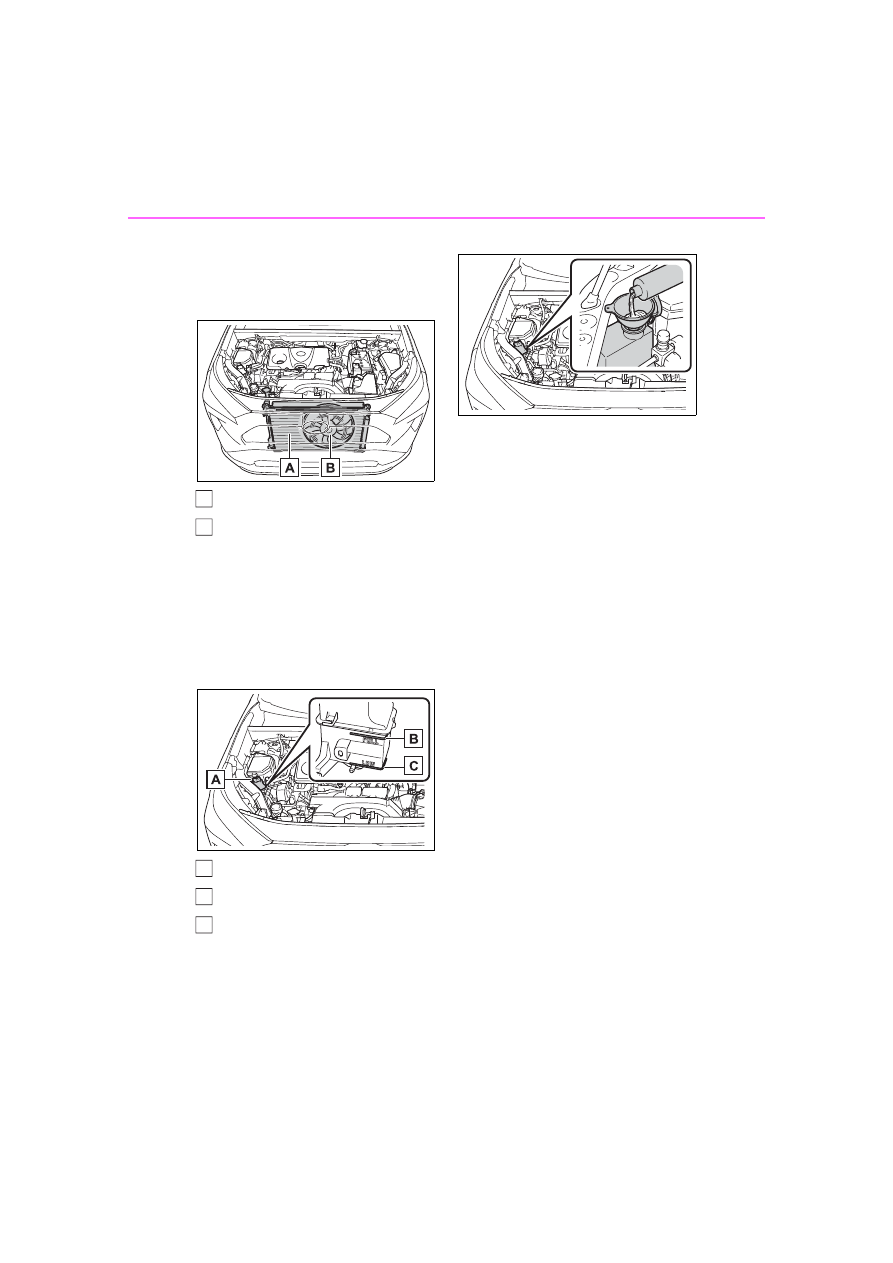

After the engine has cooled
down sufficiently, inspect the
hoses and radiator core (radi-
ator) for any leaks.

Radiator

Cooling fan

If a large amount of coolant leaks,

immediately contact your Toyota

dealer.

4

The coolant level is satisfac-
tory if it is between the
“FULL” and “LOW” lines on
the reservoir.

Reservoir

“FULL” line

“LOW” line

5

Add coolant if necessary.

Water can be used in an emer-

gency if coolant is unavailable.

6

Start the engine and turn the
air conditioning system on to
check that the radiator cool-
ing fan operates and to check
for coolant leaks from the
radiator or hoses.

The fan operates when the air con-

ditioning system is turned on imme-

diately after a cold start. Confirm

that the fan is operating by check-

ing the fan sound and air flow. If it is

difficult to check these, turn the air

conditioning system on and off

repeatedly. (The fan may not oper-

ate in freezing temperatures.)

7

If the fan is not operating:
Stop the engine immediately
and contact your Toyota
dealer.
If the fan is operating:
Have the vehicle inspected at
the nearest Toyota dealer.

8

Check if “Engine Coolant
Temp High Stop in a Safe
Place See Owner’s Manual”
is shown on the multi-infor-
mation display.

If the message does not disappear:

Stop the engine and contact your

Toyota dealer.
If the message is not displayed:

Have the vehicle inspected at the

nearest Toyota dealer.

A

B

A

B

C

661

8-2. Steps to take in an emergency

8

Whe

n tr

ouble

 a

rises

1

Stop the engine. Set the
parking brake and shift the
shift lever to P.

2

Remove the mud, snow or
sand from around the stuck
tire.

3

Place wood, stones or some
other material to help provide
traction under the tires.

4

Restart the engine.

5

Shift the shift lever to D or R
and release the parking
brake. Then, while exercising
caution, depress the acceler-
ator pedal.

■

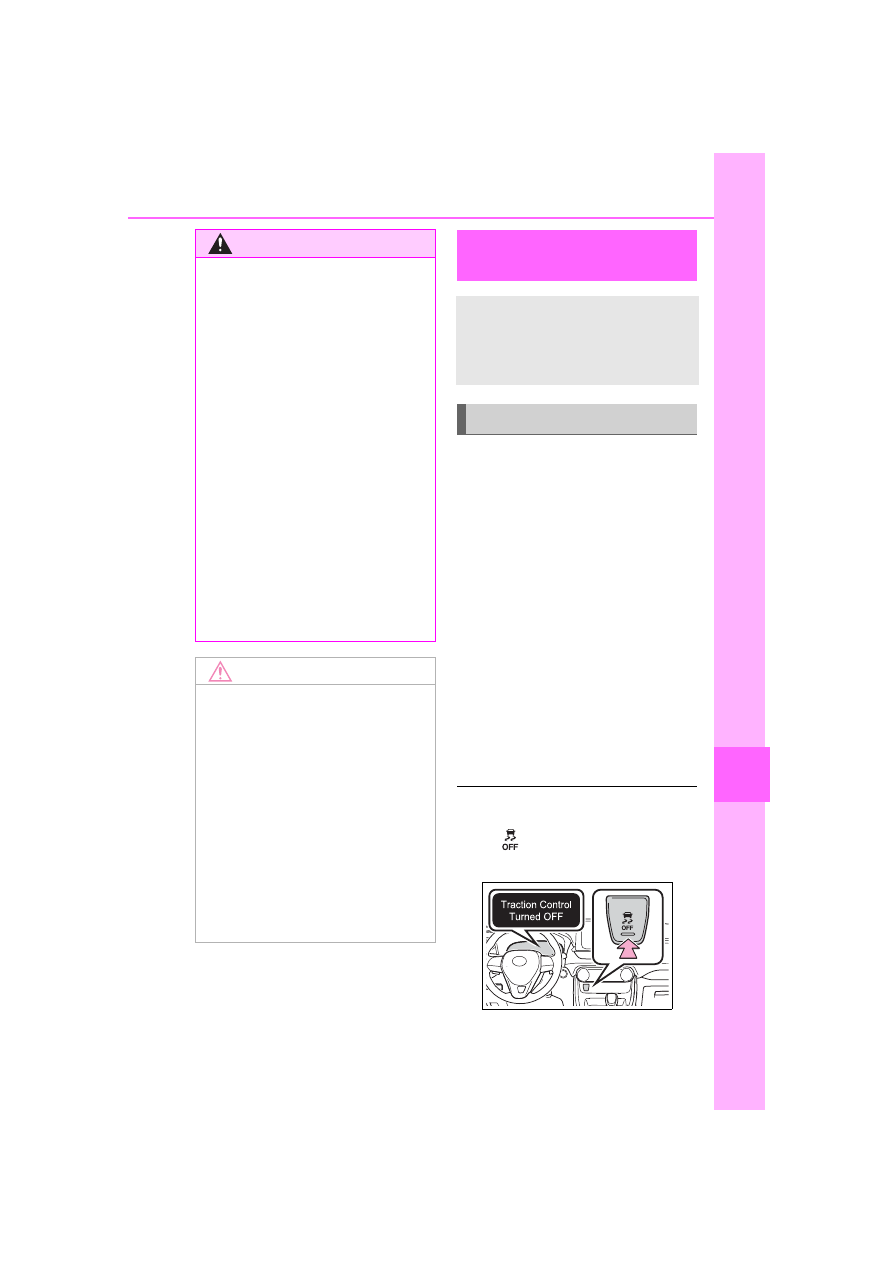

When it is difficult to free the

vehicle

Press

 to turn off TRAC.

(



P.361)

WARNING

■

When inspecting under the

hood of your vehicle

Observe the following precau-

tions.
Failure to do so may result in seri-

ous injury such as burns.

●

If steam is seen coming from

under the hood, do not open the

hood until the steam has sub-

sided. The engine compart-

ment may be very hot.

●

Keep hands and clothing (espe-

cially a tie, a scarf or a muffler)

away from the fan and belts.

Failure to do so may cause the

hands or clothing to be caught,

resulting in serious injury.

●

Do not loosen the coolant reser-

voir cap while the engine and

radiator are hot. High tempera-

ture steam or coolant could

spray out.

NOTICE

■

When adding engine coolant

Add coolant slowly after the

engine has cooled down suffi-

ciently. Adding cool coolant to a

hot engine too quickly can cause

damage to the engine.

■

To prevent damage to the

cooling system

Observe the following precau-

tions:

●

Avoid contaminating the coolant

with foreign matter (such as

sand or dust etc.).

●

Do not use any coolant additive.

If the vehicle becomes

stuck

Carry out the following pro-
cedures if the tires spin or
the vehicle becomes stuck
in mud, dirt or snow:

Recovering procedure

662

8-2. Steps to take in an emergency

WARNING

■

When attempting to free a

stuck vehicle

If you choose to push the vehicle

back and forth to free it, make

sure the surrounding area is clear

to avoid striking other vehicles,

objects or people. The vehicle

may also lunge forward or lunge

back suddenly as it becomes free.

Use extreme caution.

■

When shifting the shift lever

Be careful not to shift the shift

lever with the accelerator pedal

depressed.
This may lead to unexpected

rapid acceleration of the vehicle

that may cause an accident

resulting in death or serious injury.

NOTICE

■

To avoid damaging the trans-

mission and other compo-

nents

●

Avoid spinning the wheels and

depressing the accelerator

pedal more than necessary.

●

If the vehicle remains stuck

even after these procedures are

performed, the vehicle may

require towing to be freed.

663

9

9

Vehicle

 specifications

Vehicle specifications

9-1. Specifications

Maintenance data (fuel, oil

level, etc.)..................

664

Fuel information ..........

676

Tire information ...........

678

9-2. Customization

Customizable features

688

9-3. Initialization

Items to initialize .........

699

664

9-1. Specifications

9-1.Specifications

Maintenance data (fuel, oil level, etc.)

Dimensions and weights

Overall length

*1

Except ADVEN-
TURE grade (for
the U.S.A.)/Trail
grade (for Can-
ada)

180.9 in. (4595 mm)

ADVENTURE
grade (for the
U.S.A.)/Trail
grade (for Can-
ada)

181.5 in. (4611 mm)

Overall width

*1

Except ADVEN-
TURE grade (for
the U.S.A.)/Trail
grade (for Can-
ada)

73.0 in. (1855 mm)

ADVENTURE
grade (for the
U.S.A.)/Trail
grade (for Can-
ada)

73.4 in. (1865 mm)

Overall height

*1

Without bridge
type roof rail

67.0 in. (1701 mm)

*2

67.2 in. (1706 mm)

*3

With bridge type
roof rail

68.6 in. (1742 mm)

Wheelbase

*1

105.9 in. (2690 mm)

Tread

*1

Front

63.0 in. (1600 mm)

*2

62.6 in. (1590 mm)

*3

Rear

63.7 in. (1619 mm)

*2

63.3 in. (1609 mm)

*3

665

9-1. Specifications

9

Vehicle

 specifications

*1

:Unladen vehicle

*2

:Vehicles without 235/55R19 tires

*3

:Vehicles with 235/55R19 tires

*4

:Vehicles without towing package

*5

:Vehicles with towing package

■

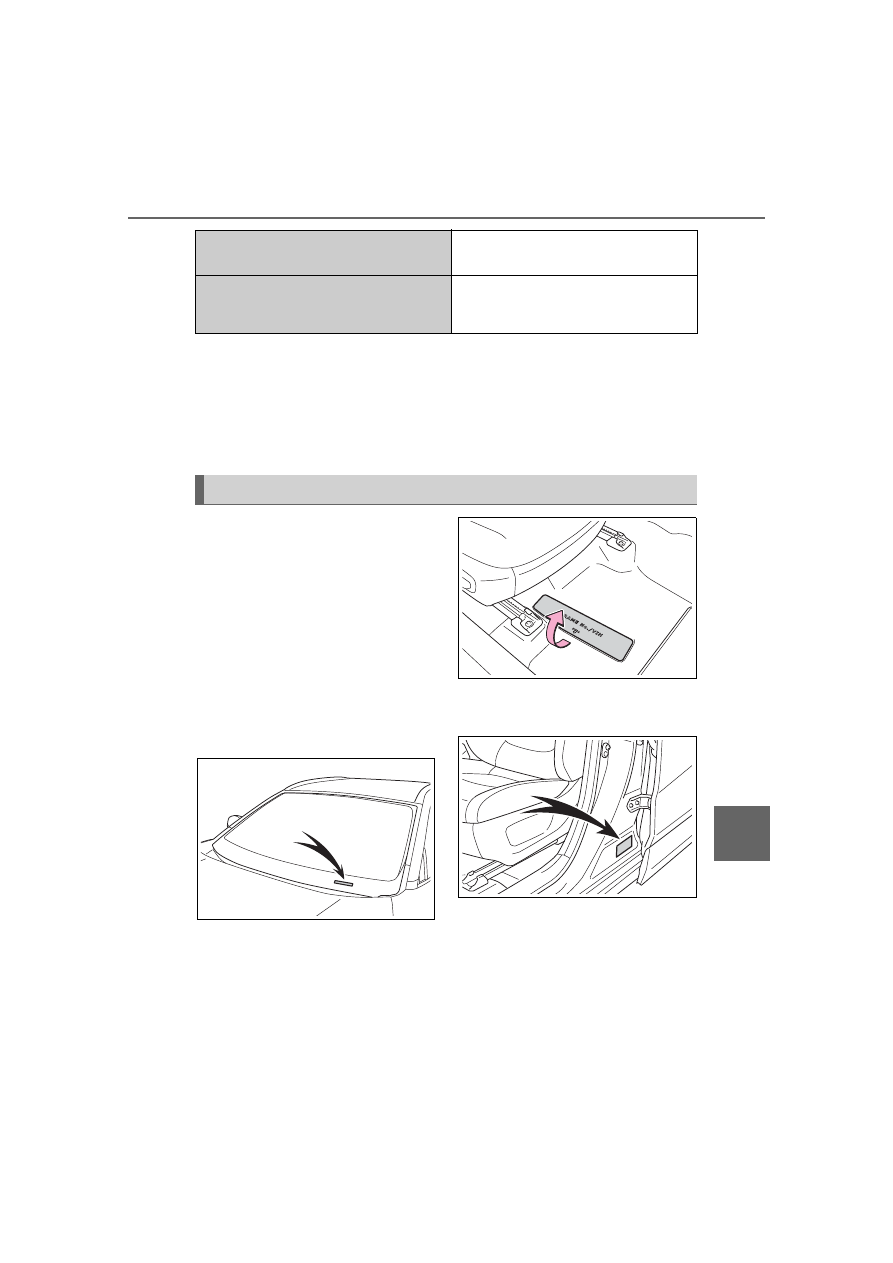

Vehicle identification num-
ber

The vehicle identification num-
ber (VIN) is the legal identifier
for your vehicle. This is the pri-
mary identification number for
your Toyota. It is used in regis-
tering the ownership of your
vehicle.
This number is stamped on the
top left of the instrument panel.

On some models, this number is
also stamped under the right-
hand front seat.

This number is also on the Certi-
fication Regulation Label.

■

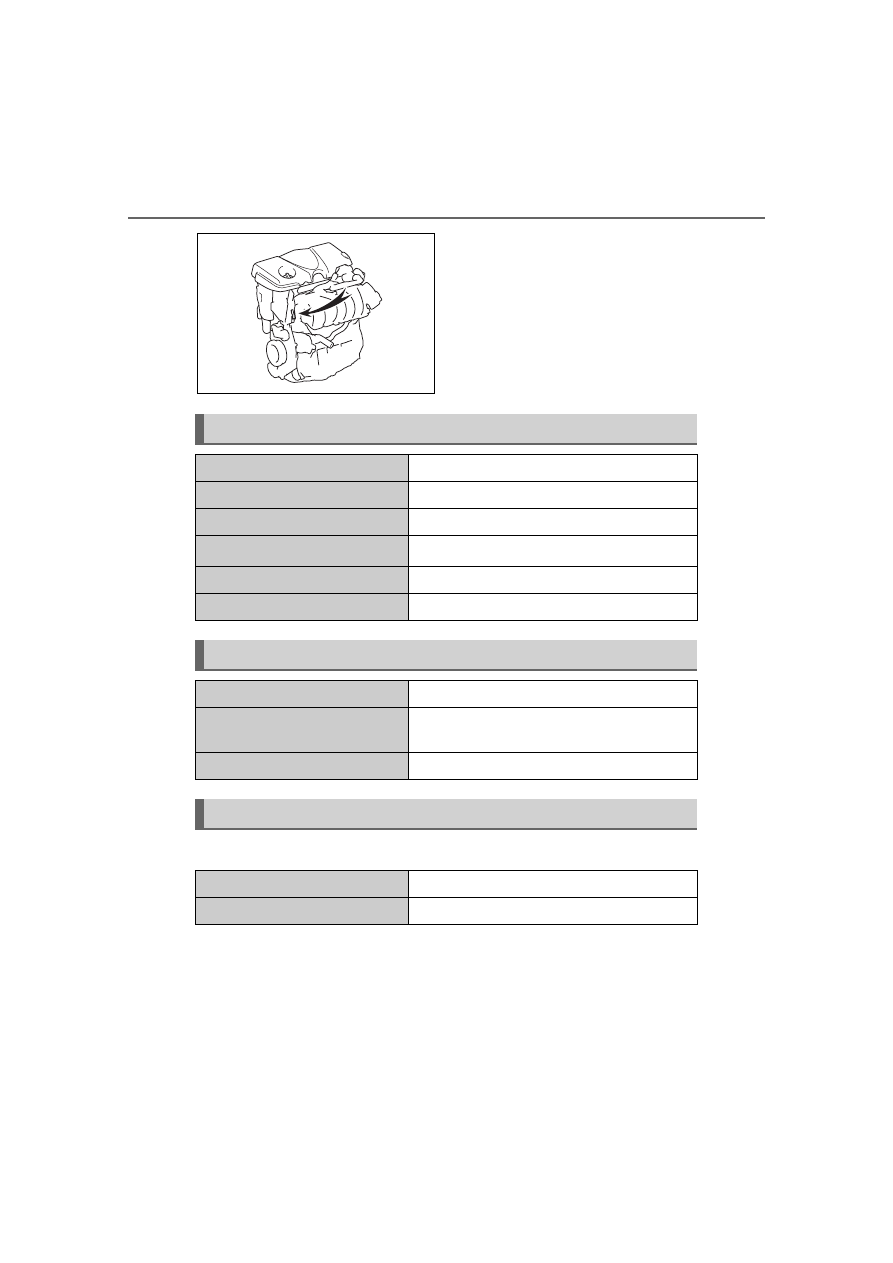

Engine number

The engine number is stamped
on the engine block as shown.

Vehicle capacity weight (Occupants +
luggage)

900 lb. (410 kg)

Trailer Weight Rating (Trailer weight
+ cargo weight)

1500 lb. (680 kg)

*4

3500 lb. (1590 kg)

*5

Vehicle identification

666

9-1. Specifications

■

Oil capacity (Drain and refill



 reference

*

)

*

: The engine oil capacity is a reference quantity to be used when changing

the engine oil. Warm up and turn off the engine, wait more than 5 min-
utes, and check the oil level on the dipstick.

■

Engine oil selection

“Toyota Genuine Motor Oil” is

used in your Toyota vehicle. Use
Toyota approved “Toyota Genu-

Engine

Model

A25A-FKS

Type

4-cylinder in line, 4-cycle, gasoline

Bore and stroke

3.44



 4.07 in. (87.5



 103.4 mm)

Displacement

151.8 cu. in. (2487 cm

3

)

Valve clearance

Automatic adjustment

Drive belt tension

Automatic adjustment

Fuel

Fuel type

Unleaded gasoline only

Octane Rating

87 (Research Octane Number 91) or
higher

Fuel tank capacity (Reference) 14.5 gal. (55 L, 12.1 Imp.gal.)

Lubrication system

With filter

4.8 qt. (4.5 L, 4.0 Imp. qt.)

Without filter

4.4 qt. (4.2 L, 3.7 Imp. qt.)

667

9-1. Specifications

9

Vehicle

 specifications

ine Motor Oil” or equivalent to
satisfy the following grade and
viscosity.
Oil grade:
API SN/RC multigrade engine
oil
Recommended viscosity:
SAE 0W-16
SAE 0W-16 is the best choice
for good fuel economy and good
starting in cold weather.
If SAE 0W-16 is not available,
SAE 0W-20 oil may be used.
However, it must be replaced
with SAE 0W-16 at the next oil
change.

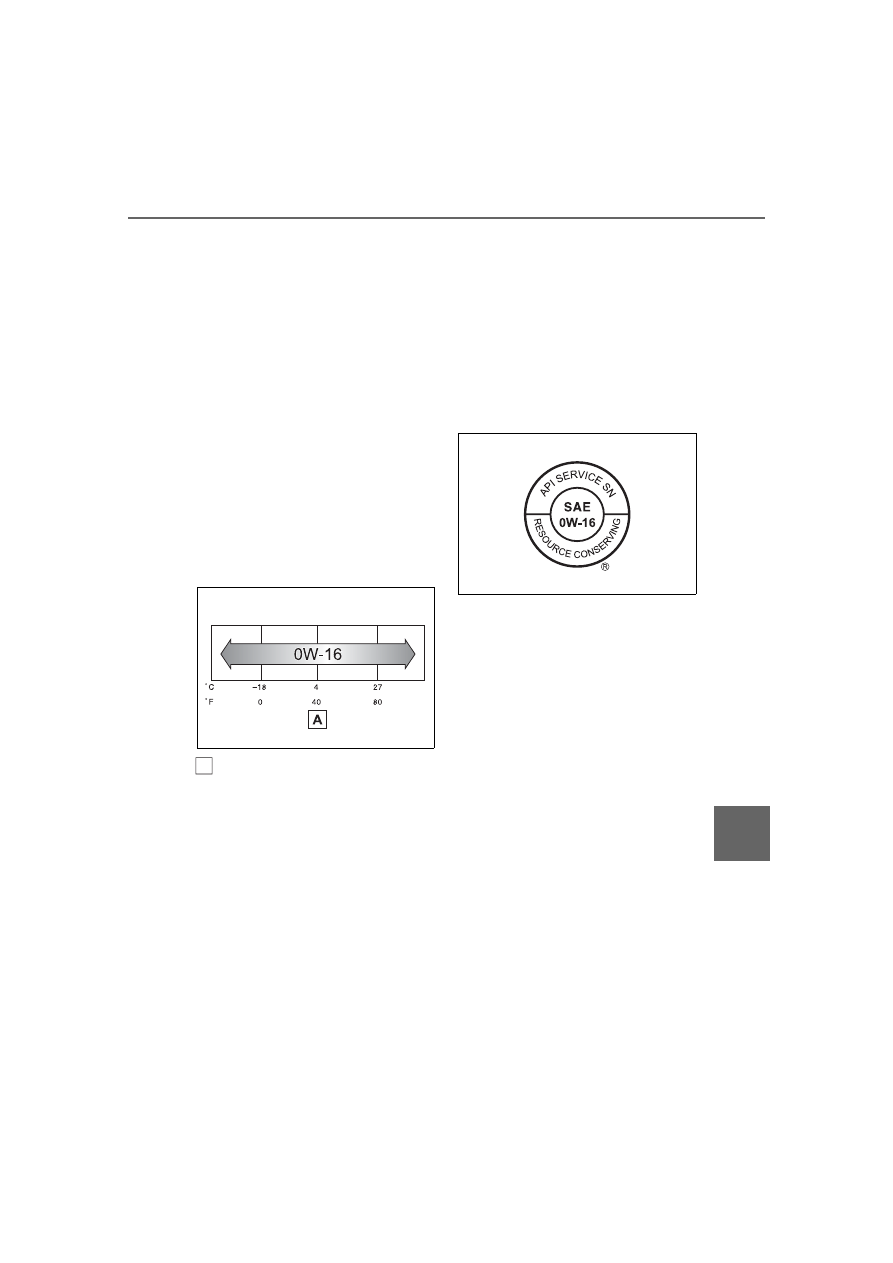

Outside temperature

Oil viscosity (0W-16 is explained
here as an example):
• The 0W in 0W-16 indicates

the characteristic of the oil
which allows cold startability.
Oils with a lower value before
the W allow for easier starting
of the engine in cold weather.

• The 16 in 0W-16 indicates the

viscosity characteristic of the
oil when the oil is at high tem-
perature. An oil with a higher

viscosity (one with a higher
value) may be better suited if
the vehicle is operated at high
speeds, or under extreme
load conditions.

How to read oil container label:
API registered mark is added to
some oil containers to help you
select the oil you should use.

A

668

9-1. Specifications

*

: The coolant capacity is the quantity of reference.

If replacement is necessary, contact your Toyota dealer.

Cooling system

Capacity

*

Without engine oil
cooler

7.3 qt. (6.9 L, 6.1 Imp. qt.)

With engine oil
cooler

7.4 qt. (7.0 L, 6.2 Imp. qt.)

Coolant type

Use either of the following:



“Toyota Super Long Life Coolant”



Similar high-quality ethylene gly-
colbased non-silicate, non-amine,
non-nitrite, and non-borate cool-
ant with long-life hybrid organic
acid technology

Do not use plain water alone.

Ignition system (spark plug)

Make

DENSO FC16HR-Q8

Gap

0.031 in. (0.8 mm)

NOTICE

■

Iridium-tipped spark plugs

Use only iridium-tipped spark plugs. Do not adjust the spark plug gap.

Electrical system (battery)

Specific voltage reading at
68°F (20°C):

12.3 V or higher
(Turn the engine switch to OFF and turn on
the high beam headlights for 30 seconds.)
If the voltage is lower than the standard
value, charge the battery.

Charging rates

Quick charge

15 A max.

Slow charge

5 A max.

669

9-1. Specifications

9

Vehicle

 specifications

*

: The fluid capacity is the quantity of reference.

If replacement is necessary, contact your Toyota dealer.

Your Toyota vehicle is filled with “Toyota Genuine Differential Gear
Oil” at the factory.
Use Toyota approved “Toyota Genuine Differential Gear Oil” or an
equivalent of matching quality to satisfy the above specification.
Please contact your Toyota dealer for further details.

Automatic transmission

Fluid capacity

*

7.8 qt. (7.4 L, 6.5 Imp.qt.)

Fluid type

Toyota Genuine ATF WS

NOTICE

■

Automatic transmission fluid type

Using transmission fluid other than the above type may cause abnormal

noise or vibration, or damage the transmission of your vehicle.

Transfer (Dynamic Torque Control AWD vehicle)

Oil capacity

0.48 qt. (0.45 L, 0.40 Imp.qt.)

Oil type and viscosity

Toyota Genuine Differential gear oil LX
75W-85 GL-5 or equivalent

Transfer (Dynamic Torque Vectoring AWD vehicle)

Oil capacity

0.409 qt. (0.387 L, 0.341 Imp.qt.)

Oil type

Toyota Genuine Differential gear oil LX

NOTICE

■

Transfer oil type precaution

Using transfer oil other than the specified oil may cause abnormal noise

or vibration, or damage the transfer of your vehicle.

670

9-1. Specifications

Your Toyota vehicle is filled with “Toyota Genuine Differential Gear
Oil” at the factory.
Use Toyota approved “Toyota Genuine Differential Gear Oil” or an
equivalent of matching quality to satisfy the above specification.
Please contact your Toyota dealer for further details.

*

: Minimum pedal clearance when depressed with a force of 300 N (30.5

kgf, 67.4 lbf) while the engine is running.

Rear differential (Dynamic Torque Control AWD vehicle)

Oil capacity

0.5 qt. (0.5 L, 0.4 Imp.qt.)

Oil type and viscosity

Toyota Genuine Differential gear oil LX
75W-85 GL-5 or equivalent

Rear differential (Dynamic Torque Vectoring AWD vehi-
cle)

Oil capacity

0.553 qt. (0.523 L, 0.460 Imp.qt.)

Oil type

Toyota Genuine Differential gear oil LX

NOTICE

■

Differential gear oil type precaution

Using differential gear oil other than the specified oil may cause abnormal

noise or vibration, or damage the differential gear of your vehicle.

Brakes

Pedal clearance

*

5.1 in. (129 mm) Min.

Pedal free play

0.04



 0.24 in. (1.0



 6.0 mm)

Brake pad wear limit

0.04 in. (1.0 mm)

Fluid type

FMVSS No.116 DOT 3 or SAE J1703
FMVSS No.116 DOT 4 or SAE J1704

Steering

Free play

Less than 1.2 in. (30 mm)

671

9-1. Specifications

9

Vehicle

 specifications



Vehicles with 17-inch wheels (type A)



Vehicles with 17-inch wheels (type B)

Tires and wheels

Tire size

225/65R17 102H, T165/80R17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Rear:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 7J, 17



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

225/65R17 102H, T165/80R17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)

Rear:

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 7J, 17



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

672

9-1. Specifications



Vehicles with 17-inch wheels (type C)



Vehicles with 17-inch wheels (type D)

Tire size

225/65R17 102H, T165/80D17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Rear:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 7J, 17



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

225/65R17 102H, T165/80D17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Rear:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 7J, 17



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

673

9-1. Specifications

9

Vehicle

 specifications



Vehicles with 17-inch wheels (type E)



Vehicles with 18-inch wheels

Tire size

225/65R17 102H, T165/80D17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)

Rear:

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 7J, 17



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

225/60R18 100H, T165/80D17 104M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Rear:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

18



 7J, 18



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

674

9-1. Specifications



Vehicles with 19-inch wheels (type A)



Vehicles with 19-inch wheels (type B)

Tire size

235/55R19 101V, T165/90D18 107M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Rear:

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

19



 7 1/2J, 18



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

235/55R19 101V, T165/90D18 107M
(spare)

Tire inflation pressure (Recom-
mended cold tire inflation pres-
sure)

Front:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Rear:

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)

Spare:

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

19



 7 1/2J, 18



 4T (spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

675

9-1. Specifications

9

Vehicle

 specifications

A: Wedge base bulbs (clear)
B: H16 halogen bulbs
C: Wedge base bulbs (amber)
D: Double end bulbs (clear)

*

: If equipped

Light bulbs

Light bulbs

Bulb No.

W

Type

Exterior

Front side marker lights

W5W

5

A

Fog lights

*



19

B

Front turn signal/parking lights
(bulb type)

7444NA

28/8

C

Rear turn signal lights

WY21W

21

C

Back-up lights

W16W

16

A

Outer foot lights

*



5

A

Interior

Vanity lights



8

A

Interior lights (front)/personal lights



5

A

Interior light (rear)



8

D

Luggage compartment light



5

A

676

9-1. Specifications

■

Gasoline quality

In very few cases, driveability prob-

lems may be caused by the brand of

gasoline you are using. If driveability

problems persist, try changing the

brand of gasoline. If this does not

correct the problem, consult your

Toyota dealer.

■

Recommendation of the use of

gasoline containing detergent

additives

●

Toyota recommends the use of

gasoline that contains detergent

additives to avoid the build-up of

engine deposits.

●

All gasoline sold in the U.S.A. con-

tains minimum detergent additives

to clean and/or keep clean intake

systems, per EPA’s lowest addi-

tives concentration program.

●

Toyota strongly recommends the

use of Top Tier Detergent Gaso-

line. For more information on Top

Tier Detergent Gasoline and a list

of marketers, please go to the offi-

cial website www.toptiergas.com.

■

Recommendation of the use of

low emissions gasoline

Gasolines containing oxygenates

such as ethers and ethanol, as well

as reformulated gasolines, are avail-

able in some cities. These fuels are

typically acceptable for use, provid-

ing they meet other fuel require-

ments.
Toyota recommends these fuels,

since the formulations allow for

reduced vehicle emissions.

■

Non-recommendation of the

use of blended gasoline

●

Use only gasoline containing up to

15% ethanol.

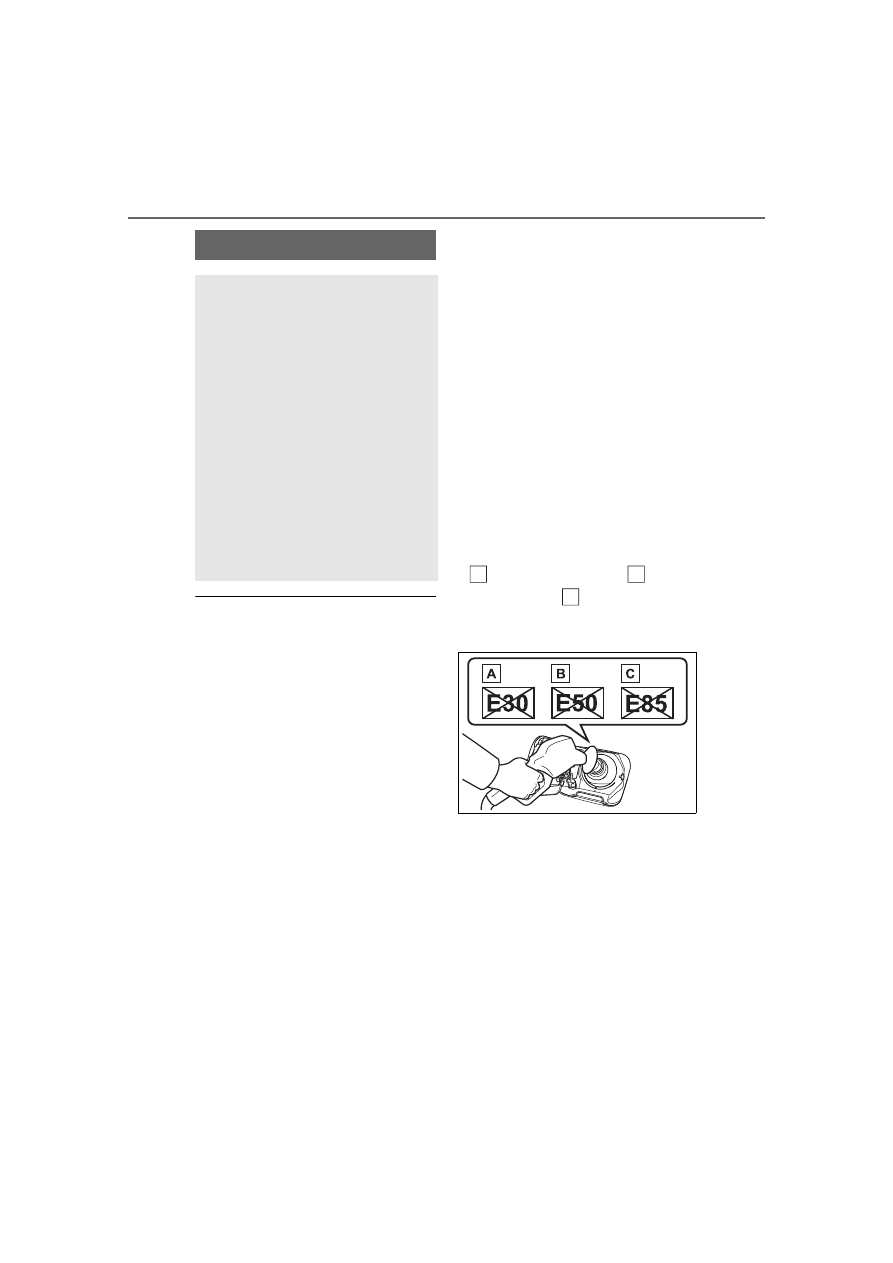

DO NOT use any flex-fuel or gas-

oline that could contain more than

15% ethanol, including from any

pump labeled E30 (30% ethanol

), E50 (50% ethanol

), E85

(85% ethanol

) (which are only

some examples of fuel containing

more than 15% ethanol).

●

If you use gasohol in your vehicle,

be sure that it has an octane rat-

ing no lower than 87.

●

Toyota does not recommend the

use of gasoline containing metha-

nol.

■

Non-recommendation of the

use of gasoline containing MMT

Some gasoline contains an octane

enhancing additive called MMT

(Methylcyclopentadienyl Manga-

nese Tricarbonyl).
Toyota does not recommend the use

Fuel information

You must only use unleaded
gasoline in your vehicle.

Select octane rating 87
(Research Octane Number
91) or higher. Use of
unleaded gasoline with an
octane rating lower than 87
may result in engine knock-
ing. Persistent knocking
can lead to engine damage.

At minimum, the gasoline you
use should meet the specifica-
tions of ASTM D4814 in the
U.S.A..

A

B

C

677

9-1. Specifications

9

Vehicle

 specifications

of gasoline that contains MMT. If

fuel containing MMT is used, your

emission control system may be

adversely affected.
The malfunction indicator lamp on

the instrument cluster may come on.

If this happens, contact your Toyota

dealer for service.

■

If your engine knocks

●

Consult your Toyota dealer.

●

You may occasionally notice light

knocking for a short time while

accelerating or driving uphill. This

is normal and there is no need for

concern.

NOTICE

■

Notice on fuel quality

●

Do not use improper fuels. If

improper fuels are used, the

engine will be damaged.

●

Do not use leaded gasoline.

Leaded gasoline can cause

damage to your vehicle’s three-

way catalytic converters caus-

ing the emission control system

to malfunction.

●

Do not use gasohol other than

the type previously stated.

Other gasohol may cause fuel

system damage or vehicle per-

formance problems.

●

Using unleaded gasoline with

an octane number or rating

lower than the level previously

stated will cause persistent

heavy knocking.

At worst, this will lead to engine

damage.

■

Fuel-related poor driveability

If poor driveability (poor hot start-

ing, vaporization, engine knock-

ing, etc.) is encountered after

using a different type of fuel, dis-

continue the use of that type of

fuel.

■

When refueling with gasohol

Take care not to spill gasohol. It

can damage your vehicle’s paint.

678

9-1. Specifications



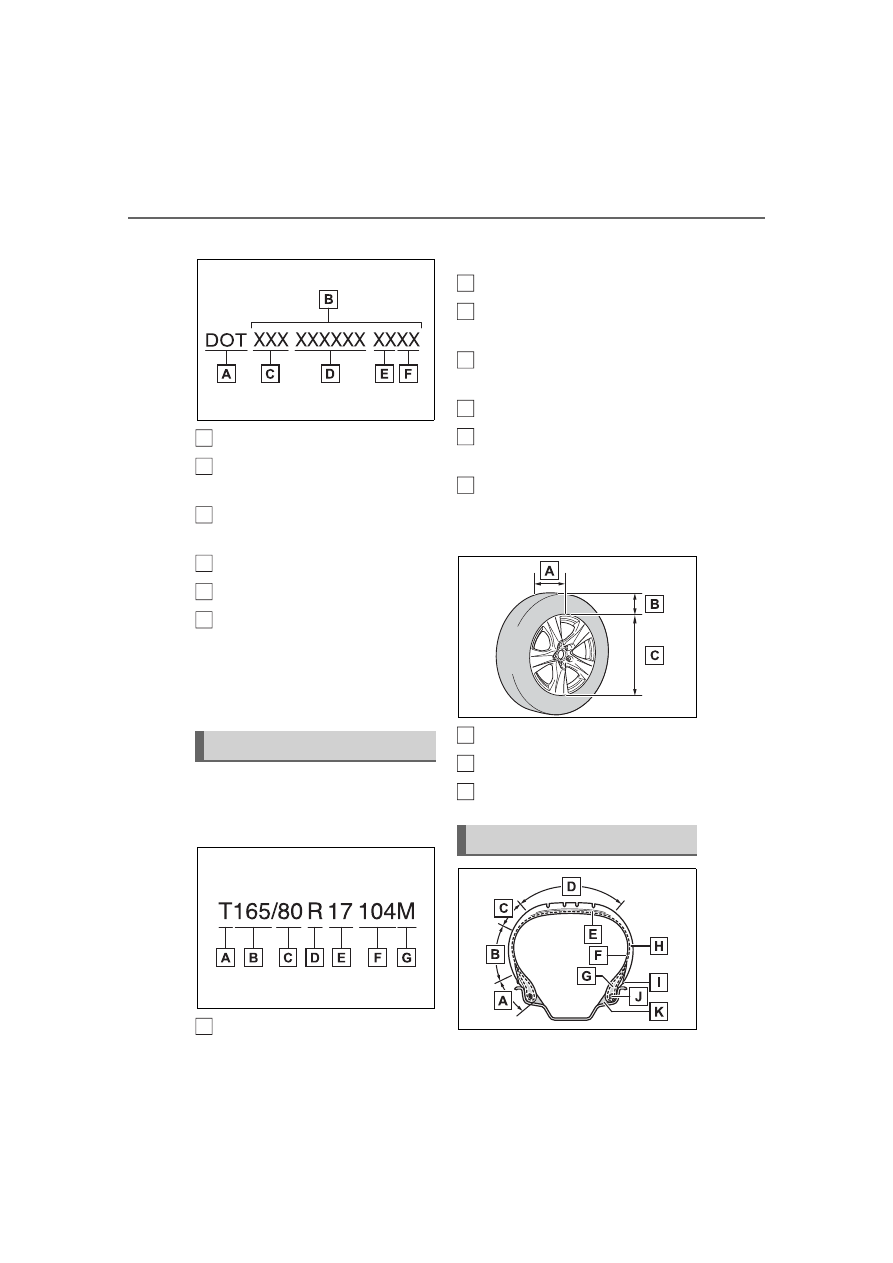

Full-size tire



Compact spare tire

Tire size (



P.680)

DOT and Tire Identification Number (TIN) (



P.679)

Location of treadwear indicators (



P.581)

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands
which form the plies in a tire.

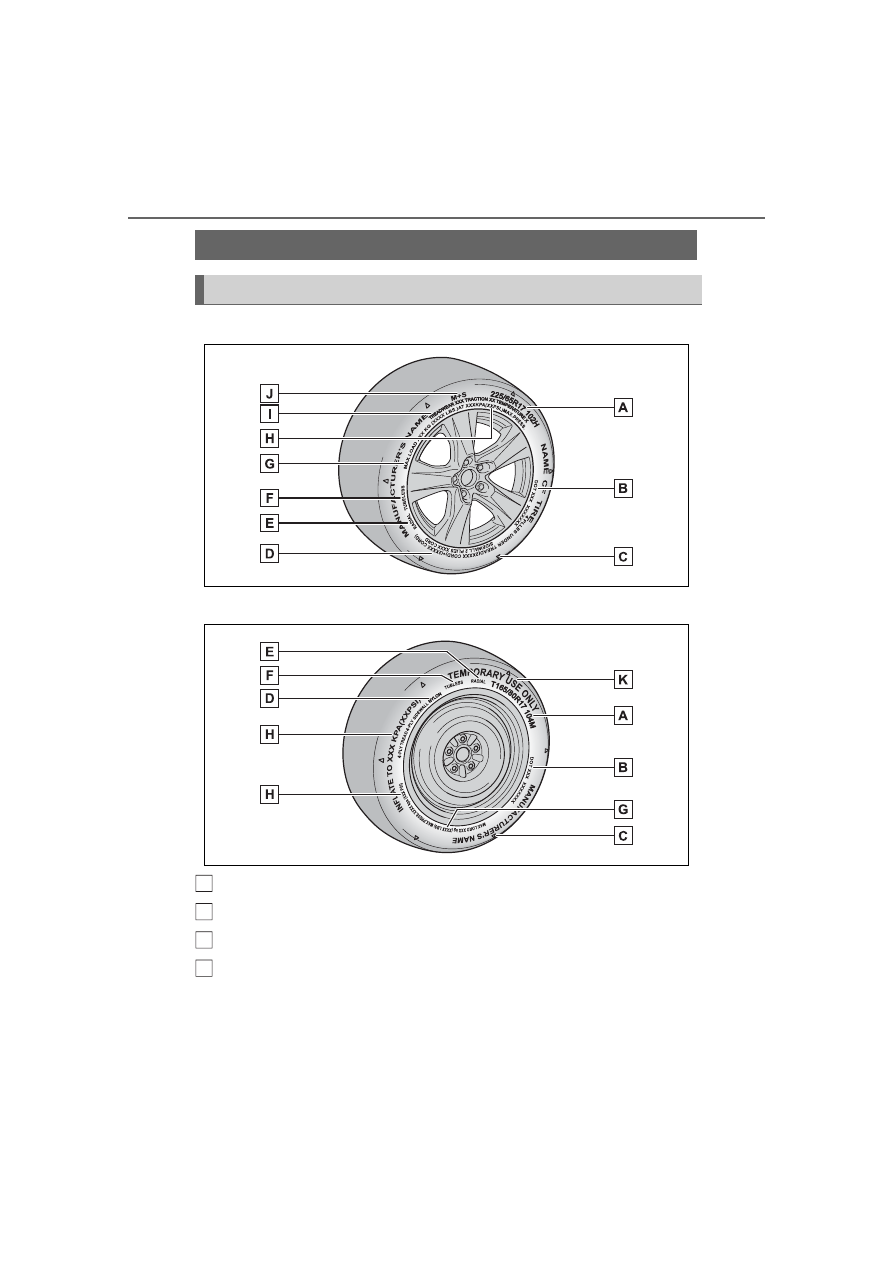

Tire information

Typical tire symbols

A

B

C

D

679

9-1. Specifications

9

Vehicle

 specifications

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL” is a
bias-ply tire.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire. A
tube type tire has a tube inside the tire and the tube maintains the air pres-
sure.

Load limit at maximum cold tire inflation pressure (



P.682)

Maximum cold tire inflation pressure (



P.670)

This means the pressure to which a tire may be inflated.

Uniform tire quality grading

For details, see “Uniform Tire Quality Grading” that follows.

Summer tires or all season tires (



P.582)

An all season tire has “M+S” on the sidewall. A tire not marked “M+S” is a
summer tire.

“TEMPORARY USE ONLY”

A compact spare tire is identified by the phrase “TEMPORARY USE ONLY”
molded on its sidewall. This tire is designed for temporary emergency use
only.



Type A

DOT symbol

*

Tire Identification Number
(TIN)

Tire manufacturer’s identifi-
cation mark

Tire size code

Manufacturer’s optional tire
type code (3 or 4 letters)

Manufacturing week

Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.

E

F

G

H

I

J

K

Typical DOT and Tire
Identification Number
(TIN)

A

B

C

D

E

F

G

680

9-1. Specifications



Type B

DOT symbol

*

Tire Identification Number
(TIN)

Tire manufacturer’s identifi-
cation mark

Manufacturer’s code

Manufacturing week

Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.

■

Typical tire size information

The illustration indicates typical
tire size.

Tire use

(P = Passenger car,
T = Temporary use)

Section width (millimeters)

Aspect ratio
(tire height to section width)

Tire construction code
(R = Radial, D = Diagonal)

Wheel diameter (inches)

Load index (2 digits or 3 dig-
its)

Speed symbol (alphabet with
one letter)

■

Tire dimensions

Section width

Tire height

Wheel diameter

Tire size

A

B

C

D

E

F

A

Tire section names

B

C

D

E

F

G

A

B

C

681

9-1. Specifications

9

Vehicle

 specifications

Bead

Sidewall

Shoulder

Tread

Belt

Inner liner

Reinforcing rubber

Carcass

Rim lines

Bead wires

Chafer

This information has been pre-
pared in accordance with regu-
lations issued by the National
Highway Traffic Safety Adminis-
tration of the U.S. Department of
Transportation.
It provides the purchasers
and/or prospective purchasers
of Toyota vehicles with informa-
tion on uniform tire quality grad-
ing.

Your Toyota dealer will help answer
any questions you may have as you
read this information.

■

DOT quality grades

All passenger vehicle tires must
conform to Federal Safety
Requirements in addition to
these grades. Quality grades
can be found where applicable

on the tire sidewall between
tread shoulder and maximum
section width.

For example: Treadwear 200 Trac-
tion AA Temperature A

■

Treadwear

The treadwear grade is a com-
parative rating based on the
wear rate of the tire when tested
under controlled conditions on a
specified government test
course.

For example, a tire graded 150
would wear one and a half (1 - 1/2)
times as well on the government
course as a tire graded 100.
The relative performance of tires
depends upon the actual conditions
of their use. Performance may differ
significantly from the norm due to
variations in driving habits, service
practices and differences in road
characteristics and climate.

■

Traction AA, A, B, C

The traction grades, from high-
est to lowest, are AA, A, B and
C, and they represent the tire’s
ability to stop on wet pavement
as measured under controlled
conditions on specified govern-
ment test surfaces of asphalt
and concrete.

A tire marked C may have poor
traction performance.
Warning: The traction grade
assigned to this tire is based on
braking (straight ahead) traction
tests and does not include corner-
ing (turning) traction.

Uniform Tire Quality
Grading

A

B

C

D

E

F

G

H

I

J

K

682

9-1. Specifications

■

Temperature A, B, C

The temperature grades are A
(the highest), B, and C, repre-
senting the tire’s resistance to
the generation of heat and its
ability to dissipate heat when
tested under controlled condi-
tions on a specified indoor labo-
ratory test wheel.

Sustained high temperature can
cause the material of the tire to
degenerate and reduce tire life, and
excessive temperature can lead to
sudden tire failure.
Grade C corresponds to a level of

performance which all passenger
car tires must meet under the Fed-
eral Motor Vehicle Safety Standard
No. 109.
Grades B and A represent higher
levels of performance on the labo-
ratory test wheel than the minimum
required by law.
Warning: The temperature grades
of a tire assume that it is properly
inflated and not overloaded.
Excessive speed, underinflation, or
excessive loading, either sepa-
rately or in combination, can cause
heat buildup and possible tire fail-
ure.

Glossary of tire terminology

Tire related term

Meaning

Cold tire inflation pres-
sure

Tire pressure when the vehicle has been parked
for three hours or more, or has not been driven
more than 1 mile or 1.5 km under that condition

Maximum inflation pres-
sure

The maximum cold inflated pressure to which a
tire may be inflated, shown on the sidewall of
the tire

Recommended inflation
pressure

Cold tire inflation pressure recommended by a
manufacturer

Accessory weight

The combined weight (in excess of those stan-
dard items which may be replaced) of transmis-
sion, power steering, power brakes, power
windows, power seats, radio and heater, to the
extent that these items are available as factory-
installed equipment (whether installed or not)

Curb weight

The weight of a motor vehicle with standard
equipment, including the maximum capacity of
fuel, oil and coolant, and if so equipped, air con-
ditioning and additional weight optional engine

683

9-1. Specifications

9

Vehicle

 specifications

Maximum loaded vehicle
weight

The sum of:
(a) Curb weight
(b) Accessory weight
(c) Vehicle capacity weight
(d) Production options weight

Normal occupant weight

150 lb. (68 kg) times the number of occupants
specified in the second column of Table 1

*

 that

follows

Occupant distribution

Distribution of occupants in a vehicle as speci-
fied in the third column of Table 1

*

 below

Production options weight

The combined weight of installed regular pro-
duction options weighing over 5 lb. (2.3 kg) in
excess of the standard items which they
replace, not previously considered in curb
weight or accessory weight, including heavy
duty brakes, ride levelers, roof rack, heavy duty
battery, and special trim

Rim

A metal support for a tire or a tire and tube
assembly upon which the tire beads are seated

Rim diameter
(Wheel diameter)

Nominal diameter of the bead seat

Rim size designation

Rim diameter and width

Rim type designation

The industry manufacturer’s designation for a
rim by style or code

Rim width

Nominal distance between rim flanges

Vehicle capacity weight
(Total load capacity)

The rated cargo and luggage load plus 150 lb.
(68 kg) times the vehicle’s designated seating
capacity

Vehicle maximum load on
the tire

The load on an individual tire that is determined
by distributing to each axle its share of the max-
imum loaded vehicle weight, and dividing by two

Vehicle normal load on
the tire

The load on an individual tire that is determined
by distributing to each axle its share of curb
weight, accessory weight, and normal occupant
weight (distributed in accordance with Table 1

*



below), and dividing by two

Tire related term

Meaning

684

9-1. Specifications

Weather side

The surface area of the rim not covered by the
inflated tire

Bead

The part of the tire that is made of steel wires,
wrapped or reinforced by ply cords and that is
shaped to fit the rim

Bead separation

A breakdown of the bond between components
in the bead

Bias ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at alternate angles
substantially less than 90 degrees to the center-
line of the tread

Carcass

The tire structure, except tread and sidewall
rubber which, when inflated, bears the load

Chunking

The breaking away of pieces of the tread or
sidewall

Cord

The strands forming the plies in the tire

Cord separation

The parting of cords from adjacent rubber com-
pounds

Cracking

Any parting within the tread, sidewall, or inner-
liner of the tire extending to cord material

CT

A pneumatic tire with an inverted flange tire and
rim system in which the rim is designed with rim
flanges pointed radially inward and the tire is
designed to fit on the underside of the rim in a
manner that encloses the rim flanges inside the
air cavity of the tire

Extra load tire

A tire designed to operate at higher loads and at
higher inflation pressures than the correspond-
ing standard tire

Groove

The space between two adjacent tread ribs

Innerliner

The layer(s) forming the inside surface of a
tubeless tire that contains the inflating medium
within the tire

Innerliner separation

The parting of the innerliner from cord material
in the carcass

Tire related term

Meaning

685

9-1. Specifications

9

Vehicle

 specifications

Intended outboard side-
wall

(a)The sidewall that contains a whitewall, bears
white lettering, or bears manufacturer, brand,
and/or model name molding that is higher or
deeper than the same molding on the other
sidewall of the tire, or
(b)The outward facing sidewall of an asymmetri-
cal tire that has a particular side that must
always face outward when mounted on a vehi-
cle

Light truck (LT) tire

A tire designated by its manufacturer as primar-
ily intended for use on lightweight trucks or mul-
tipurpose passenger vehicles

Load rating

The maximum load that a tire is rated to carry
for a given inflation pressure

Maximum load rating

The load rating for a tire at the maximum per-
missible inflation pressure for that tire

Maximum permissible
inflation pressure

The maximum cold inflation pressure to which a
tire may be inflated

Measuring rim

The rim on which a tire is fitted for physical
dimension requirements

Open splice

Any parting at any junction of tread, sidewall, or
innerliner that extends to cord material

Outer diameter

The overall diameter of an inflated new tire

Overall width

The linear distance between the exteriors of the
sidewalls of an inflated tire, including elevations
due to labeling, decorations, or protective bands
or ribs

Passenger car tire

A tire intended for use on passenger cars, multi-
purpose passenger vehicles, and trucks, that
have a gross vehicle weight rating (GVWR) of
10,000 lb. or less.

Ply

A layer of rubber-coated parallel cords

Ply separation

A parting of rubber compound between adjacent
plies

Tire related term

Meaning

686

9-1. Specifications

Pneumatic tire

A mechanical device made of rubber, chemi-
cals, fabric and steel or other materials, that,
when mounted on an automotive wheel, pro-
vides the traction and contains the gas or fluid
that sustains the load

Radial ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at substantially 90
degrees to the centerline of the tread

Reinforced tire

A tire designed to operate at higher loads and at
higher inflation pressures than the correspond-
ing standard tire

Section width

The linear distance between the exteriors of the
sidewalls of an inflated tire, excluding elevations
due to labeling, decoration, or protective bands

Sidewall

That portion of a tire between the tread and
bead

Sidewall separation

The parting of the rubber compound from the
cord material in the sidewall

Snow tire

A tire that attains a traction index equal to or
greater than 110, compared to the ASTM E-
1136 Standard Reference Test Tire, when using
the snow traction test as described in ASTM F-
1805-00, Standard Test Method for Single
Wheel Driving Traction in a Straight Line on
Snow-and Ice-Covered Surfaces, and which is
marked with an Alpine Symbol (

) on at least

one sidewall

Test rim

The rim on which a tire is fitted for testing, and
may be any rim listed as appropriate for use
with that tire

Tread

That portion of a tire that comes into contact
with the road

Tread rib

A tread section running circumferentially around
a tire

Tread separation

Pulling away of the tread from the tire carcass

Tire related term

Meaning

687

9-1. Specifications

9

Vehicle

 specifications

*

: Table 1



 Occupant loading and distribution for vehicle normal load for

various designated seating capacities

Treadwear indicators
(TWI)

The projections within the principal grooves
designed to give a visual indication of the
degrees of wear of the tread

Wheel-holding fixture

The fixture used to hold the wheel and tire
assembly securely during testing

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution in

a normally loaded vehi-

cle

2 through 4

2

2 in front

5 through 10

3

2 in front, 1 in second

seat

11 through 15

5

2 in front, 1 in second

seat, 1 in third seat, 1 in

fourth seat

16 through 20

7

2 in front, 2 in second

seat, 2 in third seat, 1 in

fourth seat

Tire related term

Meaning

688

9-2. Customization

9-2.Customization

■

Changing using the naviga-
tion/multimedia system

1

Press the “MENU” button.

2

Select “Setup” on the menu
screen and select “Vehicle”.

3

Select “Vehicle Customiza-
tion”.

Various setting can be changed.
Refer to the list of settings that can
be changed for details.

■

Changing using the multi-
information display

1

Press

 or

 of the meter

control switches and select

.

2

Press

 or

 of the meter

control switches, select the
item.

3

To switch the function on and
off, press

 to switch to the

desired setting.

4

To perform detailed setting of
functions that support
detailed settings, press and
hold

 and display the set-

ting screen.

The method of performing detailed

setting differs for each screen.

Please refer to the advice sentence

displayed on the screen.
To go back to the previous screen

or exit the customize mode, press

.

■

When customizing using the

navigation/multimedia system

or multi-information display

Stop the vehicle in a safe place,

apply the parking brake, and shift

the shift lever to P. Also, to prevent

battery discharge, leave the engine

running while customizing the fea-

tures.

Customizable features

Your vehicle includes a vari-
ety of electronic features
that can be personalized to
suit your preferences. The
settings of these features
can be changed using the
multi-information display,
navigation/multimedia sys-
tem, or at your Toyota
dealer.

Customizing vehicle fea-
tures

WARNING

■

During customization

As the engine needs to be operat-

ing during customization, ensure

that the vehicle is parked in a

place with adequate ventilation. In

a closed area such as a garage,

exhaust gases including harmful

carbon monoxide (CO) may col-

lect and enter the vehicle. This

may lead to death or a serious

health hazard.

NOTICE

■

During customization

To prevent battery discharge,

ensure that the engine is running

while customizing features.

689

9-2. Customization

9

Vehicle

 specifications

Some function settings are changed simultaneously with other func-
tions being customized. Contact your Toyota dealer for further
details.

Vehicles with navigation system or multimedia system: Settings

that can be changed using the navigation system or multimedia sys-
tem

Settings that can be changed using the multi-information display
Settings that can be changed by your Toyota dealer

Definition of symbols: O = Available, – =Not available

■

Gauges, meters and multi-information display (



P.82, 85, 89)

Customizable Features

Function

*1

Default

setting

Customized

setting

Language

*2

“English”
(English)

“Français can-

adien” (Cana-

dian French)

O

O

–

“Español mexi-

cano” (Mexi-

can Spanish)

Units

*2

miles (MPG

US)

km (km/L)

O

O

–

km (L/100 km)

miles (MPG

Imperial)

Speedometer display

*3

Analog

Digital

–

O

–

Eco Driving Indicator Light

On

Off

–

O

–

“Fuel Economy”

“Total Aver-

age”

“Trip Average”

–

O

–

“Tank Aver-

age”

Audio system linked display

On

Off

–

O

–

AWD system display

*4

On

Off

–

O

–

Drive information type

Trip

Total

–

O

–

A

B

C

A

B

C

690

9-2. Customization

*1

:For details about each function:



P.94

*2

:The default setting varies according to country.

*3

:Vehicles with 7-inch display only

*4

:AWD models

■

Door lock (



P.108, 653)

Drive information items (first
item)

Distance

Average

Speed

–

O

–

Total Time

Drive information items (sec-
ond item)

Total Time

Average

Speed

–

O

–

Distance

Pop-up display

On

Off

–

O

–

Multi-Information display off

Off

On

–

O

–

Suggestion function

On

On (when the

vehicle is

stopped)

O

–

O

Off

Function

Default

setting

Customized

setting

Unlocking using a key

Driver’s door

unlocked in

first step, all

doors

unlocked in

second step

All doors

unlocked in

first step

–

–

O

Automatic door locking func-
tion

Shift position

linked door

locking opera-

tion

Off

O

–

O

Speed linked

door locking

operation

Function

*1

Default

setting

Customized

setting

A

B

C

A

B

C

691

9-2. Customization

9

Vehicle

 specifications

■

Smart key system

*

 and wireless remote control (



P.104, 128)

*

: If equipped

■

Smart key system

*1

 (



P.128)

*1

:If equipped

*2

:This setting can be changed when the smart door unlocking setting is set

Automatic door unlocking
function

Shift position

linked door

unlocking
operation

Off

O

–

O

Driver’s door

linked door

unlocking
operation

Function

Default

setting

Customized

setting

Operation signal (emer-
gency flashers)

On

Off

O

–

O

Operation buzzer volume

5

Off

O

–

O

1 to 7

Time elapsed before the
automatic door lock function
is activated if a door is not
opened after being unlocked

60 seconds

Off

O

–

O

30 seconds

120 seconds

Open door reminder buzzer
(When locking the vehicle)

On

Off

–

–

O

Function

Default

setting

Customized

setting

Smart key system

On

Off

–

–

O

Smart door unlocking

Driver’s door

All the doors

O

–

O

Number of consecutive door
lock operations

2 times

As many as

desired

–

–

O

Time elapsed before unlock-
ing all the door when gripping
and holding the driver’s door
handle

*2

2 seconds

Off

–

–

O

1.5 seconds

2.5 seconds

Function

Default

setting

Customized

setting

A

B

C

A

B

C

A

B

C

692

9-2. Customization

to “Driver’s door”.

■

Wireless remote control (



P.104)

*

: If equipped

■

Power back door

*1

 (



P.118)

Function

Default

setting

Customized

setting

Wireless remote control

On

Off

–

–

O

Unlocking operation

Driver’s door

unlocked in

first step, all

doors

unlocked in

second step

All doors

unlocked in

first step

O

–

O

Theft deterrent panic mode

On

Off

–

–

O

Locking operation when door
opened

On

Off

O

–

O

The function that activates
the

 switch of the wire-

less remote control when
locking the door

*

 (



P.118)

On (Unlocking

all the door)

Off

–

–

O

On (Unlocking

back door

only)

Function

Default

setting

Customized

setting

Power back door operations

On

Off

–

O

–

Back door opener switch
operations

Press and hold

One short

press

–

–

O

 switch of the wireless

remote control operation

Press and hold

One short

press

–

–

O

Push twice

Off

Operation buzzer volume

3

1

–

O

–

2

Operation buzzer while the
back door is operating

*2

Off

On

–

–

O

A

B

C

A

B

C

693

9-2. Customization

9

Vehicle

 specifications

*1

:If equipped

*2

:The operation buzzer that sounds when the back door begins to operate

cannot be turned off.

*3

:The open position is set by the power back door switch. (



P.127)

*4

:When the towing hitch is installed, kick sensor does not work.

■

Driving position memory

*

 (



P.137)

*

: If equipped

■

Power windows, and moon roof

*

 or panoramic moon roof

*



(



P.156, 159, 162)

Opening angle

5

1 to 4

–

O

–

User setting

*3

Power back door open oper-
ation when the back door
opener switch is pressed

On

Off

–

–

O

Back door closing assist

On

Off

–

–

O

Kick Sensor

*1, 4

On

Off

–

O

O

Function

Default

setting

Customized

setting

Selection the door linking
driving position memory with
door unlock operation

Driver’s door

All doors

–

–

O

Function to prevent contact
between the head restraint
and ceiling (while moving to
memory location)

On

Off

–

–

O

Function

Default

setting

Customized

setting

Key linked operation (open)

Off

On

–

–

O

Key linked operation (close)

Off

On

–

–

O

Wireless remote control
linked operation (open)

Off

On

–

–

O

Function

Default

setting

Customized

setting

A

B

C

A

B

C

A

B

C

694

9-2. Customization

*

: If equipped

■

Lights (



P.209)

*

: Except for Canada

■

Automatic light control system

*

 (



P.209)

*

: If equipped

Wireless remote control
linked operation signal
(buzzer)

On

Off

–

–

O

Side windows open warning
function

On

Off

–

–

O

Sliding roof open warning
function

On

Off

–

–

O

Function

Default

setting

Customized

setting

Daytime Running Lights

*

On

Off

O

–

O

Light reminder buzzer

On

Off

–

–

O

Function

Default

setting

Customized

setting

Light sensor sensitivity

Standard

–2 to 2

O

–

O

Time elapsed before head-
lights automatically turn off
after doors are closed

30 seconds

Off

O

–

O

60 seconds

90 seconds

Windshield wiper linked
headlight illumination

On

Off

–

–

O

Function

Default

setting

Customized

setting

A

B

C

A

B

C

A

B

C

695

9-2. Customization

9

Vehicle

 specifications

■

Rear window wiper (



P.218)

■

PCS (Pre-Collision System) (



P.229)

■

LTA (Lane Tracing Assist) (



P.237)

■

RSA (Road Sign Assist)

*

 (



P.247)

Function

Default

setting

Customized

setting

Back door opening linked
rear window wiper stop func-
tion

Off

On

–

–

O

Washer linked rear window
wiper operation

On

Off

–

–

O

Shift position linked rear win-
dow wiper operation
(



P.219)

Only once

Off

–

–

O

Continuous

Function

Default

setting

Customized

setting

PCS (Pre-Collision System)

On

Off

–

O

–

Adjust alert timing

Middle

Early

–

O

–

Late

Function

Default

setting

Customized

setting

Lane centering function

On

Off

–

O

–

Steering assist function

On

Off

–

O

–

Alert sensitivity

High

Standard

–

O

–

Vehicle sway warning func-
tion

On

Off

–

O

–

Vehicle sway warning sensi-
tivity

Standard

Low

–

O

–

High

Function

Default

setting

Customized

setting

RSA (Road Sign Assist)

On

Off

–

O

–

A

B

C

A

B

C

A

B

C

A

B

C

696

9-2. Customization

*

: If equipped

■

BSM (Blind Spot Monitor)

*

 (



P.260)

*

: If equipped

■

RCTA (Rear cross traffic alert) function

*1

 (



P.260)

*1

:If equipped

Excess speed notification
method

Display only

No notification

–

O

–

Display and

buzzer

Excess speed notification
level

1 mph (2 km/h)

3 mph (5 km/h)

–

O

–

5 mph (10

km/h)

Other notifications method
(No-entry notification)

Display only

No notification

–

O

–

Display and

buzzer

Function

Default

setting

Customized

setting

BSM (Blind Spot Monitor)

On

Off

–

O

–

Outside rear view mirror indi-
cator brightness

Bright

Dim

–

O

–

Alert timing for presence of
approaching vehicle (sensi-
tivity)

Intermediate

Early

–

O

–

Late

Only when

vehicle

detected in

blind spot

Function

Default

setting

Customized

setting

RCTA (Rear cross traffic
alert) function

On

Off

–

O

–

Buzzer volume

*2

Level 2

Level 1

–

O

–

Level 3

Function

Default

setting

Customized

setting

A

B

C

A

B

C

A

B

C

697

9-2. Customization

9

Vehicle

 specifications

*2

:This setting is linked with the buzzer volume of the intuitive parking

assist.

■

Intuitive parking assist

*1

 (



P.270)

*1

:If equipped

*2

:This setting is linked with the buzzer volume of the RCTA (Rear cross

traffic alert) function.

■

PKSB (Parking Support Brake)

*

 (



P.277)

*

: If equipped

■

Stop & Start system

*

 (



P.345)

*

: If equipped

■

Automatic air conditioning system

*

 (



P.515)

*

: If equipped

Function

Default

setting

Customized

setting

Intuitive parking assist

On

Off

–

O

O

Buzzer volume

*2

2

1

–

O

O

3

Function

Default

setting

Customized

setting

PKSB (Parking Support
Brake) function

On

Off

–

O

–

Function

Default

setting

Customized

setting

Change the Stop & Start sys-
tem duration when the A/C is
on

Standard

Extended

–

O

–

Function

Default

setting

Customized

setting

A/C Auto switch operation

On

Off

O

–

O

Switching to the outside air
mode when the vehicle is
parked

On

Off

–

–

O

A

B

C

A

B

C

A

B

C

A

B

C

698

9-2. Customization

■

Illumination (



P.525)

*1

:Vehicles with smart key system only

*2

:If equipped

■

Vehicle customization

●

When the speed linked door locking function and shift position linked door

locking function are both on, the door lock operates as follows.

• If the vehicle is started with all the doors locked, the speed linked door

locking function would not operate.

• If the vehicle is started with any door unlocked, the speed linked door lock-

ing function will operate.

• When shifting the shift lever to any position other than P, all the doors will

be locked.

●

When the smart key system is off, the selecting door to unlock cannot be

customized.

●

When the doors remain closed after unlocking the doors and the auto-

matic door lock function is activated, the signals will be generated in

accordance with the Operation signal (buzzer) and the Operation signal

(emergency flashers) settings.

Function

Default

setting

Customized

setting

Time elapsed before the inte-
rior lights turn off

15 seconds

Off

O

–

O

7.5 seconds

30 seconds

Operation after the engine
switch is turned off

On

Off

–

–

O

Operation when the doors
are unlocked

On

Off

–

–

O

Operation when you
approach the vehicle with the
electronic key on your per-
son

*1

On

Off

–

–

O

Footwell lighting

*2

On

Off

–

–

O

A

B

C

699

9-3. Initialization

9

Vehicle

 specifications

9-3.Initialization

*1

:If equipped

*2

:Vehicles with Audio Plus or Premium Audio, refer to “NAVIGATION AND

MULTIMEDIA SYSTEM OWNER’S MANUAL”.

Items to initialize

The following items must be initialized for normal system
operation after such cases as the battery being reconnected,
or maintenance being performed on the vehicle:

List of the items to initialize

Item

When to initialize

Reference

Intuitive parking assist

*1

•After reconnecting or

changing the battery

•After changing a fuse

P.273

Parking Support Brake

*1

P.281

Power back door

*1

P.123

Power windows

P.156

Moon roof

*1

P.160

Panoramic moon roof

*1

P.163

Maintenance required
reminder message

• After the maintenance is

performed

P.564

Tire pressure warning sys-
tem

*1

• When rotating the tires
• When changing the tire
• After registering the ID

codes

P.590

Toyota parking assist moni-
tor

*1

• After reconnecting or chang-

ing the battery

• After changing a fuse

P.310
P.342

Panoramic view monitor

*1, 2

700

9-3. Initialization

701

10

10

For ow

ner
s

For owners

10-1.For owners

Reporting safety defects for

U.S. owners...............

702

Seat belt instructions for

Canadian owners (in
French)......................

703

SRS airbag instructions for

Canadian owners (in
French)......................

704

702

10-1. For owners

10-1.For owners

Reporting safety

defects for U.S. own-

ers

If you believe that your vehi-
cle has a defect which could
cause a crash or could
cause injury or death, you
should immediately inform
the National Highway Traffic
Safety Administration
(NHTSA) in addition to noti-
fying Toyota Motor Sales,
U.S.A., Inc. (Toll-free: 1-800-
331-4331).

If NHTSA receives similar
complaints, it may open an
investigation, and if it finds
that a safety defect exists in
a group of vehicles, it may
order a recall and remedy
campaign. However, NHTSA
cannot become involved in
individual problems
between you, your dealer, or
Toyota Motor Sales, U.S.A.,
Inc.

To contact NHTSA, you may
call the Vehicle Safety
Hotline toll-free at 1-888-
327-4236 (TTY: 1-800-424-
9153); go to

http://www.safercar.gov

; or

write to: Administrator,
NHTSA, 1200 New Jersey
Ave., S.E., Washington, DC
20590. You can also obtain
other information about
motor vehicle safety from

http://www.safercar.gov

.

703

10-1. For owners

10

For ow

ner
s



Tirez sur la ceinture épaulière
jusqu’à ce qu’elle recouvre
entièrement l’épaule; elle ne
doit cependant pas toucher le
cou ni glisser de l’épaule.



Placez la ceinture abdominale
le plus bas possible sur les
hanches.



Réglez la position du dossier.
Tenez-vous assis bien au
fond du siège, le dos droit.



Ne vrillez pas la ceinture de
sécurité.

■

Manipulation des ceintures
de sécurité

Avec un chiffon ou une éponge,
nettoyez à l’aide d’un savon
doux et de l’eau tiède. Vérifiez
aussi les ceintures régulière-
ment pour vous assurer qu’elles
ne présentent pas d’usure
excessive, d’effilochage ou de
coupures.

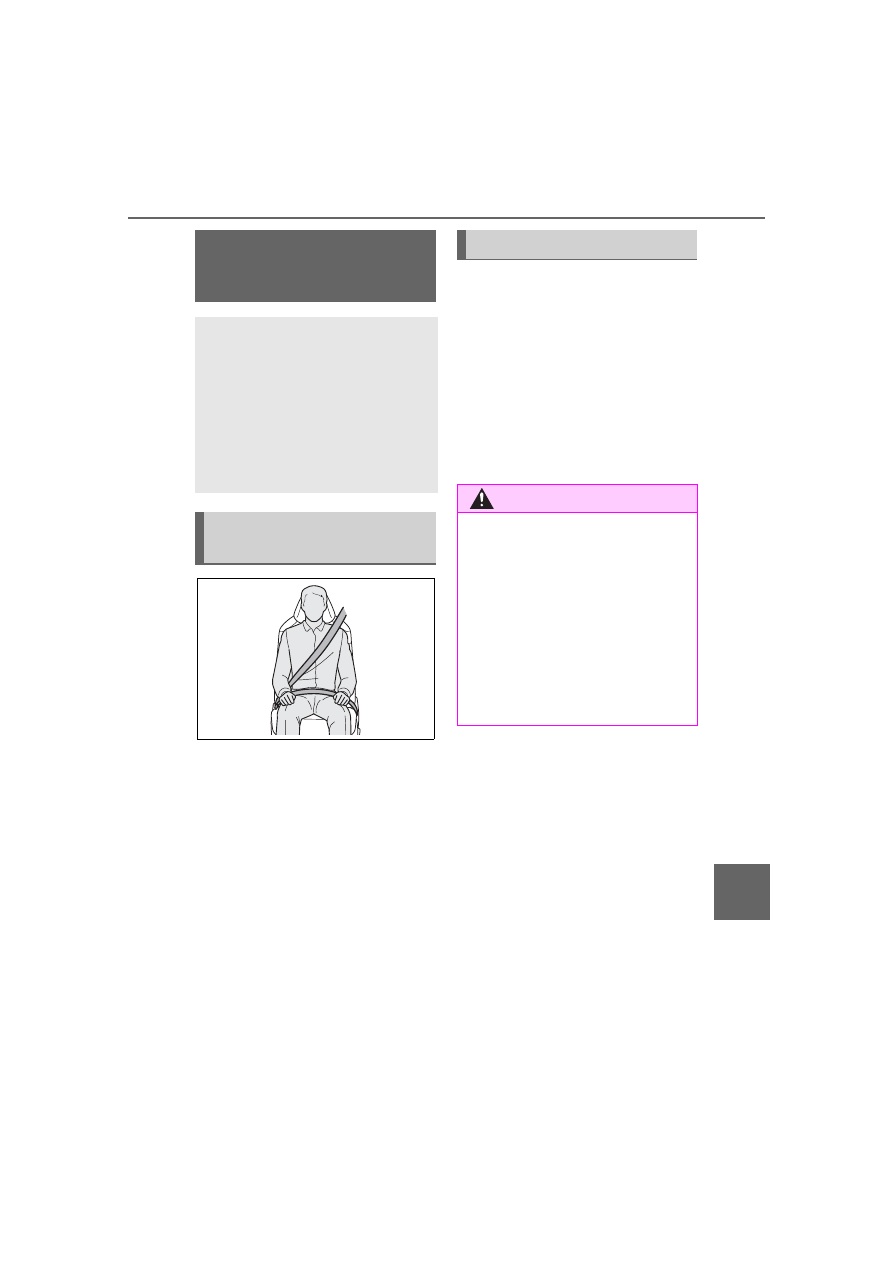

Seat belt instructions

for Canadian owners

(in French)

The following is a French
explanation of seat belt
instructions extracted from
the seat belt section in this
manual.

See the seat belt section for
more detailed seat belt
instructions in English.

Utilisation adéquate des
ceintures de sécurité

Entretien et soin

AVERTISSEMENT

■

Dommages et usure de la

ceinture de sécurité

Vérifiez périodiquement le sys-

tème de ceintures de sécurité.

Vérifiez qu’il n’y a pas de cou-

pures, d’effilochures ni de pièces

desserrées. N’utilisez pas une

ceinture de sécurité endommagée

avant qu’elle ne soit remplacée.

Les ceintures de sécurité endom-

magées ne peuvent pas protéger

les occupants contre les bless-

ures graves, voire mortelles.

704

10-1. For owners

■

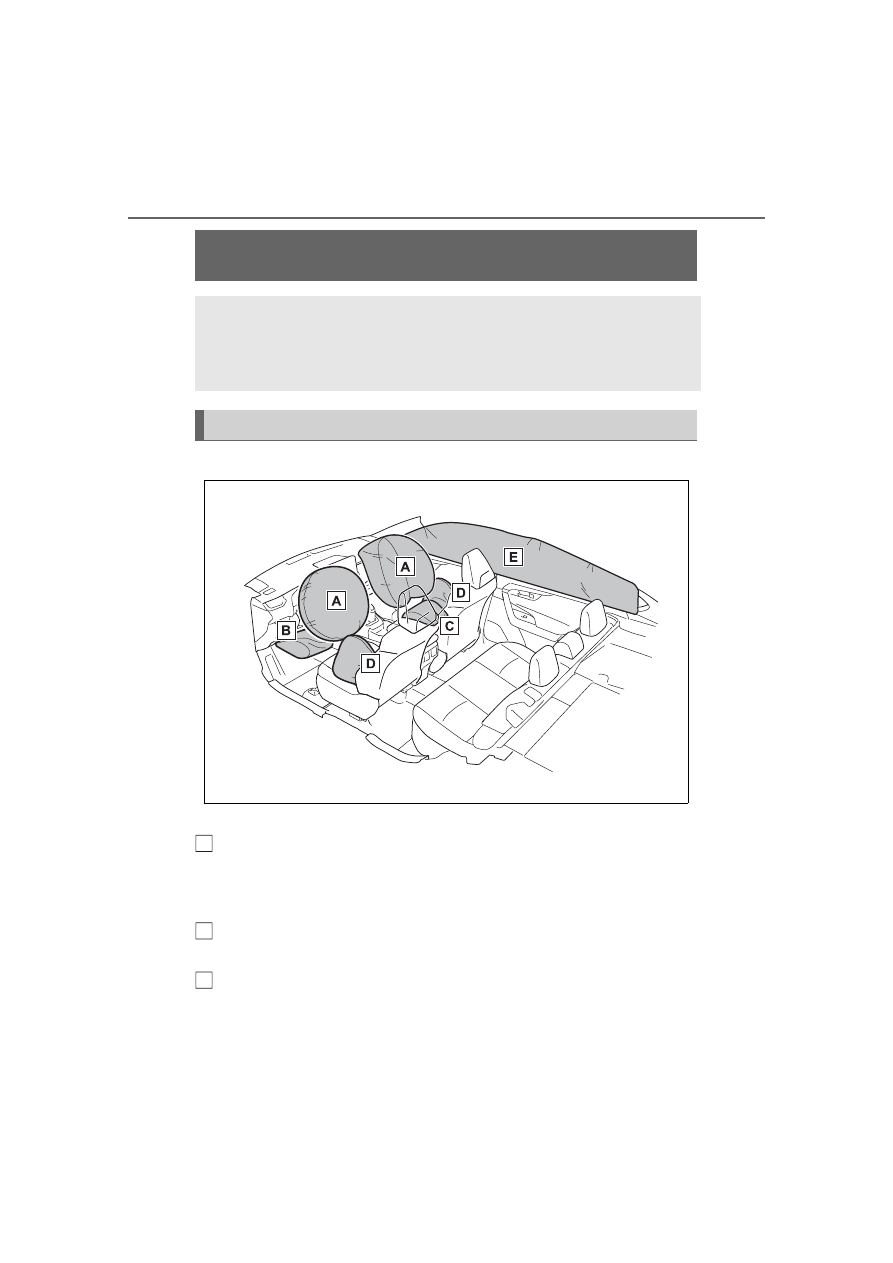

Emplacement des coussins gonflables SRS



Coussins gonflables SRS avant

Coussin gonflable SRS du conducteur/coussin gonflable SRS du
passager avant

Peuvent aider à protéger la tête et la poitrine du conducteur et du passager
avant contre les impacts avec des composants intérieurs

Coussin gonflable SRS de protection des genoux

Peut aider à protéger le conducteur

Coussin gonflable SRS du coussin de siège

Peut aider à retenir le passager avant

SRS airbag instructions for Canadian owners (in

French)

The following is a French explanation of SRS airbag instruc-
tions extracted from the SRS airbag section in this manual.

See the SRS airbag section for more detailed SRS airbag instruc-
tions in English.

Système de coussins gonflables SRS

A

B

C

705

10-1. For owners

10

For ow

ner
s



Coussins gonflables SRS latéraux et en rideau

Coussins gonflables SRS latéraux

Peuvent aider à protéger le torse des occupants des sièges avant

Coussins gonflables SRS en rideau

• Peuvent aider à protéger principalement la tête des occupants des sièges

latéraux

• Peuvent aider à empêcher les occupants d’être éjectés du véhicule en

cas de tonneaux

■

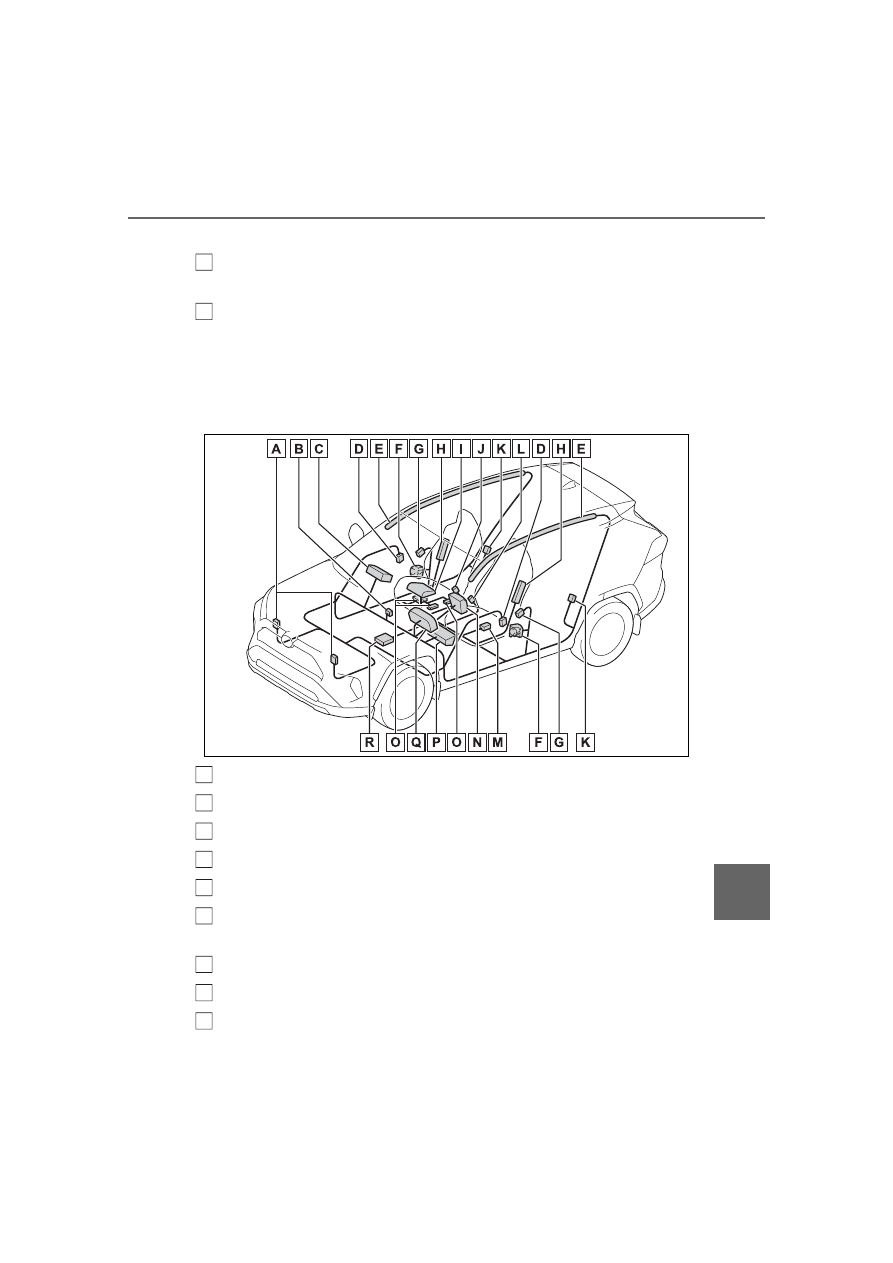

Composants du système de coussins gonflables SRS

Capteurs d’impact avant

Voyants “AIR BAG ON” et “AIR BAG OFF”

Coussin gonflable du passager avant

Capteurs d’impact latéral (portière avant)

Coussins gonflables en rideau

Limiteurs de force et dispositifs de tension des ceintures de sécu-
rité

Capteurs d’impact latéral (avant)

Coussins gonflables latéraux

Coussin gonflable du coussin de siège

D

E

A

B

C

D

E

F

G

H

I

706

10-1. For owners

Contacteur de boucle de ceinture de sécurité du passager avant

Capteurs d’impact latéral (arrière)

Contacteur de boucle de ceinture de sécurité du conducteur

Capteur de position du siège du conducteur

Coussin gonflable du conducteur

Système de classification de l’occupant du siège du passager
avant (ECU et capteurs)

Coussin gonflable de protection des genoux

Lampe témoin SRS

Module de capteur de coussin gonflable

Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS
dont la conception s’appuie sur les normes de sécurité des véhicules
à moteur américains (FMVSS208). Le module de capteur de coussin
gonflable (ECU) contrôle le déploiement des coussins gonflables en
fonction des informations obtenues des capteurs et d’autres élé-
ments affichés dans le diagramme des composants du système ci-
dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement
des coussins gonflables, une réaction chimique se produit dans les
gonfleurs de coussin gonflable et les coussins gonflables se remplis-
sent rapidement d’un gaz non toxique pour aider à limiter le mouve-
ment des occupants.

J

K

L

M

N

O

P

Q

R

707

10-1. For owners

10

For ow

ner
s

AVERTISSEMENT

■

Précautions relatives aux

coussins gonflables SRS

Observez les précautions suiva-

ntes en ce qui concerne les cous-

sins gonflables SRS.

Négliger de le faire pourrait occa-

sionner des blessures graves,

voire mortelles.

●

Le conducteur et tous les pas-

sagers du véhicule doivent por-

ter leur ceinture de sécurité de

la manière appropriée.

Les coussins gonflables SRS

sont des dispositifs supplémen-

taires qui doivent être utilisés

avec les ceintures de sécurité.

●

Le coussin gonflable SRS du

conducteur se déploie avec une

force considérable et peut occa-

sionner des blessures graves,

voire mortelles, notamment lor-

sque le conducteur se trouve

très près du coussin gonflable.

La National Highway Traffic

Safety Administration (NHTSA),

aux États-Unis, fait les recom-

mandations suivantes :

La zone à risque du coussin gon-
flable du conducteur couvre
2 à 3 in. (50 à 75 mm) de la zone
de déploiement du coussin gon-
flable. Pour assurer une marge de
sécurité suffisante, restez à 10 in.
(250 mm) du coussin gonflable.
Cette distance est mesurée
depuis le centre du volant jusqu’à
votre sternum. Si maintenant
vous vous tenez assis à moins de
10 in. (250 mm), vous pouvez
changer votre position de con-
duite de plusieurs manières :

• Reculez votre siège à la posi-

tion maximale vous permettant

d’atteindre encore aisément les

pédales.

• Inclinez légèrement le dossier

du siège.

Bien que les véhicules soient

conçus différemment, la plupart

des conducteurs peuvent main-

tenir une distance de 10 in.

(250 mm), même si leur siège

se trouve complètement vers

l’avant, simplement en inclinant

un peu le dossier du siège vers

l’arrière. Si la visibilité avant est

moindre après avoir incliné le

dossier de votre siège, utilisez

un coussin ferme et non glissant

pour être assis plus haut ou

relevez le siège si cette option

est disponible sur votre

véhicule.

• Si votre volant est réglable en

hauteur, inclinez-le vers le bas.

Cela vous permet d’orienter le

coussin gonflable vers votre

buste plutôt que vers votre tête

et vers votre cou.

Le siège doit être réglé de la

manière recommandée ci-dessus

par la NHTSA, tout en gardant le

contrôle des pédales et du volant,

ainsi que la vue sur les com-

mandes du tableau de bord.

708

10-1. For owners

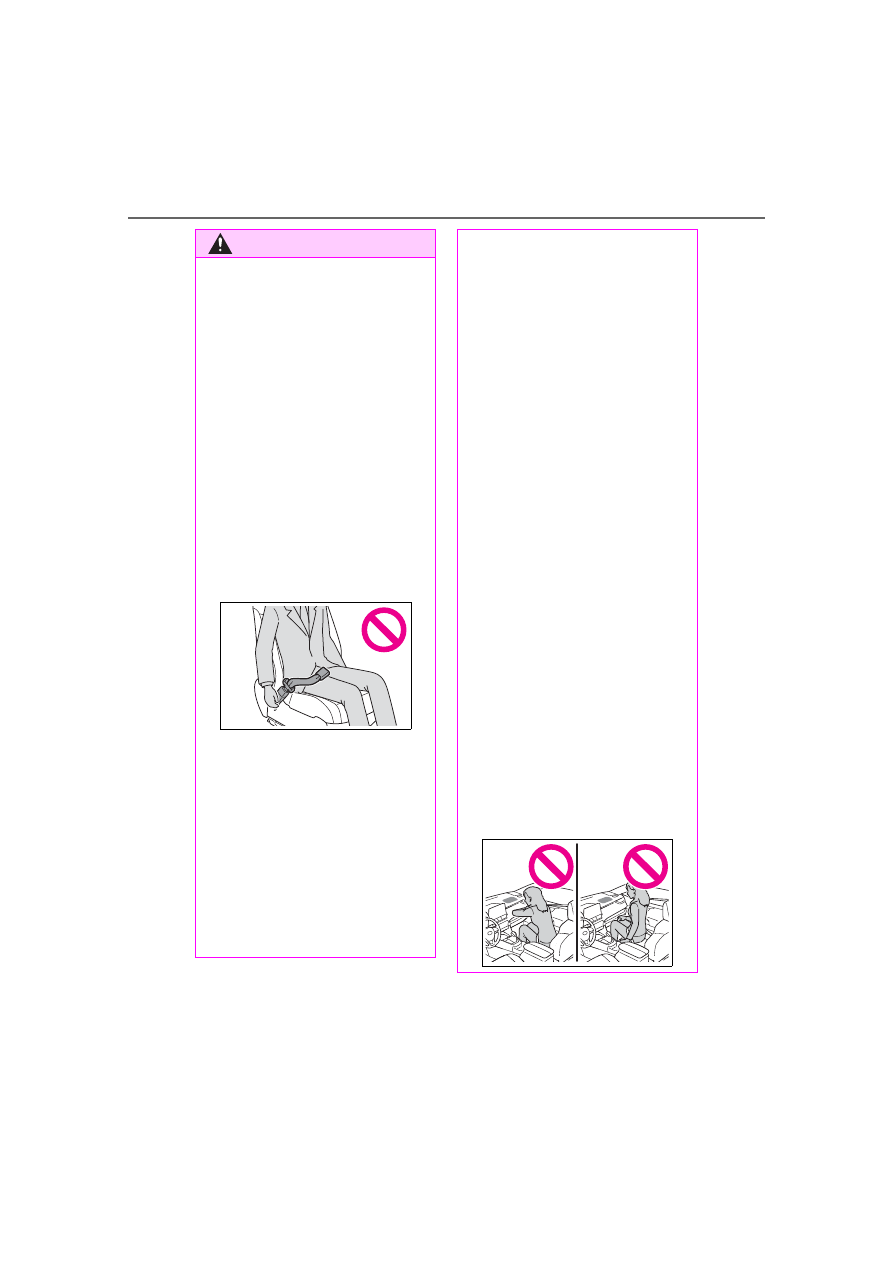

AVERTISSEMENT

●

Si la rallonge de ceinture de

sécurité a été reliée à la boucle

des ceintures de sécurité des

sièges avant sans avoir aussi

été attachée à la plaque de blo-

cage des ceintures de sécurité,

les coussins gonflables SRS

avant considéreront que le con-

ducteur et le passager avant

portent tout de même leur cein-

ture de sécurité même si les

ceintures de sécurité ne sont

pas attachées. Les coussins

gonflables SRS avant peuvent

alors ne pas s’activer correcte-

ment lors d’une collision, ce qui

pourrait occasionner des bless-

ures graves, voire mortelles, en

cas de collision. Assurez-vous

de toujours porter la ceinture de

sécurité avec la rallonge de

ceinture de sécurité.

●

Le coussin gonflable SRS du

passager avant se déploie

également avec une force con-

sidérable et peut occasionner

des blessures graves, voire

mortelles, notamment lorsque le

passager avant se trouve très

près du coussin gonflable. Le

siège du passager avant doit se

trouver le plus loin possible du

coussin gonflable et le dossier

doit être réglé de manière à ce

que le passager avant soit assis

bien droit.

●

Le déploiement d’un coussin

gonflable risque d’infliger des

blessures graves, voire mor-

telles, aux bébés et aux enfants

mal assis et/ou mal attachés.

Un bébé ou un enfant trop petit

pour utiliser une ceinture de

sécurité doit être correctement

retenu à l’aide d’un dispositif de

retenue pour enfants. Toyota

recommande vivement de

placer et d’attacher correcte-

ment tous les bébés et tous les

enfants sur les sièges arrière du

véhicule à l’aide de dispositifs

de retenue adaptés. Les sièges

arrière sont plus sécuritaires

pour les bébés et les enfants

que le siège du passager avant.

●

N’installez jamais un dispositif

de retenue pour enfants de type

dos à la route sur le siège du

passager avant, même si le

voyant “AIR BAG OFF” est

allumé. En cas d’accident, la

force et la vitesse de déploie-

ment du coussin gonflable du

passager avant pourraient

infliger à l’enfant des blessures

graves, voire mortelles, si le dis-

positif de retenue pour enfants

de type dos à la route était

installé sur le siège du passager

avant.

●

Ne vous asseyez pas sur le

bord du siège et ne vous

appuyez pas sur la planche de

bord.

709

10-1. For owners

10

For ow

ner
s

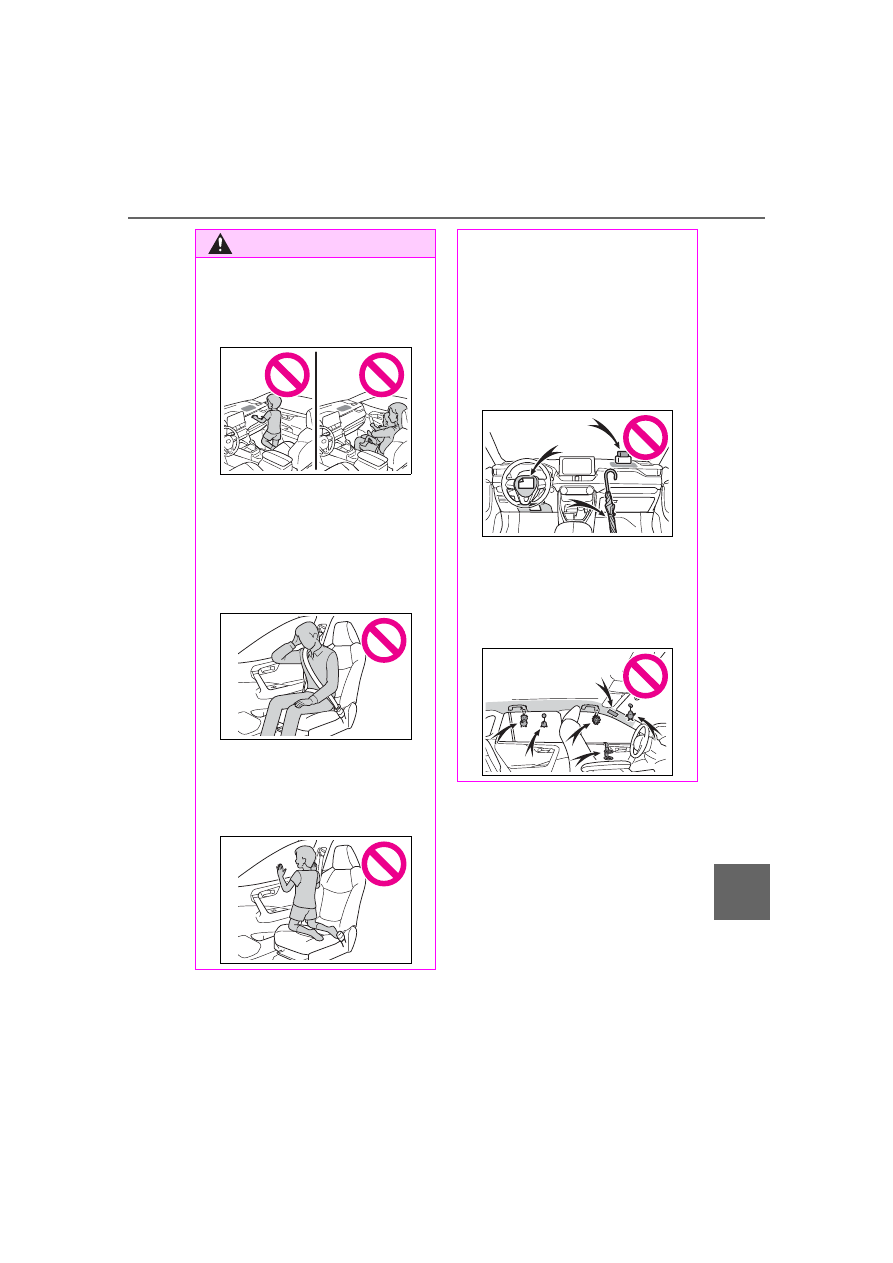

AVERTISSEMENT

●

Ne laissez pas un enfant se

tenir face au coussin gonflable

SRS du passager avant ni

s’asseoir sur les genoux d’un

passager avant.

●

Ne laissez pas les occupants

des sièges avant tenir des

objets sur leurs genoux.

●

Ne vous appuyez pas sur la

portière ou sur le brancard de

pavillon, ni sur les montants

avant, latéraux ou arrière.

●

Ne laissez personne s’age-

nouiller face à la portière sur le

siège du passager ni sortir la

tête ou les mains à l’extérieur

du véhicule.

●

Ne fixez et n’appuyez rien sur

des zones telles que la planche

de bord, le tampon de volant ou

encore la partie inférieure du

tableau de bord.

Ces objets peuvent se trans-

former en projectiles lorsque les

coussins gonflables SRS du

conducteur, du passager avant

et de protection des genoux se

déploient.

●

Ne fixez rien sur des zones

telles que les portières, le pare-

brise, les glaces latérales, les

montants avant ou arrière, le

brancard de pavillon et la poi-

gnée de maintien.

710

10-1. For owners

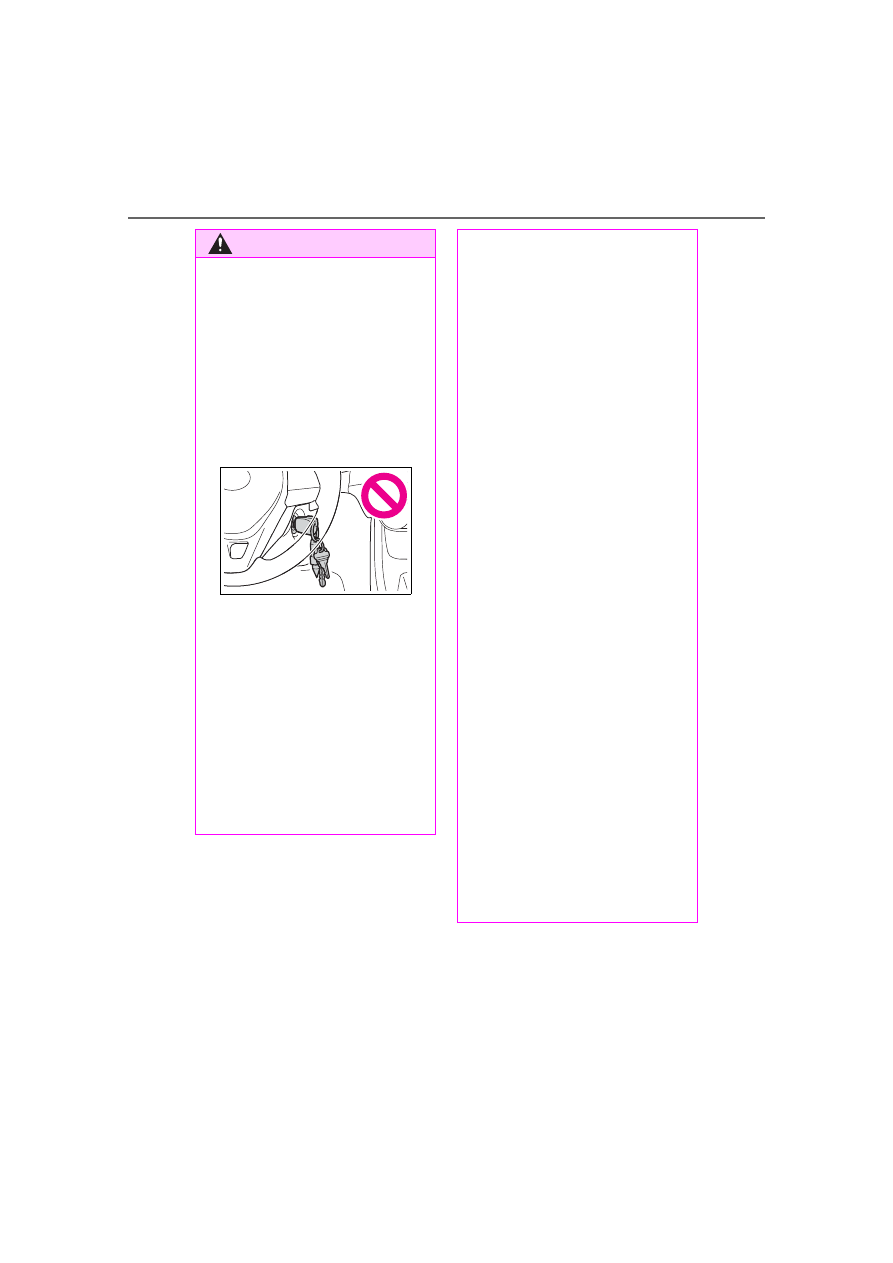

AVERTISSEMENT

●

Véhicules non dotés du sys-

tème Smart key : N’accrochez

pas d’objets lourds, pointus ou

durs, par exemple des clés ou

des accessoires, à la clé. Ces

objets pourraient empêcher le

déploiement du coussin gon-

flable SRS de protection des

genoux ou être projetés violem-

ment dans l’assise du siège du

conducteur par la force du

déploiement, et donc présenter

un danger.

●

N’accrochez pas de cintres ni

d’autres objets rigides sur les

crochets porte-vêtements. Tous

ces objets pourraient se trans-

former en projectiles et vous

occasionner des blessures

graves, voire mortelles, en cas

de déploiement des coussins

gonflables SRS en rideau.

●

Si un recouvrement de vinyle

est placé sur la zone de

déploiement du coussin gon-

flable SRS de protection des

genoux, veillez à le retirer.

●

N’utilisez pas d’accessoires

recouvrant les parties du siège

où les coussins gonflables SRS

latéraux et le coussin gonflable

SRS du coussin de siège se

déploient, car ces accessoires

pourraient entraver le déploie-

ment des coussins SRS. De tels

accessoires peuvent empêcher

les coussins gonflables latéraux

et le coussin gonflable du cous-

sin de siège de se déployer cor-

rectement, rendre le système

inopérant ou provoquer acci-

dentellement le déploiement

des coussins gonflables

latéraux et du coussin gonflable

du coussin de siège, occasion-

nant des blessures graves,

voire mortelles.

●

Ne frappez pas et n’appliquez

pas une pression importante à

l’emplacement des portières

avant ou des composants des

coussins gonflables SRS.

Cela peut provoquer un mau-

vais fonctionnement des couss-

ins gonflables SRS.

●

Ne touchez à aucun composant

des coussins gonflables SRS

immédiatement après leur

déploiement (gonflage), car ils

pourraient être chauds.

●

Si vous avez de la difficulté à

respirer après le déploiement

des coussins gonflables SRS,

ouvrez une portière ou une

glace latérale pour laisser entrer

l’air frais, ou quittez le véhicule

si vous pouvez le faire en toute

sécurité. Dès que possible, net-

toyez tous les résidus afin

d’éviter les irritations cutanées.

711

10-1. For owners

10

For ow

ner
s

AVERTISSEMENT

●

Si les emplacements de stock-

age des coussins gonflables

SRS, tels que le tampon de

volant et les garnitures des

montants avant et arrière, sont

endommagés ou fissurés,

faites-les remplacer par votre

concessionnaire Toyota.

●

Ne placez aucun objet, par

exemple un coussin, sur le

siège du passager avant. Cela

disperserait le poids du pas-

sager, ce qui empêcherait le

capteur de le détecter correcte-

ment. Cela pourrait empêcher le

déploiement des coussins gon-

flables SRS du passager avant

en cas de collision.

■

Modification et mise au rebut

des composants du système

de coussins gonflables SRS

Ne mettez pas votre véhicule au

rebut et n’effectuez aucune des

modifications suivantes sans

d’abord consulter votre conces-

sionnaire Toyota. Les coussins

gonflables SRS pourraient

fonctionner de manière incor-

recte ou se déployer (gonfler)

accidentellement, ce qui serait

susceptible d’occasionner des

blessures graves, voire mortelles.

●

Installation, retrait, démontage

et réparation des coussins gon-

flables SRS

●

Réparations, modifications,

retrait ou remplacement du

volant, du tableau de bord, de la

planche de bord, des sièges ou

du capitonnage des sièges, des

montants avant, latéraux et

arrière, des brancards de pavil-

lon, des panneaux des portières

avant, des garnitures des

portières avant ou des haut-

parleurs des portières avant

●

Modifications du panneau de la

portière avant (comme le per-

forer)

●

Réparations ou modifications de

l’aile avant, du pare-chocs

avant ou du côté de l’habitacle

●

Installation d’une protection de

calandre (barre safari, barre

kangourou, etc.), de lames de

déneigement, de treuils ou d’un

porte-bagages de toit

●

Modifications du système de

suspension du véhicule

●

Installation d’appareils électro-

niques tels qu’un émetteur-

récepteur radio ou un lecteur de

CD

●

Modifications à votre véhicule

pour une personne aux capac-

ités physiques réduites

714

What to do if... (Troubleshooting)

1-1.What to do if... (Troubleshooting)

What to do if... (Troubleshooting)



If you lose your keys or
mechanical keys, new genu-
ine keys or mechanical keys
can be made by your Toyota
dealer. (



P.653)



Vehicles with smart key sys-
tem:
If you lose your electronic
keys, the risk of vehicle theft
increases significantly. Con-
tact your Toyota dealer imme-
diately. (



P.653)



Is the key battery weak or
depleted? (



P.604)



Vehicles with smart key sys-
tem:
Is the engine switch in ON?
When locking the doors, turn
the engine switch off.
(



P.197)



Vehicles with smart key sys-
tem:
Is the electronic key left inside
the vehicle?
When locking the doors,
make sure that you have the
electronic key on your person.



The function may not operate
properly due to the condition
of the radio wave. (



P.105,

129)



Is the child-protector lock set?
The rear door cannot be
opened from inside the vehi-
cle when the lock is set. Open
the rear door from outside
and then unlock the child-pro-
tector lock. (



P.112)



Is the shift lever in P?
(



P.193)



Is the battery discharged?
(



P.655)



Did you press the engine

If you have a problem,
check the following before
contacting your Toyota
dealer.

The doors cannot be
locked, unlocked, opened
or closed

You lose your keys

The  doors  cannot  be
locked or unlocked

The  rear  door  cannot  be
opened

If you think something is
wrong

The engine does not start
(vehicles  without  smart
key system)

The engine does not start
(vehicles  with  smart  key
system)

715

What to do if... (Troubleshooting)

switch while firmly depress-
ing the brake pedal?
(



P.194)



Is the shift lever in P?
(



P.194)



Is the electronic key any-
where detectable inside the
vehicle? (



P.128)



Is the steering wheel
unlocked? (



P.195)



Is the electronic key battery
weak or depleted?
In this case, the engine can
be started in a temporary way.
(



P.654)



Is the battery discharged?
(



P.655)



Is the engine switch in ON?
If you cannot release the shift
lever by depressing the brake
pedal with the engine switch
in ON (



P.200)



Vehicles without smart key
system:
It is locked to prevent theft of
the vehicle if the key is
removed from the engine
switch. (



P.193)



Vehicles with smart key sys-

tem:
It is locked automatically to
prevent theft of the vehicle.
(



P.195)



Is the window lock switch
pressed?
The power window except for
the one at the driver’s seat
cannot be operated if the win-
dow lock switch is pressed.
(



P.158)



The auto power off function
will be operated if the vehicle
is left in ACC or ON (the
engine is not running) for a
period of time. (



P.198)



The seat belt reminder light is
flashing

Are the driver and the passengers
wearing the seat belts? (



P. 635

)



The parking brake indicator is
on

Is the parking brake released?
(



P.203

)

Depending on the situation,
other types of warning buzzer

The  shift  lever  cannot  be
shifted from P even if you
depress the brake pedal

The  steering  wheel  can-
not  be  turned  after  the
engine is stopped

The windows do not open
or  close  by  operating  the
power window switches

The  engine  switch  is
turned  off  automatically
(vehicles  with  smart  key
system)

A warning buzzer sounds
during driving

716

What to do if... (Troubleshooting)

may also sound. (



P.628, 639)



Did anyone inside the vehicle
open a door during setting the
alarm?
The sensor detects it and the
alarm sounds. (



P.73)

To stop the alarm, turn the engine
switch to ON or start the engine.



Is the message displayed on
the multi-information display?
Check the message on the
multi-information display.
(



P.639)



When a warning light turns on
or a warning message is dis-
played, refer to P.628, 639.



Stop the vehicle in a safe
place and replace the flat tire
with the spare tire. (



P.642)



Try the procedure for when
the vehicle becomes stuck in
mud, dirt, or snow. (



P.661)

An alarm is activated and
the  horn  sounds  (if
equipped)

A warning buzzer sounds
when leaving the vehicle

A  warning  light  turns  on
or  a  warning  message  is
displayed

When a problem has
occurred

If you have a flat tire

The

vehicle

becomes

stuck

736

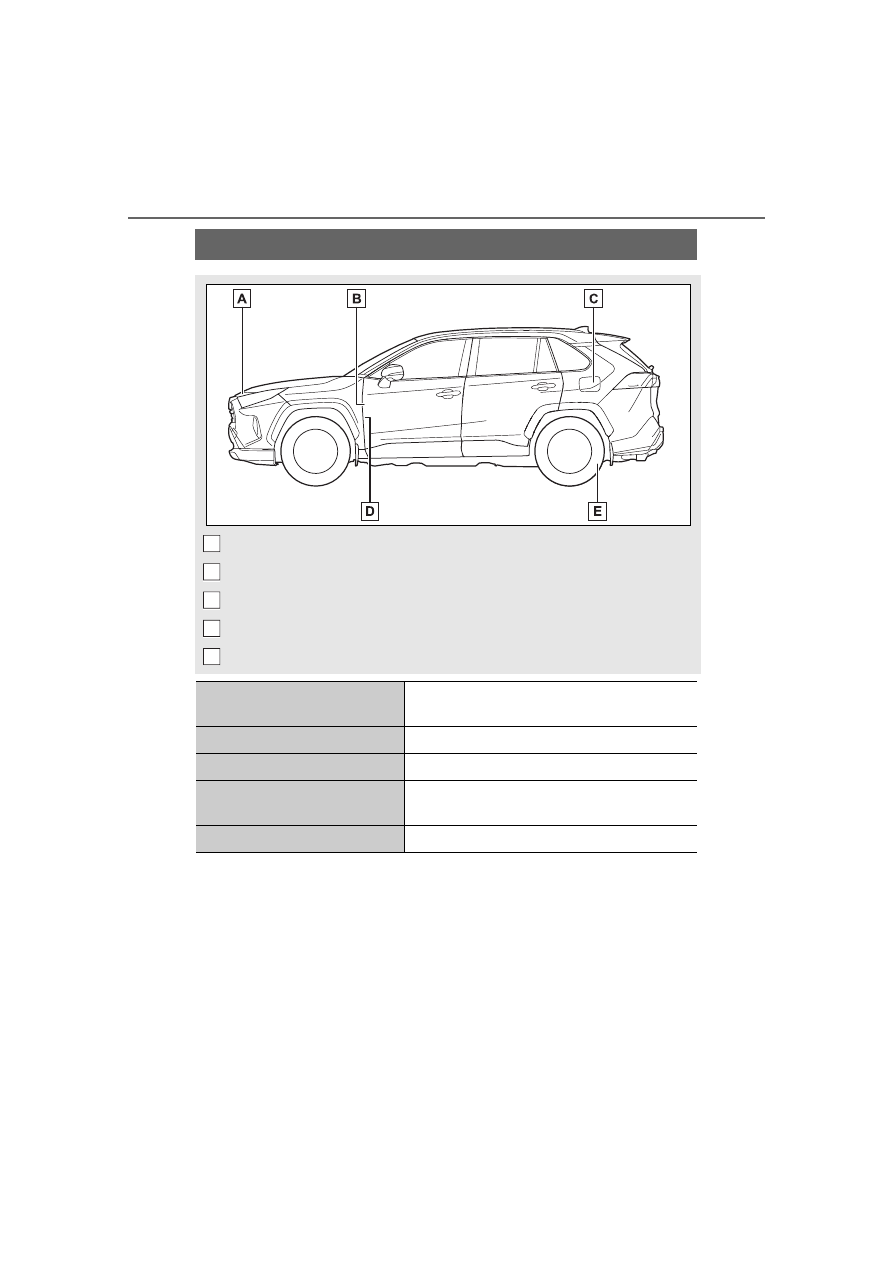

GAS STATION INFORMATION

Auxiliary catch lever (



P.571)

Fuel filler door opener lever (



P.221)

Fuel filler door (



P.221)

Hood lock release lever (



P.571)

Tire inflation pressure (



P.671)

Fuel tank capacity
(Reference)

14.5 gal. (55 L, 12.1 Imp.gal.)

Fuel type

Unleaded gasoline only

P.666

Cold tire inflation pressure

P.671

Engine oil capacity
(Drain and refill



 reference)

P.666

Engine oil type

P.666

A

B

C

D

E
