Toyota Prius (2020 year). Manual in english - part 9

528

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

WARNING

■

When inspecting or replacing tires

Observe the following precautions to prevent accidents.

Failure to do so may cause damage to parts of the drive train as well as

dangerous  handling  characteristics,  which  may  lead  to  an  accident

resulting in death or serious injury.

●

Do not mix tires of different makes, models or tread patterns.

Also, do not mix tires of remarkably different treadwear.

●

Do not use tire sizes other than those recommended by Toyota.

●

Do not mix differently constructed tires (radial, bias-belted or bias-ply

tires).

●

Do not mix summer, all season and snow tires.

●

Do not use tires that have been used on another vehicle.

Do not use tires if you do not know how they were used previously.

■

When initializing the tire pressure warning system

Do not initialize the tire pressure warning system without first adjusting

the tire inflation pressure to the specified level. Otherwise, the tire pres-

sure warning light may not come on even if the tire inflation pressure is

low, or it may come on when the tire inflation pressure is actually nor-

mal.

PRIUS_OM_OM47D44U_(U)

529

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

NOTICE

■

Repairing or replacing tires, wheels, tire pressure warning valves,

transmitters and tire valve caps

●

When removing or fitting the wheels, tires or the tire pressure warning

valves  and  transmitters,  contact  your Toyota  dealer  as  the  tire  pres-

sure warning valves and transmitters may be damaged if not handled

correctly.

●

Make sure to install the tire valve caps. If the tire valve caps are not

installed,  water  could  enter  the  tire  pressure  warning  valves  and  the

tire pressure warning valves could be bound.

●

When replacing tire valve caps, do not use tire valve caps other than

those specified. The cap may become stuck.

■

To avoid damage to the tire pressure warning valves and transmit-

ters

When  a  tire  is  repaired  with  liquid  sealants,  the  tire  pressure  warning

valve  and  transmitter  may  not  operate  properly.  If  a  liquid  sealant  is

used, contact your Toyota dealer or other qualified service shop as soon

as  possible. After  use  of  liquid  sealant,  make  sure  to  replace  the  tire

pressure warning valve and transmitter when repairing or replacing the

tire. (



P. 522)

■

Driving on rough roads

Take particular care when driving on roads with loose surfaces or pot-

holes.

These conditions may cause losses in tire inflation pressure, reducing

the  cushioning  ability  of  the  tires.  In  addition,  driving  on  rough  roads

may  cause  damage  to  the  tires  themselves,  as  well  as  the  vehicle’s

wheels and body.

■

Low profile tires (vehicles with 215/45R17 tires)

Low  profile  tires  may  cause  greater  damage  than  usual  to  the  wheel

when receiving impact from the road surface. Therefore pay attention to

the following:

●

Be sure to use proper tire inflation pressure. If tires are under-inflated,

they may be damaged more severely.

●

Avoid  pot  holes,  uneven  pavement,  curbs  and  other  road  hazards.

Failure to do so can lead to severe tire and wheel damage.

■

If tire inflation pressure of each tire becomes low while driving

Do not continue driving, or your tires and/or wheels may be ruined.

530

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Tire inflation pressure

The  recommended  cold  tire  infla-
tion pressure and tire size are dis-
played  on  the  tire  and  loading
information label. (



P. 660)

Tire inflation pressure

PRIUS_OM_OM47D44U_(U)

531

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Tire valve
Tire pressure gauge

Remove the tire valve cap.
Press the tip of the tire pressure gauge onto the tire valve.
Read the pressure using the gauge gradations.
If the tire inflation pressure is not at the recommended level, adjust
the pressure.
If you add too much air, press the center of the valve to deflate.
After  completing  the  tire  inflation  pressure  measurement  and
adjustment, apply soapy water to the valve and check for leakage.
Put the tire valve cap back on.

■

Tire inflation pressure check interval

You should check tire inflation pressure every two weeks, or at least once

a month.

Do not forget to check the spare.

■

Effects of incorrect tire inflation pressure

Driving with incorrect tire inflation pressure may result in the following:

●

Reduced fuel economy

●

Reduced driving comfort and poor handling

●

Reduced tire life due to wear

●

Reduced safety

●

Damage to the drive train

If a tire needs frequent inflating, have it checked by your Toyota dealer.

Inspection and adjustment procedure

1
2

1

2

3

4

5

6

532

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

Instructions for checking tire inflation pressure

When checking tire inflation pressure, observe the following:

●

Check only when the tires are cold.

If  your  vehicle  has  been  parked  for  at  least  3  hours  or  has  not  been

driven for more than 1 mile or 1.5 km, you will get an accurate cold tire

inflation pressure reading.

●

Always use a tire pressure gauge.

It is difficult to judge if a tire is properly inflated based only on its appear-

ance.

●

It  is  normal  for  the  tire  inflation  pressure  to  be  higher  after  driving  as

heat is generated in the tire. Do not reduce tire inflation pressure after

driving.

●

Never exceed the vehicle capacity weight.

Passengers and luggage weight should be placed so that the vehicle is

balanced.

WARNING

■

Proper inflation is critical to save tire performance

Keep your tires properly inflated.

If the tires are not properly inflated, the following conditions may occur

which could lead to an accident resulting in death or serious injury:

●

Excessive wear

●

Uneven wear

●

Poor handling

●

Possibility of blowouts resulting from overheated tires

●

Air leaking from between tire and wheel

●

Wheel deformation and/or tire damage

●

Greater possibility of tire damage while driving (due to road hazards,

expansion joints, sharp edges in the road, etc.)

NOTICE

■

When inspecting and adjusting tire inflation pressure

Be sure to put the tire valve caps back on.

If a valve cap is not installed, dirt or moisture may get into the valve and

cause an air leak, resulting in decreased tire inflation pressure.

533

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Wheels

When replacing wheels, care should be taken to ensure that they are
equivalent to those removed in load capacity, diameter, rim width and
inset

*

.

Replacement wheels are available at your Toyota dealer.

*

: Conventionally referred to as “offset”.

Toyota does not recommend using the following:

●

Wheels of different sizes or types

●

Used wheels

●

Bent wheels that have been straightened

●

Use  only Toyota  wheel  nuts  and  wrenches  designed  for  use  with
your aluminum wheels.

●

When  rotating,  repairing  or  changing  your  tires,  check  that  the
wheel nuts are still tight after driving 1000 miles (1600 km).

●

Be  careful  not  to  damage  the  aluminum  wheels  when  using  tire
chains.

●

Use only Toyota genuine balance weights or equivalent and a plas-
tic or rubber hammer when balancing your wheels.

If  a  wheel  is  bent,  cracked  or  heavily  corroded,  it  should  be
replaced.  Otherwise,  the  tire  may  separate  from  the  wheel  or
cause a loss of handling control.

Wheel selection

Aluminum wheel precautions

534

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

When replacing wheels

The  wheels  of  your  vehicle  are  equipped  with  tire  pressure  warning

valves  and  transmitters  that  allow  the  tire  pressure  warning  system  to

provide advance warning in the event of a loss in tire inflation pressure.

Whenever wheels are replaced, tire pressure warning valves and trans-

mitters must be installed. (



P. 522)

WARNING

■

When replacing wheels

●

Do not use wheels that are a different size from those recommended in

the Owner’s Manual, as this may result in a loss of handling control.

●

Never  use  an  inner  tube  in  a  leaking  wheel  which  is  designed  for  a

tubeless tire. Doing so may result in an accident, causing death or seri-

ous injury.

■

When installing the wheel nuts

●

Never use oil or grease on the wheel bolts or wheel nuts.

Oil and grease may cause the wheel nuts to be excessively tightened,

leading to bolt or disc wheel damage. In addition, the oil or grease can

cause the wheel nuts to loosen and the wheel may fall off, causing an

accident  and  resulting  in  death  or  serious  injury.  Remove  any  oil  or

grease from the wheel bolts or wheel nuts.

■

Use of defective wheels prohibited

Do not use cracked or deformed wheels.

Doing so could cause the tire to leak air during driving, possibly causing

an accident.

●

Be sure to install the wheel nuts with

the  tapered  ends  facing  inward.

Installing  the  nuts  with  the  tapered

ends  facing  outward  can  cause  the

wheel  to  break  and eventually  cause

the  wheel  to  come  off  while  driving,

which  could  lead  to  an  accident

resulting in death or serious injury.

Tapered
portion

PRIUS_OM_OM47D44U_(U)

535

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

NOTICE

■

Replacing tire pressure warning valves and transmitters

●

Because tire repair or replacement may affect the tire pressure warn-

ing valves and transmitters, make sure to have tires serviced by your

Toyota dealer or other qualified service shop. In addition, make sure to

purchase  your  tire  pressure  warning  valves  and  transmitters  at  your

Toyota dealer.

●

Ensure that only genuine Toyota wheels are used on your vehicle.

Tire pressure warning valves and transmitters may not work properly

with non-genuine wheels.

536

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Air conditioning filter

Turn the power switch off.
Open  the  glove  box  and  slide
off the damper.

Push  in  each  side  of  the  glove
box  to  disconnect  the  claws,
and  then  slowly  and  fully  open
the  glove  box  while  supporting
it.

With  the  glove  box  fully  open,
slightly lift up the glove box and
pull  toward  the  seat  to  detach
the bottom of the glove box.

Do  not  use  excessive  force  if  the
glove  box  does  not  detach  when
lightly  pulled.  Instead,  pull  toward
the seat while slightly adjusting the
height of the glove box.

The air conditioning filter must be changed regularly to maintain
air conditioning efficiency.

Replacing the air conditioning filter

1

2

3

4

PRIUS_OM_OM47D44U_(U)

537

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Remove the filter cover.

Unlock the filter cover.
Move  the  filter  cover  in  the
direction of the arrow, and then
pull it out of the claws.

Remove the filter case.

Remove the air conditioning fil-
ter  from  the  filter  case  and
replace it with a new one.

The “



UP” marks shown on the fil-

ter should be pointing up.

When installing, reverse the steps listed.

5

1
2

6

7

8

538

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

Checking interval

Inspect and replace the air conditioning  filter  according to  the  maintenance
schedule. In dusty areas or areas with heavy traffic flow, early replacement
may be required. (For scheduled maintenance information, please refer to the
“Scheduled Maintenance Guide” or “Owner’s Manual Supplement”.)

■

If air flow from the vents decreases dramatically

The filter may be clogged. Check the filter and replace if necessary.

NOTICE

■

When using the air conditioning system

Make sure that a filter is always installed.
Using the air conditioning system without a filter may cause damage to the
system.

■

When removing the glove box

Always follow the specified procedure to remove the glove box (



P. 536). If

the  glove  box  is  removed  without  following  the  specified  procedure,  the
hinge of the glove box may become damaged.

■

To prevent damage to the filter cover

When moving the filter cover in the direc-
tion  of  arrow  to  release  the  fitting,  pay
attention  not  to apply excessive  force  to
the  claws.  Otherwise,  the  claws  may  be
damaged.

539

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Cleaning the hybrid battery (traction bat-

tery) air intake vent and filter

Remove  the  dust  from  the  air
intake  vent  with  a  vacuum
cleaner, etc.

Make sure to only use a vacuum to
suck  out  dust  and  clogs. Attempt-
ing  to  blow  out  dust  and  clogs
using  an  airgun,  etc.  may  push  it
into the air intake vent. (



P. 543)

If  dust  and  clogs  cannot  be  completely  removed  with  the  air  intake
vent cover installed, remove the cover and clean the filter.

Turn the power switch off.
Using  a  Phillips  screwdriver,
remove the clip.

To  prevent  the  fuel  economy  from  being  affected,  visually
inspect the hybrid battery (traction battery) air intake vent peri-
odically for dust and clogs. If it is dusty or clogged or if “Mainte-
nance  required  for  Traction  battery  cooling  parts  See  owner’s
manual” is shown on the multi-information display, clean the air
intake vent using the following procedures:

Cleaning the air intake vent

If dust and clogs cannot be completely removed

1

2

540

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Remove  the  air  intake  vent
cover.

Pull  the  cover  as  shown  in
the  illustration  to  disengage
the 5 claws, starting from the
claw  in  the  upper  right  cor-
ner.
Pull  the  cover  toward  the
front of the vehicle to remove
it.

Remove  the  air  intake  vent  fil-
ter.

Disengage  the  1  claw  as
shown in the illustration.
Disengage  the  2  claws  to
remove  the  filter  from  the
cover.

Remove  the  dust  and  clogs
from  the  filter  using  a  vacuum
cleaner, etc.

Make sure to also remove the dust
and clogs from the inside of the air
intake vent cover.

3

1

2

4

1

2

5

PRIUS_OM_OM47D44U_(U)

541

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Reinstall the filter to the cover.

Engage  the  filter  to  the  2
claws  as  shown  in  the  illus-
tration.
Engage  the  1  claw  to  install
the filter.

Make  sure  that  the  filter  is  not
crooked  or  deformed  when  install-
ing it.

Install the air intake vent cover.

Insert the tab of the cover as
shown in the illustration.
Push the cover to engage the
5 claws.

Using  a  Phillips  screwdriver,
install the clip.

6

1

2

7

1

2

8

542

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

Scheduled maintenance of the air intake vent is necessary when

In some situations such as when the vehicle is used frequently or in heavy
traffic or dusty areas, the air intake vent may need to be cleaned more regu-
larly.  For  details,  refer  to  the  “Scheduled  Maintenance  Guide”  or  “Owner’s
Manual Supplement”.

■

Cleaning the air intake vent

●

Dust in the air intake vent may interfere with the cooling of the hybrid battery
(traction battery). If charging/discharging of the hybrid battery (traction bat-
tery) becomes limited, the distance that the vehicle can be driven using the
electric motor (traction motor) may be reduced and the fuel economy may
be reduced. Inspect and clean the air intake vent periodically.

●

Improper handling of the air intake vent cover and filter may result in dam-
age to them. If you have any concerns about cleaning the filter, contact your
Toyota dealer.

■

If “Maintenance required for Traction battery cooling parts See owner’s
manual” is shown on the multi-information display

●

If this warning message is shown on the multi-information display, remove
the air intake vent cover and clean the filter. (



P. 539)

●

After cleaning the air intake vent, start the hybrid system and check that the
warning message is no longer shown.
It may take approximately 20 minutes after the hybrid system is started until
the warning message disappears. If the warning message does not disap-
pear, have the vehicle inspected by your Toyota dealer.

WARNING

■

When cleaning the air intake vent

●

Do not use water or other liquids to clean the air intake vent. If water is
applied to the hybrid battery (traction battery) or other components, a mal-
function or fire may occur.

●

Before cleaning the air intake vent, make sure to turn the power switch off
to stop the hybrid system.

■

When removing the air intake vent cover

Do not touch the service plug located near the air intake vent. (



P. 90)

PRIUS_OM_OM47D44U_(U)

543

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

NOTICE

■

When cleaning the air intake vent

■

To prevent damage to the vehicle

●

Do not allow water or foreign matter to enter the air intake vent when the
cover is removed.

●

Carefully handle the removed filter so that it will not be damaged. If the fil-
ter is damaged, have it replaced with a new filter by your Toyota dealer.

●

Make  sure  to  reinstall  the  filter  and  cover  to  their  original  positions  after
cleaning.

●

Do not install anything to the air intake vent other than the exclusive filter
for this vehicle or use the vehicle without the filter installed.

■

If “Maintenance required for Traction battery cooling parts See owner’s
manual” is shown on the multi-information display

If  the  vehicle  is  continuously  driven  with  the  warning  message  (indicating
that  charging/discharging  of  the  hybrid  battery  [traction  battery]  may
become  limited)  displayed,  the  hybrid  battery  (traction  battery)  may  mal-
function. If the warning message is shown, clean the air intake vent immedi-
ately.

When cleaning the air intake vent, make
sure  to  only  use  a  vacuum  to  suck  out
dust and clogs. If a compressed air blow
gun,  etc.  is  used  to  blow  out  dust  and
clogs,  the  dust  or  clogs  may  be  pushed
into the air intake vent, which may affect
the  performance  of  the  hybrid  battery
(traction  battery)  and  cause  a  malfunc-
tion.

544

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Wiper insert replacement

■

Windshield wiper blade removal and installation

While  securely  supporting
the  wiper  blade  connection
by hand, press the lock knob
to release the lock, and then
pull out the wiper blade.

Align the wiper blade with the
connecting  portion  of  the
wiper arm, and then slide it in
the  direction  it  was  removed
from.

After  installing  the  wiper  blade,
check  that  the  connection  is
locked.

■

Wiper insert replacement

Pull  the  wiper  insert  until  it
protrudes from the slit on the
back of the wiper blade.

When  replacing  the  wiper  insert,  perform  the  following  proce-
dure to operate each wiper.

Windshield wipers

1

2

1

PRIUS_OM_OM47D44U_(U)

545

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Pull out the end of the wiper
insert  from  the  slit,  and  then
pull  out the rest of the wiper
insert.

When  installing  a  new  wiper
insert, perform the procedure
in reverse.

After  installation, check  that the
end  of  the  wiper  insert  is
installed all the way to the end of
the cap.

Slide  the  rear  window  wiper
arm head cap.

Move  the  wiper  blade  until  a
click  sound  can  be  heard  and
the  claw  detaches,  and  then
remove  the  wiper  blade  from
the wiper arm.

2

3

Rear window wiper (if equipped)

1

2

546

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Pull  the  wiper  insert  out  past
the stopper on the wiper blade,
and then continue to pull until it
is completely removed.

Lightly grasp between the claws of
the  wiper  blade  to  allow  the  wiper
insert to lift up, making it easier to
remove.

Remove the 2 metal plates from
the  old  wiper  insert  and  install
them  to  the  replacement  wiper
insert.

Insert  the  wiper  insert  starting  from  the  claw  at  the  center  of  the
wiper  blade.  Pass  the  wiper  insert  through  the  3  claws  so  that  it
sticks out from the stopper, and then pass the wiper insert through
the final remaining claw.

Applying  a  small  amount  of  washer  fluid  to  the  wiper  insert  can  make  it
easier to insert the claws into the grooves.

3

4

5

PRIUS_OM_OM47D44U_(U)

547

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Check  that  the  wiper  blade
claws  are  fitted  in  the  grooves
of the wiper insert.

• If  the  wiper  blade  claws  are

not  fitted  in  the  grooves  of
the  wiper  insert,  grasp  the
wiper insert and slide it back
and  forth  multiple  times  to
insert  the  claws  into  the
grooves.

• Lightly lift up the center of the wiper insert to make the insert eas-

ier to slide.

When  installing  a  wiper  blade,  reverse  the  procedure  in  steps
and

.

After installing the wiper blade, check that the connection is locked.

■

Wiper blade and wiper insert handling

Improper handling may result in damage to the wiper blades or wiper insert. If
you have any concerns about replacing the wiper blades or wiper insert your-
self, contact your Toyota dealer.

■

Front wiper blade cap

The cap cannot be removed, as it is integrated with the front wiper blade.

6

NOTICE

■

To prevent damage

●

Be careful not to damage the claws when replacing the wiper insert.

●

After the wiper blade is removed from the wiper arm, place a cloth, etc.,
between  the  rear  window  and  wiper  arm  to  prevent  damage  to  the  rear
window.

●

Be  sure  not  to  pull  excessively  on  the  wiper  insert  or  deform  its  metal
plates.

7

1

2

548

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Electronic key battery

●

Flathead screwdriver

●

Lithium battery CR2032

Release  the  lock  and  take  out
the mechanical key.

Remove the cover.

Use  a  screwdriver  of  an  appropri-
ate  size.  Forcedly  prying  may
cause the cover damaged.
To  prevent  damage  to  the  key,
cover the tip of the screwdriver with
a rag.

Replace the battery with a new one if it is depleted.

You will need the following items:

Replacing the battery

1

2

PRIUS_OM_OM47D44U_(U)

549

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Remove the depleted battery.

When  removing  the  cover,  if  the
battery cannot be seen due to the
electronic key module attaching to
the  upper  cover,  remove  the  elec-
tronic  key  module  from  the  cover
so  that  the  battery  is  visible  as
shown in the illustration.
When  removing  the  battery,  use  a
screwdriver of an appropriate size.
Insert a new battery with the “+” terminal facing up.

When installing, reverse the steps listed.

■

Use a CR2032 lithium battery

●

Batteries can be purchased at your Toyota dealer, local electrical appliance
shops or camera stores.

●

Replace only with the same or equivalent type recommended by the manu-
facturer.

●

Dispose of used batteries according to the local laws.

■

If the electronic key battery is depleted

The following symptoms may occur:

●

The smart key system and wireless remote control will not function properly.

●

The operational range will be reduced.

3

4

550

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

WARNING

■

Removed battery and other parts

These parts are small and if swallowed by a child, they can cause choking.
Keep away from children. Failure to do so could result in death or serious
injury.

NOTICE

■

For normal operation after replacing the battery

Observe the following precautions to prevent accidents:

●

Always work with dry hands.
Moisture may cause the battery to rust.

●

Do not touch or move any other component inside the remote control.

●

Do not bend either of the battery terminals.

551

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Checking and replacing fuses

Turn the power switch off.
Open the fuse box cover.



Engine compartment type A fuse box

While pushing the 2 claws, lift up
the cover.

When closing the cover, make sure
to attach the 2 claws.



Engine compartment type B fuse box

While pushing the 3 claws, lift up
the cover.

When closing the cover, make sure
to attach the 3 claws.



Left side instrument panel

Remove the lid.

Make sure to press the claw during
removal or installation.

If any of the electrical components do not operate, a fuse may
have blown. If this happens, check and replace the fuses as nec-
essary.

1

2

552

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Remove the fuse.
Only  type  A  fuse  can  be
removed using the pullout tool.

Check if the fuse is blown.

Normal fuse
Blown fuse

Replace the blown fuse with a new fuse of an appropriate amperage rat-
ing. The amperage rating can be found on the fuse box lid.

3

4

1
2



Type A



Type B



Type C

PRIUS_OM_OM47D44U_(U)

553

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

After a fuse is replaced

●

If the lights do not turn on even after the fuse has been replaced, a bulb may
need replacement. (



P. 556)

●

If the replaced fuse blows again, have the vehicle inspected by your Toyota
dealer.

■

If there is an overload in a circuit

The fuses are designed to blow, protecting the wiring harness from damage.

■

When replacing light bulbs

Toyota recommends that you use genuine Toyota products designed for this
vehicle. Because certain bulbs are connected to circuits designed to prevent
overload,  nongenuine  parts  or  parts  not  designed  for  this  vehicle  may  be
unusable.

WARNING

■

To prevent system breakdowns and vehicle fire

Observe the following precautions.
Failure to do so may cause damage to the vehicle, and possibly a fire or
injury.

●

Never use a fuse of a higher amperage rating than that indicated, or use
any other object in place of a fuse.

●

Always use a genuine Toyota fuse or equivalent.
Never replace a fuse with a wire, even as a temporary fix.

●

Do not modify the fuses or fuse boxes.

NOTICE

■

Before replacing fuses

Have  the  cause  of  electrical  overload  determined  and  repaired  by  your
Toyota dealer as soon as possible.

554

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Headlight aim

Adjustment bolt A
Adjustment bolt B

Make  sure  the  vehicle  has  a  full  tank  of  gasoline  and  the  area
around the headlight is not deformed.
Park the vehicle on level ground.
Sit in the driver’s seat.
Bounce the vehicle several times.

Vertical movement adjusting bolts

1
2

Before checking the headlight aim

1

2

3

4

PRIUS_OM_OM47D44U_(U)

555

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Using  a  Phillips-head  screw-
driver, turn bolt A in either direc-
tion.

Remember  the  turning  direction
and the number of turns.

Turn bolt B the same number of
turns and in the same direction
as step

.

If the headlight cannot be adjusted
using this procedure, take the vehi-
cle to your Toyota dealer to adjust
the headlight aim.

Adjusting the headlight aim

1

2

1

556

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Light bulbs

Check the wattage of the light bulb to be replaced. (



P. 662)

You may replace the following bulbs by yourself. The difficulty
level of replacement varies depending on the bulb. As there is a
danger that components may be damaged, we recommend that
replacement is carried out by your Toyota dealer.

Preparing for light bulb replacement

PRIUS_OM_OM47D44U_(U)

557

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

Front

Parking light (bulb type)

*

1, 2

Front side marker light

*

1

: If equipped

*

2

: The  location  of  the  parking  lights  may  differ  depending  on  the  grade,

etc.

■

Rear

Bulb locations

1
2

Back-up light
Rear turn signal light

Rear side marker light

1
2

3

558

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

Parking lights (bulb type) (if equipped)

Remove the clips and the engine compartment cover.

There are two types of clips used, which vary depending on the vehicle.

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing the bulb, reverse the steps

 and

 in reverse.

Attach  the  engine  compart-
ment  cover  and  install  the
clips.

Push  up  center  portion  of  the
clips (type A only).
Insert and press the clips.

Replacing light bulbs

1

Type B

Type A

2

3

4

2

3

Type A

Type B

5

PRIUS_OM_OM47D44U_(U)

559

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

Front side marker lights

For the right side only:
Remove  the  clip  and  slide
the washer tank inlet pipe to
the right.

To prevent damage to the cover,
protect the tip of the screwdriver
with a rag.

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing the bulb, reverse the steps

 and

 in reverse.

For the right side only: Install
the  washer  tank  inlet  pipe
and  the  clip  by  conducting
step

 in reverse.

1

2

3

4

2

3

5

1

560

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

■

Rear  turn  signal  lights,  back-up  lights  and  rear  side  maker
lights

Open the back door. Insert a
screwdriver into the cover on
the  side  of  the  light  and
detach the claws indicated by
the  dotted  lines  near  the
exterior of the vehicle. Then,
pry the cover and pull it diag-
onally  backward  to  the  lug-
gage compartment to detach
the  claws  indicated  by  the
dotted  lines  near  the  vehicle
interior.

To prevent damage to the cover, protect the tip of the screwdriver with a
rag.

Remove the 2 screws.

Pull  the  light  unit  toward  the
rear of the vehicle to remove
it.

1

2

3

PRIUS_OM_OM47D44U_(U)

561

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

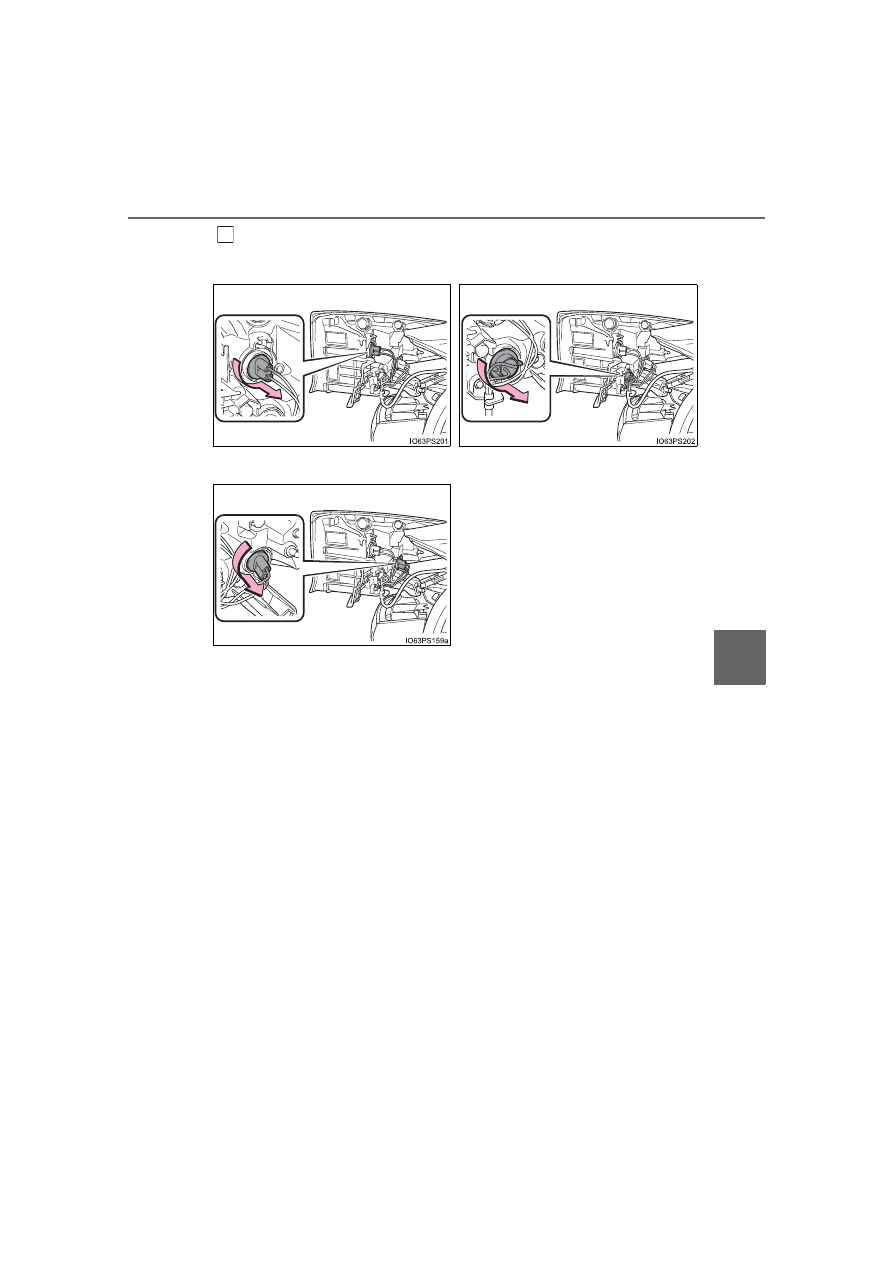

Turn the bulb base counterclockwise.

4



Back-up light



Rear turn signal light



Rear side maker light

562

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

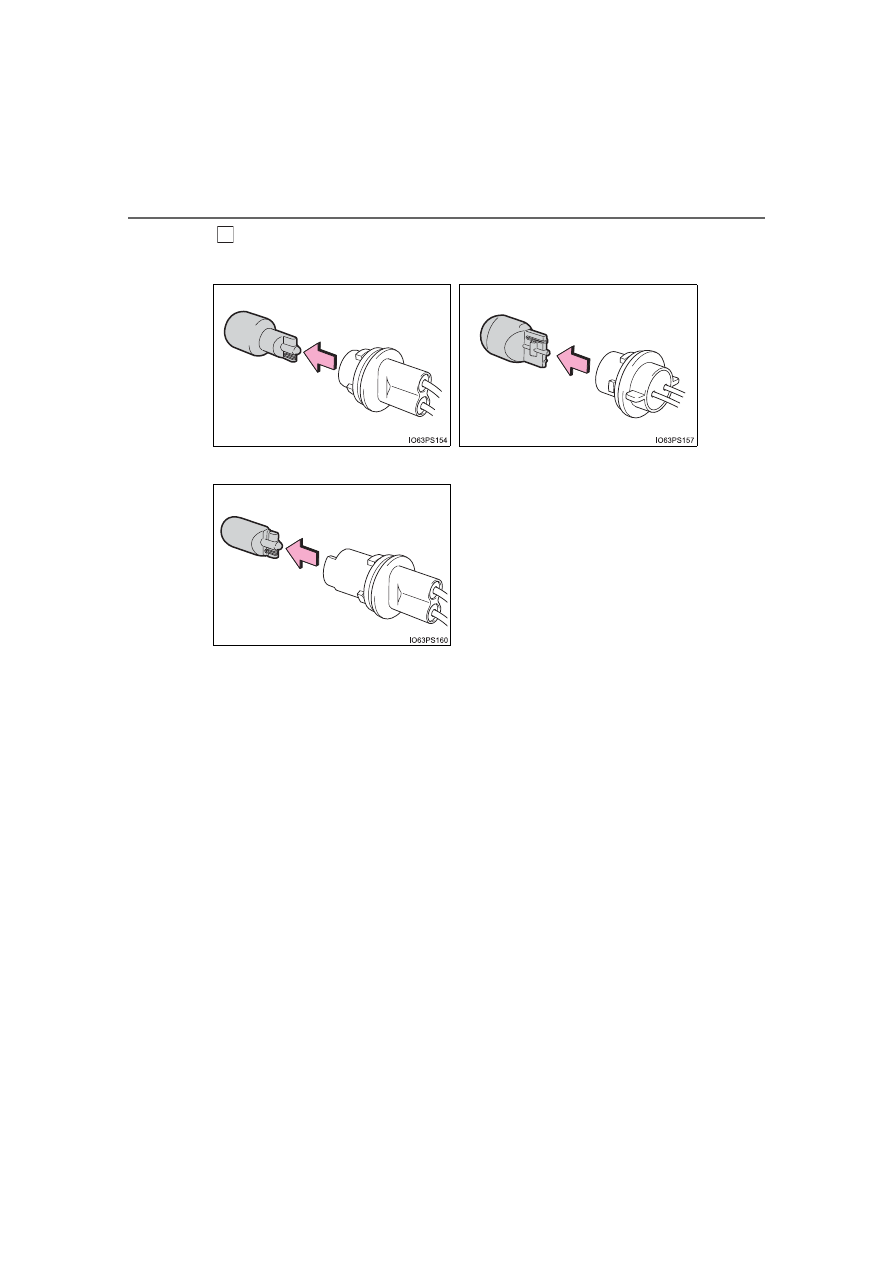

Remove the light bulb.

5



Back-up light



Rear turn signal light



Rear side maker light

PRIUS_OM_OM47D44U_(U)

563

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

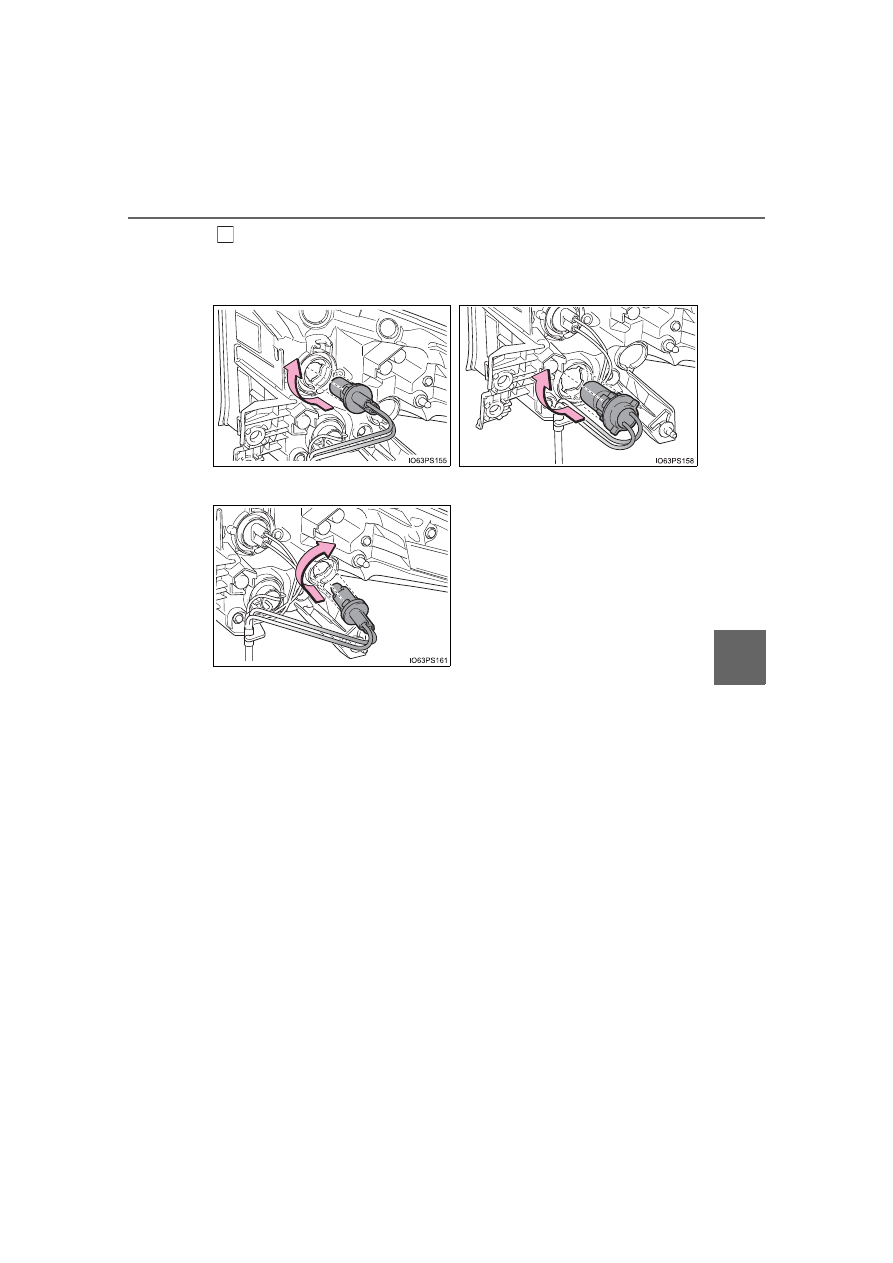

Install a new light bulb then install the bulb base to the light unit
by inserting it and turning the bulb base clockwise.

6



Back-up light



Rear turn signal light



Rear side maker light

564

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

Align the grooves on the light
unit with the claws, and insert
the  light  unit  straight  so  that
the 2 pins on the light unit fit
into  the  holes.  Confirm  that
the  light  unit  is  completely
secured.

Install the 2 screws.

Install the cover.

7

8

9

PRIUS_OM_OM47D44U_(U)

565

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

Replacing the following bulbs

If any of the lights listed below has burnt out, have it replaced by
your Toyota dealer.

●

Headlights and daytime running lights

●

Parking lights (LED type: if equipped)

●

Fog lights

●

Front turn signal lights

●

Tail lights

●

Stop lights

●

High mounted stoplight

●

License plate lights

■

LED lights

The  lights  other  than  the  parking  lights  (bulb  type:  if  equipped),  front  side
marker lights, rear turn signal lights, rear side maker lights and back-up lights
each  consist  of  a  number  of  LEDs.  If  any  of  the  LEDs  burn  out,  take  your
vehicle to your Toyota dealer to have the light replaced.

■

Condensation build-up on the inside of the lens

Temporary condensation build-up on the inside of the headlight lens does not
indicate a malfunction. Contact your Toyota dealer for more information in the
following situations:

●

Large drops of water have built up on the inside of the lens.

●

Water has built up inside the light.

■

When replacing light bulbs



P. 553

566

PRIUS_OM_OM47D44U_(U)

6-3. Do-it-yourself maintenance

WARNING

■

Replacing light bulbs

●

Be sure to stop the hybrid system and turn off the lights. Do not attempt to
replace the bulb immediately after turning off the lights.
The bulbs become very hot and may cause burns.

●

Do not touch the glass portion of the light bulb with bare hands. When it is
unavoidable to hold the glass portion, use and hold with a clean dry cloth
to avoid getting moisture and oils on the bulb.
Also, if the bulb is scratched or dropped, it may blow out or crack.

●

Fully install light bulbs and any parts used to secure them. Failure to do so
may result in heat damage, fire, or water entering the headlight unit. This
may damage the headlights or cause condensation to build up on the lens.

●

Do  not  attempt  to  repair  or  disassemble  light  bulbs,  connectors,  electric
circuits or component parts.
Doing so may result in death or serious injury due to electric shock.

■

To prevent damage or fire

●

Make sure bulbs are fully seated and locked.

●

Check the wattage of the bulb before installing to prevent heat damage.

567

PRIUS_OM_OM47D44U_(U)

7

When trouble arises

7-1. Essential information

Emergency flashers .......... 568
If your vehicle has to

be stopped in an
emergency ...................... 569

If the vehicle is trapped in

rising water ..................... 570

7-2. Steps to take in an

emergency

If your vehicle needs to

be towed ......................... 572

If you think something is

wrong .............................. 579

If a warning light turns on

or a warning buzzer
sounds ............................ 580

If a warning message is

displayed......................... 591

If you have a flat tire

(vehicles without
spare tire)........................ 599

If you have a flat tire

(vehicles with
spare tire)........................ 619

If the hybrid system will

not start........................... 633

If the electronic key does

not operate properly........ 635

If the 12-volt battery is

discharged ...................... 638

If your vehicle overheats ... 644
If the vehicle becomes

stuck ............................... 649

568

PRIUS_OM_OM47D44U_(U)

7-1. Essential information

Emergency flashers

Press the switch.

All the turn signal lights will flash. To turn them off, press the switch once
again.

■

Emergency flashers

●

If the emergency flashers are used for a long time while the hybrid system is
not  operating  (while  the  “READY”  indicator  is  not  illuminated),  the  12-volt
battery may discharge.

●

If  any  of  the  SRS  airbags  deploy  (inflate)  or  in  the  event  of  a  strong  rear
impact, the emergency flashers will turn on automatically.
The emergency flashers will turn off automatically after operating for approx-
imately 20 minutes. To manually turn the emergency flashers off, press the
switch twice.
(The emergency flashers may not turn on automatically depending on the
force of the impact and conditions of the collision.)

The emergency flashers are used to warn other drivers when the
vehicle has to be stopped in the road due to a breakdown, etc.



Vehicles with 7-inch display



Vehicles with 11.6-inch display

569

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

7-1. Essential information

If your vehicle has to be stopped in an

emergency

Steadily step on the brake pedal with both feet and firmly depress it.

Do  not  pump  the  brake  pedal  repeatedly  as  this  will  increase  the  effort
required to slow the vehicle.

Shift the shift position to N.



If the shift position is shifted to N
After slowing down, stop the vehicle in a safe place by the road.
Stop the hybrid system.



If the shift position cannot be shifted to N
Keep depressing the brake pedal with both feet to reduce vehicle
speed as much as possible.
To  stop  the  hybrid  system,
press  and  hold  the  power
switch  for  2  consecutive  sec-
onds or more, or press it briefly
3 times or more in succession.

Stop the vehicle in a safe place by the road.

Only in an emergency, such as if it becomes impossible to stop
the vehicle in the normal way, stop the vehicle using the follow-
ing procedure:

1

2

3

4

3

Press and hold for 2 seconds or
more, or press briefly 3 times or
more

4

WARNING

■

If the hybrid system has to be turned off while driving

Power assist for the steering wheel will be lost, making the steering wheel
heavier to turn. Decelerate as much as possible before turning off the hybrid
system.

5

570

PRIUS_OM_OM47D44U_(U)

7-1. Essential information

If the vehicle is trapped in rising water

●

Remove the seat belt first.

●

If the door can be opened, open the door and exit the vehicle.

●

If the door can not be opened, open the window using the power
window switch and exit the vehicle through the window.

●

If the window can not be opened using the power window switch,
remain calm, wait until the water level inside the vehicle rises to the
point that the water pressure inside of the vehicle equals the water
pressure outside of the vehicle, and then open the door and exit the
vehicle.

In the event the vehicle is submerged in water, remain calm and
perform the following.

WARNING

■

Using an emergency hammer

*

1

 for emergency escape

The rear side windows and rear window of this vehicle can be shattered by
an emergency hammer

*

1

 used for emergency escape, however, since the

windshield and front side windows

*

2

 are laminated glass they can not be

shattered by an emergency hammer

*

1

.

*

1

: Contact your Toyota dealer or aftermarket accessory manufacturer for fur-

ther information about an emergency hammer.

*

2

: Vehicles with laminated glass

■

Escaping the vehicle from the window

There are cases where escaping the vehicle from the window is not possi-
ble due to seating position, passenger body type, etc.
When  using  an  emergency  hammer,  consider  your  seat  location  and  the
size  of  the  window  opening  to  ensure  that  the  opening  is  accessible  and
large enough to escape.

571

7-1. Essential information

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

■

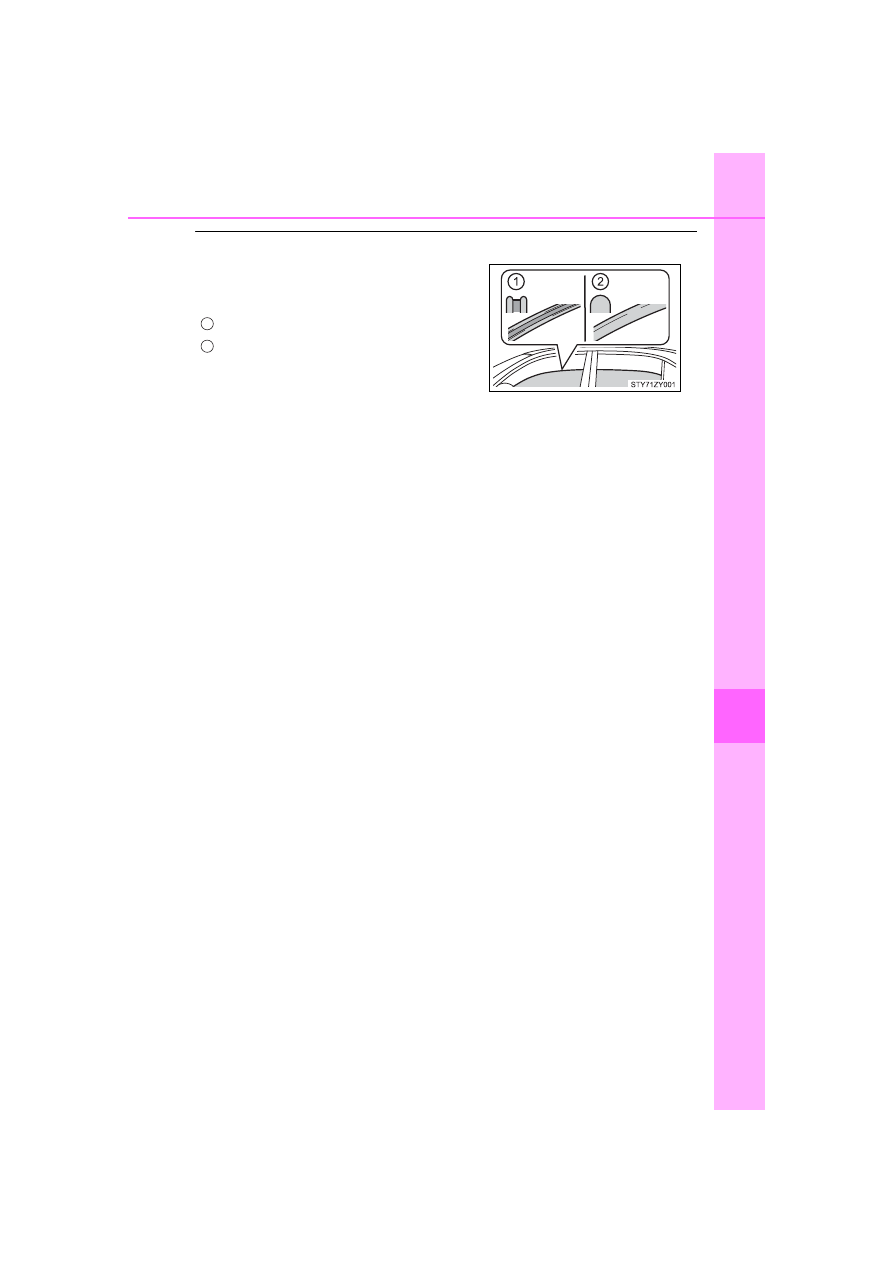

How to distinguish laminated glass

When  looking  from  the  cross-sectional
view point, laminated glass is two sheets
of glass pasted together.

Laminated glass
Tempered glass

1

2

572

PRIUS_OM_OM47D44U_(U)

7-2. Steps to take in an emergency

If your vehicle needs to be towed

In  the  following  situations,  it  is  not  possible  to  be  towed  by  another
vehicle using cables or chains, as the front wheels may be locked due
to the parking lock. Contact your Toyota dealer or commercial towing
service.

●

There is a malfunction in the shift control system. (



P. 245, 597)

●

There is a malfunction in the immobilizer system. (



P. 94)

●

There is a malfunction in the smart key system. (



P. 635)

●

The 12-volt battery is discharged. (



P. 638)

The following may indicate a problem with your hybrid transmission.
Contact your Toyota dealer or commercial towing service before tow-
ing.

●

The hybrid system warning message is displayed and the vehicle
does not move.

●

The vehicle makes an abnormal sound.

If  towing  is  necessary,  we  recommend  having  your  vehicle
towed  by  your  Toyota  dealer  or  commercial  towing  service,
using a wheel-lift type truck or flatbed truck.
Use a safety chain system for all towing, and abide by all state/
provincial and local laws.

Situations when it is not possible to be towed by another vehicle

Situations when it is necessary to contact dealers before towing

573

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

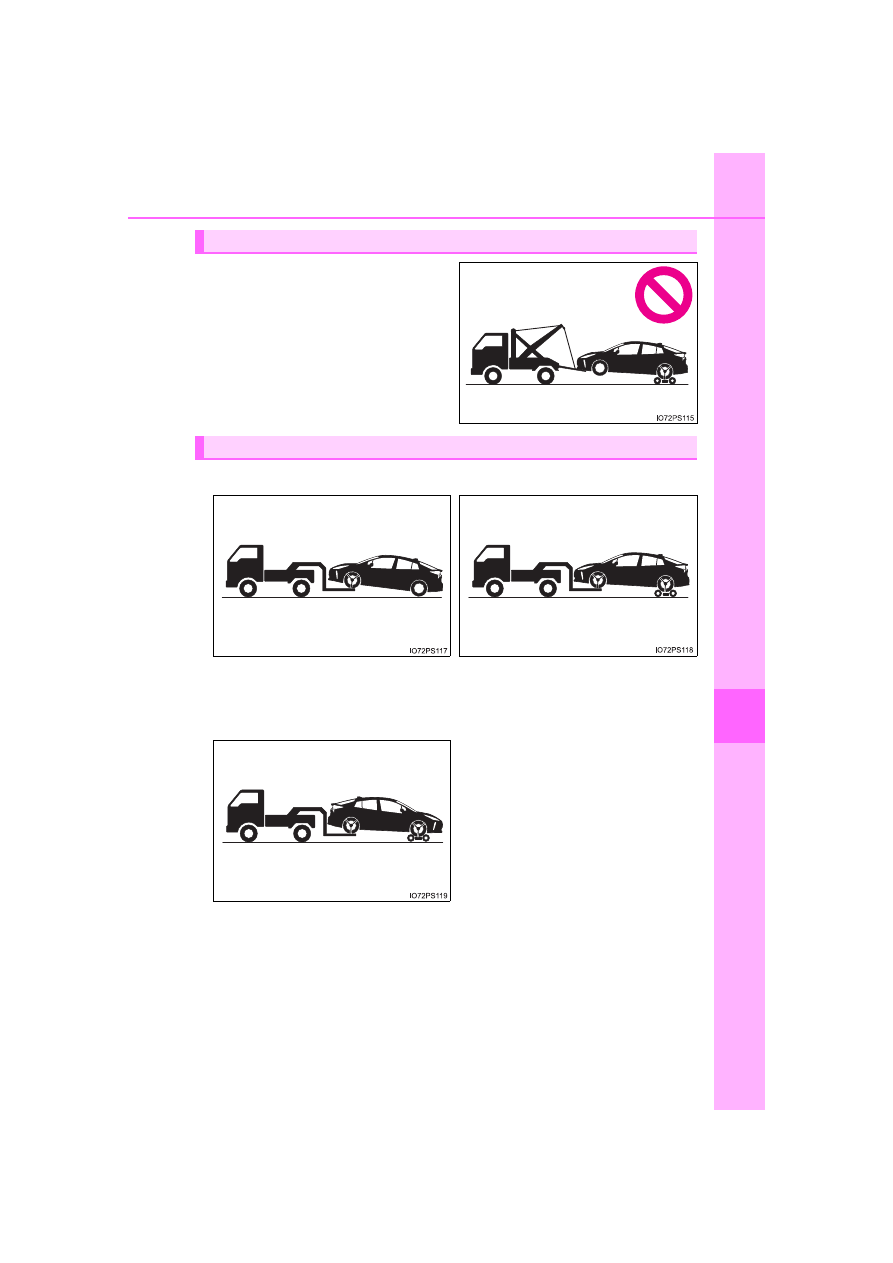

Do not tow with a sling-type truck
to prevent body damage.

Towing with a sling-type truck

Towing with a wheel-lift type truck



From the front (2WD models)



From the front (AWD models)

Release the parking brake.

Use a towing dolly under the rear
wheels.



From the rear

Use a towing dolly under the front
wheels.

574

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

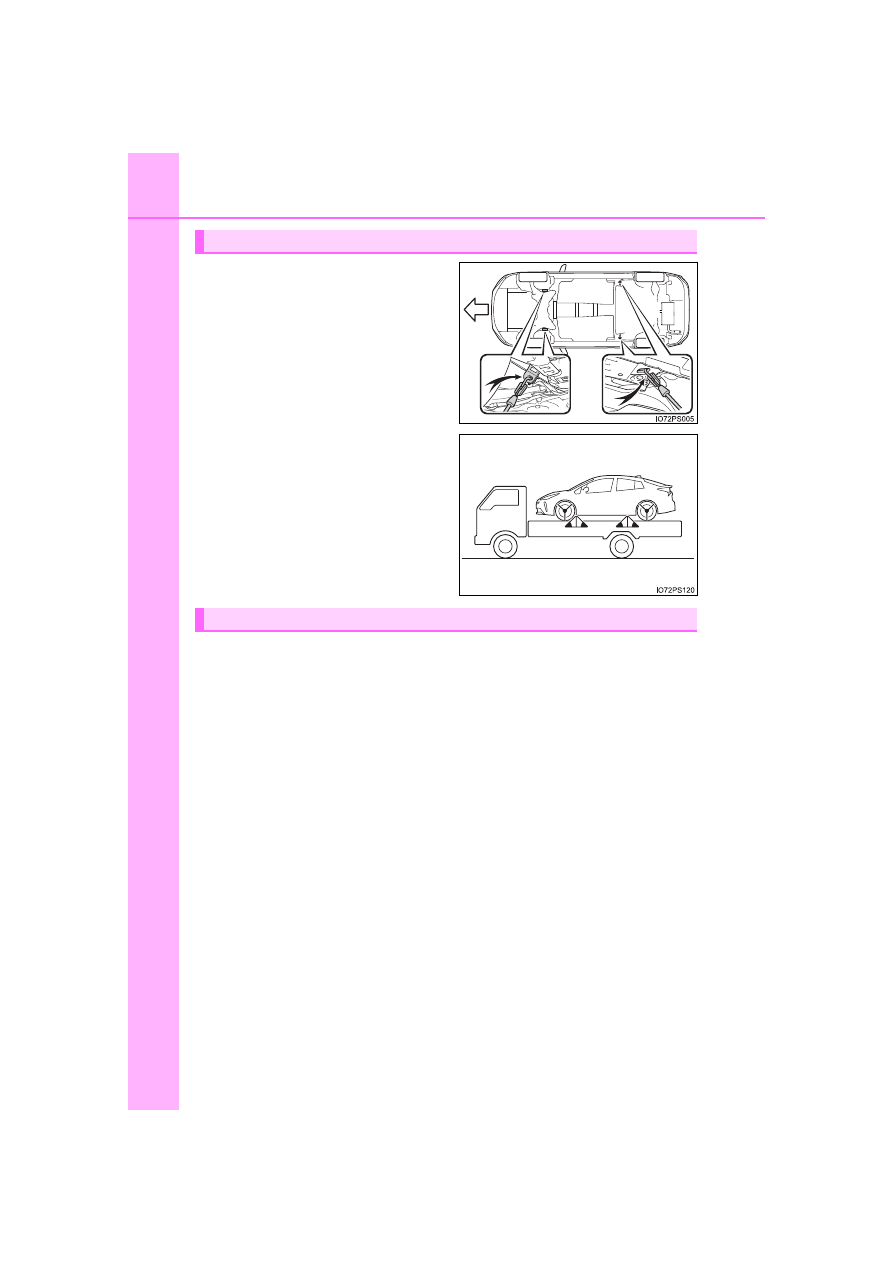

If your vehicle is transported by a
flatbed  truck,  it  should  be  tied
down at the locations shown in the
illustration.

If  you  use  chains  or  cables  to  tie
down  your  vehicle,  the  angles
shaded in black must be 45



.

Do  not  overly  tighten  the  tie
downs or the vehicle may be dam-
aged.

If a tow truck is not available in an emergency, your vehicle may be
temporarily towed using cables or chains secured to the emergency
towing eyelets. This should only be attempted on hard surfaced roads
for a short distance at under 18 mph (30 km/h).
A driver must be in the vehicle to steer and operate the brakes. The
vehicle’s  wheels,  drive  train,  axles,  steering  and  brakes  must  be  in
good condition.

Using a flatbed truck

Front

Emergency towing

575

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

Take out the towing eyelet. (



P. 601, 620)

Remove the eyelet cover using
a flathead screwdriver.

To  protect  the  bodywork,  place  a
rag  between  the  screwdriver  and
the  vehicle  body  as  shown  in  the
illustration.

Insert the towing eyelet into the
hole  and  tighten  partially  by
hand.

Tighten down the towing eyelet
securely  using  a  wheel  nut
wrench or hard metal bar.

When  tightening  with  a  wheel  nut
wrench  or  hard  metal  bar,  make
sure  not  to  damage  the  vehicle
body.

Securely attach cables or chains to the towing eyelet.

Take care not to damage the vehicle body.

Enter the vehicle being towed and start the hybrid system.

If the hybrid system does not start, turn the power switch to ON mode.
Turn off the Parking Support Brake function. (if equipped):



P. 363

Shift the shift position to N

*

 and release the parking brake.

*

: If the shift position cannot be changed or the current shift position

can not be confirmed, contact your Toyota dealer or commercial tow-
ing service before towing.

Emergency towing procedure

1

2

3

4

5

6

7

576

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

■

While towing

If the hybrid system is off, the power assist for the brakes and steering will not
function, making steering and braking more difficult.

■

Wheel nut wrench

Wheel nut wrench is installed in luggage compartment. (



P. 601, 620)

■

Towing eyelet installation hole on the rear of the vehicle

The  hole  is  equipped  for  fastening  the
vehicle  while  shipping.  Your  vehicle  can-
not tow another vehicle.

577

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

WARNING

Observe the following precautions.
Failure to do so may result in death or serious injury.

■

When towing the vehicle



2WD models



AWD models

Be sure to transport the vehicle with the
front wheels raised or with all four wheels
raised  off  the  ground.  If  the  vehicle  is
towed  with  the  front  wheels  contacting
the  ground,  the  drivetrain  and  related
parts may be damaged or electricity gen-
erated by the operation of the motor may
cause  a  fire  to  occur  depending  on  the
nature of the damage or malfunction.

Be  sure  to  transport  the  vehicle  with  all
four  wheels  raised  off  the  ground.  If  the
vehicle is towed with the tires contacting
the ground, the drivetrain or related parts
may be damaged, the vehicle may fly off
the  truck,  or  electricity  generated  by  the
operation  of  the  motor  may  cause  a  fire
to  occur  depending  on  the nature of  the
damage or malfunction.

578

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

WARNING

Observe the following precautions.
Failure to do so may result in death or serious injury.

■

While towing

●

When towing using cables or chains, avoid sudden starts, etc. which place
excessive stress on the towing eyelets, cables or chains. The towing eye-
lets, cables or chains may become damaged, broken debris may hit peo-
ple, and cause serious damage.

●

Do not turn the power switch off.
This  may  lead  to  an  accident  as  the  front  wheels  will  be  locked  by  the
parking lock.

■

Installing towing eyelets to the vehicle

●

The towing eyelets are only for the vehicle equipped with them. Do not use
the towing eyelets for another vehicle, and do not use the towing eyelets
for this vehicle on another vehicle.

●

Make sure that towing eyelets are installed securely.
If not securely installed, towing eyelets may come loose during towing.

NOTICE

■

To prevent damage to the vehicle when towing using a wheel-lift type
truck

When raising the vehicle, ensure adequate ground clearance for towing at
the  opposite  end  of  the  raised  vehicle.  Without  adequate  clearance,  the
vehicle could be damaged while being towed.

■

To prevent damage to the vehicle when towing with a sling-type truck

Do not tow with a sling-type truck, either from the front or rear.

■

To prevent damage to the vehicle during emergency towing

Do not secure cables or chains to the suspension components.

579

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

7-2. Steps to take in an emergency

If you think something is wrong

●

Fluid leaks under the vehicle
(Water dripping from the air conditioning after use is normal.)

●

Flat-looking tires or uneven tire wear

●

High coolant temperature warning light flashes or comes on

●

Changes in exhaust sound

●

Excessive tire squeal when cornering

●

Strange noises related to the suspension system

●

Pinging or other noises related to the hybrid system

●

Engine missing, stumbling or running roughly

●

Appreciable loss of power

●

Vehicle pulls heavily to one side when braking

●

Vehicle pulls heavily to one side when driving on a level road

●

Loss of brake effectiveness, spongy feeling, pedal almost touches
the floor

If you notice any of the following symptoms, your vehicle proba-
bly  needs  adjustment  or  repair.  Contact  your  Toyota  dealer  as
soon as possible.

Visible symptoms

Audible symptoms

Operational symptoms

580

PRIUS_OM_OM47D44U_(U)

7-2. Steps to take in an emergency

If a warning light turns on or a warning

buzzer sounds

Calmly perform the following actions if any of the warning lights
comes  on  or  flashes.  If  a  light  comes  on  or  flashes,  but  then
goes off, this does not necessarily indicate a malfunction in the
system.  However,  if  this  continues  to  occur,  have  the  vehicle
inspected by your Toyota dealer.

Warning light and warning buzzer list

Warning light

Warning light/Details/Actions

(U.S.A.)

(Canada)

Brake  system  warning  light  and  warning  buzzer  (red
indicator)

*

1

Indicates that:
• The brake fluid level is low; or
• The brake system is malfunctioning



Immediately stop the vehicle in a safe place and con-
tact your Toyota dealer. Continuing to drive the vehi-
cle may be dangerous.

Brake system warning light (yellow indicator)

Indicates a malfunction in:
• The regenerative braking system; or
• The electronically controlled brake system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

Charging system warning light

Indicates a malfunction in the vehicle’s charging system



Immediately stop the vehicle in a safe place and con-
tact your Toyota dealer.

Low engine oil pressure warning light
(warning buzzer)

*

2

Indicates that the engine oil pressure is too low



Immediately stop the vehicle in a safe place and con-
tact your Toyota dealer.

(U.S.A.)

(Canada)

Malfunction indicator lamp

Indicates a malfunction in:
• The hybrid system;
• The electronic engine control system; or
• The electronic throttle control system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

581

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

SRS warning light

Indicates a malfunction in:
• The SRS airbag system;
• The front passenger occupant classification system; or
• The seat belt pretensioner system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

(U.S.A.)

(Canada)

ABS warning light

Indicates a malfunction in:
• The ABS; or
• The brake assist system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

(Red/yellow)

Electric  power  steering  system  warning  light  (warning
buzzer)

Indicates a malfunction in the EPS (Electric Power Steer-
ing) system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

(Flashes or

illuminates)

(If equipped)

PCS warning light

Indicates a malfunction in the PCS (Pre-Collision System)
or  that  the  system  is  temporarily  unavailable  due  to  the
vehicle  being  extremely  hot/cold,  or  dirt  around  a  front
sensor, etc.



Follow  the  instructions  displayed  on  the  multi-infor-
mation display. (



P. 303, 596)

If the PCS (Pre-Collision System) or VSC (Vehicle Stability
Control) system is disabled, the PCS warning light will illu-
minate.



P. 303

Slip indicator light

Indicates a malfunction in:
• The VSC system;
• The TRAC system; or
• The hill-start assist control system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

The light will flash when the ABS, VSC or TRAC system is
operating.

Warning light

Warning light/Details/Actions

582

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

High coolant temperature warning light

• When the light flashes:

Indicates that the engine coolant temperature is too high
The light changes from a flashing to a solid light when
the temperature further increases



Immediately stop the vehicle in a safe place. (



P. 644)

• When the light comes on without flashing:

Indicates a malfunction in the exhaust heat recirculator
system



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

(Flashes)

(If equipped)

PKSB OFF indicator

Indicates a malfunction in the Parking Support Brake func-
tion



Have the vehicle inspected by your Toyota dealer.

The  warning  light will  operate  as  follows,  even when  the
system is not malfunctioning:
• The light will come on when the Parking Support Brake

function is turned off (



P. 363)

• The light will come on when the Parking Support Brake

function is operating (



P. 367)

• The light will flash when the system cannot be temporar-

ily used (



P. 371)

Open door warning light (warning buzzer)

*

3

Indicates that a door is not fully closed



Check that all the doors are closed.

Low fuel level warning light

Indicates  that  remaining  fuel  is  approximately  1.7  gal.
(6.4 L, 1.4 Imp.gal.) or less



Refuel the vehicle.

Driver’s  and  front  passenger’s  seat  belt  reminder  light
(warning buzzer)

*

4

Warns  the  driver  and/or  front  passenger  to  fasten  their
seat belts



Fasten the seat belt.
If  the  front  passenger’s  seat  is  occupied,  the  front
passenger’s  seat  belt  also  needs  to  be  fastened  to
make the warning light (warning buzzer) turn off.

Warning light

Warning light/Details/Actions

583

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

(U.S.A.)

(Canada)

Rear  passengers’  seat  belt  reminder  lights  (warning
buzzer)

*

5

Warns the rear passengers to fasten their seat belts



Fasten the seat belt.

Master warning light

A  buzzer  sounds  and  the  warning  light  comes  on  and
flashes  to  indicate  that  the  master  warning  system  has
detected a malfunction.



P. 591

Tire pressure warning light

When the light comes on:

Low tire inflation pressure such as

• Natural causes (



P. 587)

• Flat tire (



P. 599, 619)



Adjust  the  tire  inflation  pressure  to  the  specified

level.

The light will turn off after a few minutes. In case

the light does not turn off even if the tire inflation

pressure is adjusted, have the system checked by

your Toyota dealer.

When the light comes on after blinking for 1 minute:

Malfunction in the tire pressure warning system

(



P. 587)



Have the system checked by your Toyota dealer.

(Flashes)

(If equipped)

“AFS OFF” indicator

Indicates  a malfunction  in  the adaptive  front-lighting  sys-
tem



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

Warning light

Warning light/Details/Actions

584

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

Brake Override System/Drive-Start Control/
Parking Support Brake function (symbol display)

*

6

Brake Override System

Indicates that the accelerator and brake pedals are being
depressed  simultaneously,  and  the  Brake  Override  Sys-
tem is operating



Release the accelerator pedal and depress the brake
pedal.

Indicates  a  malfunction  in  the  Brake  Override  System
(with warning buzzer)



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

Drive-Start Control

Indicates  that  the  shift  position  was  changed  and  Drive-
Start Control was operated while depressing the accelera-
tor pedal (with warning buzzer)



Momentarily release the accelerator pedal.

Indicates  a  malfunction  in  the  Drive-Start  Control  (with
warning buzzer)



Have  the  vehicle  inspected  by  your  Toyota  dealer
immediately.

Parking Support Brake function

Indicates  that  the  Parking  Support  Brake  function  (if
equipped) is operating (



P. 367)



Follow the instruction that is displayed on the multi-
information display.

(Canada only)

Low engine oil pressure warning (symbol display)

*

6

Indicates that the engine oil pressure is too low



Immediately stop the vehicle in a safe place and con-
tact your Toyota dealer.

Warning light

Warning light/Details/Actions

585

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

*

1

: Brake system warning buzzer:

When there is a possible problem that could affect braking performance,
the warning light will come on and a warning buzzer will sound.

*

2

: Low engine oil pressure warning buzzer:

A buzzer also sounds continuously for approximately 30 seconds at maxi-
mum  in  addition  to  the  low  engine  oil  pressure  warning  light  when  the
“READY” indicator is illuminated.

*

3

: Open door warning buzzer:

The open door warning buzzer sounds to alert one or more of the doors is
not fully closed (with the vehicle having reached a speed of 3 mph [5 km/h]).

*

4

: Driver and front passenger’s seat belt warning buzzer:

The driver’s seat belt warning buzzer sounds to alert the driver that his or

her seat belt is not fastened. Once the power switch is turned to ON mode,

the buzzer sounds for 6 seconds. If the vehicle reaches a speed of 12 mph

(20 km/h), the buzzer sounds once. If the seat belt is still unfastened after

24 seconds, the buzzer will sound intermittently for 6 seconds. Then, if the

seat belt is still unfastened, the buzzer will sound in a different tone for 90

more seconds.

The  front  passenger’s  seat  belt  warning  buzzer  sounds  to  alert  the  front

passenger  that  his  or  her  seat  belt  is  not  fastened.  The  buzzer  sounds

once if the vehicle reaches a speed of 12 mph (20 km/h). If the seat belt is

still unfastened after 24 seconds, the buzzer will sound intermittently for 6

seconds. Then, if the seat belt is still unfastened, the buzzer will sound in a

different tone for 90 more seconds.

*

5

: Rear passengers’ seat belt warning buzzer:

The  rear  passengers’  seat  belt  warning  buzzer  sounds  to  alert  the  rear
passengers  that  his  or  her  seat  belt  is  not  fastened. The  buzzer  sounds
intermittently for 6 seconds after the vehicle reaches a speed of 12 mph
(20 km/h). Then, if the seat belt is still unfastened, the buzzer will sound in
a different tone for 24 more seconds.

*

6

: This symbol is displayed on the multi-information display.

586

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

■

SRS warning light

This warning light system monitors the airbag sensor assembly, front impact
sensors, side impact sensors (front door), side impact sensors (rear), driver’s
seat belt buckle switch, front passenger occupant classification system (ECU
and sensors), “AIR BAG ON” indicator light, “AIR BAG OFF” indicator light,
front  passenger’s  seat  belt  buckle  switch,  seat  belt  pretensioners,  airbags,
interconnecting wiring and power sources. (



P. 36)

■

Front  passenger  detection  sensor,  seat  belt  reminder  and  warning
buzzer

●

If luggage is placed on the front passenger seat, the front passenger detec-
tion sensor may cause the warning light to flash and the warning buzzer to
sound even if a passenger is not sitting in the seat.

●

If a cushion is placed on the seat, the sensor may not detect a passenger,
and the warning light may not operate properly.

■

Electric power steering system warning light (warning buzzer)

When the 12-volt battery charge becomes insufficient or the voltage tempo-
rarily  drops,  the  electric  power  steering  system  warning  light  may  come  on
and the warning buzzer may sound.

■

If the malfunction indicator lamp comes on while driving

First check the following:

●

Is the fuel tank empty?
If it is, fill the fuel tank immediately.

●

Is the fuel tank cap loose?
If it is, tighten it securely.

The malfunction indicator lamp will go off after several driving trips.
If the malfunction indicator lamp does not go off even after several trips, con-
tact your Toyota dealer as soon as possible.

587

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

■

When the tire pressure warning light comes on

Inspect the appearance of the tire to check that the tire is not punctured.
If the tire is punctured:



P. 599, 619

If the tire is not punctured:
Check the tire inflation pressure and adjust to the appropriate level. Initial-

izing  the  tire  pressure  warning  system  will  not  turn  off the  tire  pressure

warning light.

■

The tire pressure warning light may come on due to natural causes

The tire pressure warning light may come on due to natural causes such

as  natural  air  leaks  and  tire  inflation  pressure  changes  caused  by  tem-

perature. In this case, adjusting the tire inflation pressure will turn off the

warning light (after a few minutes).

■

When a tire is replaced with a spare tire

Vehicles with compact spare tire: The compact spare tire is not equipped

with a tire pressure warning valve and transmitter. If a tire goes flat, the

tire  pressure  warning  light  will  not  turn  off  even  though  the  flat  tire  has

been replaced with the spare tire. Replace the spare tire with the repaired

tire and adjust the tire inflation pressure. The tire pressure warning light

will go off after a few minutes.
Vehicles with full-size spare tire: The spare tire is also equipped with a tire

pressure  warning  valve  and  transmitter. The  tire  pressure  warning  light

will turn on if the tire inflation pressure of the spare tire is low. If a tire goes

flat, the tire pressure warning light will not turn off even though the flat tire

has  been  replaced  with  the  spare  tire.  Replace  the  spare  tire  with  the

repaired tire and adjust the tire inflation pressure. The tire pressure warn-

ing light will go off after a few minutes.

■

Conditions  that  the  tire  pressure  warning  system may  not function

properly



P. 526

■

If the tire pressure warning light frequently comes on after blinking

for 1 minute

If  the  tire  pressure  warning  light  frequently  comes  on  after  blinking  for

1 minute when the power switch is turned to ON mode, have it checked

by your Toyota dealer.

■

Warning buzzer

In some cases, the buzzer may not be heard due to being in a noisy location
or audio sound.

588

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

WARNING

■

When the electric power steering system warning light comes on

When  the  light  comes  on  yellow,  the  assist  to  the  power  steering  is
restricted. When the light comes on red, the assist to the power steering is
lost  and  handling  operations  of  the  steering  wheel  become  extremely
heavy.  When  steering  wheel  operations  are  heavier  than  usual,  grip  the
steering wheel firmly and operate it using more force than usual.

■

If the tire pressure warning light comes on

Be  sure  to  observe  the  following  precautions.  Failure  to  do  so  could

cause a loss of vehicle control and result in death or serious injury.

●

Stop your vehicle in a safe place as soon as possible. Adjust the tire

inflation pressure immediately.

●

Vehicles  with  emergency  tire  puncture  repair  kit:  If  the  tire  pressure

warning light comes on even after tire inflation pressure adjustment, it

is  probable  that  you  have  a  flat  tire.  Check  the  tires.  If  a  tire  is  flat,

repair the flat tire by using emergency tire puncture repair kit.

●

Vehicles  with  spare  tire:  If  the  tire  pressure  warning  light  comes  on

even  after  tire  inflation  pressure  adjustment,  it  is  probable  that  you

have a flat tire. Check the tires. If a tire is flat, change it with the spare

tire and have the flat tire repaired by the nearest Toyota dealer.

●

Avoid abrupt maneuvering and braking. If the vehicle tires deteriorate,

you could lose control of the steering wheel or the brakes.

■

If a blowout or sudden air leakage should occur

The tire pressure warning system may not activate immediately.

589

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

WARNING

■

Maintenance of the tires

Each tire, including the spare (if provided), should be checked monthly

when  cold  and  inflated  to  the  inflation  pressure  recommended  by  the

vehicle  manufacturer  on  the  vehicle  placard  or  tire  inflation  pressure

label (tire and load information label). (If your vehicle has tires of a dif-

ferent size than the size indicated on the vehicle placard or tire inflation

pressure  label  [tire  and  load  information  label],  you  should  determine

the proper tire inflation pressure for those tires.)
As an added safety feature, your vehicle has been equipped with a tire

pressure monitoring system (TPMS-tire pressure warning system) that

illuminates a low tire pressure telltale (tire pressure warning light) when

one  or  more  of  your  tires  is  significantly  under-inflated.  Accordingly,

when  the  low  tire  pressure  telltale  (tire  pressure  warning  light)  illumi-

nates, you should stop and check your tires as soon as possible, and

inflate  them  to  the  proper  pressure.  Driving  on  a  significantly  under-

inflated  tire  causes  the  tire  to  overheat  and  can  lead  to  tire  failure.

Under-inflation also reduces fuel efficiency and tire tread life, and may

affect the vehicle’s handling and stopping ability.
Please note that the TPMS (tire pressure warning system) is not a sub-

stitute for proper tire maintenance, and it is the driver’s responsibility to

maintain  correct  tire  pressure,  even  if  under-inflation  has  not  reached

the level to trigger illumination of the TPMS low tire pressure telltale (tire

pressure warning light).
Your vehicle has also been equipped with a TPMS (tire pressure warn-

ing  system)  malfunction  indicator  to  indicate  when  the  system  is  not

operating properly. The TPMS (tire pressure warning system) malfunc-

tion indicator is combined with the low tire pressure telltale (tire pressure

warning light). When the system detects a malfunction, the telltale will

flash for approximately one minute and then remain continuously illumi-

nated. This sequence will continue upon  subsequent vehicle  start-ups

as long as the malfunction exists. When the malfunction indicator is illu-

minated, the system may not be able to detect or signal low tire pres-

sure as intended.
TPMS (tire pressure warning system) malfunctions may occur for a vari-

ety of reasons, including the installation of replacement or alternate tires

or wheels on the vehicle that prevent the TPMS (tire pressure warning

system)  from  functioning  properly. Always  check  the TPMS  (tire  pres-

sure  warning  system)  malfunction  telltale  after  replacing  one  or  more

tires or wheels on your vehicle to ensure that the replacement or alter-

nate tires and wheels allow the TPMS (tire pressure warning system) to

continue to function properly.

590

7-2. Steps to take in an emergency

PRIUS_OM_OM47D44U_(U)

NOTICE

■

To ensure the tire pressure warning system operates properly

Do  not  install  tires  with  different  specifications  or  makers,  as  the  tire

pressure warning system may not operate properly.

591

PRIUS_OM_OM47D44U_(U)

7

Wh
en tro

uble

 a

ris

es

7-2. Steps to take in an emergency

If a warning message is displayed

Master warning light

The  master  warning  light  also
comes  on  or  flashes  in  order  to
indicate  that  a  message  is  cur-
rently being displayed on the multi-
information display.

*

Multi-information display
Handling method

Follow the instructions of the mes-
sage  on  the  multi-information  dis-
play.

If any of the warning messages are shown again after the following
actions have been performed, contact your Toyota dealer.

*

: The master warning light may not come on or flash when a warning mes-

sage is displayed.

The  multi-information  display  shows  warnings  of  system  mal-
functions, incorrectly performed operations, and messages that
indicate  a  need  for  maintenance.  When  a  message  is  shown,
perform the correction procedure appropriate to the message.

1

2
3
