513

7

For owners

ATTENTION

■

Modification et mise au rebut des composants du système de coussins
gonflables SRS

Ne mettez pas votre véhicule au rebut et ne procédez à aucune des
modifications suivantes sans consulter votre concessionnaire Toyota.
Les coussins gonflables SRS peuvent ne pas fonctionner correctement ou
se déployer (se gonfler) accidentellement, provoquant la mort ou de graves
blessures.

●

Installation, dépose, démontage et réparation des coussins gonflables
SRS.

●

Réparations, modifications, démontage ou remplacement du volant, du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant, latéraux et arrière ou des rails latéraux de toit.

●

Réparations ou modifications des ailes avant, du pare-chocs avant ou des
flancs de l'habitacle.

●

Installation d'un protège-calandre (pare-buffle, pare-kangourou, etc.), de
chasse-neige, de treuils.

●

Modifications du système de suspension du véhicule.

●

Installation d'appareils électroniques tels que les émetteurs/récepteurs
radios mobiles et les lecteurs CD.

●

Modifications de votre véhicule pour une personne atteinte d'un handicap
physique.

514

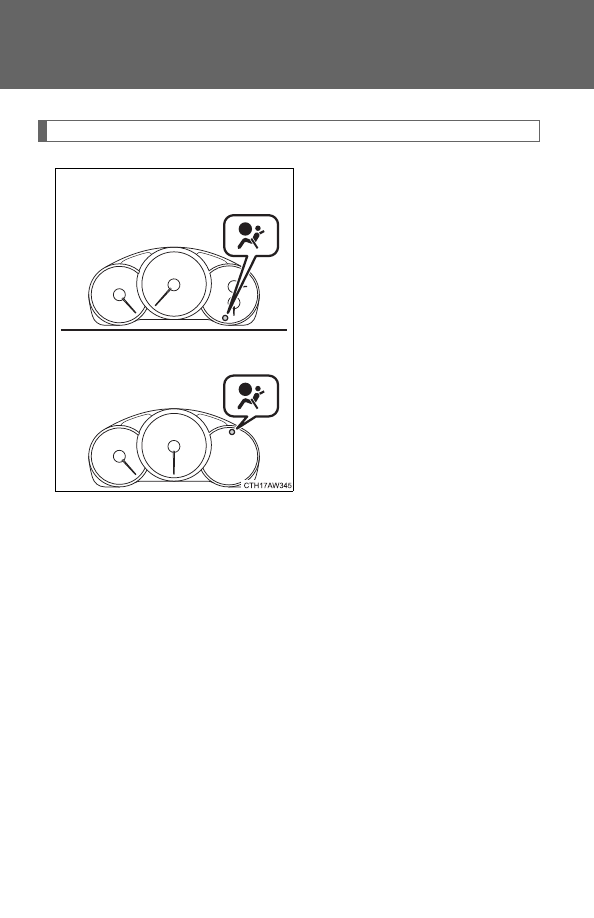

Moniteurs du système de coussins gonflables SRS

Lors de la conduite du véhicule,
un système de diagnostic
surveille continuellement la
disponibilité du système de
coussins gonflables SRS (y
compris les prétensionneurs de
ceintures de sécurité avant). Le
témoin d'avertissement SRS
indique le fonctionnement
normal du système en s'allumant
pendant environ 6 secondes
lorsque vous placez le contact
du moteur en position “ON”
(véhicules sans système d'accès
et de démarrage mains libres),
ou lorsque le contact “ENGINE
START STOP” est placé en
mode IGNITION ON (véhicules
avec système d'accès et de
démarrage mains libres).

Véhicules avec écran multifonctionnel

monochrome

Véhicules avec écran multifonctionnel

couleurs

515

7

For owners

Les composants suivants sont contrôlés par le témoin:

●

Capteur secondaire avant (côté droit)

●

Capteur secondaire avant (côté gauche)

●

Module de commande de coussin gonflable (y compris capteurs
d'impact et capteurs de retournement)

●

Module de coussin gonflable frontal (côté conducteur)

●

Module de coussin gonflable frontal (côté passager avant)

●

Capteur de coussin gonflable latéral (côté droit du montant central)

●

Capteur de coussin gonflable latéral (côté gauche du montant
central)

●

Capteur d'impact de porte (côté droit)

●

Capteur d'impact de porte (côté gauche)

●

Module de coussin gonflable latéral (côté conducteur)

●

Module de coussin gonflable latéral (côté passager avant)

516

●

Capteur de coussin gonflable rideau (côté droit du passage de
roue arrière)

●

Capteur de coussin gonflable rideau (côté gauche du passage de
roue arrière)

●

Module de coussin gonflable rideau (côté droit)

●

Module de coussin gonflable rideau (côté gauche)

●

Capteur satellite de sécurité (sous le centre des sièges arrière)

●

Prétensionneur de ceinture de sécurité (côté conducteur)

●

Prétensionneur de ceinture de sécurité (côté passager avant)

●

Contact de boucle de ceinture de sécurité (côté passager avant)

●

Capteur du système de classification de l'occupant du siège
passager avant

●

Module de commande de détection de l'occupant du siège
passager avant

●

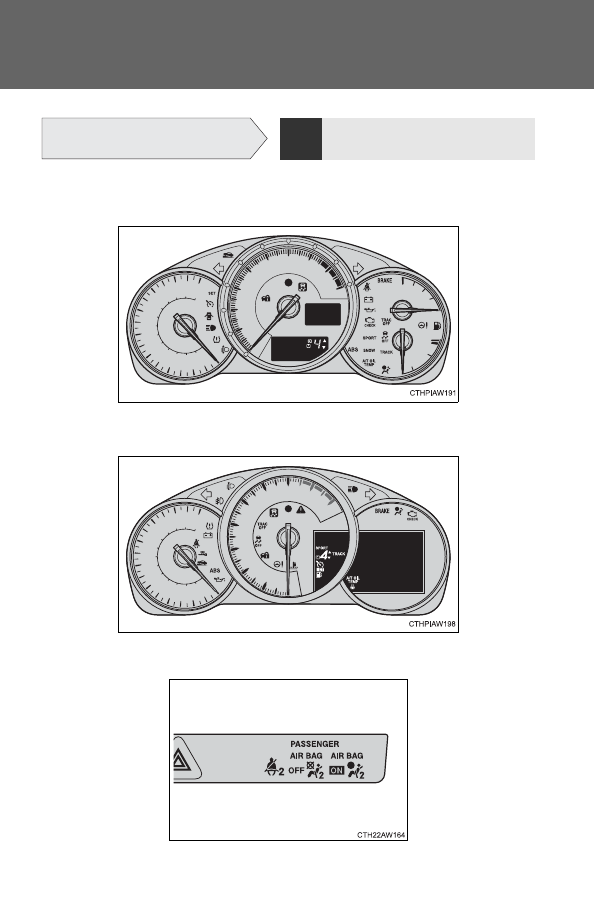

Témoin ON et OFF du coussin gonflable frontal du passager avant

●

Tous les câblages associés

517

7

For owners

ATTENTION

■

Témoin d'avertissement SRS

Si le témoin d'avertissement montre l'un des états suivants, il peut y avoir un
dysfonctionnement des prétensionneurs de ceintures de sécurité, du
système de coussins gonflables SRS et/ou du système de classification de
l'occupant du siège passager avant. Amenez immédiatement votre véhicule
chez votre concessionnaire Toyota le plus proche afin de faire vérifier le
système. Sans vérification et réparation adaptées, les prétensionneurs de
ceintures de sécurité, le système de coussins gonflables SRS et/ou le
système de classification de l'occupant du siège passager avant ne
fonctionneront pas correctement en cas de collision, ce qui pourrait
augmenter les risques de blessures graves, voire mortelles.

●

Clignotement du témoin d'avertissement

●

Le témoin ne s'allume pas lorsque le contact du moteur est d'abord placé
sur la position “ON” (véhicules sans système d'accès et de démarrage
mains libres), ou que le contact “ENGINE START STOP” est placé en
mode IGNITION ON (véhicules avec système d'accès et de démarrage
mains libres).

●

Le témoin d'avertissement reste allumé en permanence

●

Le témoin d'avertissement s'allume pendant la conduite

518

Index

519

Abbreviation list .....................  520

Alphabetical index..................  521

What to do if... ........................  529

520

Abbreviation list

Abbreviation/Acronym list

ABBREVIATIONS

MEANING

ABS

Anti-lock Brake System

ACC

Accessory

AI-SHIFT

Artificial Intelligence Shift

ALR

Automatic Locking Retractor

CRS

Child Restraint System

DISP

Display

ECU

Electronic Control Unit

EDR

Event Data Recorder

ELR

Emergency Locking Retractor

EPS

Electric Power Steering

GAWR

Gross Axle Weight Ratings

GVWR

Gross Vehicle Weight Rating

I/M

Emission inspection and maintenance

LATCH

Lower Anchors and Tethers for Children

LED

Light Emitting Diode

LSD

Limited Slip Differential

M + S

Mud and Snow

MMT

Methylcyclopentadienyl Manganese Tricarbonyl

OBD

On Board Diagnostics

SRS

Supplemental Restraint System

TIN

Tire Identification Number

TPMS

Tire Pressure Warning System

TRAC

Traction Control

VIN

Vehicle Identification Number

VSC

Vehicle Stability Control

521

Alphabetical index

Alphabetical index

A/C .................................... 268, 275
ABS........................................... 245
Air conditioning filter.............. 360
Air conditioning system

Air conditioning filter ............. 360
Automatic air conditioning

system................................ 275

Manual air conditioning

system................................ 268

Airbags

Airbag operating

conditions................... 103, 111

Airbag precautions for

your child............................ 120

Airbag warning light.............. 398
Curtain shield airbag

operating conditions........... 111

Curtain shield airbag

precautions ........................ 120

Front passenger occupant

classification system .......... 128

General airbag

precautions ........................ 120

Locations of airbags ............... 89
Modification and

disposal of airbags ............. 124

Proper driving

posture ......................... 87, 120

Side airbag operating

conditions........................... 111

Side airbag

precautions ........................ 120

Side and curtain shield

airbags operating
conditions........................... 111

Side and curtain shield

airbags precautions............ 120

SRS airbag instructions for

Canadian owners ............... 496

SRS airbags ........................... 89

Alarm...........................................82
Anti-lock brake system............245
Audio input ...............................286
Audio system

Audio input ............................286
AUX port................................286
iPod .......................................286
Portable music player............286
Steering wheel audio

switches ..............................287

USB memory.........................286
USB port................................286

Automatic air conditioning

system ....................................275

Automatic headlight leveling

system ....................................226

Automatic light control

system ....................................222

Automatic transmission

Automatic transmission .........178
If the shift lever cannot be

shifted from P......................439

Manual mode ........................181
Mode select switch................180
Paddle shift switches.............181

AUX port ...................................286

Back-up lights

Replacing light bulbs .............375
Wattage.................................469

Battery

Checking ...............................339
If the vehicle has a

discharged battery ..............445

Preparing and checking

before winter .......................261

Bottle holders...........................293
Brake

Fluid ......................................337
Parking brake ........................189

A

B

522

Alphabetical index

Brake assist..............................245
Break-in tips .............................155
Brightness control

Instrument panel light

control .................................192

Care

Alcantara

®

.............................316

Aluminum wheels ..................309
Exterior..................................308
Interior ...................................312
Seat belts ..............................313

Cargo capacity .........................256
Chains .......................................263
Child restraint system

Booster seats,

definition .............................137

Booster seats,

installation...........................141

Convertible seats,

definition .............................137

Convertible seats,

installation...........................141

Front passenger occupant

classification system ...........128

Infant seats,

definition .............................137

Infant seats,

installation...........................141

Installing CRS with

LATCH anchors ..................142

Installing CRS with

seat belts ............................144

Installing CRS with

top tether straps..................147

Child safety

Airbag precautions ................120
Battery precautions .......342, 448
Child restraint system ...........137
How your child should

wear the seat belt .................62

Installing child restraints........141
Power window lock switch ......72
Power window

precautions ...........................74

Removed key battery

precautions .........................365

Seat belt guide ........................61
Seat belt precautions ..............64
Seat heater precautions........302
Trunk precautions ...................49

Cleaning

Alcantara

®

.............................316

Aluminum wheels..................309
Exterior..................................308
Interior...................................312
Seat belts ..............................313

Clock .........................................298
Condenser ................................337
Console tray .............................294
Coolant

Capacity ................................464
Checking ...............................335

Cooling system

Engine overheating ...............450

Cruise control ..........................232
Cup holders..............................294
Curtain shield airbags ...............89
Customizable features ............487

Daytime running light

system ....................................224

Defogger

Rear window .........................284
Side mirror ............................284

C

D

523

Alphabetical index

Dimension................................ 458
Dinghy towing ......................... 266
Display

Drive information .................. 210
Multi-information

display........................ 200, 207

Trip information ............ 202, 208
Warning messages............... 408

Do-it-yourself maintenance.... 324
Doors

Door lock .................... 25, 38, 43
Door windows......................... 72
Side mirrors ............................ 69

Driver's seat belt

reminder light........................ 400

Driving

Break-in tips ......................... 155
Correct posture....................... 87
Procedures ........................... 152
Winter drive tips.................... 261

Electric power steering........... 245
Electronic key

If the electronic key does

not operate properly........... 441

Emergency flashers

Switch................................... 384

Emergency, in case of

If the electronic key does

not operate properly........... 441

If the engine will not start...... 436
If the shift lever cannot

be shifted from P................ 439

If the vehicle has a

discharged battery ............. 445

If the warning buzzer

sounds ............................... 396

If the warning light

turns on .............................. 396

If the warning message

is displayed .........................408

If you have a flat tire .............425
If you lose your keys .............440
If you think something is

wrong ..................................394

If your vehicle becomes

stuck ...................................453

If your vehicle has to be

stopped in an
emergency ..........................455

If your vehicle needs to

be towed .............................386

If your vehicle overheats .......450

Engine

Compartment ........................331
Engine switch ................166, 175
Hood......................................327
How to start the

engine .........................166, 175

Identification number.............459
If the engine will not start ......436
Ignition switch................166, 175
Overheating...........................450

Engine coolant

Capacity ................................464
Checking ...............................335

Engine coolant temperature

gauge ......................................191

Engine immobilizer system.......79
Engine oil

Capacity ................................462
Checking ...............................332
Preparing and checking

before winter .......................261

Engine switch...................166, 175
Engine switch light ..................289
EPS............................................245
Event data recorder ...................18

E

524

Alphabetical index

Floor mat...................................303
Fluid

Brake.....................................337
Washer..................................343

Fog lights

Switch....................................228

Front fog lights

Switch....................................228

Front passenger occupant

classification system ............128

Front passenger's seat belt

reminder light.........................400

Front seats

Adjustment ..............................53

Front side marker light

Replacing light bulbs .............375
Wattage.................................469

Front turn signal lights

Switch....................................188

Fuel

Capacity ................................461
Fuel gauge ............................191
Fuel pump shut off system ....395
Gas station information .........532
Information ............................470
Refueling .................................75

Fuel door.....................................75
Fuel filler door ............................75
Fuel pump shut off system .....395
Fuses.........................................367

Gauges......................................191
Glove box..................................292

Hazard lights

Switch ...................................384

Head restraints

Adjusting  ................................58

Headlights

Automatic headlight

leveling ...............................226

Switch ...................................222

Heaters

Seat heaters..........................301
Side mirror ............................284

Hill-start assist control............252
Hood..........................................327
Horn ..........................................190

I/M test ......................................323
Identification

Engine...................................459
Vehicle ..................................459

Ignition switch..................166, 175
Ignition switch light

Ignition switch light................289

Illuminated entry system.........289
Immobilizer system ...................79
Indicator lights .........................194
Inside rear view mirror ..............68
Interior light

Interior light ...........................290
Switch ...................................290
Wattage.................................469

Jack

Positioning a floor jack ..........329
Vehicle-equipped

jack .....................................425

Jack handle ..............................425
Jam protection function

Power windows .......................73

F

G

H

I

J

525

Alphabetical index

Keyless entry............................. 38
Keys

Electronic key ......................... 22
Engine switch ............... 166, 175
If you lose your keys............. 440
If your electronic key

battery is discharged.......... 441

Key number ............................ 22
Keyless entry.......................... 38
Keys ....................................... 22
Mechanical key....................... 23
Wireless remote

control key............................ 38

Language (multi-information

display) .................................. 217

License plate lights

Replacing light bulbs ............ 375
Wattage ................................ 469

Light bulbs

Replacing ............................. 375
Wattage ................................ 469

Lights

Emergency flasher switch .... 384
Engine switch light................ 289
Fog light switch..................... 228
Hazard light switch ............... 384
Headlights switch ................. 222
Interior light switch................ 290
Replacing light bulbs ............ 375
Trunk light............................... 48
Turn signal lever................... 188
Wattage ................................ 469

Load capacity .......................... 260

Maintenance

Do-it-yourself

maintenance ...................... 324

General maintenance ........... 320
Maintenance data................. 458
Maintenance requirements... 318

Manual air conditioning

system ....................................268

Manual transmission ...............185
Meter

Indicators...............................194
Instrument panel

light control .........................192

Meters ...................................191
Multi-information

display.........................200, 207

Settings .........................200, 217
Warning lights .......................396
Warning messages ...............408

Microphone...............................288
Mirrors

Inside rear view mirror.............68
Side mirror heater .................284
Side mirrors.............................69
Vanity mirrors ........................297

Multi-information display

Drive information ...................210
G-force display ......................212
Language ..............................217
Multi-information

display.........................200, 207

Settings .................................217
Trip information .............202, 208
Warning messages ...............408

Noise from under vehicle ..........15

Odometer ..................................191
Oil

Engine oil ..............................332

Opener

Fuel filler door .........................75
Hood......................................327
Trunk .......................................46

Outside rear view mirrors

Adjusting and folding...............69

K

L

M

N

O

526

Alphabetical index

Outside temperature

display ............................200, 219

Overheating, Engine ................450

Paddle shift switches ..............181
Parking brake ...........................189
Parking lights

Switch....................................222

Power outlets ...........................299
Power windows ..........................72

Radiator ....................................337
Rear seats...................................56
Rear side marker lights

Switch....................................222

Rear turn signal lights

Switch....................................188

Rear view mirror

Inside rear view mirror.............68
Outside rear view mirrors ........69

Rear view monitor system ......237
Rear window defogger ............284
Replacing

Fuses ....................................367
Key battery ............................363
Light bulbs.............................375
Tires ......................................425

Reporting safety defects

for U.S. owners ......................492

REV indicator ...........................156

Seat belts

Adjusting the seat belt.............60
Automatic Locking

Retractor (ALR).....................62

Child restraint system

installation...........................141

Cleaning and maintaining

the seat belts ......................313

Emergency Locking

Retractor (ELR) ....................62

How to wear your seat belt .....60
How your child should

wear the seat belt .................62

Pregnant women,

proper seat belt use..............64

Reminder light.......................400
Seat belt guide ........................61
Seat belt pretensioners ...........61

Seat heaters .............................301
Seating capacity ......................260
Seats

Adjustment ..............................53
Adjustment precautions ..........55
Child seats/child restraint

system installation ..............141

Cleaning................................312
Head restraint .........................58
Properly sitting in the seat.......87
Seat heaters..........................301

Service reminder

indicators  ..............................194

Shift lever

Automatic transmission.........178
If the shift lever cannot

be shifted from P ................439

Manual transmission .............185

Shift lock system .....................439
Side airbags ...............................89
Side maker lights

Replacing light bulbs.............375
Switch ...................................222
Wattage.................................469

Side mirror

Adjusting and folding...............69

Smart key system

Antenna location .....................27
Entry function ..........................25
Starting the engine................166

P

R

S

527

Alphabetical index

Spare tire

Inflation pressure.................. 468
Storage location ................... 425

Spark plug................................ 464
Specifications.......................... 458
Speedometer ........................... 191
Steering

Column lock release............... 67

Steering wheel

Adjustment ............................. 67
Audio switches ..................... 287
Meter control switches.......... 208

Storage feature........................ 291
Stuck

If your vehicle becomes

stuck................................... 453

Sun visors................................ 296
Switch

Audio remote control

switches ............................. 287

“DISP” switch........................ 203
Driving pattern selector

switch ................................. 180

Emergency flasher switch .... 384
Engine switch ..............  166, 175
Fog light switch..................... 228
Hazard light switch ............... 384
Ignition switch............... 166, 175
“km/h MPH” switch ............... 191
Light switches....................... 222
Meter control switches.......... 208
“ODO/TRIP” switch....... 202, 208
Power door lock

switch ................................... 43

Power window switch ............. 72
“TRACK” switch.................... 247
Transmission shift

switches ..................... 181, 183

VSC/TRAC off

switch ......................... 246, 247

Window lock switch ................ 72
Wiper and washer

switch ................................. 229

Tachometer

Tachometer ...........................191

Tail lights

Switch....................................222

Theft deterrent system

Alarm.......................................82
Engine immobilizer system .....79

Theft prevention labels..............86
Tire inflation pressure .............468
Tire information

Glossary ................................480
Size .......................................477
Tire identification number......476
Uniform tire quality

grading................................478

Tires

Chains ...................................263
Checking ...............................345
Compact spare tire................425
If you have a flat tire..............425
Inflation pressure...................353
Inflation pressure sensor.......345
Information ............................474
Replacing ..............................425
Rotating tires .........................345
Size .......................................468
Snow tires .............................261
Spare tire...............................425
Tire pressure warning

system ................................400

Tools .........................................425
Towing

Dinghy towing........................266
Emergency towing.................386

TRAC .........................................245
“TRACK” mode ........................247
Traction control........................245

T

528

Alphabetical index

Transmission shift

switches .........................181, 183

Trip meter .........................200, 219
Trunk

Opener ....................................46

Trunk light

Wattage.................................469

Turn signal lights

Switch....................................188

USB port ...................................286

Vanity mirrors...........................297
Vehicle identification

number ...................................459

Vehicle stability control...........245
VSC............................................245

Warning buzzers

Electric power steering..........398
Seat belt reminder.................400
Smart key system..........410, 414

Warning lights

Automatic headlight

leveling system ...................398

Automatic transmission

fluid temperature
warning light........................400

Anti-lock brake

system ................................398

Brake assist system ..............398
Brake system ........................396
Charging system ...................397
Cruise control

indicator light.......................398

Electric power steering

system warning light ...........398

Electronic engine control

system ................................398

Engine oil pressure ...............397
High engine coolant

temperature ........................397

Low fuel level ........................400
Low tire pressure ..................400
Malfunction indicator

lamp....................................398

Master warning light..............400
Open door .............................400
Pretensioners........................398
Seat belt reminder

light .....................................400

Slip indicator light..................398
Smart key system .........410, 414
SRS airbags..........................398
Tire pressure warning

system ................................400

Warning messages ..................408
Washer

Checking ...............................343
Preparing and checking

before winter.......................261

Switch ...................................229

Washing and waxing ...............308
Weight

Cargo capacity ......................256
Load limits.............................260
Weight...................................458

Wheels ......................................357
Window glasses ........................72
Window lock switch...................72
Windows

Power windows .......................72
Rear window defogger ..........284
Washer..................................229

Windshield wipers ...................229
Winter driving tips ...................261
Wireless remote control key

Locking/Unlocking...................38
Replacing the battery ............363
Wireless remote control key....38

U

V

W

529

What to do if...

What to do if...

A tire punctures

P. 425

If you have a flat tire

The engine does not start

P. 436

If the engine will not start

P. 79

Engine immobilizer system

P. 445

If the battery is discharged

The shift lever cannot be
moved out

P. 439

If the shift lever cannot be shifted
from P

The engine coolant temperature gauge enters the red zone (vehi-
cles with a monochrome multi-information display)

The high engine coolant temperature warning light flashes or
illuminates (vehicles with a color multi-information display)

Steam can be seen coming
from under the hood

P. 450

If your vehicle overheats

The key is lost

P. 440

If you lose your keys

The battery runs out

P. 445

If the battery is discharged

The doors cannot be locked

P. 43

Doors

The horn begins to sound

P. 82

Alarm

The vehicle is stuck in mud
or sand

P. 453

If the vehicle becomes stuck

530

What to do if...

■

Instrument cluster

■

Center panel

A warning light or indicator
light comes on

P. 396

If a warning light turns on or a
warning buzzer sounds...

Vehicles with a monochrome multi-information display

Vehicles with a color multi-information display

531

What to do if...

■

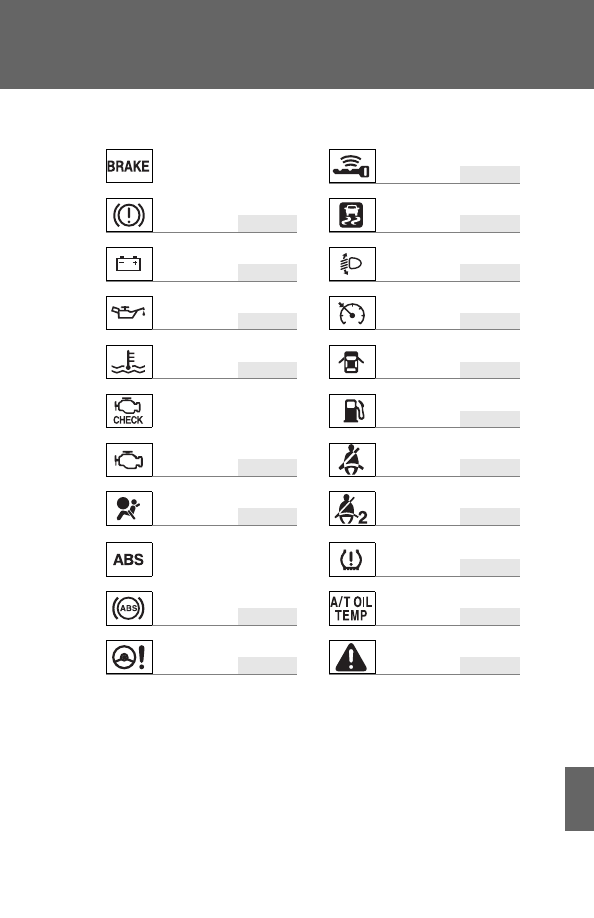

Warning lights

P. 410, 414

or

P. 396

P. 398

P. 397

P. 398

P. 397

P. 398

P. 397

P. 400

P. 400

or

P. 398

P. 400

P. 398

P. 400

P. 400

or

P. 398

P. 400

P. 398

P. 400

*

1

: The light flashes or illuminates in red to indicate a malfunction.

*

2

: The light comes on in yellow to indicate a malfunction.

Brake system warning
light

Smart key system indicator
light

Slip indicator

Charging system warn-
ing light

Automatic headlight leveling sys-
tem warning light

Low engine oil pressure
warning light

Cruise control indicator
light

*

2

High engine coolant temperature
warning light

*

1

Open door warning light

Malfunction indicator
lamp

Low fuel level warning
light

Driver’s seat belt
reminder light

SRS warning light

Front passenger’s seat belt
reminder light

ABS warning light

Tire pressure warning
light

Automatic transmission fluid tem-
perature warning light

Electric power steering
warning light

Master warning light

532

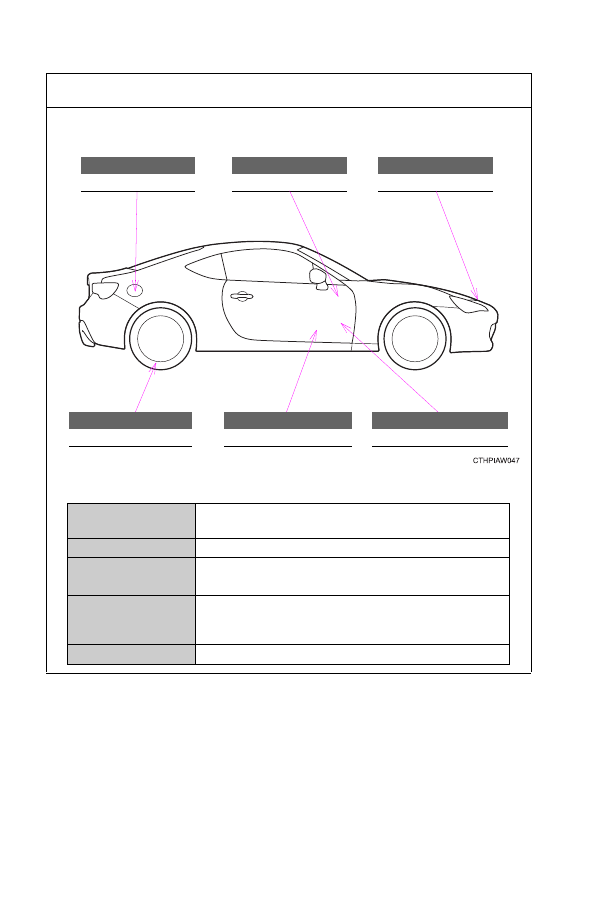

GAS STATION INFORMATION

Auxiliary catch lever

P. 327

Trunk opener

P. 46

Hood lock release lever

P. 327

Fuel filler door

P. 75

Tire inflation pressure

P. 468

Fuel filler door opener

P. 75

Fuel tank capacity

(Reference)

13.2 gal. (50 L, 11.0 Imp. gal.)

Fuel type

Unleaded gasoline only

P. 76, 461

Cold tire inflation

pressure

P. 468

Engine oil capacity

(Drain and refill





reference)

qt. (L, Imp. qt.)

Without filter

5.5 (5.2

,

 4.6

)

With filter

5.7 (5.4, 4.8)

Engine oil type

P. 462
