9-1. Specifications

COROLLA H/B_U

*

: The fluid capacity is a reference quantity.

If replacement is necessary, contact your Toyota dealer.

NOTICE

■

Continuously variable transmission fluid type

Using continuously variable transmission fluid other than the above type

may cause abnormal noise or vibration, or damage the continuously vari-

able transmission of your vehicle.

Manual transmission

Gear oil capacity (Reference) 1.6 qt. (1.5 L, 1.3 Imp. qt.)

Gear oil type

“TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” or equivalent

NOTICE

■

Manual transmission gear oil

●

Please be aware that depending on the particular characteristics of the

gear oil used or the operating conditions, idle sound, shift feeling and/or

fuel efficiency may be different or affected and, in the worst case, dam-

age to the vehicle’s transmission.

Toyota recommends to use “TOYOTA Genuine Manual Transmission

Gear Oil LV GL-4 75W” to achieve optimal performance.

●

Your Toyota vehicle is filled with “TOYOTA Genuine Manual Transmis-

sion Gear Oil LV GL-4 75W” at the factory.

Use Toyota approved “TOYOTA Genuine Manual Transmission Gear Oil

LV GL-4 75W” or an equivalent oil of matching quality that satisfies the

above specifications.

Please contact your Toyota dealer for further details.

Clutch

Pedal free play

0.1



 0.6 in. (3



 15 mm)

Fluid type

FMVSS No.116 DOT 3 or SAE J1703

Brakes

Pedal clearance

*1

4.1 in. (105 mm) Min.

Pedal free play

0.04



 0.24 in. (1



 6 mm)

Brake pad wear limit

0.04 in. (1 mm)

515

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

*1

:Minimum pedal clearance when depressed with a force of 67.4 lbf (300

N, 30.6 kgf) while the engine is running.
When performing the brake pedal inspection, also be sure to check that
the brake system warning light is not illuminated when the engine is run-
ning. (If the brake system warning light is illuminated, refer to P.468.)

*2

:Make sure to confirm that the brake warning light (yellow) does not illumi-

nate. (If the brake warning light illuminates, refer to P.468.)



15-inch tires



16-inch tires

Parking brake indicator

*2

When pulling the parking brake switch for
1 to 2 seconds: comes on
When pushing the parking brake switch for
1 to 2 seconds: turns off

Fluid type

FMVSS No.116 DOT 3 or SAE J1703

Steering

Free play

Less than 1.2 in. (30 mm)

Tires and wheels

Tire size

195/65R15 91S

Tire inflation pressure
(Recommended cold tire
inflation pressure)



Front tire

38 psi (260 kPa, 2.6 kgf/cm

2

 or bar)



Rear tire

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)

Wheel size

15



 6 1/2J

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

205/55R16 91H

Tire inflation pressure
(Recommended cold tire
inflation pressure)



Front tire

35 psi (240 kPa, 2.4 kgf/cm

2

 or bar)



Rear tire

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)

516

9-1. Specifications

COROLLA H/B_U



18-inch tires



Compact spare tire (if equipped)

Wheel size

16



 7J

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

225/40R18 88V

Tire inflation pressure
(Recommended cold tire
inflation pressure)

Driving under normal conditions



Front tire

33 psi (230 kPa, 2.3 kgf/cm

2

 or bar)



Rear tire

30 psi (210 kPa, 2.1 kgf/cm

2

 or bar)

Driving at high speeds (above 100 mph [160
km/h]) (in countries where such speeds are per-
mitted by law)

Add 5 psi (30 kPa, 0.3 kgf/cm

2

 or bar) to the front

tires and rear tires. Never exceed the maximum
cold tire inflation pressure indicated on the tire
sidewall.

Wheel size

18



 8J

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Tire size

T125/70D17 98M

Tire inflation pressure
(Recommended cold tire
inflation pressure)

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

17



 4T

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Light bulbs

Light bulbs

Bulb No.

W

Type

Exterior

Front side marker lights

—

5

A

License plate lights

—

5

A

517

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

A: Wedge base bulbs (clear)
B: Double end bulbs

Interior

Front interior lights/personal
lights

—

5

A

Vanity lights

—

8

A

Rear interior light

—

8

B

Luggage compartment light

—

5

A

Light bulbs

Bulb No.

W

Type

518

9-1. Specifications

COROLLA H/B_U

■

Gasoline quality

In very few cases, driveability prob-

lems may be caused by the brand of

gasoline you are using. If driveability

problems persist, try changing the

brand of gasoline. If this does not

correct the problem, consult your

Toyota dealer.

■

Recommendation of the use of

gasoline containing detergent

additives

●

Toyota recommends the use of

gasoline that contains detergent

additives to avoid the build-up of

engine deposits.

●

All gasoline sold in the U.S.A. con-

tains minimum detergent additives

to clean and/or keep clean intake

systems, per EPA’s lowest addi-

tives concentration program.

●

Toyota strongly recommends the

use of Top Tier Detergent Gaso-

line. For more information on Top

Tier Detergent Gasoline and a list

of marketers, please go to the offi-

cial website www.toptiergas.com.

■

Recommendation of the use of

low emissions gasoline

Gasolines containing oxygenates

such as ethers and ethanol, as well

as reformulated gasolines, are avail-

able in some cities. These fuels are

typically acceptable for use, provid-

ing they meet other fuel require-

ments.
Toyota recommends these fuels,

since the formulations allow for

reduced vehicle emissions.

■

Non-recommendation of the

use of blended gasoline

●

Use only gasoline containing up to

15% ethanol.

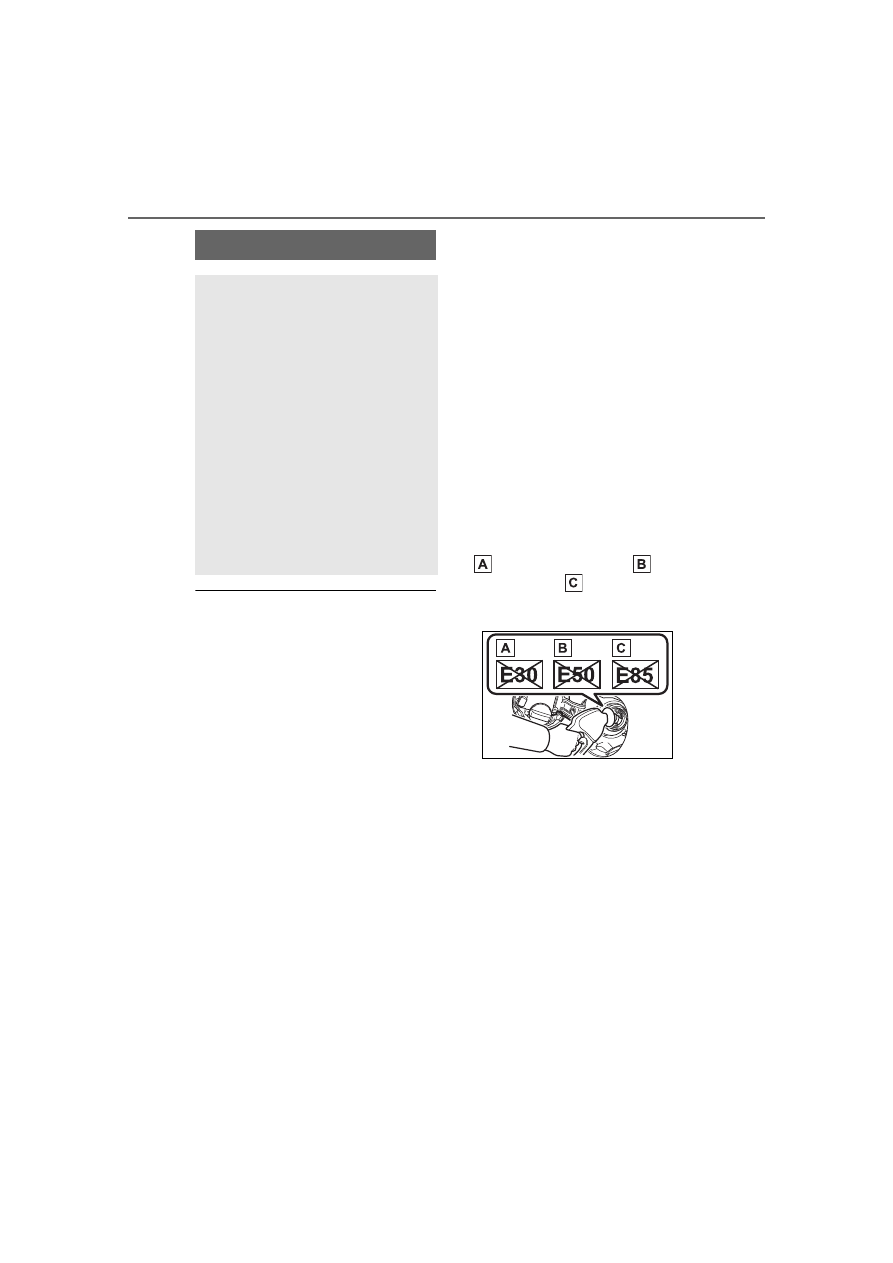

DO NOT use any flex-fuel or gas-

oline that could contain more than

15% ethanol, including from any

pump labeled E30 (30% ethanol
[

]), E50 (50% ethanol [

]), E85

(85% ethanol [

]) (which are only

some examples of fuel containing

more than 15% ethanol).

●

If you use gasohol in your vehicle,

be sure that it has an octane rat-

ing no lower than 87.

●

Toyota does not recommend the

use of gasoline containing metha-

nol.

■

Non-recommendation of the

use of gasoline containing MMT

Some gasoline contains an octane

enhancing additive called MMT

(Methylcyclopentadienyl Manga-

nese Tricarbonyl).
Toyota does not recommend the use

of gasoline that contains MMT. If

fuel containing MMT is used, your

emission control system may be

Fuel information

You must only use unleaded
gasoline.
Select octane rating of 87
(Research Octane Number
91) or higher. Use of
unleaded gasoline with an
octane rating lower than 87
may result in engine knock-
ing. Persistent knocking
can lead to engine damage.

At minimum, the gasoline you
use should meet the specifica-
tions of ASTM D4814 in the
U.S.A.

519

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

adversely affected.
The malfunction indicator lamp on

the instrument cluster may come on.

If this happens, contact your Toyota

dealer for service.

■

If your engine knocks

●

Consult your Toyota dealer.

●

You may occasionally notice light

knocking for a short time while

accelerating or driving uphill. This

is normal and there is no need for

concern.

NOTICE

■

Notice on fuel quality

●

Do not use improper fuels. If

improper fuels are used, the

engine will be damaged.

●

Do not use leaded gasoline.

Leaded gasoline can cause

damage to your vehicle’s

three-way catalytic converters

causing the emission control

system to malfunction.

●

Do not use gasohol other than

the type previously stated.

Other gasohol may cause fuel

system damage or vehicle per-

formance problems.

●

Using unleaded gasoline with

an octane number or rating

lower than the level previously

stated will cause persistent

heavy knocking.

At worst, this will lead to engine

damage.

■

Fuel-related poor driveability

If poor driveability (poor hot start-

ing, vaporization, engine knock-

ing, etc.) is encountered after

using a different type of fuel, dis-

continue the use of that type of

fuel.

■

When refueling with gasohol

Take care not to spill gasohol. It

can damage your vehicle’s paint.

520

9-1. Specifications

COROLLA H/B_U



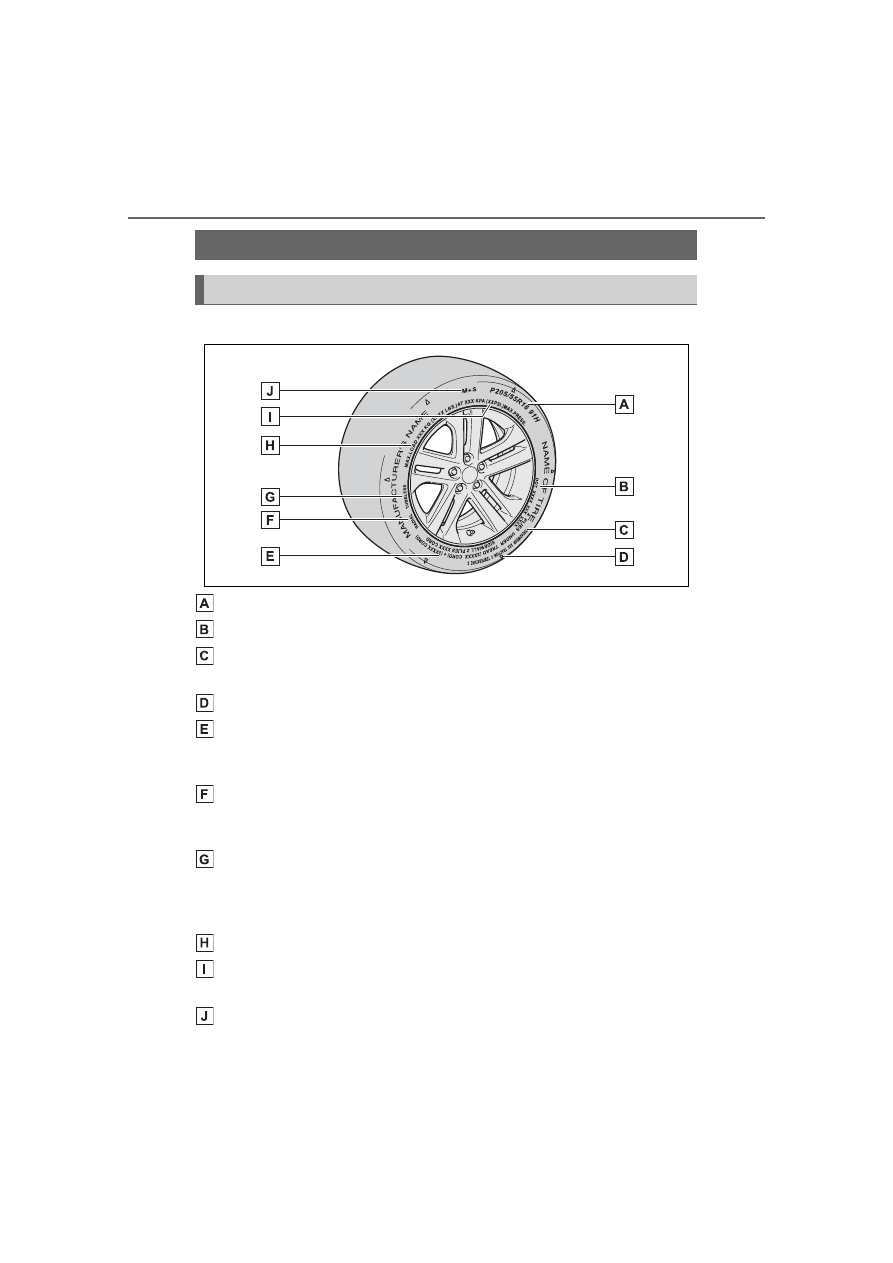

Full-size tire

Tire size (



P.522)

DOT and Tire Identification Number (TIN) (



P.522)

Uniform tire quality grading

For details, see “Uniform Tire Quality Grading” that follows.

Location of treadwear indicators (



P.436)

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands
which form the plies in a tire.

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL” is a
bias-ply tire.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire. A
tube type tire has a tube inside the tire and the tube maintains the air pres-
sure.

Load limit at maximum cold tire inflation pressure (



P.437)

Maximum cold tire inflation pressure (



P.515)

This means the pressure to which a tire may be inflated.

Summer tires or all season tires (



P.437)

Tire information

Typical tire symbols

521

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

An all season tire has “M+S” on the sidewall. A tire not marked “M+S” is a
summer tire.



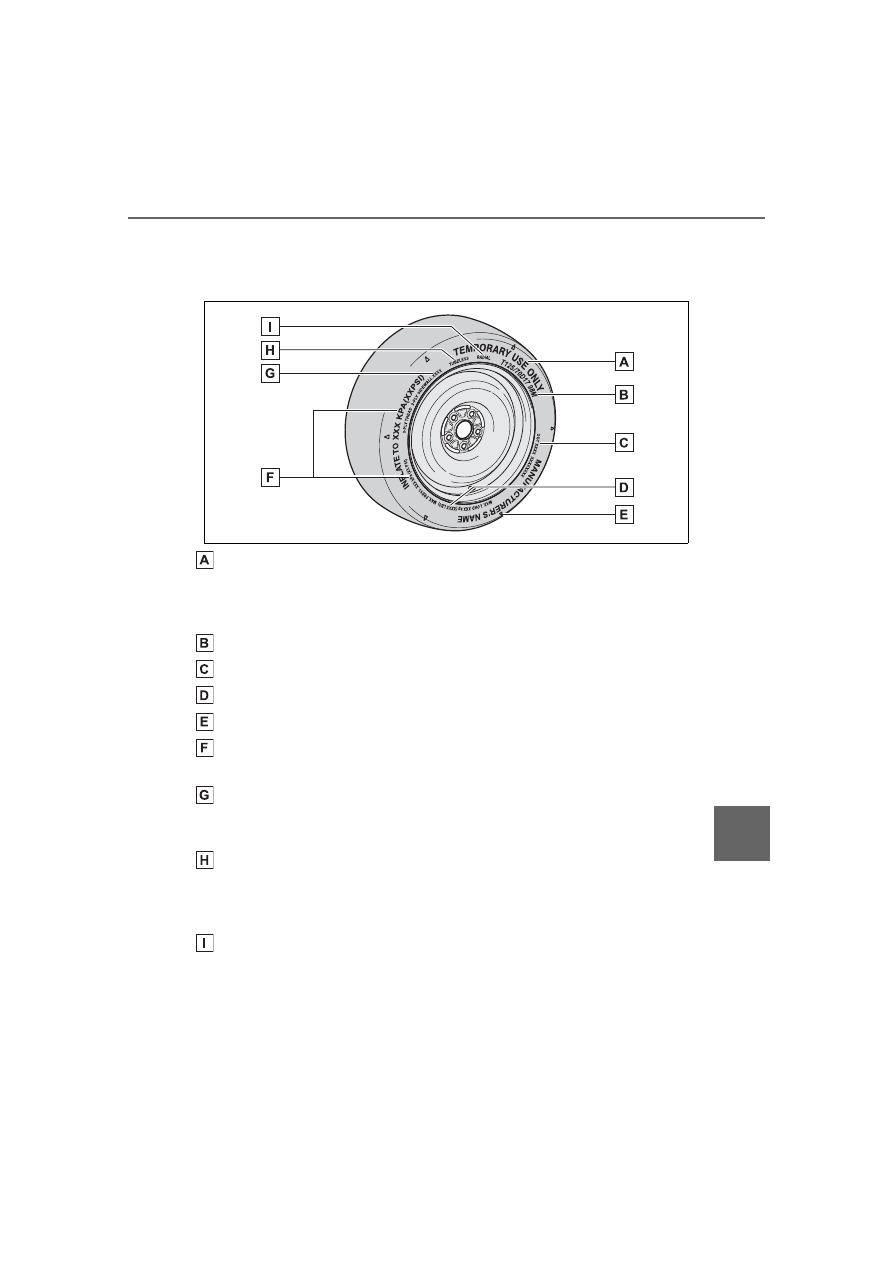

Compact spare tire

“TEMPORARY USE ONLY”

A compact spare tire is identified by the phrase “TEMPORARY USE ONLY”
molded on its sidewall. This tire is designed for temporary emergency use
only.

Tire size (



P.522)

DOT and Tire Identification Number (TIN) (



P.522)

Load limit at maximum cold tire inflation pressure (



P.437)

Location of treadwear indicators (



P.436)

Maximum cold tire inflation pressure (



P.515)

This means the pressure to which a tire may be inflated.

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands
which form the plies in a tire.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire. A
tube type tire has a tube inside the tire and the tube maintains the air pres-
sure.

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL” is a
bias-ply tire.

522

9-1. Specifications

COROLLA H/B_U



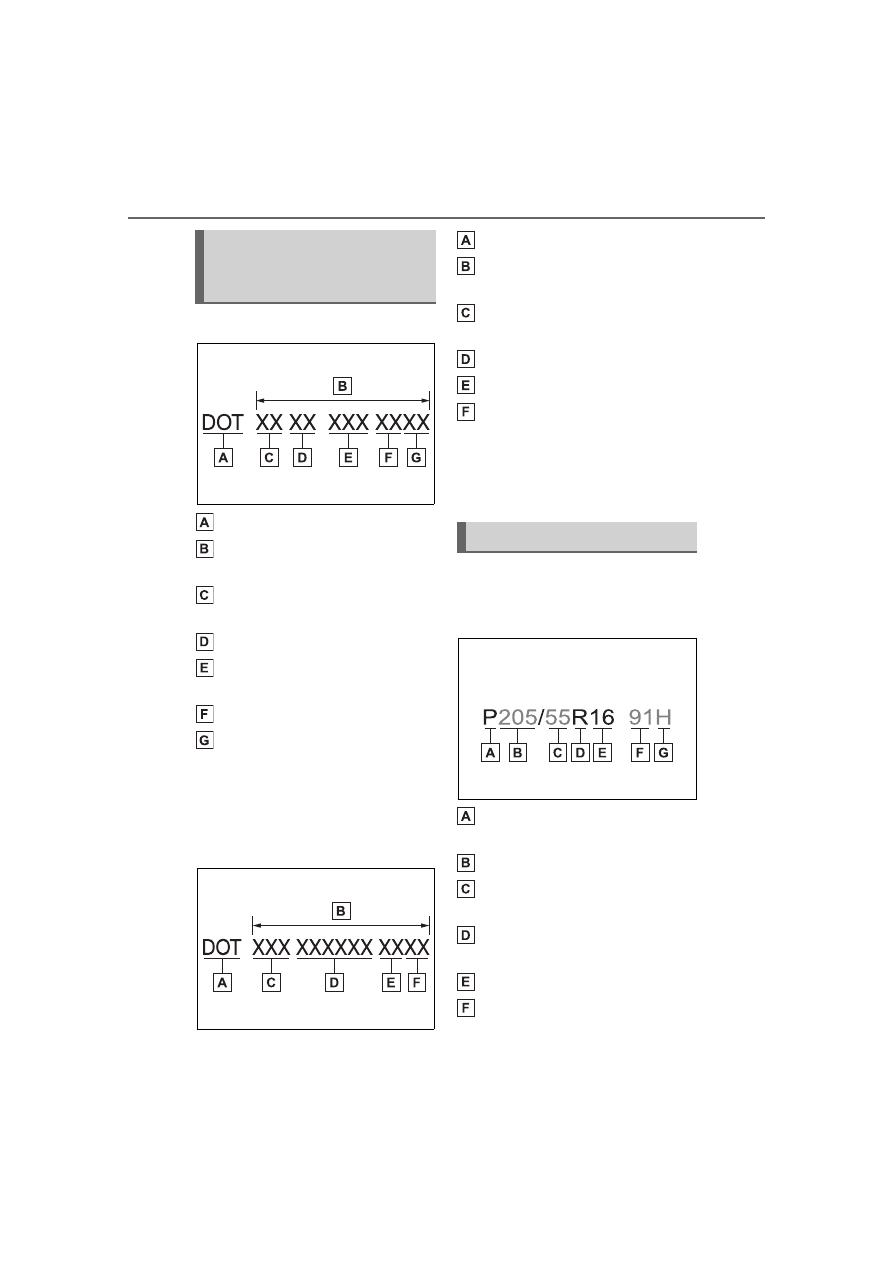

Type A

DOT symbol

*

Tire Identification Number
(TIN)
Tire manufacturer’s identifi-
cation mark
Tire size code
Manufacturer’s optional tire
type code (3 or 4 letters)
Manufacturing week
Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.



Type B

DOT symbol

*

Tire Identification Number
(TIN)
Tire manufacturer’s identifi-
cation mark
Manufacturer’s code
Manufacturing week
Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.

■

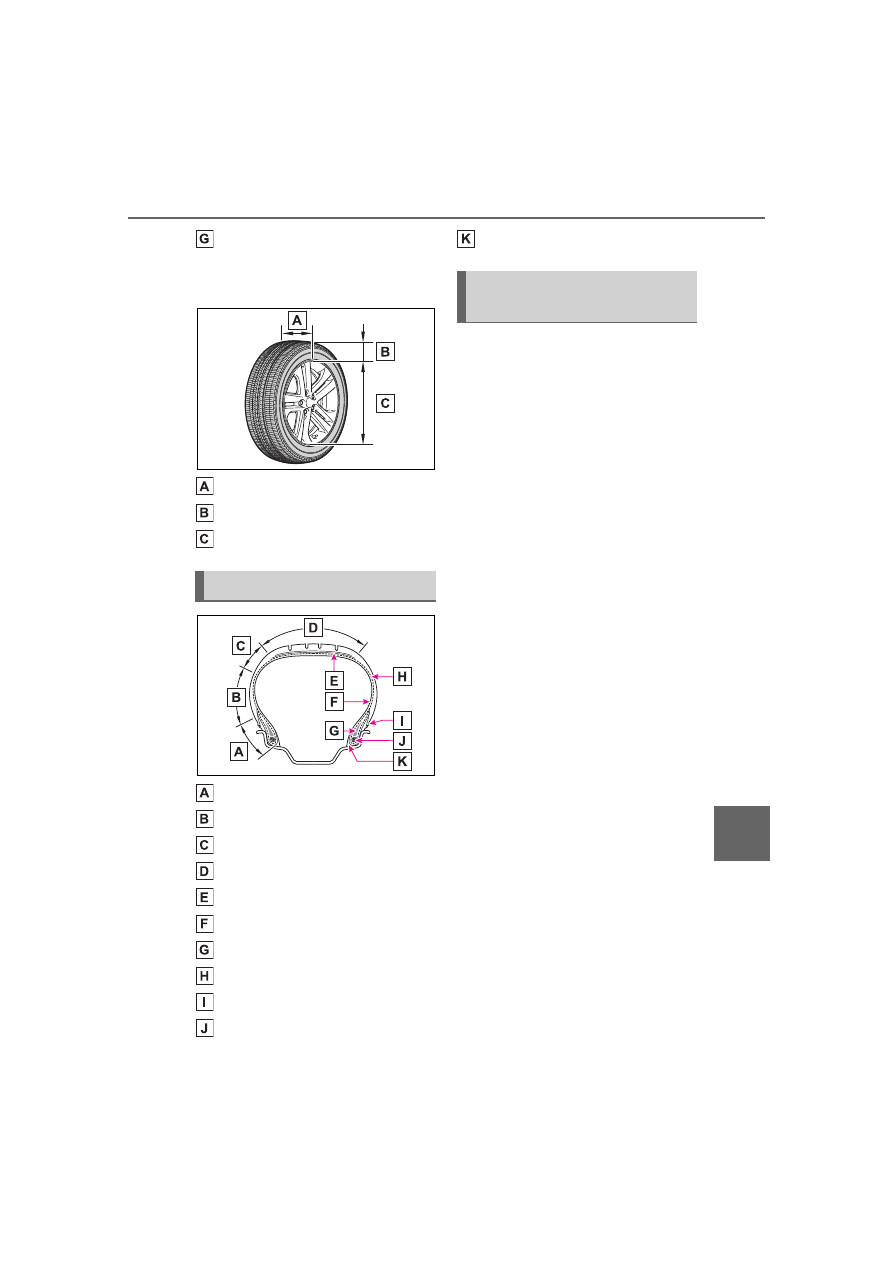

Typical tire size information

The illustration indicates typical
tire size.

Tire use (P = Passenger car,
T = Temporary use)
Section width (millimeters)
Aspect ratio (tire height to
section width)
Tire construction code (R =
Radial, D = Diagonal)
Wheel diameter (inches)
Load index (2 digits or 3 dig-
its)

Typical DOT and Tire
Identification Number
(TIN)

Tire size

523

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

Speed symbol (alphabet with
one letter)

■

Tire dimensions

Section width
Tire height
Wheel diameter

Bead
Sidewall
Shoulder
Tread
Belt
Inner liner
Reinforcing rubber
Carcass
Rim lines
Bead wires

Chafer

This information has been pre-
pared in accordance with regu-
lations issued by the National
Highway Traffic Safety Adminis-
tration of the U.S. Department of
Transportation.
It provides the purchasers
and/or prospective purchasers
of Toyota vehicles with informa-
tion on uniform tire quality grad-
ing.

Your Toyota dealer will help answer
any questions you may have as you
read this information.

■

DOT quality grades

All passenger vehicle tires must
conform to Federal Safety
Requirements in addition to
these grades. Quality grades
can be found where applicable
on the tire sidewall between
tread shoulder and maximum
section width.

For example: Treadwear 200 Trac-
tion AA Temperature A

■

Treadwear

The treadwear grade is a com-
parative rating based on the
wear rate of the tire when tested
under controlled conditions on a
specified government test
course.

For example, a tire graded 150

Tire section names

Uniform Tire Quality
Grading

524

9-1. Specifications

COROLLA H/B_U

would wear one and a half (1 - 1/2)
times as well on the government
course as a tire graded 100.
The relative performance of tires
depends upon the actual conditions
of their use. Performance may differ
significantly from the norm due to
variations in driving habits, service
practices and differences in road
characteristics and climate.

■

Traction AA, A, B, C

The traction grades, from high-
est to lowest, are AA, A, B and
C, and they represent the tire’s
ability to stop on wet pavement
as measured under controlled
conditions on specified govern-
ment test surfaces of asphalt
and concrete.

A tire marked C may have poor
traction performance.
Warning: The traction grade
assigned to this tire is based on
braking (straight ahead) traction
tests and does not include corner-
ing (turning) traction.

■

Temperature A, B, C

The temperature grades are A

(the highest), B, and C, repre-
senting the tire’s resistance to
the generation of heat and its
ability to dissipate heat when
tested under controlled condi-
tions on a specified indoor labo-
ratory test wheel.

Sustained high temperature can
cause the material of the tire to
degenerate and reduce tire life, and
excessive temperature can lead to
sudden tire failure.
Grade C corresponds to a level of
performance which all passenger
car tires must meet under the Fed-
eral Motor Vehicle Safety Standard
No. 109.
Grades B and A represent higher
levels of performance on the labo-
ratory test wheel than the minimum
required by law.
Warning: The temperature grades
of a tire assume that it is properly
inflated and not overloaded.
Excessive speed, underinflation, or
excessive loading, either sepa-
rately or in combination, can cause
heat buildup and possible tire fail-
ure.

Glossary of tire terminology

Tire related term

Meaning

Cold tire inflation pressure

Tire pressure when the vehicle has been
parked for three hours or more, or has not
been driven more than 1 mile or 1.5 km
under that condition

Maximum inflation pressure

The maximum cold inflated pressure to
which a tire may be inflated, shown on the
sidewall of the tire

525

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

Recommended inflation pres-
sure

Cold tire inflation pressure recommended
by a manufacturer

Accessory weight

The combined weight (in excess of those
standard items which may be replaced) of
automatic transmission, power steering,
power brakes, power windows, power
seats, radio and heater, to the extent that
these items are available as fac-
tory-installed equipment (whether installed
or not)

Curb weight

The weight of a motor vehicle with stan-
dard equipment, including the maximum
capacity of fuel, oil and coolant, and if so
equipped, air conditioning and additional
weight optional engine

Maximum loaded vehicle
weight

The sum of:
(a) Curb weight
(b) Accessory weight
(c) Vehicle capacity weight
(d) Production options weight

Normal occupant weight

150 lb. (68 kg) times the number of occu-
pants specified in the second column of
Table 1

*

 that follows

Occupant distribution

Distribution of occupants in a vehicle as
specified in the third column of Table 1

*



below

Production options weight

The combined weight of installed regular
production options weighing over 5 lb. (2.3
kg) in excess of the standard items which
they replace, not previously considered in
curb weight or accessory weight, including
heavy duty brakes, ride levelers, roof rack,
heavy duty battery, and special trim

Rim

A metal support for a tire or a tire and tube
assembly upon which the tire beads are
seated

Tire related term

Meaning

526

9-1. Specifications

COROLLA H/B_U

Rim diameter (Wheel diame-
ter)

Nominal diameter of the bead seat

Rim size designation

Rim diameter and width

Rim type designation

The industry manufacturer’s designation
for a rim by style or code

Rim width

Nominal distance between rim flanges

Vehicle capacity weight (Total
load capacity)

The rated cargo and luggage load plus 150
lb. (68 kg) times the vehicle’s designated
seating capacity

Vehicle maximum load on the
tire

The load on an individual tire that is deter-
mined by distributing to each axle its share
of the maximum loaded vehicle weight,
and dividing by two

Vehicle normal load on the tire

The load on an individual tire that is deter-
mined by distributing to each axle its share
of curb weight, accessory weight, and nor-
mal occupant weight (distributed in accor-
dance with Table 1

*

 below), and dividing by

two

Weather side

The surface area of the rim not covered by
the inflated tire

Bead

The part of the tire that is made of steel
wires, wrapped or reinforced by ply cords
and that is shaped to fit the rim

Bead separation

A breakdown of the bond between compo-
nents in the bead

Bias ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at alternate
angles substantially less than 90 degrees
to the centerline of the tread

Carcass

The tire structure, except tread and side-
wall rubber which, when inflated, bears the
load

Chunking

The breaking away of pieces of the tread
or sidewall

Cord

The strands forming the plies in the tire

Tire related term

Meaning

527

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

Cord separation

The parting of cords from adjacent rubber
compounds

Cracking

Any parting within the tread, sidewall, or
innerliner of the tire extending to cord
material

CT

A pneumatic tire with an inverted flange
tire and rim system in which the rim is
designed with rim flanges pointed radially
inward and the tire is designed to fit on the
underside of the rim in a manner that
encloses the rim flanges inside the air cav-
ity of the tire

Extra load tire

A tire designed to operate at higher loads
and at higher inflation pressures than the
corresponding standard tire

Groove

The space between two adjacent tread ribs

Innerliner

The layer(s) forming the inside surface of a
tubeless tire that contains the inflating
medium within the tire

Innerliner separation

The parting of the innerliner from cord
material in the carcass

Intended outboard sidewall

(a) The sidewall that contains a whitewall,
bears white lettering, or bears manufac-
turer, brand, and/or model name molding
that is higher or deeper than the same
molding on the other sidewall of the tire, or
(b) The outward facing sidewall of an
asymmetrical tire that has a particular side
that must always face outward when
mounted on a vehicle

Light truck (LT) tire

A tire designated by its manufacturer as
primarily intended for use on lightweight
trucks or multipurpose passenger vehicles

Load rating

The maximum load that a tire is rated to
carry for a given inflation pressure

Maximum load rating

The load rating for a tire at the maximum
permissible inflation pressure for that tire

Tire related term

Meaning

528

9-1. Specifications

COROLLA H/B_U

Maximum permissible inflation
pressure

The maximum cold inflation pressure to
which a tire may be inflated

Measuring rim

The rim on which a tire is fitted for physical
dimension requirements

Open splice

Any parting at any junction of tread, side-
wall, or innerliner that extends to cord
material

Outer diameter

The overall diameter of an inflated new tire

Overall width

The linear distance between the exteriors
of the sidewalls of an inflated tire, including
elevations due to labeling, decorations, or
protective bands or ribs

Passenger car tire

A tire intended for use on passenger cars,
multipurpose passenger vehicles, and
trucks, that have a gross vehicle weight
rating (GVWR) of 10,000 lb. or less.

Ply

A layer of rubber-coated parallel cords

Ply separation

A parting of rubber compound between
adjacent plies

Pneumatic tire

A mechanical device made of rubber,
chemicals, fabric and steel or other materi-
als, that, when mounted on an automotive
wheel, provides the traction and contains
the gas or fluid that sustains the load

Radial ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at substan-
tially 90 degrees to the centerline of the
tread

Reinforced tire

A tire designed to operate at higher loads
and at higher inflation pressures than the
corresponding standard tire

Section width

The linear distance between the exteriors
of the sidewalls of an inflated tire, exclud-
ing elevations due to labeling, decoration,
or protective bands

Sidewall

That portion of a tire between the tread
and bead

Tire related term

Meaning

529

9-1. Specifications

COROLLA H/B_U

9

Vehicle

 specificatio

ns

*

: Table 1 -Occupant loading and distribution for vehicle normal load for var-

ious designated seating capacities

Sidewall separation

The parting of the rubber compound from
the cord material in the sidewall

Snow tire

A tire that attains a traction index equal to
or greater than 110, compared to the
ASTM E-1136 Standard Reference Test
Tire, when using the snow traction test as
described in ASTM F-1805-00, Standard
Test Method for Single Wheel Driving Trac-
tion in a Straight Line on Snow-and
Ice-Covered Surfaces, and which is

marked with an Alpine Symbol (

) on at

least one sidewall

Test rim

The rim on which a tire is fitted for testing,
and may be any rim listed as appropriate
for use with that tire

Tread

That portion of a tire that comes into con-
tact with the road

Tread rib

A tread section running circumferentially
around a tire

Tread separation

Pulling away of the tread from the tire car-
cass

Treadwear indicators (TWI)

The projections within the principal
grooves designed to give a visual indica-
tion of the degrees of wear of the tread

Wheel-holding fixture

The fixture used to hold the wheel and tire
assembly securely during testing

Tire related term

Meaning

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution in

a normally loaded vehi-

cle

2 through 4

2

2 in front

5 through 10

3

2 in front, 1 in second

seat

530

9-1. Specifications

COROLLA H/B_U

11 through 15

5

2 in front, 1 in second

seat, 1 in third seat, 1 in

fourth seat

16 through 20

7

2 in front, 2 in second

seat, 2 in third seat, 1 in

fourth seat

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution in

a normally loaded vehi-

cle

531

9-2. Customization

COROLLA H/B_U

9

Vehicle

 specificatio

ns

9-2.Customization

■

Changing by using the navi-
gation/multimedia system

1

Press the “MENU” button.

2

Select “Setup” on the “Menu”
screen.

3

Select “General” or “Vehicle”
on the “Setup” screen.

Various setting can be changed.

Refer to the list of settings that can

be changed for details.

■

Changing by using the
meter control switches

1

Press

 or

 of the meter

control switch to select

.

2

Press

 or

 of the meter

control switch to select the
desired item to be custom-
ized.

3

Press or press and hold

.

The available settings will differ
depending on if

 is pressed or

pressed and held. Follow the

instructions on the display.

Some function settings are changed simultaneously with other func-
tions being customized. Contact your Toyota dealer for further
details.

Settings that can be changed using the navigation or multimedia
system screen (vehicles with a navigation or multimedia system)

Customizable features

Your vehicle includes a vari-
ety of electronic features
that can be personalized to
suit your preferences. The
settings of these features
can be changed using the
multi-information display,
the navigation/multimedia
system, or at your Toyota
dealer.

Customizing vehicle fea-
tures

WARNING

■

During customization

As the engine needs to be run-

ning during customization, ensure

that the vehicle is parked in a

place with adequate ventilation. In

a closed area such as a garage,

exhaust gases including harmful

carbon monoxide (CO) may col-

lect and enter the vehicle. This

may lead to death or a serious

health hazard.

NOTICE

■

During customization

To prevent battery discharge,

ensure that the engine is running

while customizing features.

Customizable features

532

9-2. Customization

COROLLA H/B_U

Settings that can be changed using the meter control switches
Settings that can be changed by your Toyota dealer

Definition of symbols: O = Available, — = Not available

■

Gauges, meters and multi-information display (



P.70, 74, 78,

82)

*1

:For details about each function:



P.87

Function

*1

Default setting Customized setting

Language

English

French

O O —

Spanish

Units

*2

miles (MPG)

km (km/L)

— O —

km (L/100 km)

miles (MPG Impe-

rial)

Speedometer display

*3

Analog

Digital

— O —

Eco Driving Indicator
Light

*4

On

Off

— O —

Fuel economy display

Total average

(Average fuel

consumption

[after reset])

Trip average (Aver-

age fuel consump-

tion [after start])

— O —

Tank average

(Average fuel con-

sumption [after

refuel])

Audio system linked dis-
play

On

Off

— O —

Drive information type

After start

After reset

— O —

Drive information items
(First item)

Distance

Average vehicle

speed

— O —

Elapsed time

Drive information items
(Second item)

Elapsed time

Average vehicle

speed

— O —

Distance

Pop-up display

On

Off

— O —

533

9-2. Customization

COROLLA H/B_U

9

Vehicle

 specificatio

ns

*2

:The default setting varies according to country.

*3

:7-inch display

*4

:If equipped

■

Head-up display

*

 (



P.89)

*

: If equipped

■

Door lock (



P.101, 105, 500)

Function

Default setting Customized setting

Head-up display

On

Off

— O —

Gauge information

Tachometer

Eco Driving Indica-

tor

*

— O —

No content

Route guidance to desti-
nation/street name

*

On

Off

— O —

Driving support system
display

On

Off

— O —

Compass

*

On

Off

— O —

Audio system operation
status

*

On

Off

— O —

Function

Default setting Customized setting

Unlocking using a
mechanical key

Driver’s door

unlocked in

one step, all

doors

unlocked in

two step

All doors unlocked

in one step

— — O

Automatic door locking
function

Shift position

linked door

locking opera-

tion

Off

O — O

Speed linked door

locking operation

Automatic door unlock-
ing function

Shift position

linked door

unlocking

operation

Off

O — O

Driver’s door linked

door unlocking

operation

534

9-2. Customization

COROLLA H/B_U

■

Smart key system and wireless remote control (



P.101, 108)

■

Smart key system (



P.101, 108)

■

Wireless remote control (



P.99, 101, 105)

Function

Default setting Customized setting

Operating signal (Buzz-
ers)

5

Off

O — O

1 to 7

Operation signal (Emer-
gency flashers)

On

Off

O — O

Time elapsed before
automatic door lock
function is activated if
door is not opened after
being unlocked

60 seconds

Off

O — O

30 seconds

120 seconds

Open door warning
buzzer

On

Off

— — O

Function

Default setting Customized setting

Smart key system

On

Off

— — O

Smart door unlocking

Driver’s door

All the doors

O — O

Time elapsed before
unlocking all the door
when gripping and hold-
ing the driver’s door
handle

2.0 seconds

Off

— — O

1.5 seconds

2.5 seconds

Number of consecutive
door lock operations

2 times

As many as

desired

— — O

Function

Default setting Customized setting

Wireless remote control

On

Off

— — O

Unlocking operation

Driver’s door

unlocked in

one step, all

doors

unlocked in

two step

All doors unlocked

in one step

O — O

535

9-2. Customization

COROLLA H/B_U

9

Vehicle

 specificatio

ns

■

Power windows (



P.125)

■

Automatic light control system (



P.160)

■

Lights (



P.160)

Theft deterrent panic
mode

On

Off

— — O

Locking operation when
door opened

On

Off

O — O

Function

Default setting Customized setting

Mechanical key linked
operation

Off

On

— — O

Wireless remote control
linked operation

Off

On (open only)

— — O

Wireless remote control
linked operation signal
(buzzer)

On

Off

— — O

Function

Default setting Customized setting

Light sensor sensitivity

Standard

-2 to 2

O — O

Time elapsed before
headlights automatically
turn off after doors are
closed

30 seconds

Off

O — O

60 seconds

90 seconds

Windshield wiper linked
headlight illumination

On

Off

— — O

Function

Default setting Customized setting

Daytime running light
system

On

Off

O — O

Function

Default setting Customized setting

536

9-2. Customization

COROLLA H/B_U

■

PCS (Pre-Collision System) (



P.178)

■

LTA (Lane Tracing Assist)

*

/LDA (Lane Departure Alert with

steering control)

*

 (



P.186, 196)

*

: If equipped

■

RSA (Road Sign Assist)

*

 (



P.224)

*

: If equipped

Function

Default setting Customized setting

PCS (Pre-Collision Sys-
tem)

On

Off

— O —

Adjust alert timing

Middle

Far

— O —

Near

Function

Default setting Customized setting

Lane centering function

*

On

Off

— O —

Steering assist function

On

Off

— O —

Alert sensitivity

High

Standard

— O —

Vehicle sway warning
function

On

Off

— O —

Vehicle sway warning
sensitivity

Standard

High

— O —

Low

Function

Default setting Customized setting

RSA (Road Sign Assist)

On

Off

— O —

Excess speed notifica-
tion method

Display only

No notification

— O —

Display and buzzer

Excess speed notifica-
tion level

1 mph (2 km/h)

3 mph (5 km/h)

— O —

5 mph (10 km/h)

Other notifications
method (Do not enter
notification)

Display only

No notification

— O —

Display and buzzer

537

9-2. Customization

COROLLA H/B_U

9

Vehicle

 specificatio

ns

■

BSM (Blind Spot Monitor)

*

 (



P.227)

*

: If equipped

■

Automatic air conditioning system (



P.386)

■

Illumination (



P.395)

■

Vehicle customization

●

When the smart key system is off,

Smart door unlocking cannot be

customized.

●

When the doors remain closed

Function

Default setting Customized setting

BSM (Blind Spot Moni-
tor)

On

Off

— O —

Outside rear view mirror
indicator brightness

Bright

Dim

— O —

Alert timing for pres-
ence of approaching
vehicle (sensitivity)

Intermediate

Early

— O —

Late

Only when vehicle

detected in blind

spot

Function

Default setting Customized setting

A/C auto switch opera-
tion

On

Off

O — O

Function

Default setting Customized setting

Time elapsed before the
interior lights turn off

15 seconds

Off

O — O

7.5 seconds

30 seconds

Operation after the
engine switch is turned
off

On

Off

— — O

Operation when the
doors are unlocked

On

Off

— — O

Operation when you
approach the vehicle
with the electronic key
on your person

On

Off

— — O

538

9-2. Customization

COROLLA H/B_U

after unlocking the doors and the

automatic door lock function is

activated, the signals will be gen-

erated in accordance with the

operation signal (buzzer) and the

operation signal (emergency

flashers) settings.

■

In the following situations, cus-

tomize mode in which the set-

tings can be changed through

the multi-information display

will automatically be turned off

●

A warning message appears after

the customize mode screen is dis-

played

●

The engine switch is turned off.

●

The vehicle begins to move while

the customize mode screen is dis-

played.

539

9-3. Initialization

COROLLA H/B_U

9

Vehicle

 specificatio

ns

9-3.Initialization

Items to initialize

The following items must be initialized for normal system
operation after such cases as the battery being reconnected,
or maintenance being performed on the vehicle:

List of items to initialize

Item

When to initialize

Reference

Message indicat-
ing maintenance is
required

• After maintenance is performed

P.420

Tire pressure warn-
ing system

• When rotating the tires.
• When the tire inflation pressure

is changed, such as when the
tire size is changed.

• When the tire inflation pressure

is changed, such as when
changing traveling speed.

• When changing between two

registered wheel sets

P.442

540

9-3. Initialization

COROLLA H/B_U

541

COROLLA H/B_U

10

10

For ow

ner
s

For owners

.

10-1.For owners

Reporting safety defects for

U.S. owners...............

542

Seat belt instructions for

Canadian owners (in
French)......................

542

SRS airbag instructions for

Canadian owners (in
French)......................

544

542

10-1. For owners

COROLLA H/B_U

10-1.For owners



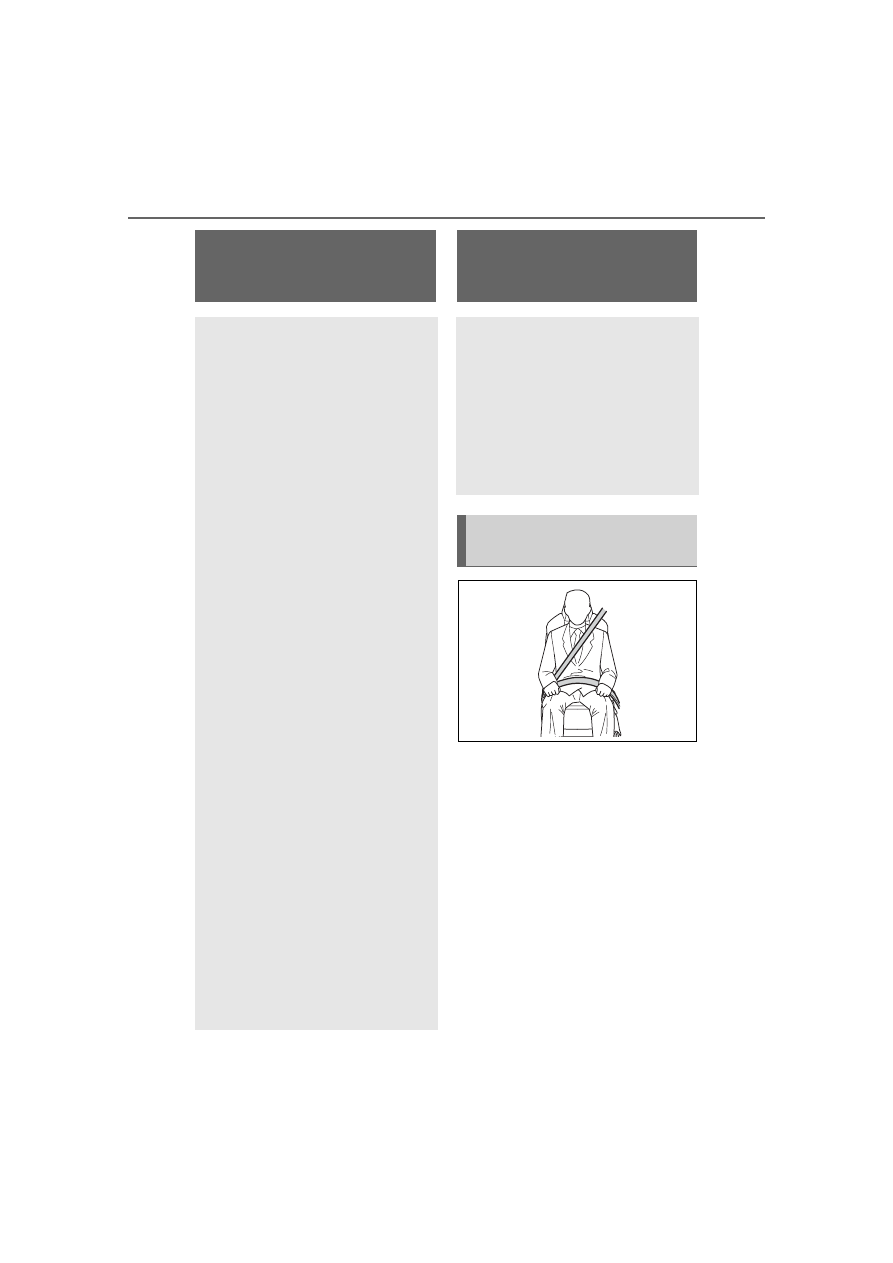

Déroulez la sangle diagonale
de telle sorte qu'elle passe
bien sur l'épaule, sans pour
autant être en contact avec le
cou ou glisser de l'épaule.



Placez la sangle abdominale
le plus bas possible sur les
hanches.



Réglez la position du dossier
de siège. Asseyez-vous le
dos droit et calez-vous bien
dans le siège.



Ne vrillez pas la ceinture de

Reporting safety

defects for U.S. own-

ers

If you believe that your vehicle
has a defect which could
cause a crash or could cause
injury or death, you should
immediately inform the
National Highway Traffic
Safety Administration
(NHTSA) in addition to notify-
ing Toyota Motor Sales,
U.S.A., Inc. (Toll-free:
1-800-331-4331).

If NHTSA receives similar
complaints, it may open an
investigation, and if it finds
that a safety defect exists in a
group of vehicles, it may order
a recall and remedy cam-
paign. However, NHTSA can-
not become involved in
individual problems between
you, your dealer, or Toyota
Motor Sales, U.S.A., Inc.

To contact NHTSA, you may
call the Vehicle Safety Hotline
toll-free at 1-888-327-4236
(TTY: 1-800-424-9153); go to

http://www.safercar.gov

 ; or

write to: Administrator,
NHTSA, 1200 New Jersey
Ave, S.E., Washington, DC
20590. You can also obtain
other information about motor
vehicle safety from

http://www.safercar.gov

.

Seat belt instructions

for Canadian owners

(in French)

The following is a French
explanation of seat belt
instructions extracted from
the seat belt section in this
manual.

See the seat belt section for
more detailed seat belt
instructions in English.

Utilisation correcte des
ceintures de sécurité

543

10-1. For owners

COROLLA H/B_U

10

For ow

ner
s

sécurité.

■

Traitement des ceintures de
sécurité

Nettoyez avec un chiffon ou une
éponge humidifiés avec de l'eau
savonneuse tiède. Vérifiez
régulièrement que les ceintures
ne sont pas usées, effilochées
ou entaillées excessivement.

Entretien et soin

WARNING

■

Détérioration et usure des

ceintures de sécurité

Inspectez le système de ceintures

de sécurité régulièrement. Con-

trôlez l'absence de coupures,

d'effilochages et de pièces

desserrées. N'utilisez pas une

ceinture de sécurité endommagée

avant qu'elle ne soit remplacée.

Une ceinture de sécurité endom-

magée ne permet pas de protéger

un occupant de blessures graves

ou mortelles.

544

10-1. For owners

COROLLA H/B_U

■

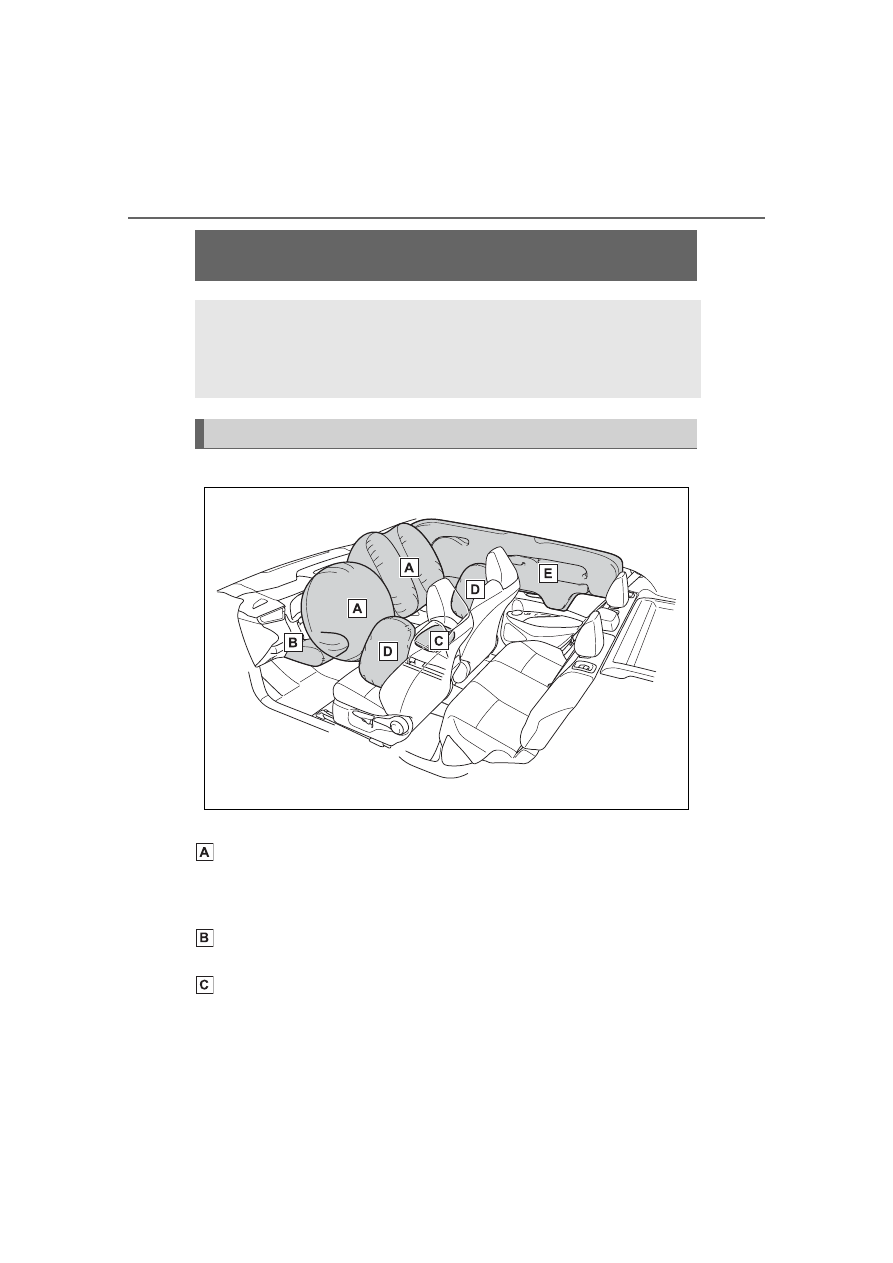

Emplacement des coussins gonflables SRS



Coussins gonflables frontaux SRS

Coussin gonflable conducteur/coussin gonflable du passager
avant SRS

Participe à la protection de la tête et du thorax du conducteur et du pas-
sager avant contre les chocs contre les éléments de l'habitacle

Coussin gonflable de genoux SRS

Participe à la protection du conducteur

Coussin gonflable de coussin de siège SRS

Contribue à retenir le passager avant

SRS airbag instructions for Canadian owners (in

French)

The following is a French explanation of SRS airbag instruc-
tions extracted from the SRS airbag section in this manual.

See the SRS airbag section for more detailed SRS airbag instruc-
tions in English.

Système de coussins gonflables SRS

545

10-1. For owners

COROLLA H/B_U

10

For ow

ner
s



Coussins gonflables latéraux et rideaux SRS

Coussins gonflables latéraux avant SRS

Participent à la protection du torse des occupants de siège avant

Coussins gonflables rideaux SRS

• Participent principalement à la protection de la tête des occupants des

sièges latéraux

• Peut contribuer à empêcher les occupants d’être éjectés du véhicule en

cas de tonneau

■

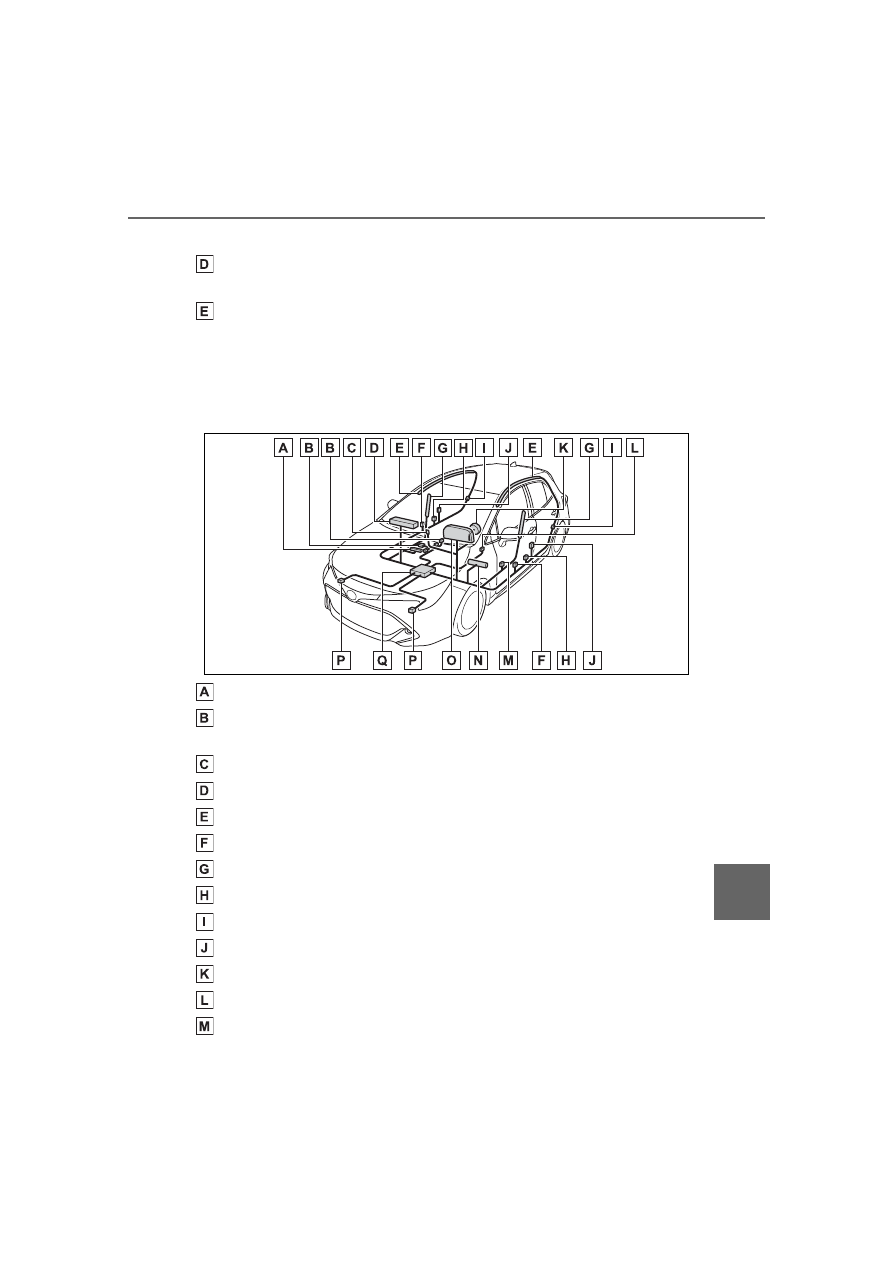

Composants du système de coussins gonflables SRS

Coussin gonflable de coussin de siège
Système de classification de l'occupant du siège passager avant
(ECU et capteurs)
Témoins indicateurs “AIR BAG ON” et “AIR BAG OFF”
Coussin gonflable passager avant
Coussins gonflables rideaux
Capteurs d'impact latéral (portes avant)
Coussins gonflables latéraux
Prétensionneurs de ceintures de sécurité et limiteurs de force
Capteurs d'impact latéral (arrière)
Capteurs d'impact latéral (avant)
Coussin gonflable conducteur
Contact de boucle de ceinture de sécurité conducteur
Capteur de position du siège conducteur

546

10-1. For owners

COROLLA H/B_U

Coussin gonflable de genoux du conducteur
Témoin d'avertissement SRS
Capteurs d'impact avant
Ensemble de capteurs de coussins gonflables

Votre véhicule est équipé de COUSSINS GONFLABLES INTELLI-
GENTS conçus selon les normes de sécurité américaines applica-
bles aux véhicules à moteur (FMVSS208). L'ensemble de capteurs
de coussins gonflables (ECU) régule le déploiement des coussins
gonflables sur la base des informations qu'il reçoit des capteurs,
etc., indiqués ci-dessus dans le schéma illustrant les composants du
système. Parmi ces informations figurent la gravité du choc et l'occu-
pation du véhicule par les passagers. Le déploiement rapide des
coussins gonflables est obtenu au moyen d'une réaction chimique
dans les dispositifs pyrotechniques, qui produit un gaz inoffensif per-
mettant d'amortir le mouvement des occupants.

WARNING

■

Précautions relatives aux

coussins gonflables SRS

Respectez les précautions suiva-

ntes concernant les coussins gon-

flables SRS.

Le non-respect de ces précau-

tions peut occasionner des bless-

ures graves, voire mortelles.

●

Le conducteur et tous les pas-

sagers du véhicule doivent por-

ter correctement leur ceinture

de sécurité.

Les coussins gonflables SRS

sont des dispositifs supplémen-

taires à utiliser avec les cein-

tures de sécurité.

●

Le coussin gonflable conduc-

teur SRS se déploie avec une

force considérable, pouvant

occasionner des blessures

graves, voire mortelles, si le

conducteur se trouve très près

du coussin gonflable. L'autorité

fédérale chargée de la sécurité

routière aux États-Unis

(NHTSA) conseille:

La zone à risque du coussin gon-

flable conducteur se situant dans

les premiers 2 à 3 in. (50 à 75

mm) de déploiement, vous placer

à 10 in. (250 mm) de votre cous-

sin gonflable conducteur vous

garantit une marge de sécurité

suffisante. Cette distance est à

mesurer entre le centre du volant

et le sternum. Si vous êtes assis à

moins de 10 in. (250 mm), vous

pouvez changer votre position de

conduite de plusieurs façons:
• Reculez votre siège le plus pos-

sible, de manière à pouvoir

encore atteindre confortable-

ment les pédales.

547

10-1. For owners

COROLLA H/B_U

10

For ow

ner
s

WARNING

• Inclinez légèrement le dossier

du siège.

Bien que les véhicules aient une

conception différente, un grand

nombre de conducteurs peu-

vent s'asseoir à une distance de

10 in. (250 mm), même avec le

siège conducteur complètement

avancé, simplement en inclinant

un peu le dossier de siège. Si

vous avez des difficultés à voir

la route après avoir incliné le

dossier de votre siège, utilisez

un coussin ferme et antidéra-

pant pour vous rehausser ou

remontez le siège si votre

véhicule est équipé de cette

fonction.

• Si votre volant est réglable,

inclinez-le vers le bas. Cela a

pour effet d'orienter le coussin

gonflable en direction de votre

poitrine plutôt que de votre tête

et de votre cou.

Réglez votre siège selon les

recommandations de la NHTSA

ci-dessus, tout en conservant le

contrôle des pédales, du volant et

la vue des commandes du tab-

leau de bord.

●

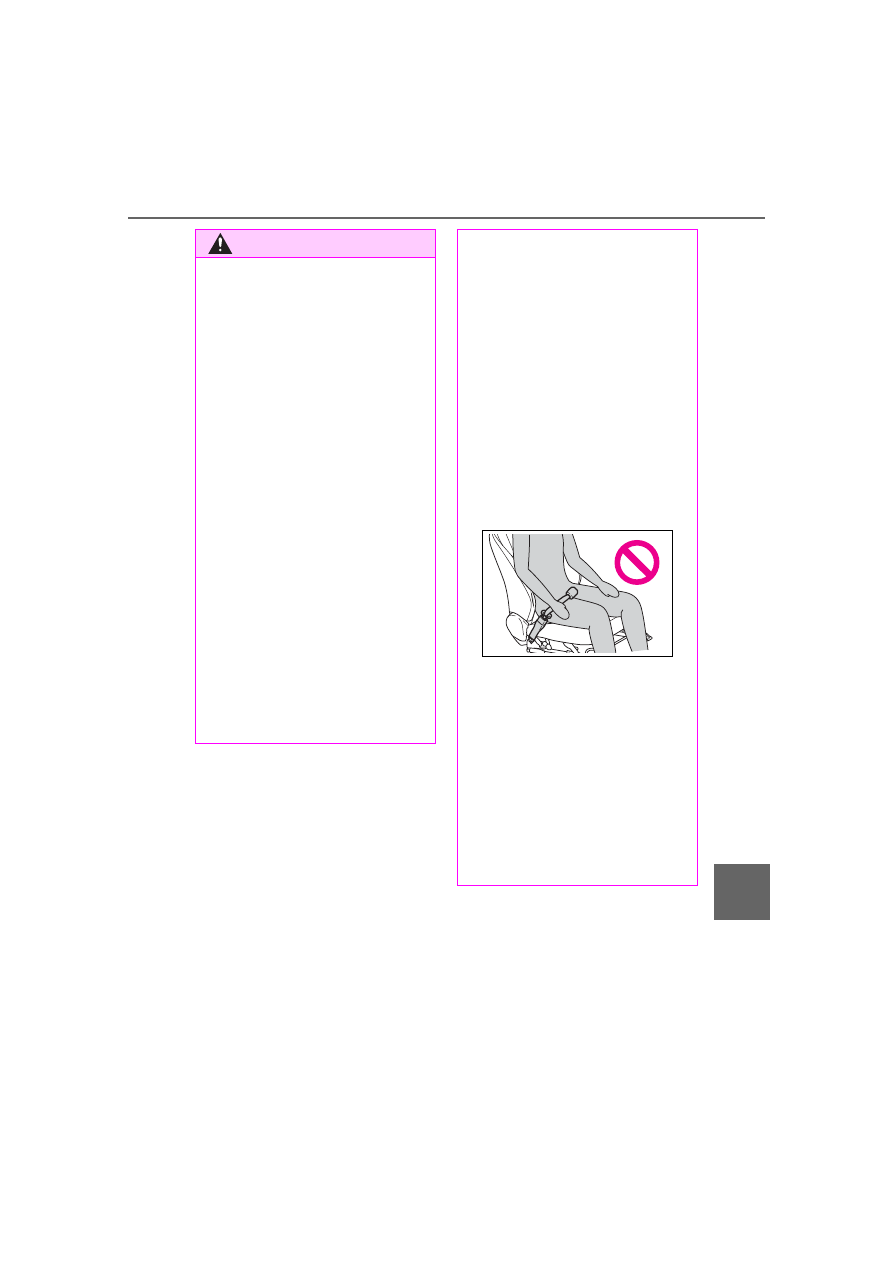

Si vous attachez une rallonge

de ceinture de sécurité aux bou-

cles de ceinture de sécurité

avant, sans l'attacher au pêne

de la ceinture de sécurité, les

coussins gonflables frontaux

SRS déterminent que le con-

ducteur et le passager avant ont

attaché leur ceinture de sécu-

rité, bien que la ceinture de

sécurité ne soit pas attachée.

Dans ce cas, les coussins gon-

flables frontaux SRS peuvent

ne pas se déployer correcte-

ment en cas de collision, pou-

vant occasionner des blessures

graves, voire mortelles. Veillez

à porter la rallonge de ceinture

de sécurité.

●

Le coussin gonflable passager

avant SRS se déploie égale-

ment avec une force con-

sidérable, pouvant occasionner

des blessures graves, voire

mortelles, si le passager avant

se trouve très près du coussin

gonflable. Le siège du passager

avant doit être éloigné le plus

possible du coussin gonflable

en réglant le dossier de siège

de façon à ce que le passager

avant soit assis bien droit dans

le siège.

548

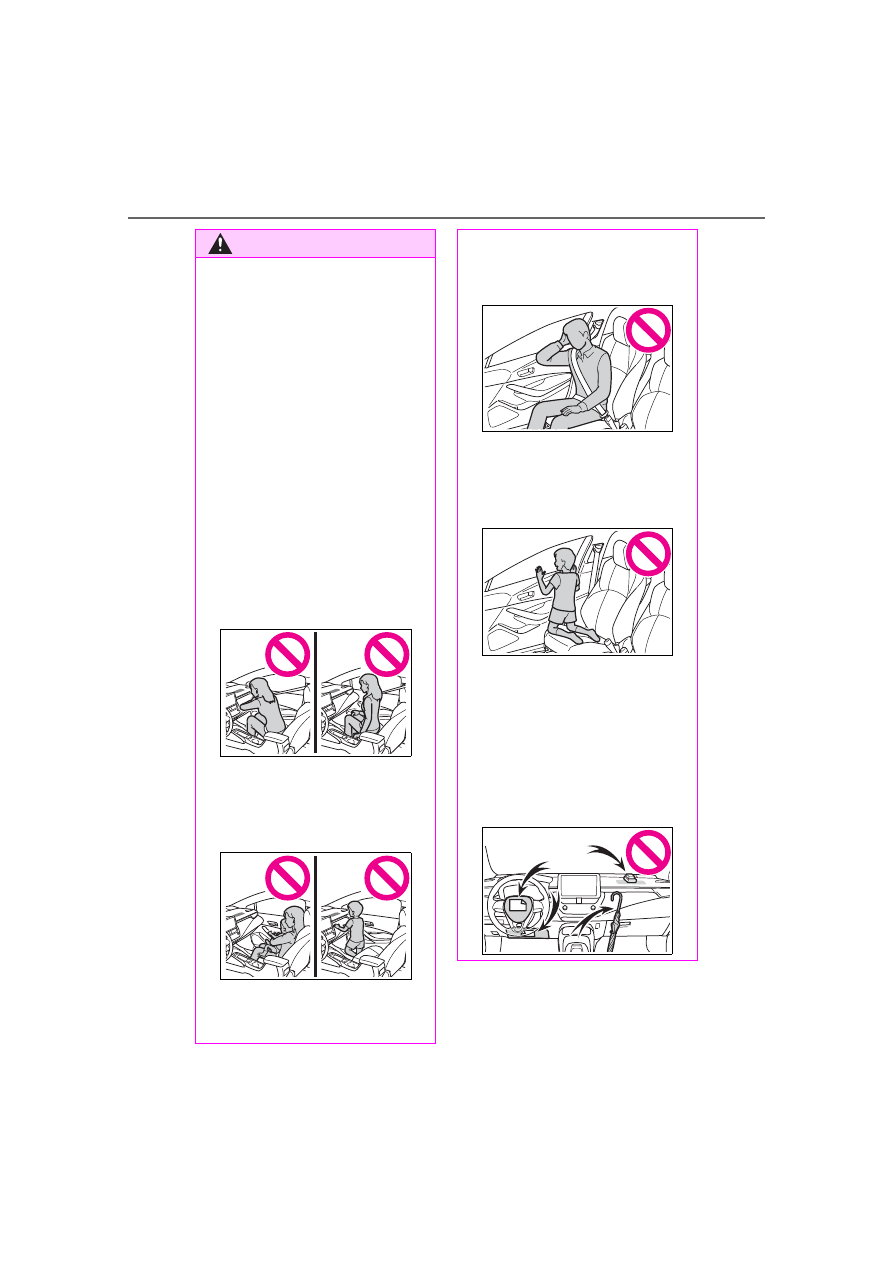

10-1. For owners

COROLLA H/B_U

WARNING

●

Les nourrissons et les enfants

qui ne sont pas correctement

assis et/ou attachés peuvent

être grièvement blessés ou tués

par le déploiement d'un coussin

gonflable. Un nourrisson ou un

enfant trop petit pour utiliser une

ceinture de sécurité doit être

correctement attaché au moyen

d'un siège de sécurité enfant.

Toyota recommande vivement

d'installer tous les nourrissons

et enfants sur les sièges arrière

du véhicule et de prévoir pour

eux des systèmes de retenue

adaptés. Les sièges arrière sont

plus sûrs pour les nourrissons

et les enfants que le siège du

passager avant.

●

Ne vous asseyez pas sur le

bord du siège et ne vous

appuyez pas contre la planche

de bord.

●

Ne laissez pas un enfant rester

debout devant le coussin gon-

flable passager avant SRS ou

s'asseoir sur les genoux du pas-

sager avant.

●

Ne laissez pas les occupants

des sièges avant voyager avec

un objet sur les genoux.

●

Ne vous appuyez pas contre la

porte, le rail latéral de toit ou les

montants avant, latéraux et

arrière.

●

Ne laissez personne s'age-

nouiller sur le siège passager

en appui contre la porte ou sor-

tir la tête ou les mains à

l'extérieur du véhicule.

●

Ne fixez rien et ne posez rien

sur des emplacements tels que

la planche de bord, la garniture

du volant et la partie inférieure

du tableau de bord.

Ces éléments peuvent se trans-

former en projectiles lorsque les

coussins gonflables conducteur,

passager avant et genoux SRS

se déploient.

549

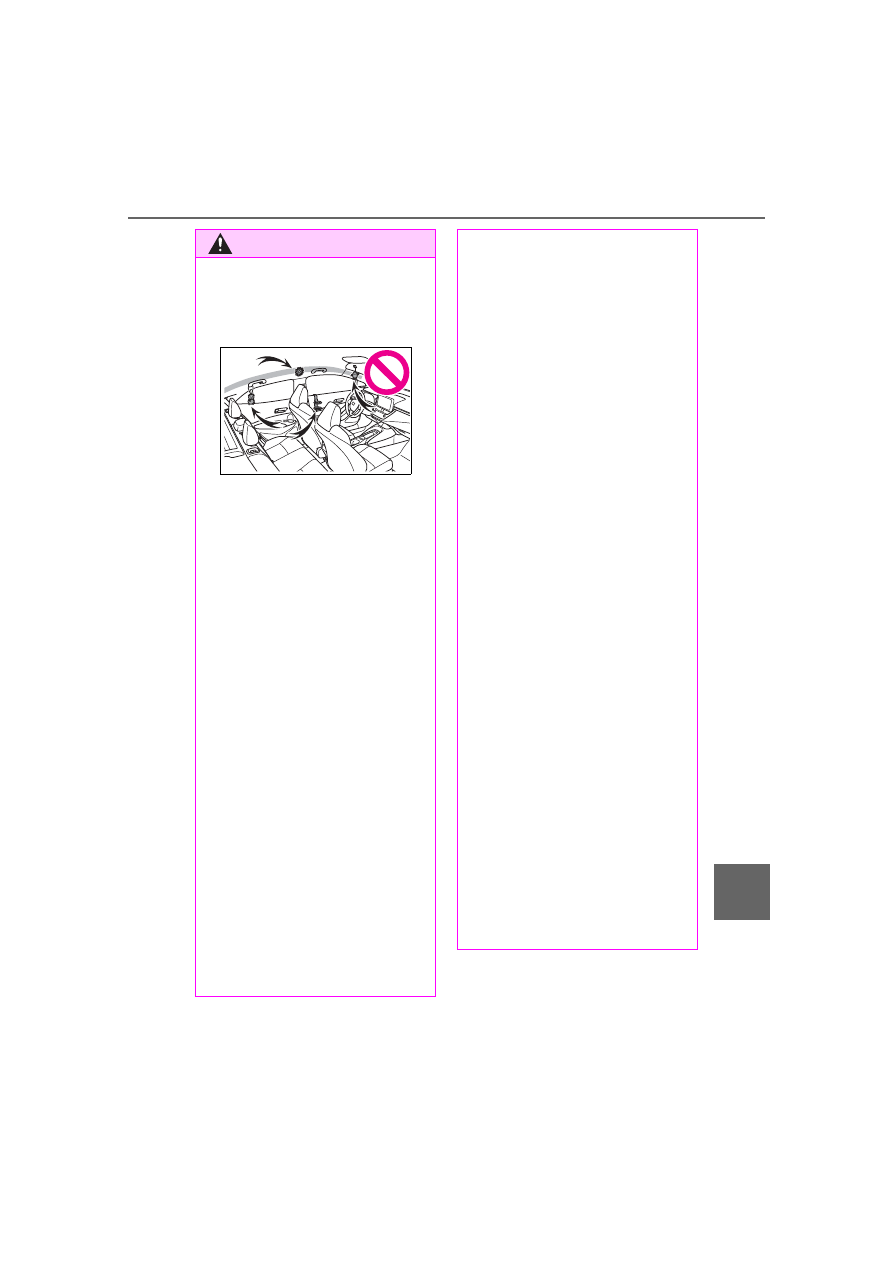

10-1. For owners

COROLLA H/B_U

10

For ow

ner
s

WARNING

●

Ne fixez rien aux portes, à la

vitre du pare-brise, aux vitres

latérales, aux montants avant et

arrière, au rail latéral de toit et à

la poignée de maintien.

●

Ne suspendez aucun cintre ou

objet dur aux crochets à vête-

ments. Tous ces objets pour-

raient se transformer en

projectiles et causer des bless-

ures graves, voire mortelles en

cas de déploiement des couss-

ins gonflables rideaux SRS.

●

Si un cache en vinyle est placé

sur la zone où le coussin gon-

flable de genoux du conducteur

SRS se déploie, assurez-vous

de le retirer.

●

N'utilisez aucun accessoire de

siège recouvrant les zones de

déploiement des coussins gon-

flables latéraux SRS et du cous-

sin gonflable de coussin de

siège SRS, car il risque de

gêner le déploiement des cous-

sins gonflables SRS. De tels

accessoires peuvent empêcher

les coussins gonflables latéraux

et le coussin gonflable de cous-

sin de siège de s'activer cor-

rectement, désactiver le

système ou entraîner le déploie-

ment accidentel des coussins

gonflables latéraux et du cous-

sin gonflable de coussin de

siège, occasionnant des bless-

ures graves, voire mortelles.

●

Évitez de faire subir des chocs

ou des pressions excessives

aux parties renfermant les com-

posants de coussins gonflables

SRS ou aux portes avant.

En effet, cela pourrait entraîner

un dysfonctionnement des

coussins gonflables SRS.

●

Ne touchez aucun composant

immédiatement après le

déploiement (gonflage) des

coussins gonflables SRS, car ils

peuvent être chauds.

●

Si vous avez des difficultés à

respirer après le déploiement

des coussins gonflables SRS,

ouvrez une porte ou une vitre

pour faire entrer de l'air frais, ou

bien descendez du véhicule si

cela ne présente pas de danger.

Essuyez tout résidu dès que

possible afin d'éviter d'éventu-

elles irritations de la peau.

●

Si les parties renfermant les

coussins gonflables SRS,

comme les garnitures du volant

et des montants avant et

arrière, sont endommagées ou

craquelées, faites-les remplacer

par votre concessionnaire Toy-

ota.

●

Ne placez rien sur le siège du

passager avant, comme un

coussin par exemple. Cela a

pour conséquence de répartir le

poids du passager sur toute la

surface du siège, ce qui

empêche le capteur de détecter

correctement le poids du pas-

sager. En conséquence, les

coussins gonflables frontaux

SRS du passager avant ris-

quent de ne pas se déployer en

cas de collision.

550

10-1. For owners

COROLLA H/B_U

WARNING

■

Modification et mise au rebut

des composants du système

de coussins gonflables SRS

Ne mettez pas votre véhicule au

rebut et ne procédez à aucune

des modifications suivantes sans

consulter votre concessionnaire

Toyota. Les coussins gonflables

SRS peuvent ne pas fonctionner

correctement ou se déployer (se

gonfler) accidentellement, provo-

quant la mort ou de graves bless-

ures.

●

Installation, dépose, démon-

tage et réparation des coussins

gonflables SRS

●

Réparations, modifications,

démontage ou remplacement

du volant, du tableau de bord,

de la planche de bord, des

sièges ou de leur garnissage,

des montants avant, latéraux et

arrière, des rails latéraux de toit,

des panneaux de porte avant,

des garnitures de porte avant

ou des haut-parleurs de porte

avant

●

Modifications du panneau de

porte avant (par exemple,

perçage d'un trou dans le pan-

neau)

●

Réparations ou modifications

des ailes avant, du pare-chocs

avant ou des flancs de l'habita-

cle

●

Installation d'un protège-calan-

dre (pare-buffle, pare-kangou-

rou, etc.), de chasse-neige, de

treuils ou d'un porte-bagages de

toit

●

Modifications du système de

suspension du véhicule

●

Installation d'appareils électro-

niques tels que les émet-

teurs/récepteurs radios mobiles

et les lecteurs CD

●

Modifications de votre véhicule

pour une personne atteinte d'un

handicap physique

551

COROLLA H/B_U

Index

.

What to do if... (Trouble-

shooting) ...................

552

Alphabetical Index.......

555

552

What to do if... (Troubleshooting)

COROLLA H/B_U

1-1.What to do if... (Troubleshooting)

What to do if... (Troubleshooting)



If you lose your mechanical
keys, new genuine mechani-
cal keys can be made by your
Toyota dealer. (



P.500)



If you lose your electronic
keys, the risk of vehicle theft
increases significantly. Con-
tact your Toyota dealer imme-
diately. (



P.500)



Is the electronic key battery
weak or depleted? (



P.450)



Is the engine switch in ON?

When locking the doors, turn the
engine switch off. (



P.143)



Is the electronic key left inside
the vehicle?

When locking the doors, make sure
that you have the electronic key on
your person.



The function may not operate

properly due to the condition
of the radio wave. (



P.109)



Is the child-protector lock set?

The rear door cannot be opened
from inside the vehicle when the
lock is set. Open the rear door from
outside and then unlock the
child-protector lock. (



P.104)



Vehicles with a continuously
variable transmission: Did you
press the engine switch while
firmly depressing the brake
pedal? (



P.142)



Vehicles with a manual trans-
mission: Did you press the
engine switch while firmly
depressing the clutch pedal?
(



P.142)



Vehicles with a continuously
variable transmission: Is the
shift lever in P? (



P.142)



Is the electronic key any-
where detectable inside the
vehicle? (



P.108)



Is the steering wheel
unlocked? (



P.142)

If you have a problem,
check the following before
contacting your Toyota
dealer.

The doors cannot be
locked, unlocked, opened
or closed

You lose your keys

The doors cannot be
locked or unlocked

The rear door cannot be
opened

If you think something is
wrong

The engine does not start

553

What to do if... (Troubleshooting)

COROLLA H/B_U



Is the electronic key battery
weak or depleted?

In this case, the engine can be
started in a temporary way.
(



P.501)



Is the battery discharged?
(



P.502)



Is the engine switch in ON?

If you cannot release the shift lever
by depressing the brake pedal with
the engine switch in ON. (



P.148)



It is locked automatically to
prevent theft of the vehicle.
(



P.142)



Is the window lock switch
pressed?

The power window except for the
one at the driver’s seat cannot be
operated if the window lock switch
is pressed. (



P.127)



The auto power off function

will be operated if the vehicle
is left in ACC or ON mode
(the engine is not running) for
a period of time. (



P.146)



The seat belt reminder light is
flashing

Are the driver and the front passen-
ger wearing the seat belts?
(



P.471)



The parking brake indicator is
on

Is the parking brake released?
(



P.154)

Depending on the situation,
other types of warning buzzer
may also sound. (



P.468, 477)



Did anyone inside the vehicle
open a door during setting the
alarm?

The sensor detects it and the alarm
sounds. (



P.66)

Do one of the following to deac-
tivate or stop the alarms:



Unlock the doors.



Turn the engine switch to
ACC or ON, or start the
engine. (The alarm will be
deactivated or stopped after a
few seconds.)

The shift lever cannot be
shifted from P even if you
depress the brake pedal
(vehicles with a continu-
ously variable transmis-
sion)

The steering wheel can-
not be turned after the
engine is stopped

The windows do not open
or close by operating the
power window switches

The engine switch is
turned off automatically

A warning buzzer sounds
during driving

An alarm is activated and
the horn sounds (vehicles
with an alarm)

554

What to do if... (Troubleshooting)

COROLLA H/B_U



Is the electronic key left inside
the vehicle?

Check the message on the
multi-information display. (



P.477)



When a warning light turns on
or a warning message is dis-
played, refer to P.468, 477.



Vehicles with an emergency
tire puncture repair kit: Stop
the vehicle in a safe place and
repair the flat tire temporarily
with the emergency tire punc-
ture repair kit. (



P.479)



Vehicles with spare tire: Stop
the vehicle in a safe place and
replace the flat tire with the
spare tire. (



P.490)



Try the procedure for when
the vehicle becomes stuck in
mud, dirt, or snow. (



P.508)

A warning buzzer sounds
when leaving the vehicle

A warning light turns on
or a warning message is
displayed

When a problem has
occurred

If you have a flat tire

The vehicle becomes
stuck

555

Alphabetical Index

COROLLA H/B_U

Alphabetical Index

A

A/C

Air conditioning filter.............449
Automatic air conditioning sys-

tem .....................................386

ABS (Anti-lock Brake System)

...............................................241

Warning light ........................470

ACA (Active Cornering Assist)

...............................................241

Active Cornering Assist (ACA)

...............................................241

Adaptive Front-lighting System

(AFS)......................................162

AFS (Adaptive Front-lighting

System) .................................162

Air conditioning filter .............449
Air conditioning system

Air conditioning filter.............449
Automatic air conditioning sys-

tem .....................................386

Airbags

Airbag operating conditions....31
Airbag precautions for your child

.............................................34

Correct driving posture...........23
Curtain shield airbag operating

conditions .............................32

Curtain shield airbag precautions

.............................................34

Front passenger occupant clas-

sification system...................38

General airbag precautions....34
Locations of airbags ...............29
Modification and disposal of air-

bags .....................................37

Side airbag operating conditions

.............................................32

Side airbag precautions .........34
Side and curtain shield airbags

operating conditions .............32

Side and curtain shield airbags

precautions...........................34

SRS airbags ...........................29
SRS warning light.................469

Alarm

Alarm ......................................66
Warning buzzer ....................468

AM ............................................302
Anchor brackets .................47, 55
Android Auto...........................313
Antennas (smart key system)108
Anti-lock Brake System (ABS)

...............................................241

Warning light.........................470

Apple CarPlay .........................283
Approach warning ..........210, 220
Apps button (Menu screen) ...253
Armrest....................................411
Assist grips .............................411
Audio .......................................297

Audio source ........................298
Operating information...........321
Reordering the audio source 298
Screen adjustment ...............300
Some basics.........................298
Sound settings......................299
Turning the system on and off

...........................................298

USB/AUX port ......................299
Voice command system .......301

AUDIO button..........................251
Audio button (Menu screen)..253
Audio buttons overview.........251
Audio settings.........................320

Common settings .................320
Radio settings.......................320

Audio source...........................298
Audio system-linked display ...86
Automatic air conditioning sys-

tem .........................................386

Automatic headlight leveling

system ...................................161

556

Alphabetical Index

COROLLA H/B_U

Automatic High Beam ............163
Automatic light control system

...............................................161

Average fuel economy .............84
Average vehicle speed.............86

B

Back door................................105
Back-up light

Replacing light bulbs ............455

Battery

Battery checking...................433
If the battery is discharged ...502
Preparing and checking before

winter..................................246

Replacing .............................504
Warning light ........................469

Blind Spot Monitor (BSM)......227
Bluetooth

®

 audio....................314

Registering/Connecting a Blue-

tooth

®

 device......................316

Bluetooth

®

 button (Setup

screen) ..................................256

Bluetooth

®

 details settings ...271

Bluetooth

®

 setup screen ......271

Connecting a Bluetooth

®

 device

...........................................271

Deleting a Bluetooth

®

 device274

Detailed settings screen.......276
Displaying the Bluetooth

®

 setup

screen ................................271

Editing the Bluetooth

®

 device

information .........................274

Registering a Bluetooth

®

 device

...........................................273

Bluetooth

®

 device information

...............................................274

Bluetooth

®

 hands-free system

...............................................343

Bluetooth

®

 phone message func-

tion.........................................354

Calling the message sender.357

Checking received messages

...........................................355

Displaying the message screen

...........................................354

Receiving a message ...........355
Replying to a message (dicta-

tion reply)............................356

Replying to a message (quick

reply) ..................................357

Bottle holders .........................398
Brake

Brake hold ............................157
Fluid..............................432, 514
Parking brake .......................154
Warning light.........................468

Brake assist ............................241
Break-in tips............................132
Brightness control

Instrument panel light control76,

81

BSM (Blind Spot Monitor) ......227

C

Care

Aluminum wheels .................414
Exterior .................................414
Interior ..................................416
Seat belts .............................416

Cargo capacity........................140
Cargo hooks............................400
Chains......................................247
Child restraint system

Fixed with a LATCH system ...54
Fixed with a seat belt..............49
Front passenger occupant clas-

sification system ...................38

Points to remember ................45
Riding with children ................44
Types of child restraint system

installation method ...............47

Using an anchor bracket ........55

557

Alphabetical Index

COROLLA H/B_U

Child safety

Airbag precautions .................34
Battery precautions ......434, 505
Child restraint system.............47
Heated steering wheel and seat

heater precautions .............393

How your child should wear the

seat belt................................26

Power window lock switch....127
Power window precautions ..126
Rear door child-protectors....104
Removed electronic key battery

precautions.........................451

Seat belt extender precautions

.............................................26

Seat belt precautions .............44

Child-protectors .....................104
Cleaning

Aluminum wheels .................414
Exterior.................................414
Interior ..................................416
Radar sensor........................173
Seat belts .............................416

Clock ...............74, 76, 78, 81, 291
Coat hooks.............................. 411
Command list .........................337
Condenser ..............................432
Console box............................399
Consumption screen................93
Continuously variable transmis-

sion........................................147

If the shift lever cannot be shifted

from P.................................148

M mode ................................150
Paddle shift switches....149, 150

Cooling system ......................431

Engine overheating  .............506

Cruise control

Dynamic radar cruise control214
Dynamic radar cruise control

with full-speed range ..........204

Cup holders ............................398

Current fuel consumption........84
Curtain shield airbags..............29
Customizable features ...........531

D

Daytime running light system160
DCM .................................377, 378
Defogger

Outside rear view mirrors .....389
Rear window.........................389
Windshield............................388

Dimensions .............................510
Dinghy towing.........................141
Display

Dynamic radar cruise control214
Dynamic radar cruise control

with full-speed range ..........204

Head-up display .....................89
LDA (Lane Departure Alert with

steering control)..................201

LTA (Lane-Tracing Assist).....192
Multi-information display.........82
Warning message.................477

Display change button .......75, 80
Distance until next engine oil

change .....................................80

Do-it-yourself maintenance ...420
Door lock

Back door .............................105
Side doors ............................101
Smart key system.................108
Wireless remote control..........99

Doors

Automatic door locking and

unlocking system................104

Back door .............................105
Door glasses ........................125
Door lock ......................101, 105
Open door warning buzzer .102,

104

Outside rear view mirrors .....123
Rear door child-protectors....104

558

Alphabetical Index

COROLLA H/B_U

Side doors ............................101

Drive distance...........................86
Drive information .....................86
Drive-start control ..................132
Driving

Break-in tips .........................132
Correct driving posture...........23
Driving mode select switch...240
Procedures...........................130
Winter drive tips ...................246

Driving information display.....84
Driving range ......................84, 85
Driving support system informa-

tion display .............................86

Dynamic radar cruise control214

Warning message ................222

Dynamic radar cruise control

with full-speed range ...........204

Warning message ................213

E

Eco Driving Indicator .........85, 92
Eco Driving Indicator Light .....85
EDR (Event data recorder).........8
Elapsed time .............................86
Electric Power Steering (EPS)

...............................................241

Warning light ........................471

Electronic key ...........................98

Battery-saving function.........109
If the electronic key does not

operate properly .................500

Replacing the battery ...........450

Emergency flashers ...............460
Emergency tire puncture repair

kit ...........................................479

Emergency, in case of

If a warning buzzer sounds ..468
If a warning light turns on .....468
If a warning message is dis-

played.................................477

If the battery is discharged ...502

If the electronic key does not

operate properly .................500

If the engine will not start......498
If the vehicle is trapped in rising

water...................................461

If you have a flat tire .............479
If you lose your keys.............500
If you think something is wrong

...........................................466

If your vehicle becomes stuck

...........................................508

If your vehicle has to be stopped

in an emergency.................460

If your vehicle needs to be towed

...........................................463

If your vehicle overheats ......506

Engine

ACCESSORY mode .............145
Compartment........................429
Engine switch .......................142
Fuel pump shut off system ...467
Hood.....................................427
How to start the engine ........142
Identification number ............511
If the engine will not start......498
If your vehicle has to be stopped

in an emergency.................460

Ignition switch (engine switch)

...........................................142

Overheating .........................506
Tachometer.......................74, 78

Engine coolant

Capacity ...............................513
Checking ..............................431
Preparing and checking before

winter..................................246

Engine coolant temperature

gauge .................................74, 78

Engine immobilizer system .....64
Engine oil

Capacity ...............................511
Checking ..............................429

559

Alphabetical Index

COROLLA H/B_U

Preparing and checking before

winter..................................246

Warning light ........................469

Engine switch .........................142

Auto power off function ........146
Changing the engine switch

modes ................................145

If your vehicle has to be stopped

in an emergency.................460

Enhanced VSC........................241
Entering letters and num-

bers/list screen operation ...261

Entering letters and numbers261
List screen............................262

EPS (Electric Power Steering)

...............................................241

Warning light ........................471

Establishing an Android Auto

connection ............................284

Establishing an Apple CarPlay

connection ............................283

Event data recorder (EDR).........8

F

Flat tire

Tire pressure warning system

...........................................439

Vehicles without a spare tire 479

Floor mats .................................22
Fluid

Brake....................................514
Clutch ...................................514
Continuously variable transmis-

sion.....................................513

Manual transmission ............514
Washer .................................435

FM ............................................302
Fog lights ................................166

Replacing light bulbs ............455
Switch...................................166

Front fog lights

Replacing light bulbs ............455

Switch...................................166

Front passenger occupant clas-

sification system ....................38

Front seats

Adjustment ...........................115
Cleaning ...............................416
Correct driving posture ...........23
Head restraints .....................118
Seat heaters .........................393

Front side marker lights

Light switch...........................160
Replacing light bulbs ............456

Front turn signal lights

Replacing light bulbs ............455
Turn signal lever ...................153

Fuel

Capacity ...............................511
Fuel gauge .......................74, 78
Fuel pump shut off system ...467
Information ...........................518
Refueling ..............................170
Type......................................511
Warning light.........................471

Fuel consumption

Average fuel economy............84
Current fuel consumption .......84

Fuel economy ...........................84
Fuel filler door

Refueling ..............................170

Fuel gauge...........................74, 78
Fuel pump shut off system....467
Functional overview ...............373
Fuses .......................................452

G

Gauges ................................74, 78
General button (Setup screen)

.......................................256, 290

General settings .....................290

Displaying the general settings

screen.................................290

General settings screen .......290

560

Alphabetical Index

COROLLA H/B_U

Glove box ................................398
Glove box light .......................398
Grocery bag hooks ................400

H

Hands-free system .................343
Head restraints ....................... 118
Headlights

Adaptive Front-lighting System

(AFS)..................................162

Automatic High Beam system

...........................................163

Light switch ..........................160
Replacing light bulbs ............455

Head-up display .......................89

Driving information display area

.............................................89

Driving support system display

area ......................................91

Eco Driving Indicator ..............92
Navigation system-linked display

.............................................89

Pop-up display .......................91
Settings ..................................90

Heated steering wheel ...........393
Heaters

Automatic air conditioning sys-

tem .....................................386

Heated steering wheel .........393
Outside rear view mirrors .....389
Seat heaters.........................393

High mounted stoplight

Replacing light bulbs ............455

Hill-start assist control ..........241
HOME button ..........................260
Home screen...........................260
Hood

Open ....................................427

Hooks

Cargo hooks.........................400
Coat hooks ........................... 411
Grocery bag hooks...............400

Retaining hooks (floor mat) ....22

Horn .........................................121

I

I/M test .....................................423
Identification

Engine ..................................511
Vehicle..................................510

Ignition switch (engine switch)

...............................................142

Auto power off function.........146
Changing the engine switch

modes.................................145

If your vehicle has to be stopped

in an emergency.................460

Illuminated entry system .......396
Indicators ..................................72
Info button (Menu screen) .....253
Initial screen............................257

Caution screen .....................257
Restarting the system...........257

Initialization

Items to initialize...................539
Maintenance.........................420
Power windows ....................125
Tire pressure warning system

...........................................442

Inside rear view mirror ...........122
Instrument panel light control76,

81

Intercooler coolant

Capacity ...............................513

Interior lights...........................395

Front interior light .................395
Rear interior light ..................395

Internet radio...........................307
iPod/iPhone(Apple Carplay ...310

J

Jack

Positioning a floor jack .........428

561

Alphabetical Index

COROLLA H/B_U

Vehicle-equipped jack ..481, 491

Jack handle.....................481, 491
Jam protection function

Power windows ....................125

K

Keyless entry

Smart key system.................108
Wireless remote control .........99

Keys

Battery-saving function.........109
Electronic key.........................98
Engine switch .......................142
If the electronic key does not

operate properly .................500

If you lose your keys ............500
Key number plate ...................98
Keyless entry........101, 106, 108
Mechanical key ......................98
Replacing the battery ...........450
Warning buzzer ....................108
Wireless remote control .........99

Knee airbags.............................29

L

Lane Departure Alert with steer-

ing control (LDA)

Operation .............................196
Warning messages...............203

Lane Tracing Assist (LTA)

Operation .............................186
Warning messages...............195

Language (multi-information dis-

play).........................................87

LATCH anchors ........................54
LDA (Lane Departure Alert with

steering control)

Operation .............................196
Warning messages...............203

LDA (Lane Departure Alert with

steering control) switch.......200

Lever

Auxiliary catch lever .............427
Hood lock release lever........427
Shift lever .....................147, 151
Turn signal lever ...................153
Wiper lever ...........................166

License plate lights

Light switch...........................160
Replacing light bulbs ............456
Wattage ................................516

Light

Wattage ................................516

Light bulbs

Replacing .............................455

Lights

Automatic High Beam system

...........................................163

Front interior lights................395
Headlight switch ...................160
Interior lights.........................395
Interior lights list ...................395
Luggage compartment light..107
Personal lights......................396
Rear interior lights ................395
Replacing light bulbs ............455
Turn signal lever ...................153
Vanity lights ..........................410
Wattage ................................516

Linking multi-information display

and the system .....................265

Lock steering column ............142
LTA (Lane Tracing Assist)

Operation..............................186
Warning messages...............195

Luggage compartment features

...............................................400

Luggage compartment light

Wattage ................................516

Luggage cover ........................401

562

Alphabetical Index

COROLLA H/B_U

M

Maintenance

Do-it-yourself maintenance ..425
General maintenance...........420
Maintenance data.................510
Maintenance requirements...419

Malfunction indicator lamp....469
Manual transmission .............151
Media button (Menu screen)..253
Menu icons ...............................83
Menu screen ...........................253

Menu screen operation ........253

Meter

Clock ................................74, 78
Indicators................................72
Instrument panel light control76,

81

Meter control switches ...........83
Meters ..............................74, 78
Multi-information display ........82
Settings ..................................87
Warning lights.......................468
Warning message ................477

Microphone .............................346
Mirrors

Inside rear view mirror..........122
Outside rear view mirror defog-

gers ....................................389

Outside rear view mirrors .....123
Vanity mirrors .......................410

Mobile Assistant.....................341

Connectable devices and avail-

able functions .....................341

Mobile Assistant operation ...341

Multi-information display

Audio system-linked display...86
Clock ................................76, 81
Driving information display .....84
Driving support system informa-

tion display ...........................86

Dynamic radar cruise control214

Dynamic radar cruise control

with full-speed range ..........204

Eco Driving Indicator ..............85
Fuel economy.........................84
LDA (Lane Departure Alert with

steering control)..................201

LTA (Lane-Tracing Assist).....192
Menu icons .............................83
Meter control switches............83
Navigation system-linked display

.............................................86

Settings ..................................87
Tire pressure ........................439
Vehicle information display.....86
Warning message.................477

N

Navigation system-linked display

...........................................86, 89

Noise from under vehicle...........6

O

Odometer.............................75, 80
Odometer and trip meter display

Display change button......75, 80
Display items ....................75, 80

Oil

Engine oil..............................511

Open tray.................................399
Opener

Back door .............................106
Fuel filler door.......................170
Hood.....................................427

Outside rear view mirrors

Adjustment ...........................123
BSM (Blind Spot Monitor).....227
Folding..................................123
Outside rear view mirror defog-

gers ....................................389

Outside temperature ..........74, 78
Overheating.............................506

563

Alphabetical Index

COROLLA H/B_U

P

Paddle shift switches.....149, 150
Panic mode ...............................99
Parking brake

Operation .............................154
Parking brake engaged warning

buzzer ................................156

Warning light ........................473
Warning message ................156

Parking lights

Light switch ..........................160
Replacing light bulbs ............455

PCS (Pre-Collision System)

Function ...............................178
PCS OFF switch...................180
Warning light ........................473

Personal lights .......................395

Wattage ................................516

Phone ......................................343

About the contacts in the contact

list.......................................347

Phone screen operation .......343
Registering/Connecting a Blue-

tooth

®

 phone ......................345

Some basics.........................344
Troubleshooting....................369
Voice command system .......347
When selling or disposing of the

vehicle ................................347

Phone button ..........................343
Phone button (Menu screen).253
Phone button (Setup screen) 256
Phone settings .......................359

Contacts/Call history settings361
Message settings .................367
Notifications settings ............360
Sounds settings....................359

Placing a call using the Blue-

tooth

®

 hands-free system ...348

By call history .......................348
By contacts list .....................349

By favorites list .....................349
By home screen ...................351
By keypad.............................350

Power outlets ..........................403
Power steering (Electric power

steering system) ...................241

Warning light.........................471

POWER VOLUME knob ..........298
Power windows

Door lock linked window opera-

tion......................................126

Jam protection function ........125
Operation..............................125
Window lock switch ..............127

Pre-Collision System (PCS)

Function................................178
PCS OFF switch...................180
Warning light.........................473

R

Radar cruise control...............214
Radar cruise control (dynamic

radar cruise control with
full-speed range)...................204

Radiator ...................................432
Radio........................................302

Displaying the radio ID .........305
How to subscribe to SiriusXM

Satellite Radio ....................304

Presetting a station...............302
Radio broadcast data system303
Refer to the table below to iden-

tify the problem and take the
suggested corrective action305

Rear seats ...............................116

Head restraints .....................118

Rear side marker lights

Light switch...........................160

Rear turn signal lights

Replacing light bulbs ............455
Turn signal lever ...................153

564

Alphabetical Index

COROLLA H/B_U

Rear view mirror

Inside rear view mirror..........122
Outside rear view mirrors .....123

Rear view monitor system.....232

If you notice any symptoms..237

Rear window defogger...........389
Rear window wiper.................168
Receiving a call using the Blue-

tooth

®

 hands-free system ...351

Refueling

Capacity ............................... 511
Fuel types............................. 511
Opening the fuel tank cap ....170

Registering/Connecting a Blue-

tooth

®

 device ........................266

Profiles .................................269
Registering a Bluetooth

®

 audio

player for the first time........269

Registering a Bluetooth

®

 phone

for the first time ..................266

Replacing

Electronic key battery...........450
Fuses ...................................452
Light bulbs............................455

Reporting safety defects for U.S.

owners...................................542

Resetting the message indicat-

ing maintenance is required420

Road Sign Assist....................224
RSA (Road Sign Assist) .........224

S

Safety Connect .........................58
Screen adjustment .................264
Seat belt reminder light .471, 472
Seat belts ..................................25

Automatic Locking Retractor ..27
Child restraint system installation

.............................................47

Cleaning and maintaining the

seat belt..............................416

Emergency Locking Retractor 27

How to wear your seat belt.....26
How your child should wear the

seat belt................................26

Pregnant women, proper seat

belt use.................................25

Reminder light and buzzer .471,

472

Seat belt extender ..................26
Seat belt pretensioners ..........28
SRS warning light.................469

Seat heaters ............................393
Seating capacity .....................140
Seats

Adjustment ...........................115
Adjustment precautions........115
Child seats/child restraint system

installation ............................45

Cleaning ...............................416
Head restraints .....................118
Properly sitting in the seat ......23
Seat heaters .........................393

Secondary Collision Brake ....241
Sensor

Automatic headlight system .161
Automatic High Beam system

...........................................163

BSM (Blind Spot Monitor).....227
LDA (Lane Departure Alert with

steering control)..................196

LTA (Lane Tracing Assist) .....186
Radar sensor................172, 229

Service reminder message ....420
Setup button (Menu screen) 253,

256

Setup screen ...........................256
Shift lever

Continuously variable transmis-

sion.....................................147

Manual transmission ............151

Side airbags ..............................29
Side marker lights

Light switch...........................160

565

Alphabetical Index

COROLLA H/B_U

Wattage ................................516

Side mirrors

Adjustment ...........................123
BSM (Blind Spot Monitor).....227
Folding .................................123

Side turn signal lights

Replacing light bulbs ............455
Turn signal lever...................153

Side windows .........................125
SiriusXM (SXM).......................302
Smart key system

Antenna location ..................108
Entry functions .............101, 106
Starting the engine ...............142

Snow tires ...............................246
Spare tire

Inflation pressure..................515
Storage location ...................491

Spark plug...............................513
Specifications .........................510
Speedometer ......................74, 78
Status icon..............................254

Status icon explanation ........254

Steering lock

Column lock release.............142
Steering lock system warning

message.............................142

Steering switch...............318, 334

Audio switch .........................318
Talk switch............................334

Steering wheel

Adjustment ...........................121
Heated steering wheel .........393
Meter control switches ...........83

Stop lights

Replacing light bulbs ............455

Storage features .....................397
Stuck

If the vehicle becomes stuck 508

Sun visors...............................410

Switches

Automatic High Beam system

...........................................163

Brake Hold switch.................157
Display change button......75, 80
Door lock switches ...............103
Driving mode select switch...240
Dynamic radar cruise control

switch .................................215

Dynamic radar cruise control

with full-speed range switch205

Emergency flashers switch...460
Engine switch .......................142
Heated steering wheel switch

...........................................393

Ignition switch.......................142
Instrument panel light control

switches..........................76, 81

Light switches.......................160
LTA (Lane-Tracing Assist) switch

...........................................191

Meter control switches............83
Outside rear view mirror

switches..............................123

Paddle shift switches....149, 150
Parking brake switch ............154
PCS OFF switch...................180
Power door lock switch.........103
Power window switches .......125
Rear window and outside rear

view mirror defoggers switch

...........................................386

Seat heater switches ............393
“SOS” button ..........................58
Tire pressure warning reset

switch .................................442

Vehicle-to-vehicle distance

switch .........................205, 215

VSC OFF switch...................242
Window lock switch ..............127
Windshield wiper and washer

switch .................................166

566

Alphabetical Index

COROLLA H/B_U

SXM (SiriusXM).......................302

T

Tachometer .........................74, 78
Tail lights

Light switch ..........................160
Replacing light bulbs ............455

Talking on the Bluetooth

®



hands-free system ...............352

Call screen operation ...........352
Incoming call waiting ............354
Sending tones ......................353
Transmit volume setting .......353

Theft deterrent system

Alarm......................................66
Engine immobilizer system ....64

Tire inflation pressure............445

Maintenance data.................515
Warning light ........................472

Tire information ......................520

Glossary ...............................524
Size ......................................522
Tire identification number .....522
Uniform Tire Quality Grading 523

Tire pressure display .............439
Tire pressure warning system

Function ...............................439
Initializing .............................442
Installing tire pressure warning

valves and transmitters ......441

Registering ID codes............443
Warning light ........................472

Tires

Chains ..................................247
Checking ..............................436
Emergency tire puncture repair

kit........................................479

If you have a flat tire.............479
Inflation pressure..................445
Information ...........................520
Rotating tires ........................438
Size ......................................515

Snow tires.............................246
Tire pressure warning system

...........................................439

Warning light.........................472

Tools ................................481, 491
Top tether strap ........................55
Total load capacity .................510
Touch screen ..........................258

Touch screen gestures .........258
Touch screen operation ........258

Towing

Dinghy towing.......................141
Emergency towing................463
Towing eyelet........................465
Trailer towing ........................141

Toyota apps.............................379
Toyota apps

Entering keyword..................381

Toyota apps button (Setup

screen)...................................256

Toyota apps settings..............383
Toyota Safety Sense

Automatic High Beam...........163
Dynamic radar cruise control214
Dynamic radar cruise control

with full-speed range ..........204

LDA (Lane Departure Alert with

steering control)..................196

LTA (Lane Tracing Assist) .....186
PCS (Pre-Collision System) .178
RSA (Road Sign Assist)........224

Toyota Safety Sense 2.0.........172
TRAC (Traction Control) ........241
Traction Control (TRAC) ........241
Trailer towing ..........................141
Transmission

Continuously variable transmis-

sion.....................................147

Driving mode select switch...240
M mode ................................150
Manual transmission ............151
Paddle shift switches....149, 150

567

Alphabetical Index

COROLLA H/B_U

Trip meters..........................75, 80
Turn signal lights

Replacing light bulbs ............455
Turn signal lever...................153

U

USB charging port..................402
USB memory...........................308
USB/AUX port .........................299

V

Vanity lights ............................410

Wattage ................................516

Vanity mirrors .........................410
Vehicle button (Setup screen)

.......................................256, 295

Vehicle data recording ...............7
Vehicle identification number510
Vehicle information display.....86
Vehicle settings ......................295

Displaying the vehicle settings

screen ................................295

Valet mode setting................295
Vehicle settings screen ........295

Vehicle Stability Control (VSC)

...............................................241

Voice button (Setup screen) 256,

294

Voice command system.........334

Using the voice command sys-

tem .....................................334

Voice command system opera-

tion .....................................335

Voice settings .........................294

Displaying the voice settings

screen ................................294

Voice settings screen ...........294

VSC (Vehicle Stability Control)

...............................................241

W

Warning buzzers

ABS ......................................470
Airbags .................................469
Approach warning ........210, 220
Brake hold ............................474
Brake Override System ........470
Brake system........................468
Charging system ..................469
Downshifting.........................150
Drive-Start Control................470
Electric power steering .........471
Engine ..................................469
High coolant temperature .....468
LDA (Lane Departure Alert with

steering control)..........196, 472

Low engine oil pressure .......469
LTA (Lane Tracing Assist) ...186,

472

Open door ....................102, 104
Open window........................126
Seat belt .......................471, 472

Warning lights.........................468

ABS ......................................470
Brake hold operated indicator

...........................................474

Brake Override System ........470
Brake system........................468
Charging system ..................469
Drive-Start Control................470
Electric power steering .........471
High coolant temperature .....468
iMT indicator .........................474
LDA indicator ........................472
Low engine oil pressure .......469
Low fuel level........................471
LTA indicator .........................472
Malfunction indicator lamp....469
Parking brake indicator.........473
Pre-collision system .............473
Seat belt reminder light 471, 472

568

Alphabetical Index

COROLLA H/B_U

Slip indicator.........................473
SRS......................................469
Tire pressure ........................472

Warning messages.................477
Washer

Checking ..............................435
Preparing and checking before

winter..................................246

Switch...................................166

Washing and waxing..............414
Weight

Cargo capacity .....................140
Load limits ............................140
Weight ..................................510

Wheels.....................................447

Replacing .............................447
Size ......................................515

Wi-Fi

®

......................................278

Connecting a device to the

in-vehicle access point .......278

Operating hints.....................281

Wi-Fi

®

 button (Setup screen) 256

Wi-Fi

®

 Hotspot........................278

Window lock switch ...............127
Windows

Power windows ....................125
Rear window defogger .........389
Washer .................................166

Windshield wipers..................166
Winter driving tips..................246
Wireless charger ....................403
Wireless remote control

Battery-Saving Function.......109
Locking/Unlocking ..................99
Replacing the battery ...........450

For vehicles with Audio

Plus or Premium Audio,

refer to “NAVIGATION

AND MULTIMEDIA SYS-

TEM OWNER’S MANUAL”

for information regarding

the equipment listed

below.

· Navigation system
· Audio/visual system
· Rear view monitor system

569

Alphabetical Index

COROLLA H/B_U

570

Alphabetical Index

COROLLA H/B_U

571

Alphabetical Index

COROLLA H/B_U

572

COROLLA H/B_U

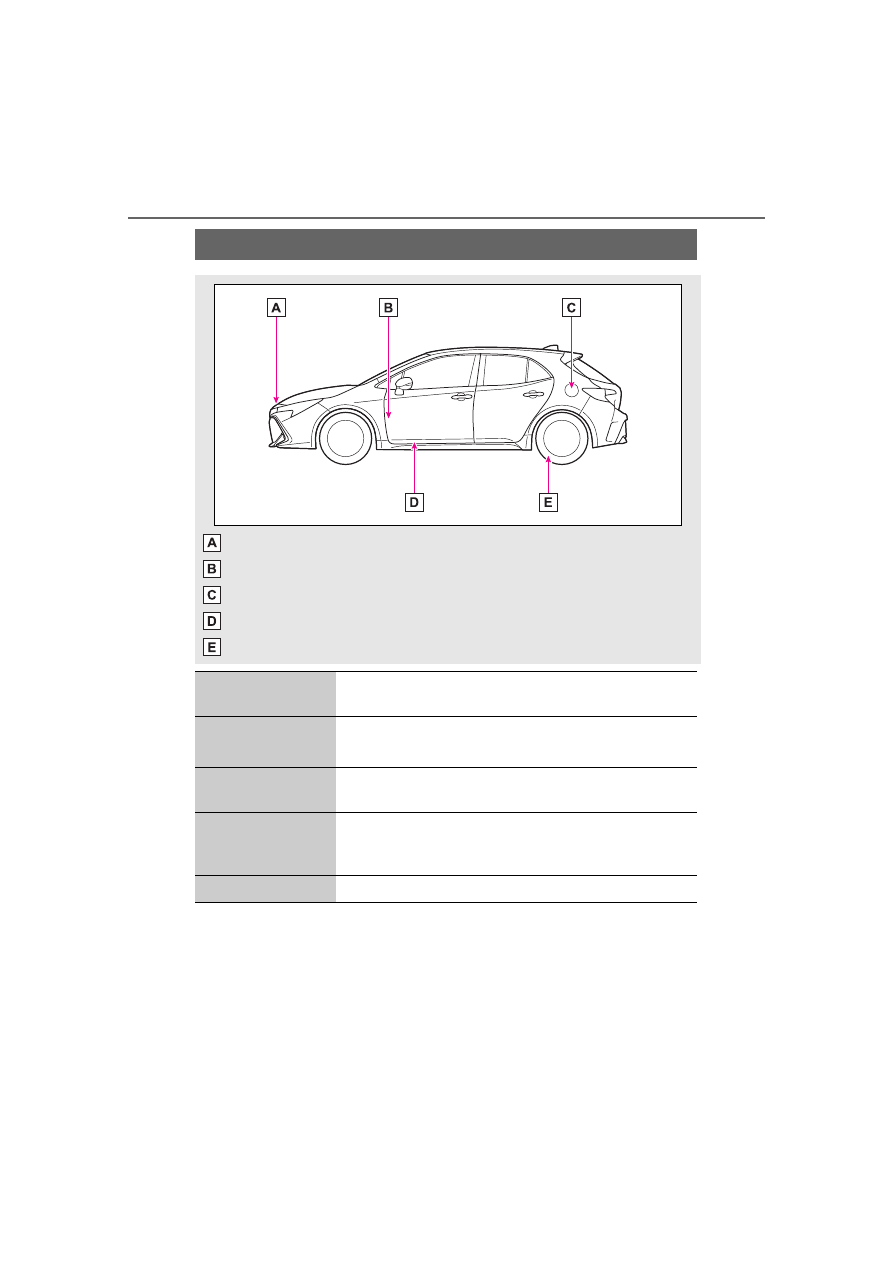

GAS STATION INFORMATION

Auxiliary catch lever (



P.427)

Hood lock release lever (



P.427)

Fuel filler door (



P.171)

Fuel filler door opener (



P.171)

Tire inflation pressure (



P.515)

Fuel tank capacity
(Reference)

13.2 gal. (50.0 L, 11.0 Imp. gal.)

Fuel type

Unleaded gasoline only

P.511

P.518

Cold tire inflation
pressure

P.515

Engine oil capacity
(Drain and refill





reference)

P.511

Engine oil type

“Toyota Genuine Motor Oil” or equivalent

P.511
