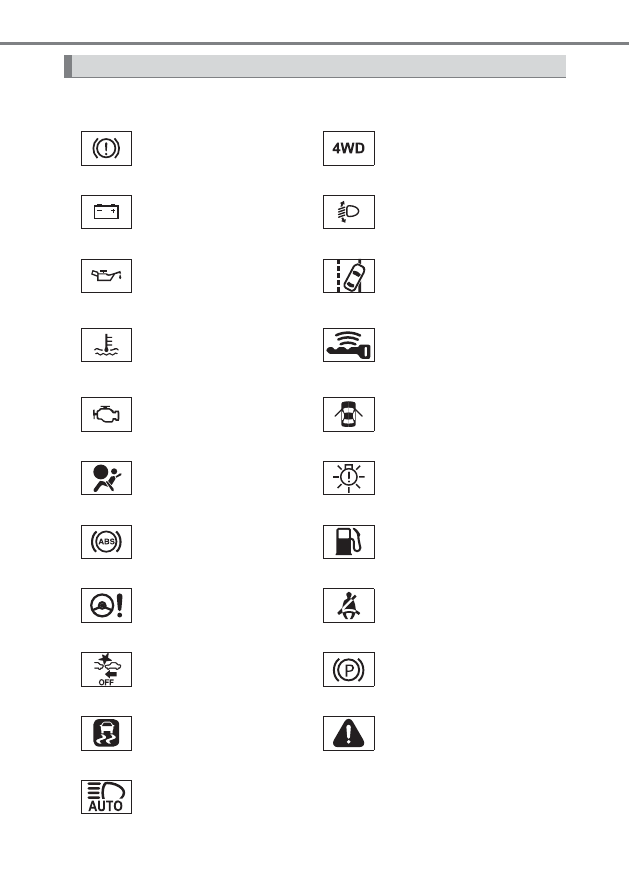

2. 計器の見方

システム異常などを警告します。

警告灯

※ 1

ブレーキ警告灯

（→ P. 338）

※ 1 ※ 3

4WD警告灯

★

（→ P. 340）

※ 1

充電警告灯

★

（→ P. 338）

※ 1

ディスチャージヘッドラン
プオートレべリング警告灯

★

（→ P. 340）

※ 1

油圧警告灯

★

（→ P. 338）

（黄色）

LDA（レーンディパー
チャーアラート）表示灯

★

（→ P. 340）

※ 1 ※ 6

（赤色）

高水温警告灯

★

（→P. 338）

※ 4

（黄色）

スマートエントリー＆
スタートシステム表示灯

★

（→ P. 340）

※ 1

エンジン警告灯

（→ P. 338）

半ドア警告灯

★

（→ P. 340）

※ 1

SRS エアバッグ／
プリテンショナー警告灯

（→ P. 338）

※ 1

LED ヘッドランプ警告灯

★

（→ P. 340）

※ 1

ABS ＆ブレーキアシスト
警告灯（→ P. 339）

燃料残量警告灯

（→ P. 340）

※ 1

パワーステアリング警告灯

（→ P. 339）

運転席・助手席シートベル
ト非着用警告灯

（→ P. 340）

※ 1 ※ 5

PCS（プリクラッシュセー
フティシステム）警告灯

★

（→ P. 339）

※ 1

パーキングブレーキ未解除
警告灯（→ P. 340）

※ 1 ※ 2

スリップ表示灯

（→ P. 339）

※ 1

マスターウォーニング

★

（→ P. 341）

※ 1

（黄色）

オートマチックハイビーム
表示灯

★

（→ P. 339）

★

：グレード、オプションなどにより、装備の有無があります。

★

：グレード、オプションなどにより、装備の有無があります。

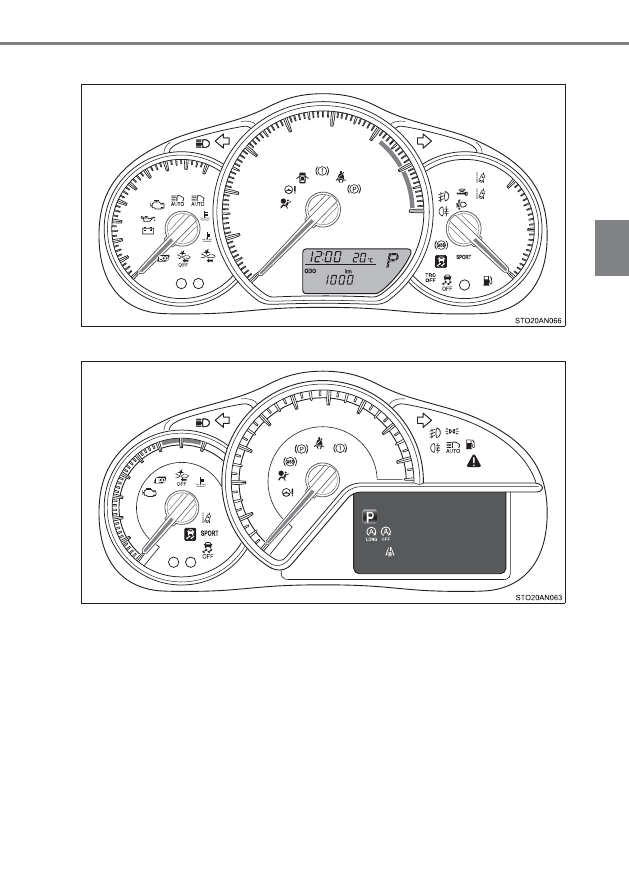

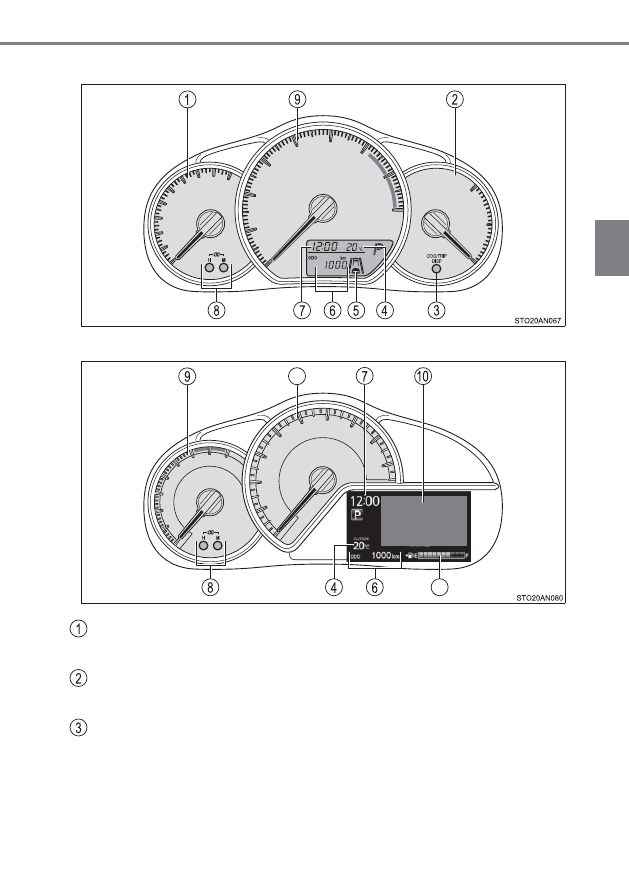

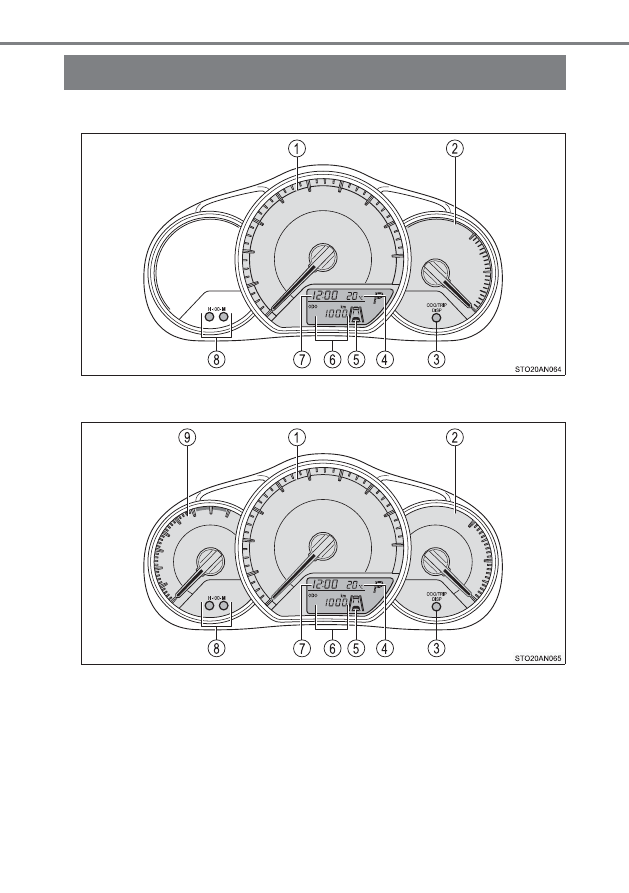

2. 計器の見方

メーターの見方

※ 1

作動確認のためにエンジンスイッチを“ON”にする（スマートエントリー
&スタートシステム非装着車）またはエンジンスイッチをイグニッションON
モードにする（スマートエントリー & スタートシステム装着車）と点灯し、
数秒後またはエンジンをかけると消灯します。点灯しない場合や点灯したま
まのときは、システム異常のおそれがあります。トヨタ販売店で点検を受け
てください。

※ 2

点滅した場合はシステムが作動していることを示し、点灯した場合はシステ
ム異常のおそれがあります。

※ 3

点滅した場合は駆動系の発熱を示し、点灯した場合はシステム異常のおそれ
があります。

※ 4

黄色に点滅した場合はシステム異常のおそれがあります。緑色に速く点滅し
た場合はステアリングロックが解除できていないことを示します。

※ 5

点滅した場合はシステムが一時的に使用不可であることを示します。

※ 6

水温上昇にともない、点滅から点灯にかわります。

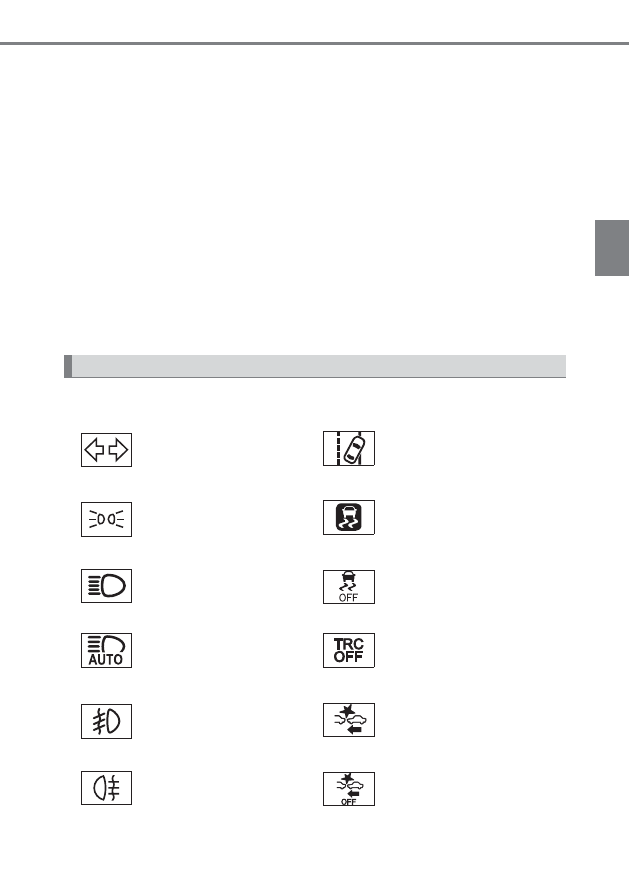

システムの作動状況を表示します。

表示灯

方向指示表示灯

（→ P. 169）

（緑色）

LDA（レーンディパー
チャーアラート）表示灯

★

（→ P. 200）

尾灯表示灯

★

（→ P. 171）

※ 1

（点滅）

スリップ表示灯

（→ P. 226）

ハイビーム表示灯

（→ P. 171）

※１

VSC OFF 表示灯

（→ P. 227）

（緑色）

オートマチックハイビーム
表示灯

★

（→ P. 207）

※１

TRC OFF 表示灯

★

（→ P. 226）

フロントフォグランプ
表示灯

★

（→ P. 175）

（点滅）

PCS（プリクラッシュセー
フティシステム）作動表示
灯

★

（→ P. 191）

リヤフォグランプ
表示灯

★

（→ P. 176）

※１

PCS（プリクラッシュセー
フティシステム）警告灯

★

（→ P. 192）

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

※ 1

※ 2

エンジン冷却水温が低いとき点灯します。

※ 3

ダッシュボードにある表示灯が点滅します。

※ 4

外気温が約 3 ℃以下のとき点灯します。

※ 5

状況により、点灯または点滅する場合があります。

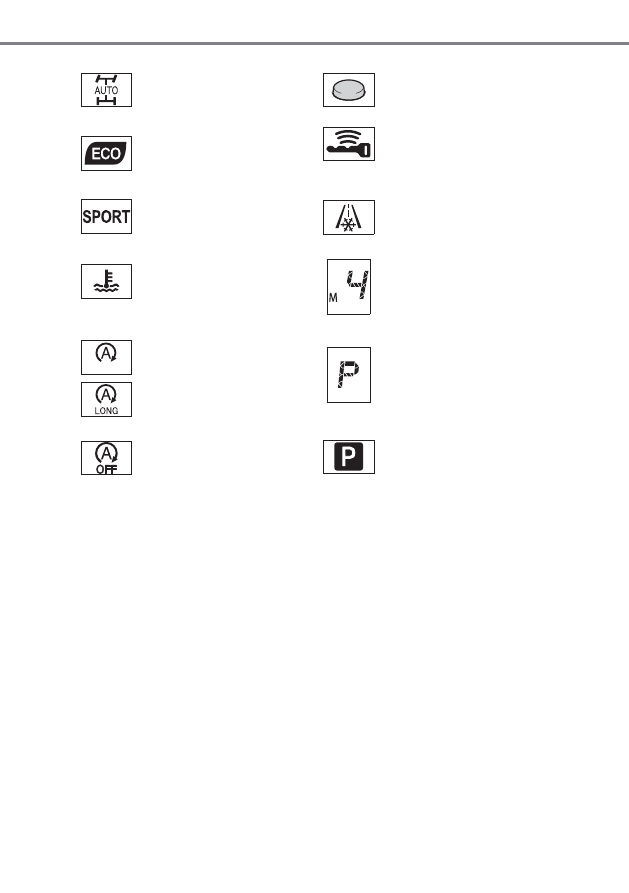

※１

4WDオートモード表示灯

★

（→ P. 223）

※ 3

エンジンイモビライザー
システム表示灯

★

（→ P. 59）

※１

エコドライブインジケー
ターランプ

★

（→ P. 139）

（緑色）

スマートエントリー＆
スタートシステム表示灯

★

（→ P. 152）

SPORT モード表示灯

★

（→ P. 164）

※ 4

低温表示灯

★

※ 2

（青色）

低水温表示灯

シフトポジション・シフト
レンジ表示灯

★

（→ P. 162）

※ 1 ※ 5

Stop & Start 表示灯

（NORMAL/LONG）

★

（→ P. 215）

シフトポジション表示灯

★

（→ P. 162）

※ 1

Stop & Start キャンセル
表示灯

★

（→ P. 216）

シフトポジション表示灯

★

（→ P. 162）

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

メーターの見方

警告

■

安全装置の警告灯が点灯しないとき

ABS や SRS エアバッグなどの安全装置の警告灯が、エンジンスイッチを“ON”

（スマートエントリー＆スタートシステム非装着車）、またはエンジンスイッチ

をイグニッション ON モード（スマートエントリー＆スタートシステム装着車）
にしても点灯しない場合や、数秒後またはエンジンを始動しても点灯したまま
の場合は、事故にあったときに正しく作動せず、重大な傷害におよぶか、最悪
の場合死亡につながるおそれがあります。ただちにトヨタ販売店で点検を受け
てください。

注意

■

エンジンや構成部品への損傷を防ぐために

●

ドライブモニターディスプレイ装着車：水温計のかわりに高水温警告灯

（→ P. 338）が装備されています。高水温警告灯が赤色点滅または点灯

したときは、オーバーヒートのおそれがあるため、ただちに安全な場所に
停車してください。（→ P. 389）

●

マルチインフォメーションディスプレイ装着車：水温計のかわりにマルチイン
フォメーションディスプレイに警告メッセージ（→ P. 344）が表示されま
す。「エンジン冷却水高温」と警告メッセージが表示されたときは、オーバー
ヒートのおそれがあるため、ただちに安全な場所に停車してください。

（→ P. 389）

2. 計器の見方

メーターの見方

ドライブモニターディスプレイ装着車（タコメーター装着車 B タイプ）

マルチインフォメーションディスプレイ装着車

スピードメーター

車両の走行速度を示します。

燃料計

※

燃料残量を示します。

表示切りかえボタン

オドメーター／トリップメーター／アイドリングストップ時間

★

／燃費表示など

の切りかえができます。（→ P. 71, 76）

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

外気温表示

※

外気温を− 40 ℃∼ 50 ℃のあいだで表示します。
マルチインフォメーションディスプレイ装着車は、外気温が約 3 ℃以下のときに
低温表示灯（→ P. 66）が点灯します。

LDA ／先行車発進告知表示

★

（→ P. 199，211）

トリップインフォメーション

オドメーター／トリップメーター／燃費表示

★

などを表示します。

（→ P. 72, 78）

時計表示

※

時刻を表示します。（→ P. 269）

クロックセットボタン

→ P. 269

タコメーター

毎分のエンジン回転数を示します。

マルチインフォメーションディスプレイ

→ P. 76

※

マルチインフォメーションディスプレイ装着車：シンプル表示を選択している
ときは表示が移動します。（→ P. 80）

■

メーター・ディスプレイの作動条件

スマートエントリー＆スタートシステム非装着車

エンジンスイッチが“ＯＮ”のとき

スマートエントリー＆スタートシステム装着車

エンジンスイッチがイグニッションＯＮモードのとき

知識

注意

■

エンジンや構成部品への損傷を防ぐために

タコメーター装着車はタコメーターの針がレッドゾーン（エンジンの許容回転
数をこえている範囲）に入らないようにしてください。

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

メーターの見方

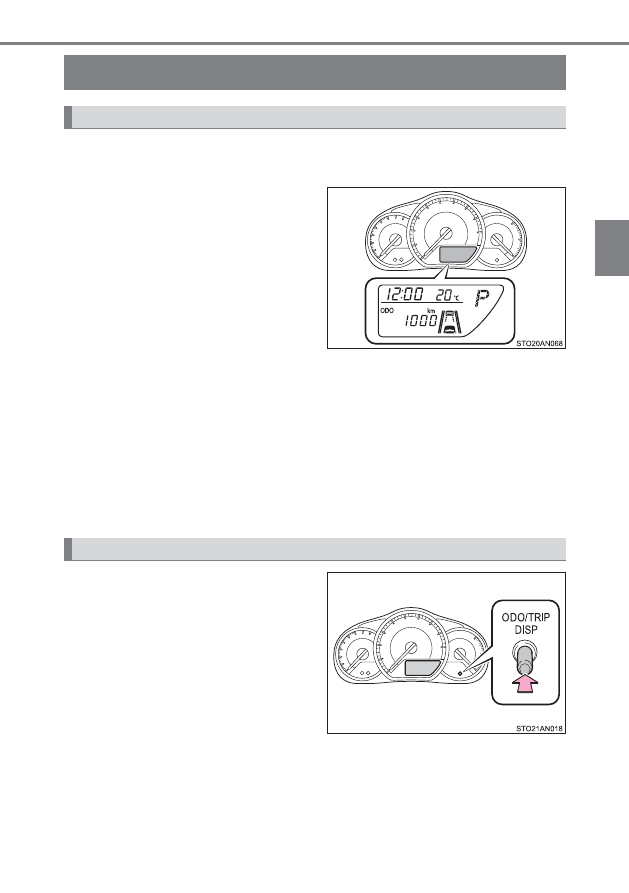

ドライブモニターディスプレイ

★

ドライブモニターディスプレイは、外気温や走行に関するさまざまな情
報を表示します。

●

時計表示

時刻を表示します。

●

トリップインフォメーション

（→ P. 72）

オドメーターやトリップメーター、燃
費表示などを表示します。

●

外気温表示

外気温を表示します。

− 40 ℃∼ 50 ℃のあいだで表示します。

●

シフトポジション表示

★

（→ P. 162）

●

LDA（レーンディパーチャーアラート）

★

（→ P. 199）

●

先行車発進告知機能

★

（→ P. 211）

●

PCS（プリクラッシュセーフティシステム）

★

（→ P. 191）

プリクラッシュセーフティシステムの警報タイミングを変更することができます。

（→ P. 192）

表示を切りかえるには、表示切りか
えボタンを押します。

表示内容

表示切りかえ

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

■

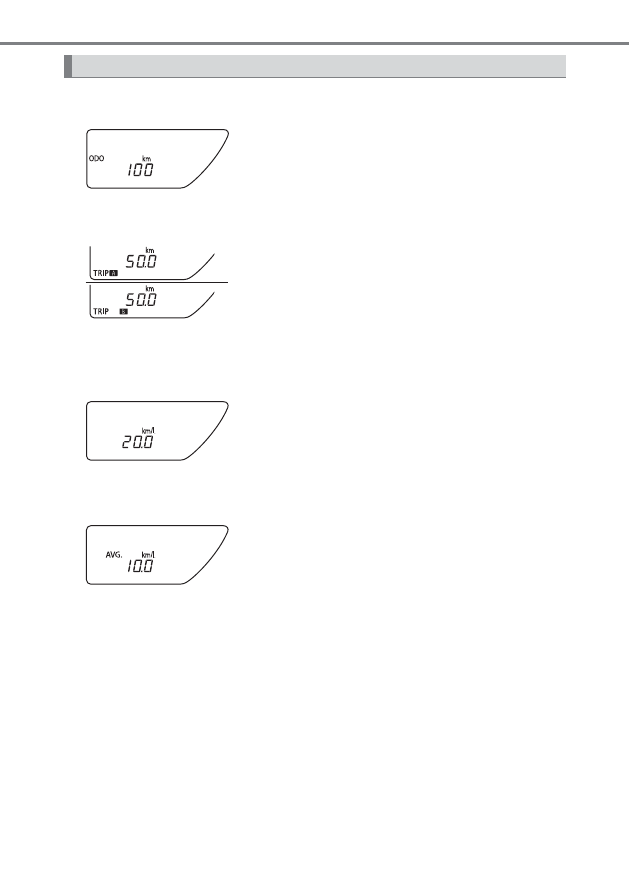

オドメーター

■

トリップメーター A

※

／トリップメーター B

※

：区間距離は、トリップ A、トリップ B の 2 種類で使い分けることができます。

■

瞬間燃費

■

平均燃費

トリップインフォメーション

走行した総距離を表示します。

リセットしてからの走行距離を表示します。

リセットするには、トリップメーター A またはト
リップメーター B の表示中に表示切りかえボタン
を 1 秒以上押します。

現在の瞬間燃費を表示します。

リセットしてからの平均燃費を表示します。

･リセットするには、平均燃費表示中に表示切り

かえボタンを押し続けます。

･表示される平均燃費は、参考として利用してく

ださい。

2. 計器の見方

メーターの見方

■

航続可能距離

■

平均車速

◆

設定変更のしかた

オドメーター表示中にメーターの表示切りかえボタンを 5 秒以上押
し、画面を設定モードに切りかえる

表示切りかえボタンを押し、設定を変更したい項目を表示させる

ボタンを押すごとに項目が切りかわります。

表示切りかえボタンを長押しし、設定を変更する

ボタンを長押しするごとに設定が切りかわります。

設定モードを終了するには、画面に「End」が表示されるまで表示切
りかえボタンを押した後、ボタンを 2 秒以上押してください。

現在の燃料残量で走行できる、およその距離
を表示します。

･表示される距離は過去の平均燃費をもとに算出

されるため、表示される距離を実際に走行でき
るとは限りません。

･燃料給油量が少量の場合、表示が更新されない

ことがあります。

給油の際はエンジンスイッチを“LOCK”（スマー
トエントリー＆スタートシステム非装着車）または
エンジンスイッチを OFF（スマートエントリー＆
スタートシステム装着車）にしてください。万一、
エンジンスイッチを OFF にせず給油した場合、表
示が更新されないことがあります。

エンジンを始動してからの平均車速を表示し
ます。

設定

2. 計器の見方

◆

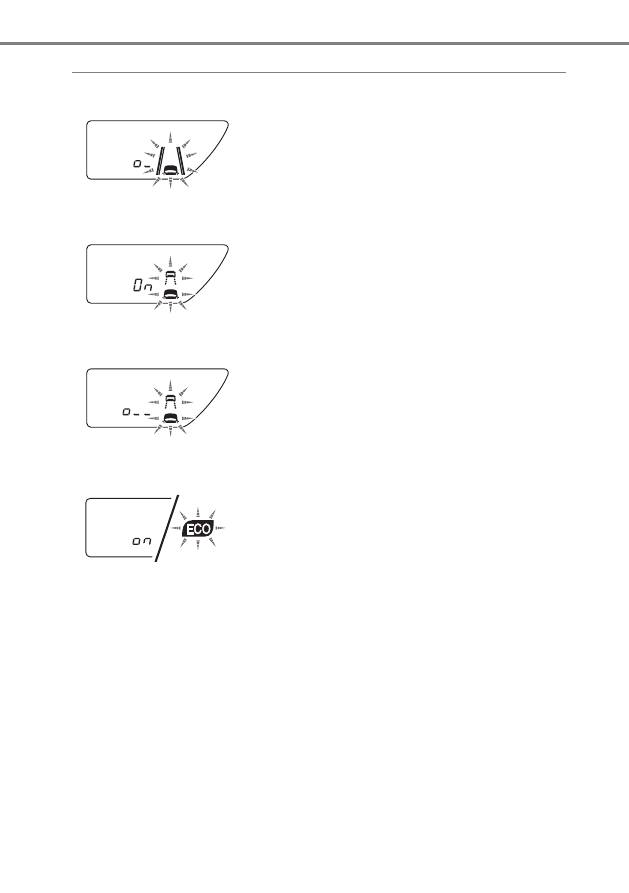

設定変更できる項目

■

LDA（レーンディパーチャーアラート）警報感度

★

■

先行車発進告知

★

■

先行車発進告知の告知タイミング

★

■

エコドライブインジケーターランプ

LDA 表示部が点滅します。

LDA の警報感度を 2 段階から選択すること
ができます。

先行車発進告知の表示部が点滅します。

先行車発進告知の作動・非作動を選択するこ
とができます。

先行車発進告知の表示部が点滅します。

先行車発進告知の告知タイミングを 3 段階か
ら選択することができます。

エコドライブインジケーターランプが点滅し
ます。

エコドライブインジケーターランプの作動・
非作動を選択することができます。

★

：グレード、オプションなどにより、装備の有無があります。

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

メーターの見方

■

バッテリー端子の脱着をしたとき

バッテリー端子の脱着を行うとき、次のデータはリセットされます。

･平均燃費
･航続可能距離
･平均車速

■

外気温表示について

次の場合は、正しい外気温度が表示されなかったり、温度表示の更新が遅くなっ
たりすることがありますが、故障ではありません。

●

停車しているときや、低速走行（約 20km/h 以下）のとき

●

外気温度が急激に変化したとき（車庫、トンネルの出入り口付近など）

知識

警告

■

低温時の画面表示について（オートマチック車）

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車室内を暖めてからご使用ください。
例えばギヤ段表示を使用した場合、シフト操作をしてもすぐにギヤ段の表示が
切りかわらないことで運転者がダウンシフトしなかったと誤解し、再度ダウン
シフトすることによって急激に過度のエンジンブレーキがかかり、重大な傷害
におよぶか、最悪の場合死亡につながるおそれがあります。

注意

■

低温時の画面表示について（マニュアル車）

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車内を暖めてください。

2. 計器の見方

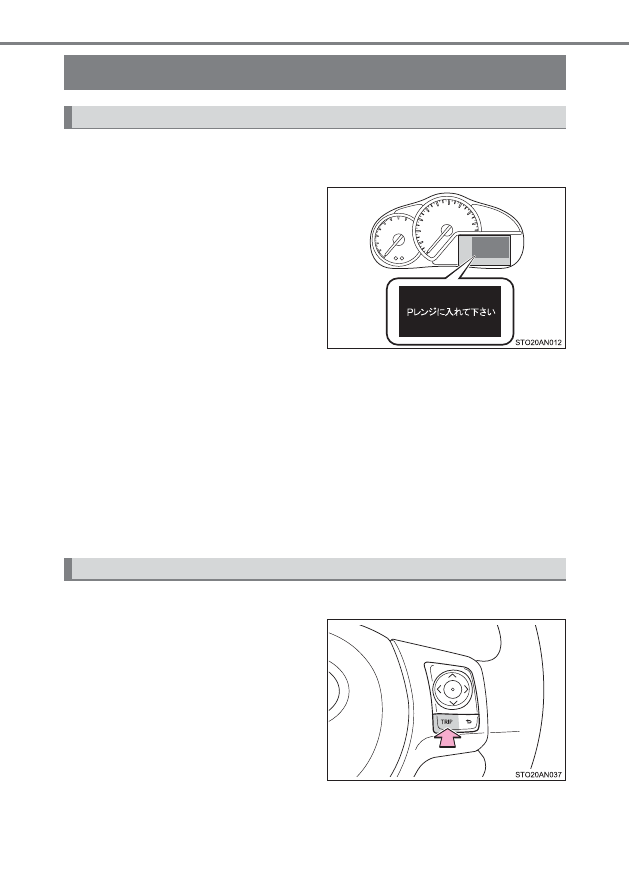

マルチインフォメーションディスプレイ

★

マルチインフォメーションディスプレイは、外気温や走行に関するさま
ざまな情報を表示します。

●

トリップインフォメーション

（→ P. 78）

オドメーターやトリップメーターなど
を表示します。

●

ドライブインフォメーション

（→ P. 79）

走行に関するさまざまな情報を表示し
ます。

●

エコ（→ P. 80）

燃費の情報などを表示します。

●

Stop & Start システム情報（→ P. 83）

Stop & Start システムの作動状態を表示します。

●

設定（→ P. 84）

日付の修正や、画面の設定・変更を行います。

●

警告メッセージ（→ P. 344）

各システムに異常が発生すると、自動で表示されます。

■

トリップインフォメーション表示の切りかえ

表示を切りかえるには、TRIP ス
イッチを押します。

表示内容

表示切りかえ

★

：グレード、オプションなどにより、装備の有無があります。

2. 計器の見方

メーターの見方

■

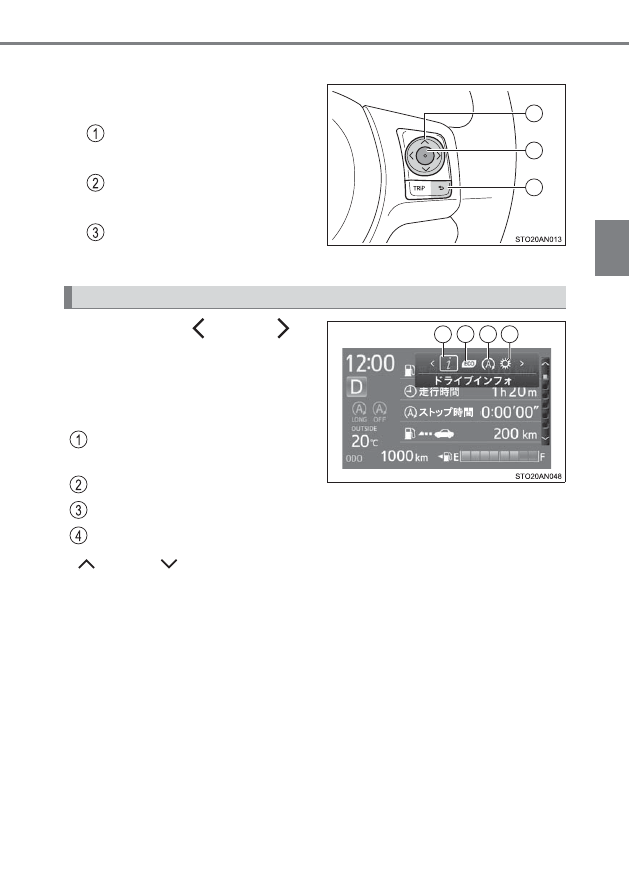

マルチインフォメーションディスプレイ表示の切りかえ

表示を切りかえるには、メーター
操作スイッチを押します。

選択スイッチ

項目や画面を選択／移動します。

決定スイッチ

決定します。

もどるスイッチ

ひとつ前の画面にもどります。

選択スイッチの

または、

を

押すと、画面上に操作ガイドが表示
され、それぞれの項目を切りかえる
ことができます。

選択中の項目がタブで囲われます。

ドライブインフォメーション

（→ P. 79）

エコ（→ P. 80）

Stop & Start システム情報（→ P. 83）

設定（→ P. 84）

または、

を押すと、タブ内の項目を切りかえることができます。

メニュー画面

1 2 3 4

2. 計器の見方

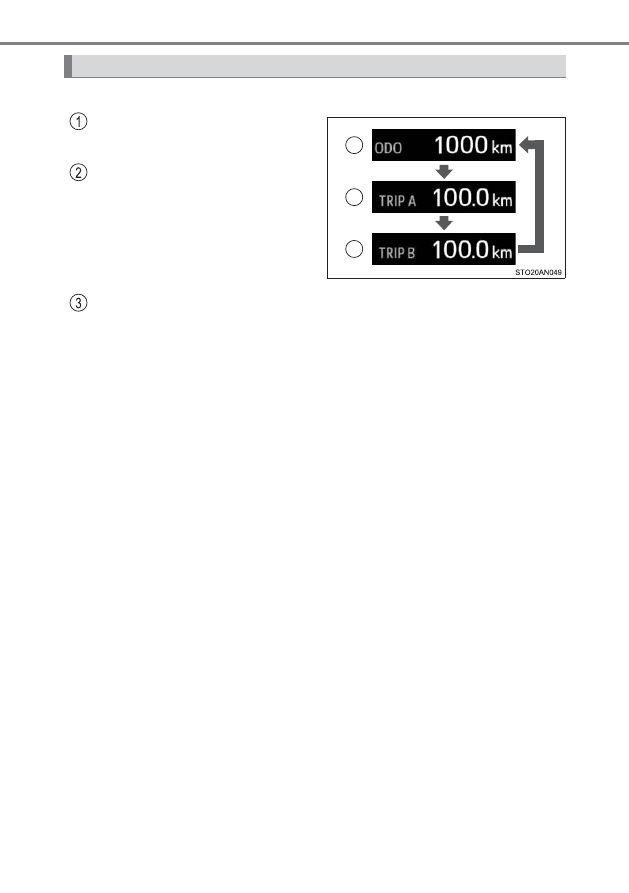

TRIP スイッチを押すごとに次のように切りかわります。

オドメーター

走行した総距離を表示します。

トリップメーター A

※

リセットしてからの走行距離を
表示します。

リセットするには、トリップメー
ターA の表示中に TRIP スイッチを
１秒以上押します。

トリップメーター B

※

リセットしてからの走行距離を表示します。

リセットするには、トリップメーター B の表示中に TRIP スイッチを 1 秒以上
押します。

※

：区間距離は、トリップ A、トリップ B の 2 種類で使い分けることができます。

トリップインフォメーション
