Toyota Vitz (2016 year). Manual japanese - part 4

1-1. 安全にお使いいただくために

安全・安心のために

■

ISOFIX 対応チャイルドシート固定専用バーについて

この車に標準装備されている ISOFIX 対応チャイルドシート固定専用バーは、
ECE R44 に適合している子供専用シート取り付け専用です。それ以外のものを
使用することはできません。

■

子供専用シートの選択、使用について

●

お子さまに最適な子供専用シートについては、子供専用シート製造業者、また
は販売業者にご相談ください。

●

お子さまが成長し、適切にシートベルトが着用できるようになるまでは、お子
さまに合った子供専用シートを使用してください。

●

体が十分大きく、子供専用シートが不必要なお子さまは、リヤシートに乗せて
車のシートベルトを使用してください。

■

シートベルトで取り付けるタイプの子供専用シートの選択について

「シート位置別子供専用シート適合性一覧表」（→ P. 44）を参照し、子供専用

シートを取り付け可能な位置と、対応する子供専用シートの種類（記号）をご確
認の上、適したものを選択してください。

■

ECE R44 適合の ISOFIX 対応子供専用シートの選択について

「シート位置別子供専用シートの適合性一覧表」

（→ P. 46）を確認して、適切な

シートを選択してください。

お子さまの体重から、該当する「質量グループ」を確認する

（例 1）：体重が 12kg の場合、質量グループは「0

＋

」になります。

（例 2）：体重が 15kg の場合、質量グループは「Ⅰ」になります。

ISOFIX 子供専用シートのリスト

質量グループ

サイズ

等級

固定具

ISOFIX 子供専用

シート

カテゴリー

0（10kg まで）

ISO/R1

トヨタ純正 NEO

G-Child ISO leg

準汎用

（13kg まで）

ISO/R1

トヨタ純正 NEO

G-Child ISO leg

準汎用

ISO/R2

ISO/R3

Ⅰ（9 ∼ 18kg）

ISO/F2

トヨタ純正 NEO

G-Child ISO leg

準汎用

ISO/F2X

ISO/F3

知識

1-1. 安全にお使いいただくために

サイズ等級を選択する

手順

で確認した「質量グループ」から該当するサイズ等級を確認します。

※

（例 1）：質量グループが「0

＋

」の場合、サイズ等級は「C」・「D」・

「E」が該

当します。

（例 2）：質量グループが「Ⅰ」の場合、サイズ等級は「A」

・

「B」

・

「B1」

・

「C」

・

「D」が該当します。

※

ただし、該当のサイズ等級でも適合性一覧表の「車両 ISOFIX 位置」に「×」
と記載されているものは選択できません。また、

「IL] と記載されている場合は、

「ISOFIX 子供専用シートのリスト」（→ P. 47）で指定されている製品を使用

してください。

子供専用シートに表示されているマーク
／ラベルを確認して、基準に適合したシー
トであることを確認する

汎用（ユニバーサル）子供専用シートに
は、次に示すマーク・ラベル類が表示され
ています。

※

表示されている位置・記号などは、商品に
より異なります。

ISOFIX 対応子供専用シートであること
を示す表示

サイズ等級が示されています。（表示さ
れる文字は、製品により異なります）

手順

で確認したサイズ等級に適合し

ているものを選択してください。

汎用（ユニバーサル）子供専用シートの
認可マーク

UNIVERSAL は汎用品の認可であるこ
とを表し、併せて、対象となるお子さま
の体重の範囲が記載されています。

1-1. 安全にお使いいただくために

安全・安心のために

■

ISOFIX 対応子供専用シートの種類（サイズ等級別）

■

助手席に子供専用シートを取り付けるとき

やむを得ず助手席に子供専用シートを取り付ける場合には、助手席シートを次の
ように調整し、子供専用シートを前向きに取り付けてください。

トップテザー（→ P. 51）を示すマーク

商品の取り付け装置の位置により、意匠
は異なります。

A-ISO/F3

全高前向き幼児用チャイルドシート

B-ISO/F2

低型前向き幼児用チャイルドシート

B1-ISO/F2X

低型前向き幼児用チャイルドシート

（B-ISO/F2 と別形状のもの）

C-ISO/R3

大型後向き幼児用チャイルドシート

D-ISO/R2

小型後向き幼児用チャイルドシート

E-ISO/R1

後向き乳児用チャイルドシート

F-ISO/L1

左向き位置用チャイルドシート（キャリコット）

G-ISO/L2

右向き位置用チャイルドシート（キャリコット）

●

背もたれを直立状態にする

●

シートをいちばんうしろに下げる

1-1. 安全にお使いいただくために

■

キャリコットについて

キャリコットは横向きに取り付けることのできるベビーシートのことです。詳し
くは子供専用シート製造業者または販売業者にお尋ねください。

警告

■

子供専用シートを使用しない場合

●

子供専用シートを使用しないときであっても、シートに適切にしっかりと取り
付けた状態にしてください。ゆるめた状態で客室内に置くことは避けてくださ
い。

●

子供専用シートの取りはずしが必要な場合は、車両からはずして保管するか、
ラゲージルーム内に容易に動かないように収納してください。

1-1. 安全にお使いいただくために

安全・安心のために

チャイルドシートの取り付け

シートベルトによる取り付け

（→ P. 52）

ISOFIX 対応チャイルドシート固定
専用バー（→ P. 53）

リヤ外側シートに装備されています。

（固定専用バーが装備されていること

を示すボタンがシートに付いていま
す）

トップテザーアンカー（→ P. 53）

テザーベルトを固定するときに使いま
す。
トップテザーアンカーはリヤシートの
外側の座席に装備されています。

シートベルトを正しく着用できない小さなお子さまを乗せるときは、
チャイルドシートをお使いください。お子さまの安全のために、チャイ
ルドシートはリヤシートに取り付けてください。

取り付け方法は、商品に付属の取扱説明書に必ず従ってください。

1-1. 安全にお使いいただくために

チャイルドシートにシートベル
トを取り付け、プレートをバック
ルに“カチッ”と音がするまで挿
し込む。ベルトがねじれていない
ようにする

チャイルドシートに付属の取扱説明書
に従い、シートベルトをチャイルド
シートにしっかりと固定させてくださ
い。

チャイルドシートにシートベル
トの固定装置が備わっていない
場合は、ロッキングクリップ（別
売）を使用して固定する

ロッキングクリップの購入にあたって
は、トヨタ販売店にご相談ください。

（ロッキングクリップ品番：73119-

22010）

取り付け後はチャイルドシートを前後左右にゆすり、しっかりと固定さ
れていることを確認してください。

シートベルトで固定する

1-1. 安全にお使いいただくために

安全・安心のために

ヘッドレストをはずす

背もたれを倒してヘッドレストをはず
してください。（→ P. 123）その後、
背もたれを固定してください。

（→ P. 121）

ISOFIX 対応チャイルドシート固
定専用バーの位置を確認する

固定専用バーは、シートクッションの
奥にあります。

チャイルドシートをシートに取
り付ける

チャイルドシートの取り付け金具を
チャイルドシート固定専用バーに取り
付けます。
取り付け方法は、それぞれのチャイル
ドシートに付属の取扱説明書に従って
ください。

フタを開けてトップテザーアン
カーにフックを固定し、テザーベ
ルトを締める

テザーベルトをピンと張り、フックが
しっかり固定されていることを確認し
ます。

ISOFIX 対応チャイルドシート固定専用バー＆トップテザーアンカーで
固定する

1-1. 安全にお使いいただくために

取り付けたチャイルドシートを
前後左右にゆすり、固定されてい
ることを確認する

警告

■

チャイルドシートについて

●

事故や急停止の際、効果的にお子さまを保護するために、必ずお子さまの年齢
や体の大きさに合ったシートベルトまたはチャイルドシートを使用してくだ
さい。お子さまを腕の中に抱くのはチャイルドシートのかわりにはなりませ
ん。事故の際、お子さまがフロントガラスや乗員、車内の装備にぶつかり、重
大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

お子さまの年齢や体の大きさに合ったチャイルドシートを使用して、リヤシー
トに取り付けてください。

●

SRS サイド＆カーテンシールドエアバッグ装着車：チャイルドシートに座ら
せている場合でも、ドア・シート・フロントピラー・センターピラー・リヤピ
ラー・ルーフサイドレール付近にお子さまの頭や体のどの部分ももたれかけな
いようにしてください。SRS エアバッグがふくらんだ場合、大変危険であり、
重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

チャイルドシートによっては、取り付けができない、または取り付けが困難な
場合があります。必ずチャイルドシートに付属の取扱説明書をよくお読みの
上、確実に取り付け、使用方法をお守りください。使用方法を誤ったり、確実
に固定されていないと、急ブレーキや衝突時などに、重大な傷害におよぶか、
最悪の場合死亡につながるおそれがあります。

1-1. 安全にお使いいただくために

安全・安心のために

警告

■

チャイルドシートを取り付けるとき

●

お子さまをシートベルトで遊ばせないでください。万一ベルトが首に巻き付い
た場合、窒息など重大な傷害におよぶか、最悪の場合死亡につながるおそれが
あります。
誤ってそのような状態になってしまい、バックルもはずせない場合は、ハサミ
などでシートベルトを切断してください。

●

シートベルトのプレートとバックルがしっかり固定されて、ベルトがねじれて
いないか確認してください。

●

チャイルドシートを前後左右にゆすって、しっかり固定されているか確認して
ください。

●

チャイルドシートを固定したあとは、シートを調整しないでください。

●

運転席とチャイルドシートが干渉し、チャ
イルドシートが正しく取り付けられない
場合は、助手席側のリヤ席に取り付けてく
ださい。

●

助手席シートとチャイルドシートが干渉
しないように、助手席シートを調整してく
ださい。

1-1. 安全にお使いいただくために

警告

■

チャイルドシートを取り付けるとき

●

やむを得ず助手席にチャイルドシートを取り付ける場合には、チャイルドシー
トをうしろ向きに取り付けないでください。
うしろ向きに取り付けていると、事故などで助手席 SRS エアバッグがふくら
んだとき、重大な傷害におよぶか、最悪の場合死亡につながるおそれがありま
す。
助手席側のサンバイザーまたは天井（一部車種）に、同内容のラベルが貼られ
ています。併せて参照してください。

●

ジュニアシートを使用している場合は、肩部ベルトが常にお子さまの肩の中心
にくるようにしてください。ベルトを首から離すと共に肩から落ちないように
してください。お守りいただかないと、事故や急ブレーキの際に重大な傷害に
およぶか、最悪の場合死亡につながるおそれがあります。

●

ISOFIX 対応チャイルドシート固定専用バーを使用するときは、周辺に障害物
がないか、シートベルトが挟まっていないかなどを確認してください。

●

やむを得ず助手席に前向きにチャイルド
シートを取り付ける場合には、助手席シー
トをいちばんうしろにさげて取り付けて
ください。
助手席 SRS エアバッグはかなりの速度と
力でふくらむので、お守りいただかない
と、重大な傷害におよぶか、最悪の場合死
亡につながるおそれがあります。

1-1. 安全にお使いいただくために

安全・安心のために

警告

■

チャイルドシートを取り付けるとき

■

チャイルドシートを使用しないときは

●

車両にチャイルドシートを搭載するときは、適切な方法で確実にシートに取り
付けてください（→ P. 52, 53）。チャイルドシートを使用しない場合でも、
シートにしっかり固定されていない状態で、客室内に置くことは避けてくださ
い。

●

チャイルドシートの取りはずしが必要な場合は、車両から降ろして保管する
か、ラゲージルーム内に収納し、しっかりと固定しておいてください。

注意

■

トップテザーアンカーについて

使用しないときはフタを確実に閉めてください。開けたままにしておくとフタ
が破損するおそれがあります。

●

リヤ右側席にチャイルドシートを取り付
けたときはリヤ中央席に座らないでくだ
さい。シートベルトとチャイドルシートが
干渉しシートベルトが正しく着用できず、
急ブレーキや衝突の際に、重大な傷害にお
よぶか、最悪の場合死亡につながるおそれ
があります。

1-1. 安全にお使いいただくために

排気ガスに対する注意

排気ガスには吸引すると人体に有害な物質が含まれています。

警告

排気ガスには無色・無臭で有害な一酸化炭素（CO）が含まれているため、次のこ
とを必ずお守りください。
お守りいただかないと、排気ガスが車内に侵入し、多量の排気ガスが眠気を招き
事故の原因となるほか、重大な健康障害におよぶか、最悪の場合死亡につながる
おそれがあります。

■

走行中の留意事項

バックドアを閉じてください。
バックドアが閉じているのに車内で排気ガス臭がするときは、ドアガラスを開
けて空気を入れかえ、すみやかにトヨタ販売店で点検整備を受けてください。

■

駐車するとき

●

車庫内など換気が悪い場所や囲まれた場所では、エンジンを停止してくださ
い。

●

長時間エンジンをかけたままにしないでください。
やむを得ないときは、開かれた場所に車を停め、排気ガスが車内に入ってこな
いことを確認してください。

●

降雪時や雪が積もった場所では、エンジンをかけたままにしないでください。
まわりに積もった雪で排気ガスが滞留して、車内に侵入するおそれがありま
す。

■

排気管について

排気管は定期的に点検する必要があります。排気管等の腐食などによる穴や亀
裂、および継ぎ手部の損傷、また、排気音の異常などに気付いた場合は、必ず
トヨタ販売店で点検を受けてください。

1-2. 盗難防止装置

安全・安心のために

エンジンイモビライザーシステム

★

エンジンスイッチを OFF にすると、
システムの作動を知らせるために
インジケーターが点滅します。

登録されたキーを携帯し、エンジンス
イッチをアクセサリーモードまたはイ
グニッション ON モードにするとシス
テムが解除され、インジケーターが消
灯します。

■

メンテナンスについて

エンジンイモビライザーシステムのメンテナンスは不要です。

■

システムが正常に作動しないとき

●

キーが金属のものに接したり、覆われているとき

●

キーが他の車両のセキュリティー用キー（信号発信機内蔵キー）と重なってい
るときや接近しているとき

キーに信号発信機が内蔵してあり、あらかじめ登録されたキー以外では
エンジンを始動できません。

車両から離れる場合は、車内にキーを残さないでください。

このシステムは車両盗難の防止に寄与する機能であり、すべての車両盗
難に対する完全なセキュリティを保証するものではありません。

知識

注意

■

エンジンイモビライザーシステムを正常に作動させるために

システムの改造や取りはずしをしないでください。システムが正常に作動しな
いおそれがあります。

★

：グレード、オプションなどにより、装備の有無があります。

1-2. 盗難防止装置

メーターの見方

計器の見方

警告灯／表示灯..........................62

計器類 .........................................68

ドライブモニター

ディスプレイ ...........................71

マルチインフォメーション

ディスプレイ ...........................76

2. 計器の見方

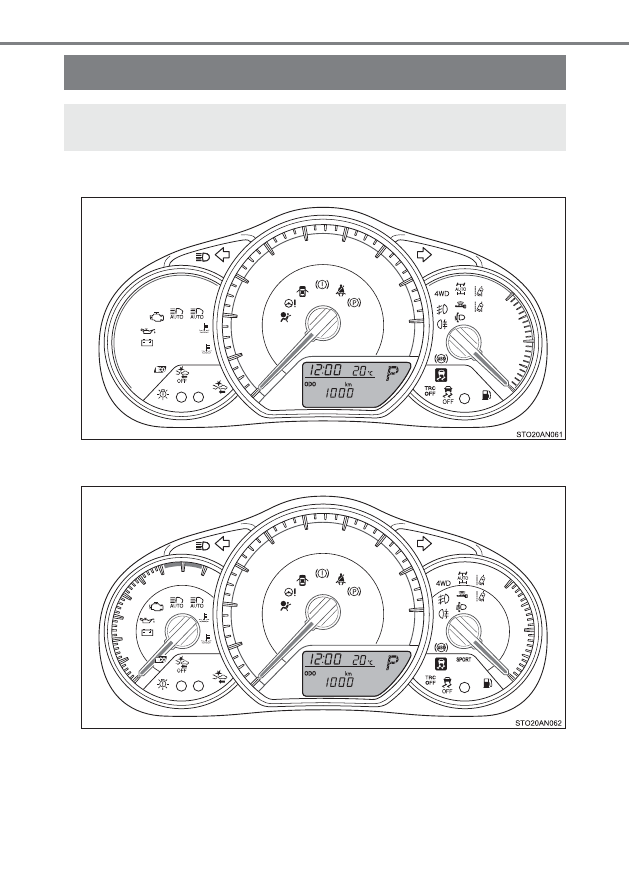

警告灯／表示灯

ドライブモニターディスプレイ装着車（タコメーター非装着車）

ドライブモニターディスプレイ装着車（タコメーター装着車 A タイプ）

メーター内の警告灯／表示灯でお車の状況をお知らせします。
次のイラストは、説明のためすべての警告灯／表示灯を示しています。
