319

6-2. 簡単な点検・部品交換

6

お手入れのしかた

ソケットをまわして固定する

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

ソケットを取り付けたあとは、いった
んヘッ ドランプハイ ビームを点 灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

■

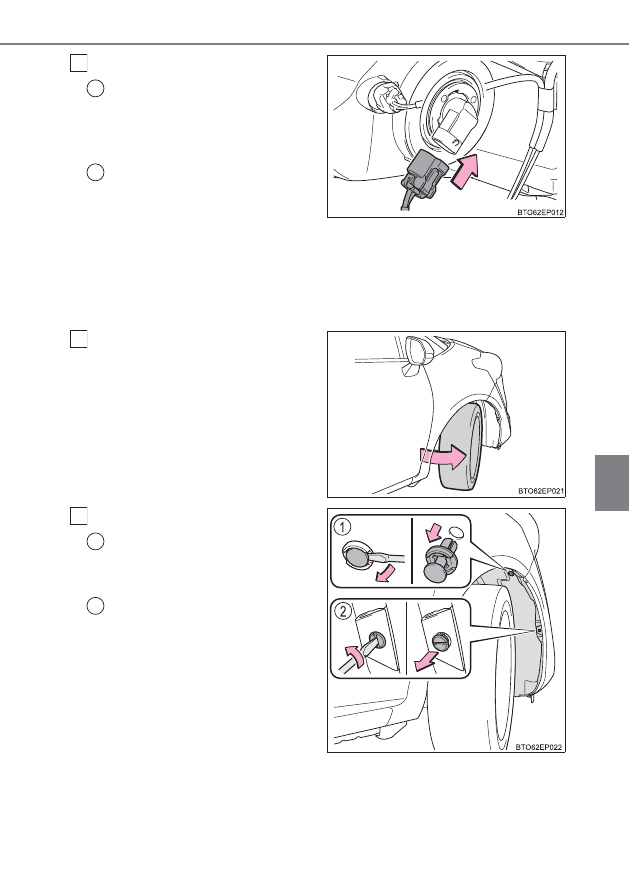

フロントフォグランプ

★

交換するランプの反対側へハン
ドルをまわし、タイヤの向きをか
える

手が十分入る程度にハンドルをまわし
てください。

クリップを取りはずす

マイナスドライバーで中央部
を引き出し、クリップを引き抜
きます

マイナスドライバーで90度ま
わし、クリップを浮かし引き抜
きます

4

1

2

1

★

：グレード、オプションなどにより、装備の有無があります。

2

1

2

320

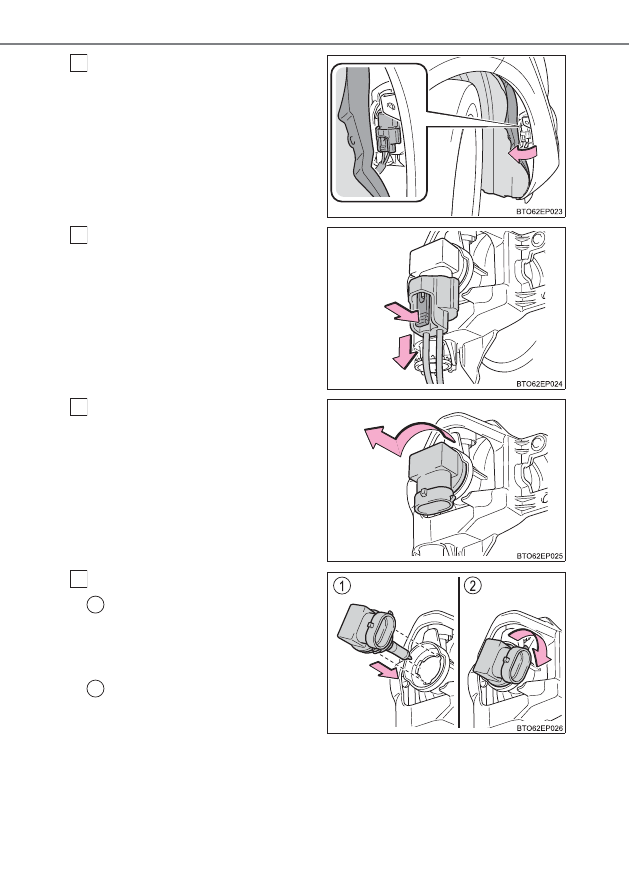

6-2. 簡単な点検・部品交換

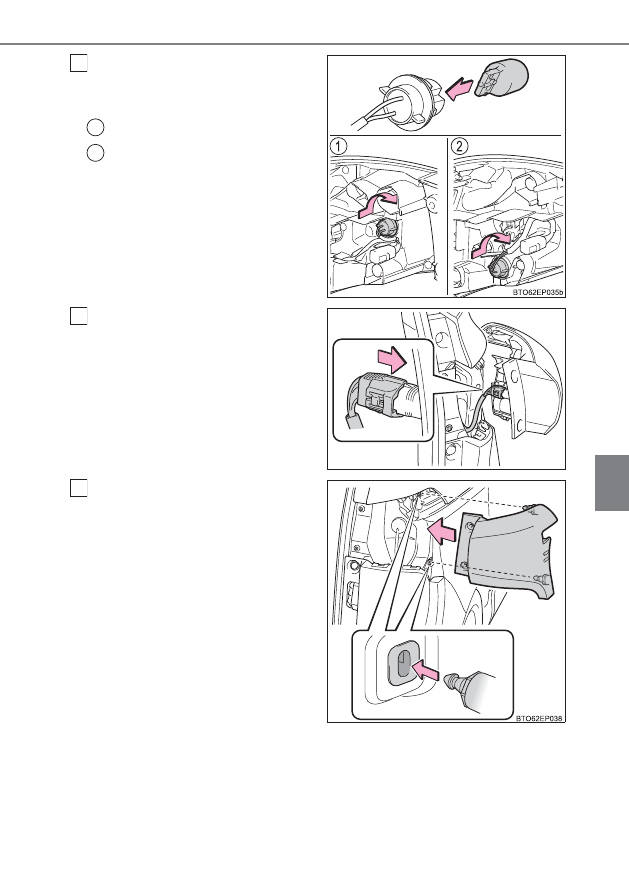

コ ネ ク タ ー が 見 え る 位 置 ま で
フェンダーライナーをめくる

ツメを押し、コネクターを取りは
ずす

電球をまわして取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

3

4

5

6

1

2

321

6-2. 簡単な点検・部品交換

6

お手入れのしかた

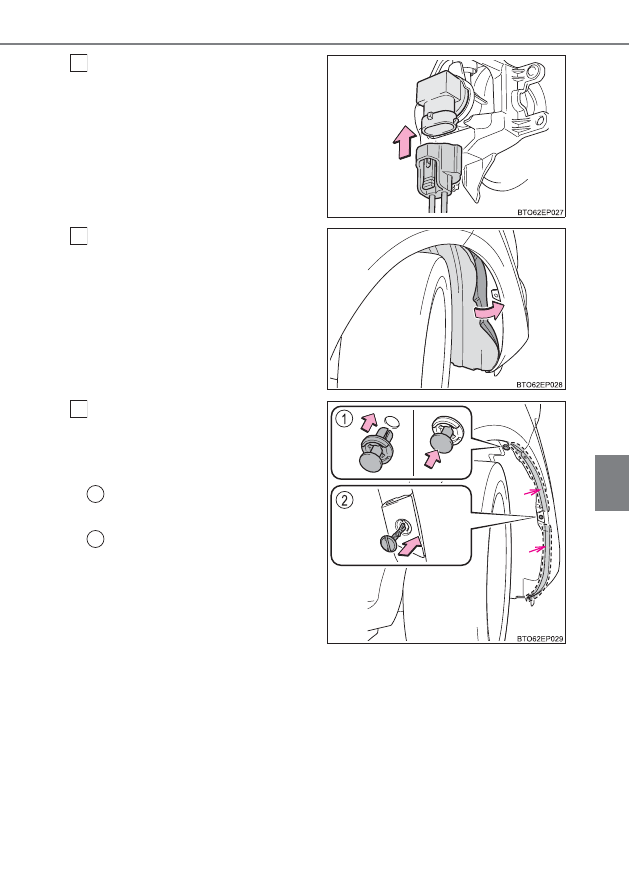

コネクターを取り付ける

コネクターを取り付けたあとは、いっ
たんフ ロントフォグ ランプを点 灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

フェンダーライナーを取り付け
る

フェンダーライナーをバンパーの内側
に取り付けます。

クリップを取り付ける

フェンダーライナー（A 部）がバンパー
の内側になっていることを確認してか
ら取り付けてください。

挿し込んでから中央部を押し
ます

クリップの溝を縦にして挿し
込みます

7

8

A

A

9

1

2

322

6-2. 簡単な点検・部品交換

■

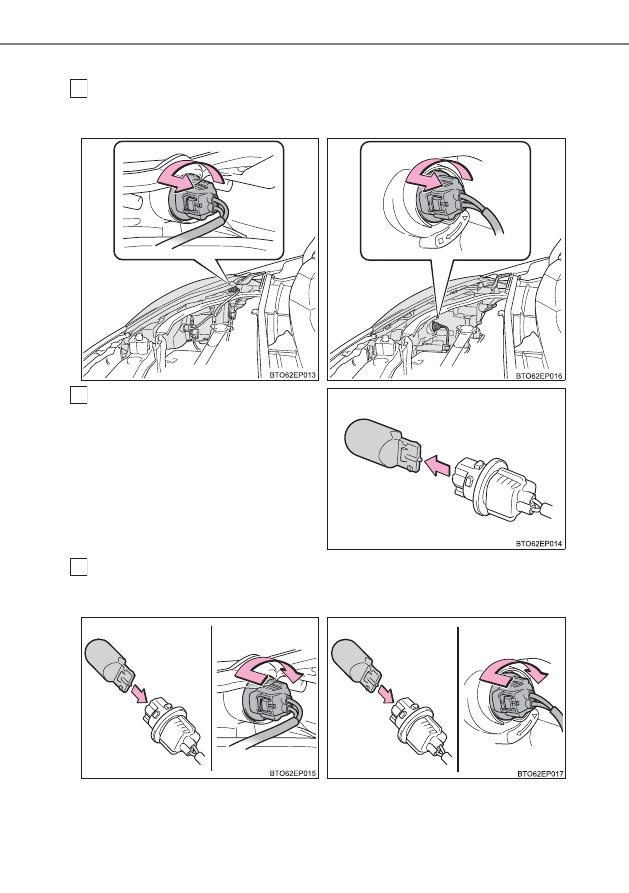

フロント方向指示灯／非常点滅灯

ボンネットを開けて、ソケットをまわして取りはずす

電球を取りはずす

新しい電球を取り付け、ソケットをまわして取り付ける

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

1

2

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

3

323

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

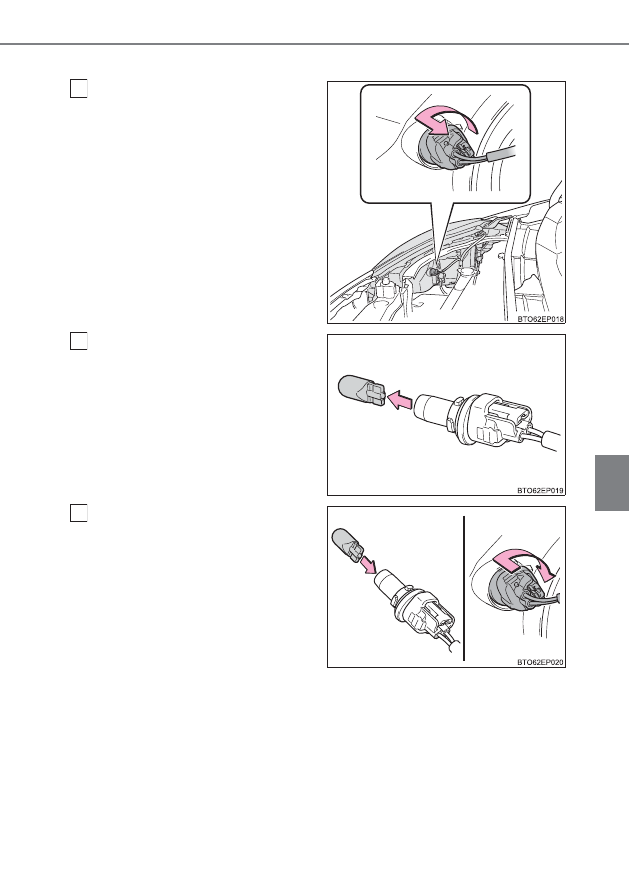

車幅灯（ハロゲンヘッドランプ装着車）

ボンネットを開けて、ソケットを
まわして取りはずす

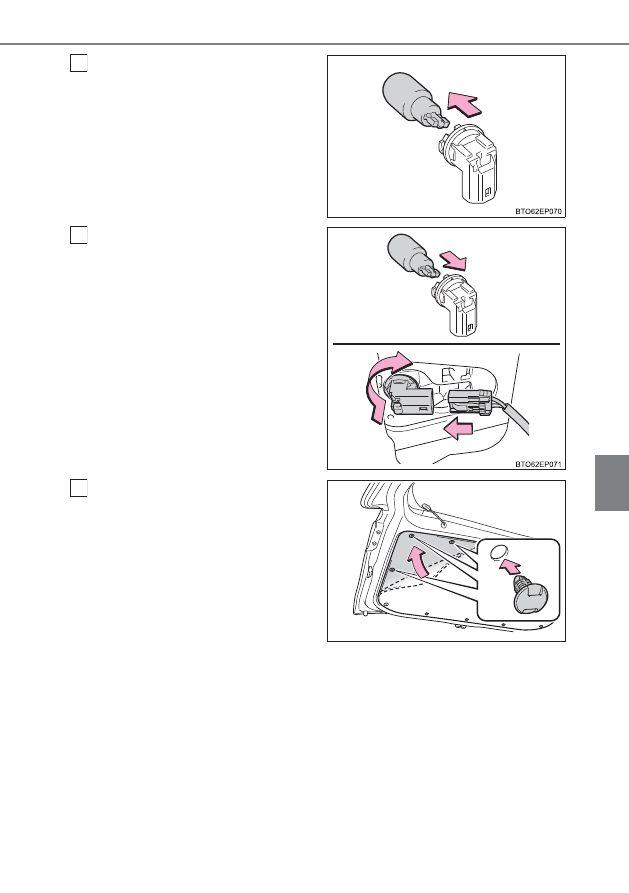

電球を取りはずす

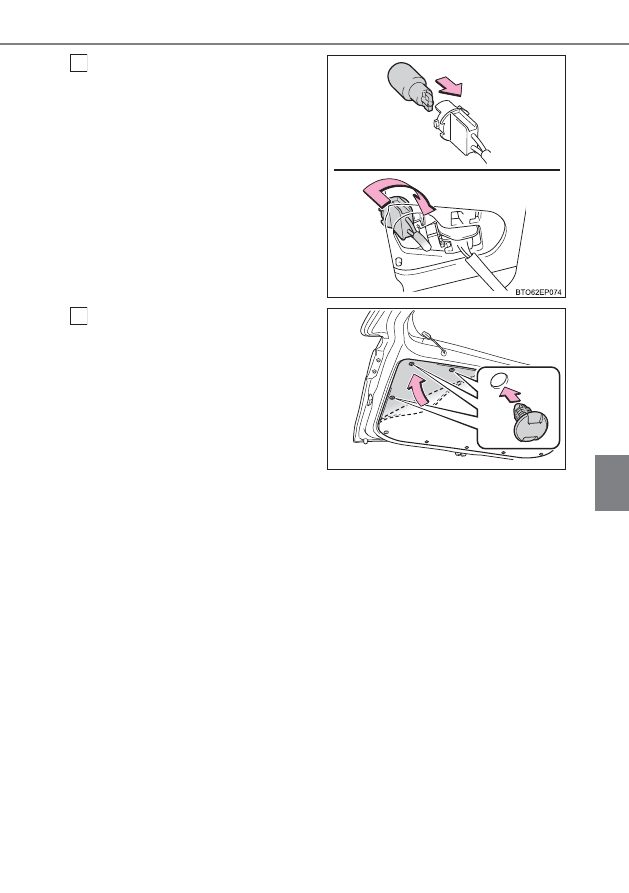

新しい電球を取り付け、ソケット
をまわして取り付ける

1

2

3

324

6-2. 簡単な点検・部品交換

■

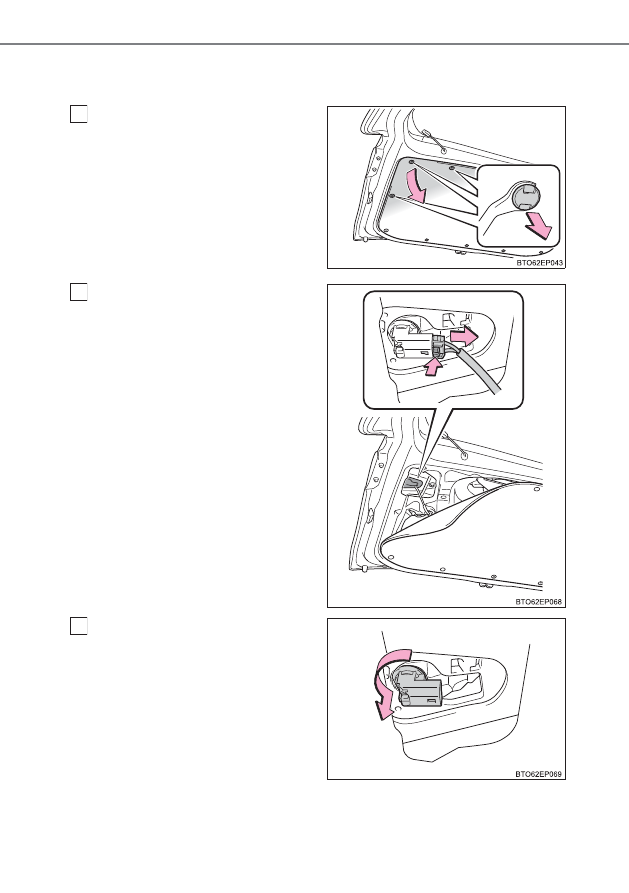

後退灯

X

ハロゲンヘッドランプ装着車

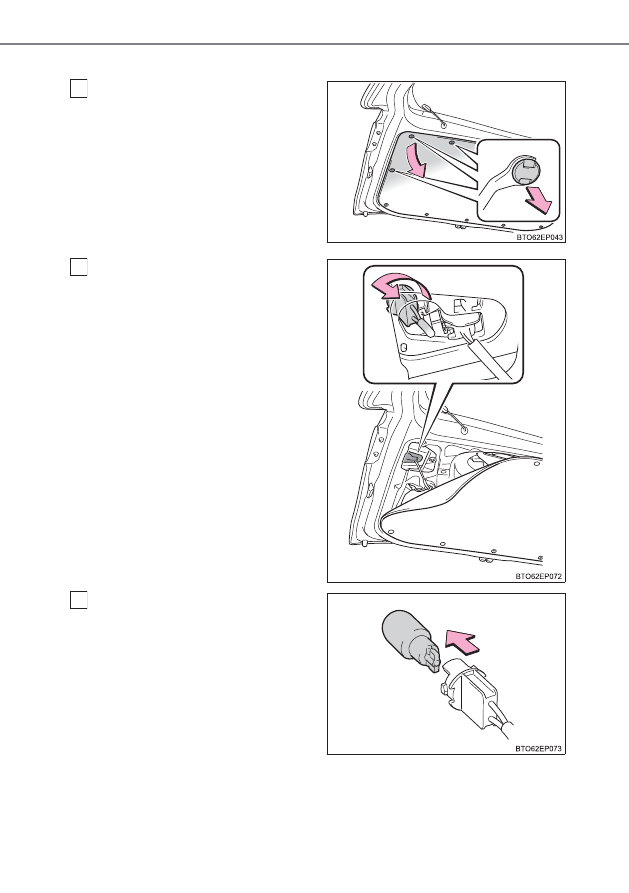

バックドアを開けて、クリップを
はずして、コネクターが見える位
置までカバーをめくる

クリップの破損を防ぐため、市販のク
リップリムーバーのご使用をおすすめ
します。

コネクターを取りはずす

ソケットをまわして取りはずす

1

2

3

325

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を取りはずす

新しい電球を取り付け、ソケット
をまわして取り付け、コネクタを
取り付ける

カバーをもどし、クリップを取り
付ける

4

5

BTO62EP047

6

326

6-2. 簡単な点検・部品交換

X

LED ヘッドランプ装着車

バックドアを開けて、クリップを
はずして、コネクターが見える位
置までカバーをめくる

クリップの破損を防ぐため、市販のク
リップリムーバーのご使用をおすすめ
します。

ソケットをまわして取りはずす

電球を取りはずす

1

2

3

327

6-2. 簡単な点検・部品交換

6

お手入れのしかた

新しい電球を取り付け、ソケット
をまわして取り付ける

カバーをもどし、クリップを取り
付ける

4

BTO62EP047

5

328

6-2. 簡単な点検・部品交換

■

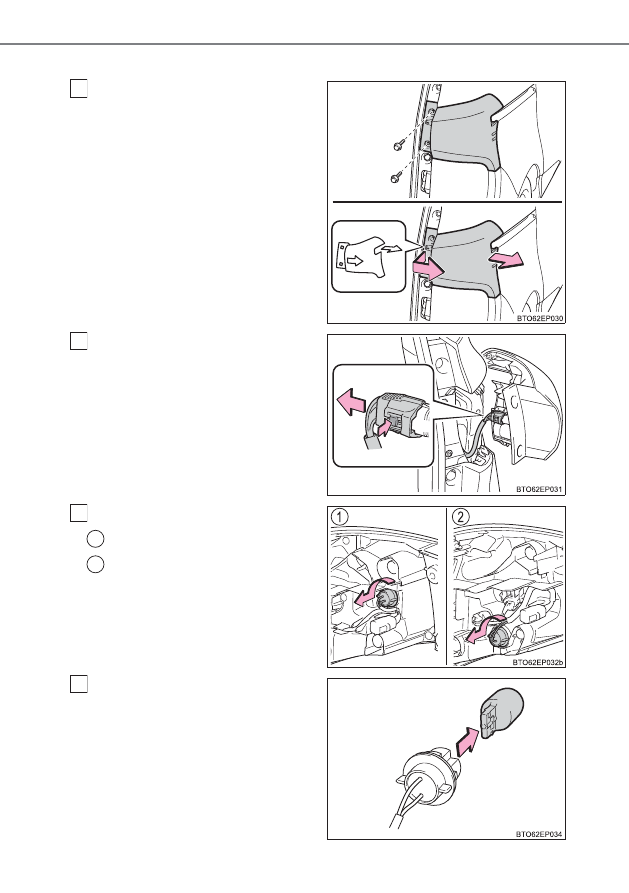

リヤ方向指示灯／非常点滅灯

バックドアを開け、スクリュー

（2 本）を取りはずし、ランプ本

体を車両横方向に引く

･ スクリュー取りつけ部のかん合を

はずすために、ランプ本体を車両う
しろ方向に少し浮かせます。

･ ランプ本体を車両横方向に引いて、

車両から取りはずします。

コネクターをはずす

ソケットをまわして取りはずす

ハロゲンヘッドランプ装着車

LED ヘッドランプ装着車

電球を取りはずす

1

2

3

1
2

4

329

6-2. 簡単な点検・部品交換

6

お手入れのしかた

新しい電球を取り付け、ソケット
をランプ本体に挿し込み右にま
わして取り付ける

ハロゲンヘッドランプ装着車

LED ヘッドランプ装着車

コネクターを取り付ける

ランプ本体側のピンと車両側の
穴の位置を合わせ、ランプ本体を
車両内側へ押す

5

1
2

BTO62EP037

6

7

330

6-2. 簡単な点検・部品交換

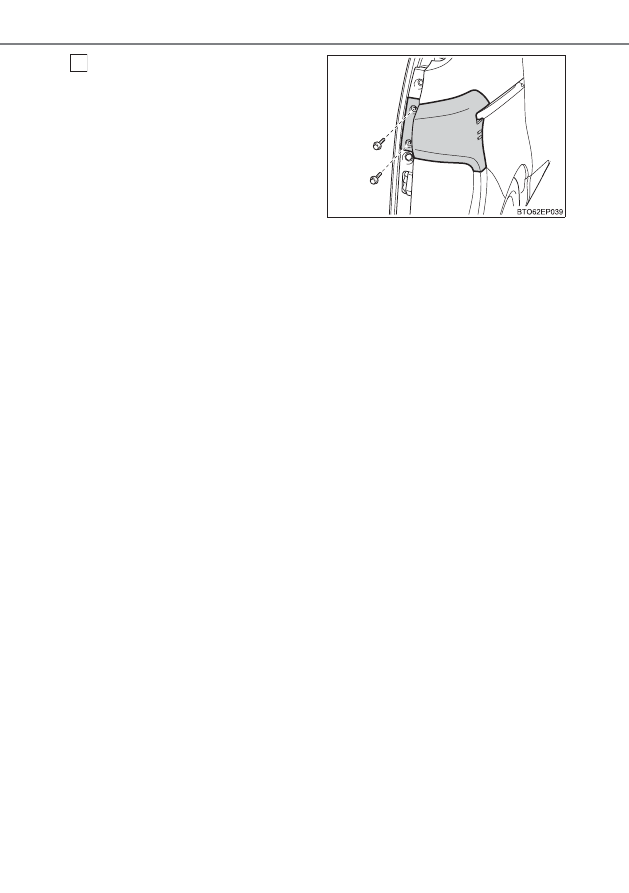

スクリュー（2 本）で固定する

8

331

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

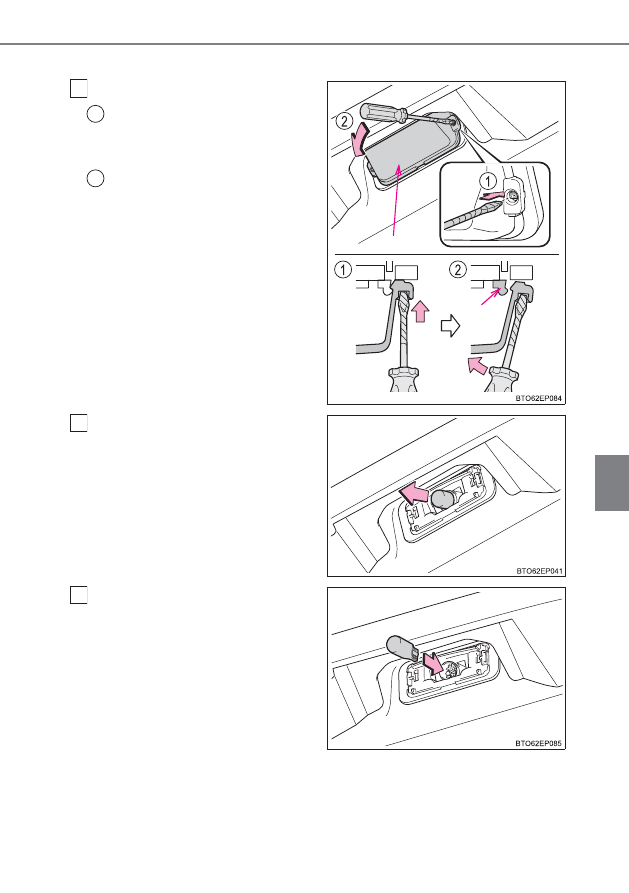

番号灯

レンズを取りはずす

小さいマイナスドライバーな
どを左右どちらかのレンズの
穴に挿し込む

小さいマイナスドライバーな
どを図の矢印の方向に傾け、レ
ンズのかん合をはずしてレン
ズを取りはずす

傷が付くのを防ぐために、小さいマ
イ ナ ス ド ラ イ バ ー な ど の 先 端 に、
テープなどを巻いて保護してくださ
い。

電球を取りはずす

新しい電球を取り付ける

レンズ

かん合

1

1

2

2

3

332

6-2. 簡単な点検・部品交換

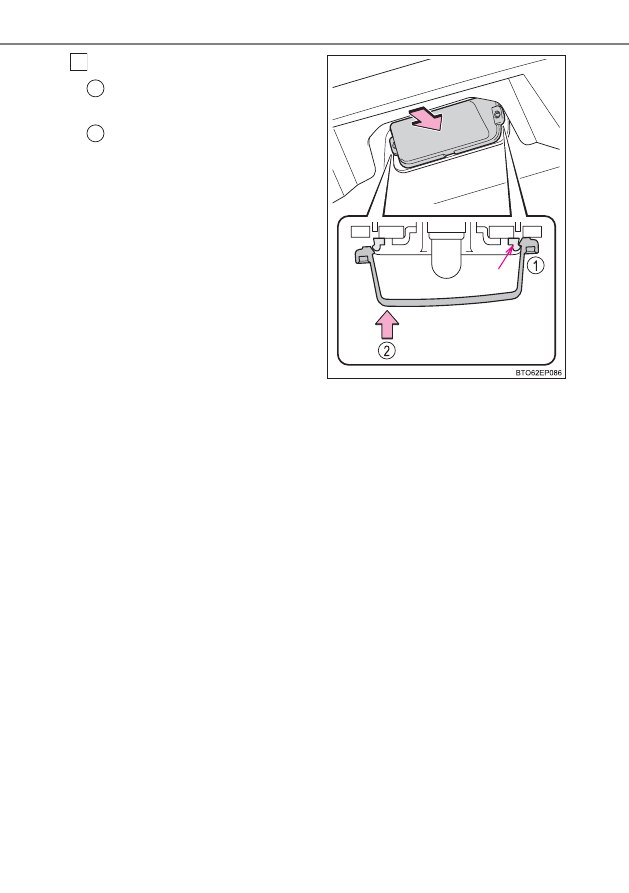

レンズを取り付ける

レンズを左右どちらかのかん
合に引っかける

レンズを押し込む

レンズを取り付けたあとは、レンズ
本体を軽く引っ張って、正しく取り
付いていることを確認してくださ
い。

■

次の電球を交換するには

次のランプが切れたときは、トヨタ販売店で交換してください。

●

LED ヘッドランプ（LED ヘッドランプ装着車）

●

車幅灯（LED ヘッドランプ装着車）

●

サイド方向指示灯／非常点滅灯

●

制動灯／尾灯

●

ハイマウントストップランプ

かん合

4

1

2

333

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

LED ランプについて

LED ヘッドランプ

★

・車幅灯

★

・サイド方向指示灯／非常点滅灯・制動灯／尾灯・

ハイマウントストップランプは、数個の LED で構成されています。もし LED が
ひとつでも点灯しないときは、トヨタ販売店で交換してください。

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、
トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

■

電球（バルブ）を交換するとき

→ P. 312

知識

警告

■

電球を交換するとき

●

ランプは消灯してください。消灯直後は高温になっているため、交換しないで
ください。やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが
不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、
レンズ内に曇りが発生することがあります。

●

電球・ソケット・電気回路・および構成部品を、修理または分解しないでくだ
さい。感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれ
があります。

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

★

：グレード、オプションなどにより、装備の有無があります。
