6-2. 簡単な点検・部品交換

6

お手入れのしかた

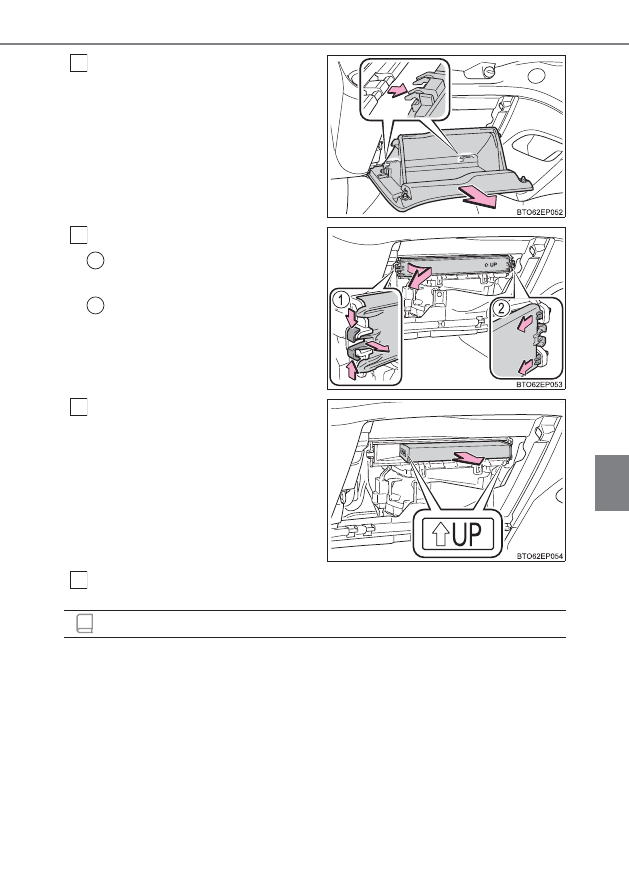

グローブボックス手前に引き、下
部のツメをはずして取りはずす

フィルターカバーを取りはずす

フィルターカバーの固定を解
除する

フィルターカバーを矢印の方
向にずらし、ツメからフィル
ターカバーを抜く

フィルターを取りはずし、新しい
フィルターと交換する

「↑ UP」マークの矢印が上を向くよう

に取り付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

エアコンフィルターの交換について

エアコンフィルターは次の時期を目安に交換してください。

20,000km[10,000km

※

] ごと

※ 大都市や寒冷地など、交通量や粉じんの多い地区

■

エアコンの風量が減少したときは

フィルターの目詰まりが考えられますので、フィルターを交換してください。

4

5

1

2

6

知識

7

304

6-2. 簡単な点検・部品交換

注意

■

エアコンを使用するときの注意

●

フィルターを装着せずにエアコンを使用すると、故障の原因になることがあり
ます。必ずフィルターを装着してください。

●

フィルターは交換するタイプです。
水洗いやエアブローによる清掃はしないでください。

■

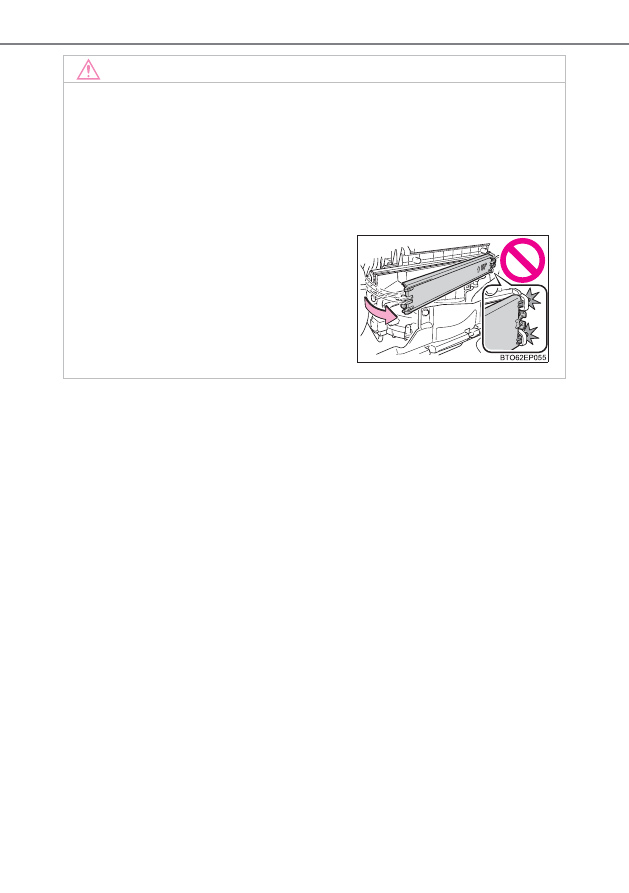

フィルターカバーの破損を防ぐために

フィルターカバーの固定を解除するとき
に、フィルターカバーを矢印の方向に動か
す際は、ツメに無理な力が加わらないよう
注意してください。
ツメが破損するおそれがあります。

305

6

お手入れのしかた

6-2. 簡単な点検・部品交換

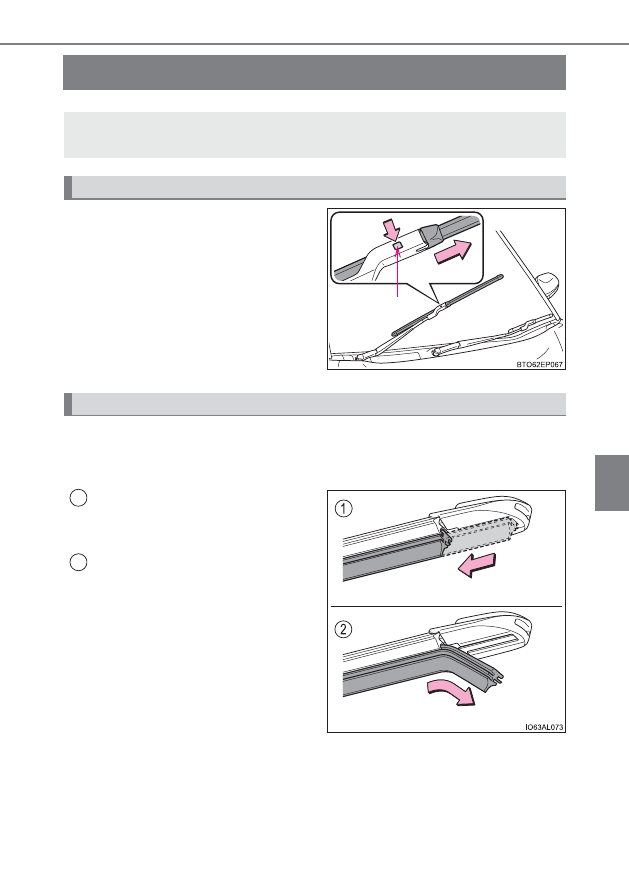

フロントワイパーゴムの交換

ワイパーブレードの接続部を手で
しっかり支えながらロックノブを
押してロックを解除し、ワイパーブ
レードを引き抜く

ワイパ ーブレードを 取り付けた あと
は、接続部が確実にロックされている
ことを確認してください。

フロントワイパーブレードに取り付けられているキャップを脱着するこ
とはできません。ワイパーゴムの交換が必要なときは、次の要領でワイ
パーゴムを取りはずしてください。

ワイパーブレード裏側のスリッ
ト部を通せる位置までワイパー
ゴムを引っ張る

ワイパーゴムの先端をスリット
部から引き出し、そのまま引き抜
く

新しいワイパーゴムを取り付けるときは、逆の要領で作業を行います。取
り付け後は、ワイパーゴムの先端がキャップの端まで確実に届いている
ことを確認してください。

ワイパーゴムを交換する際は、次の要領でワイパーの各部品を操作して
ください。

フロントワイパーブレードの取りはずし方

ロックノブ

フロントワイパーゴムの取りはずし方

1

2

306

6-2. 簡単な点検・部品交換

■

フロントワイパーブレード・フロントワイパーゴムの取り扱いについて

誤った取り扱いをすると、ワイパーブレード、またはワイパーゴムが損傷するお
それがあります。ご自身でのワイパーブレード・ワイパーゴムの交換に不安があ
る場合は、トヨタ販売店にご相談ください。

知識

307

6

お手入れのしかた

6-2. 簡単な点検・部品交換

キーの電池交換

●

マイナスドライバー

●

小さいマイナスドライバー

●

リチウム電池

･ CR2016（スマートエントリー＆スタートシステム非装着車）
･ CR2032（スマートエントリー＆スタートシステム装着車）

■

スマートエントリー＆スタートシステム非装着車

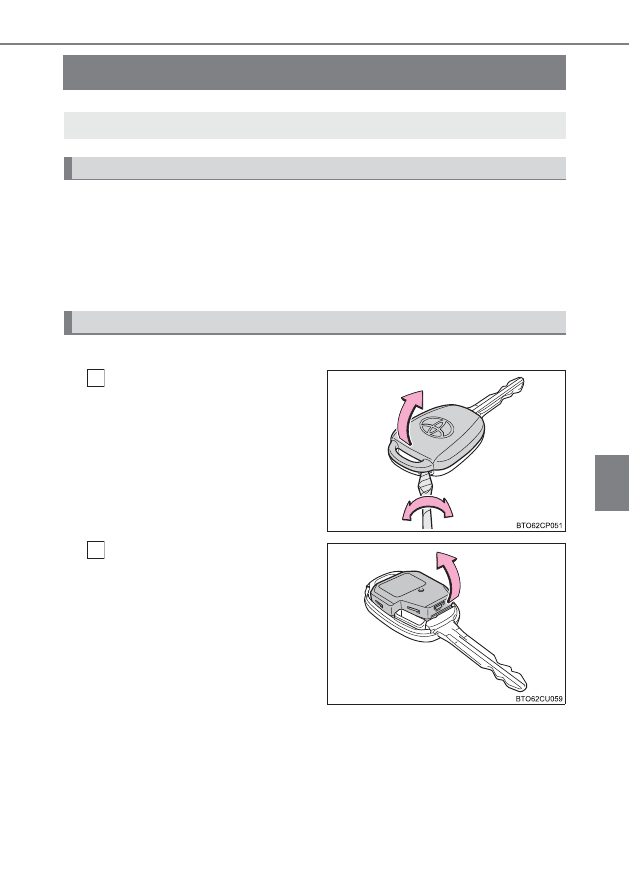

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

ボタン側を下向きにしてカバーをは
ずしてください。上向きにするとボ
タンがはずれるおそれがあります。

モジュールを取りはずす

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

1

2

308

6-2. 簡単な点検・部品交換

コインなどを使って、モジュー
ルカバーをはずし消耗した電
池を取り出す

新しい電池は、＋極を上にして取り
付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

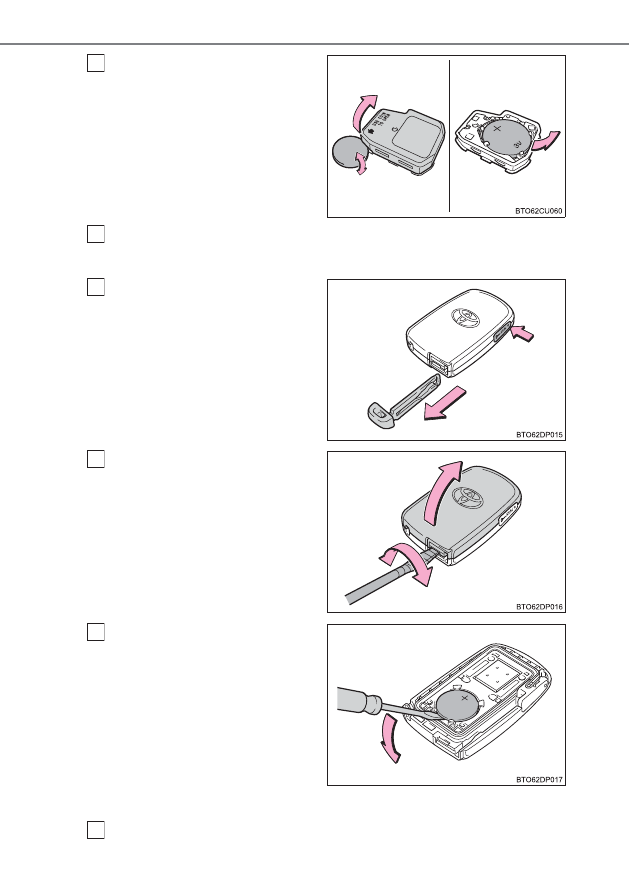

スマートエントリー＆スタートシステム装着車

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

消耗した電池を取り出す

カバーをはずしたときに、上側のカ
バーに電子キーのモジュールが貼り
付き、電池面が隠れている場合があ
り ま す。こ の 場 合、電 子 キ ー の モ
ジュールをひっくり返し、図のよう
に電池が見える状態で作業してくだ
さい。

新しい電池は、＋極を上にして取り
付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

3

4

1

2

3

4

309

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

リチウム電池の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

●

スマートエントリー＆スタートシステム非装着車：CR2016

●

スマートエントリー＆スタートシステム装着車：CR2032

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

■

キーの電池を交換したときは（スマートエントリー＆スタートシステム装着車）

キーのスイッチを押し、本体の LED が点灯することを確認します。

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

310

6-2. 簡単な点検・部品交換

ヒューズの点検・交換

エンジンスイッチ

★

を “LOCK” またはパワースイッチ

★

を OFF にす

る

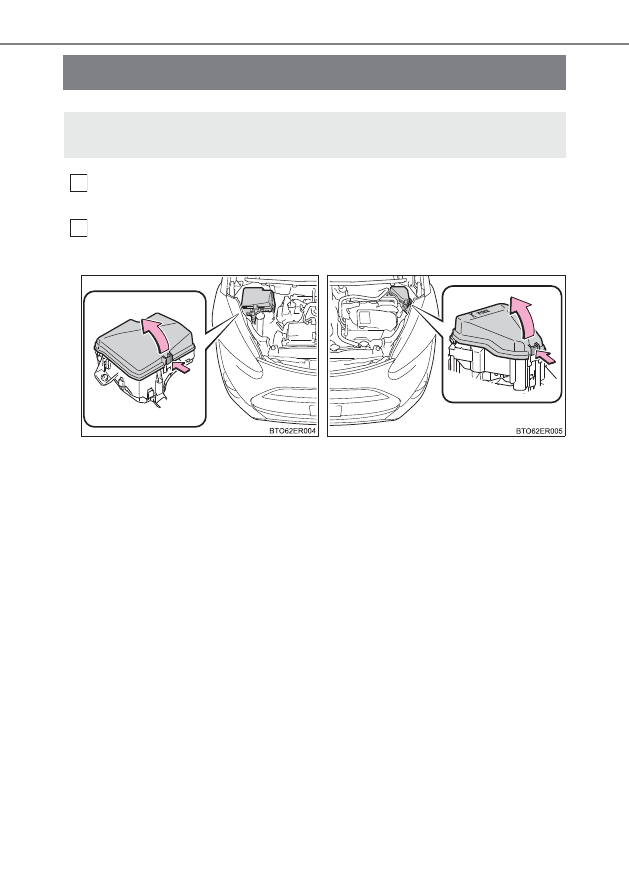

ヒューズボックスを開ける

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1

★

：グレード、オプションなどにより、装備の有無があります。

2

X

エンジンルーム（1）

X

エンジンルーム（2）

ツメを押しながら、カバーを持ち
上げる

ツメを押しながら、カバーを持
ち上げる

311

6-2. 簡単な点検・部品交換

6

お手入れのしかた

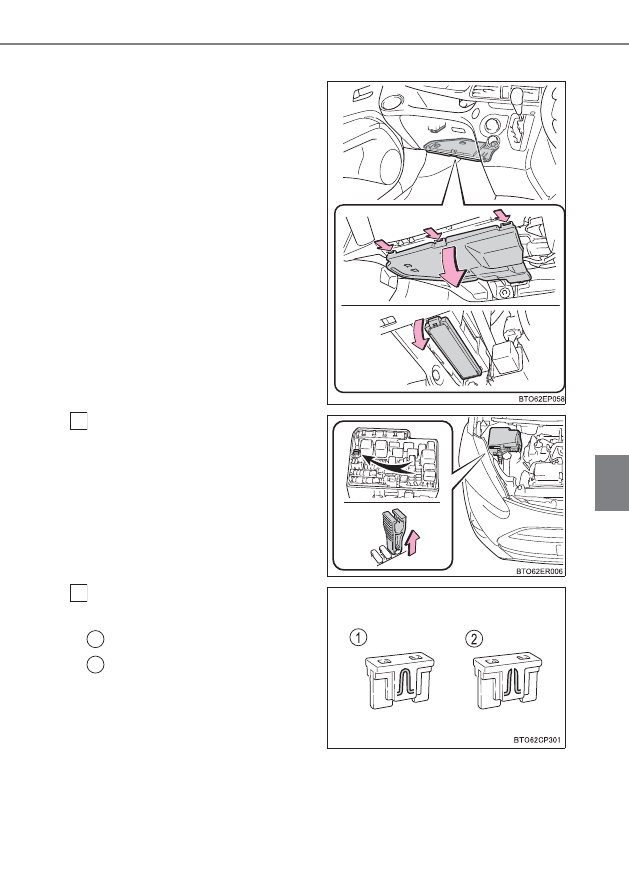

X

助手席足元

インストルメントパネルアンダー
カ バ ー を 取 り は ず し、ヒ ュ ー ズ
ボックスのカバーを取りはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

3

4

1
2

312

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 313）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

313

6

お手入れのしかた

6-2. 簡単な点検・部品交換

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（→ P. 396）

■

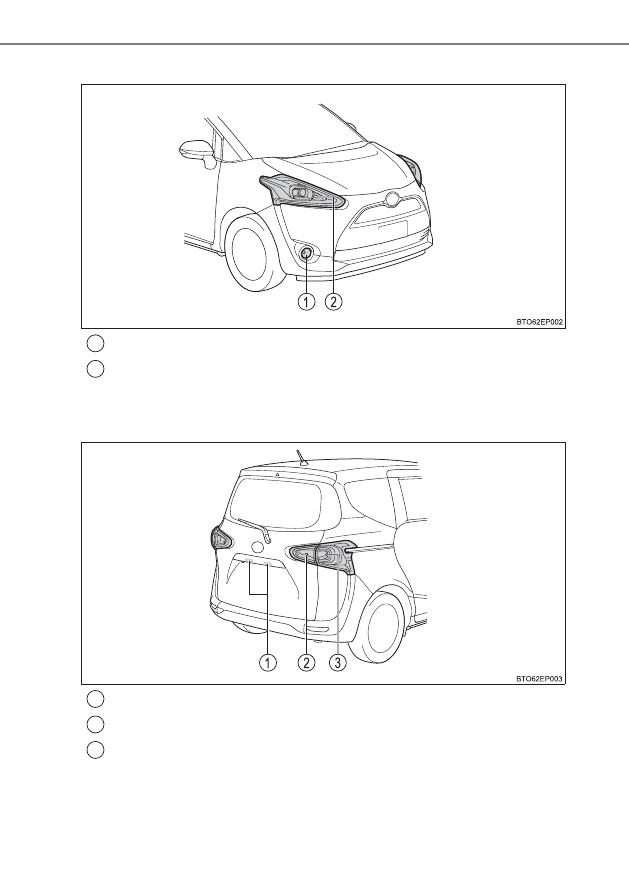

フロント

X

ハロゲンヘッドランプ装着車

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

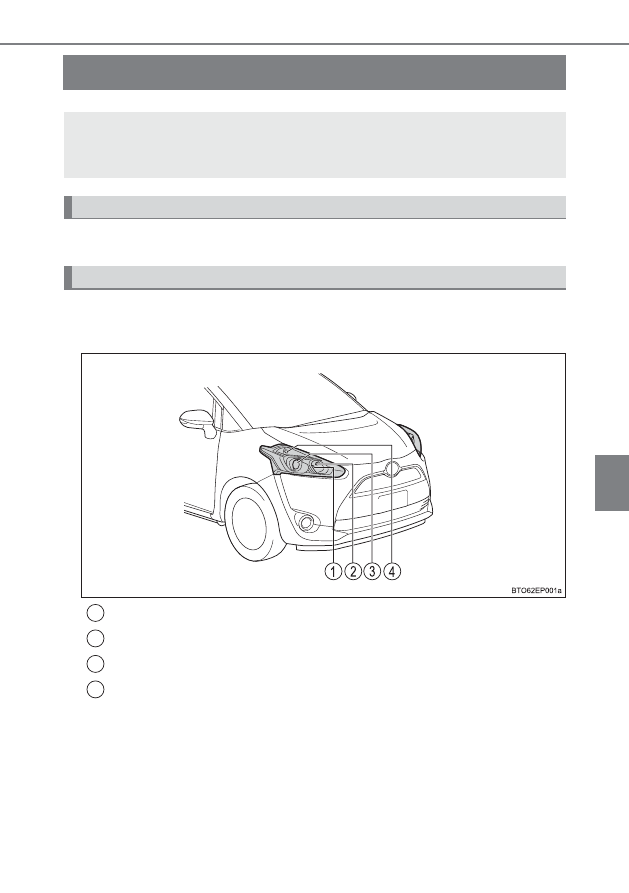

バルブ位置

ヘッドランプハイビーム

車幅灯

ヘッドランプロービーム

フロント方向指示灯／非常点滅灯

1
2
3
4

314

6-2. 簡単な点検・部品交換

X

LED ヘッドランプ装着車

■

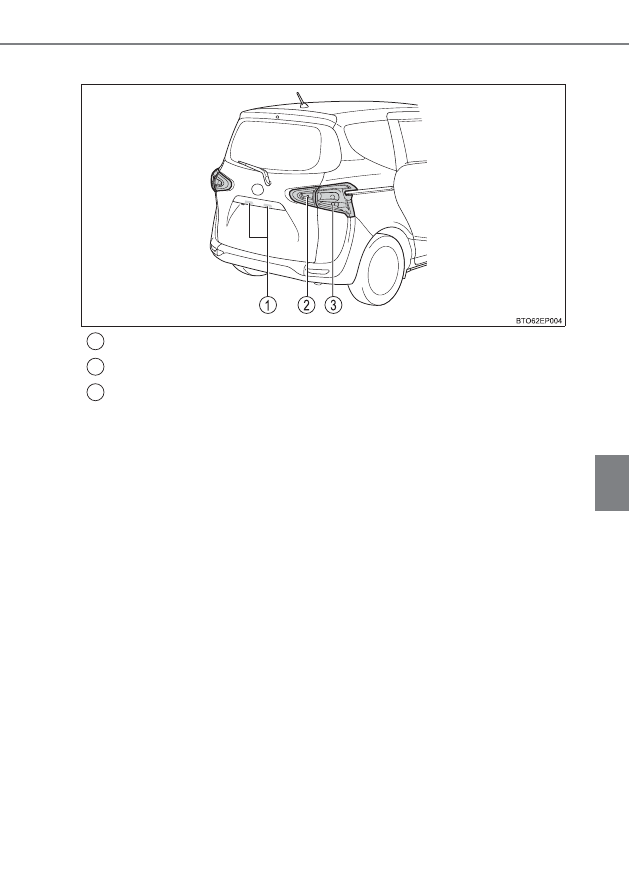

リヤ

X

ハロゲンヘッドランプ装着車

フロントフォグランプ

フロント方向指示灯／非常点滅灯

1
2

番号灯

後退灯

リヤ方向指示灯／非常点滅灯

1
2
3

315

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

LED ヘッドランプ装着車

番号灯

後退灯

リヤ方向指示灯／非常点滅灯

1
2
3

316

6-2. 簡単な点検・部品交換

■

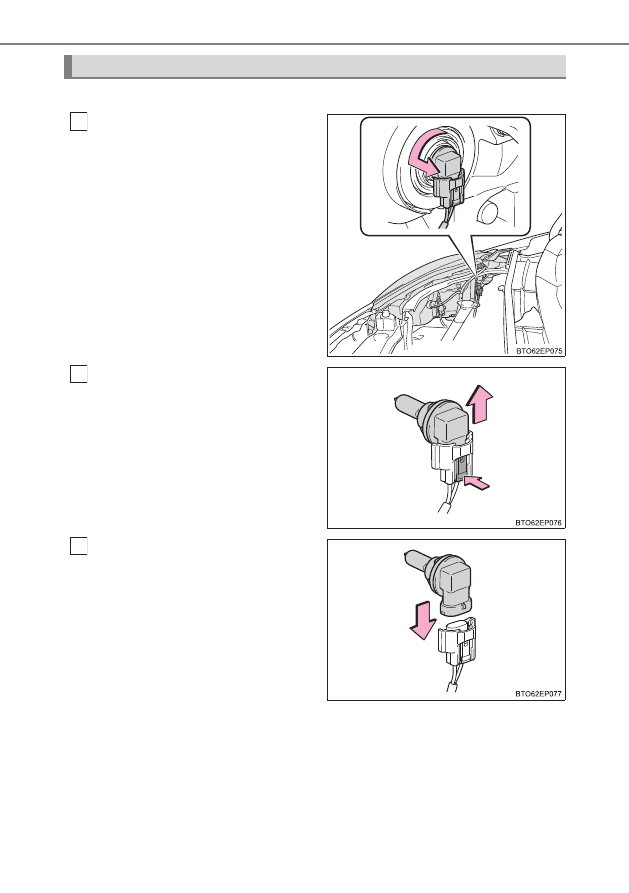

ヘッドランプロービーム（ハロゲンヘッドランプ装着車）

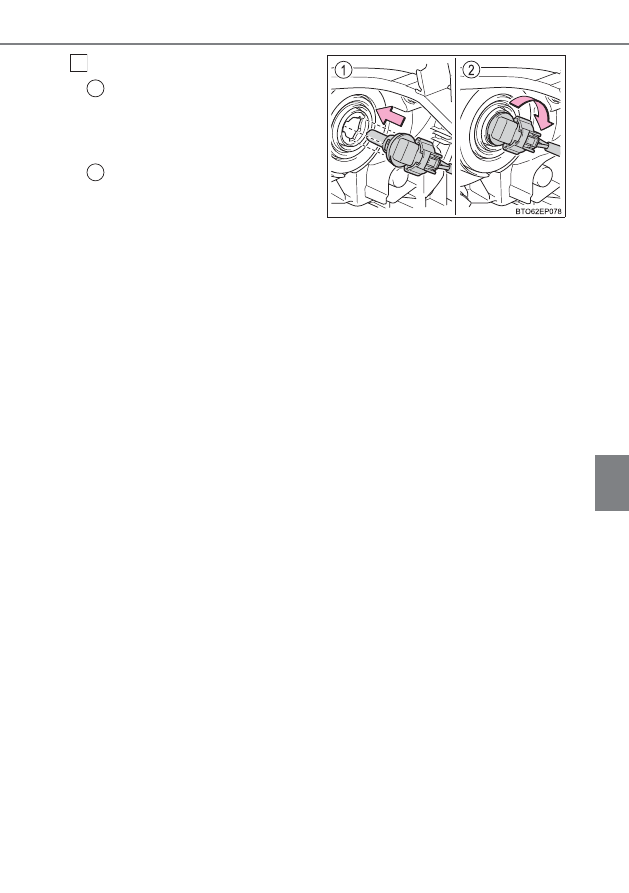

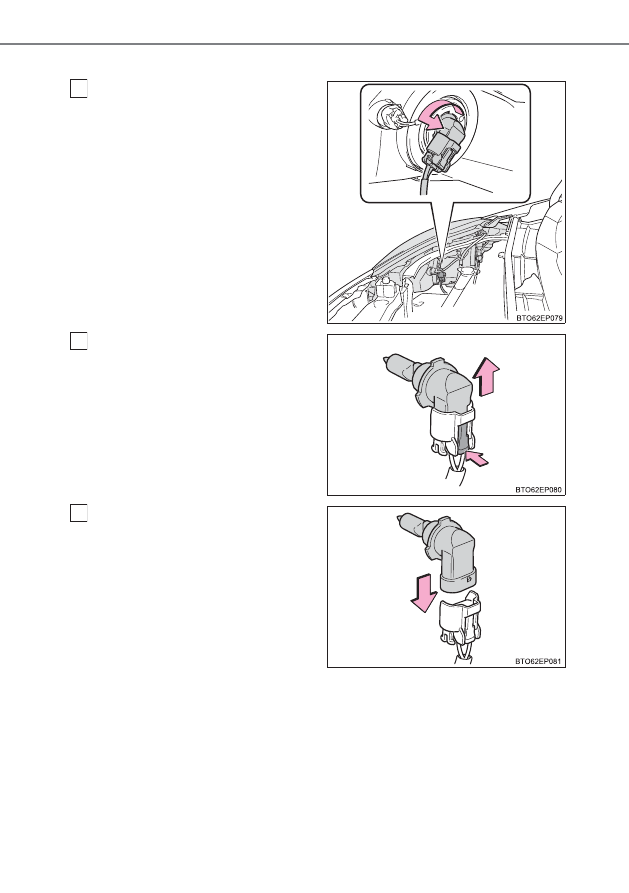

ボンネットを開けて、ソケットを
まわして取りはずす

コネクタのツメを押し、電球を取
りはずす

電球を交換し、コネクタに取り付
ける

電球交換のしかた

1

2

3

317

6-2. 簡単な点検・部品交換

6

お手入れのしかた

ソケットをまわして固定する

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

取り付けたあとは、いったんヘッドラ
ンプロービームを点灯させ、バルブの
取り付け部からランプの光がもれてい
ないことを目視確認してください。

4

1

2

318

6-2. 簡単な点検・部品交換

■

ヘッドランプハイビーム（ハロゲンヘッドランプ装着車）

ボンネットを開けて、ソケットを
まわして取りはずす

コネクタのツメを押し、電球を取
りはずす

電球を交換し、コネクタに取り付
ける

1

2

3
