Toyota Prius PHV (2017 year). Manual japanese - part 7

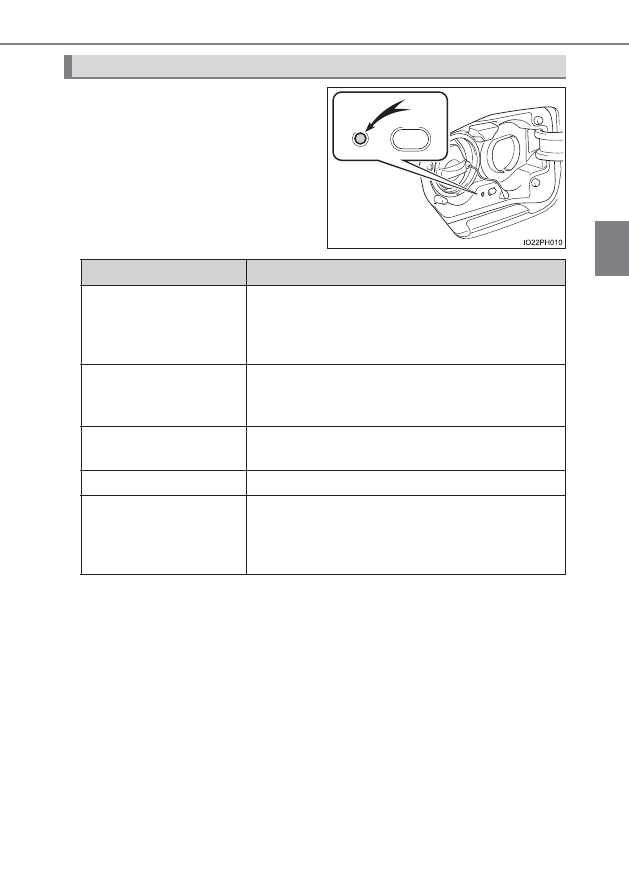

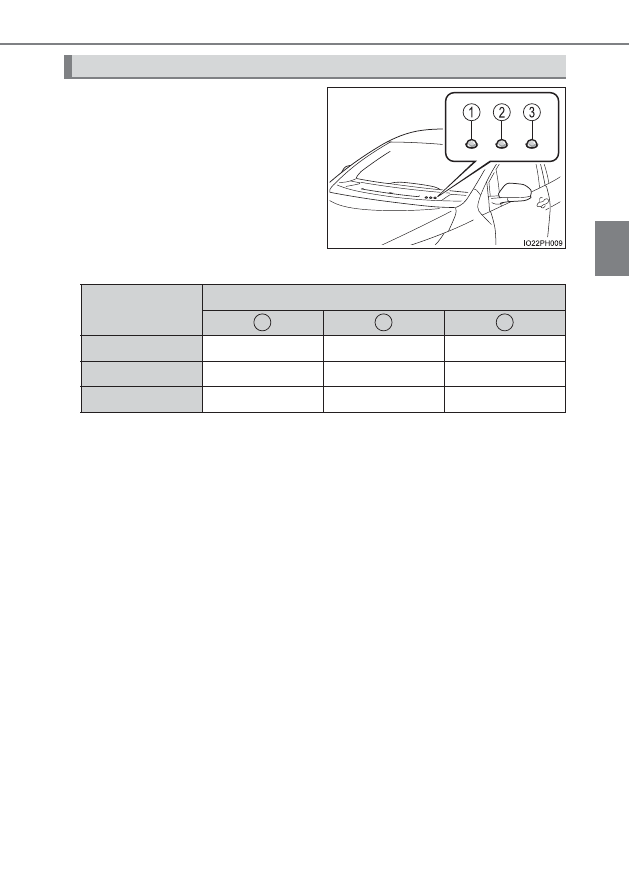

2-2. 充電について

プラグインハイブリッドシステム

充電ケーブル、またはヴィークルパ
ワーコネクタ

★

（→ P. 203）が充

電インレットに接続されていると
き、3 つのインジケーターの点灯・
点滅状態で、駆動用電池の充電状態
をお知らせします。

■

充電中／外部電源供給システム

★

（→ P. 201）の使用中

駆動用電池残量インジケーター

★

：グレード、オプションなどにより、装備の有無があります。

駆動用電池残量

駆動用電池残量インジケーター

少ない

点滅

消灯

中程度

点灯

点滅

消灯

多い

点灯

点滅

2-2. 充電について

■

充電中／外部電源供給システム

★

（→ P. 201）の使用中以外のとき

充電リッドが開いた状態で次の操作が行われたとき、駆動用電池残量
インジケーターが点灯

※1

します。

●

電子キーを携帯して、電子キーの検知エリア

※2

（→ P. 319）に近

付いたとき

●

ドアを解錠したとき

※1

最大で約 15 秒間、点灯します。

※2

充電リッドの検知エリアを除く

■

駆動用電池が満充電のとき

車両に充電ケーブルを接続すると、駆動用電池残量インジケーターが 3 つすべて
点灯し、駆動用電池が満充電であることをお知らせします。

※

プッシュリフター（→ P. 144）が押されていると、駆動用電池残量インジケー
ターが点滅する場合があります。

■

急速充電が正常終了したとき（急速充電インレット装着車）

駆動用電池残量インジケーターの

・

が約 15 秒間点灯し、急速充電が完了し

たことをお知らせします。

※

プッシュリフター（→ P. 144）が押されていると、駆動用電池残量インジケー
ターが点滅する場合があります。

★

：グレード、オプションなどにより、装備の有無があります。

駆動用電池残量

駆動用電池残量インジケーター

少ない

点灯

消灯

中程度

点灯

消灯

多い

点灯

知識

2-2. 充電について

プラグインハイブリッドシステム

点灯・点滅パターンの変化により、
次のように充電に関する状況をお
知らせします。

充電インジケーターの作動は、普通充
電時・急速充電時

★

ともに共通です。

※1

ヴィークルパワーコネクタ

★

・外部電源供給システム

★

については、P. 201

を参照してください。

※2

約 15 秒間点滅します。

※3

約 10 秒間点滅します。

※4

約 8 秒間点滅します。

充電インジケーター

★

：グレード、オプションなどにより、装備の有無があります。

点灯・点滅パターン

車両の状況

点灯

･充電中・外部電源供給中

※1

･充電・外部電源供給が可能な状況のとき

※1

･駆動用電池ヒーター（→ P. 128）の作動中
･駆動用電池冷却（→ P. 128）の作動中

点滅（通常）

※2

タイマー充電スケジュール（→ P. 157）が登録さ
れている状態で、充電ケーブルを車両に接続したと
き（普通充電時のみ）

速い点滅

※3

電源または車両の異常などにより充電ができない
状況（→ P. 191）のとき

遅い点滅

※4

外部電源供給システム

※1

の給電開始操作の待機中

消灯

･充電コネクター・ヴィークルパワーコネクタ

※1

が充電インレットに挿し込まれていないとき

･タイマー充電（→ P. 157）の待機中
･充電が終了したとき

2-2. 充電について

■

充電インジケーターについて

充電中・リモートエアコンシステムの使用中にシステム異常などが発生した場合
は、約 10 秒間、速い点滅をしたあとで消灯します。

その場合、次回ハイブリッドシステムを始動すると、マルチインフォメーション
ディスプレイにメッセージが表示されます。表示されたメッセージの内容に従っ
て、それぞれ対処してください。

知識

2-2. 充電について

プラグインハイブリッドシステム

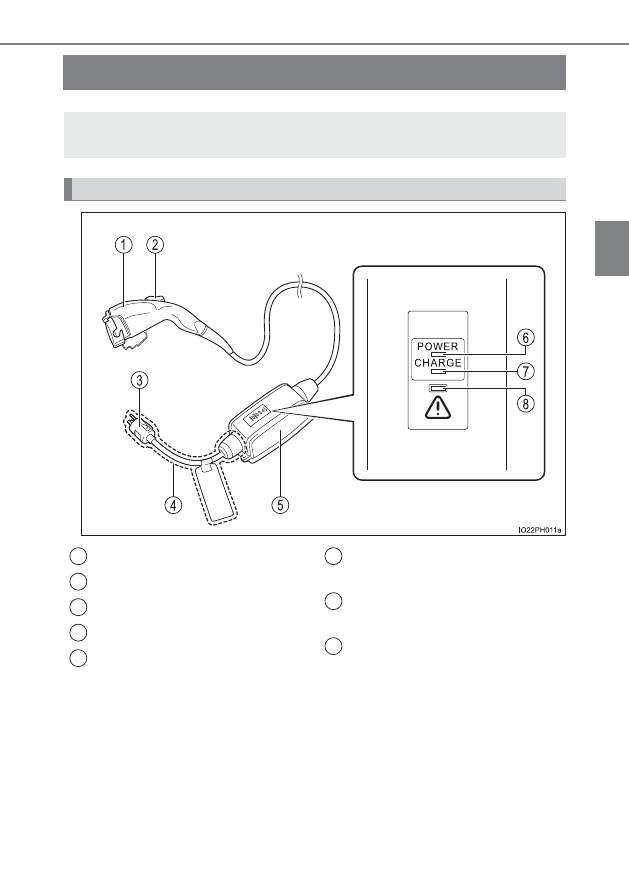

充電ケーブルについて

※

接続する電源電圧（200V または 100V）に合わせて、電源プラグコードを
交換する必要があります。（→ P. 102）

充電ケーブルの機能や正しい取り扱い方法などについて説明していま
す。

各部の名称

充電コネクター

ロック解除ボタン

電源プラグ

電源プラグコード

※

コントロールユニット

電源インジケーター

（→ P. 100）

充電インジケーター

（→ P. 100）

エラーインジケーター

（→ P. 100）

1
2
3
4
5

100

2-2. 充電について

充電ケーブルに取り付けられているコントロールユニットは、次のよう
な安全機能を備えています。

■

漏電検知機能

充電中に漏電を検知すると、自動的に電気を遮断し、漏電による感電
や火災などを未然に防ぎます。

漏電検知機能により電気が遮断された場合は、エラーインジケーターが点滅し
ます。

（電気が遮断された場合の対処方法については、P. 101 を参照してくだ

さい）

■

自動チェック機能

漏電検知機能の作動に問題がないか、充電開始前に自動でシステム
チェックが実施されます。

システムチェックの結果、漏電検知機能の異常が検出されると、エラーインジ
ケーターの点滅でお知らせします。（→ P. 101）

■

温度検知機能

電源プラグに温度検知機能が搭載されており、充電中、コンセント側
のゆるみなどにより電源プラグ部が発熱した場合に、充電電流を制御
することで発熱を抑制します。

■

車両との通電の条件

電源プラグがコンセントに挿してあっても、充電コネクターが車両に
接続されていないと、充電コネクターに通電されない構造になってい
ます。

■

各インジケーターの働き

3 つのインジケーターで、それぞれ次の状態を示します。

電源インジケーター

コントロールユニットに通電してい
るときに点灯します。

充電インジケーター

充電中に点灯します。

エラーインジケーター

漏電が発生したとき、またはコント
ロールユニットに異常が発生したと
き点滅します。

安全機能について

コントロールユニット上のインジケーターについて

101

2-2. 充電について

プラグインハイブリッドシステム

■

充電時に異常が発生したとき

コントロールユニット上のインジケーターの点灯・点滅状態の組み合
わせにより、異常の内容をお知らせします。

エラーインジケーターが点灯・点滅したときは、いったん電源プラグをコンセ
ントから抜き、再度コンセントに挿し込んで、エラーインジケーターが消灯す
るか確認してください。

エラーインジケーターが消灯していれば、そのまま充電が可能です。

消灯しない場合は、次の表に従って対処してください。

※1

この場合、充電電流が制限されずに充電されます。

※2

この場合、充電電流を制限して充電されます。

ཞඞ

電源

インジケーター

エラー

インジケーター

Ҿ׆ȷݣϼ

充電システム

エラー

消灯

消灯または

点灯

漏電を検知して充電を中断して
いるか、充電ケーブルが故障し
ています。
→ トヨタ販売店にご相談くだ

さい。

点灯

点滅

電源プラグ

温度検知異常

点滅

電源プラグの温度検知部品が故
障しています。

※1

→ トヨタ販売店にご相談くだ

さい。

電源プラグ

温度上昇検知

点滅

消灯

コンセントと電源プラグとの接
触不良などにより、電源プラグ
の温度上昇を検知しました。

※2

→ 電源プラグがコンセントに

確実に挿し込まれているか

確認してください。

充電ケーブル

寿命予告

点灯

点滅

充電ケーブルの充電回数が、使
用可能な上限に近付いていま
す。
→ トヨタ販売店にご相談くだ

さい。

充電ケーブル

寿命

点灯

充電ケーブルの充電回数が、使
用可能な上限をこえています。
→ トヨタ販売店にご相談くだ

さい。

102

2-2. 充電について

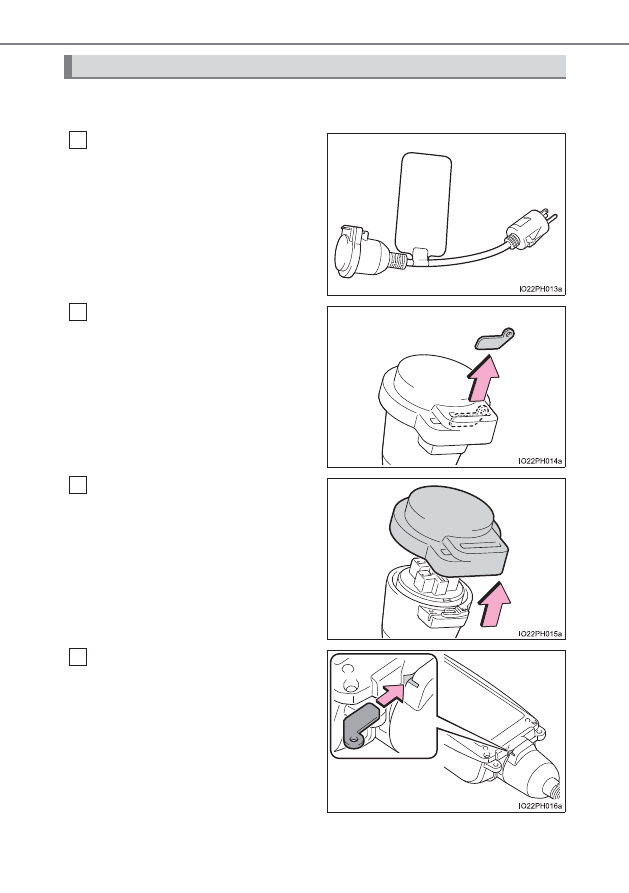

電源プラグを 100V 用、または 200V 用に交換したい場合は、次の手
順で電源プラグコードを交換してください。

充電ケーブル（→ P. 99）と交換
用電源プラグコードを用意する

解除キーを取り出す

取り出した解除キーをなくさないよう
にご注意ください。

保護キャップを取りはずす

コントロールユニットの解除穴
に解除キーを挿し込む

解除キーは図の向きで挿し込んでくだ
さい。

電源プラグコードの交換

103

2-2. 充電について

プラグインハイブリッドシステム

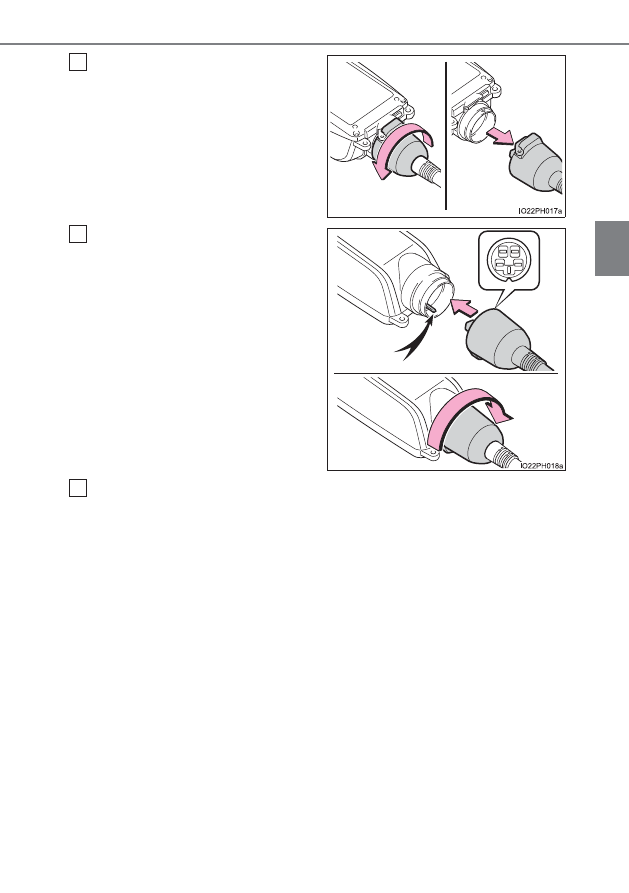

コントロールユニットの解除穴
に解除キーを奥まで挿し込んだ
まま、電源プラグコードのナット
部をまわして、電源プラグコード
を取りはずす

電源プラグコードを取りはずしたら、
解除キーを抜いてください。

コントロールユニット接合部の
突起と、電源プラグコードコネク
ターの溝とを合わせて挿し込み、
電源プラグコードのナット部を
まわして取り付ける

“ カチッ” という音がして固定される
まで、取りはずしたときと逆方向にま
わします。

取りはずした電源プラグコードに、保護キャップと解除キーを取り付
ける

紛失を防ぐため、解除キーは保護キャップに確実に取り付けてください。また、解
除キーが保護キャップから意図せず脱落しないよう、ご注意ください。

電源プラグコードは、ほこりや水などがかからない安全な場所に保管してくださ
い。

104

2-2. 充電について

警告

■

充電ケーブル・コントロールユニットを取り扱うとき

次のことを必ずお守りください。
お守りいただかないと、思わぬ事故の原因となり、重大な傷害におよぶか、最
悪の場合死亡につながるおそれがあります。

●

充電ケーブルや電源プラグ・充電コネクター・コントロールユニットの分解・
修理・改造をしない
充電ケーブル・コントロールユニットに異常が認められた場合は、ただちに使
用を中止してトヨタ販売店にご連絡ください。

●

充電ケーブルや電源プラグ・充電コネクター・コントロールユニットに強い衝
撃を与えたり落としたりしない

●

充電ケーブルを無理に折り曲げたり、ねじったり、引っ張ったり、引きずるな
どの負担をかけない

●

充電ケーブルを鋭利なもので傷付けたりしない

●

電源プラグの端子を折り曲げたり異物を付けたりしない

●

充電コネクター・電源プラグを水に浸けない
水中に落とした場合はトヨタ販売店にご相談ください。

●

電源プラグコードの交換作業は、ぬれた手で行わない
また、雨や水のかかる場所で行わないでください。

●

電源プラグ・充電コネクターを接続した状態で、電源プラグコードの交換作業
を行わない

●

電源プラグコードの交換時には、“ カチッ ” という音がするまで電源プラグ
コードのナット部をしっかりまわす

●

充電ケーブルを熱器具等の高温物に近付けない

●

コントロールユニットに充電ケーブルを巻き付けない

105

2-2. 充電について

プラグインハイブリッドシステム

注意

■

充電ケーブルや関連部品などを取り扱うとき

→ P. 147

■

寒冷時の注意

寒冷時は、充電ケーブル・電源プラグコードが通常より固くなることがあるた
め、固くなった状態で無理な力をかけないでください。充電ケーブル・電源プ
ラグコードの損傷につながるおそれがあります。

■

電源プラグコードについての注意

電源プラグコードは充電以外の用途で使用しないでください。電源プラグコー
ドの損傷につながるおそれがあります。

106

2-2. 充電について

安全にお使いいただくために、日常的に次の事項を点検してください。

充電ケーブルの点検・お手入れ

警告

■

日常点検について

定期的に次のことを確認してください。
点検をしないで使い続けると、思わぬ事故の原因となり、重大な傷害におよぶ
か、最悪の場合死亡につながるおそれがあります。

●

充電ケーブルや電源プラグ・充電コネクター・コントロールユニットに破損な
どがないこと

●

コンセントに破損がないこと

●

コンセントの挿し込みがゆるくなっていないこと

●

充電中に電源プラグが極端に熱くならないこと

●

電源プラグの刃が変形していないこと

●

電源プラグにほこり等の汚れがないこと

電源プラグはコンセントから抜いて点検してください。また、点検の結果、充
電ケーブルに異常が見つかった場合は、ただちに使用を中止して、トヨタ販売
店にご相談ください。

■

充電ケーブルのお手入れについて

汚れたときは固くしぼった布で汚れをふき取ったあと、乾いた布でから拭きし
てください。
なお、水洗いは絶対に行わないでください。充電ケーブルを水洗いすると、充
電時に火災や感電事故が発生し、最悪の場合死亡につながるおそれがあります。

■

長期間充電ケーブルを使用しないとき

電源プラグをコンセントから抜いておいてください。電源プラグやコンセント
にほこりがたまり、過熱や発火の原因となります。
また、充電ケーブルは水気がない場所で保管してください。

107

2-2. 充電について

プラグインハイブリッドシステム

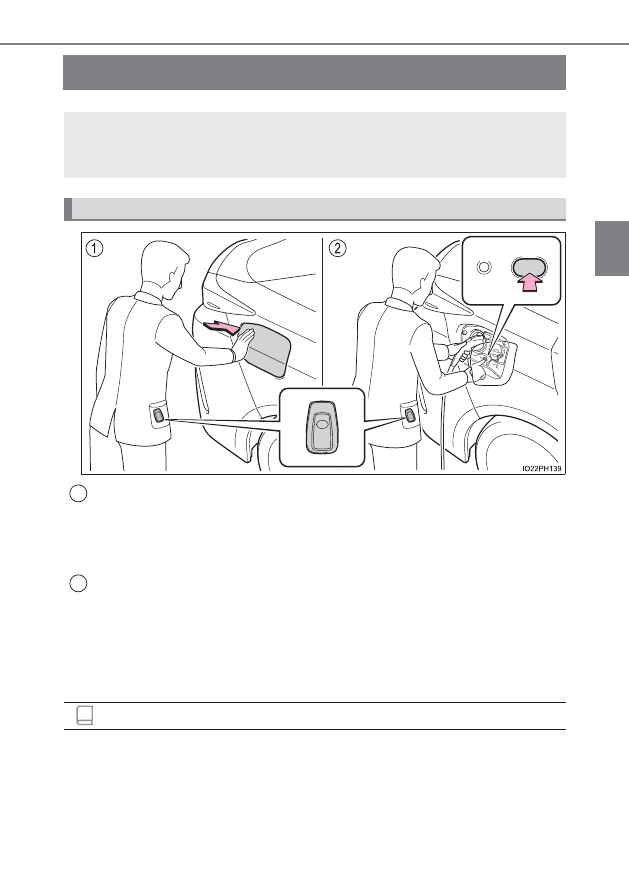

スマートリッド＆コネクターロックシステム

スマートリッドシステム

電子キーをポケットなどに携帯して充電リッドを操作することによ
り、車両のドアが施錠された状態のまま、充電リッドのみを解錠でき
ます。

コネクターロックシステム

電子キーをポケットなどに携帯してコネクターロックスイッチを操作
することにより、普通充電コネクターを施錠・解錠できます。

普通充電中の充電コネクターの取りはずしや、第三者による充電ケーブルの持
ち去りなどのいたずらなどを回避することができます。

■

アンテナの位置

→ P. 318

■

作動範囲（電子キーの検知エリア）

→ P. 319

電子キーをポケットなどに携帯しているとき、車両のドアが施錠されて
いる状態で充電リッドのみを解錠したり、充電コネクターを施錠・解錠
したりすることができます。

スマートリッド＆コネクターロックシステムの働き

知識

108

2-2. 充電について

■

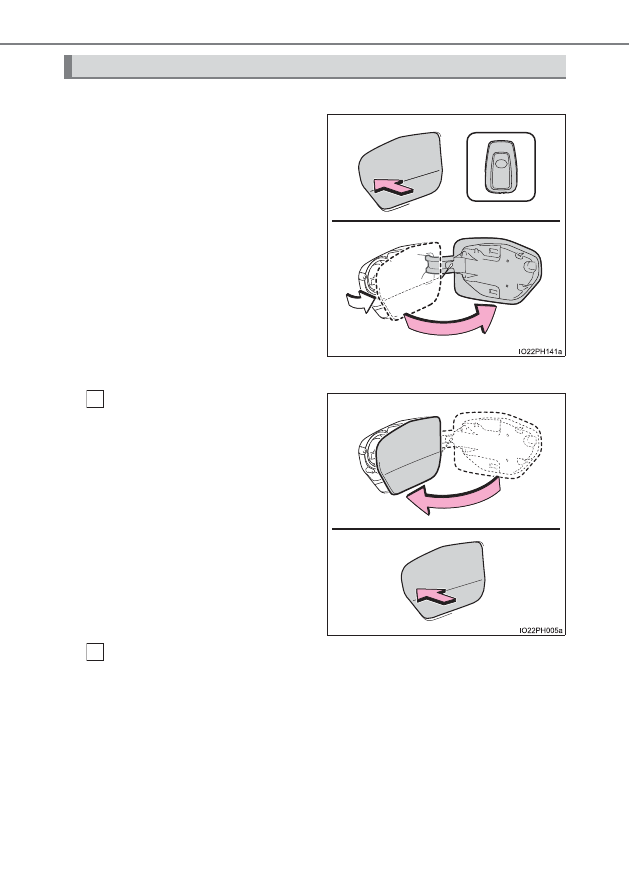

充電リッドを解錠するには

電子キーをポケットなどに携帯
した状態で、充電リッドの車両後
端の中央部分を押すと、充電リッ
ドが解錠されます。

押して手を離すと、充電リッドが少
し開きます。その後、手で全開にし
ます。

■

充電リッドを施錠するには

充電リッドを閉め、充電リッド
の車両後端の中央部分を押す

スマートエントリー＆スタートシステム、またはワイヤレスリモコ
ンでドアを施錠する（→ P. 307）

充電リッドが施錠されます。

ドアが施錠されている状態で充電リッドを閉めると、充電リッドも施錠されま
す。

スマートリッドシステムの使い方

109

2-2. 充電について

プラグインハイブリッドシステム

■

充電リッドについて

電子キーを携帯しておらず、ドアも施錠されているときに、充電リッドの車両後
端の中央部分を押すと、充電リッドが施錠されたまま、わずかに開きます。

その場合は、電子キーを携帯するか、ドアロックを解錠してから、充電リッドを
2 回押して開いてください。

■

カスタマイズ機能でスマートエントリー＆スタートシステムを非作動にしたとき

スマートリッド＆コネクターロックシステムも非作動になります。カスタマイズ
機能でスマートエントリー＆スタートシステムを非作動にしたときは、次の手順
で充電リッドを施錠・解錠できます。

●

充電リッドを施錠するとき

充電リッドを閉める（→ P. 108）

ワイヤレスリモコン、またはドアロックスイッチでドアを施錠する

（→ P. 307, 309）

・

の手順を逆に行った場合も、充電リッドが施錠されます。

●

充電リッドを解錠するとき

ワイヤレスリモコン、またはドアロックスイッチでドアを解錠する

（→ P. 307, 309）

充電リッドを開ける（→ P. 108）

知識

110

2-2. 充電について

■

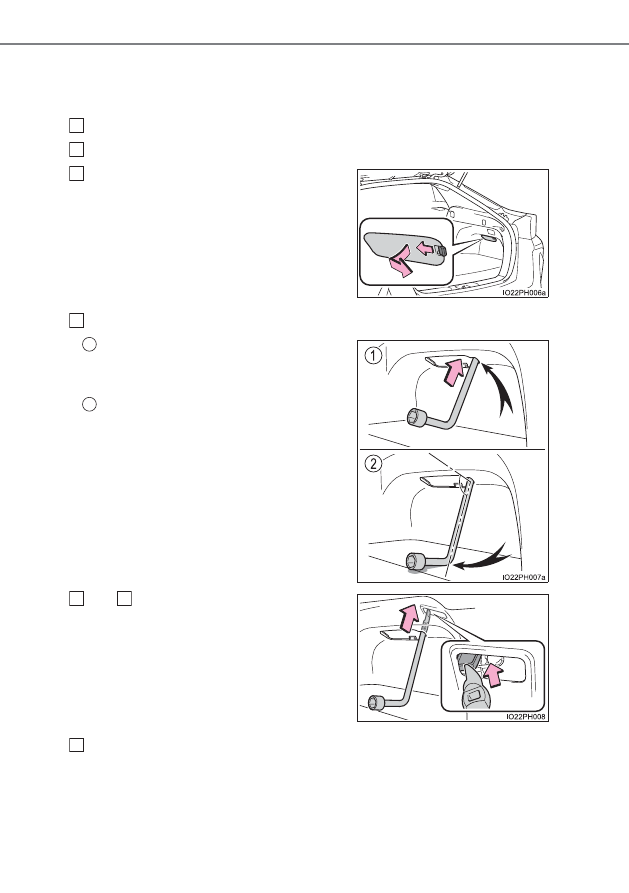

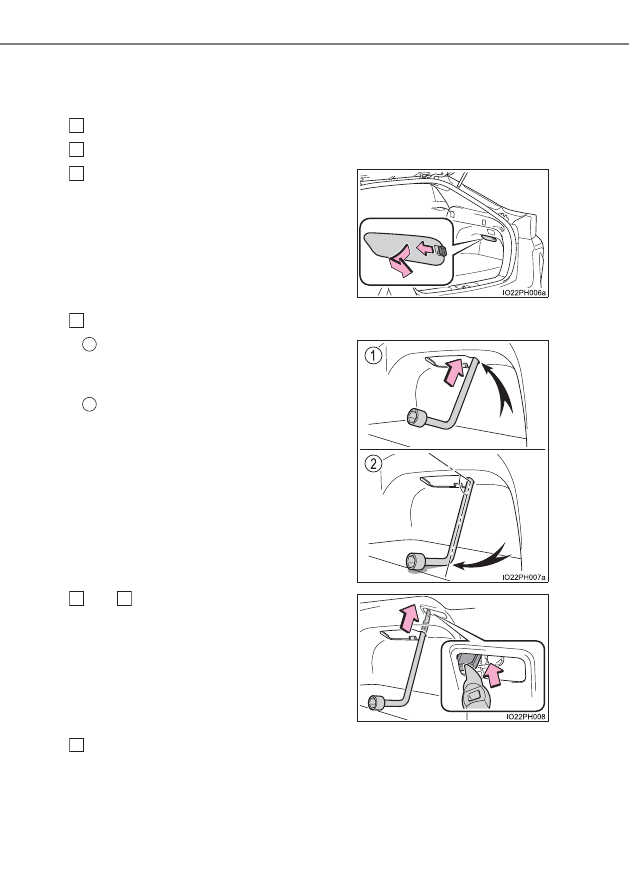

通常の手順で充電リッドが開かないとき

通常の手順で充電リッドが開かない緊急時は、次の方法で充電リッドを開けるこ
とができます。

バックドアを開ける（→ P. 312）

ホイールナットレンチを用意する（→ P. 607）

ホイールナットレンチを図のように挿し込む

充電リッドの車両後端の中央部分を押して、充電リッドを開く（→ P. 94）

この解錠方法は、緊急時の一時的な対処です。異常が解消しない場合は、すみや
かにトヨタ販売店で点検を受けてください。

ノブを引いて、図に示すカバーを取りはず
す

カバー取り付け部の切り欠きに沿わせ
る要領で、ホイールナットレンチの先端
を挿し込む

ホイールナットレンチの L 字の部分が
デッキボードにあたる位置で、いったん
保持する（ホイールナットレンチが作業
穴に対して直角になるようにする）

手順

の状態から、そのまま車両上方に向

けてホイールナットレンチを挿し込む

作業穴の内部にある緊急解除レバーが押
し上げられると、充電リッドが解錠されま
す。
