271

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

電子カードキーの部品がばらけたときは

■

リチウム電池の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

●

キーフリーシステム非装着車：CR1620

●

キーフリーシステム装着車：CR2032

■

電子カードキーの電池が消耗していると

次のような状態になります。

●

キーフリーシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

知識

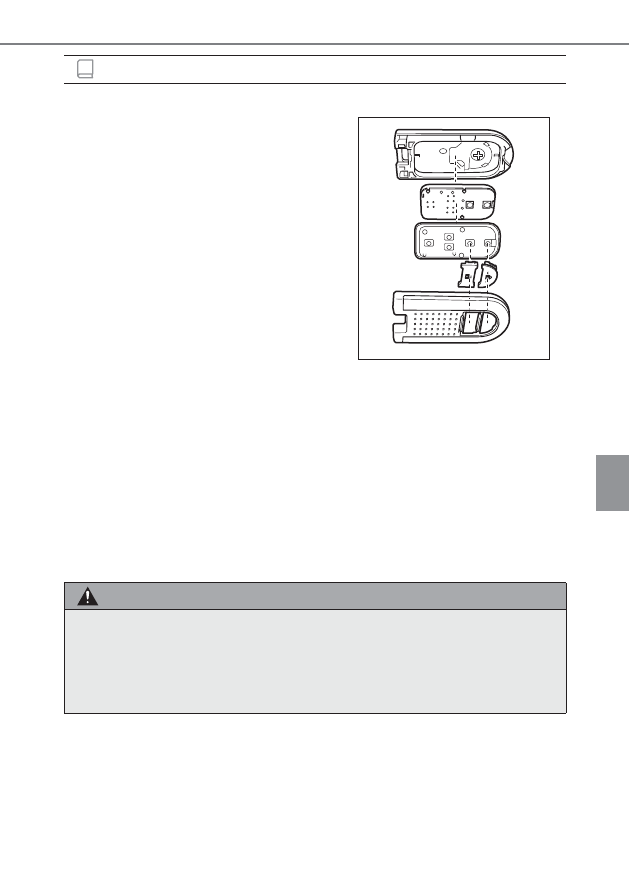

図を参考に組み付けてください。

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

KBPA620609

272

6-2. 簡単な点検・部品交換

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

273

6

お手入れのしかた

6-2. 簡単な点検・部品交換

ヒューズの点検・交換

エンジンスイッチを“LOCK”

（キーフリーシステム非装着車）または

エンジンスイッチを OFF（キーフリーシステム装着車）にする

ヒューズボックスを開ける

X

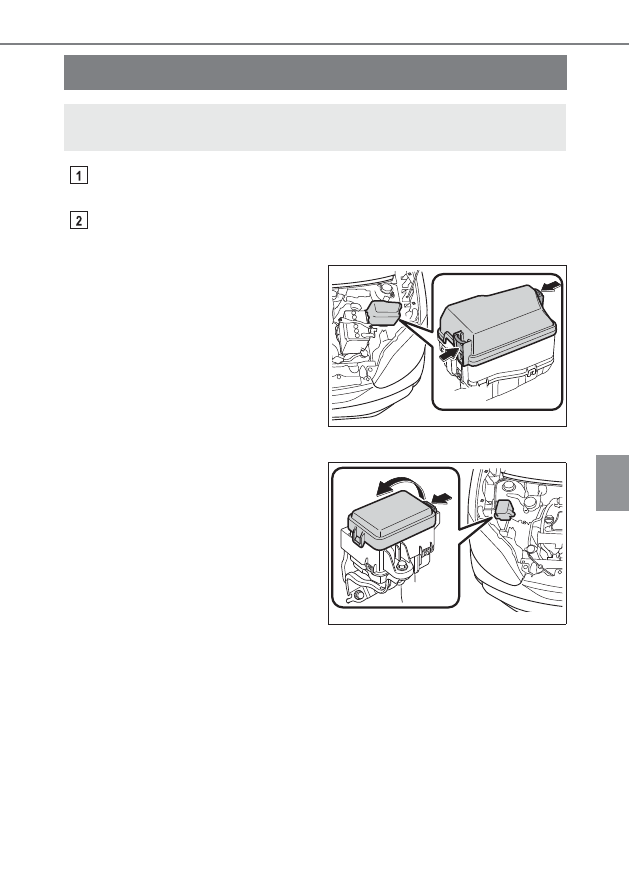

エンジンルーム（ヒューズボックス A）

ツメを押しながら、カバーを持ち
上げる

X

エンジンルーム（ヒューズボックス B）

★

ツメを押しながら、カバーを持ち
上げる

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

KBPA620702

KBPA620701

★

：グレード、オプションなどにより、装備の有無があります。

274

6-2. 簡単な点検・部品交換

X

助手席足元

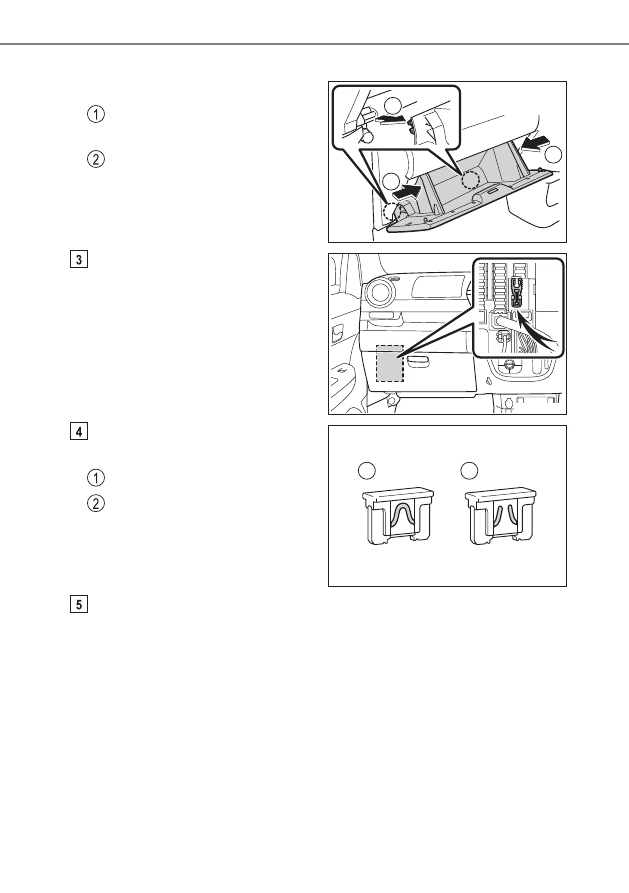

グローブボックスをはずす

側面を内側に押して上部のツ
メを片側ずつはずす

下部のツメをはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

1

2

KBPA620703

KBPA620704

1

2

KBPA620705

275

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 276）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

276

6-2. 簡単な点検・部品交換

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（

→

P. 357）

■

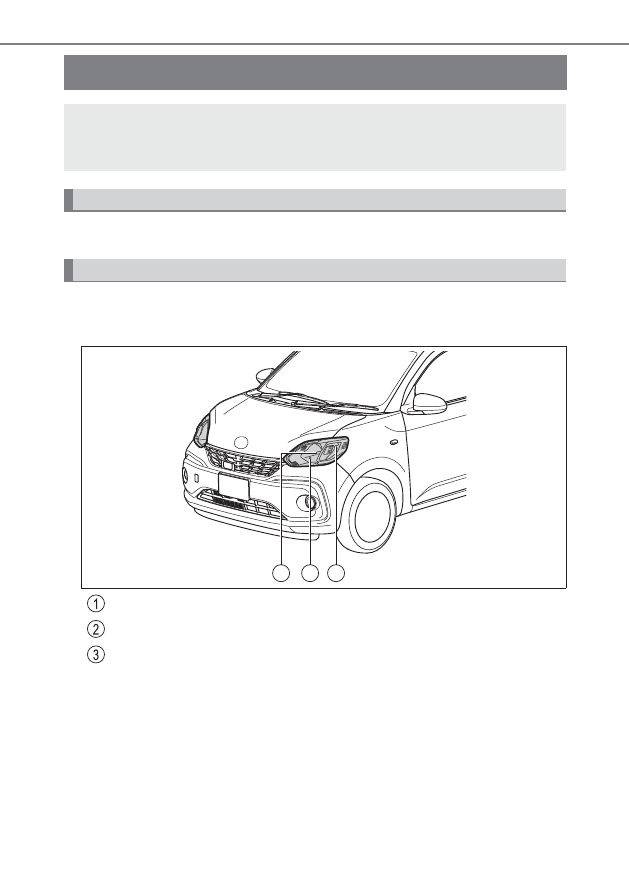

フロント

X

ハロゲンヘッドランプ装着車

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

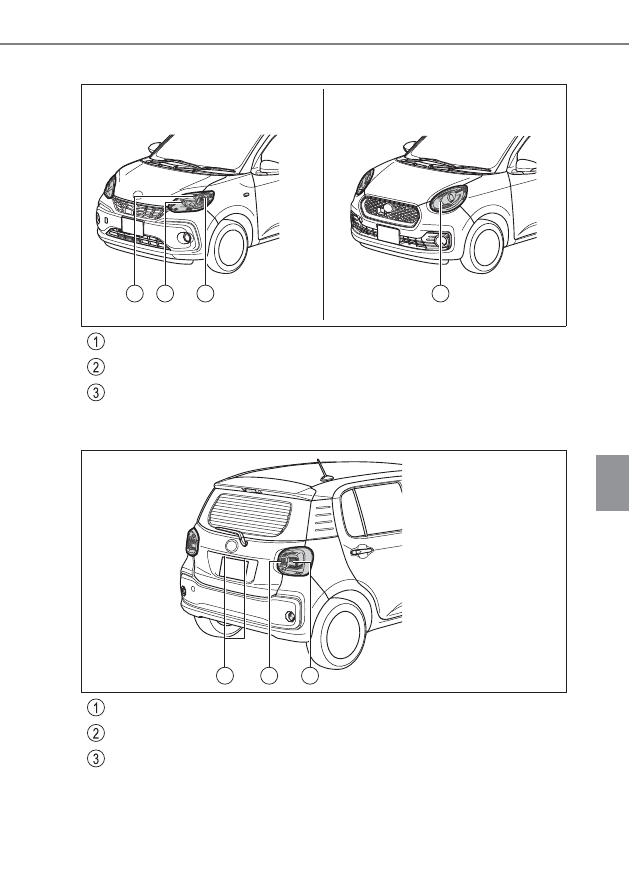

バルブ位置

1

2

3

KBPA620801

フロント方向指示／非常点滅灯

ヘッドランプハイビーム／ロービーム

車幅灯

277

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

LED ヘッドランプ装着車

■

リヤ

1

2

3

1

KBPA620802

X

MODA を除く

X

MODA

フロント方向指示／非常点滅灯

ヘッドランプハイビーム

車幅灯

3

1

2

KBPA620803

後退灯

リヤ方向指示／非常点滅灯

番号灯

278

6-2. 簡単な点検・部品交換

ヘッドランプ、車幅灯、フロント方向指示兼非常点減灯はボンネットを
開けてから作業してください。

■

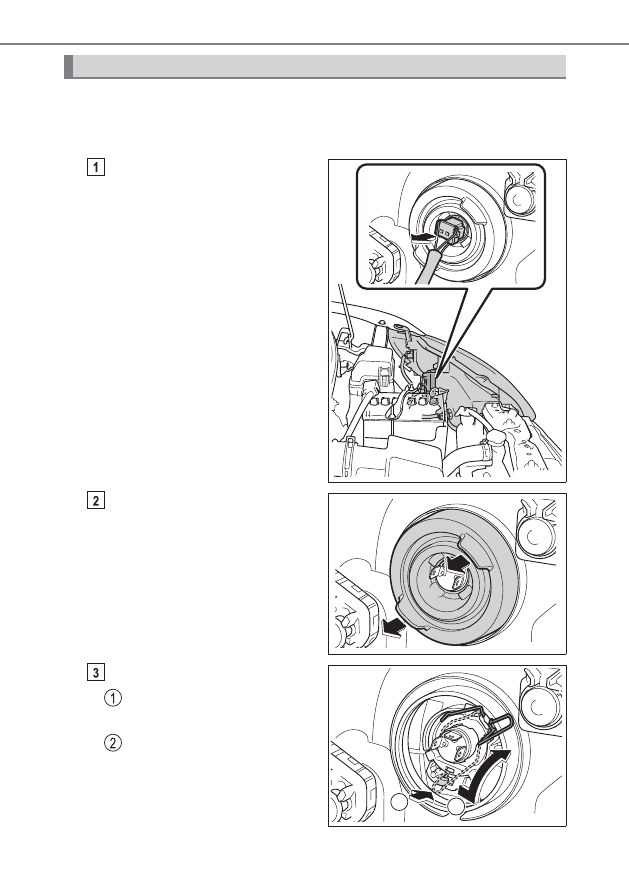

ヘッドランプハイビーム／ロービーム（ハロゲンヘッドランプ装着車）

ボンネットを開けて、コネク
ターを取りはずす

ゴムカバーを取りはずす

留め金をはずす

留め金を押してフックから
はずす

留め金を持ち上げる

電球交換のしかた

KBPA620805

KBPA620806

1

2

KBPA620807

279

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を取りはずす

電球を交換し取り付ける

取り付け部と電球のツメ (3ヶ所 ) を
合わせて挿し込み、固定します。

留め金を取り付ける

留め金を下げる

留め金を押しフックにひっ
かけて固定する

バルブの固定状態は、車両前側のレ
ンズ面からも確認できます。

確実に固定されている場合は、ク
リップが見えます。

KBPA620808

KBPA620809

2

1

KBPA620811

280

6-2. 簡単な点検・部品交換

ゴムカバーを取り付ける

ゴムカバーの外周をしっか
りとはめ込む

ゴムカバーの内周(電球まわ
り)を全周にわたり電球の金
属部分が確認できるまで押
しこむ

コネクターを取り付ける

■

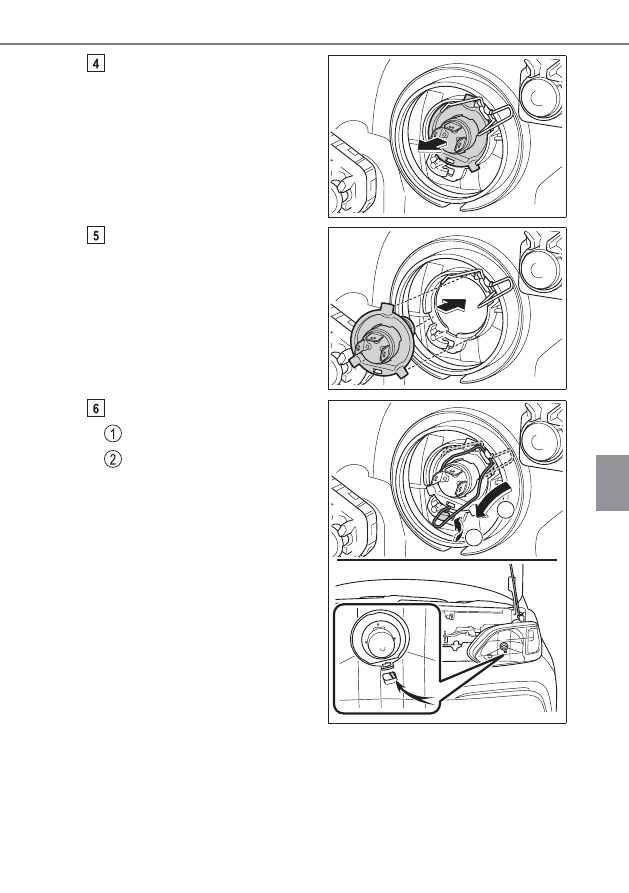

ヘッドランプハイビーム（MODA を除く LED ヘッドランプ装着車）

ボンネットを開けて、ソケット
をまわして取りはずす

2
2

1

1

KBPA620812

KBPA620813

KBPA620814

281

6-2. 簡単な点検・部品交換

6

お手入れのしかた

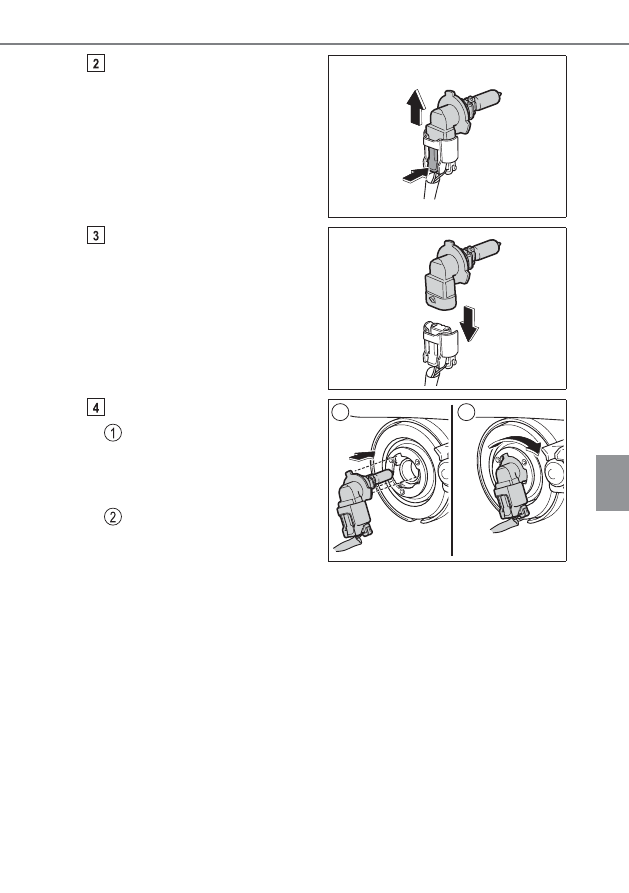

コネクタのツメを押し、電球を
取りはずす

電球を交換し、コネクタに取り
付ける

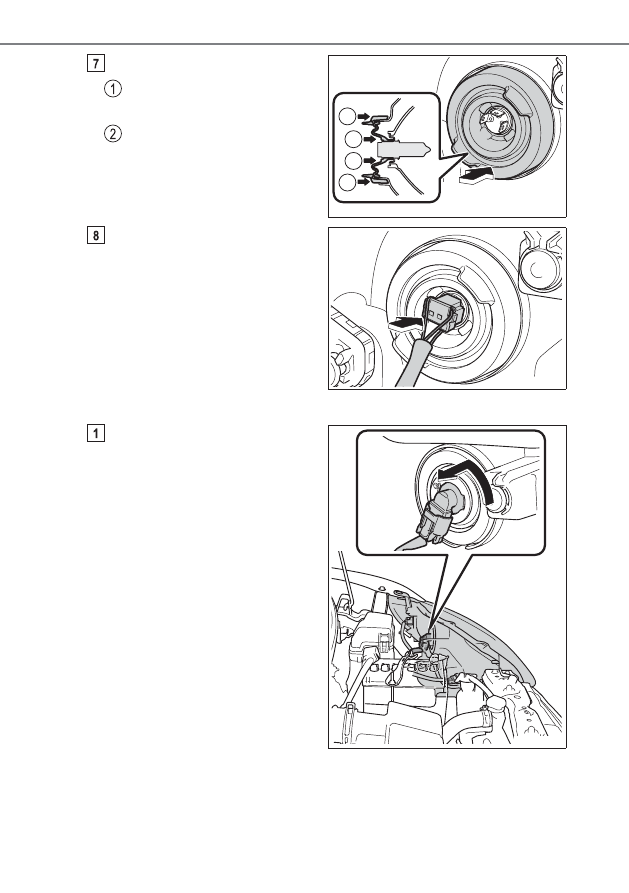

ソケットをまわして固定する

取 り 付 け 部 と 電 球 の ツ メ

（3ヶ所）が合うように、電

球を図のように約 45°傾
けながら挿し込む

電球を右に回して固定する

取り付けたあとは、いったんヘッド
ランプハイビームを点灯させ、バル
ブの取り付け部からランプの光がも
れていないことを目視確認してくだ
さい。

KBPA620815

KBPA620816

2

1

KBPA620817

282

6-2. 簡単な点検・部品交換

■

車幅灯

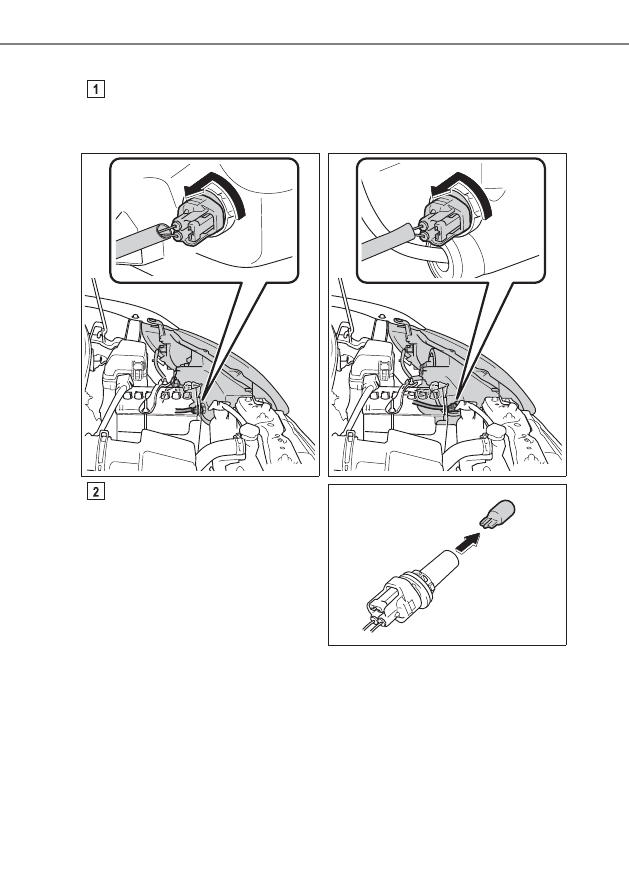

ボンネットを開けて、ソケットをまわして取りはずす

電球を取りはずす

X

ハロゲンヘッドランプ装着車

X

MODA を除く LED ヘッドラン
プ装着車

KBPA620823

KBPA620826

KBPA620824

283

6-2. 簡単な点検・部品交換

6

お手入れのしかた

新しい電球を取り付け、ソケットをまわして取り付ける

■

フロント方向指示兼非常点滅灯

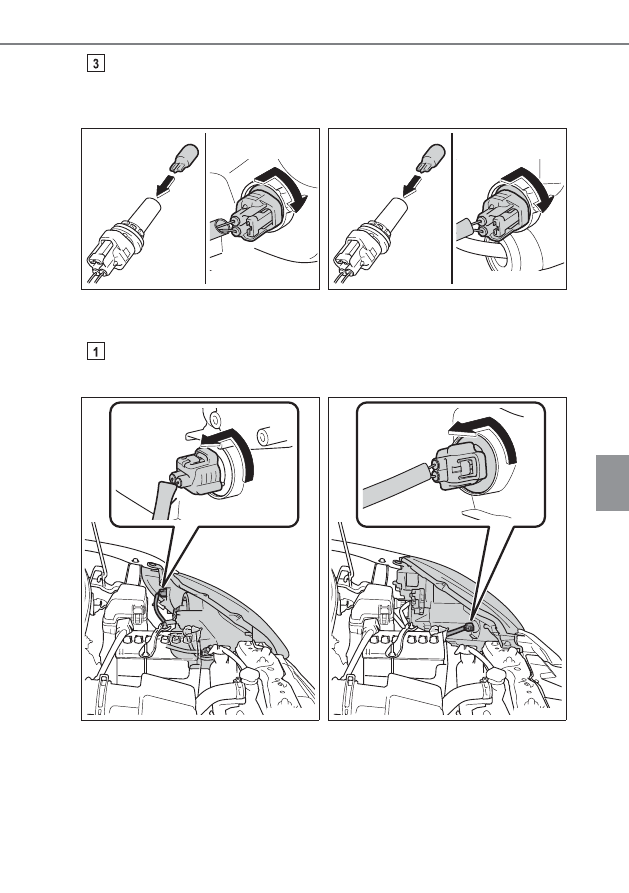

ボンネットを開けて、ソケットをまわして取りはずす

X

ハロゲンヘッドランプ装着車

X

MODA を除く LED ヘッドラン
プ装着車

KBPA620825

KBPA620827

X

MODA を除く

X

MODA

KBPA620818

KBPA620819

284

6-2. 簡単な点検・部品交換

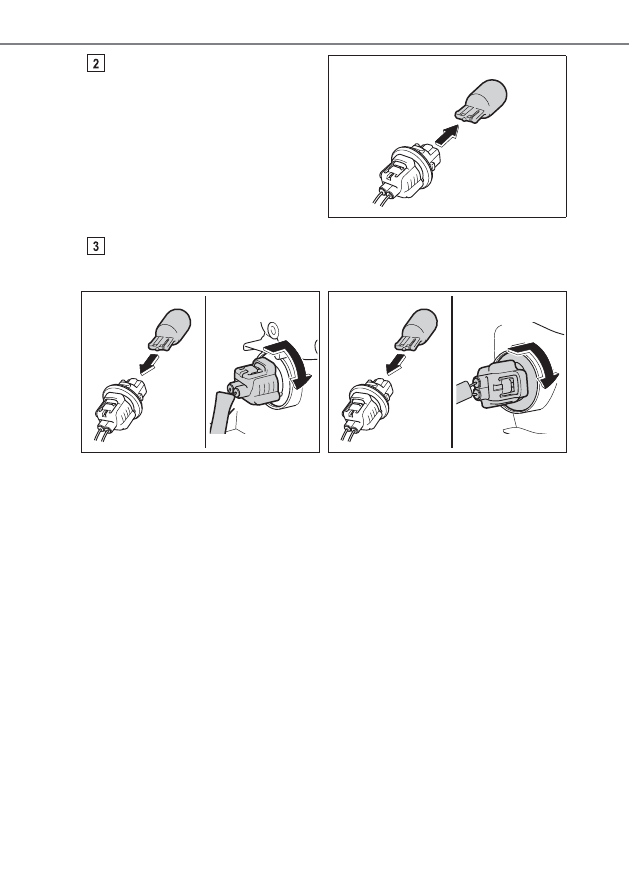

電球を取りはずす

新しい電球を取り付け、ソケットをまわして取り付ける

KBPA620820

X

MODA を除く

X

MODA

KBPA620821

KBPA620822

285

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

後退灯・リヤ方向指示兼非常点滅灯

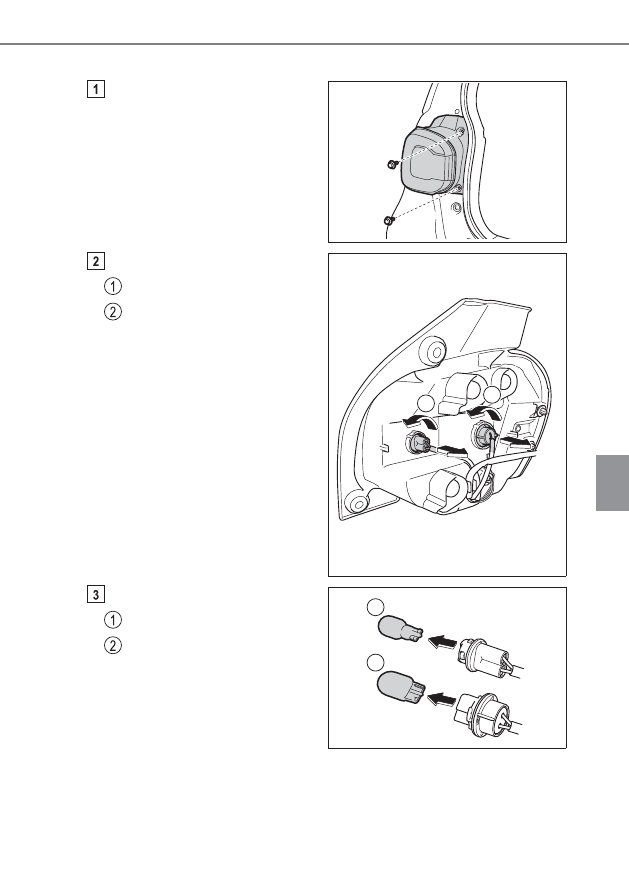

バックドアを開けて、ボルト

（2 本）をはずし、ランプ全体

をはずす

ソケットを取りはずす

後退灯

リヤ方向指示兼非常点滅灯

電球を取りはずす

後退灯

リヤ方向指示兼非常点滅灯

KBPA620828

1

2

KBPA620829

1

2

KBPA620830

286

6-2. 簡単な点検・部品交換

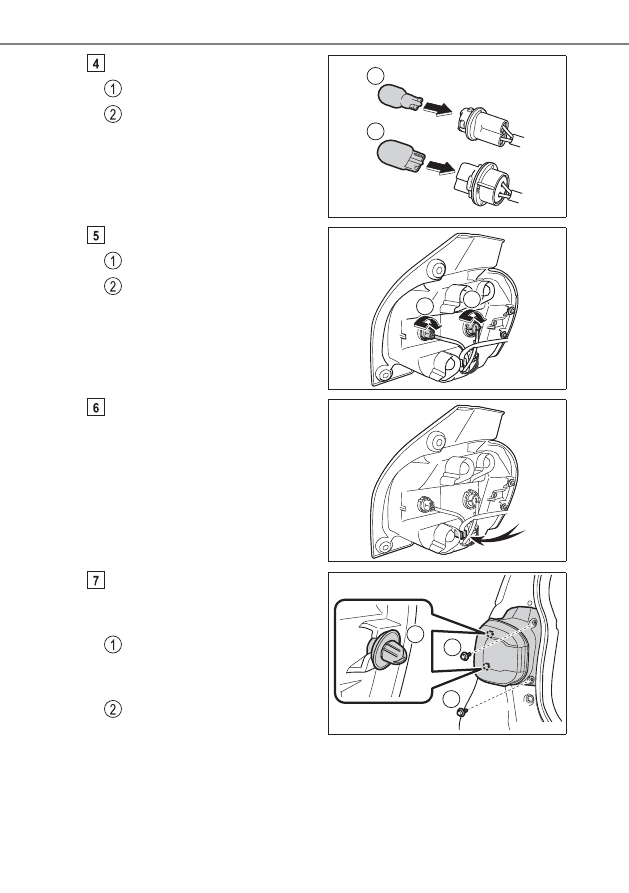

電球を交換し取り付ける

後退灯

リヤ方向指示兼非常点滅灯

ソケットを取り付ける

後退灯

リヤ方向指示兼非常点滅灯

配線がランプ本体に確実に取
り付けられていることを確認
する

配線を取り付けるときは、配線の
テーピング中央部をクランプに取り
付けてください。

車両側とランプ本体のクリッ
プの位置を合わせ、ランプ本体
を車両前方へ押す

ランプ本体を前方に押し込
みランプのクリップ（2ヶ
所）をはめる

ボルト（2 本）を取り付ける

1

2

KBPA620834

1

2

KBPA620835

KBPA620836

1

2

2

KBPA620837
