319

4-2. 簡単な点検・部品交換

お手入れのしかた

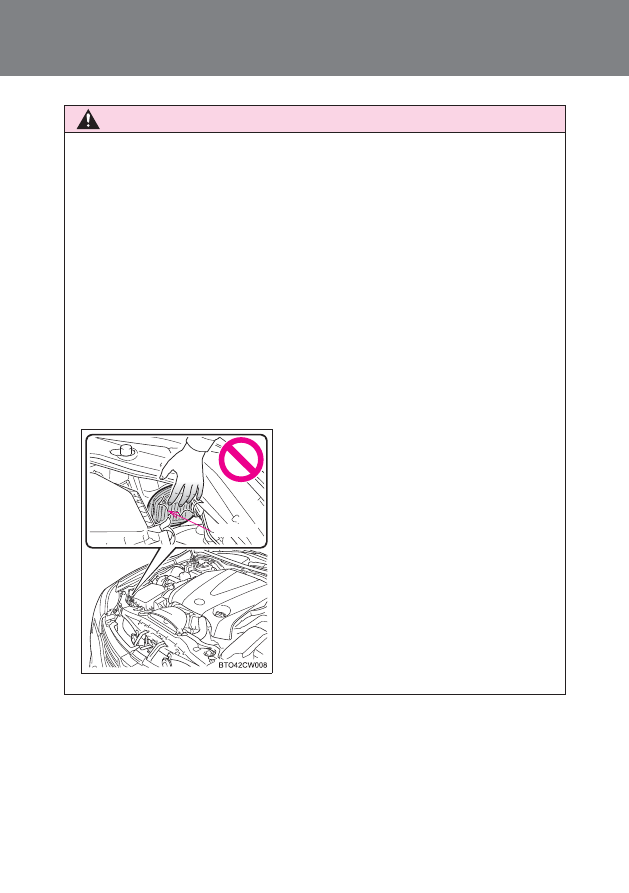

警告

■

けがを防ぐために

エンジンルームカバーを取りはずす前に、エンジンスイッチを“LOCK ”( ス

マートエントリー＆スタートシステム非装着車 ) または、

“エンジンスタートス

トップ ”スイッチを OFF( スマートエントリー＆スタートシステム装着車 ) に

してください。熱くなった部品でやけどをしたり、作動中の部品に巻き込まれ

て重大な傷害を受けるおそれがあり危険です。

注意

■

エンジンルームカバーを取り付けたあとは

もとの場所に確実に取り付けられていることを確認してください。

320

4-2. 簡単な点検・部品交換

電球（バルブ）の交換

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電
球により異なります。部品が破損するおそれがあるので、トヨタ販売
店で交換することをおすすめします。

■ 電球の用意

切れた電球の W( ワット ) 数を確認してください。（oP. 430）

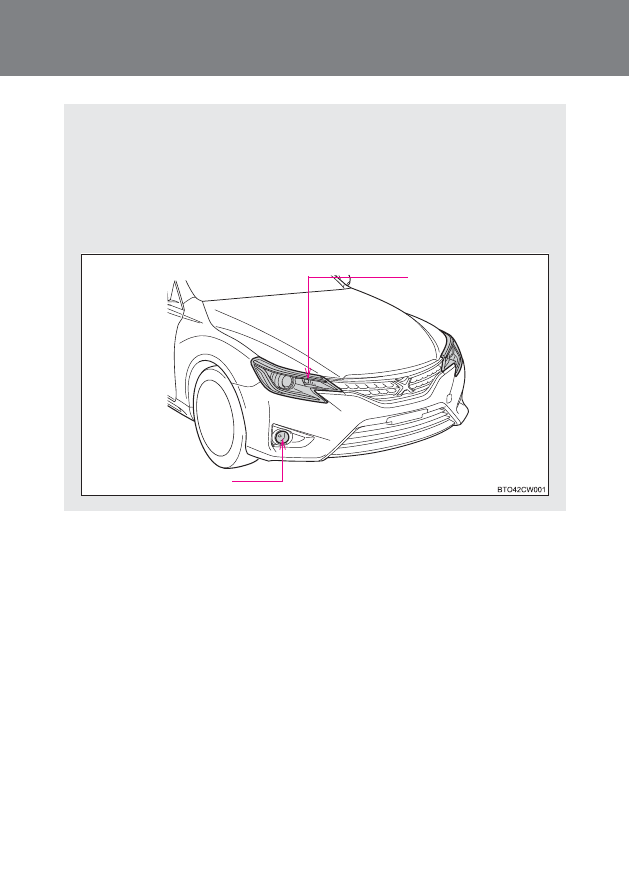

■ フロントのバルブ位置

フロントフォグランプ

＊

フロント方向指示灯
／非常点滅灯

＊

: 車両型式などで異なる装備やオプション装備

321

4-2. 簡単な点検・部品交換

お手入れのしかた

電球交換のしかた

■ フロント方向指示灯／非常点滅灯

エンジンルームのカバーをはずす（oP. 318）

ソケットを取りはずす

電球を取りはずす

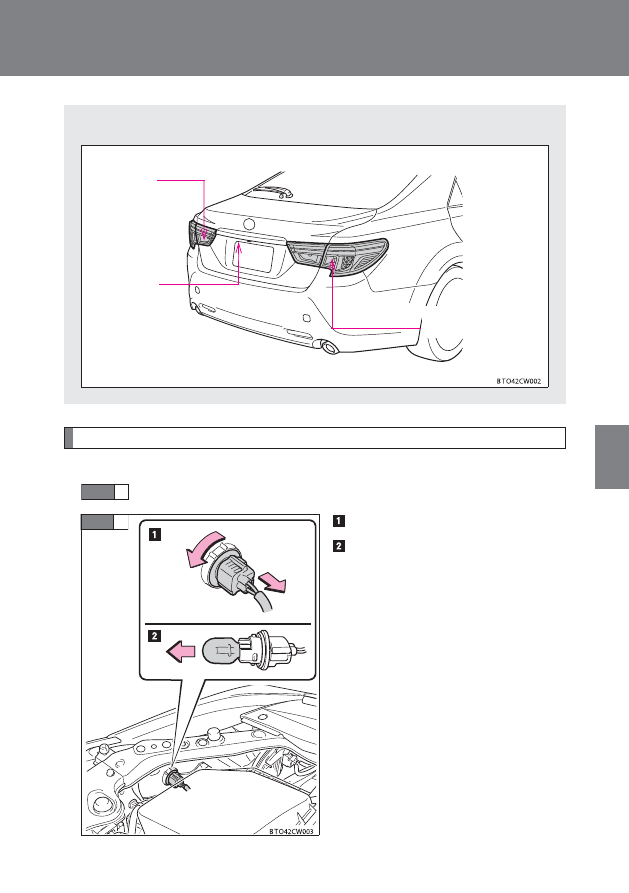

■ リヤのバルブ位置

番号灯

後退灯

リヤ方向指示灯
／非常点滅灯

手順

322

4-2. 簡単な点検・部品交換

取り付けるときは、取りはずしたときと逆の手順で取り付ける

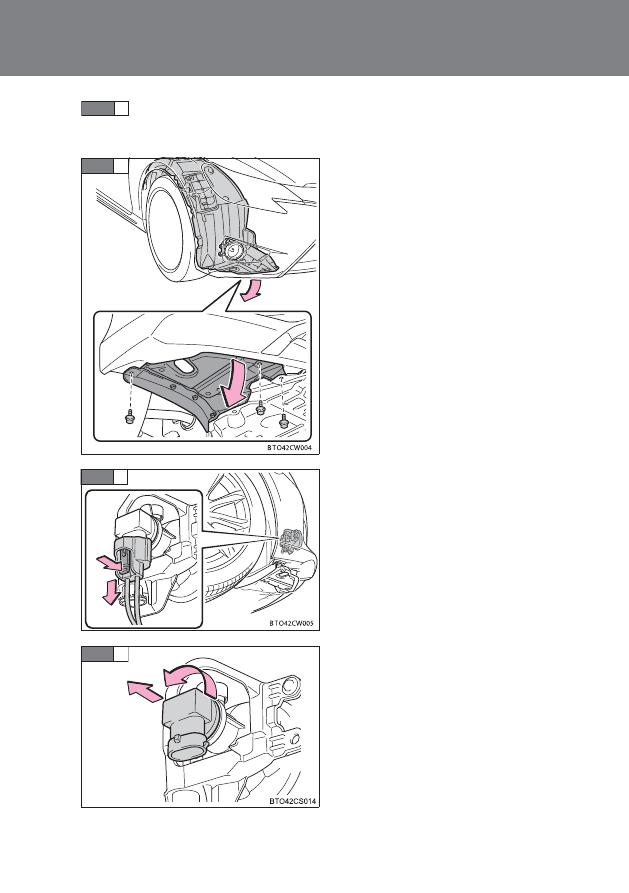

■ フロントフォグランプ

＊

ボルトを取りはずし、フェンダー
ライナーをめくる

コネクターを取りはずす

電球を取りはずす

手順

＊

: 車両型式などで異なる装備やオプション装備

手順

323

4-2. 簡単な点検・部品交換

お手入れのしかた

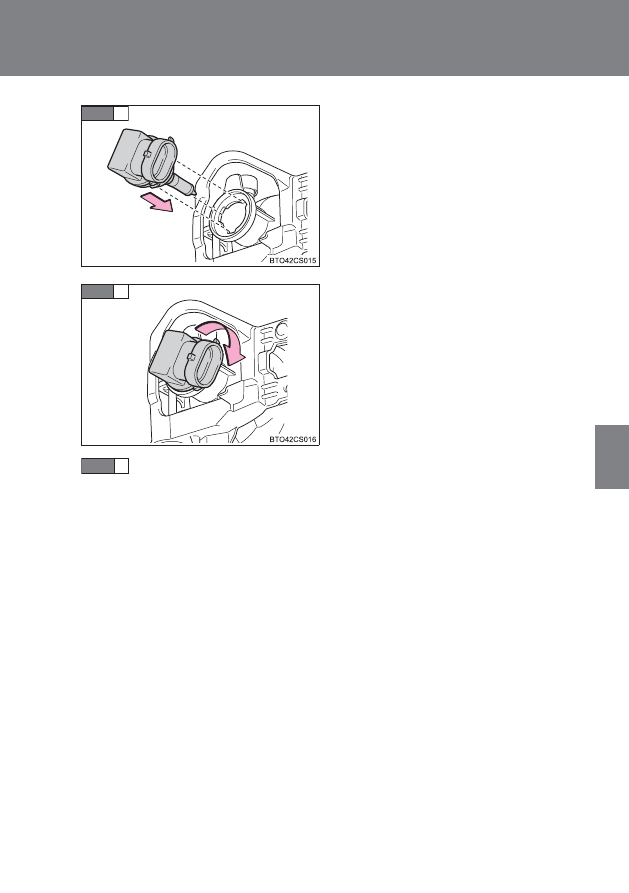

電球を交換し、取り付ける

取り付け部と電球のツメ（3ヶ所）を

あわせて挿し込みます。

電球をまわして固定し、コネク
ターを取り付ける

電球を軽くゆさぶって、ぐらつきがな

いことを確認し、いったんフロント

フォグランプを点灯させ、電球の取り

付け部からランプの光がもれていな

いことを目視確認してください。

フェンダーライナーをもとにもどす

手順

324

4-2. 簡単な点検・部品交換

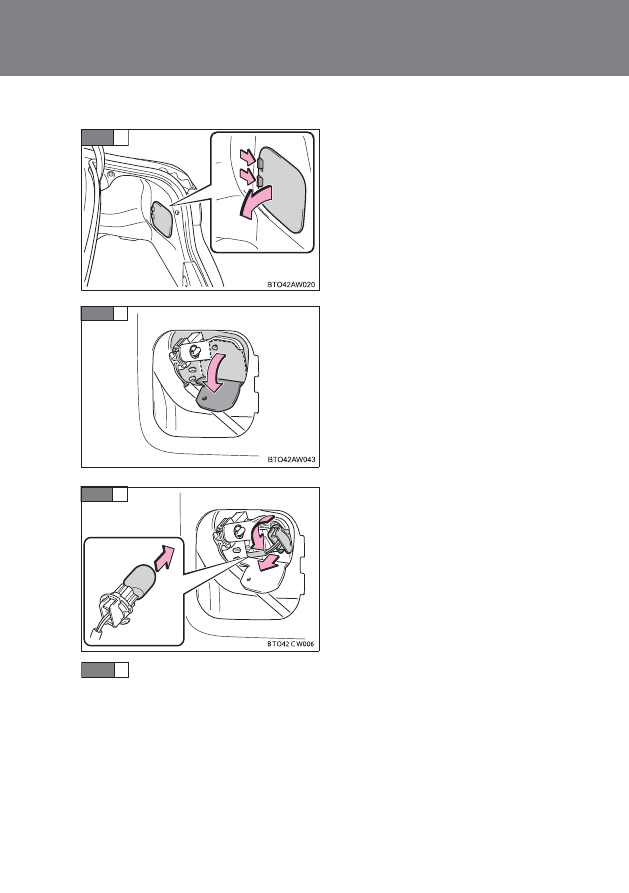

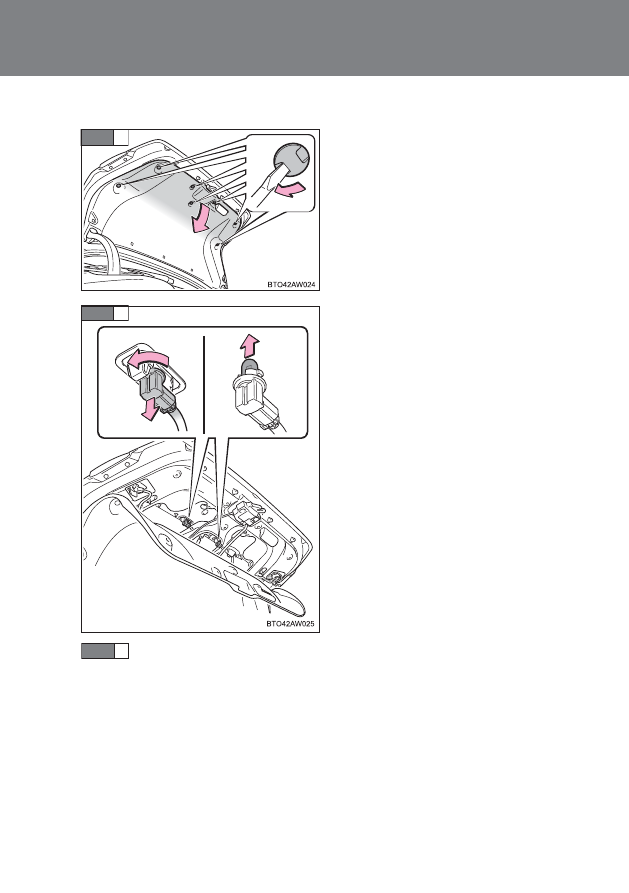

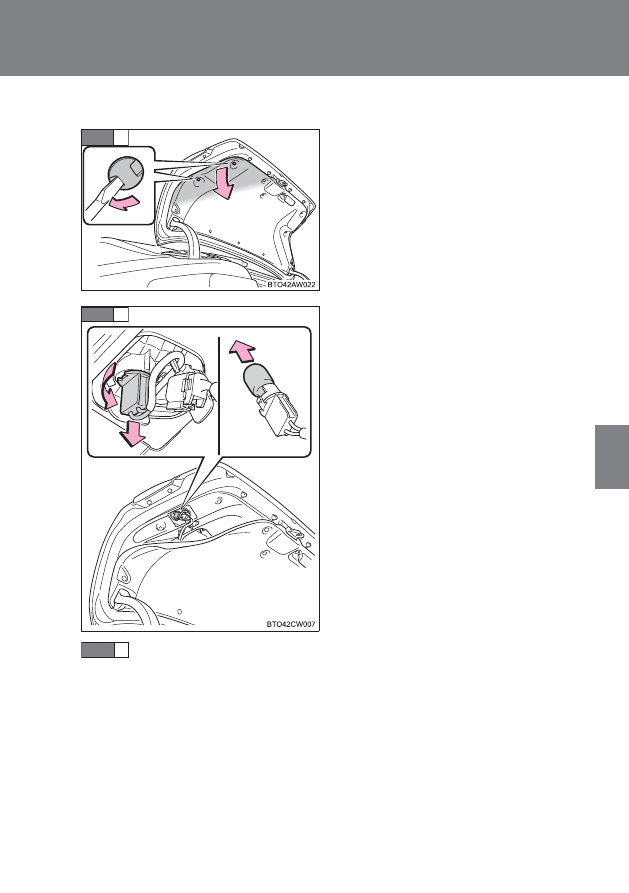

■ リヤ方向指示灯／非常点滅灯

トランクを開け、カバーを取りは
ずす

パッキンをめくる

ソケットを取りはずし、電球を取
りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

手順

327

4-2. 簡単な点検・部品交換

お手入れのしかた

■ 次の電球を交換するには

次の電球が切れたときは、トヨタ販売店で交換してください。

● ディスチャージヘッドランプ
● サイド方向指示灯／非常点滅灯（ドアミラー部）
● 制動灯
● 尾灯
● 車幅灯
● ハイマウントストップランプ
● LED イルミネーションビーム

＊

知識

■

LED ランプについて

サイド方向指示灯／非常点滅灯・制動灯・尾灯・車幅灯・ハイマウントストッ

プランプ・LED イルミネーションビームは数個の LED で構成されています。も

し LED がひとつでも点灯しないときは、トヨタ販売店で交換してください。

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなとき

は、トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

■

電球の交換について

電球の交換作業をするときに、部品などの破損が心配なかたは、トヨタ販売店

にご相談ください。

＊

: 車両型式などで異なる装備やオプション装備

328

4-2. 簡単な点検・部品交換

警告

■

電球を交換するときは

●

ランプは消灯してください。消灯直後は高温になっているため、交換しないで

ください。

やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。

やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、

乾いた清潔な布などを介して持ってください。

また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま

す。

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが

不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、

レンズ内に曇りが発生することがあります。

●

ディスチャージヘッドランプ点灯中およ
び消灯直後はヘッドランプ裏の金属部が
高温となっているため、さわらないでく
ださい。
やけどをすることがあります。

金属部

329

4-2. 簡単な点検・部品交換

お手入れのしかた

警告

■

ディスチャージヘッドランプについて

●

交換するとき（電球交換含む）は、必ずトヨタ販売店にご相談ください。

●

点灯中は、高電圧ソケットにふれないでください。

瞬間的に 3 万ボルトの電圧が発生するため、感電により、重大な傷害におよ

ぶか、最悪の場合死亡につながるおそれがあります。

●

電球・ソケット・電気回路・および構成部品を、修理または分解しないでくだ

さい。感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれ

があります。

注意

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

■

お車の故障を防ぐために

電球を交換するときに取りはずした部品は、もとどおりに取り付けてください。

330

4-2. 簡単な点検・部品交換

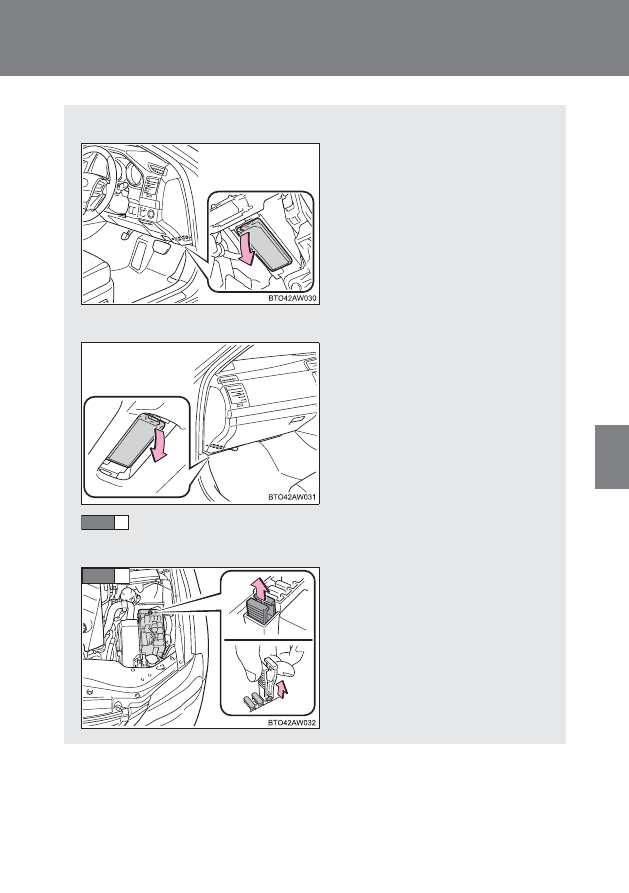

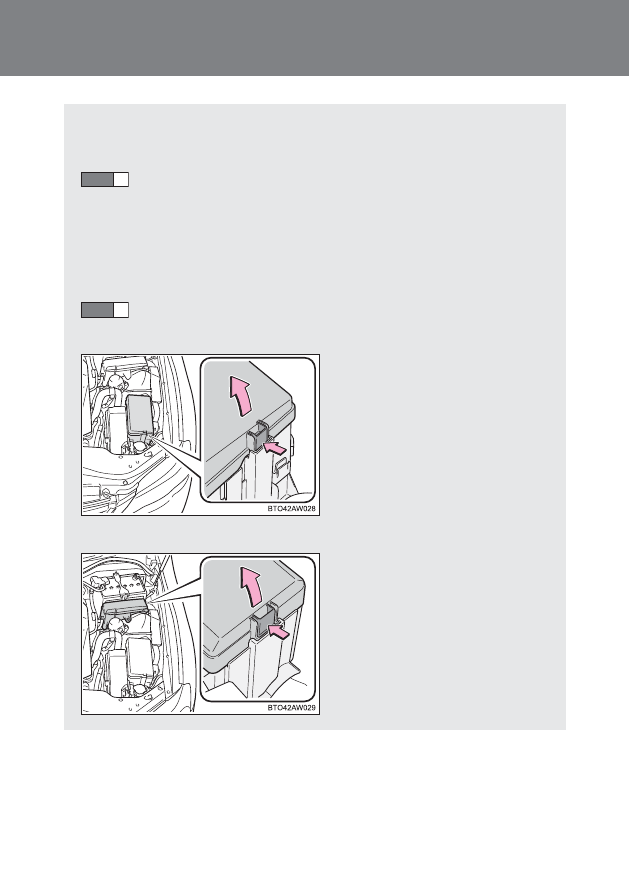

ヒューズの点検、交換

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ

切れが考えられます。ヒューズの点検を行ってください。

スマートエントリー＆スタートシステム非装着車

エンジンスイッチを“ LOCK ”にする

スマートエントリー＆スタートシステム装着車

“ エンジンスタートストップ ”スイッチを OFF にする

ヒューズボックスを開ける

エンジンルームＡ

ツメを押しながら、カバーを持
ち上げる

エンジンルームＢ

ツメを押しながら、カバーを持
ち上げる

手順

333

4-2. 簡単な点検・部品交換

お手入れのしかた

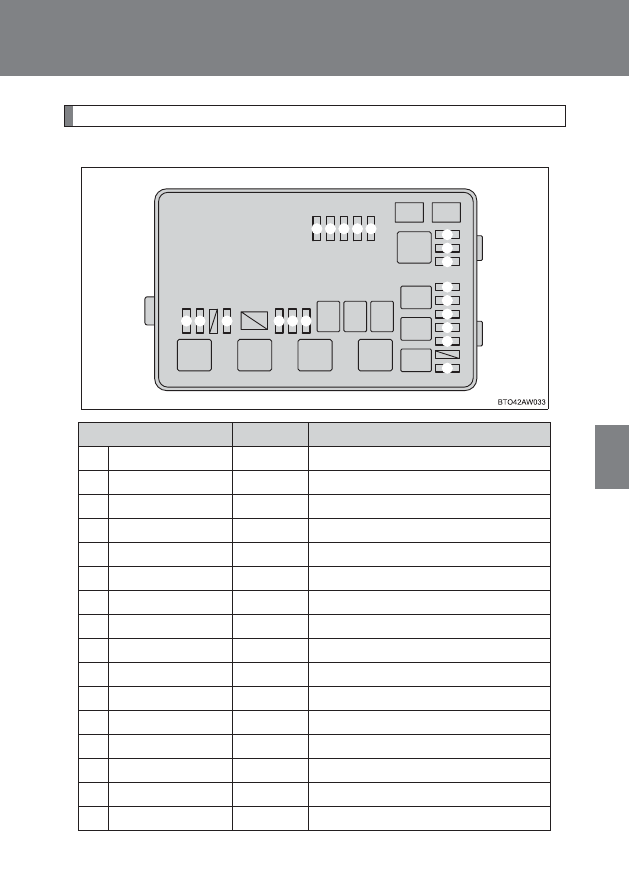

ヒューズの配置と負荷

■ エンジンルームＡ

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

EFI NO,2

10 A

エンジンコントロールシステム

HORN

10 A

ホーン

A/F

15 A

排気システム

WASHER-S

5 A

ワイパー、ウォッシャー、オートワイパー

FUEL PMP

20 A

フューエルポンプ

INJ

20 A

エンジンコントロールシステム

EFI- MAIN

25 A

エンジンコントロールシステム

ETCS

10 A

エンジンコントロールシステム

H-LP LH-LO

15 A

ヘッドランプ（ロービーム）左

H-LP RH-LO

15 A

ヘッドランプ（ロービーム）右

WIP-S

7.5 A

ミリ波レーダー、パワーマネジメント

SPARE

ー

スペア

SPARE

ー

スペア

SPARE

ー

スペア

H-LP ＬH-HI

15 A

ヘッドランプ（ハイビーム）左

H-LP RH-HI

15 A

ヘッドランプ（ハイビーム）右

1 2 3 4 5

6 7

13
14

15
16
17
18

9 10 11

334

4-2. 簡単な点検・部品交換

■ エンジンルーム B

TAIL

15 A

尾灯、車幅灯

A/C COMP

7.5 A

エアコン

FOG FR

15 A

フロントフォグランプ

IG2

10 A

点火系

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

IG2-MAIN

20 A

各 ECU 電源

D/C CUT

20 A

室内灯、各 ECU 電源

ECU-B

10 A

EPS、VGRS

TRUNK OPN

7.5 A

トランクオープン

RAD NO.1

15 A

オーディオ

AMP

30 A

オーディオ

ALT-S

5 A

充電回路

MIR HTR

10 A

ミラーヒーター

DEICER

25 A

フロントウインドシールドデアイサー

FOG RR

10 A

リヤフォグランプ

PSB

30A

プリクラッシュシステム

DOME

10 A

室内照明

MPX-B

10 A

各 ECU 電源

TAIL NO.2

5 A

車幅灯

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

5 6 7 8

2 3

10 11
