255

6-2. 簡単な点検・部品交換

6

お手入れのしかた

警告

■

タイヤの性能を発揮するために

適正なタイヤ空気圧を維持してください。
タイヤ空気圧が適正に保たれていないと、次のようなことが起こるおそれがあ
り、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

過度の摩耗

●

偏摩耗

●

操縦安定性の低下

●

タイヤの過熱による破裂

●

タイヤとホイールのあいだからの空気漏れ

●

ホイールの変形、タイヤの損傷

●

走行時にタイヤが損傷する可能性の増大

（路上障害物、道路のつなぎ目や段差など）

注意

■

タイヤ空気圧の点検・調整をしたあとは

タイヤのバルブキャップを確実に取り付けてください。
バルブキャップをはずしていると、ほこりや水分がバルブに入り空気が漏れ、
タイヤの空気圧が低下するおそれがあります。

256

6-2. 簡単な点検・部品交換

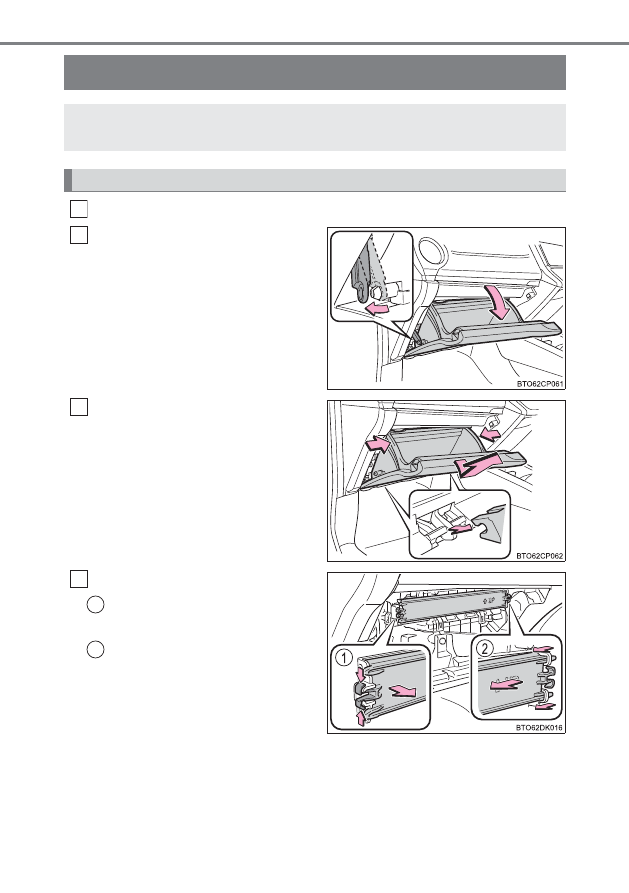

エアコンフィルターの交換

エンジンスイッチ

★

を“LOCK”またはパワースイッチ

★

を OFF にする

グ ロ ー ブ ボ ッ ク ス を 開 き ダ ン
パーステーのピンをはずす

グローブボックス側面を内側に
押して上部のツメを片側ずつは
ずし、下部のツメをはずして取り
はずす

フィルターカバーを取りはずす

フィルターカバーの固定を解
除する

フィルターカバーを矢印の方
向にずらし、ツメからフィル
ターカバーを抜く

エアコンを快適にお使いいただくために、エアコンフィルターを定期的
に交換してください。

交換のしかた

1
2

3

4

1

2

★

：グレード、オプションなどにより、装備の有無があります。

257

6-2. 簡単な点検・部品交換

6

お手入れのしかた

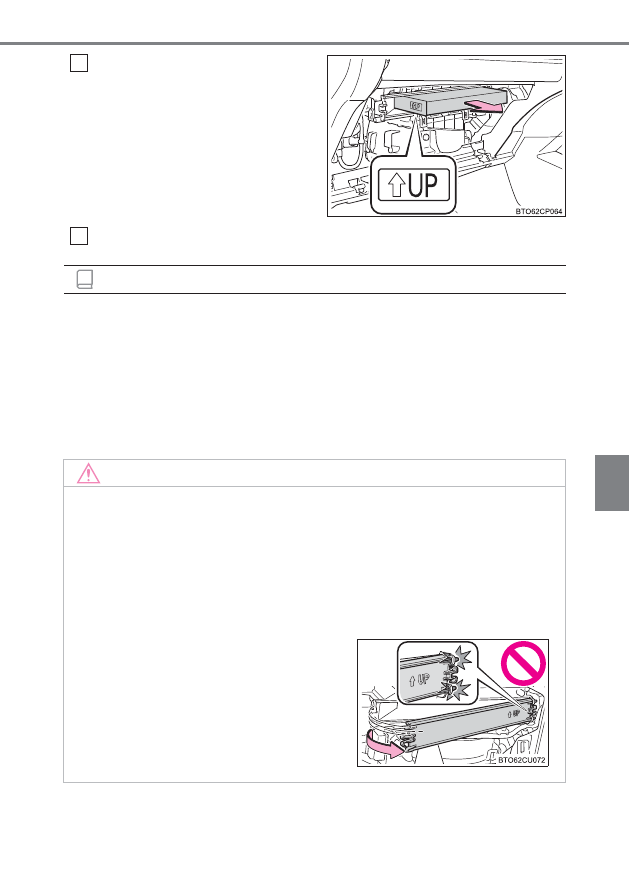

フィルターを取りはずし、新しい
フィルターと交換する

「↑ UP」マークの矢印が上を向くよう

に取り付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

エアコンフィルターの交換について

エアコンフィルターは次の時期を目安に交換してください。

20,000km[10,000km

※

] ごと

※大都市や寒冷地など、交通量や粉じんの多い地区

■

エアコンの風量が減少したときは

フィルターの目詰まりが考えられますので、フィルターを交換してください。

5

知識

注意

■

エアコンを使用するときの注意

●

フィルターを装着せずにエアコンを使用すると、故障の原因になることがあり
ます。必ずフィルターを装着してください。

●

フィルターは交換するタイプです。
水洗いやエアブローによる清掃はしないでください。

■

フィルターカバーの破損を防ぐために

6

フィルターカバーの固定を解除するとき
に、フィルターカバーを矢印の方向に動か
す際は、ツメに無理な力が加わらないよう
注意してください。
ツメが破損するおそれがあります。

258

6-2. 簡単な点検・部品交換

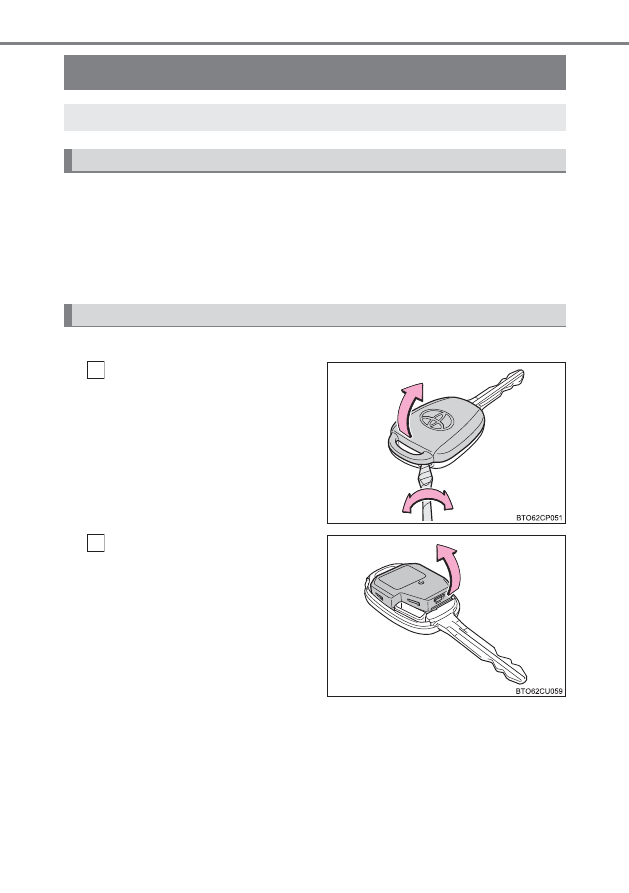

キーの電池交換

●

マイナスドライバー

●

小さいマイナスドライバー

●

リチウム電池

･ CR2016（スマートエントリー＆スタートシステム非装着車）
･ CR1632（スマートエントリー＆スタートシステム装着車）

■

スマートエントリー＆スタートシステム非装着車

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

ボタン側を下向きにしてカバーをは
ずしてください。上向きにするとボ
タンがはずれるおそれがあります。

モジュールを取りはずす

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

1

2

259

6-2. 簡単な点検・部品交換

6

お手入れのしかた

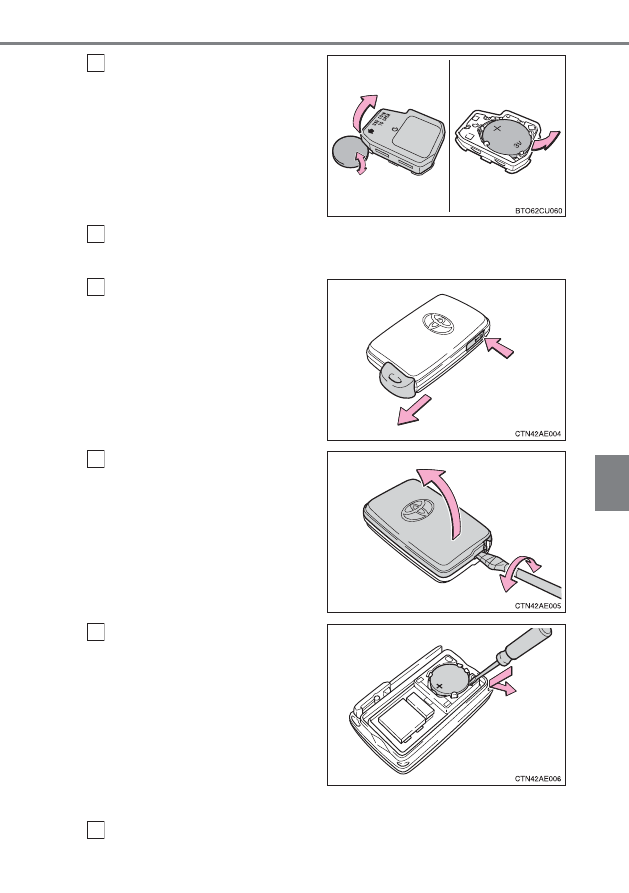

コインなどを使って、モジュー
ルカバーをはずし消耗した電
池を取り出す

新しい電池は、＋極を上にして取り
付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

スマートエントリー＆スタートシステム装着車

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

消耗した電池を取り出す

カバーをはずしたときに、上側のカ
バーに電子キーのモジュールが貼り
付き、電池面が隠れている場合があ
り ま す。こ の 場 合、電子 キ ー の モ
ジュールをひっくり返し、図のよう
に電池が見える状態で作業してくだ
さい。

新しい電池は、＋極を上にして取り
付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

3

4

1

2

3

4

260

6-2. 簡単な点検・部品交換

■

リチウム電池の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

●

スマートエントリー＆スタートシステム非装着車：CR2016

●

スマートエントリー＆スタートシステム装着車：CR1632

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

261

6

お手入れのしかた

6-2. 簡単な点検・部品交換

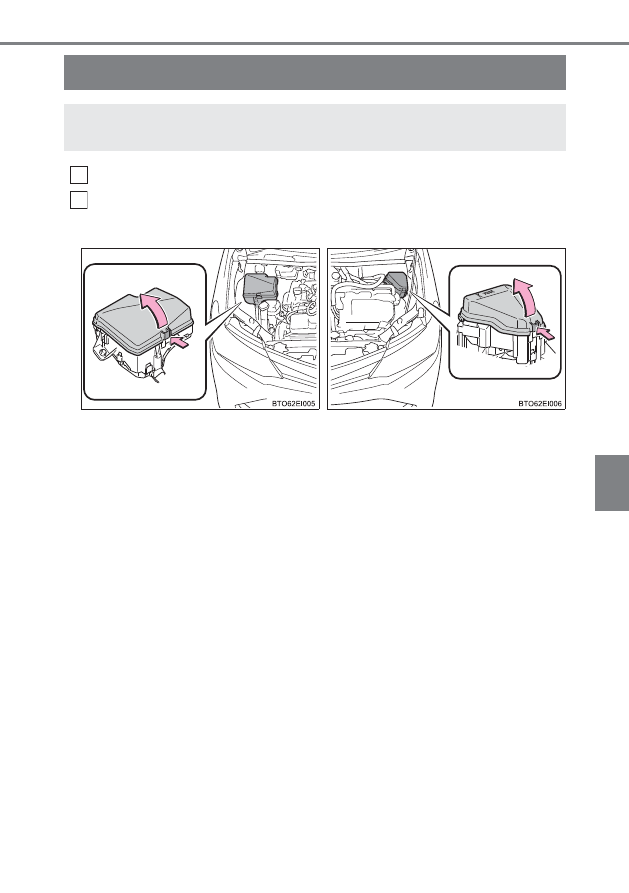

ヒューズの点検・交換

エンジンスイッチ

★

を“LOCK”またはパワースイッチ

★

を OFF にする

ヒューズボックスを開ける

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1
2

X

エンジンルーム（1）

X

エンジンルーム（2）

ツメを押しながら、カバーを持ち
上げる

ツメを押しながら、カバーを持
ち上げる

★

：グレード、オプションなどにより、装備の有無があります。

262

6-2. 簡単な点検・部品交換

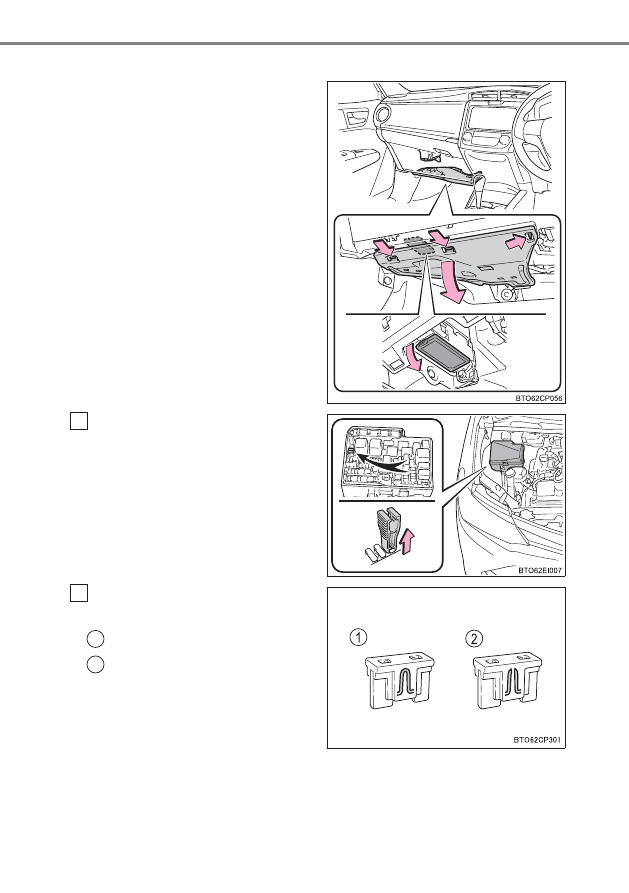

X

助手席足元

インパネアンダーカバー

★

を取り

は ず し、ヒ ュ ー ズ ボ ッ ク ス の カ
バーを取りはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

3

4

1
2

★

：グレード、オプションなどにより、装備の有無があります。

263

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 264）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

264

6-2. 簡単な点検・部品交換

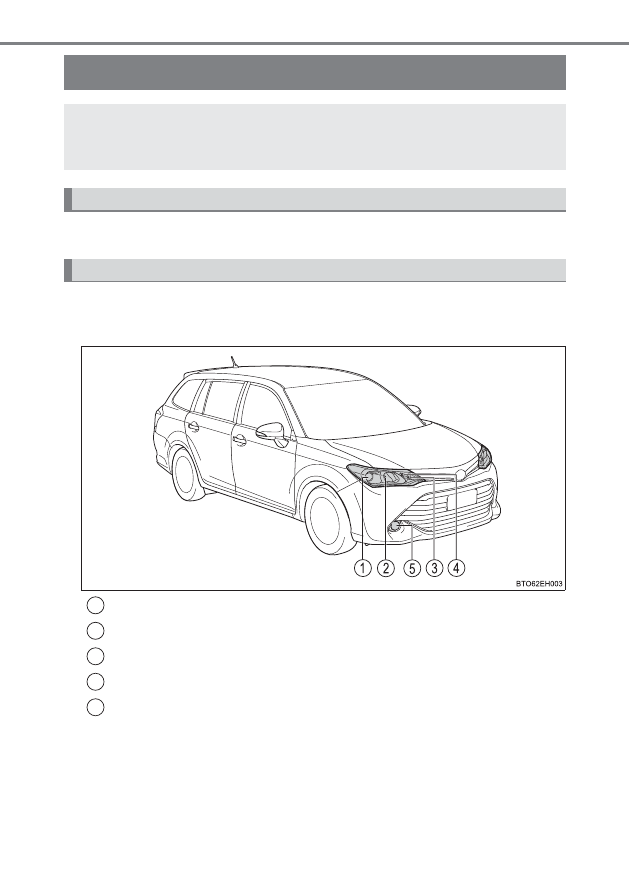

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（→ P. 357）

■

フロント

X

ハロゲンヘッドランプ装着車

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

バルブ位置

ヘッドランプロービーム

ヘッドランプハイビーム

フロント方向指示灯／非常点滅灯

車幅灯

フロントフォグランプ

★

1
2
3
4
5

★

：グレード、オプションなどにより、装備の有無があります。

265

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

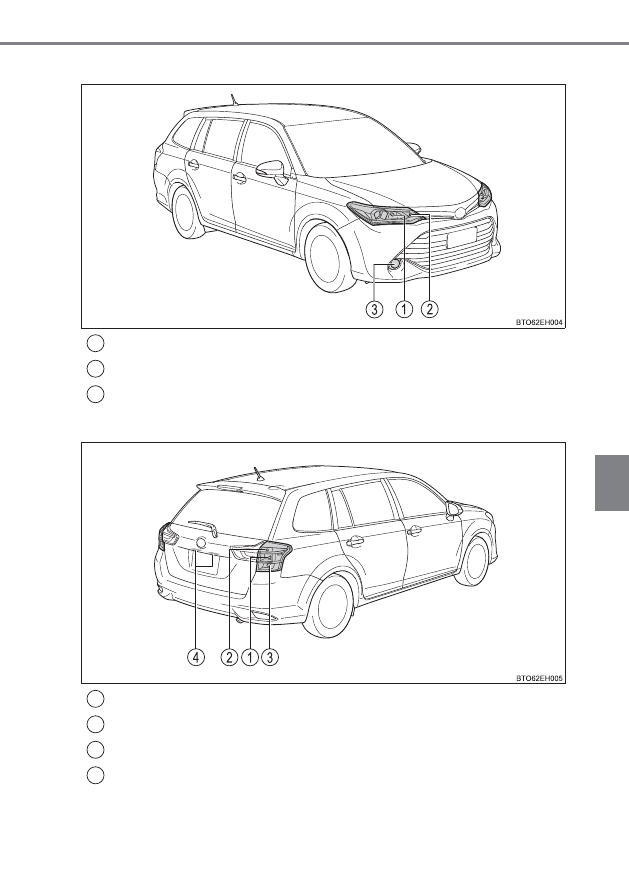

LED ヘッドランプ装着車

■

リヤ

フロント方向指示灯／非常点滅灯

車幅灯

★

フロントフォグランプ

★

1
2
3

制動灯／尾灯

★

後退灯

リヤ方向指示灯／非常点滅灯

番号灯

1
2
3
4

★

：グレード、オプションなどにより、装備の有無があります。

266

6-2. 簡単な点検・部品交換

■

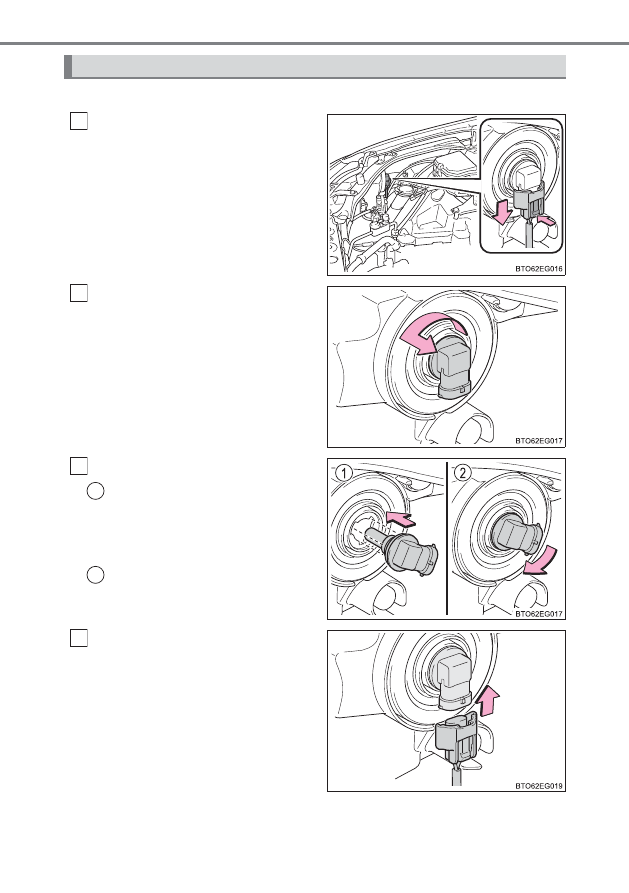

ヘッドランプロービーム（ハロゲンヘッドランプ装着車）

ツメを押し、コネクターを取りは
ずす

電球を取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

コネクターを取り付ける

ソケットを取り付けたあとは、いった
んヘッドランプロービームを点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

電球交換のしかた

1

2

3

1

2

4

267

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

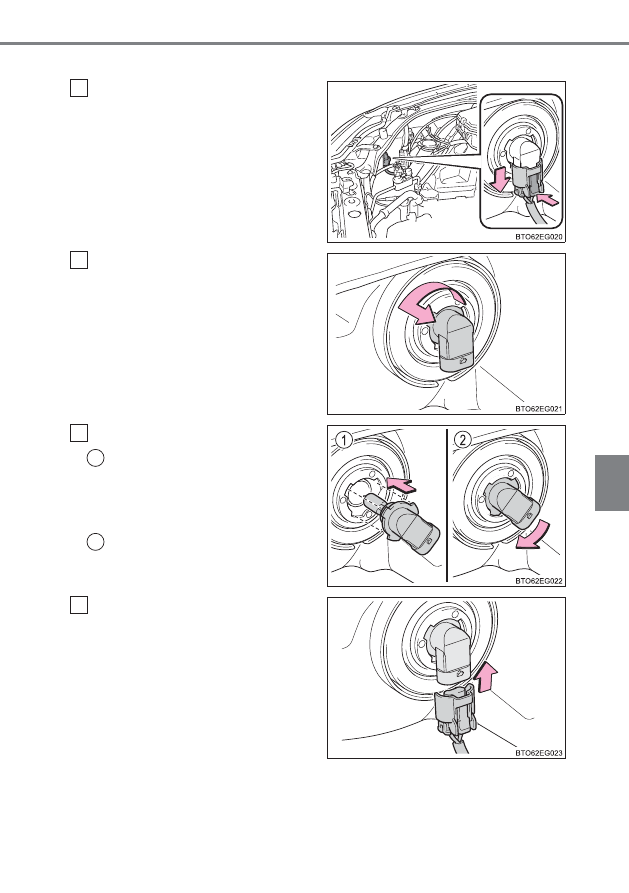

ヘッドランプハイビーム（ハロゲンヘッドランプ装着車）

ツメを押し、コネクターを取りは
ずす

電球を取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

コネクターを取り付ける

ソケットを取り付けたあとは、いった
んヘッドランプハイビームを点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

1

2

3

1

2

4

268

6-2. 簡単な点検・部品交換

■

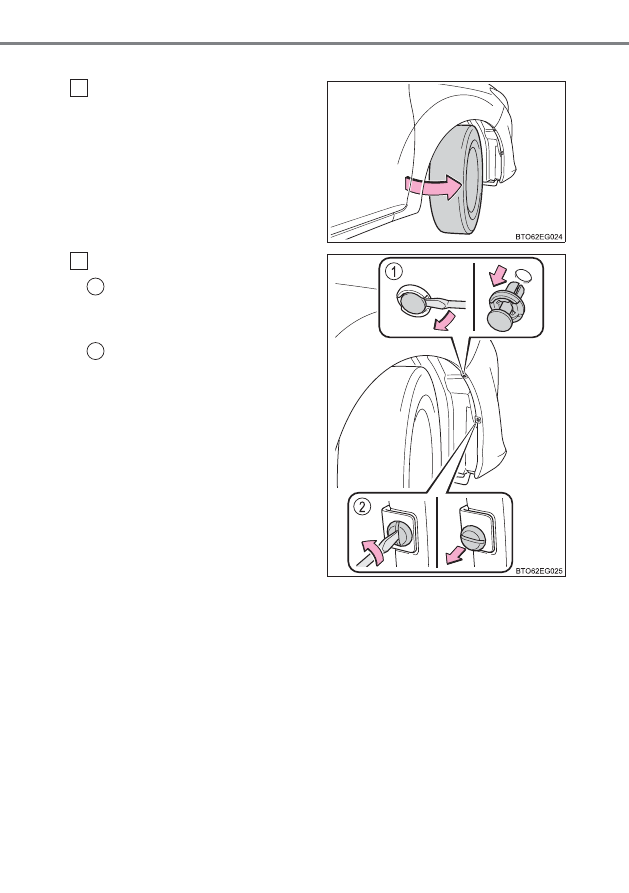

フロントフォグランプ

★

交換するランプの反対側へハン
ドルをまわし、タイヤの向きをか
える

手が十分入る程度にハンドルをまわし
てください。

クリップを取りはずす

マイナスドライバーで中央部
を引き出し、クリップを引き抜
きます

マイナスドライバーで90度ま
わし、クリップを浮かし引き抜
きます

1

2

1

2

★

：グレード、オプションなどにより、装備の有無があります。

269

6-2. 簡単な点検・部品交換

6

お手入れのしかた

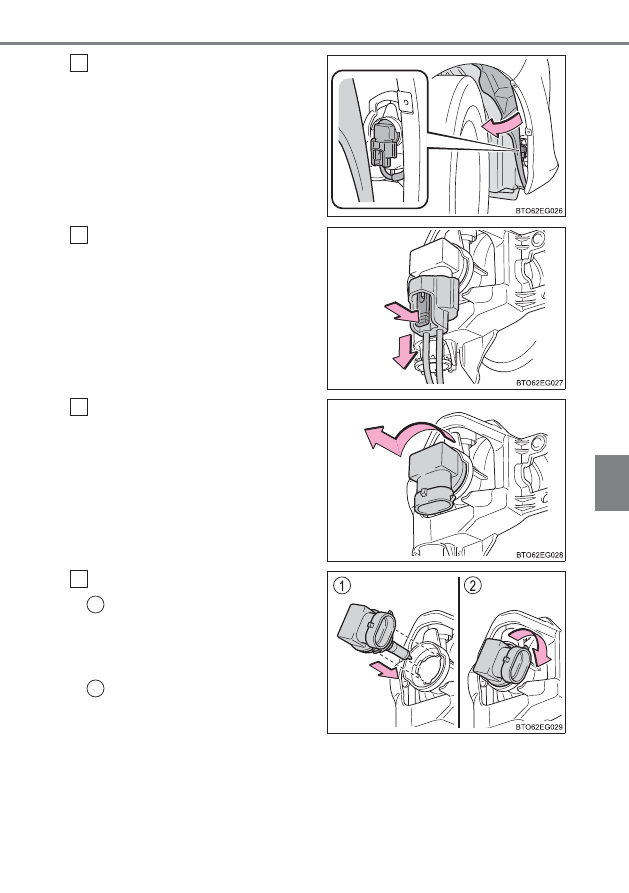

コ ネ ク タ ー が 見 え る 位 置 ま で
フェンダーライナーをめくる

ツメを押し、コネクターを取りは
ずす

電球をまわして取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

3

4

5

6

1

2

270

6-2. 簡単な点検・部品交換

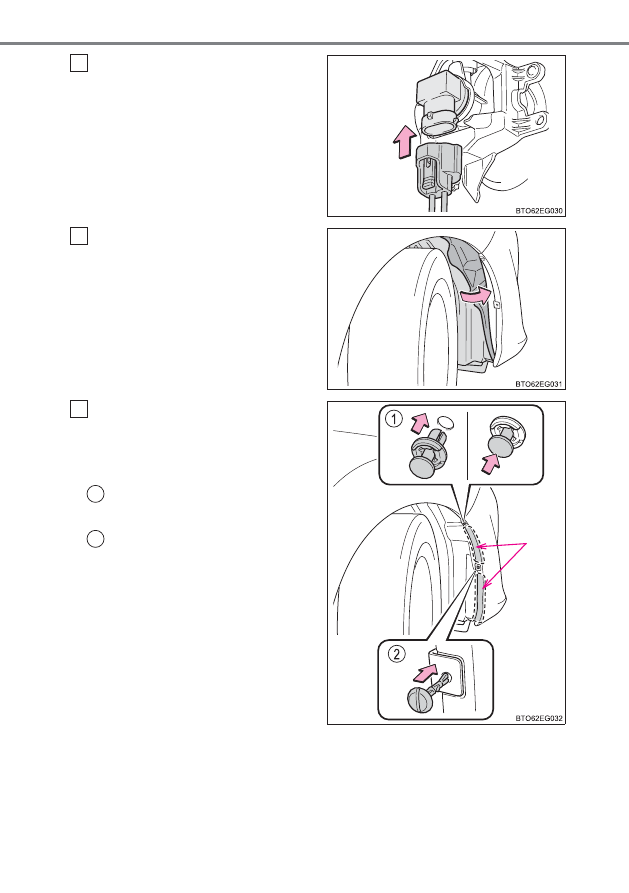

コネクターを取り付ける

コネクターを取り付けたあとは、いっ
たんフロントフォグランプを点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

フェンダーライナーを取り付け
る

フェンダーライナーをバンパーの内側
に取り付けます。

クリップを取り付ける

フェンダーライナー（A 部）がバンパー
の内側になっていることを確認してか
ら取り付けてください。

挿し込んでから中央部を押し
ます

クリップの溝を縦にして挿し
込みます

7

8

A

9

1

2
