415

8-1. 仕様一覧

車両情報

※1

エンジンオイルの容量は交換する際の目安です。オイル量の確認は、まず水
平な場所に駐車し、エンジンの暖機後にハイブリッドシステムを停止、5 分
以上経過してからレベルゲージで行ってください。

※2

0W-16 は上記表の指定銘柄の中では、最も省燃費性に優れるオイルです。

■

指定エンジンオイル

トヨタキヤッスルモーターオイルまたは、API 規格 SN/RC、SM/EC
か、ILSAC 規格に合致したオイルをご使用ください。なお、ILSAC
規格合格油の缶には ILSAC CERTIFICATION（イルサックサーティ
フィケーション）マークが付いています。

API マーク

ILSAC CERTIFICATION
マーク

エンジンオイル

指定銘柄

容量 [L]（参考値

※1

）

オイルのみ

交換

オイルと

オイル

フィルター

交換

トヨタ純正キヤッスルモーターオイル 0W-16

※2

SAE 0W-16

トヨタキヤッスルモーターオイル SN 0W-20

API SN/RC, ILSAC GF-5, SAE 0W-20

トヨタキヤッスルモーターオイル SN 5W-20

API SN/RC, ILSAC GF-5, SAE 5W-20

トヨタキヤッスルモーターオイル SN 5W-30

API SN/RC, ILSAC GF-5, SAE 5W-30

トヨタキヤッスルモーターオイル SN 10W-30

API SN/RC, ILSAC GF-5, SAE 10W-30

3.9

4.2

416

8-1. 仕様一覧

■

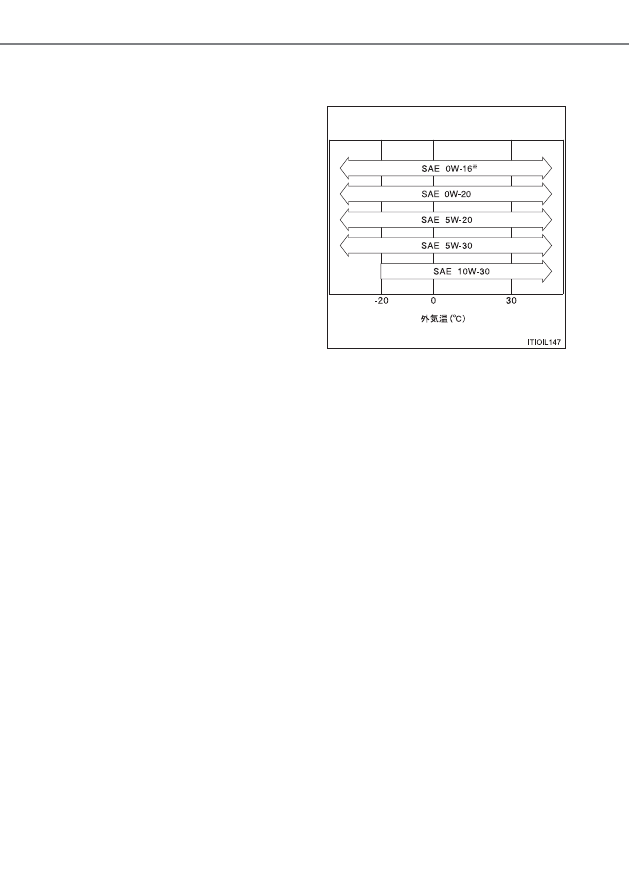

エンジンオイル推奨粘度

下記図に基づき、外気温に適した粘度のものをご使用ください。

※

0W-16 は新車時に充填されており、上記図に示す中では、最も省燃費性に
優れるオイルです。

オイル粘度について（例として 0W-16 で説明します）：

･ 0W-16 の 0W は、低温時のエンジン始動特性を示しています。W

の前の数値が小さいほど冬場や寒冷時のエンジン始動が容易になり
ます。

･ 0W-16 の 16 は、高温時の粘度特性を示しています。粘度の高い

（数値が大きい）オイルは、高速または重負荷走行に適しています。

417

8-1. 仕様一覧

車両情報

※

交換が必要な際はトヨタ販売店にご相談ください。

■

ブレーキフルード

■

ブレーキペダル

※

ハイブリッドシステムが作動している状態で、300N（30.6kgf）の踏力を
かけたときの床板とのすき間の最小値

ラジエーター

指定銘柄

容量 [L]（参考値）

ガソリン
エンジン

パワー

コントロール

ユニット

トヨタスーパーロングライフクーラント
凍結保証温度

濃度 30％ −12 ℃
濃度 50％ −35 ℃

5.4

1.4

トランスミッション

指定銘柄

容量 [L]（参考値）

トヨタ純正オートフルード WS

※

3.6

ブレーキ

指定銘柄

トヨタ純正ブレーキフルード 2500H-A

項目

基準値 [mm]

遊び

1 ∼ 5

踏み込んだときの床板とのすき間

※

119

ウォッシャータンク

容量 [L]（参考値）

2.5

418

8-1. 仕様一覧

※

表に記載のないランプは LED を採用しています。

タイヤ・ホイール

★

：グレード、オプションなどにより、装備の有無があります。

タイヤサイズ

ホイール

サイズ

タイヤが冷えて

いるときの空気圧

kPa（kg/cm

）

前輪

後輪

標準タイヤ

215/60R17 96H

17×6 1/2J

230（2.3）

225/50R18 95V

18×7J

応急用タイヤ

★

T145/90D16 106M

16×4T

420（4.2）

電球（バルブ）

※

電球

W（ワット）数

車外

ヘッドランプ（バルブタイプ：HIR2）

フロント方向指示灯／非常点滅灯
( バルブタイプ )

リヤ方向指示灯／非常点滅灯 ( バルブタイプ )

後退灯 ( バルブタイプ )

番号灯 ( バルブタイプ )

リヤフォグランプ

★

車内

フロントインテリアランプ／パーソナルランプ

リヤインテリアランプ

バニティミラーランプ

★

ラゲージルームランプ

車両仕様

型式

エンジン

電動機型式

駆動方式

ZYX10

2ZR-FXE

（1.8 L ガソリン）

1NM

FF（前輪駆動）

419

車両情報

8-2. カスタマイズ機能

ユーザーカスタマイズ機能一覧

安全に操作することができる場所に停車し、パーキングブレーキをかけ、
シフトレバーを P にします。

メーター操作スイッチの “ ＜ ” または “ ＞ ” を押して

を選

択する

“

” または “

” を押して “ 表示設定 ” を選択し、

スイッチ

を押す

“

” または“

”を押して変更する項目を選択し、

スイッチを

押す

“

” または“

”を押して設定したい項目を選択し、

スイッチ

を押す

設定を終了する場合は、

スイッチを押します。

マルチインフォメーションディスプレイで設定変更可能

トヨタ販売店で設定変更可能

お車に装備されている各種の機能は、ご希望に合わせてトヨタ販売店で
作動内容を変更することができます。また、マルチインフォメーション
ディスプレイの操作により設定を変更することができる機能もありま
す。

機能によっては、他の機能と連動して設定がかわるものもあります。詳
しくはトヨタ販売店へお問い合わせください。

マルチインフォメーションディスプレイで設定するには

車両カスタマイズ設定一覧

420

8-2. カスタマイズ機能

■

ハイブリッドシステム（→ P. 61）

■

メーター、マルチインフォメーションディスプレイ（→ P. 83, 87）

※

瞬間燃費、リセット間平均燃費、始動後平均燃費、給油後平均燃費、リセット
間平均車速、始動後平均車速、リセット間走行時間、始動後走行時間、航続可
能距離、始動後走行距離、ブランクから 2 項目を選択

■

メーター照明（→ P. 90）

機能の内容

初期設定

変更後

車両接近通報装置

（通報音量調整）

レベル 0

レベル +1

ー

○

レベル +2

機能

初期設定

変更後

言語

日本語

English

○

単位

km/L

L/100 km

○

ドライブインフォ 1

瞬間燃費

※

○

リセット間

平均燃費

ドライブインフォ 2

航続可能距離

※

○

リセット間

平均車速

機能の内容

初期設定

変更後

周囲の明るさにより、メーターの
照度を自動減光するためのセン
サーの感度調節

− 2 ∼＋ 2

ー

○

周囲の明るさにより、減光した
メーターなどの照度をもとにもど
すためのセンサーの感度調節

− 2 ∼＋ 2

ー

○

421

8-2. カスタマイズ機能

車両情報

■

スマートエントリー＆スタートシステム、ワイヤレスドアロック共通

（→ P. 102, 113）

■

スマートエントリー＆スタートシステム（→ P. 113）

■

ワイヤレスドアロック（→ P. 102）

■

ドアミラー（→ P. 130）

機能の内容

初期設定

変更後

作動の合図（ブザー音量調整）

OFF

―

○

1 ∼ 7

―

○

作動の合図（非常点滅灯）

あり

なし

―

○

解錠されるドアの選択

全席解錠

運転席のみ

解錠

―

○

解錠後、ドアを開けなかったとき
の自動施錠までの時間

30 秒

60 秒

―

○

120 秒

―

○

半ドア警告ブザー

あり

なし

―

○

機能の内容

初期設定

変更後

スマートエントリー＆
スタートシステム

あり

なし

―

○

連続してできる施錠操作の回数

2 回

無制限

―

○

機能の内容

初期設定

変更後

ワイヤレス機能

あり

なし

―

○

機能の内容

初期設定

変更後

オート電動格納作動

ドアの施錠・解

錠と連動

なし

ー

○

パワースイッ

チと連動

422

8-2. カスタマイズ機能

■

パワーウインドウ（→ P. 132）

■

ランプ自動点灯・消灯システム（→ P. 171）

■

PCS（プリクラッシュセーフティシステム）（→ P. 198）

■

LDA

※

（ステアリング制御付き車線逸警報）（→ P. 210）

※

Lane Departure Alert の略

機能の内容

初期設定

変更後

メカニカルキー連動開閉機能（開）

しない

する

ー

○

メカニカルキー連動開閉機能（閉）

しない

する

ー

○

ワイヤレスリモコン連動開閉機能

（開）

しない

する

ー

○

ワイヤレスリモコン連動開閉機能

（閉）

しない

する

ー

○

メカニカルキー・ワイヤレスリモ
コン連動作動合図（ブザー）

する

しない

ー

○

機能の内容

初期設定

変更後

ライトセンサーの感度調整

標準

− 2 ∼ 2

―

○

ランプを点灯するまでの時間

標準

長め

―

○

機能の内容

初期設定

変更後

PCS（プリクラッシュセーフティ
システム）

あり

なし

○

警報感度

中間

遠い

○

近い

機能の内容

初期設定

変更後

操舵支援

あり

なし

○

警報感度

普通

高

○

ふらつき検知

あり

なし

○

ふらつき検知感度

普通

高

○

低

423

8-2. カスタマイズ機能

車両情報

■

クリアランスソナー

★

（→ P. 245）

■

エアコン（→ P. 266）

■

イルミネーション（→ P. 276）

機能の内容

初期設定

変更後

ブザー音量

レベル 3

レベル 1 ∼ 5

ー

○

機能の内容

初期設定

変更後

AUTO スイッチが ON のとき、連
動して外気導入と内気循環を自動
的に切りかえる

する

しない

―

○

★

：グレード、オプションなどにより、装備の有無があります。

機能の内容

初期設定

変更後

室内灯の消灯までの時間

15 秒

OFF

―

○

7.5 秒

30 秒

パワースイッチ OFF 後の作動

あり

なし

―

○

解錠時の照明の点灯

あり

なし

―

○

接近時の照明の点灯

あり

なし

―

○

ドアミラーイルミネーションの点
灯

★

あり

なし

―

○

ドアミラーイルミネーションの消
灯までの時間

★

15 秒

OFF

―

○

7.5 秒

30 秒

解錠時のドアミラーイルミネー
ションの点灯

★

あり

なし

―

○

接近時のドアミラーイルミネー
ションの点灯

★

あり

なし

―

○

室内照明の点灯制御

あり

なし

―

○

424

8-2. カスタマイズ機能

■

車両カスタマイズについて

解錠後にドアを開けなかったときの自動施錠が作動した合図は、

「作動の合図（非

常点滅灯）」・「作動の合図音量（ブザー音量調整）」の設定に依存します。

■

車両カスタマイズ画面について

次の状態になるとマルチインフォメーションディスプレイの車両カスタマイズ
画面は自動的に終了します。

●

車両カスタマイズ画面表示後に警告メッセージが表示された

●

パワースイッチが OFF になった

●

車両カスタマイズ画面表示中に走行し始めた

知識

警告

■

カスタマイズを行うとき

ハイブリッドシステムを始動した状態で操作を行うため、車庫内など囲まれた
場所では、十分に換気をしてください。換気をしないと、排気ガスが充満し、
排気ガスに含まれる一酸化炭素（CO）により、重大な健康障害におよぶか、最
悪の場合死亡につながるおそれがあります。

注意

■

カスタマイズを行うとき

補機バッテリーあがりを起こす可能性がありますので、確実にハイブリッドシ
ステムが作動している状態で実施してください。

428

こんなときは（症状別さくいん）

こんなときは（症状別さくいん）

●

メカニカルキーをなくした場合、トヨタ販売店でトヨタ純正の新しい
メカニカルキーを作ることができます。（→ P. 99）

●

電子キーをなくすと盗難の危険性が極めて高くなるため、ただちに
トヨタ販売店にご相談ください。（→ P. 101）

●

キーの電池が消耗、または電池が切れていませんか？（→ P. 334）

●

パワースイッチが ON モードになっていませんか？
施錠するときは、パワースイッチを OFF にしてください。

（→ P. 151）

●

電子キーを車内に置き忘れていませんか？
施錠するときは、電子キーを携帯していることを確認してください。

●

電波状況により、機能が正常に働いていない可能性があります。

（→ P. 116）

●

チャイルドプロテクターがかかっていませんか？
チャイルドプロテクターがかかっていると車内からは開きません。
いったん車外から開けて、チャイルドプロテクターを解除してくださ
い。（→ P. 105）

お困りの際は、トヨタ販売店にご連絡いただく前にまず次のことを確認
してください。

施錠／解錠／ドアの開閉ができない

キーをなくした

施錠・解錠できない

リヤドアが開かない

429

こんなときは（症状別さくいん）

●

ブレーキペダルをしっかりと踏みながらパワースイッチを押していま
すか？（→ P. 150）

●

シフトレバーは P になっていますか？（→ P. 153）

●

キーが車内の検知される場所にありますか？（→ P. 114）

●

ステアリングロックされていませんか？

（→ P. 153)

●

キーの電池が消耗、または電池が切れていませんか？
このときは、一時的な方法でハイブリッドシステムを始動することが
できます。（→ P. 399）

●

補機バッテリーがあがっていませんか？（→ P. 401）

●

パワースイッチは ON モードになっていますか？
パワースイッチが ON モードでブレーキを踏んでも解除できないとき
は（→ P. 161）を参照してください。

●

盗難防止のため、自動的にロックされます。（→ P. 153）

●

ウインドウロックスイッチが押されていませんか？
ウインドウロックスイッチが押されていると、運転席以外のパワーウ
インドウは操作できなくなります。（→ P. 132）

故障かな？と思ったら

ハイブリッドシステムが始動できない

ブレーキペダルを踏んでいてもシフトレバーが P から動かない

ハイブリッドシステムを停止したあとにハンドルがまわせなくなっ
た

パワーウインドウスイッチを操作してもドアガラスが開閉しない

430

こんなときは（症状別さくいん）

●

一定時間アクセサリーモードまたはONモード（ハイブリッドシステム
が作動していない状態）にしておくと、自動電源 OFF 機能が作動しま
す。（→ P. 152）

●

警告音が鳴りだしたときは、

「車から音が鳴ったときは（音さくいん）」

（→ P. 432）をご確認ください。

●

警告灯や警告メッセージが表示されたときは、P. 363、368 をご確
認ください。

パワースイッチが自動的に OFF になった

警告音が鳴りだした

警告灯や警告メッセージが表示されたとき
