2-2. メーターの見方

2

運転するときに

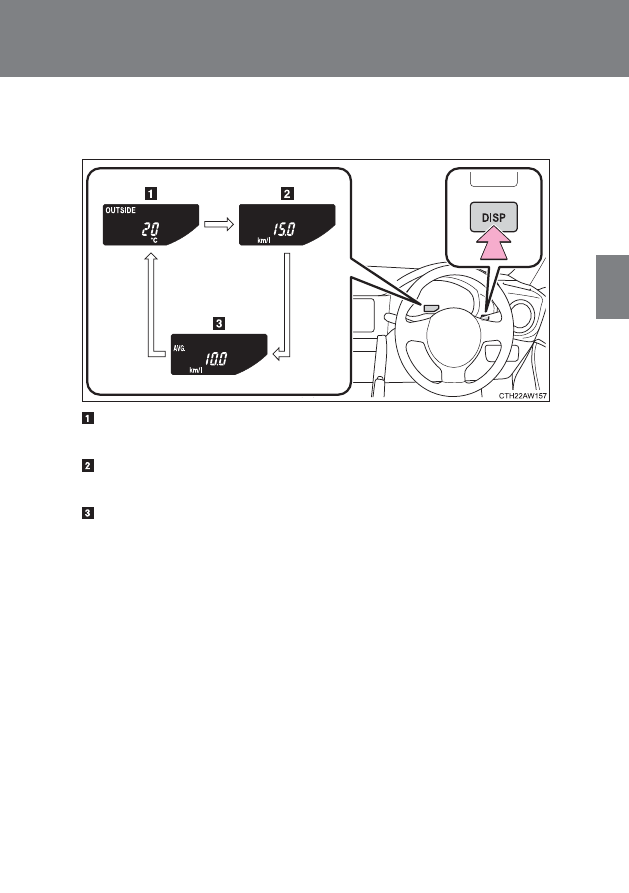

■“DISP”スイッチによる表示の切りかえ

“DISP”スイッチを押すごとに、次のように切りかわります。

外気温度

外気温度を -40 ℃ ∼ 50 ℃の間で表示します。

瞬間燃費

現在の瞬間燃費を表示します。

平均燃費

リセットしてからの平均燃費を表示します。

･ リセットするには、平均燃費表示中に“DISP”スイッチを長押しします。
･ 表示される平均燃費は、参考として利用してください。

176

2-2. メーターの見方

MT シフト表示の設定（マニュアル車）

シフトポジションインジケーターとシフトアップインジケーターの表示
／非表示を切りかえることができます。

“ODO/TRIP”スイッチを押して、設定画面を表示させる
（oP. 174）

“ODO/TRIP”スイッチを長押しする

長押しするごとに表示／非表示が切りかわります。

[G-on]：表示

[G-oFF]：非表示

知識

■

外気温表示について

●

次の状況では、正しい外気温が表示されない場合があります。

･ 炎天下などにより、車両が非常に熱くなっているとき

･ アイドリング状態や渋滞などで低速走行しているとき、またはエンジン停

止直後に再始動したとき

･ 実際の外気温が、外気温表示の範囲外であるとき

●

“- -”が 1 分以上表示されたとき、または外気温度が表示されないときは、シ

ステム故障のおそれがあります。トヨタ販売店で点検を受けてください。

注意

■

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります

ので、車内を暖めてください。

手順

1

手順

2

177

2-2. メーターの見方

運転するときに

2

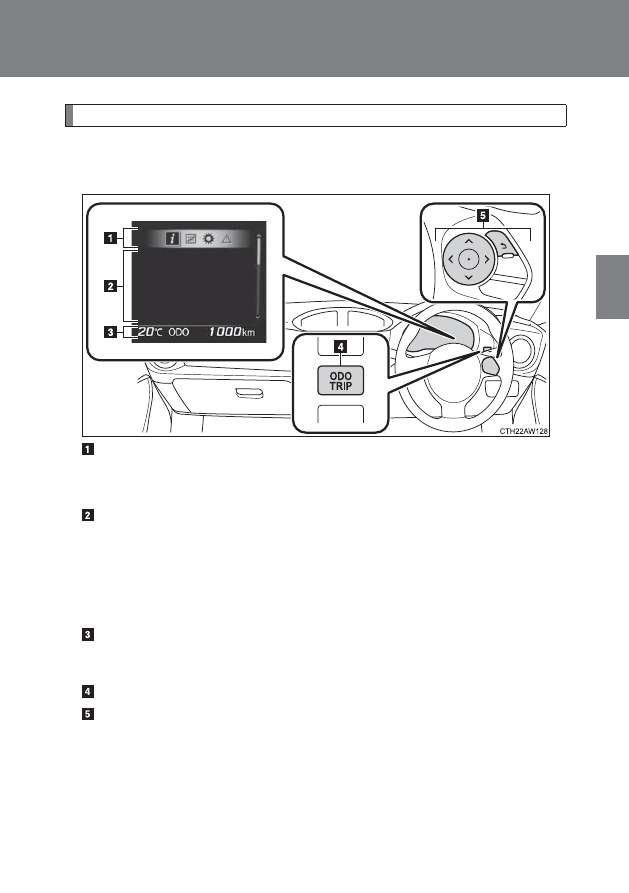

マルチインフォメーションディスプレイ ( カラーディスプレイ )

機能概要

マルチインフォメーションディスプレイは、外気温や走行に関するさま
ざまな情報を表示したり、設定を切りかえることができます。

メニューアイコン（oP. 179）

メーター操作スイッチを使って、表示コンテンツの切りかえ操作をすると、割り
込み表示されます。

コンテンツ表示エリア

メニューアイコンを切り替えることにより、様々な情報を表示することができま
す。
また、状況に応じて注意喚起やアドバイスなどを割り込み表示します。

･ 各メニューの表示内容 ( → P. 179)
･ 警告メッセージ ( → P. 328)

オドメーター／トリップメーター表示エリア ( → P. 188)

･ オドメーター／トリップメーター
･ 外気温度

“ODO/TRIP”スイッチ ( → P. 178)

メーター操作スイッチ ( → P. 178)

178

2-2. メーターの見方

操作方法

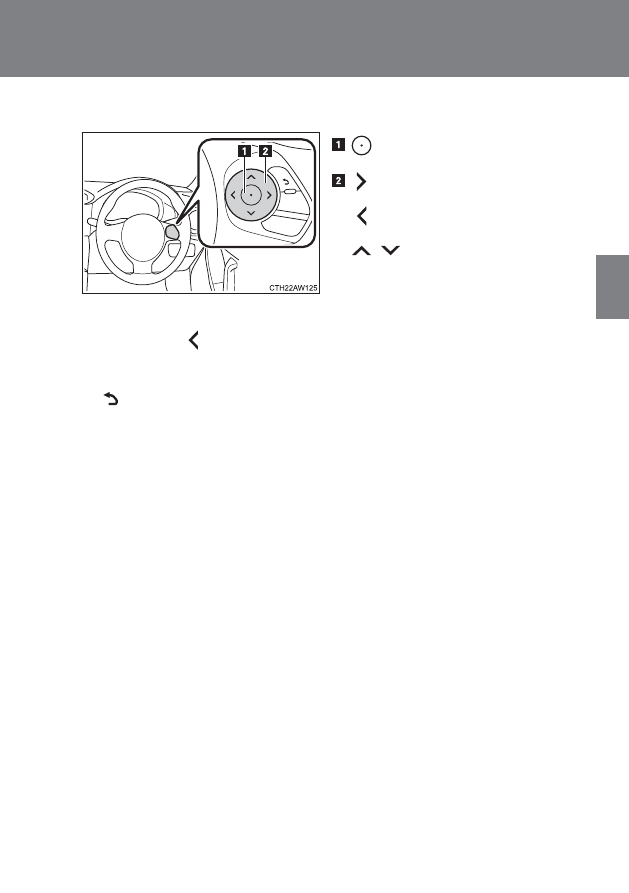

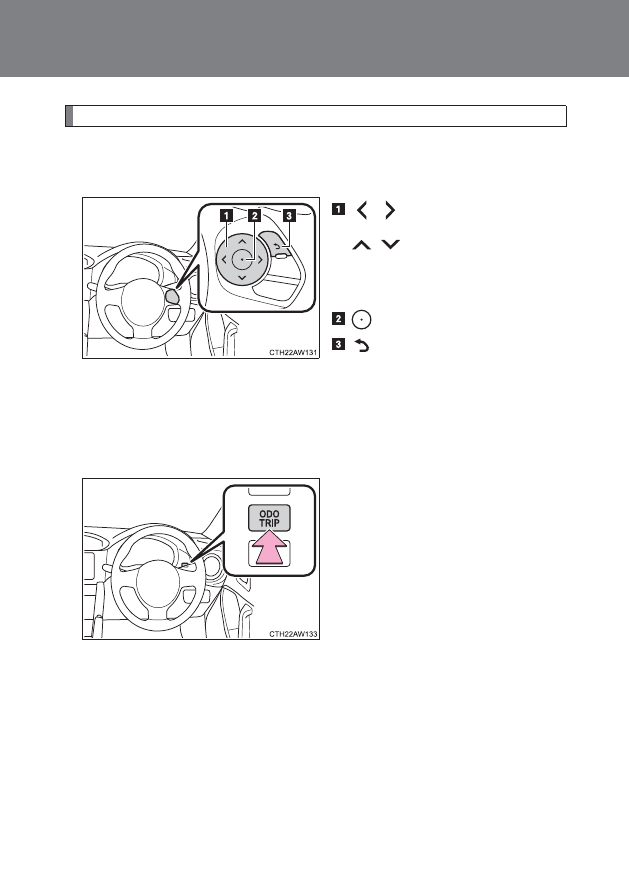

■ コンテンツ表示エリアの操作方法

メーター操作スイッチを使って次のように操作します。



: メニューの切りかえ



: コンテンツの切りか

え、ページ送り、カー
ソル移動

：決定

：前の画面にもどる

各コンテンツ特有の操作方法については、それぞれのコンテンツの説明
を参照してください。

■ オドメーター／トリップメーター表示エリアの操作方法

“ODO/TRIP”スイッチを使って次のように操作します。

短押し : 表示の切りかえ

スイッチを押すごとに、オドメーター

→トリッ プメーター A → トリップ

メーター B と表示が切りかわります。

長押し : リセット

トリップメーターを表示中にスイッ

チを長押しすると、走行距離を 0 に

もどします。

179

2-2. メーターの見方

2

運転するときに

メニューアイコン

メニューアイコンを選択して、次の項目を表示することができます。

ドライブインフォメーション ( → P. 180)

走行に関するさまざまな情報を表示します。

86 専用コンテンツ（→ P. 182）

G モニター、ストップウォッチなどスポーツ走行をサポートする情報を表

示します。

設定（→ P. 186）

さまざまな機能の設定やメーターの表示設定などを変更することができま

す。

警告メッセージ（→ P. 188, 328）

車両に異常が発生した場合に、内容・対処法などのメッセージを表示しま

す。

180

2-2. メーターの見方

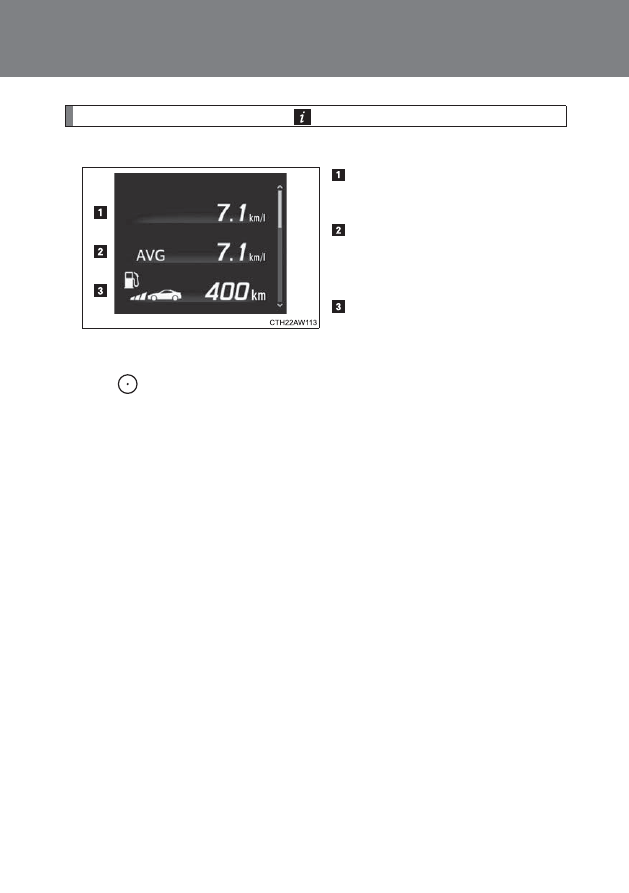

ドライブインフォメーション（

 ）

■ ドライブインフォメーション（ページ 1）

瞬間燃費

現在の瞬間燃費を表示します。

平均燃費

リセットしてからの平均燃費を表示

します。

航続可能距離

現在の燃料残量で走行できる、およそ

の距離を表示します。

●

を長押しすると、平均燃費はリセットされ、0 に戻ります。

● 表示される平均燃費は参考として利用してください。
● 表示される距離は過去の平均燃費をもとに算出されるため、表示さ

れる距離を実際に走行できない場合があります。

● 燃料給油量が少量の場合、表示が更新されないことがあります。

給油の際は“エンジン スタート ストップ”スイッチを OFF にし
てください。万一、

“エンジン スタート ストップ”スイッチを OFF

にせず給油した場合、表示が更新されないことがあります。

181

2-2. メーターの見方

2

運転するときに

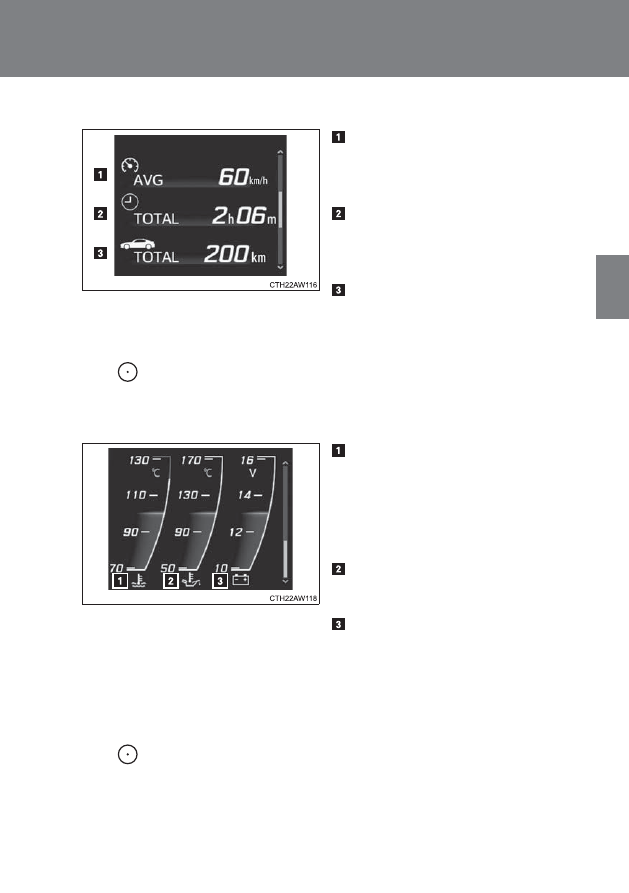

■ ドライブインフォメーション（ページ 2）

平均車速

リセットしてからの平均車速を表示

します。

走行時間

リセットしてからの走行時間を表示

します。

走行距離

リセットしてからの走行距離を表示

します。

●

を長押しすると、平均車速・走行時間・走行距離はリセットさ

れ、0 に戻ります。

■ ドライブインフォメーション（ページ 3）

水温計

エンジン冷却水の温度を表示します。

水温計の表示がレッドゾーンに入る

と、ブザーが鳴り、警告メッセージを

表示します。

エンジン油温計

エンジンオイルの温度を表示します。

電圧計

電圧の状態を表示します。

電圧計は実際のバッテリー電圧とは

異なります。目安としてご利用くださ

い。

●

を長押しすると、水温計の温度表示の有無を変更することがで

きます。

182

2-2. メーターの見方

86 専用コンテンツ（

 ）

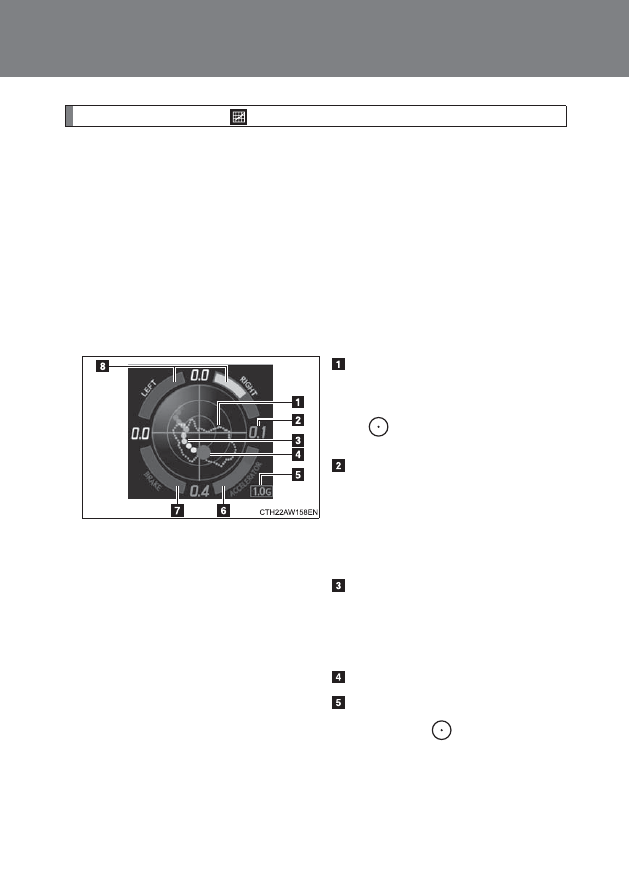

■ G モニター

車両にかかる前後左右の G（加速度）を表示します。

また、G モニターの周囲にはステアリング操作量・アクセル開度量・ブ
レーキ液圧が表示されます。

G モニターには、次の 2 つの表示があります。

･ 通常表示 : 車両にかかる G の動きを確認するのに適しています。
･ ピークホールド表示 : 車両にかかった最大 G の大きさや方向を確認するのに適

しています。

● 表示の見方

最大 G の軌跡

･ ピークホールド表示時のみ表示さ

れます。

･

を長押しすることで、軌跡を

リセットすることができます。

現在の G 値（前後左右に分解し
た値）

表示される最大 G 値

前後 :1.3 G まで

左右 :2.5 G まで

G ボールの軌跡

表示される軌跡の個数は、通常表示

（20 個分）とピークホールド表示（10

個分）で異なります。

G ボール（車両にかかる G）

G の表示尺度

通常表示時は

を長押しすること

で、最大 G の軌跡 /G ボールの軌跡の

表示尺度を 1.0G と 0.5G で切りか

えることができます。

183

2-2. メーターの見方

2

運転するときに

アクセル開度量

ブレーキ液圧

ステアリング操作量

ハンドルをいっぱいまで切ると、ゲー

ジの下端が赤く点灯します。

表示画面については路面状況、気温、車速などによって実際の車両状態と異なる
場合があります。表示画面は参考として利用してください。

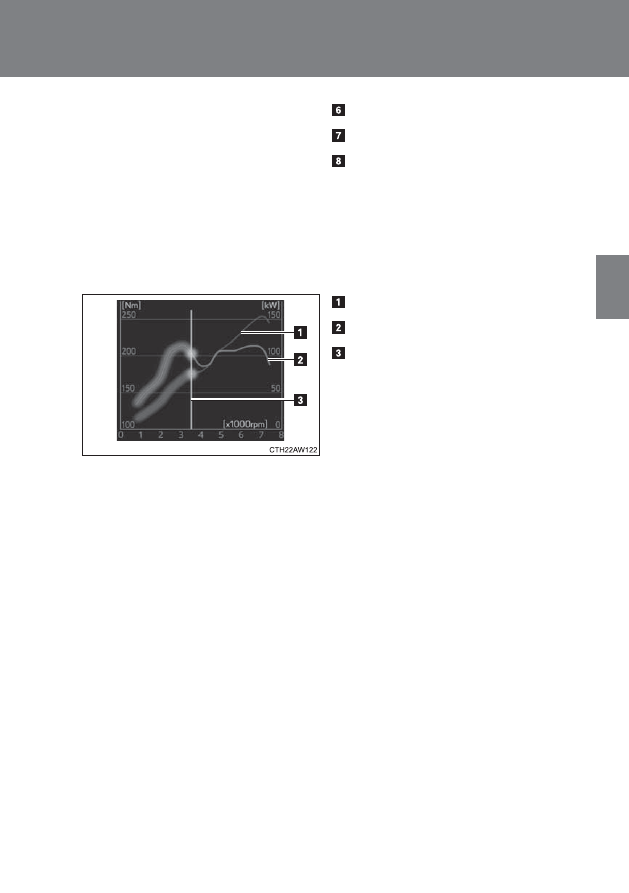

■ パワー・トルクカーブ

出力曲線

トルク曲線

現在のエンジン回転数

実際のエンジン回転数に応じて、左右

にスライドします。

表示される曲線図は実際に発生するトルク・出力をあらわすものではありません。

表示画面は参考として利用してください。

184

2-2. メーターの見方

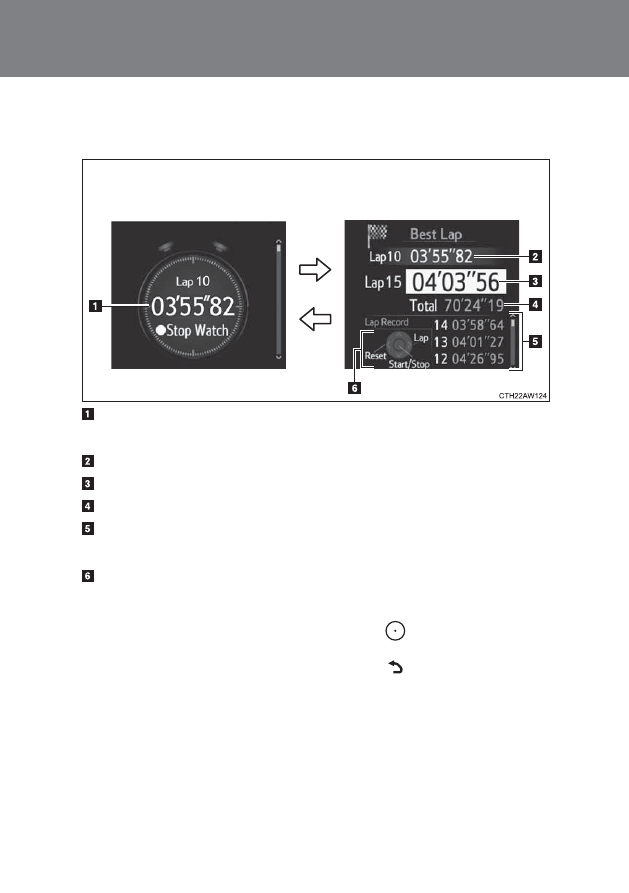

■ ストップウォッチ

ラップタイムを計測することができます。

最速ラップタイム（トップ画面）

計測タイムをリセットすると、表示が「

’”

」に戻ります。

最速ラップタイム（計測画面）
現在のラップタイム
計測開始からの合計タイム
過去のラップタイム

最大 50 ラップまで記録します。

メーター操作スイッチの操作ガイド
● 表示画面の切りかえ方

トップ画面から計測画面への切りかえ :

 を押してください。

計測画面からトップ画面への切りかえ :

 を押してください。

トップ画面

計測画面

185

2-2. メーターの見方

2

運転するときに

● 計測画面の操作方法

：計測開始／停止

：ラップ

：計測タイムのリセット



： 過去のラップタイム

のページ送り

● 計測タイムのリセット

計測停止後、

 を押してください。

●  他のコンテンツへの切りかえ方

 を押してトップ画面に戻ることで、他のコンテンツへ切りかえる

ことができるようになります。

他のコンテンツを表示しているときでも、タイムの計測は継続されま
す。ただし、計測開始／停止やラップなどの計測操作を行うことがで
きなくなります。

186

2-2. メーターの見方

設定（

）

ハンドルのメーター操作スイッチを操作して、次のように設定を変更し
ます。



 または

 を押して

 を選択して、設定画面を表示させ

る

スイッチを操作して、変更する項目にカーソルを合わせる

 ／

または

 ／

  を押して設定内容を変更し、

を押して変更内容を決定する

設定項目

設定内容

説明

初期演出

On

“エンジン スタート ストップ”

スイッチをイグニッション ON

モードにしたときのオープニン

グ演出の表示・非表示を変更す

ることができます。

Off

REV.

回転数

--00rpm（OFF）

∼ 7400rpm

REV インジケーターの作動・非

作動と、インジケーターが点灯

するエンジン回転数を設定しま

す。

非作動にするには、エンジン回

転数を「--」に設定してくださ

い。（--00rpm）

回転数設定範囲：2000 ∼

7400rpm

ブザー

On

REV インジケーターが点灯した

ときのブザー吹鳴あり・なしを

設定します。

REV インジケーターの作動を

ON にしているときのみ変更す

ることができます。

Off

手順

1

手順

2

手順

3

187

2-2. メーターの見方

2

運転するときに

GSI

（マニュアル車）

On

シフトポジションインジケー

ターとシフトアップインジケー

ターの表示・非表示を変更する

ことができます。

Off

言語

日本語

表示される言語を変更すること

ができます。

English

単位

km, km/h, km/l

速度や燃費表示などの単位を変

更することができます。

km, km/h, l/100km

初期化

はい

メーターの表示設定を初期状態

にもどすことができます。

いいえ

設定項目

設定内容

説明

188

2-2. メーターの見方

警告メッセージ（

）

車両に異常が発生しているときなどに表示される警告メッセージを確認
することができます。

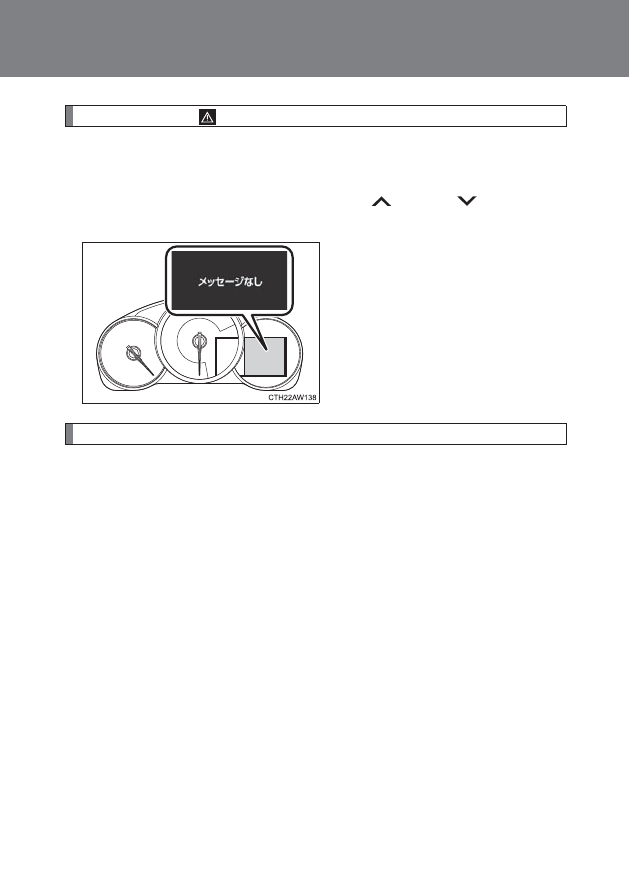

● 表示するメッセージが複数あるときは、

  または

  を押して表

示を切りかえることができます。

● 表示するメッセージがないとき

は、メッセージがないことをお
知ら せす る画 面が 表示 され ま
す。

オドメーター／トリップメーター表示エリア

■ オドメーター

走行した総距離を表示します。

■ トリップメーター A ／トリップメーター B

リセットしてからの走行距離を表示します。区間距離は、トリップ A・
トリップ B の 2 種類で使い分けることができます。

リセットするには、リセットしたい方のトリップメーターを表示中に“ODO/
TRIP”スイッチを長押しします。

■ 外気温度

外気温度を -40 ℃ ∼ 50 ℃の間で表示します。外気温度が約 3 ℃ 以下
のときは、低温表示灯が点灯します。

189

2-2. メーターの見方

2

運転するときに

知識

■

G モニターの表示について

●

車両や使用環境によって、ブレーキペダルを一杯に踏み込んでもブレーキ液

圧の表示が最大にならない場合があります。

●

バッテリー端子の脱着をしたときは、一時的にステアリング操作量が表示さ

れなくなりますが、しばらく走行することで表示されます。

■

設定画面の操作について

●

車両走行中は設定画面を操作することができません。設定を変更するとき

は、安全な場所に停車して操作してください。

●

警告メッセージが表示されたときは、設定画面の操作が一時中断されます。

■

ストップウォッチのタイム計測について

タイム計測中にエンジンを停止すると、タイム計測は停止し、計測停止時点ま

でのタイムが記憶されます。

■

外気温表示について

●

次の状況では、正しい外気温が表示されない場合があります。

･ 炎天下などにより、車両が非常に熱くなっているとき

･ アイドリング状態や渋滞などで低速走行しているとき、またはエンジン停

止直後に再始動したとき

･ 実際の外気温が、外気温表示の範囲外であるとき

●

“- -”が 1 分以上表示されたとき、または外気温度が表示されないときは、シ

ステム故障のおそれがあります。トヨタ販売店で点検を受けてください。

■

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶

ディスプレイ特有の現象で、異常ではありません。

190

2-2. メーターの見方

警告

■

運転中の使用について

●

マルチインフォメーションディスプレイを操作する時は、周囲の安全に十分注

意してください。

●

マルチインフォメーションディスプレイを見続けないでください。前方の歩行

者、障害物などを見落とすおそれがあり危険です。

■

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります

ので、車室内を暖めてからご使用ください。

例えば変速段表示を使用した場合、シフト操作をしてもすぐに変速段の表示が

切りかわらないことで運転者がダウンシフトしなかったと誤解し、再度ダウン

シフトすることによって急激に過度のエンジンブレーキがかかり、重大な傷害

におよぶか、最悪の場合死亡につながるおそれがあります。

■

ディスプレイの設定を変更するとき

エンジンがかかった状態で操作を行うため、車庫内など囲まれた場所では、十

分に換気をしてください。換気をしないと、排気ガスが充満し、排気ガスに含

まれる一酸化炭素（CO）により、重大な健康障害におよぶか、最悪の場合死亡

につながるおそれがあります。

注意

■

ディスプレイの設定を変更するとき

バッテリーあがりを起こす可能性がありますので、確実にエンジンがかかって

いる状態で実施してください。
