Тойота Камри v70 (xv70). Инструкция - часть 56

8-2. Меры, принимаемые в экстренных ситуациях

599

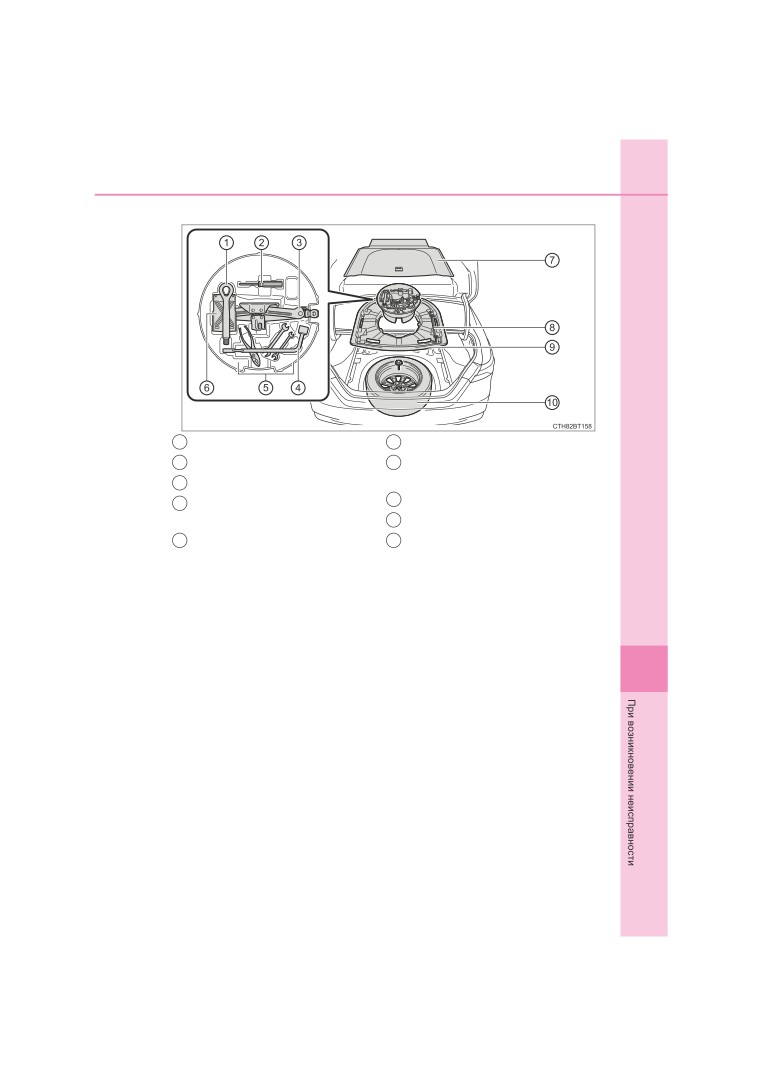

 Автомобили с полноразмерным запасным колесом

Буксировочная проушина

Колесный брусок (при наличии)

Отвертка (при наличии)

Настил

пола

багажного

отделения

Домкрат

Ручка домкрата

Ключ для крепления гаек

колеса

Крышка запасного колеса

Инструменты (при наличии)

Запасное колесо

600

8-2. Меры, принимаемые в экстренных ситуациях

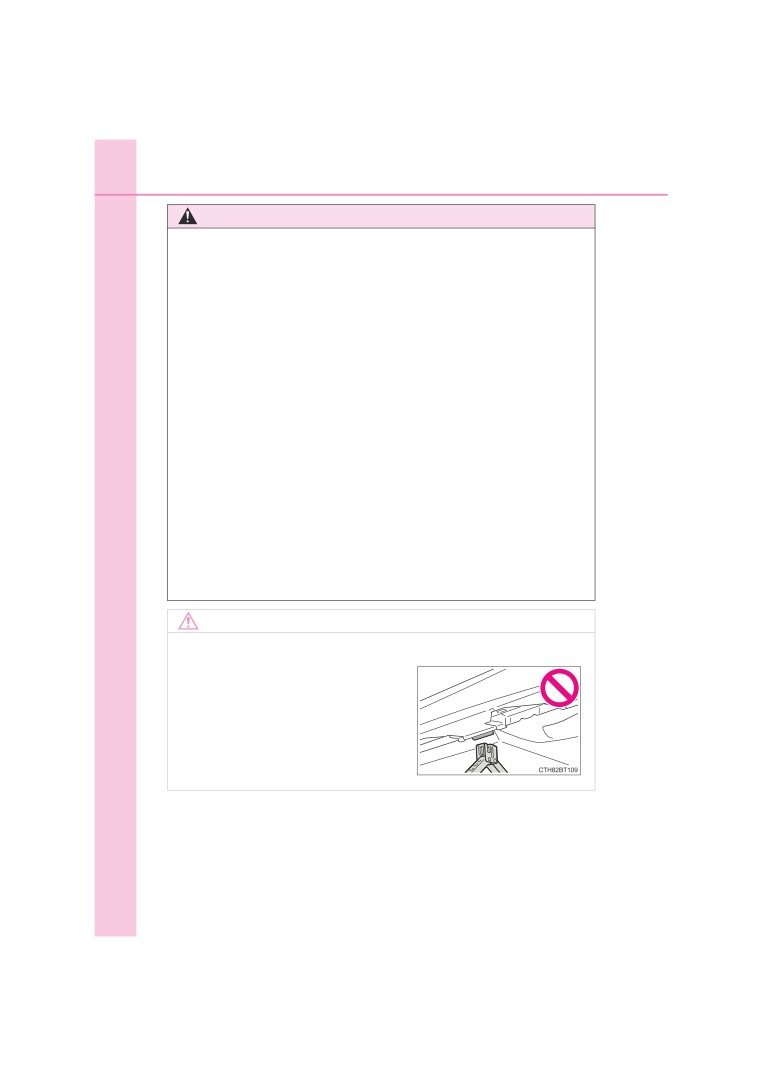

ПРЕДУПРЕЖДЕНИЕ

■ Использование домкрата

Соблюдайте следующие меры предосторожности.

Неправильное использование домкрата может привести к случайному падению

автомобиля и стать причиной серьезных травм или смерти.

● Используйте домкрат только для замены шин и установки или снятия цепей

противоскольжения.

● Для замены спущенной шины используйте только домкрат, прилагаемый к

данному автомобилю.

Не используйте домкрат для других автомобилей и не используйте другие

домкраты для замены шин на данном автомобиле.

● Установите домкрат, надежно зафиксировав его на месте.

● Если автомобиль удерживается на весу домкратом, следите за тем, чтобы

части вашего тела не оказались под автомобилем.

● Не запускайте двигатель и не двигайтесь на автомобиле, пока автомобиль

поднят домкратом.

● Не поднимайте автомобиль, если внутри него кто-то находится.

● Во время подъема автомобиля не кладите предметы на домкрат или под него.

● Не поднимайте автомобиль выше, чем это необходимо для замены шины.

● Используйте подъемную опору, если необходимо попасть под автомобиль.

● При опускании автомобиля следите за тем, чтобы никто не находился рядом с

автомобилем. Если поблизости есть люди, громко предупредите их, прежде

чем опускать автомобиль.

ВНИМАНИЕ!

■ Во избежание повреждения автомобиля при использовании домкрата

При подъеме задней части автомобиля

домкратом ни в коем случае не

располагайте домкрат под кронштейном,

указанном на иллюстрации рядом с задним

гнездом для установки домкрата, т.к.

возможно

повреждение

кузова

автомобиля.

8-2. Меры, принимаемые в экстренных ситуациях

601

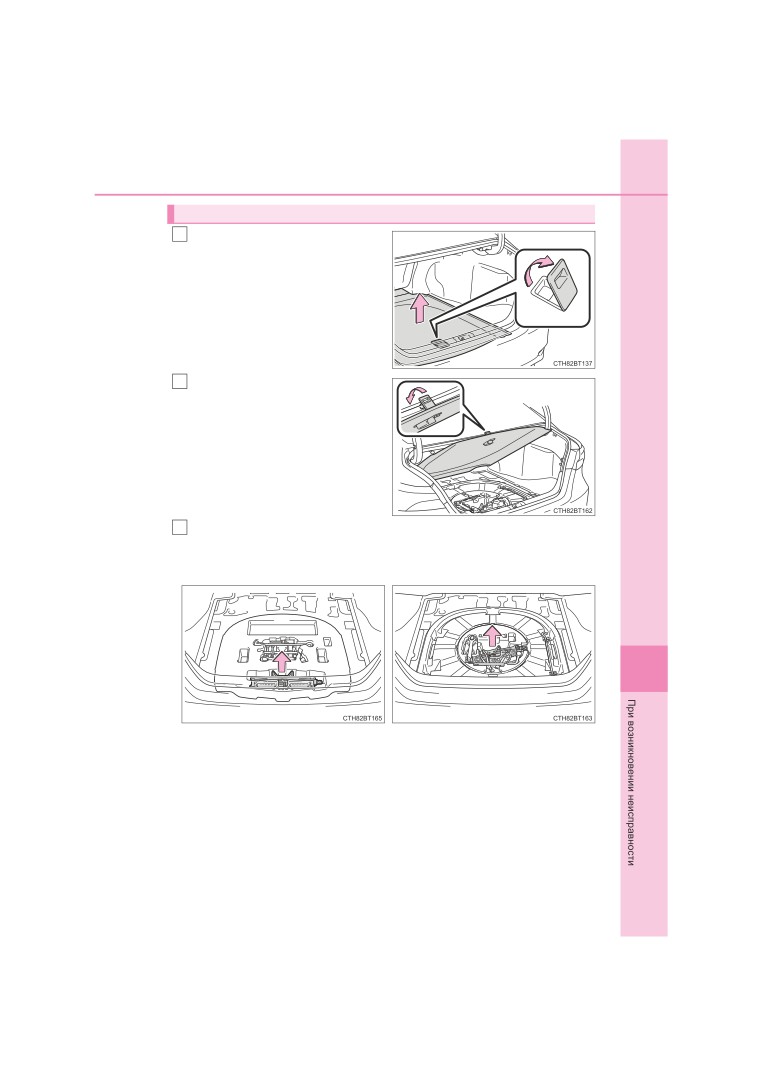

Извлечение домкрата

Поднимите крючок настила пола

багажного отделения на полу

багажника.

Закрепите

настил

пола

багажного отделения с помощью

крючка.

Извлеките домкрат.

 Автомобили с компактным

 Автомобили с полноразмерным

запасным колесом

602

8-2. Меры, принимаемые в экстренных ситуациях

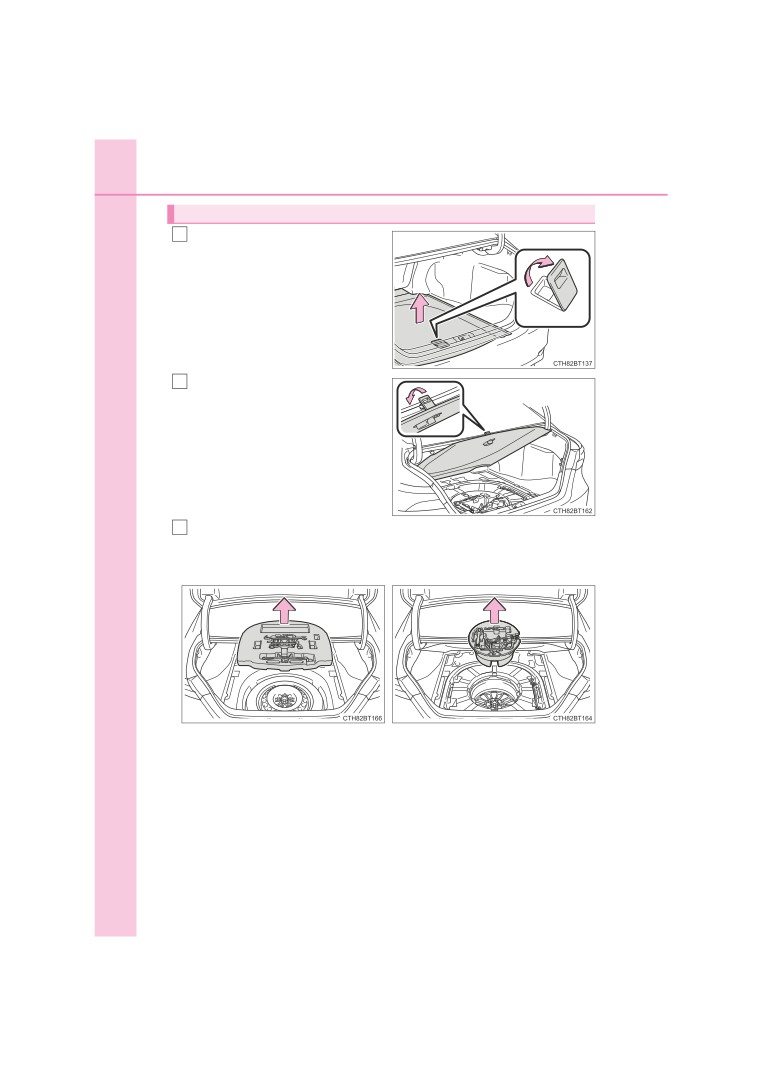

Извлечение запасного колеса

Поднимите крючок настила пола

багажного отделения на полу

багажника.

Закрепите

настил

пола

багажного отделения с помощью

крючка.

Извлеките инструментальный лоток.

 Автомобили с компактным

 Автомобили с полноразмерным

запасным колесом

8-2. Меры, принимаемые в экстренных ситуациях

603

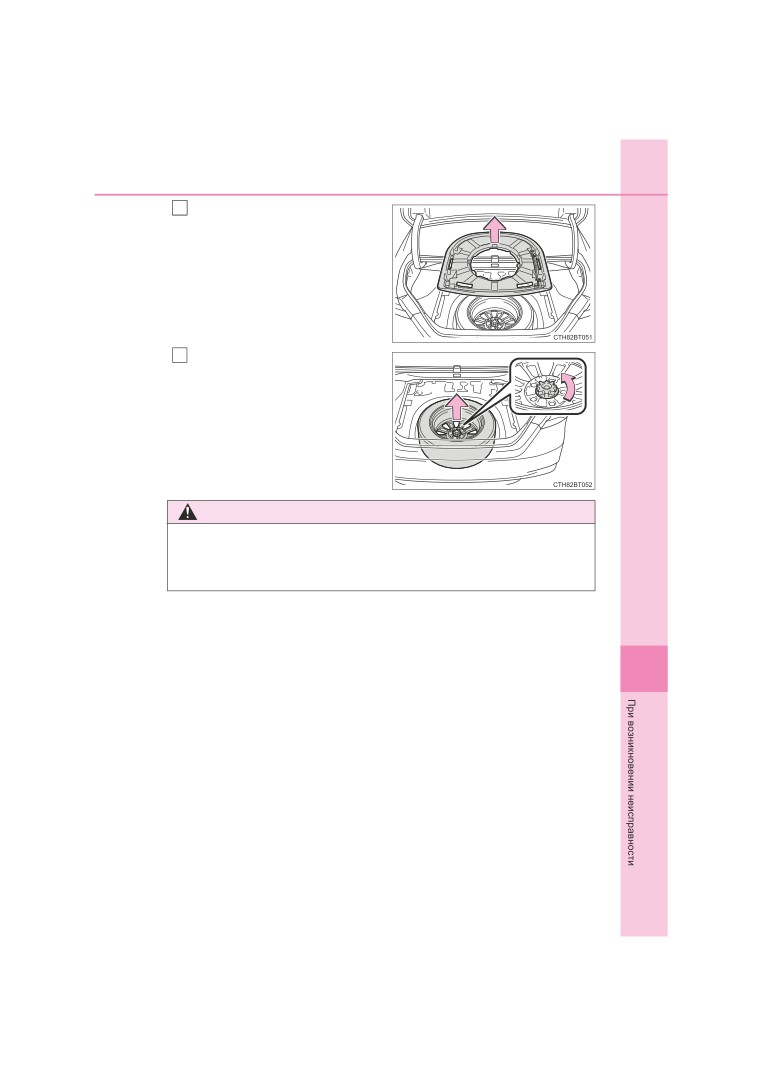

Только

автомобили

полноразмерным

запасным

колесом:

Снимите

кожух

запасного

колеса.

Ослабьте центральный зажим,

удерживающий запасное колесо.

При извлечении или помещении

запасного колеса на хранение

обязательно твердо держитесь за

противоположную сторону колеса.

ПРЕДУПРЕЖДЕНИЕ

■ При размещении запасного колеса в автомобиле

Следите за тем, чтобы не защемить пальцы или другие части тела между

запасным колесом и кузовом автомобиля.

604

8-2. Меры, принимаемые в экстренных ситуациях

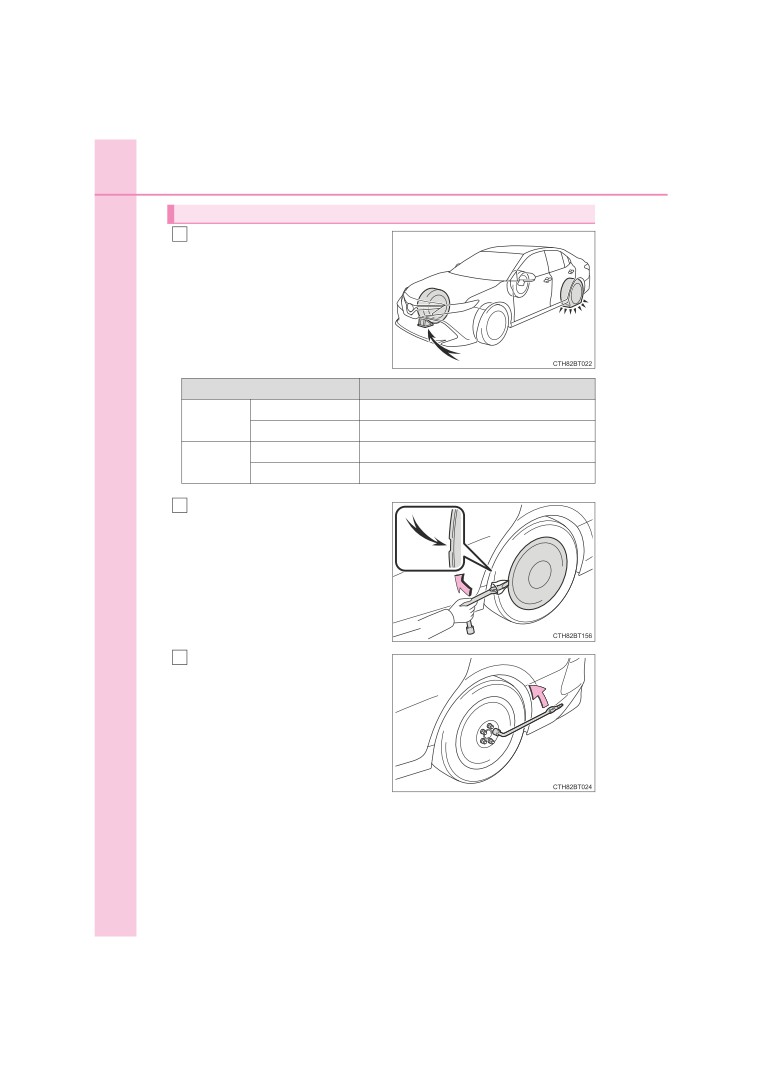

Замена спущенной шины

Подоприте колеса башмаками.

Спущенная шина

Положение колесных башмаков

Слева

За задней правой шиной

Спереди

Справа

За задней левой шиной

Слева

Перед передней правой шиной

Задние

Справа

Перед передней левой шиной

На автомобилях со стальными

дисками снимите декоративный

колпак колеса с помощью

гаечного ключа.

Для

того

чтобы

защитить

декоративный

колпак, поместите

ткань

между

ключом

декоративным

колпаком,

как

показано на рисунке.

Слегка ослабьте гайки колеса

(на один оборот).

8-2. Меры, принимаемые в экстренных ситуациях

605

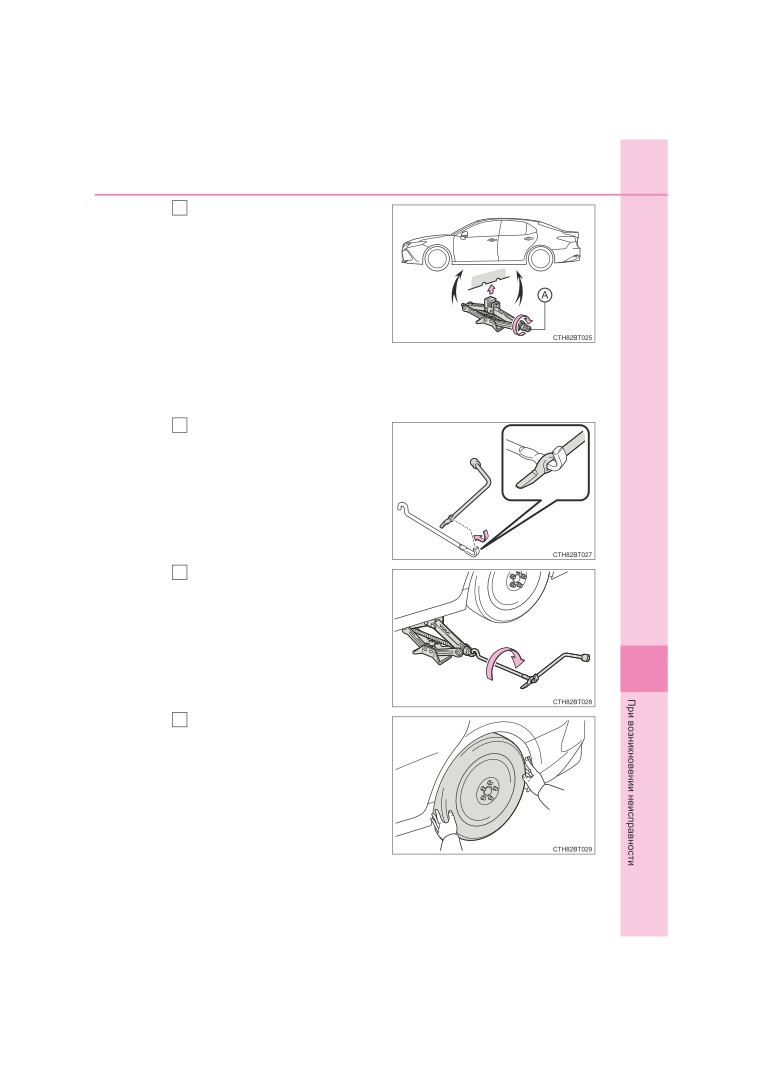

Поверните рукой часть домкрата

“A” так, чтобы паз домкрата

совместился с точкой гнездом

для установки домкрата.

Во

избежание

повреждения

автомобиля при использовании

домкрата устанавливайте домкратом

в правильном месте. (стр. 600)

Направляющие

гнезда

для

установки домкрата расположены

под порогами автомобиля. Они

указывают расположение гнезд для

установки домкрата.

Соберите ручку домкрата.

Поднимайте автомобиль, пока

колесо не приподнимется над

землей.

Отверните все гайки и снимите

колесо.

Затем положите колесо на землю.

Во избежание появления царапин на

поверхности диска размещайте его

на земле наружной стороной вверх.

606

8-2. Меры, принимаемые в экстренных ситуациях

ПРЕДУПРЕЖДЕНИЕ

■ Замена спущенной шины

● Не касайтесь колесных дисков или области вокруг тормозов сразу после

движения.

Сразу после движения колесные диски и области вокруг тормозов будут очень

горячими. Прикосновение к ним рукой, ногой или другими частями тела во

время замены шины и т.д. может привести к ожогу.

● Пренебрежение этими мерами предосторожности может привести к

ослаблению колесных гаек и отсоединению колеса, а это, в свою очередь,

может стать причиной серьезных травм или смерти.

• Как можно быстрее после замены колес затяните колесные гайки

динамометрическим ключом моментом 103 N•m (10,5 кгс•м).

• Не устанавливайте сильно поврежденный декоративный колпак колеса,

так как он может слететь с колеса во время движения автомобиля.

• При установке шины используйте только специально предназначенные для

этого колеса гайки.

• Если на болтах, резьбе гаек или отверстиях для болтов на колесе имеются

трещины или деформированные участки, проверьте автомобиль у дилера

Тойота.

• При установке колесных гаек убедитесь в том, что они устанавливаются

конусными концами внутрь. (стр. 547)

8-2. Меры, принимаемые в экстренных ситуациях

607

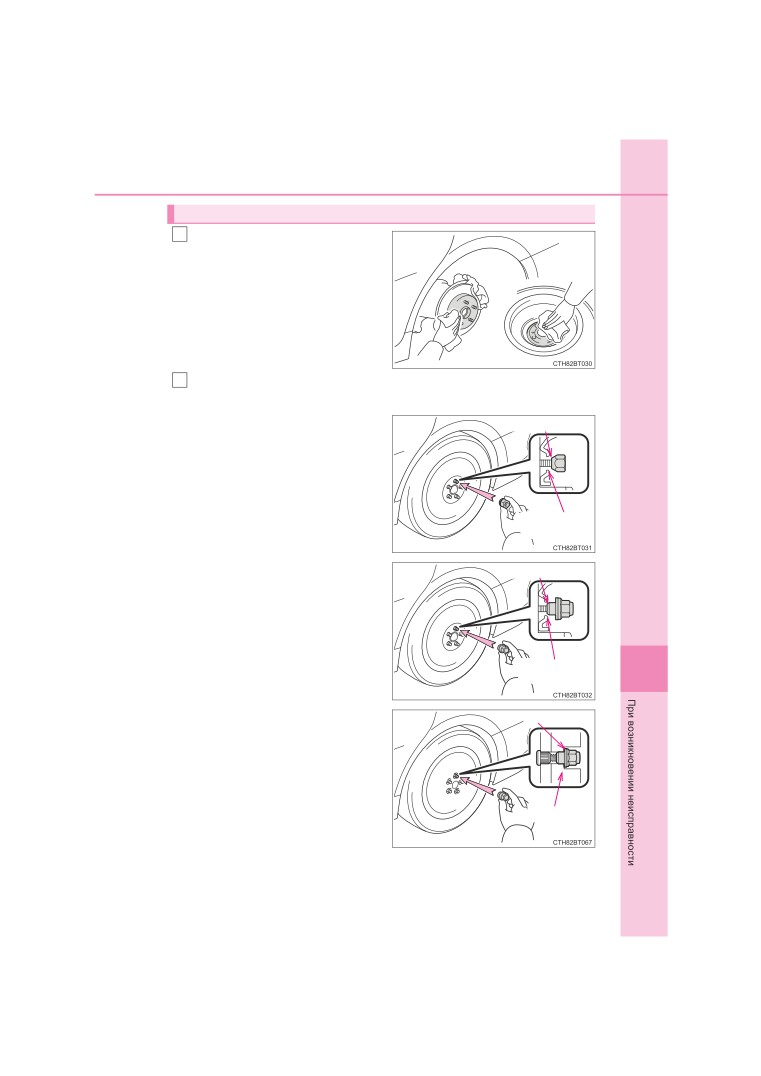

Установка запасного колеса

Удалите грязь или посторонние

частицы

сопрягаемой

поверхности колеса.

Если на сопрягаемой поверхности

колеса находятся посторонние

частицы, во время движения

автомобиля гайки могут ослабнуть, и

колесо может отсоединиться.

Установите колесо и слегка затяните все

колесные гайки рукой

приблизительно на одинаковую величину.

При замене стального диска

Конусная часть

стальным диском затягивайте

колесные гайки, пока конусная

часть не войдет в контакт с

подступичной частью диска.

Подступичная

часть диска

При замене легкосплавного

Конусная часть

диска

стальным

диском

затягивайте колесные гайки,

пока конусная часть не войдет в

контакт с подступичной частью

диска.

Подступичная

часть диска

При замене легкосплавного

Шайба

диска таким же диском вращайте

колесные гайки, пока шайбы не

коснутся диска колеса.

Диск колеса

608

8-2. Меры, принимаемые в экстренных ситуациях

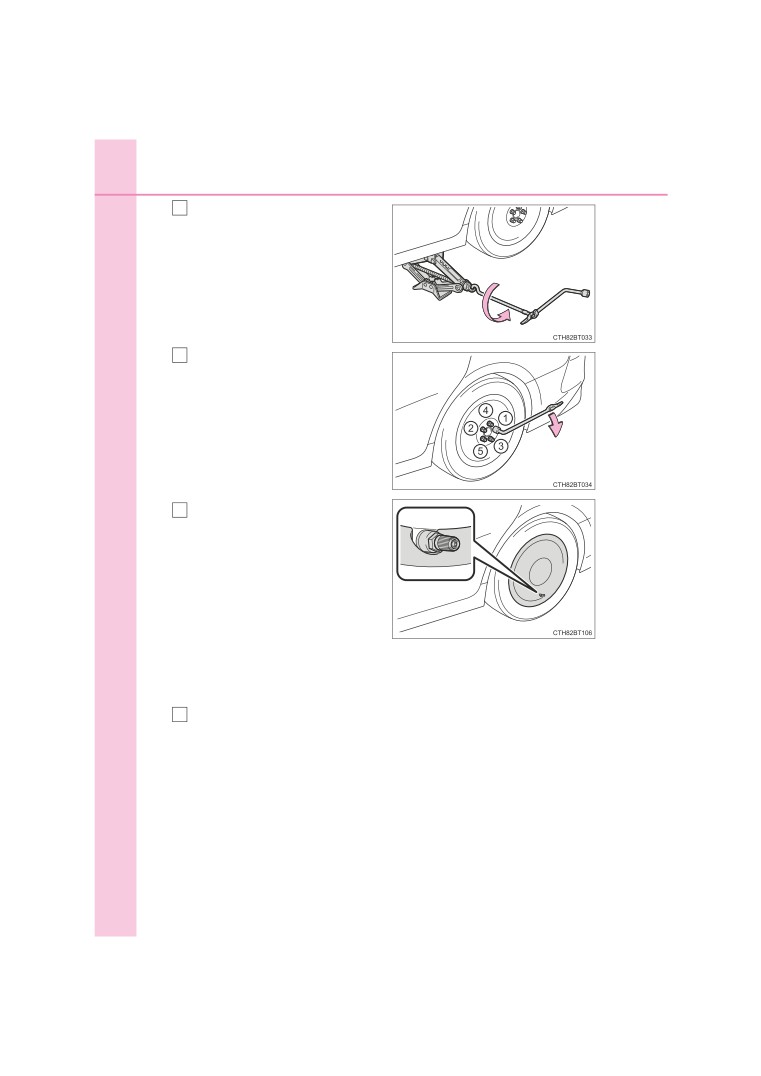

Опустите автомобиль.

Прочно затяните каждую гайку

колеса на два или три оборота в

порядке,

указанном

на

иллюстрации.

Момент затяжки:

103 N•m (10,5 кгс•м)

Автомобили со стальными

дисками:

При

установке

оригинального диска на место

или

при

установке

полноразмерного

запасного

колеса установите на место

декоративный колпак колеса.*

Совместите вырез на декоративном

колпаке со штоком клапана, как

показано.

*: Декоративный колпак колеса невозможно установить на компактное

запасное колесо.

Положите в багажник спущенное колесо, домкрат и все инструменты.
