ME–60

METER  –  METER / GAUGE SYSTEM

ME

(a) Disconnect the E13 combination meter assembly

connector.

(b) Disconnect the E4 light control rheostat connector.
(c) Measure the resistance.

Standard resistance

(d) Reconnect the combination meter assembly connector.
(e) Reconnect the light control rheostat connector.

NG

OK

4

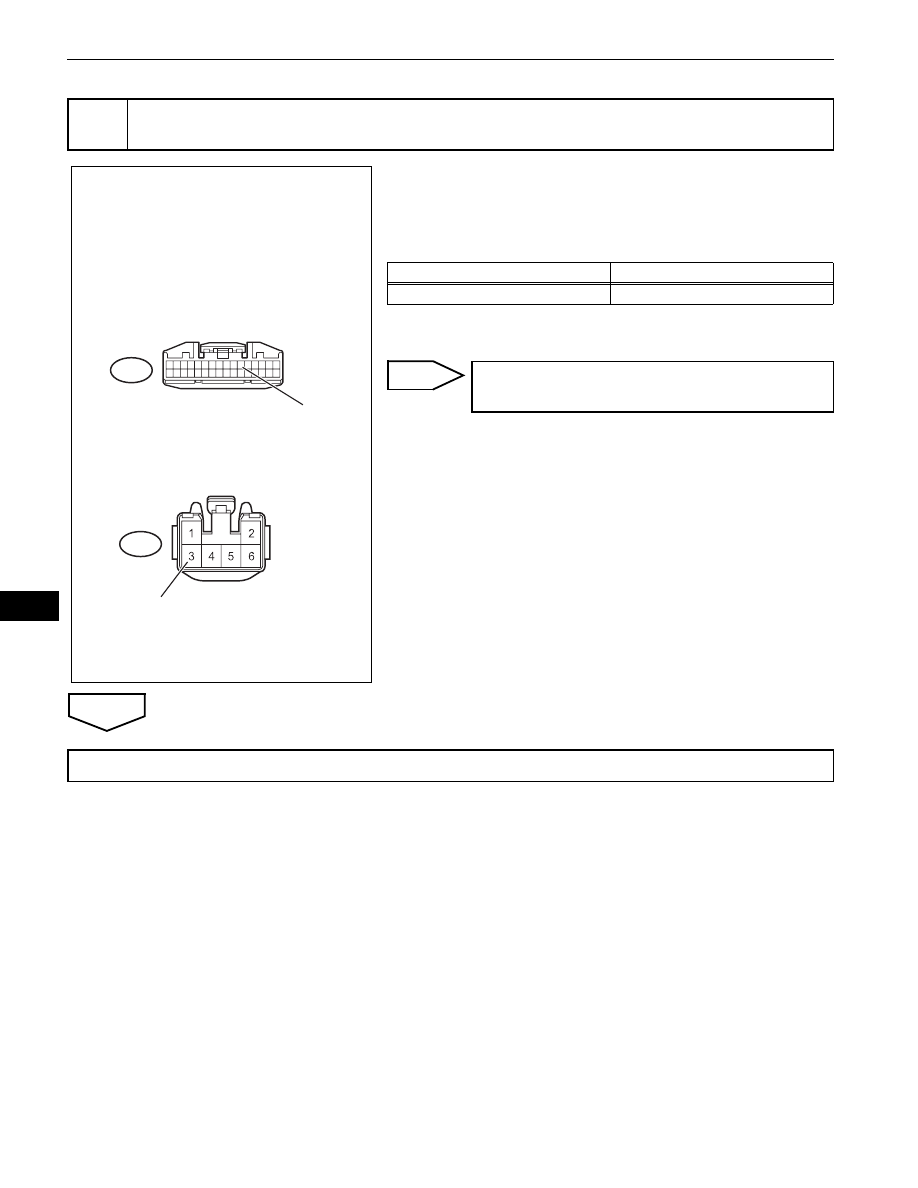

CHECK HARNESS AND CONNECTOR (COMBINATION METER ASSEMBLY -Å@LIGHT
CONTROL RHEOSTAT)





Wire Harness Side:

Combination Meter Assembly Connector

ILL-

Light Control Rheostat Connector

E4

E13

-

Front View

Front View

E126880E01

Tester Connection

Specified Condition

E13-11 (ILL-) - E4-3 (-)

Below 1

REPAIR OR REPLACE HARNESS OR
CONNECTOR

REPLACE COMBINATION METER ASSEMBLY

METER  –  COMBINATION METER

ME–57

ME

BODY ELECTRICAL

METER

COMBINATION METER

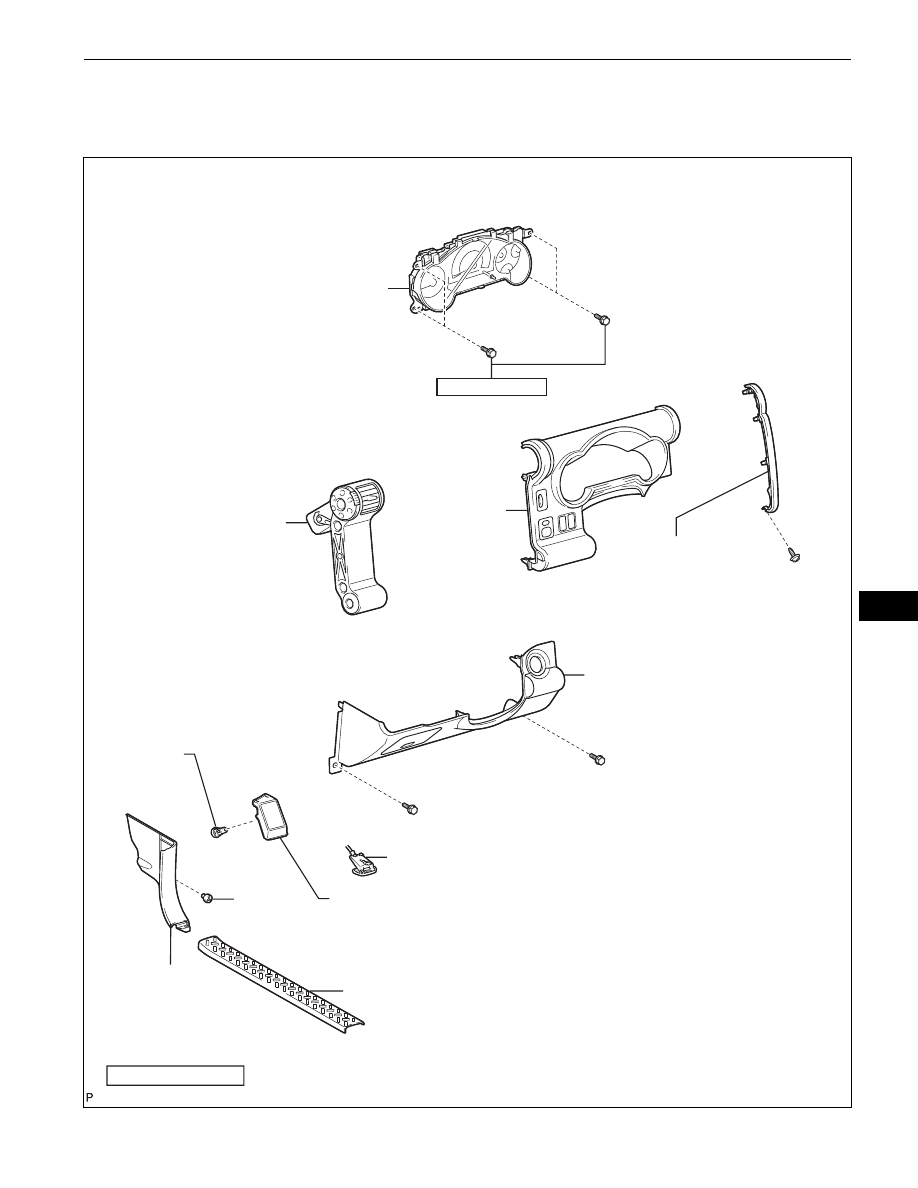

COMPONENTS

COMBINATION
METER ASSEMBLY

7.0 (71, 62 in.*lbf)

NO. 1 INSTRUMENT
PANEL REGISTER
ASSEMBLY

INSTRUMENT
CLUSTER
FINISH PANEL

LOWER INSTRUMENT PANEL
FINISH PANEL SUB-ASSEMBLY LH

HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

N*m (kgf*cm, ft.*lbf) : Specified torque

INSTRUMENT
PANEL GARNISH LH

COWL SIDE TRIM
BOARD LH

FRONT DOOR SCUFF PLATE LH

FRONT FLOOR FOOTREST

CLIP

FOOTREST
CLIP

x2

B133884E01

ME–58

METER  –  COMBINATION METER

ME

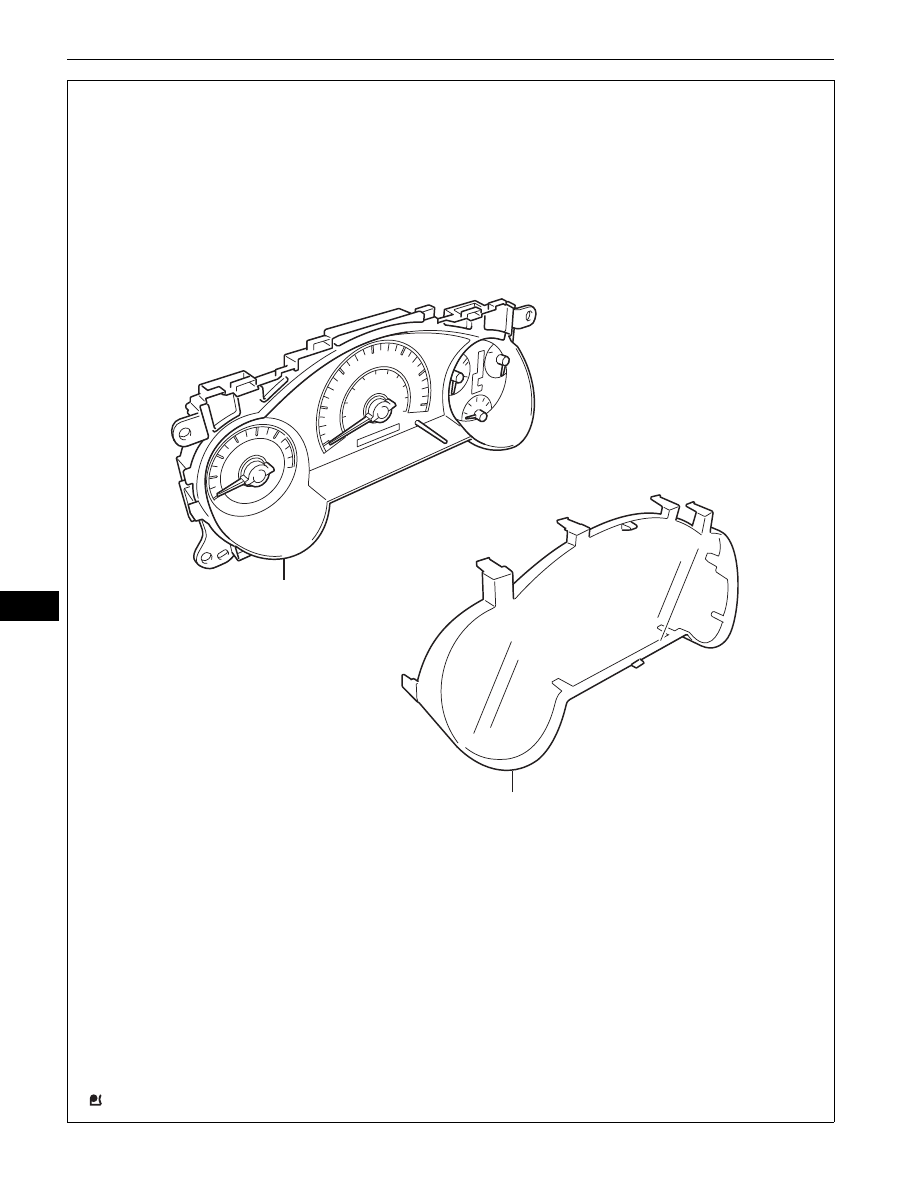

COMBINATION METER GLASS

COMBINATION METER

E127928E01

METER  –  COMBINATION METER

ME–59

ME

REMOVAL

1.

DISCONNECT CABLE FROM NEGATIVE BATTERY
TERMINAL

2.

REMOVE FRONT DOOR SCUFF PLATE LH
(a) Disengage the 14 claws and remove the front door

scuff plate.

3.

REMOVE FRONT FLOOR FOOTREST (See page

IR-2

)

4.

REMOVE FOOTREST CLIP (See page

IR-2

)

5.

REMOVE COWL SIDE TRIM BOARD LH
(a) Remove the clip.
(b) Disengage the 2 claws and remove the cowl side

trim board.

6.

REMOVE INSTRUMENT PANEL GARNISH LH (See
page

IP-10

)

7.

REMOVE NO. 1 INSTRUMENT PANEL REGISTER
ASSEMBLY (See page

IP-13

)

8.

REMOVE HOOD LOCK CONTROL LEVER SUB-
ASSEMBLY (See page

IP-13

)

9.

REMOVE LOWER INSTRUMENT PANEL FINISH
PANEL SUB-ASSEMBLY LH (See page

IP-14

)

10. REMOVE INSTRUMENT CLUSTER FINISH PANEL

(See page

IP-14

)

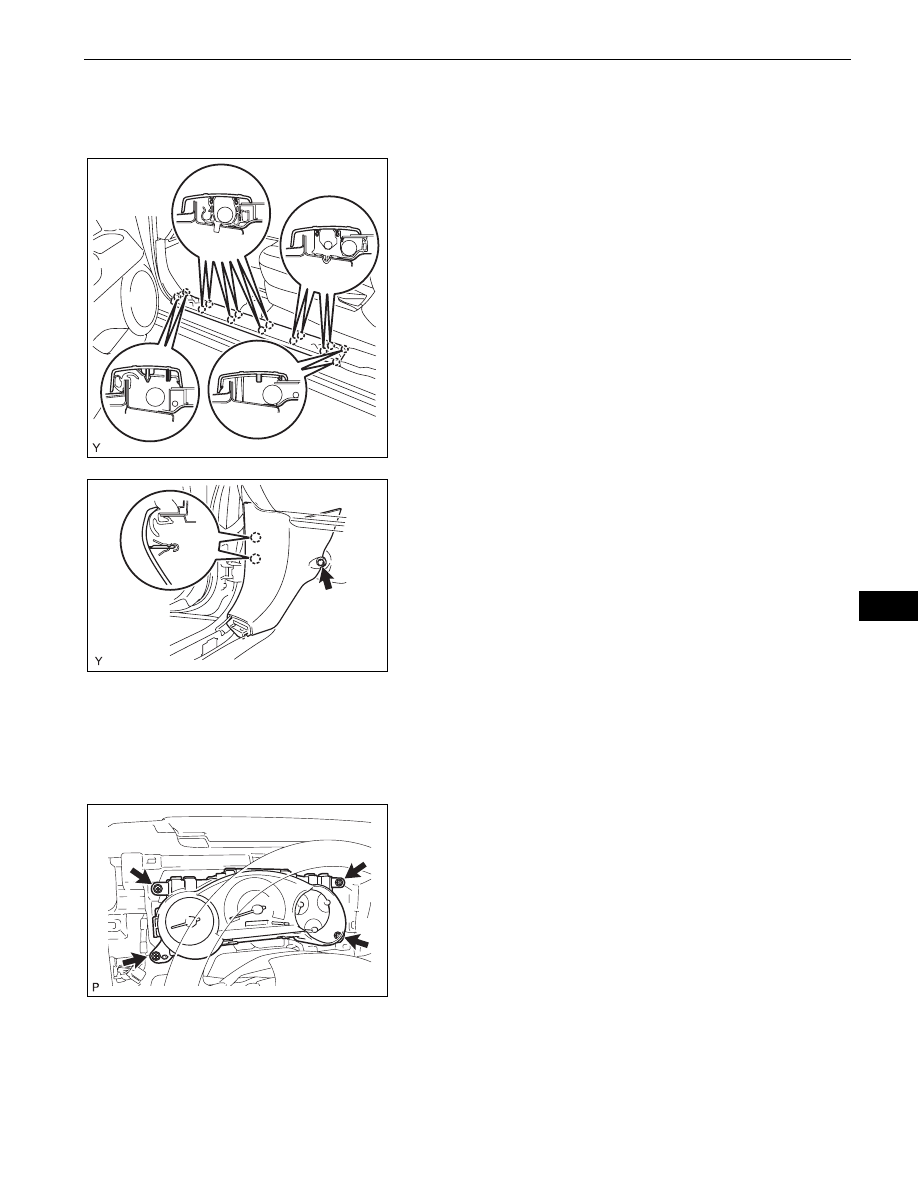

11. REMOVE COMBINATION METER ASSEMBLY

(a) Remove the 4 screws.

E129562

E129563

B133862
