Toyota FJ Cruiser (GSJ 10, 15 series). Instruction - part 239





IG–8

1GR-FE IGNITION  –  IGNITION COIL

IG

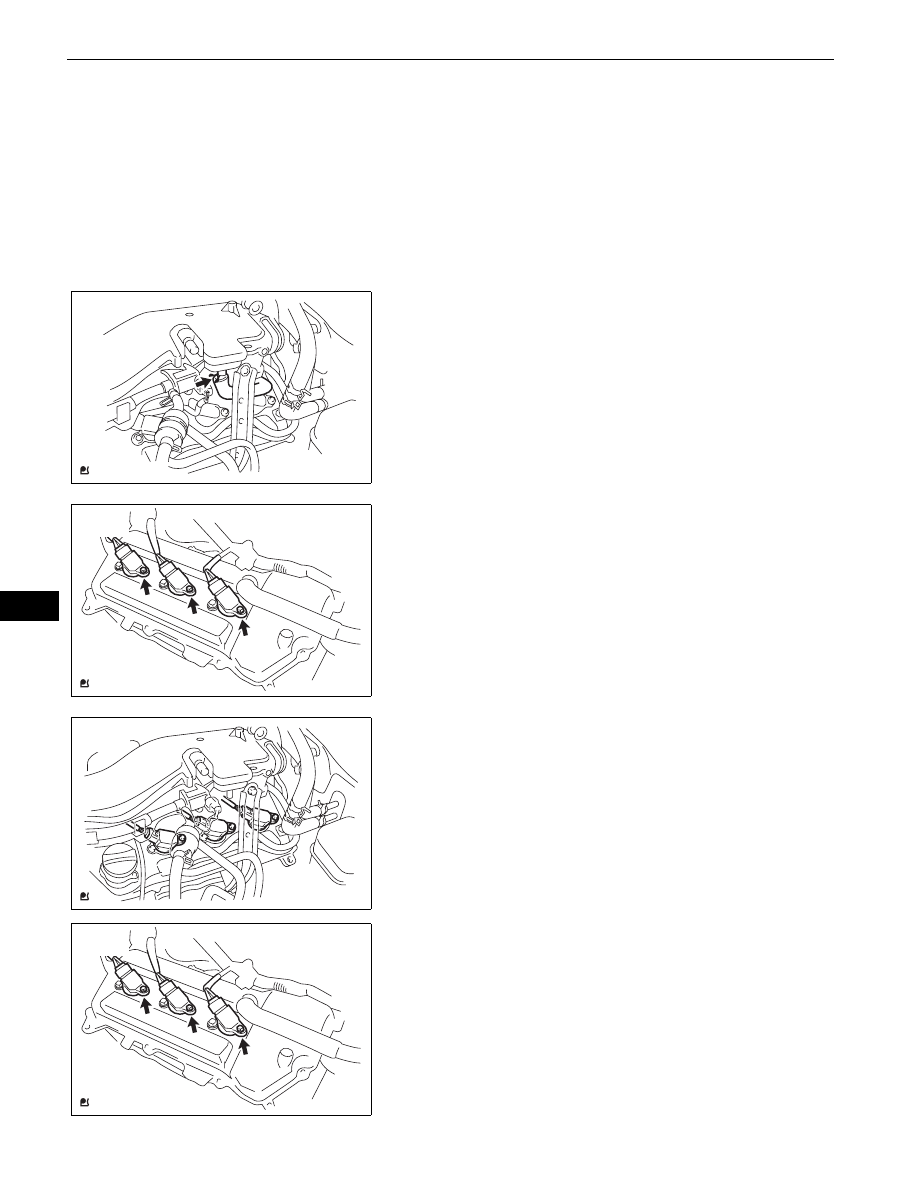

REMOVAL

1.

DISCONNECT CABLE FROM NEGATIVE BATTERY
TERMINAL

2.

REMOVE V-BANK COVER (See page

ES-428

)

3.

REMOVE AIR CLEANER ASSEMBLY (See page

ES-

429

)

4.

REMOVE OIL BAFFLE PLATE (See page

FU-11

)

5.

REMOVE NO. 1 SURGE TANK STAY (See page

FU-11

)

6.

DISCONNECT VENTILATION HOSE
(a) Disconnect the ventilation hose from the intake air

surge tank.

7.

REMOVE IGNITION COIL ASSEMBLY
(a) For Bank 1:

(1) Disconnect the 3 connectors.
(2) Remove the 3 bolts, then remove the 3 ignition

coils.

(b) For Bank 2:

(1) Disconnect the 3 connectors.
(2) Remove the 3 bolts, then remove the 3 ignition

coils.

INSTALLATION

1.

INSTALL IGNITION COIL ASSEMBLY
(a) For Bank 1:

(1) Install the 3 ignition coils with the 3 bolts.

Torque: 10 N*m (102 kgf*cm, 7.4 ft.*lbf)

(2) Connect the 3 ignition coil connectors.

A126388

Bank 1:

A126385E01

Bank 2:

A126386E01

Bank 1:

A126385E01

1GR-FE IGNITION  –  IGNITION COIL

IG–9

IG

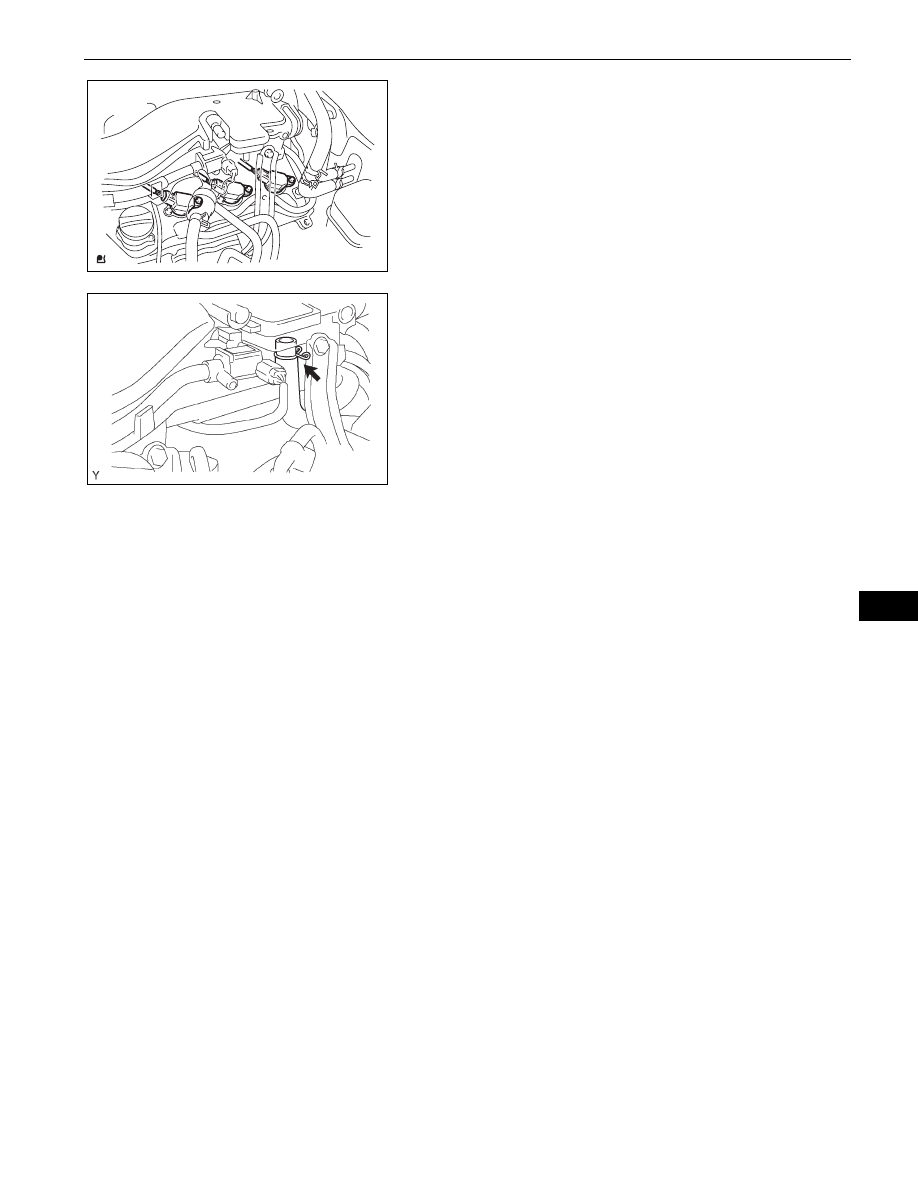

(b) For Bank 2:

(1) Install the 3 ignition coils with the 3 bolts.

Torque: 10 N*m (102 kgf*cm, 7.4 ft.*lbf)

(2) Connect the 3 ignition coil connectors.

2.

CONNECT VENTILATION HOSE
(a) Connect the ventilation hose to the intake air surge

tank.

3.

INSTALL NO. 1 SURGE TANK STAY (See page

FU-19

)

4.

INSTALL OIL BAFFLE PLATE (See page

FU-19

)

5.

INSTALL AIR CLEANER ASSEMBLY (See page

ES-

431

)

6.

CONNECT CABLE TO NEGATIVE BATTERY
TERMINAL
Torque: 3.9 N*m (40 kgf*cm, 35 in.*lbf)

7.

INSPECT IGNITION TIMING (See page

EM-1

)

8.

INSPECT ENGINE IDLING SPEED (See page

EM-2

)

9.

INSTALL V-BANK COVER (See page

ES-431

)

Bank 2:

A126386E01

A075645E01

INSTRUMENT PANEL  –  INSTRUMENT PANEL ASSEMBLY

IP–1

IP

INSTRUMENT PANEL ASSEMBLY

PRECAUTION

1.

PRECAUTION FOR VEHICLE WITH SRS AIRBAG
AND SEAT BELT PRETENSIONER
(a) Some of these operations may affect the SRS

airbag system. Read the precautionary notices
concerning the SRS airbag system before servicing
(See page

RS-1

).

IP–2

INSTRUMENT PANEL  –  INSTRUMENT PANEL ASSEMBLY

IP

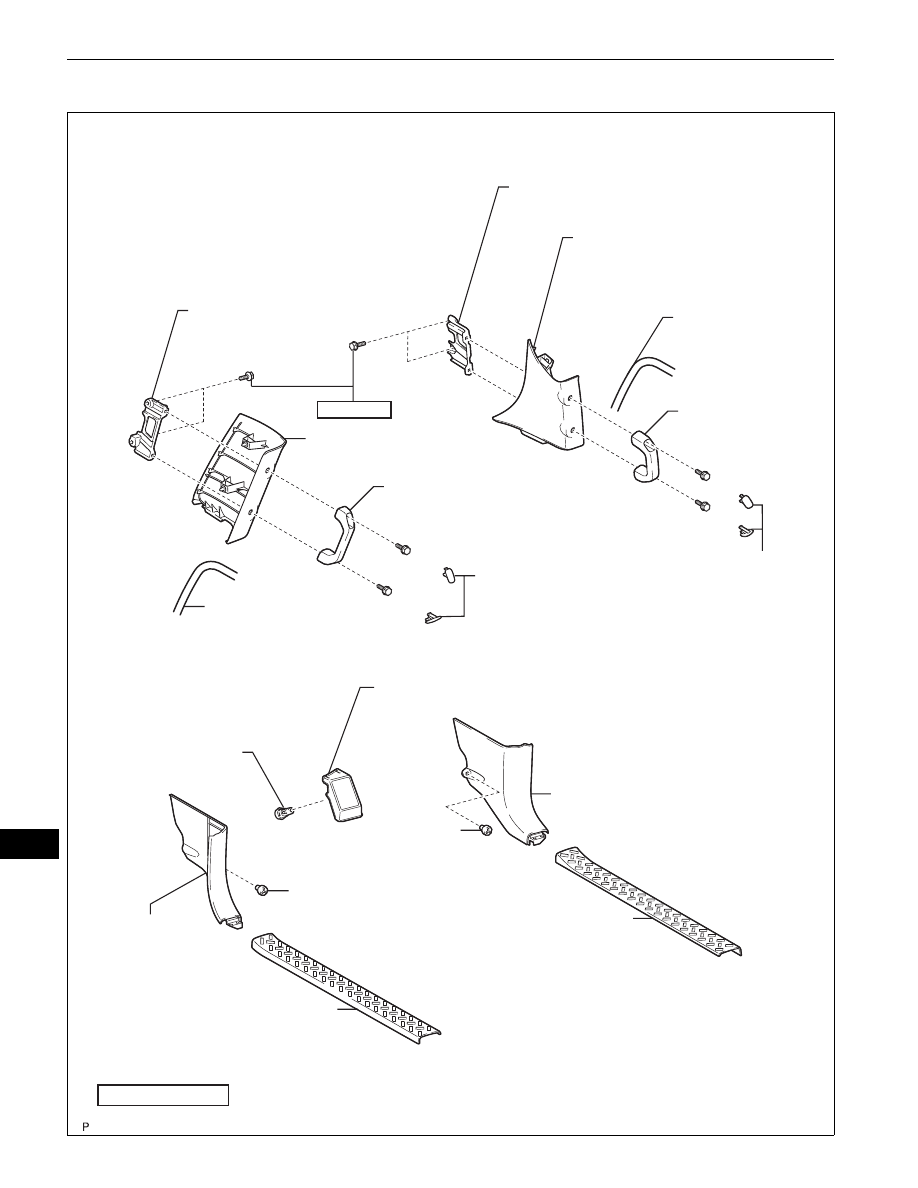

COMPONENTS

ASSIST GRIP ASSEMBLY

ASSIST GRIP
RETAINER LH

COWL SIDE TRIM BOARD RH

FRONT DOOR SCUFF PLATE LH

FRONT DOOR SCUFF PLATE RH

FRONT FLOOR FOOTREST

FRONT PILLAR GARNISH LH

ASSIST GRIP
ASSEMBLY

ASSIST GRIP PLUG

ASSIST GRIP PLUG

ASSIST GRIP RETAINER RH

FRONT PILLAR GARNISH RH

COWL SIDE TRIM
BOARD LH

N*m (kgf*cm, ft*lbf)  : Specified torque

29 (296, 21)

FRONT DOOR OPENING
TRIM WEATHERSTRIP LH

FRONT DOOR
OPENING TRIM
WEATHERSTRIP RH

CLIP

CLIP

FOOTREST CLIP

x2

B133843E01
