1GR-FE EMISSION CONTROL  –  EMISSION CONTROL SYSTEM

EC–1

EC

ENGINE

1GR-FE EMISSION CONTROL

EMISSION CONTROL SYSTEM

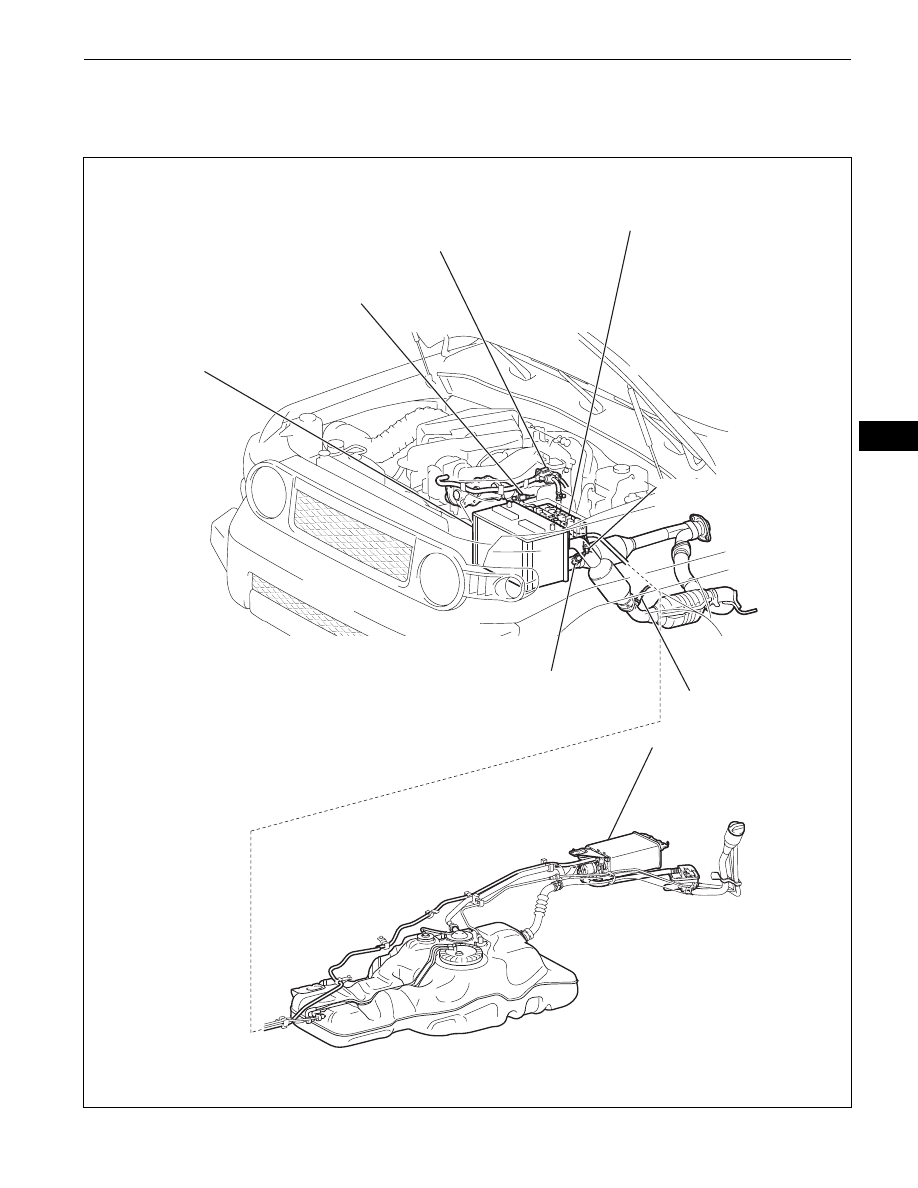

PARTS LOCATION

AIR FUEL RATIO SENSOR

HEATED OXYGEN SENSOR

AIR FUEL RATIO SENSOR

HEATED OXYGEN
SENSOR

BATTERY

VACUUM REGULATING VALVE

ENGINE ROOM RELAY BLOCK

- EFI 20A

- EFI RELAY

- A/F HEATER 15A

- A/F HEATER RELAY

CHARCOAL CANISTER

- LEAK DETECTION PUMP

A129971E01

EC–2

1GR-FE EMISSION CONTROL  –  EMISSION CONTROL SYSTEM

EC

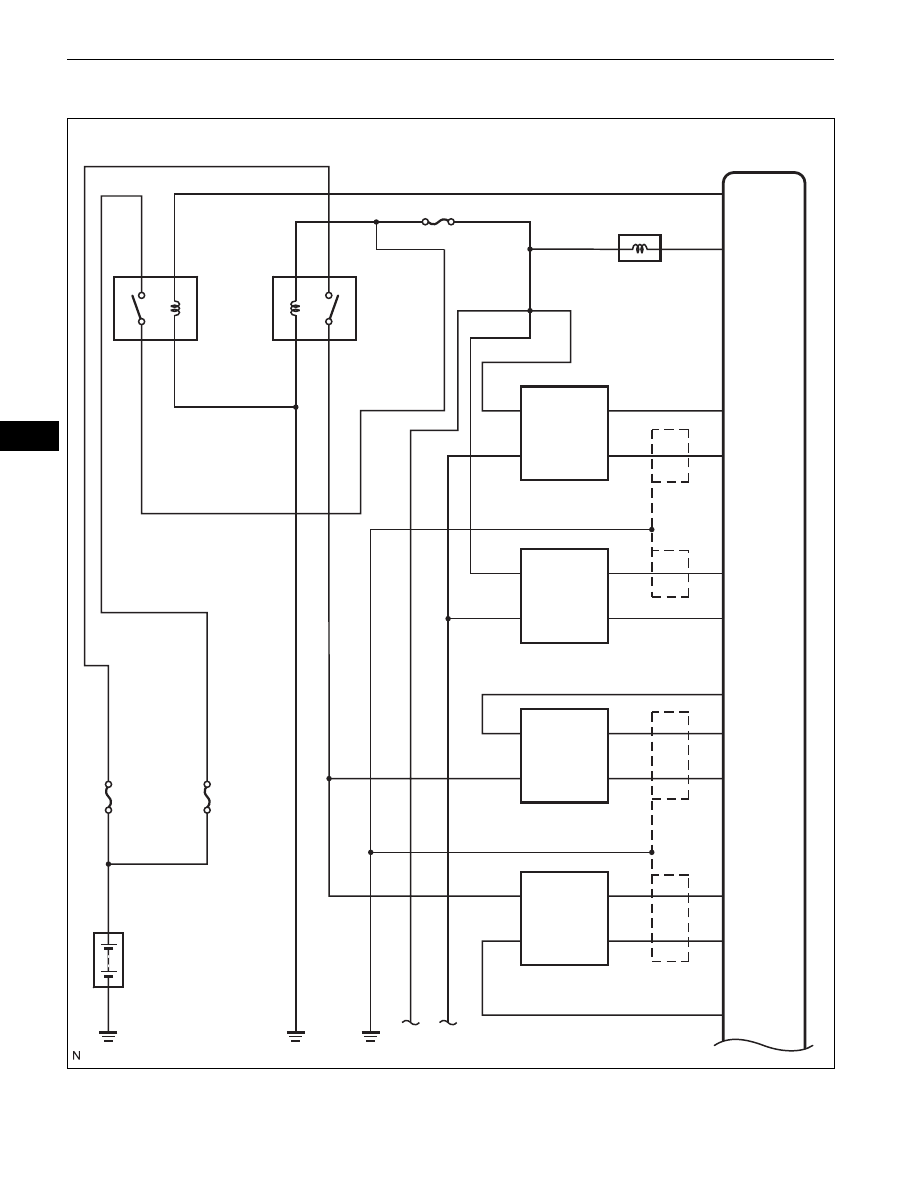

SYSTEM DIAGRAM

ECM

MREL

PRG

HT2B

OX2B

OX1B

HT1B

HA2A

A2A+

A2A-

A1A+

A1A-

HA1A

VSV (EVAP)

HT2B

OX2B

+B

E2

Heated Oxygen Sensor
(Bank1 Sensor 2)

Air Fuel Ratio Sensor

A

B

Battery

15A  A/F
HEATER

20A
EFI

EFI

A/F
HEATER

OX1B

HT1B

+B

E2

Air Fuel Ratio Sensor

A2A+

A2A-

HA2A

+B

(Shield)

A1A+

A1A-

+B

HA1A

'(+01

Heated Oxygen Sensor
(Bank2 Sensor 2)

A129965E01

1GR-FE EMISSION CONTROL  –  EMISSION CONTROL SYSTEM

EC–3

EC

A

B

ECM

MPMP

VPMP

PPMP

VTA2

VTA1

M+

M-

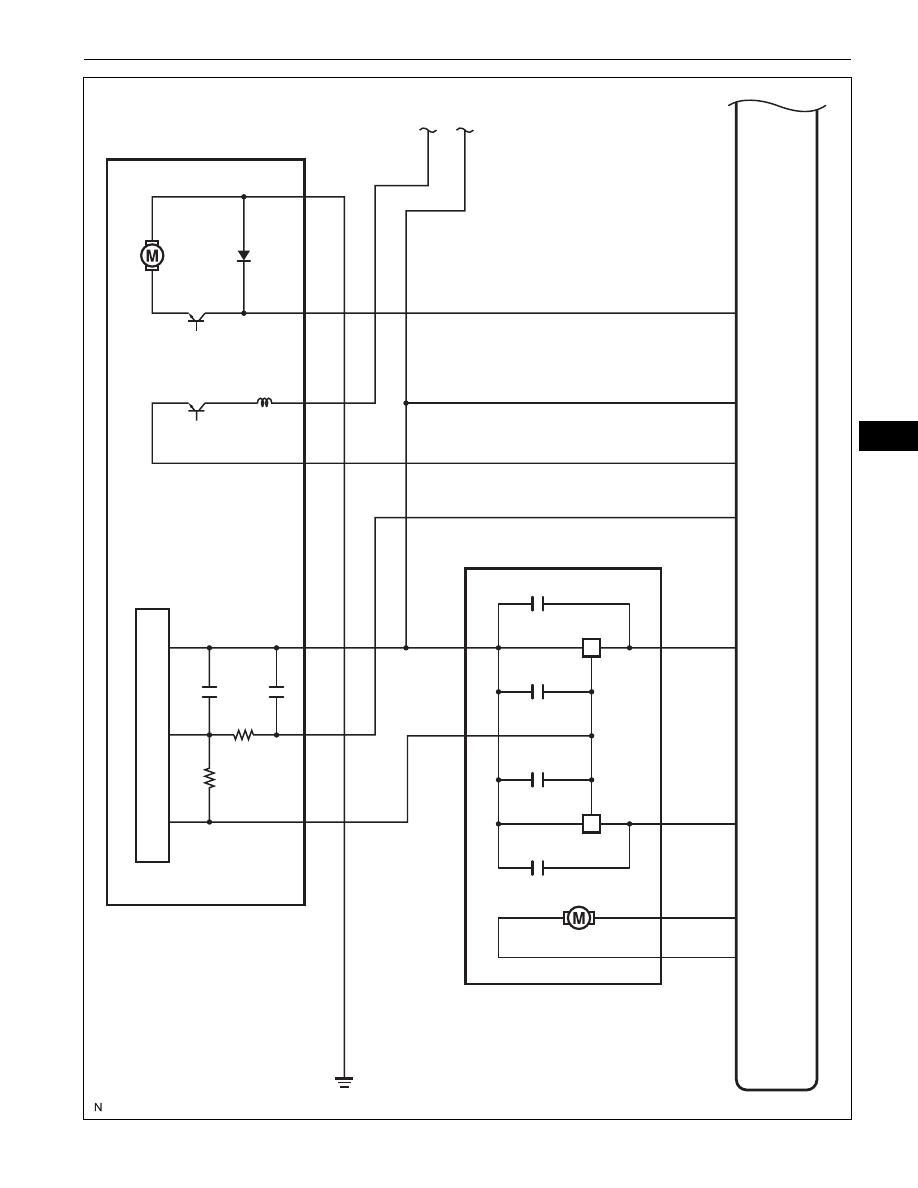

Throttle Body Assembly

Canister Pump Module

E2

A129966E01

EC–4

1GR-FE EMISSION CONTROL  –  EMISSION CONTROL SYSTEM

EC

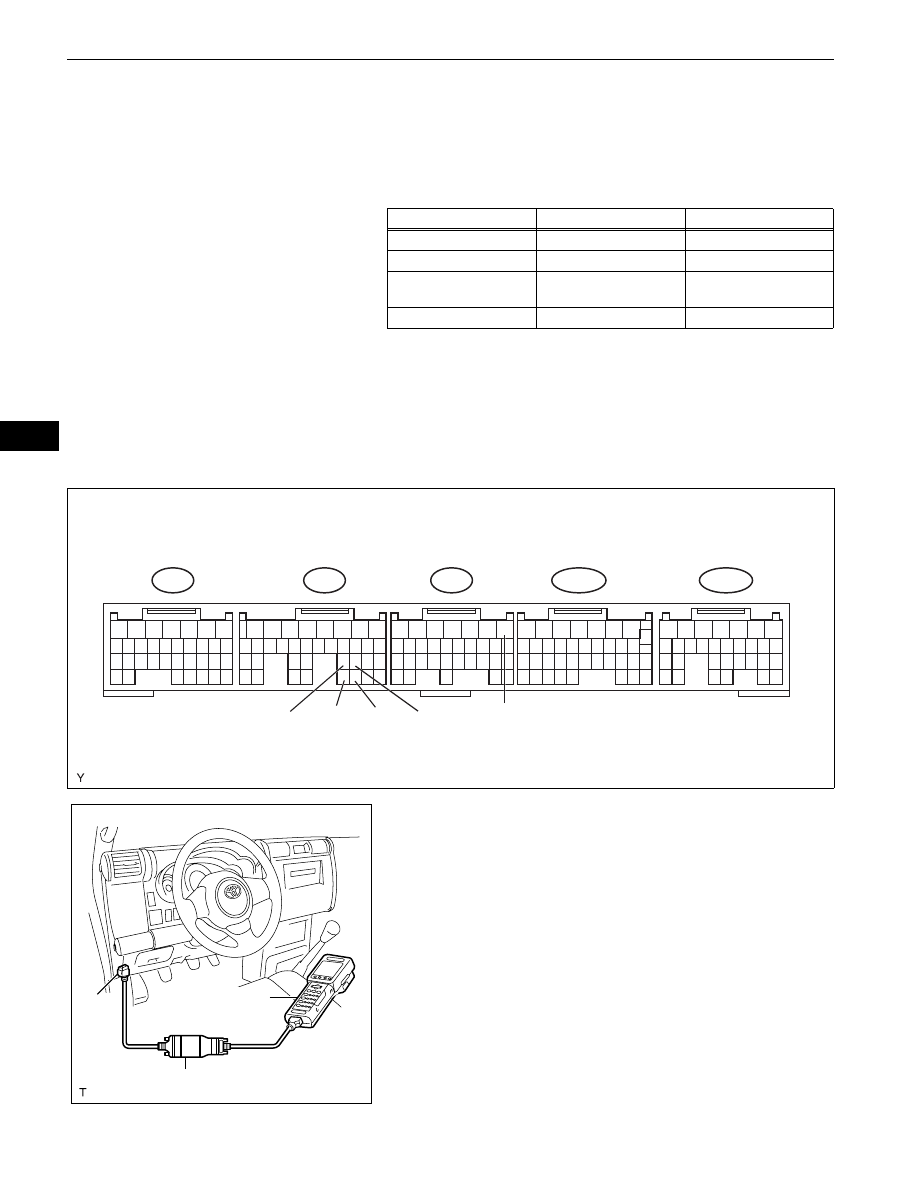

ON-VEHICLE INSPECTION

1.

INSPECT AIR-FUEL RATIO COMPENSATION
SYSTEM
(a) Measure the voltage between the terminals of the

ECM connectors.
Standard voltage

NOTICE:
Connect test leads from the back side of the
connector. Do not disconnect the connectors
from the ECM.
HINT:
Voltage between the terminals of the ECM is kept
constant regardless of the voltage of the A/F sensor.

(b) Connect the intelligent tester to the DLC3.
(c) Turn the ignition switch ON.
(d) Select the following menu items: DIAGNOSIS /

ENHANCED OBD II / DATA LIST / AFS B1 S1 and
O2S B1 S2.

(e) Warm up the A/F sensor with the engine speed at

2,500 rpm for approximately 2 minutes.

Tester Connection

Condition

Specified Condition

B2-22 (A1A-) - B3-1(E1)

Ignition switch ON

3.3 V

B2-23 (A2A+) - B3-1(E1)

Ignition switch ON

3.3 V

B2-30 (A1A+) - B3-1

(E21

Ignition switch ON

2.9 V

B2-31 (A2A-) - B3-1(E1)

Ignition switch ON

2.9 V

1

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

2

3

4

5

6

7

1

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

2

3

4

5

6

7

1

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

2

3

4

5

6

7

1

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

2

3

4

5

6

7

1

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

2

3

4

5

6

7

E47

E46

B3

B2

B1

A2A+ A2A-

A1A-

A1A+

E1

A121603E04

Intelligent Tester

DLC3

CAN VIM

A129958E01
