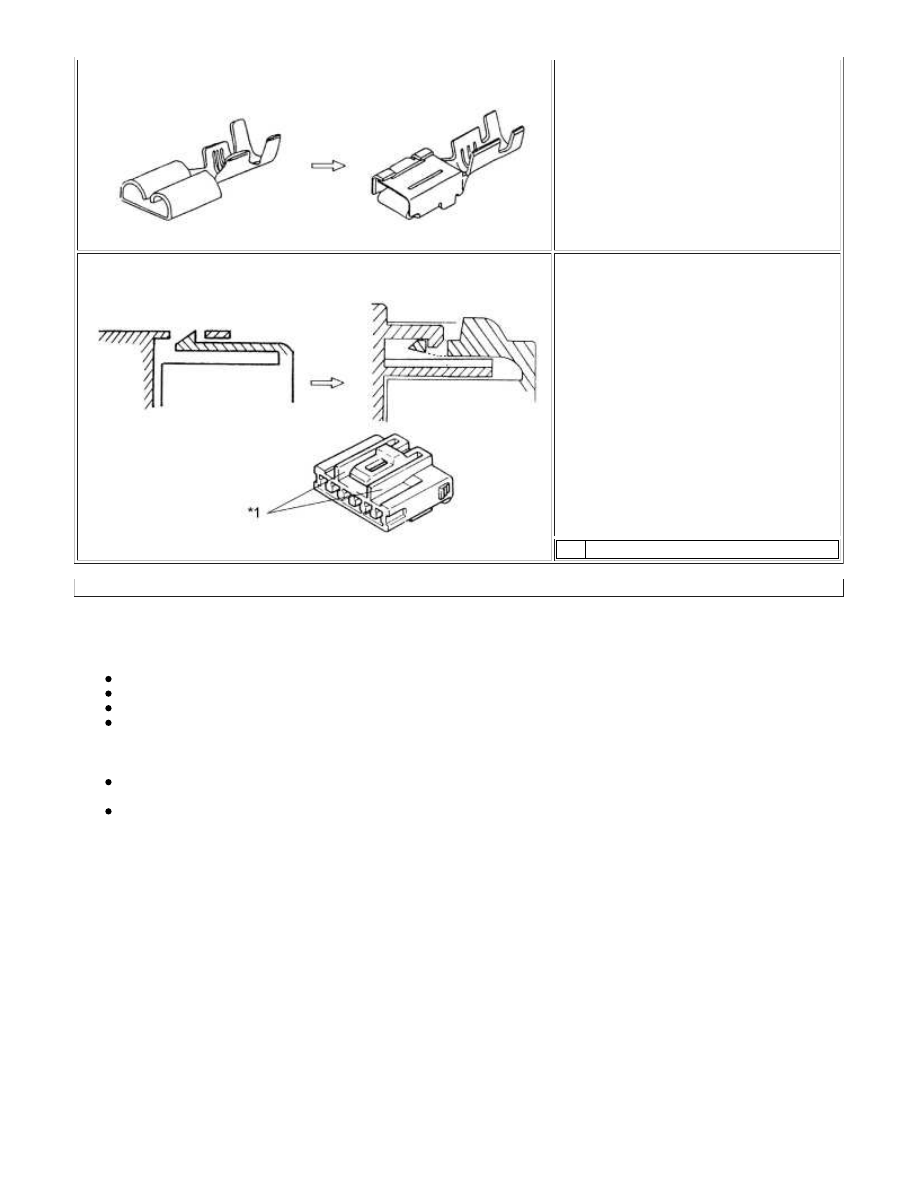

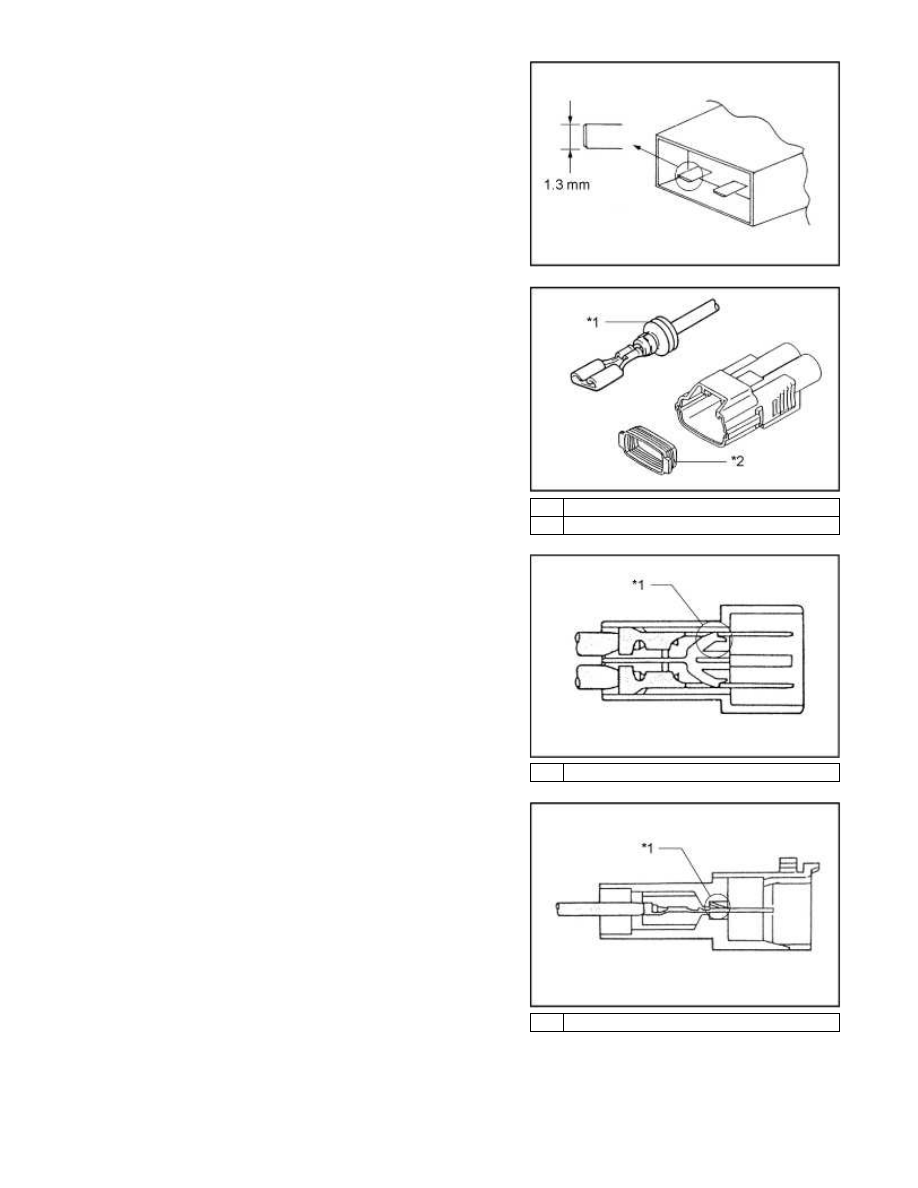

Terminal and housing

*1 Housing Lance Type

*1 Terminal Lance Type

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

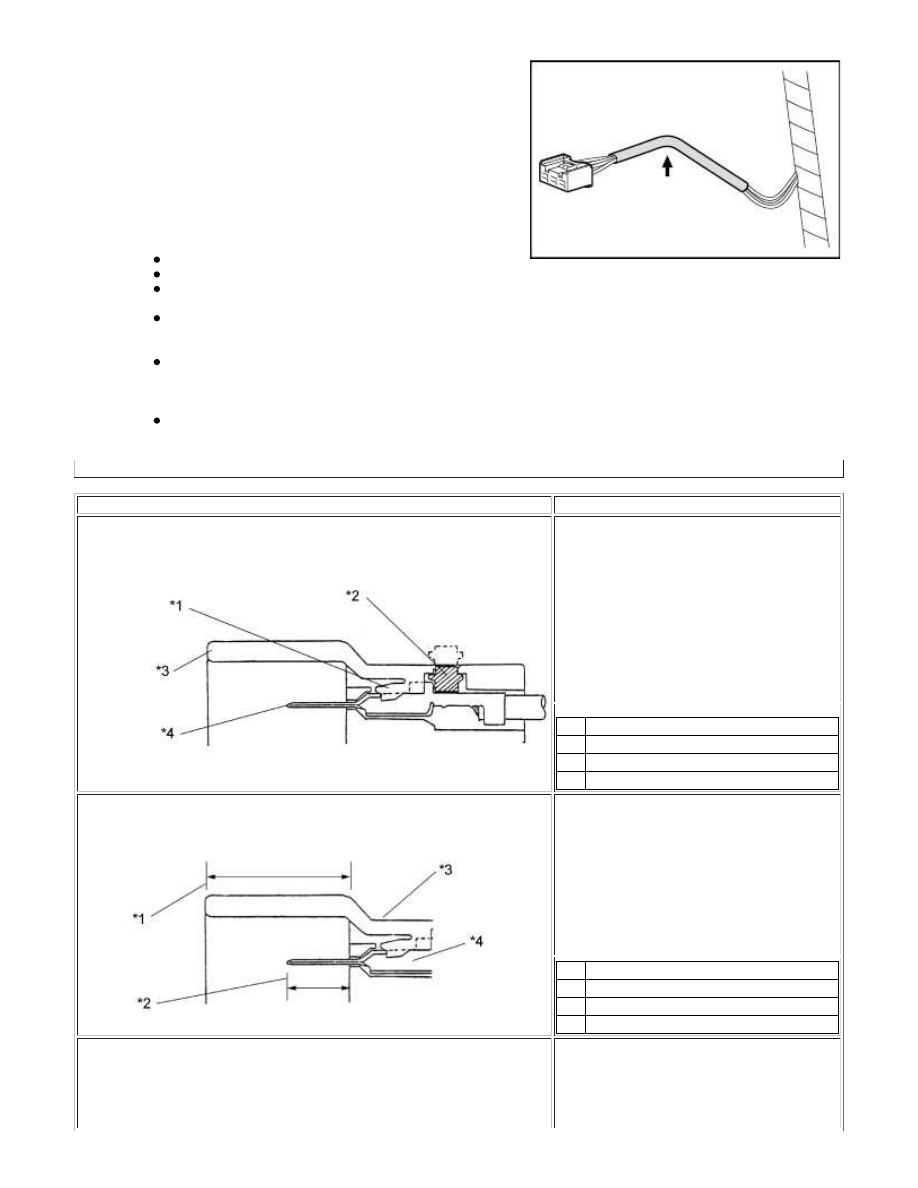

What is a CFW?

Do not deform or fold.
Store at normal temperature and humidity.
Protect from dirt or metal flakes. (Do not place
or store in dusty locations)
Protect from water. (Do not store in humid
locations. Also, store in indoor locations to
protect from rain)
Protect from fluids and oil/grease.
Liquids: Battery fluids, washer fluids, LLC etc.
Oil/grease: Lubricants, silicon oil, engine oil,
brake fluids etc.
Do not cut CFWs to repair wire harnesses.

Note

Double Lock

1.

If terminal is not inserted to housing
correctly, the retailer does not fit.

*1 Lance (Primary Lock)
*2 Retainer (Double Lock)
*3 Housing
*4 Terminal

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

HOW TO PERFORM FOR SYSTEM INSPECTION

NOTICE:

This is an on-vehicle inspection during system operation.
Therefore, inspect the trouble with due regard for safety.
If connecting the battery directly, be careful not to cause a short circuit, and select the
applicable voltage.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

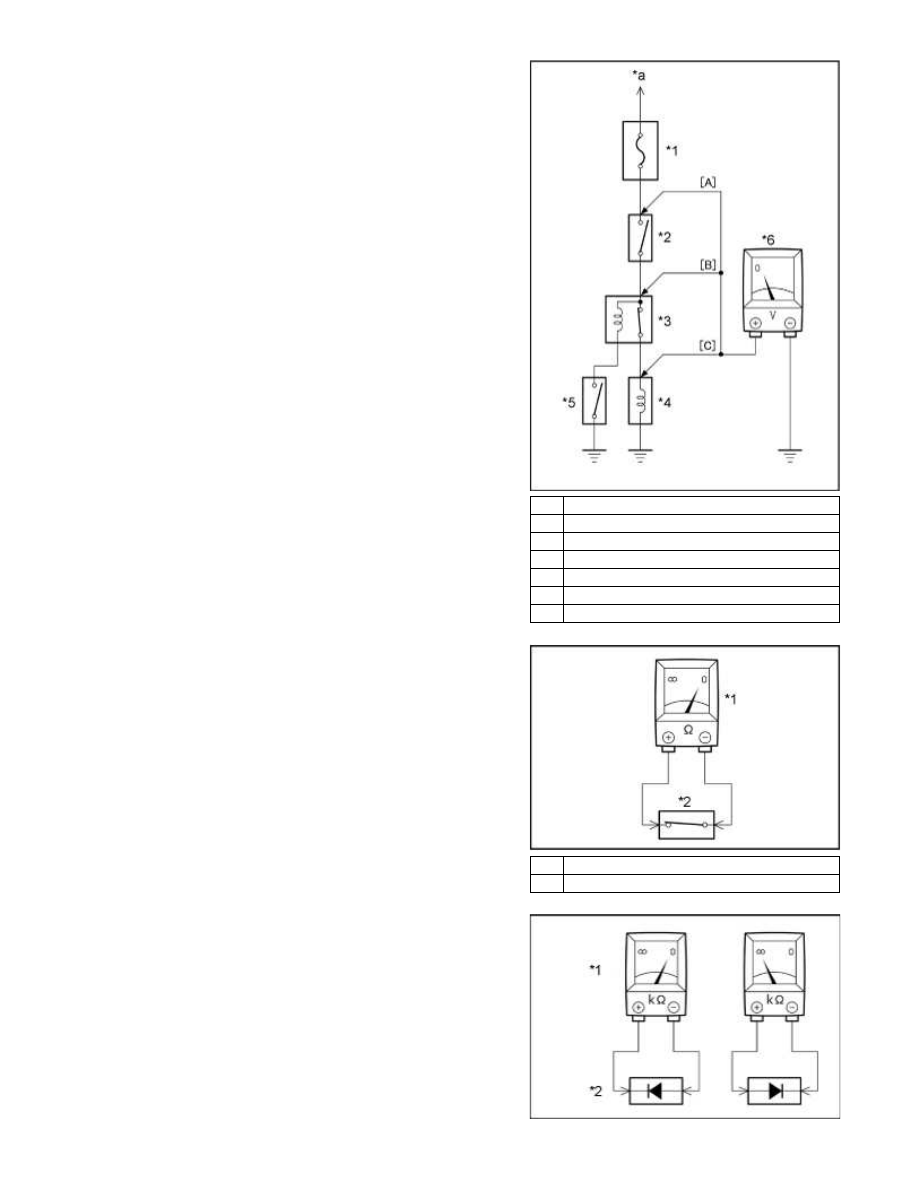

1. Voltage Check

Establish conditions in which voltage is present at
the check point.

Example:

[A] - Ignition SW on
[B] - Ignition SW and SW 1 on
[C] - Ignition SW, SW 1 and Relay on (SW 2

off)

a.

*1 Fuse
*2 SW1
*3 Relay
*4 Solenoid
*5 SW2
*6 Voltmeter
*a To Ignition SW IG Terminal

2. Continuity and Resistance Check

Disconnect the battery terminal or wire so there is
no voltage between the check points.

a.

*1 Ohmmeter
*2 SW

If the circuit has diodes, reverse the two leads and
check again.
When touching the negative (-) lead to the diode
positive (+) side and the positive (+) lead to the
negative (-) side, there should be continuity. When
touching the two leads in reverse, there should be
no continuity.

HINT:
