GLOSSARY OF TERMS AND SYMBOLS

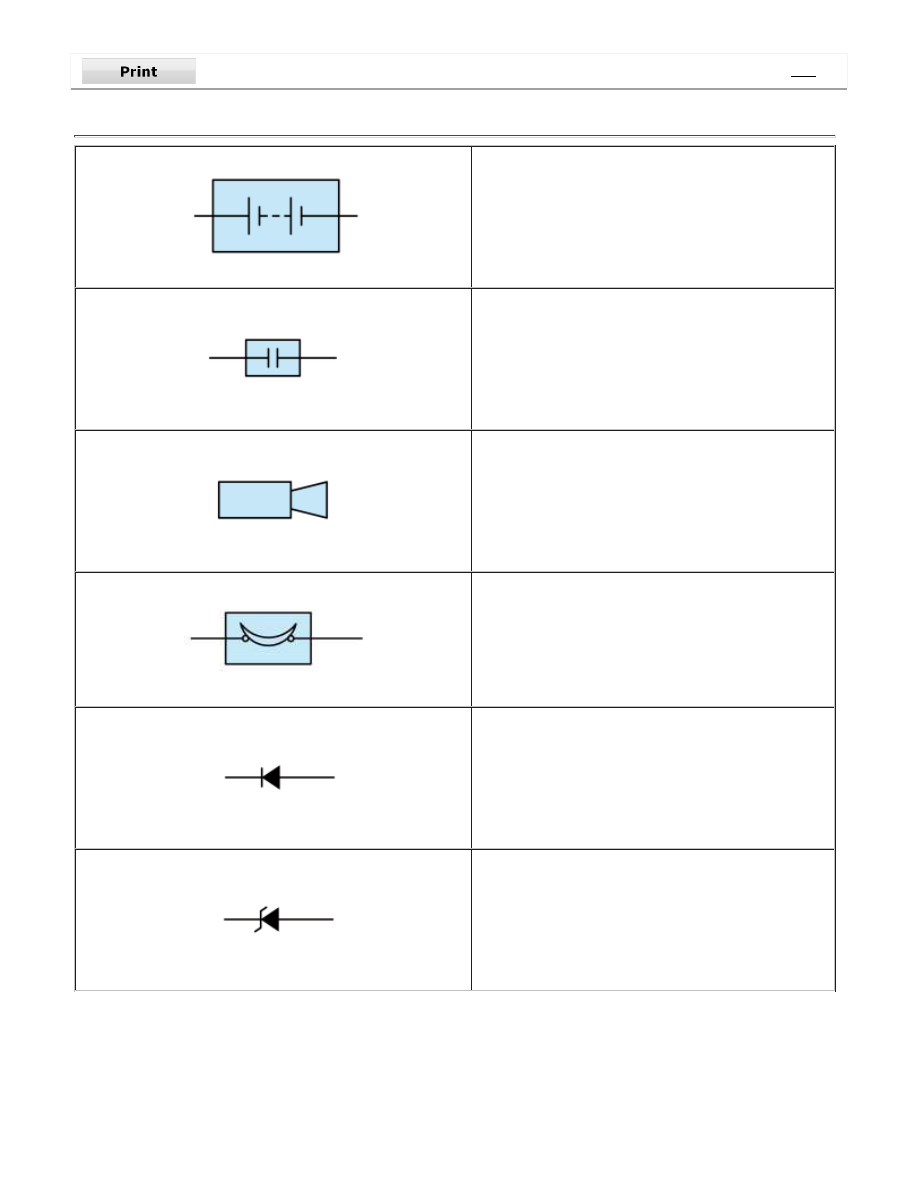

 BATTERY

Stores chemical energy and converts it
into electrical energy. Provides DC
current for the auto's various electrical
circuits.

 CAPACITOR (Condenser)

An electric resistance heating element.

 CIRCUIT BREAKER

Basically a reusable fuse, a circuit
breaker will heat and open if too much
current flows through it. Some units
automatically reset when cool, others
must be manually reset.

 DIODE

A semiconductor which allows current
flow in only one direction.

 DIODE, ZENER

A diode which allows current flow in one
direction but blocks reverse flow only up
to a specific voltage. Above that
potential, it passes the excess voltage.
This acts as a simple voltage regulator.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

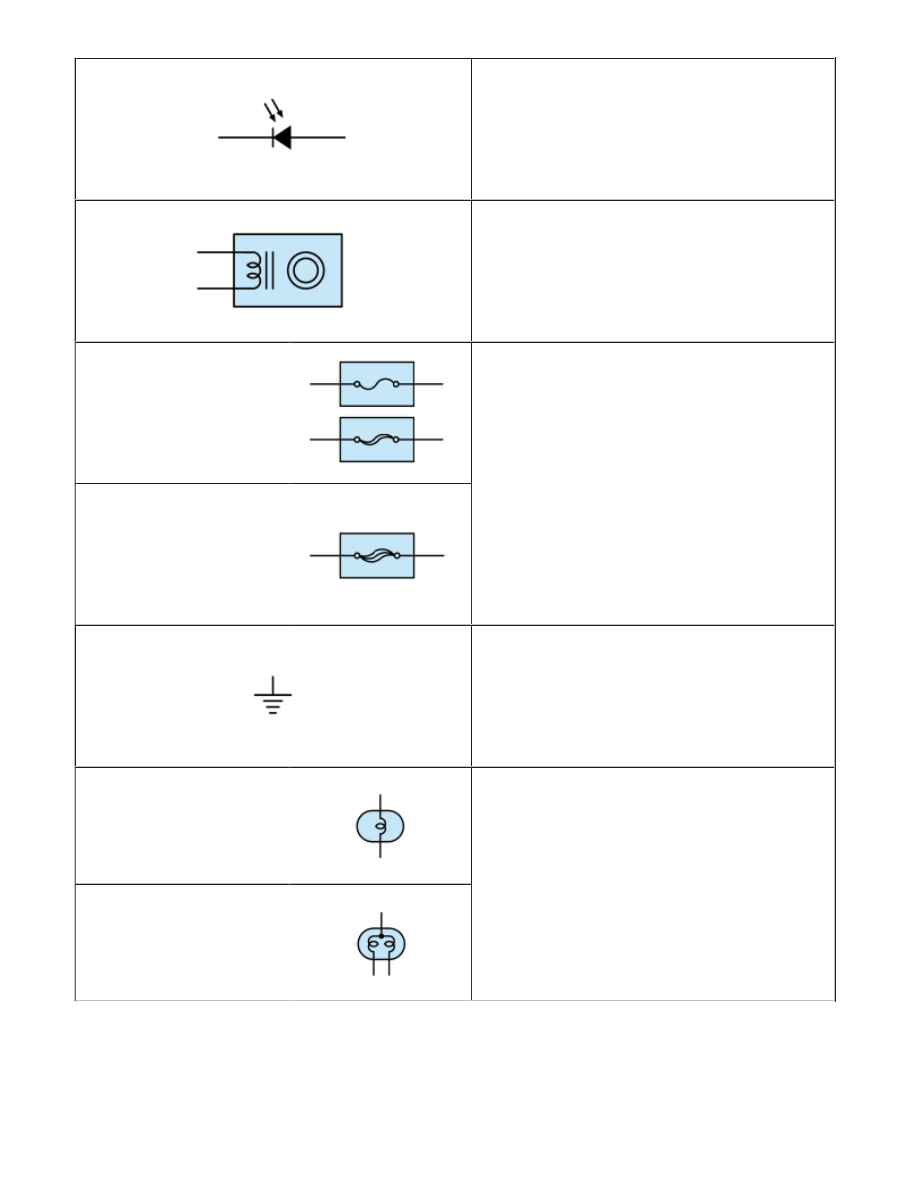

 PHOTODIODE

Channels high-voltage current from the
ignition coil to the individual spark plugs.

for Medium
Current Fuse

 FUSE

 GROUND

The point at which wiring attaches to the
Body, thereby providing a return path for
an electrical circuit; without a ground,
current cannot flow.

1.SINGLE FILAMENT

 HEADLIGHTS

Current flow causes a headlight filament
to heat up and emit light. A headlight
may have either a single (1) filament or
a double (2) filament.

2.DOUBLE FILAMENT

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

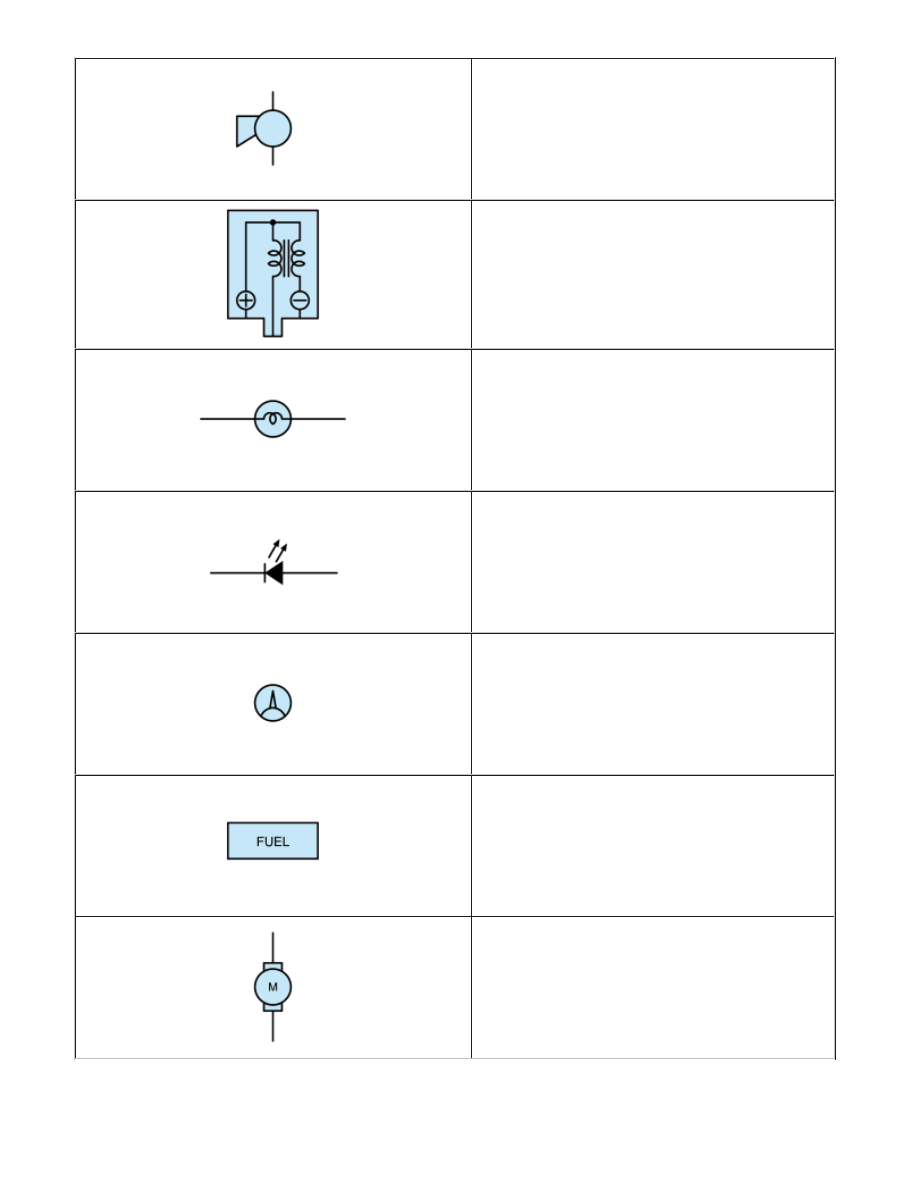

 HORN

An electric device which sounds a loud
audible signal.

 IGNITION COIL

Converts low-voltage DC current into
high-voltage ignition current for firing
the spark plugs.

 LIGHT

Current flow through a filament causes
the filament to heat up and emit light.

 LED (LIGHT EMITTING DIODE)

Current flow activates a magnetic coil
which causes a needle to move, thereby
providing a relative display against a
background calibration.

 METER, DIGITAL

Current flow activates one or many
LED's, LCD's, or fluorescent displays,
which provide a relative or digital
display.

 MOTOR

A power unit which converts electrical
energy into mechanical energy,
especially rotary motion.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

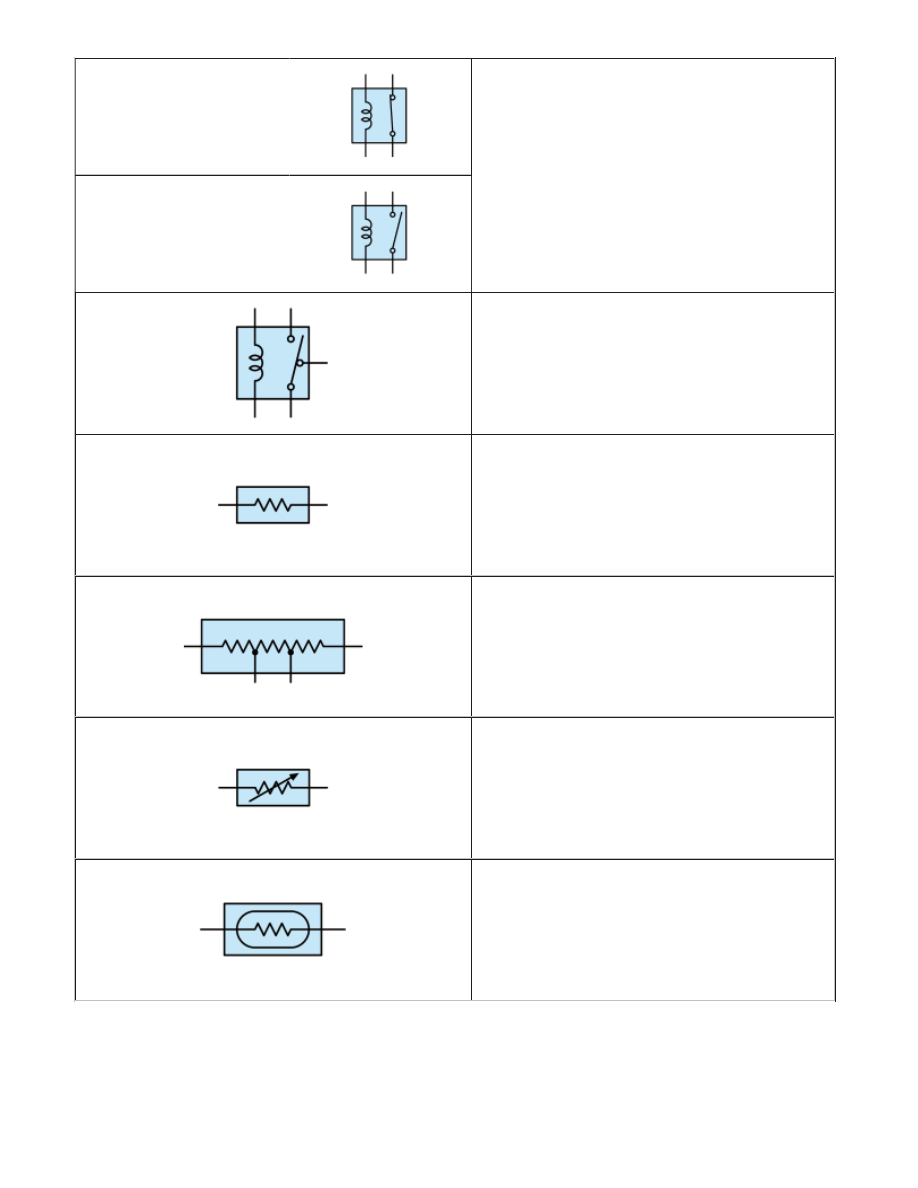

1.NORMALLY CLOSED

 RELAY

Basically, an electrically operated switch
which may be normally closed (1) or
open (2). Current flow through a small
coil creates a magnetic field which either
opens or closes an attached switch.

2.NORMALLY OPEN

 RELAY, DOUBLE THROW

An electrical component with a fixed
resistance, placed in a circuit to reduce
voltage to a specific value.

 RESISTOR, TAPPED

A resistor which supplies two or more
different non adjustable resistance
values.

 RESISTOR, VARIABLE or RHEOSTAT

A resistor which varies its resistance with
temperature.
