8.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1786 is not output.

HINT:

DTCs other than DTC B1786 may be output at this time, but they are not related to this check.

NG

GO TO STEP 9

OK

END

9.

REPLACE OCCUPANT CLASSIFICATION ECU

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the occupant classification ECU.

for Manual Seat

for Power Seat

HINT:

Perform the inspection using parts from a normal vehicle when possible.

10.

PERFORM ZERO POINT CALIBRATION

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Using the Techstream, perform the zero point calibration



.

11.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000157Y02DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

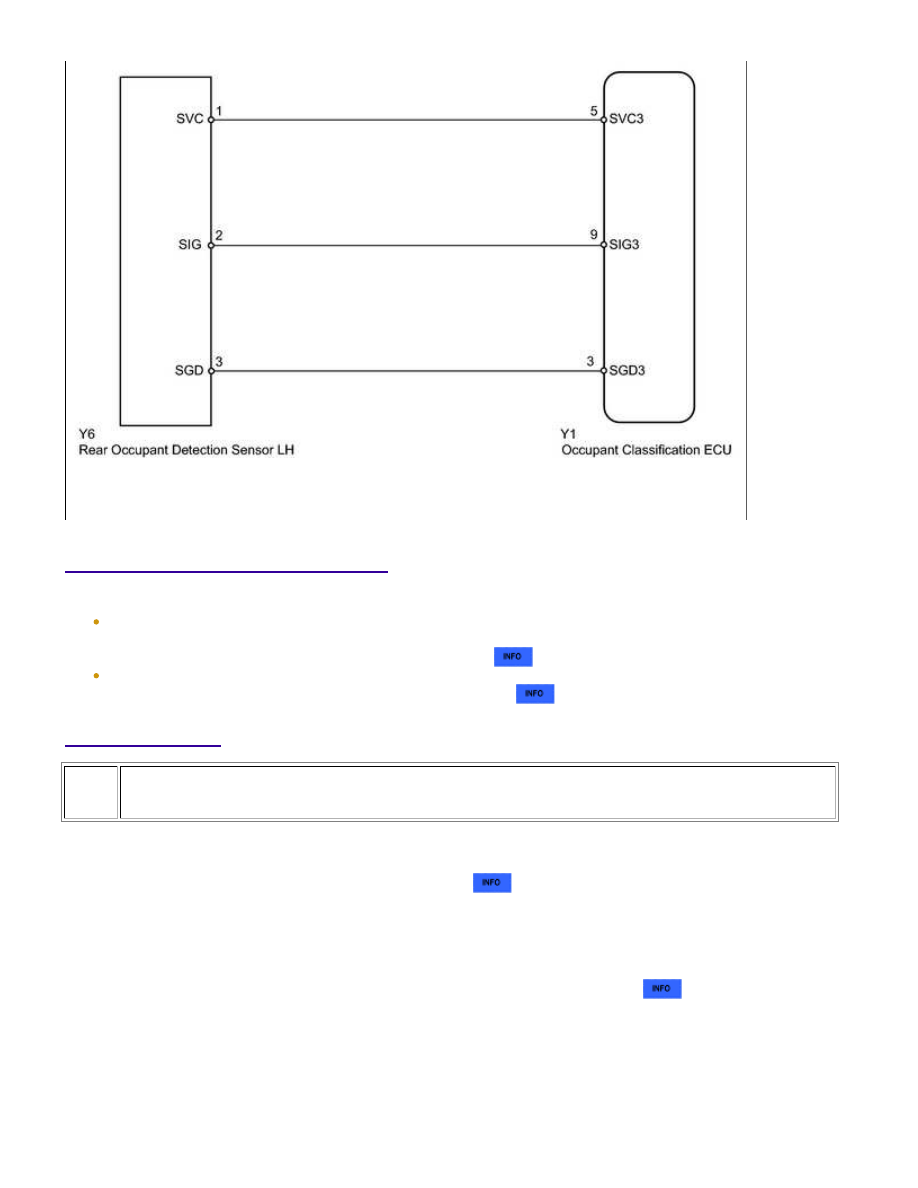

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1787; Rear Occupant

Classification Sensor LH Collision Detection; 2015 MY Tundra [08/2014 -        ]

DTC

B1787

Rear Occupant Classification Sensor LH Collision Detection

DESCRIPTION

DTC B1787 is set when the occupant classification ECU receives a collision detection signal, which is sent by the

rear occupant detection sensor LH when an accident occurs.

DTC B1787 is also set when the front seat frame with adjuster RH is subjected to a strong impact, even if an

actual accident has not occurred.

However, when the occupant classification ECU outputs a collision detection signal, even if the vehicle is not in a

collision, DTC B1787 can be cleared by conducting the zero point calibration and sensitivity check.

Therefore, if DTC B1787 is output, first perform the zero point calibration and sensitivity check.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1787

detection signal, which is sent by rear occupant

detection sensor LH when accident occurs

Front seat frame with adjuster RH is subjected to

strong impact, even if actual accident has not

occurred

Front seat frame with adjuster

RH (Rear occupant detection

sensor LH)

Occupant classification ECU

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the center airbag sensor



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1787 is not output.

HINT:

DTCs other than DTC B1787 may be output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
