Toyota Tundra (2015 year). Manual - part 3082

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000157X025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1786; Front Occupant

Classification Sensor RH Collision Detection; 2015 MY Tundra [08/2014 -        ]

DTC

B1786

Front Occupant Classification Sensor RH Collision Detection

DESCRIPTION

DTC B1786 is set when the occupant classification ECU receives a collision detection signal, which is sent by the

front occupant detection sensor RH when an accident occurs.

DTC B1786 is also set when the front seat frame with adjuster RH is subjected to a strong impact, even if an

actual accident has not occurred.

However, when the occupant classification ECU outputs a collision detection signal, even if the vehicle is not in a

collision, DTC B1786 can be cleared by conducting the zero point calibration and sensitivity check.

Therefore, if DTC B1786 is set, first perform the zero point calibration and sensitivity check.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1786

detection signal, which is sent by front occupant

detection sensor RH when accident occurs

Front seat frame with adjuster RH is subjected to

strong impact, even if actual accident has not

occurred

Front seat frame with adjuster

RH (Front occupant detection

sensor RH)

Occupant classification ECU

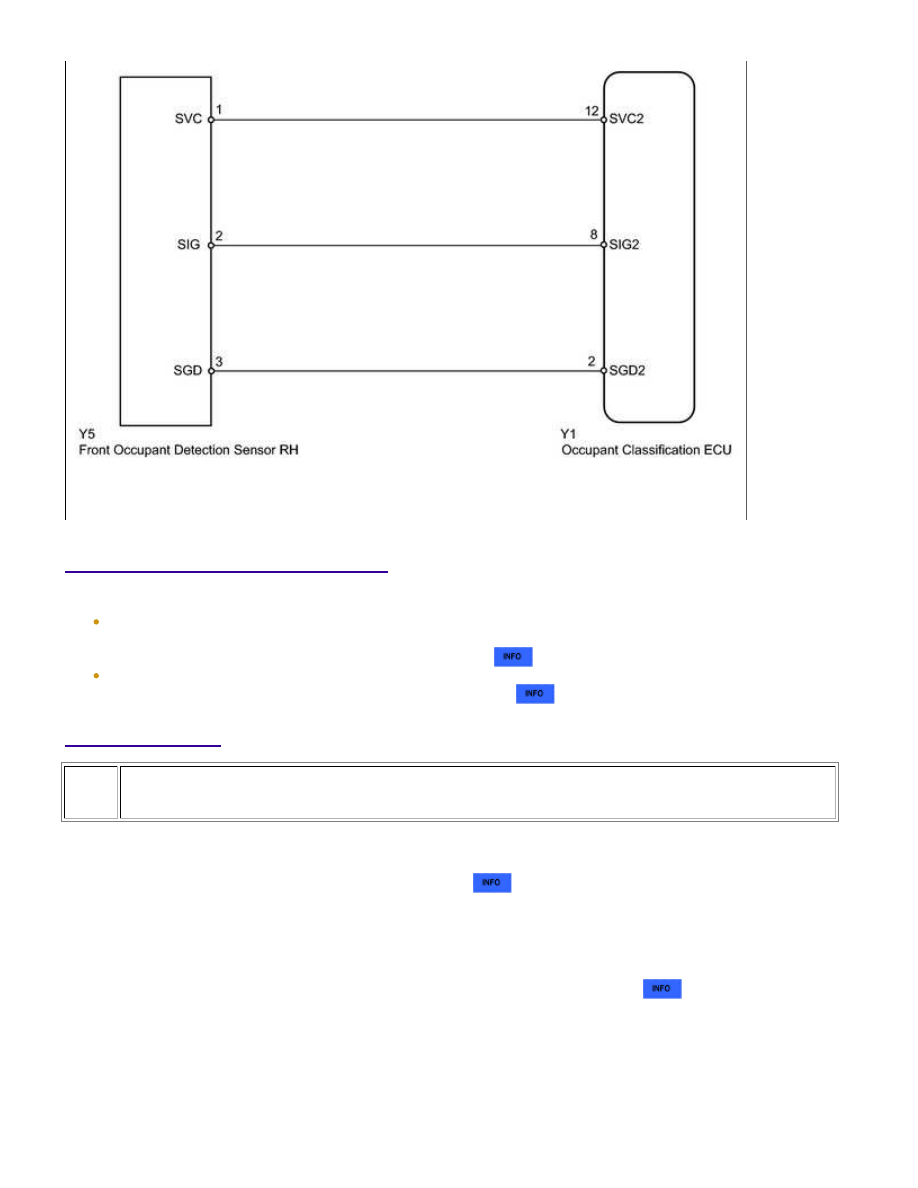

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the center airbag sensor



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1786 is not output.

HINT:

DTCs other than DTC B1786 may be output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

OK

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

PERFORM ZERO POINT CALIBRATION

(a) Using the Techstream, perform the zero point calibration



.

NG

GO TO STEP 5

3.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NG

GO TO STEP 5

4.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the center airbag sensor



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1786 is not output.

HINT:

DTCs other than DTC B1786 may be output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

OK

OK

NG

GO TO STEP 5

OK

END

5.

REPLACE FRONT SEAT FRAME WITH ADJUSTER ASSEMBLY RH

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the front seat frame with adjuster RH



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

6.

PERFORM ZERO POINT CALIBRATION

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Using the Techstream, perform the zero point calibration



.

NG

GO TO STEP 9

7.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NG

GO TO STEP 9

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
