Toyota Tundra (2015 year). Manual - part 3066

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000010VL07CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: SYSTEM DIAGRAM; 2015 MY

Tundra [08/2014 -        ]

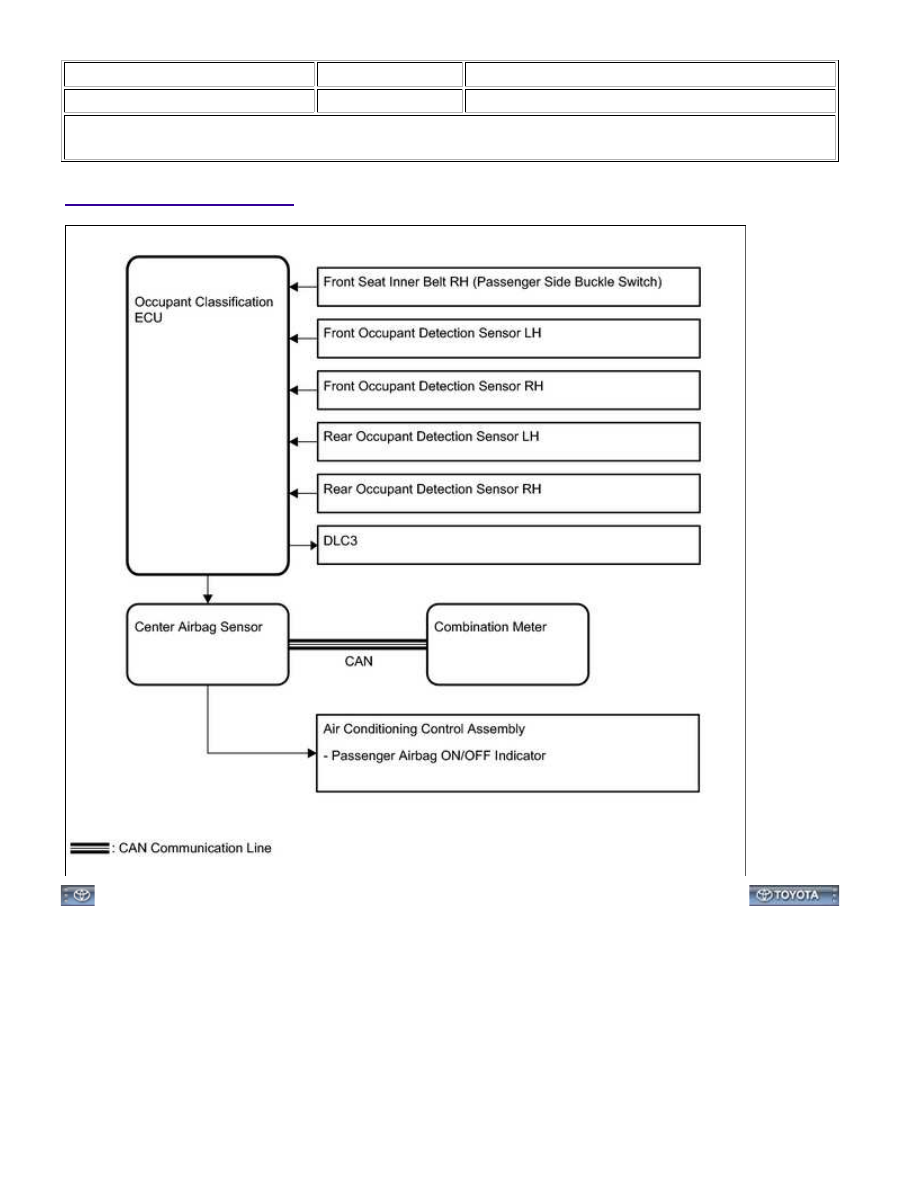

SYSTEM DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001NET01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: SYSTEM DESCRIPTION; 2015

MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERATION DESCRIPTION

(a) The occupant classification system determines whether the front passenger seat is occupied by an adult or

child (with child seat) or is unoccupied, based on the load that is applied to the front passenger seat and

result is informed to the driver through the front airbag ON/OFF indicator illumination.

2. SYSTEM CONFIGURATION

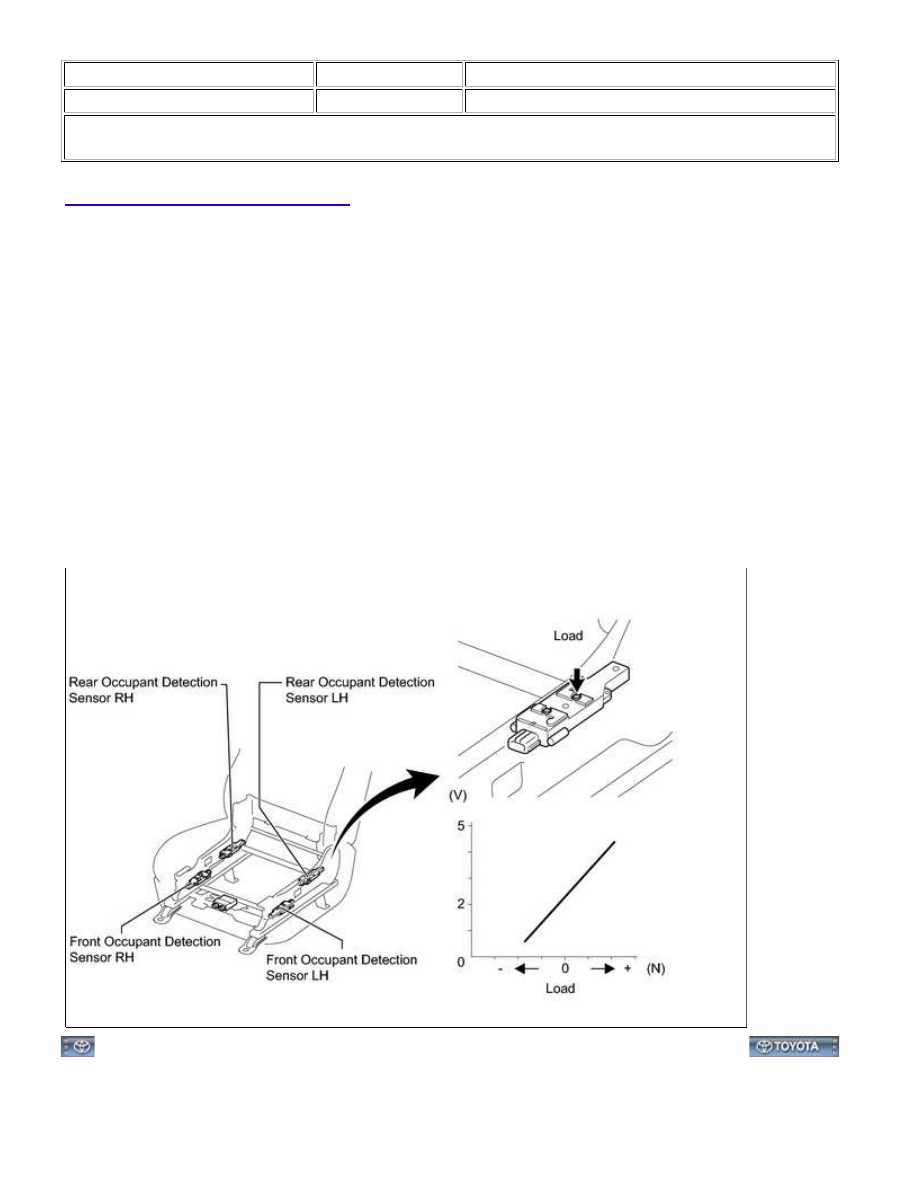

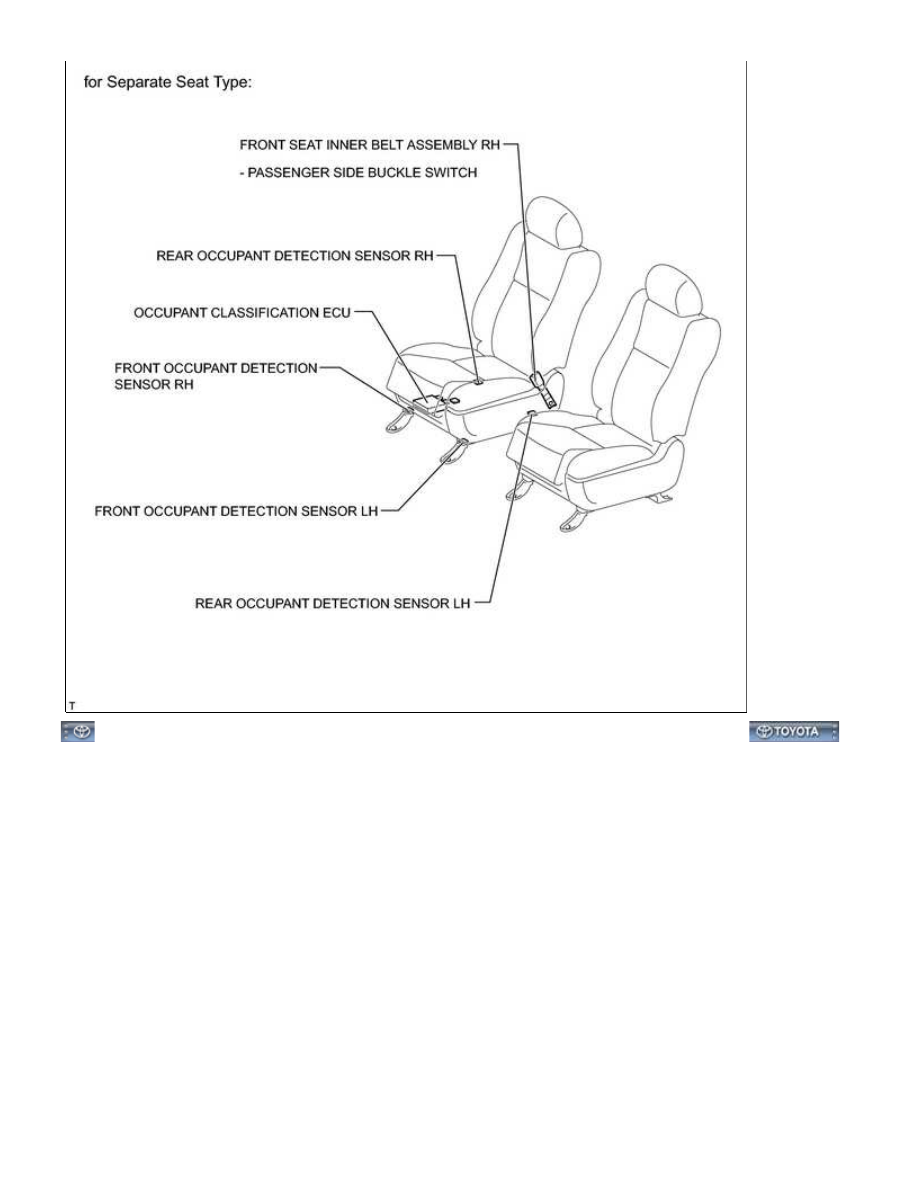

3. OCCUPANT DETECTION SENSOR

(a) The occupant detection sensors are installed on 4 brackets, which connect the seat rail and the seat frame.

determines the front passenger seat occupant conditions.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000010V10B1X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: HOW TO PROCEED WITH

TROUBLESHOOTING; 2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the occupant classification system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

CUSTOMER PROBLEM ANALYSIS

(a) Confirm customer problem symptoms



.

3.

CHECK FOR DTC*

(a) Check for DTCs and note any codes that are output



.

(b) Check for DTCs



.

(c) Recheck for DTCs



Result

RESULT

PROCEED TO

DTC is not output

A

CAN communication system DTC is output

B

Occupant classification system DTC is output

C

B

Go to DIAGNOSTIC TROUBLE CODE CHART
