Toyota Tundra (2015 year). Manual - part 3063

(1) Disconnect the connector (yellow colored) from the front seat airbag assembly.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

(2) Connect SST connector to the front seat airbag assembly connector.

SST: 09082-00700

SST: 09082-00820

NOTICE:



for manual seat,



for power seat).

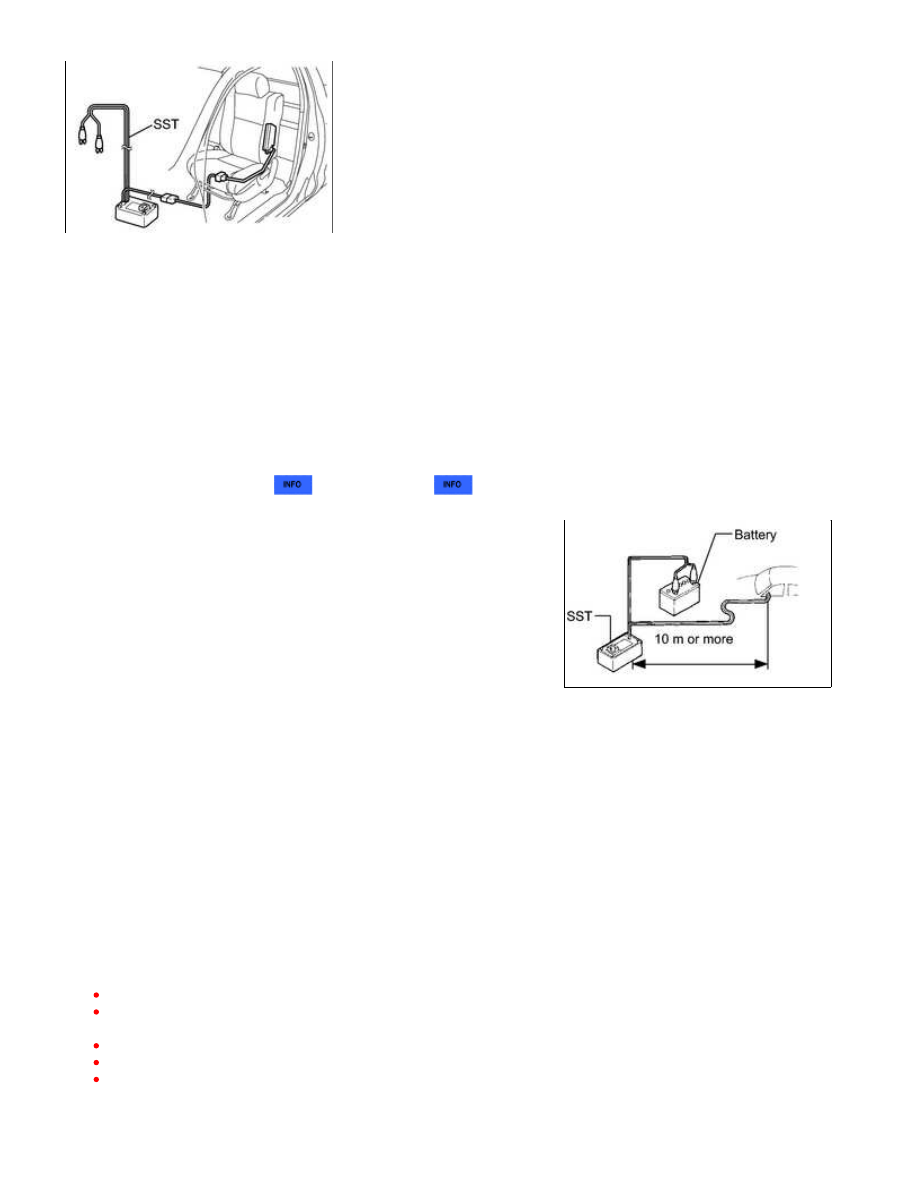

(4) Move SST at least 10 m (32.8 ft.) away from the vehicle front

side window.

(5) Maintaining enough clearance for SST wire harness in the front side window, close all doors and windows

Take care not to damage SST wire harness.

(f) Deploy the airbag.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The front seat airbag assembly becomes extremely hot when the airbag is deployed, so do not touch it for
at least 30 minutes after deployment.
Use gloves and safety glasses when handling a front seat airbag assembly with a deployed airbag.
Do not apply water to a front seat airbag assembly with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

NOTICE:

Be sure to follow the procedure detailed below when deploying the airbag.

HINT:

Prepare a battery as the power source to deploy the airbag.

.

(b) Remove the front seat airbag assembly



.

(c) Using a service-purpose wire harness for the vehicle, tie down the front seat airbag assembly to the tire.

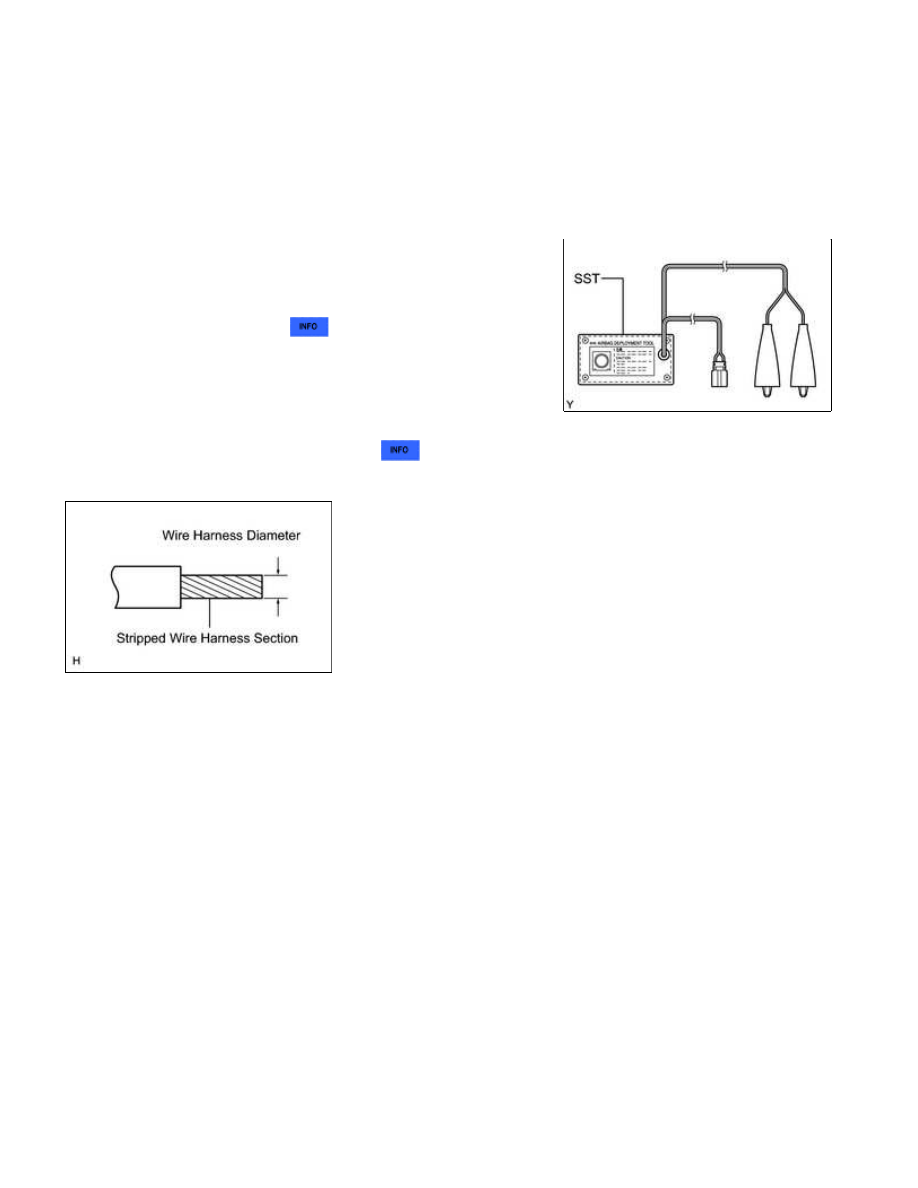

Wire harness:

Stripped wire harness section

1.25 mm

2

 or more (0.00193 in.

2

 or more)

CAUTION:

If the wire harness is too thin or an alternative object is used to tie down the curtain shield airbag, it may

 (0.00193 in.

2

 ).

HINT:

2

 divided by 4

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

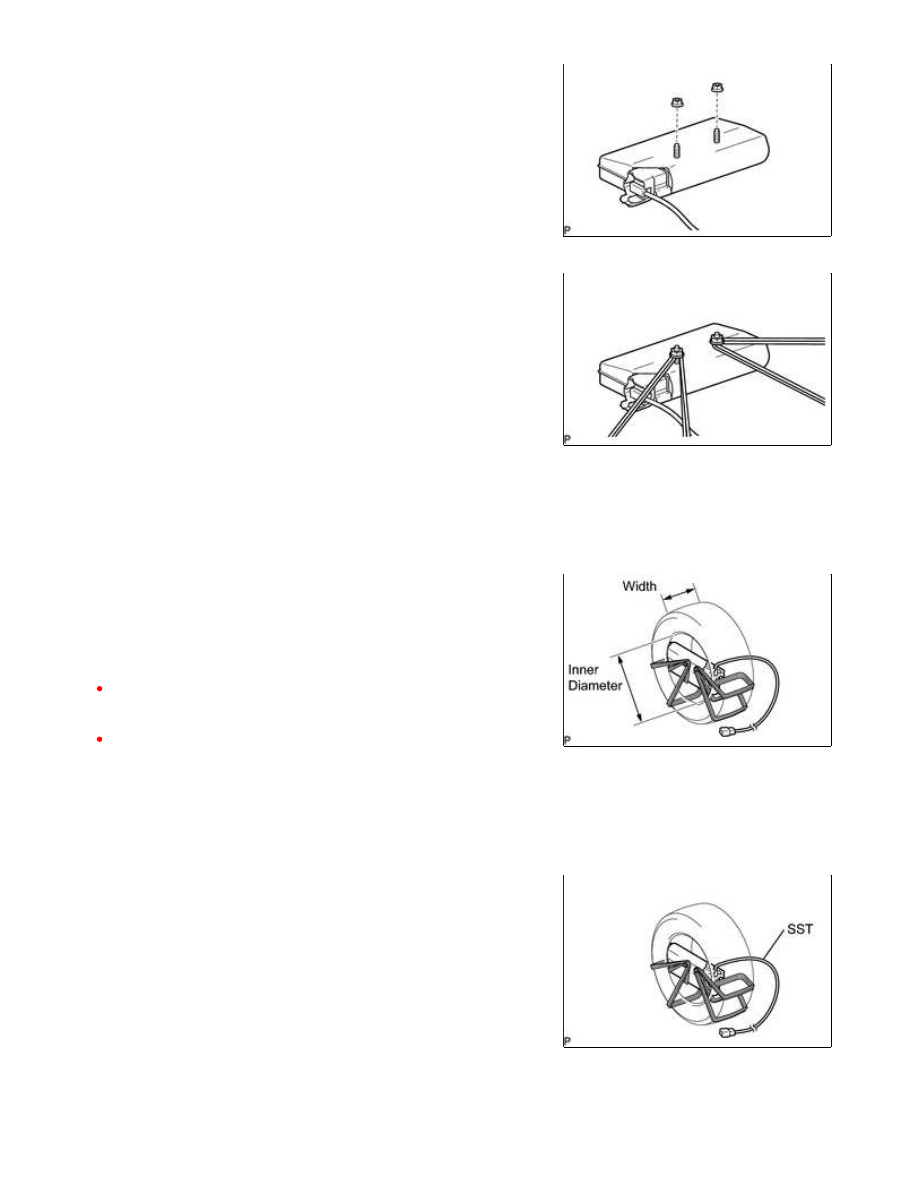

(1) Install the 2 nuts to the front seat airbag assembly.

(3) Position the front seat airbag assembly inside the tire.

Tire size:

Must exceed the following dimensions

Width

185 mm (7.28 in.)

Inner diameter

360 mm (1.18 ft.)

CAUTION:

Make sure that the wire harnesses are tight. If there is slack in
the wire harnesses, the front seat airbag assembly may become
loose due to the shock when the airbag is deployed.
Always tie down the front seat airbag assembly with the airbag
deployment direction facing inside the tire.

NOTICE:

As the tires may be damaged by the airbag deployment, use a

tire that you are planning to throw away.

(d) Install SST.

(1) Connect SST connector to the front seat airbag assembly

connector.

SST: 09082-00820

(e) Place the tires.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

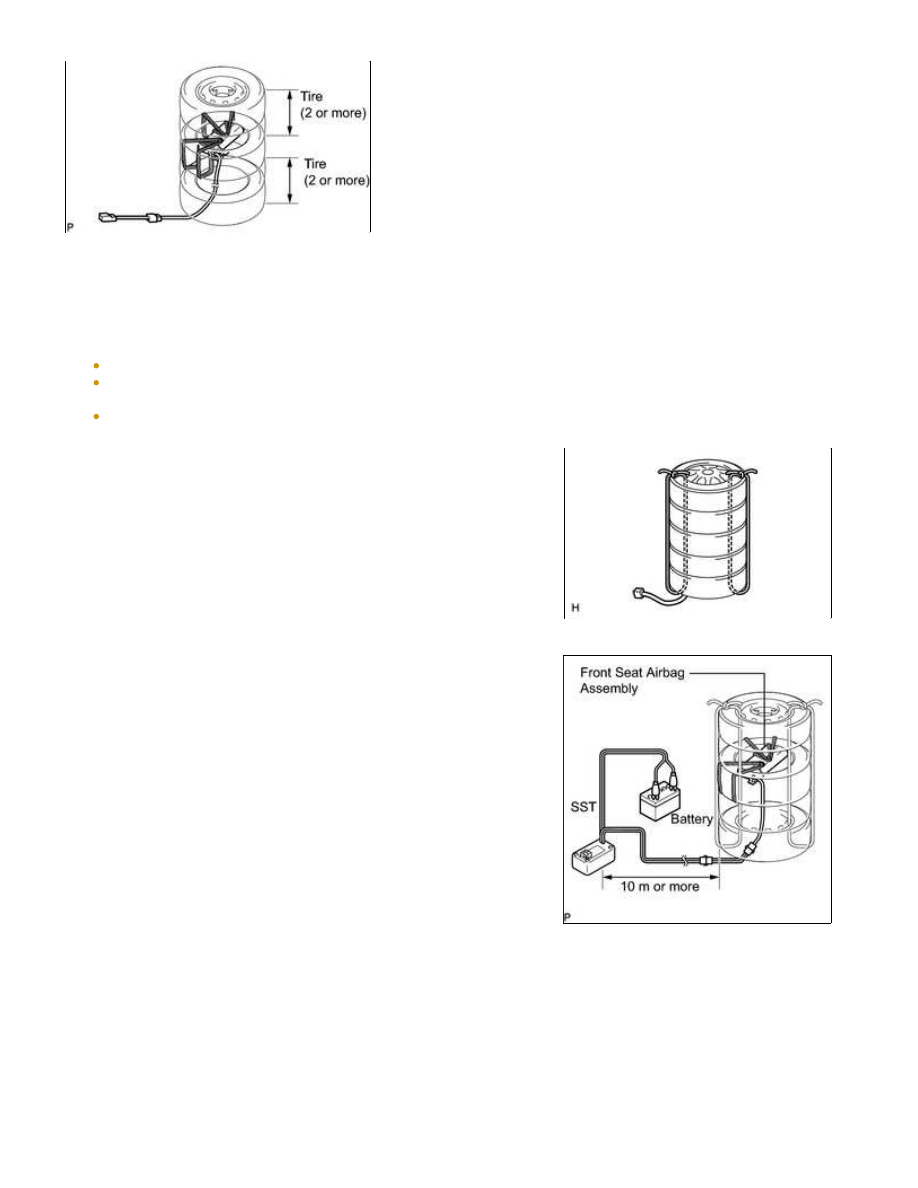

(1) Place at least 2 tires under the tire which the front seat airbag assembly is tied to.

(2) Place at least 2 tires over the tire which the front seat airbag assembly is tied to. The top tire should

have the disc wheel installed.

NOTICE:

Do not place SST connector under the tire because it could be damaged.
As the disc wheel may be damaged by the airbag deployment, use a disc wheel that you are planning to
throw away.
As the tires may be damaged by the airbag deployment, use a tire that you are planning to throw away.

(3) Tie the tires together with 2 wire harnesses.

CAUTION:

Make sure that the wire harnesses are tight. Looseness in the

wire harnesses results in the tires coming free due to the shock
when the airbag is deployed.

(f) Install SST.

(1) Connect SST connector.

SST: 09082-00700

NOTICE:

To avoid damaging SST connector and wire harness, do not lock

(3) Press SST activation switch and deploy the airbag.

CAUTION:
