Toyota Tundra (2015 year). Manual - part 3058

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000004EHL009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRBAG ASSEMBLY (for Manual Seat):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

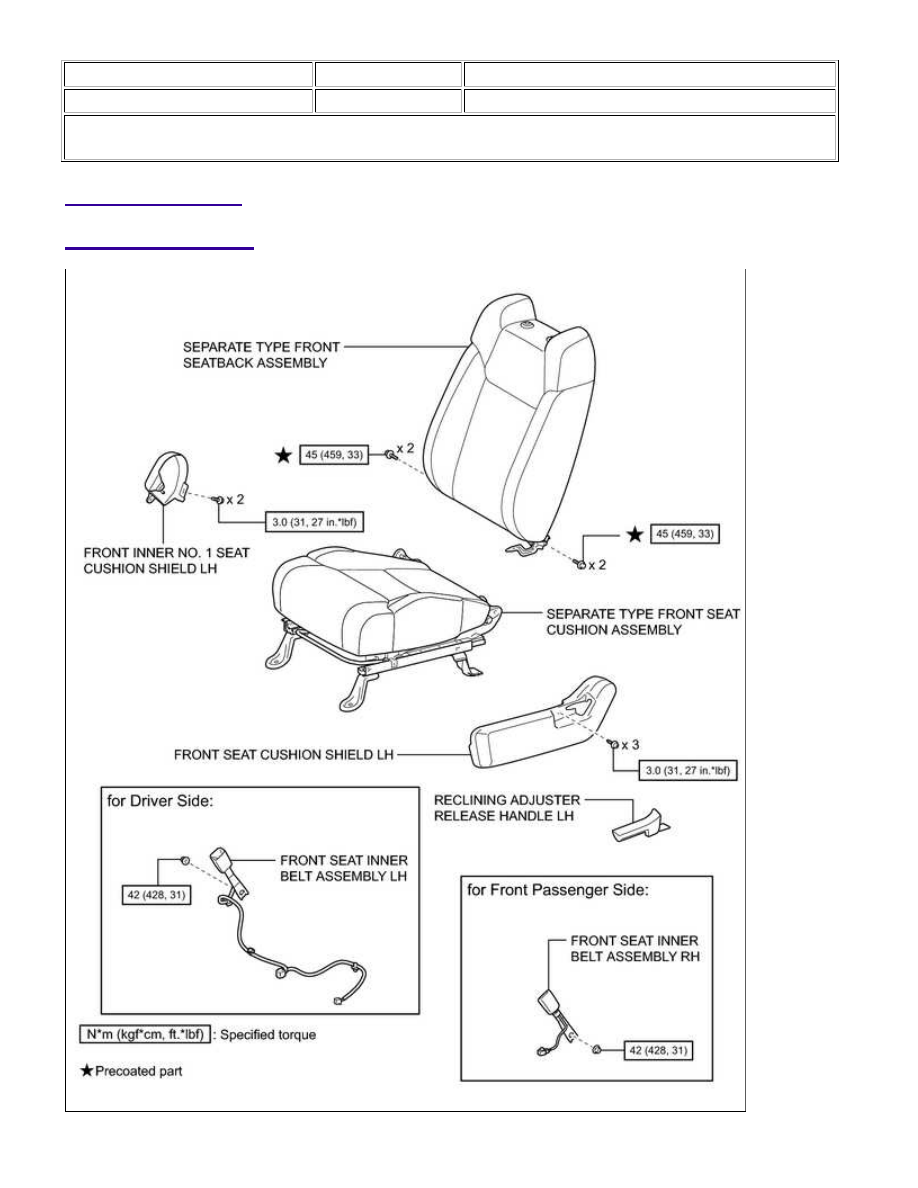

COMPONENTS

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

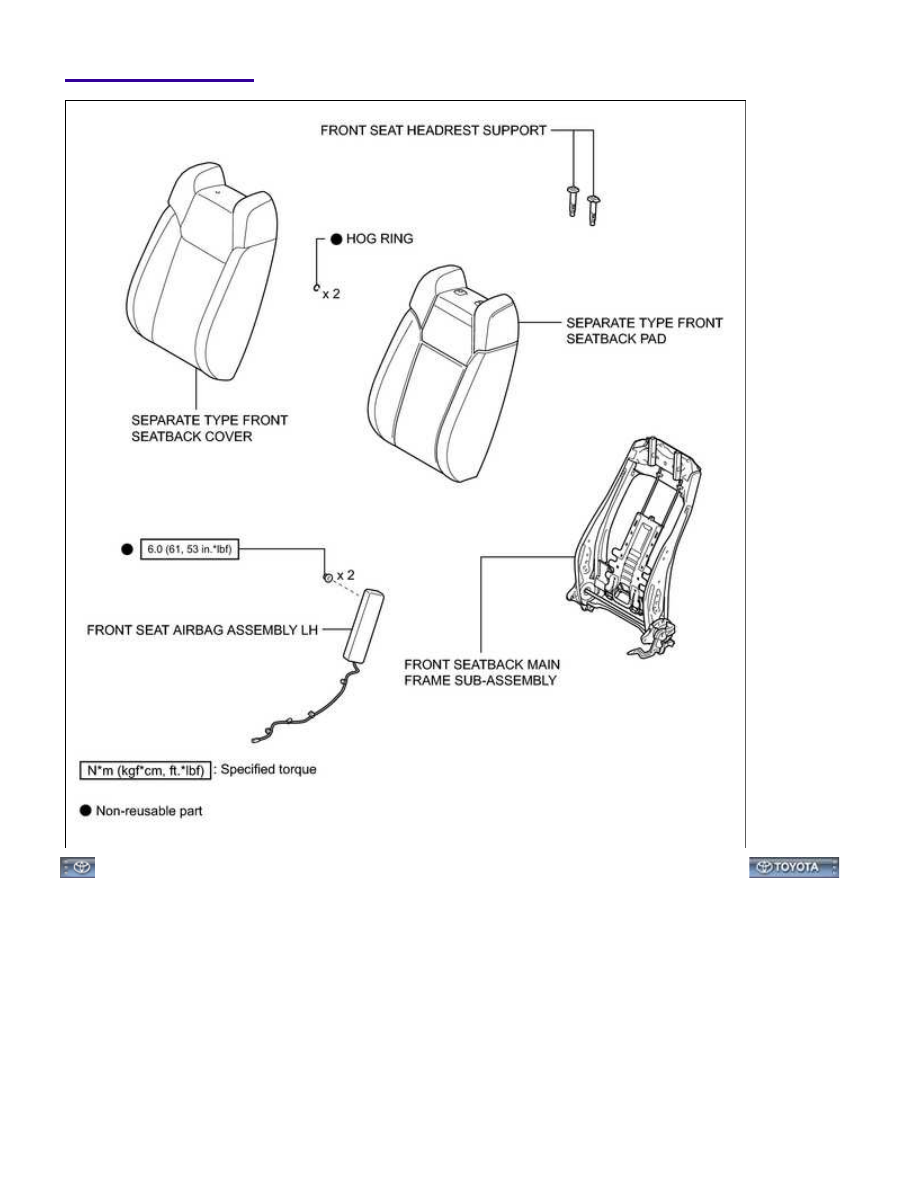

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y2K011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRBAG ASSEMBLY (for Manual Seat):

ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK FRONT SEAT AIRBAG ASSEMBLY LH (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

(b) With the front seat airbag assembly LH installed on the vehicle, perform a visual check. If there are any

defects as mentioned below, replace the front seat with a new one:

Cuts, minute cracks or marked discoloration on the front seatback around the front seat airbag assembly

LH.

2. CHECK FRONT SEAT AIRBAG ASSEMBLY LH (VEHICLE INVOLVED IN COLLISION AND

AIRBAG HAS NOT DEPLOYED)

(a) Perform a diagnostic system check



.

(b) With the front seat airbag assembly LH removed from the vehicle, perform a visual check. If there are any

defects as mentioned below, replace the front seat airbag assembly LH with a new one:

Cuts, minute cracks or marked discoloration on the front seat airbag assembly LH.

Cracks or other damage to the wire harness or connector.

CAUTION:

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDV00SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRBAG ASSEMBLY (for Manual Seat): REMOVAL;

2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Be sure to read Precaution thoroughly before servicing



.

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT SEAT ASSEMBLY LH

4. REMOVE RECLINING ADJUSTER RELEASE HANDLE LH

5. REMOVE FRONT SEAT CUSHION SHIELD LH

6. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (for Driver Side)

7. REMOVE FRONT SEAT INNER BELT ASSEMBLY RH (for Front Passenger Side)

8. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

9. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

10. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

11. REMOVE SEPARATE TYPE FRONT SEATBACK PAD

12. REMOVE FRONT SEAT AIRBAG ASSEMBLY LH

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT SEAT SIDE AIRB...
