SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SID...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000003QJ8018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SIDE KNEE AIRBAG ASSEMBLY: ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY (VEHICLE NOT INVOLVED

IN COLLISION)

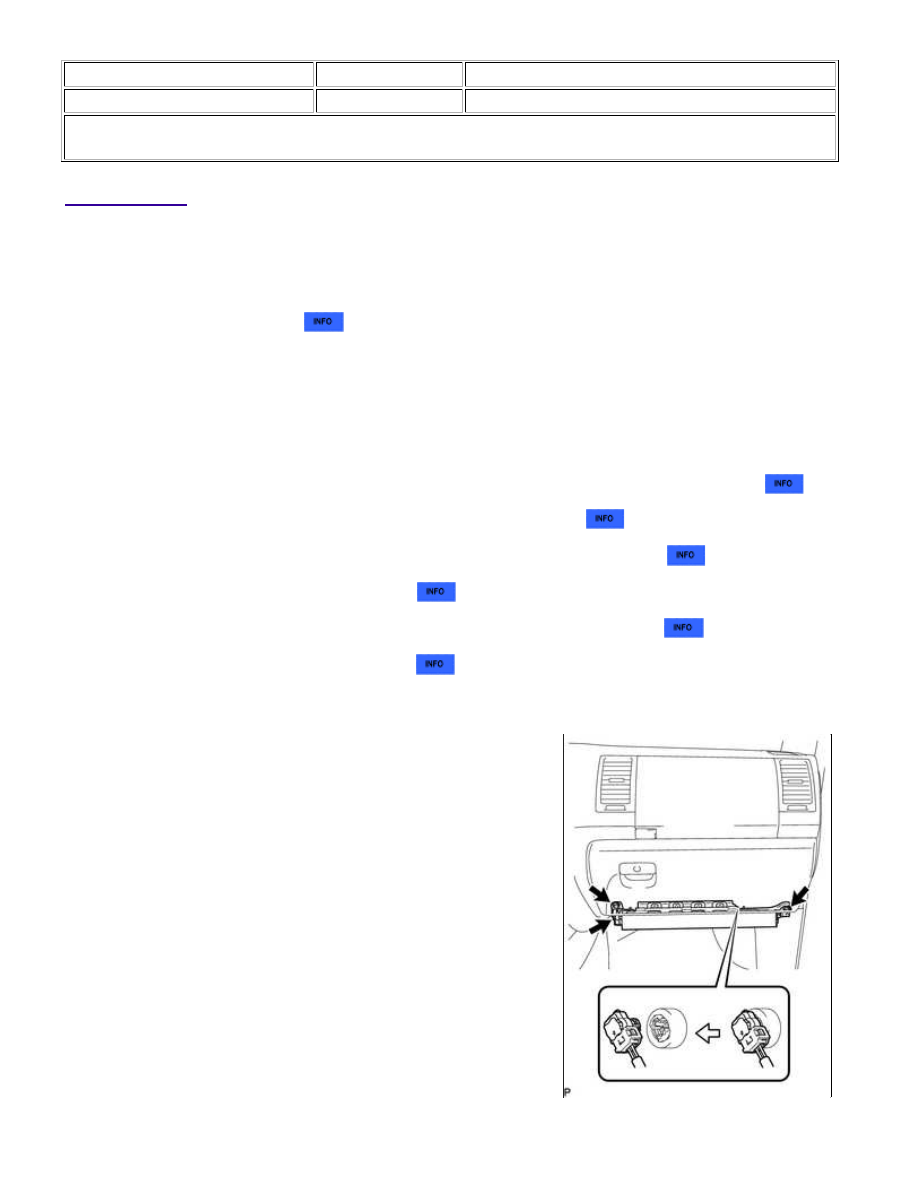

(a) Perform a diagnostic system check



.

(b) With the lower No. 2 instrument panel airbag installed on the vehicle, perform a visual check. If there are

any defects as mentioned below, replace the lower No. 2 instrument panel airbag with a new one:

Cuts, minute cracks or marked discoloration on the lower No. 2 instrument panel airbag.

2. CHECK LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY (VEHICLE INVOLVED IN

COLLISION AND AIRBAG HAS NOT DEPLOYED)

(a) Perform a diagnostic system check



.

(b) With the lower No. 2 instrument panel airbag removed from the vehicle, perform a visual check. If there

are any defects as mentioned below, replace the lower No. 2 instrument panel airbag with a new one:

Cuts, minute cracks or marked discoloration on the lower No. 2 instrument panel airbag.

Cracks or other damage to the connector.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SID...

Deformation or cracks on the instrument panel reinforcement.

CAUTION:

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SID...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003QJ701NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SIDE KNEE AIRBAG ASSEMBLY: REMOVAL; 2015

MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR SCUFF PLATE RH (for Regular Cab)

4. REMOVE FRONT DOOR SCUFF PLATE RH (for Double Cab, CrewMax)

5. REMOVE COWL SIDE TRIM BOARD RH

6. REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

7. REMOVE LOWER INSTRUMENT PANEL

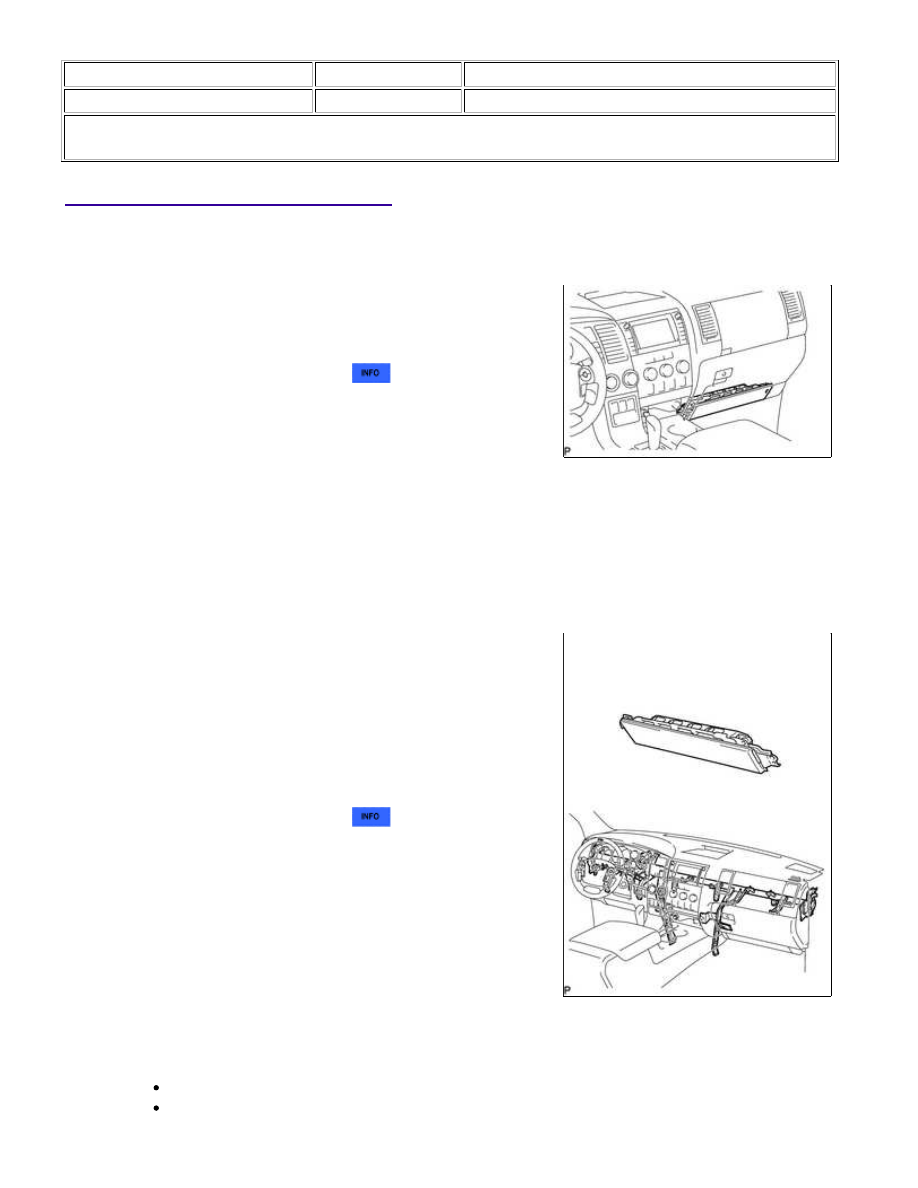

8. REMOVE LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

(a) Remove the 3 bolts and remove the instrument panel airbag.

SUPPLEMENTAL RESTRAINT SYSTEM: FRONT PASSENGER SID...
